Enhancement Request Use Plane References in Sketch-Mode as Centerlines Ebenenereferenzen als Mittellinen im Skizzierer nutzbar machen Pro/Engineer Part - Modelling Sketch - Mode Use Plane References as Centerline Prof. Dr.-Ing. Paul Th. Wyndorps Reutlingen University
2
Aim / Ziel Definition einer config.pro-Option, durch welche die Ebenenreferenzen im Skizziermodus automatisch als Mittellinie gesetzt werden, oder Verwendung von Referenzen als Symmetriebasis. Define a config.pro-option, which automatically creates centerlines on plane references in sketch-mode. Alternativly enable references as symmetrie (mirror) basis.
3
State of the art Stand der Technik

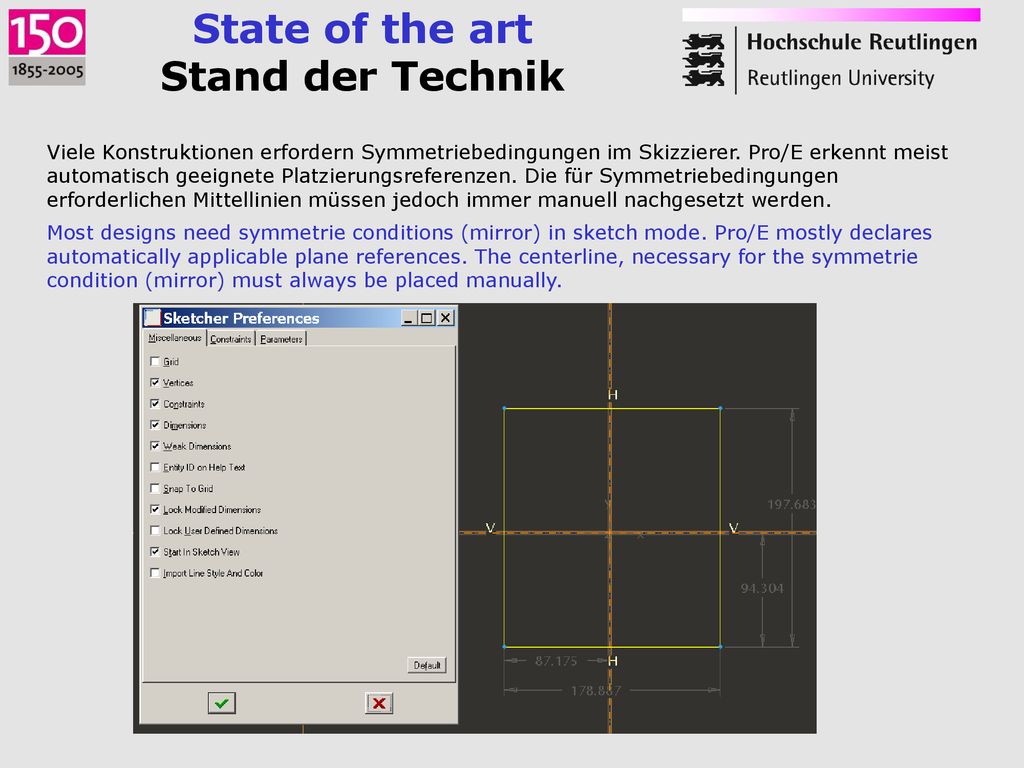

Viele Konstruktionen erfordern Symmetriebedingungen im Skizzierer. Pro/E erkennt meist automatisch geeignete Platzierungsreferenzen. Die für Symmetriebedingungen erforderlichen Mittellinien müssen jedoch immer manuell nachgesetzt werden. Most designs need symmetrie conditions (mirror) in sketch mode. Pro/E mostly declares automatically applicable plane references. The centerline, necessary for the symmetrie condition (mirror) must always be placed manually.
