Fehlerbehebung mit dem ELQ 30A+

Präsentation zum Thema: "Fehlerbehebung mit dem ELQ 30A+"—  Präsentation transkript:

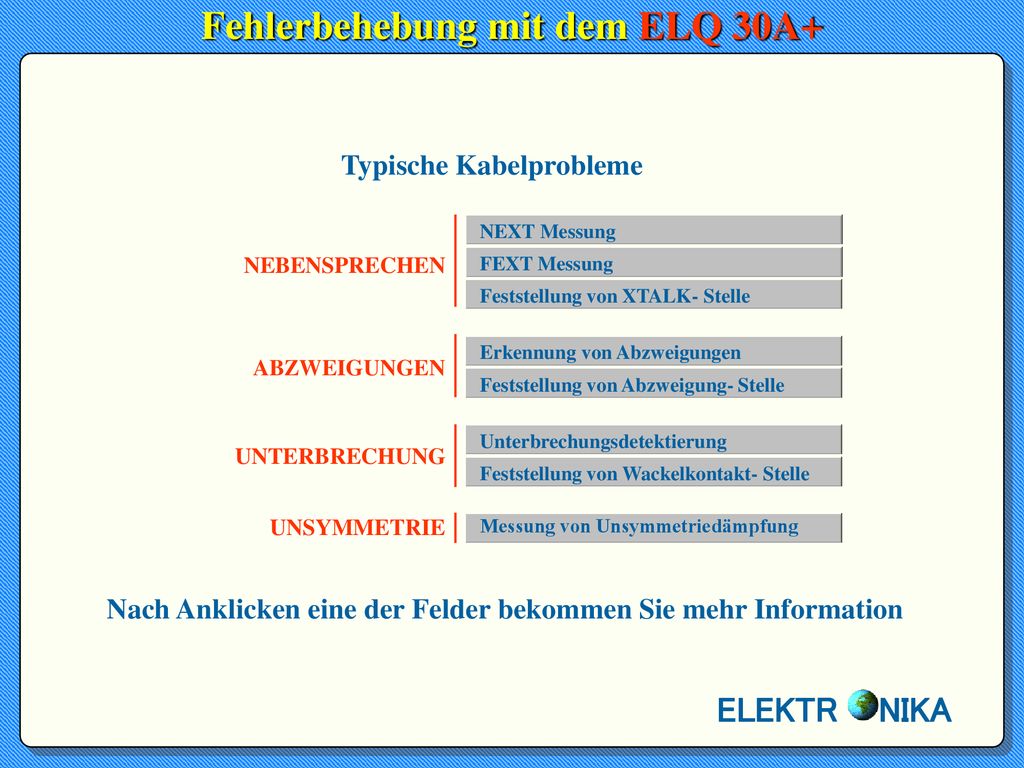

1 Fehlerbehebung mit dem ELQ 30A+
Typische Kabelprobleme NEBENSPRECHEN ABZWEIGUNGEN UNTERBRECHUNG UNSYMMETRIE NEXT Messung FEXT Messung Feststellung von XTALK- Stelle Erkennung von Abzweigungen Feststellung von Abzweigung- Stelle Unterbrechungsdetektierung Feststellung von Wackelkontakt- Stelle Messung von Unsymmetriedämpfung Nach Anklicken eine der Felder bekommen Sie mehr Information ELEKTR NIKA

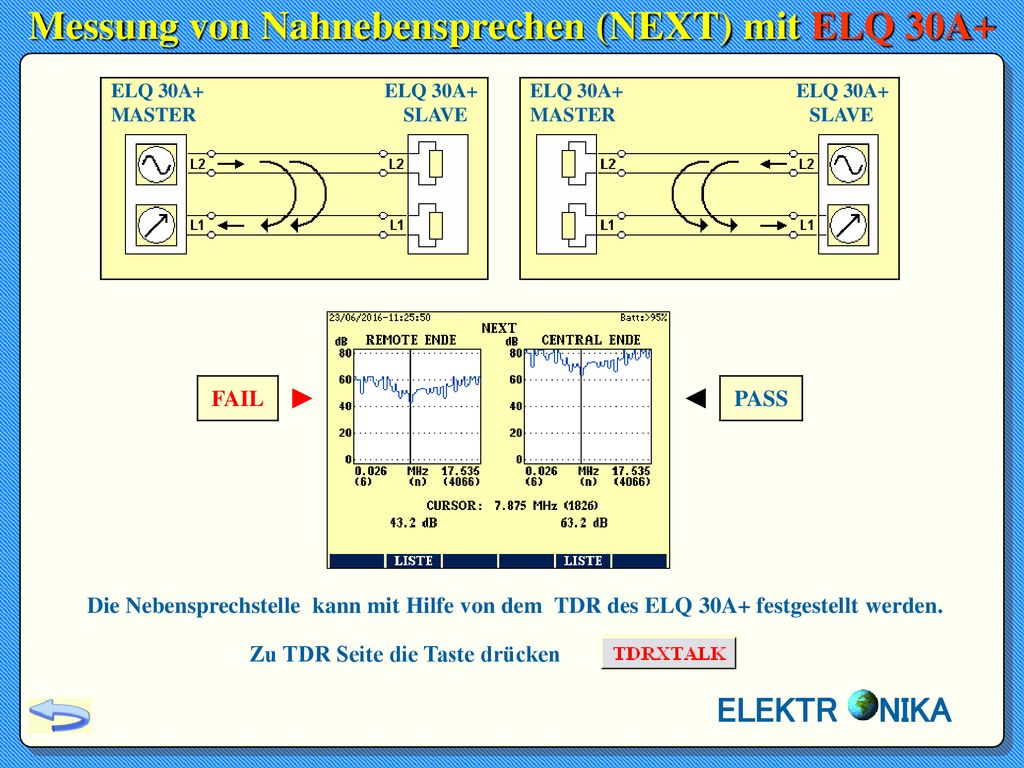

2 Messung von Nahnebensprechen (NEXT) mit ELQ 30A+
MASTER SLAVE ELQ 30A+ MASTER SLAVE FAIL ► ◄ PASS Die Nebensprechstelle kann mit Hilfe von dem TDR des ELQ 30A+ festgestellt werden. Zu TDR Seite die Taste drücken ELEKTR NIKA

3 Fernnebensprechdämpfung (FEXT) Messung mit ELQ 30A+
MASTER SLAVE ELQ 30A+ MASTER SLAVE FAIL ► ◄ PASS Die Nebensprechstelle kann mit Hilfe von dem TDR des ELQ 30A+ festgestellt werden. Zu TDR Seite die Taste drücken ELEKTR NIKA

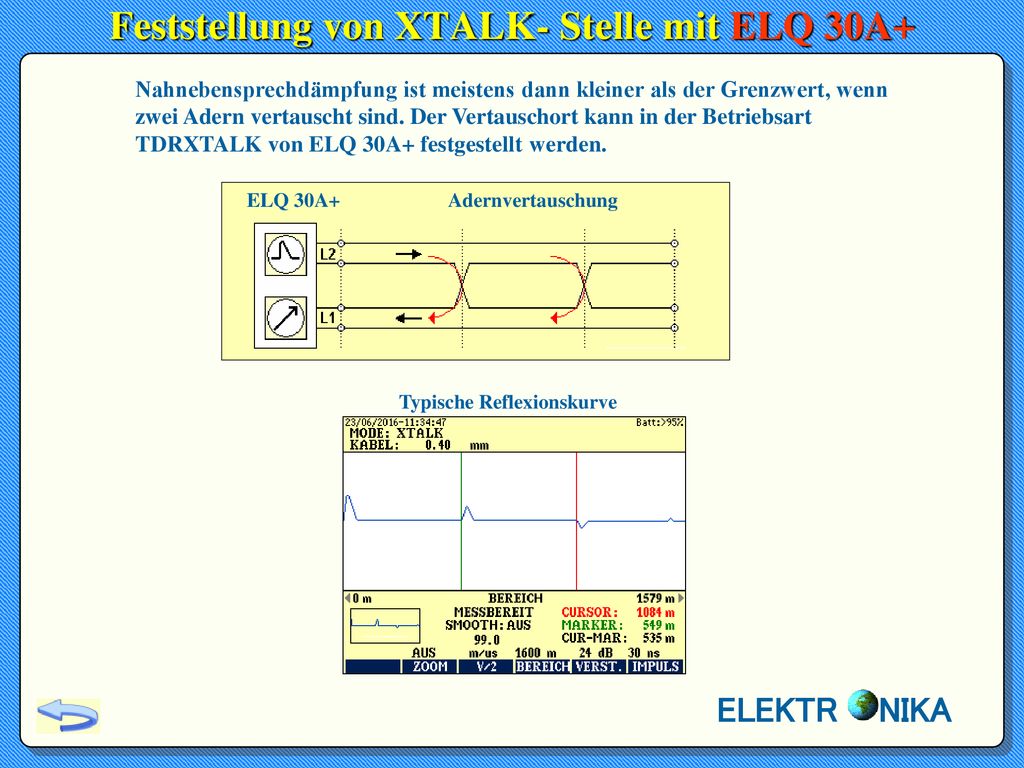

4 Feststellung von XTALK- Stelle mit ELQ 30A+
Nahnebensprechdämpfung ist meistens dann kleiner als der Grenzwert, wenn zwei Adern vertauscht sind. Der Vertauschort kann in der Betriebsart TDRXTALK von ELQ 30A+ festgestellt werden. ELQ 30A Adernvertauschung Typische Reflexionskurve ELEKTR NIKA

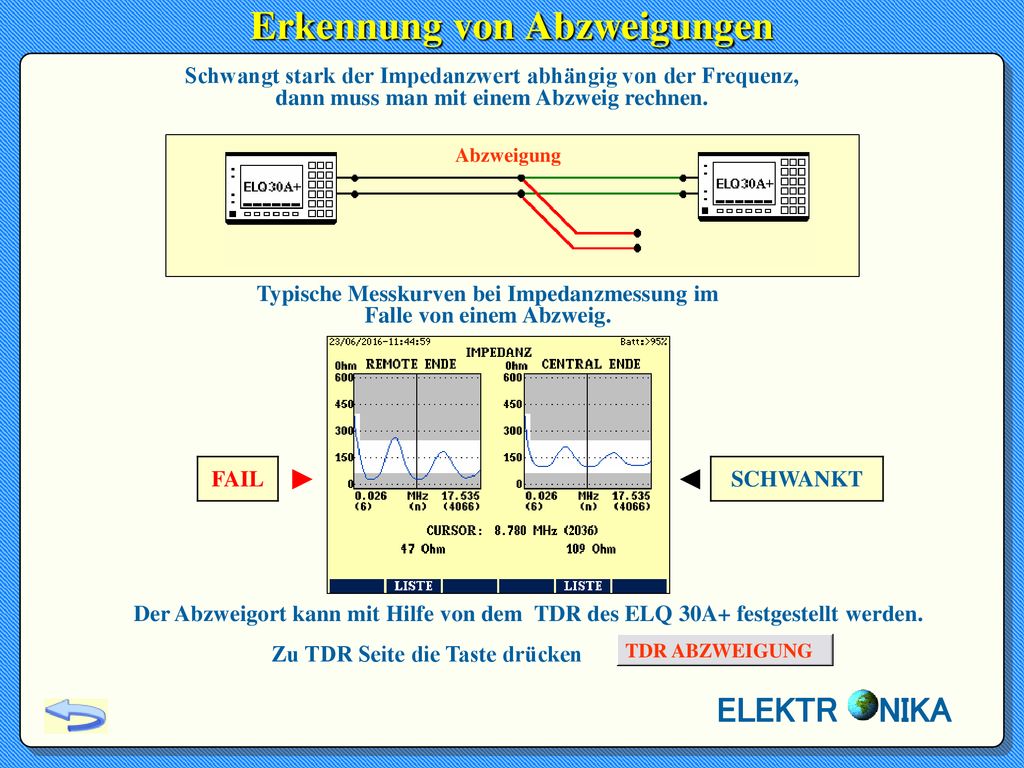

5 Erkennung von Abzweigungen
Schwangt stark der Impedanzwert abhängig von der Frequenz, dann muss man mit einem Abzweig rechnen. Abzweigung Typische Messkurven bei Impedanzmessung im Falle von einem Abzweig. FAIL ► ◄ SCHWANKT Der Abzweigort kann mit Hilfe von dem TDR des ELQ 30A+ festgestellt werden. Zu TDR Seite die Taste drücken TDR ABZWEIGUNG ELEKTR NIKA

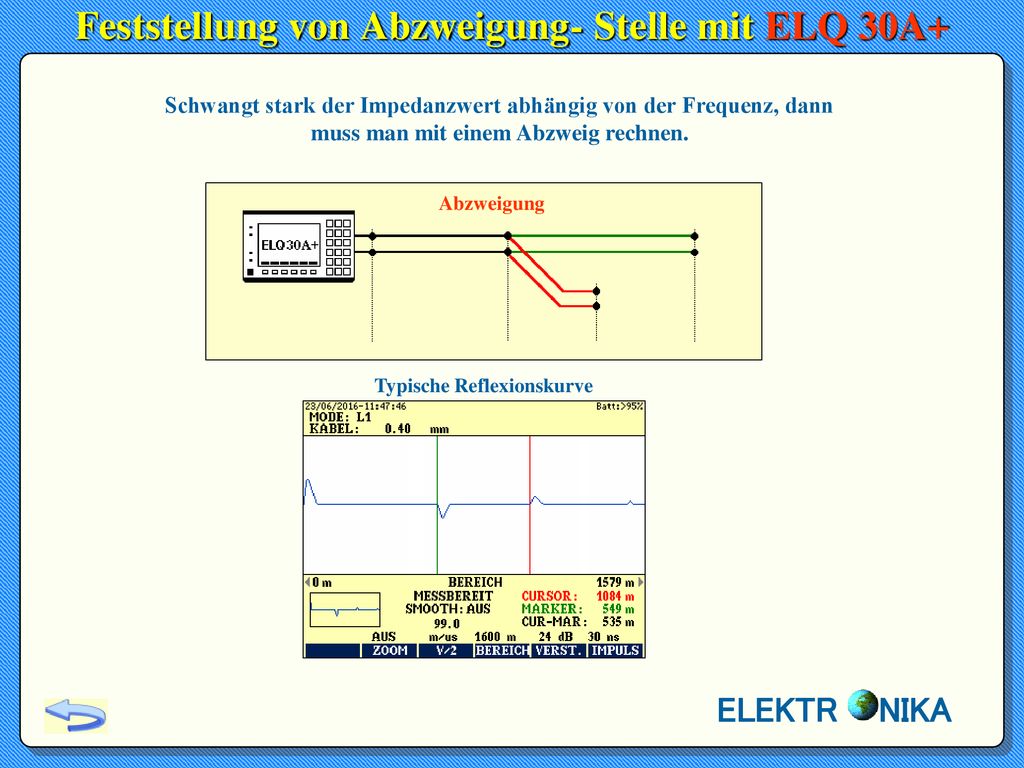

6 Feststellung von Abzweigung- Stelle mit ELQ 30A+
Schwangt stark der Impedanzwert abhängig von der Frequenz, dann muss man mit einem Abzweig rechnen. Abzweigung Typische Reflexionskurve ELEKTR NIKA

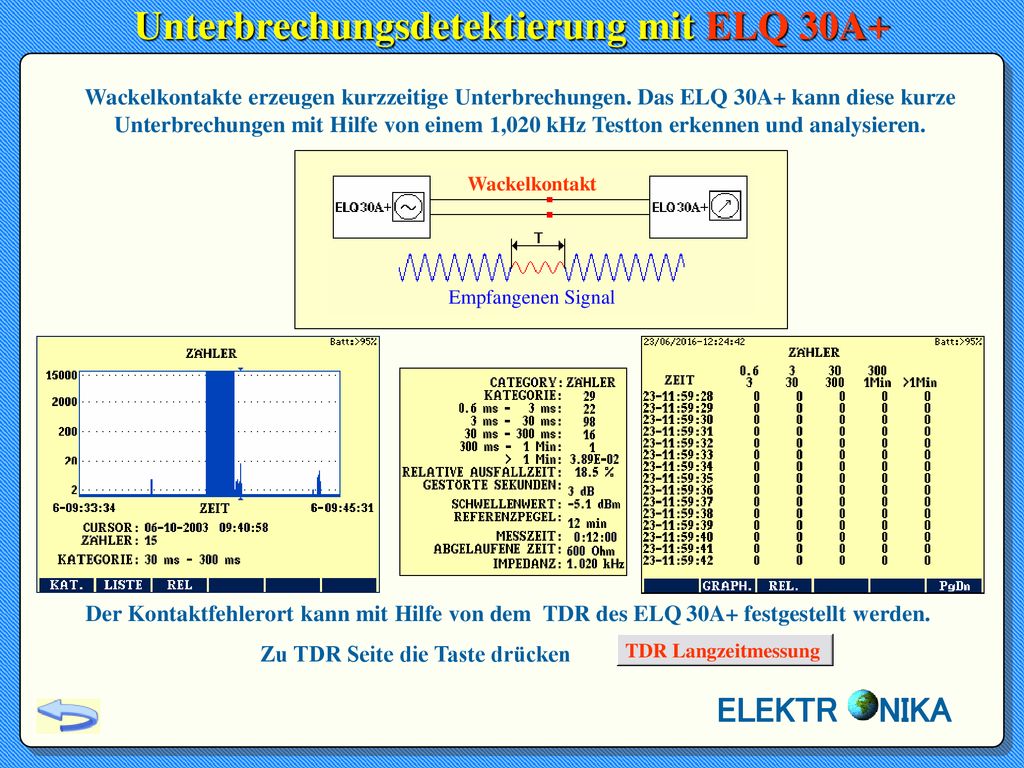

7 Unterbrechungsdetektierung mit ELQ 30A+
Wackelkontakte erzeugen kurzzeitige Unterbrechungen. Das ELQ 30A+ kann diese kurze Unterbrechungen mit Hilfe von einem 1,020 kHz Testton erkennen und analysieren. Wackelkontakt Empfangenen Signal Der Kontaktfehlerort kann mit Hilfe von dem TDR des ELQ 30A+ festgestellt werden. Zu TDR Seite die Taste drücken TDR Langzeitmessung ELEKTR NIKA

8 Feststellung von Wackelkontakt-Stelle mit ELQ 30A+
In Langzeit Betriebsart der TDR von dem ELQ 30A+ macht wiederholte Messungen um zufällig vorkommende Fehler zu entdecken. Sind die nacheinander erscheinende Messergebnisse unterschiedlich, das zeigt das Vorhandensein und der Ort von einen Fehler. Wackelkontakt Typische Reflexionskurve ELEKTR NIKA

9 Messung von Unsymmetriedämpfung (LCL) mit ELQ 30A+
Die Unsymmetriedämpfung vermindert stark die Datenrate an xDSL Verbindungen. Zu Fehlerbehebung müssen die Ursachen der Unsymmetriedämpfungsfehler entdeckt werden ELQ 30A+ MASTER SLAVE ELQ 30A+ MASTER SLAVE PASS ► ◄ FAIL ELEKTR NIKA

10 Vielen Dank für Ihre Aufmerksamkeit !
