1

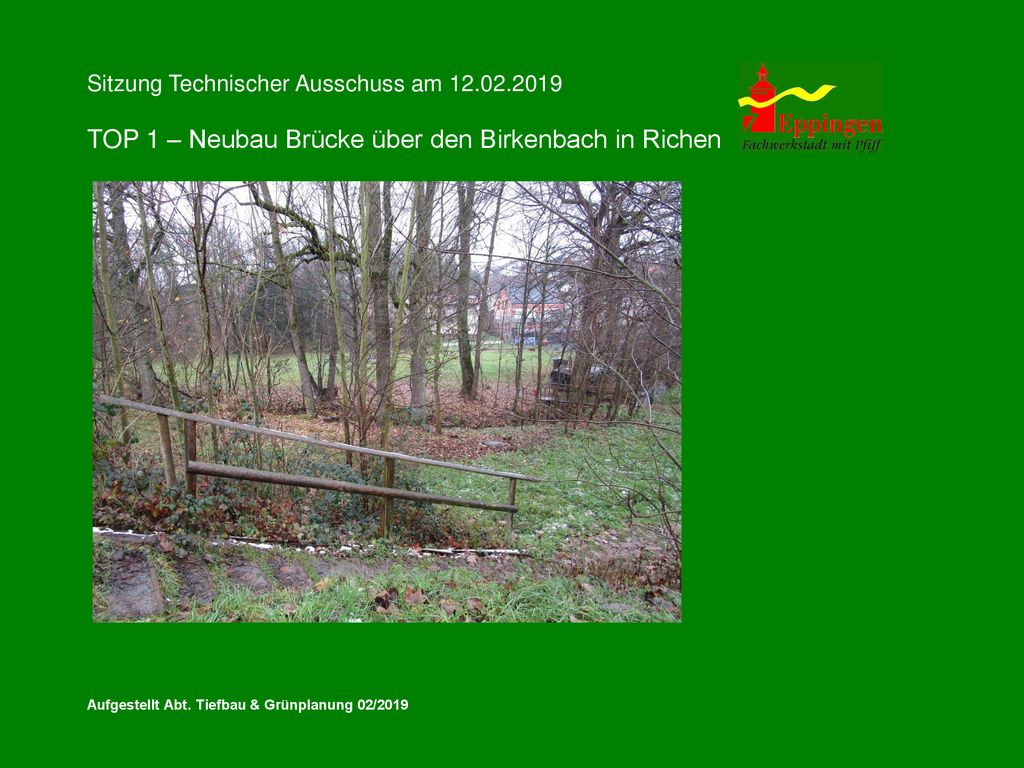

TOP 1 – Neubau Brücke über den Birkenbach in Richen
Sitzung Technischer Ausschuss am TOP 1 – Neubau Brücke über den Birkenbach in Richen Aufgestellt Abt. Tiefbau & Grünplanung 02/2019
2
Grundlage der Planung - Ortsentwicklungskonzept
3
Grundlage der Planung - Ortsentwicklungskonzept
Eines der formulierten Ziele Ausbau Fuß- und Radwegenetz in 2. Reihe Umsetzung 1. Bausteine Geschwindigkeitsbegrenzung auf 30 km/h Ittlinger-, Berwanger-, Gemminger-, und Stebbacher Straße Fahrbahnverschwenkung und Fußgängerüberweg Berwanger Straße KVP Gemminger / Stebbacher Straße Umgestaltung Stebbacher Straße Weitere Projekte in der Planung Neugestaltung der Platzfläche in der Endgasse Angebotserweiterung Spielplatz beim Bolzplatz Wegeverbindung zum Bahnhof (steht im Zusammenhang mit Neubau HRB E75)
4
Luftbild
5
Bestandsbilder
6
Bestandsbilder
7
Bestandsbilder
8
Bestandsbilder
9
Konzeption – Var. 1a
10
Konzeption – Var. 1b
11

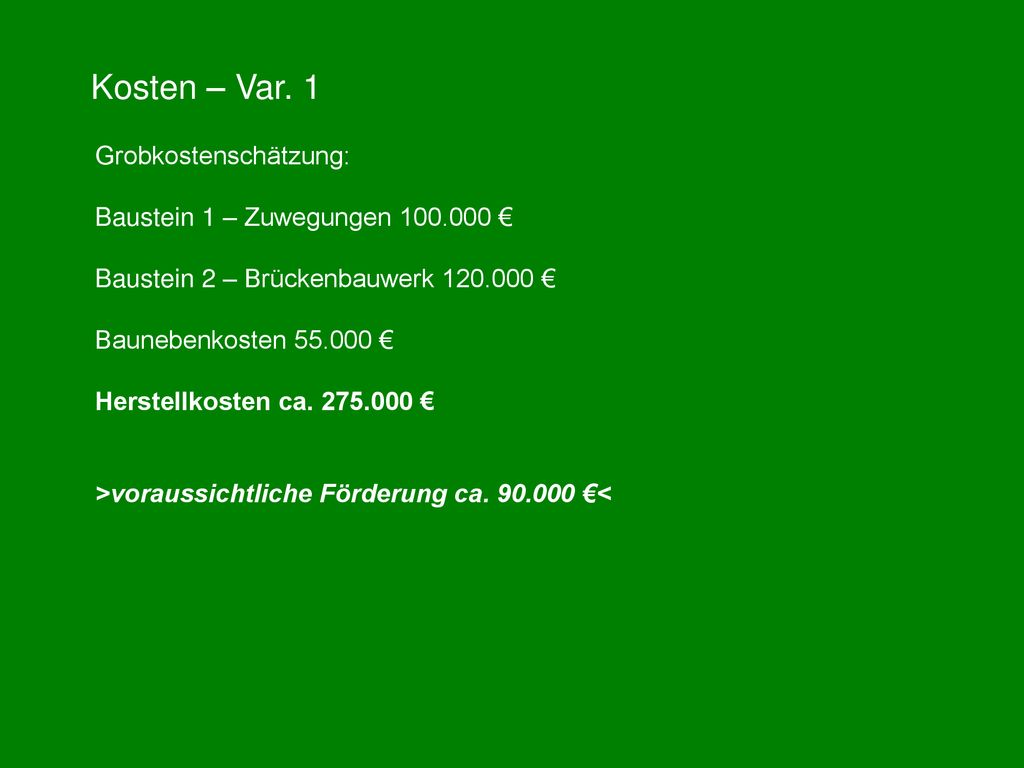

Kosten – Var. 1 Grobkostenschätzung: Baustein 1 – Zuwegungen 100.000 €
Baustein 2 – Brückenbauwerk € Baunebenkosten € Herstellkosten ca € >voraussichtliche Förderung ca €<
12

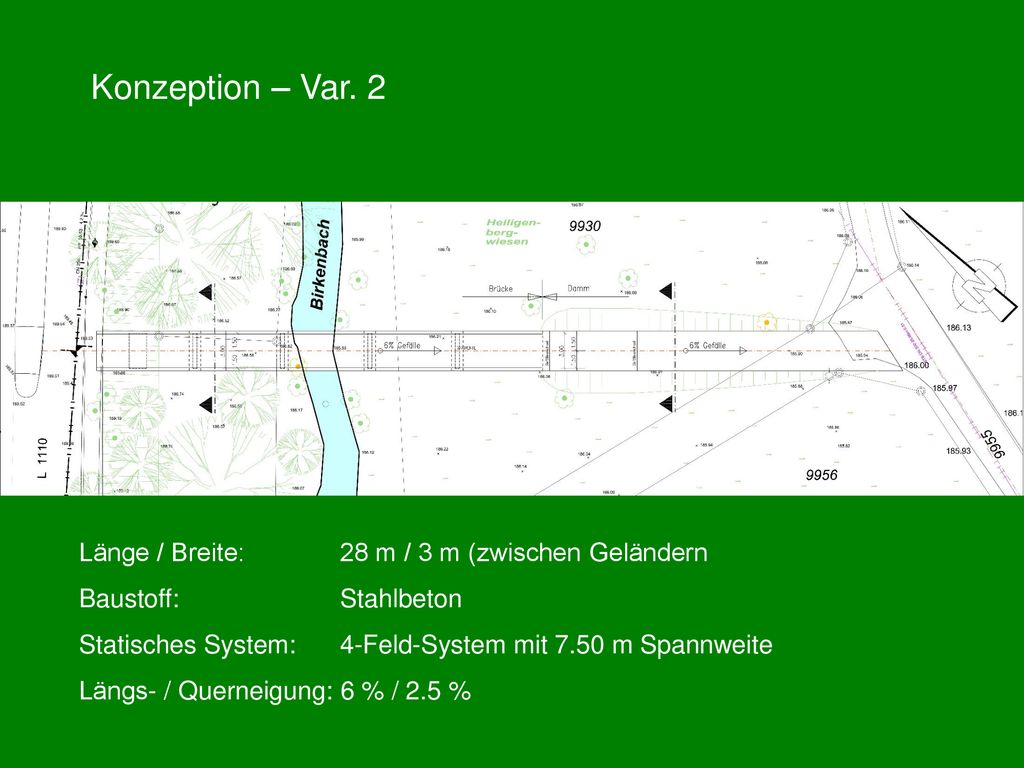

Konzeption – Var. 2 Länge / Breite: 28 m / 3 m (zwischen Geländern
Baustoff: Stahlbeton Statisches System: 4-Feld-System mit 7.50 m Spannweite Längs- / Querneigung: 6 % / 2.5 %
13
Konzeption – Var. 2 Gründung: Tiefgründung
14
Konzeption – Var. 2 Geländer: Höhe= 1.30 m
15
Kosten – Var. 2 Grobkostenschätzung auf Basis der Brückengrundrissfläche: Fläche A = 3,40 m * 28,00 m = 95,2 m² < 100 m² Für A < 100 m², durchschnittliche Ausstattung / durchschnittlicher Schwierigkeitsgrad Kostensatz = €/m² Grobkosten netto = € -> gerundet € (+ ca. 23% Baunebenkosten) Herstellkosten ca € >voraussichtliche Förderung ca €<
16
Vielen Dank für Ihre Aufmerksamkeit …
Sitzung Technischer Ausschuss am Vielen Dank für Ihre Aufmerksamkeit … Aufgestellt Abt. Tiefbau & Grünplanung 02/2019
