1 Der Turnbeutelvergesser
Ideensammlung und Herangehensweise 4/16/2019 Der Turnbeutelvergesser - ein HBG-Mint Projekt

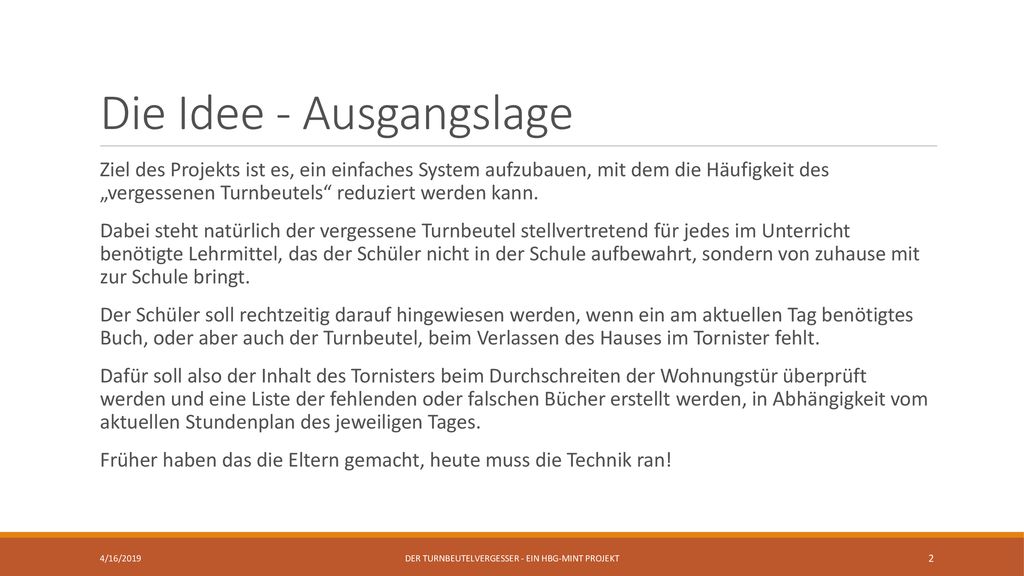

2 Die Idee - Ausgangslage
Ziel des Projekts ist es, ein einfaches System aufzubauen, mit dem die Häufigkeit des „vergessenen Turnbeutels“ reduziert werden kann. Dabei steht natürlich der vergessene Turnbeutel stellvertretend für jedes im Unterricht benötigte Lehrmittel, das der Schüler nicht in der Schule aufbewahrt, sondern von zuhause mit zur Schule bringt. Der Schüler soll rechtzeitig darauf hingewiesen werden, wenn ein am aktuellen Tag benötigtes Buch, oder aber auch der Turnbeutel, beim Verlassen des Hauses im Tornister fehlt. Dafür soll also der Inhalt des Tornisters beim Durchschreiten der Wohnungstür überprüft werden und eine Liste der fehlenden oder falschen Bücher erstellt werden, in Abhängigkeit vom aktuellen Stundenplan des jeweiligen Tages. Früher haben das die Eltern gemacht, heute muss die Technik ran! 4/16/2019 Der Turnbeutelvergesser - ein HBG-Mint Projekt

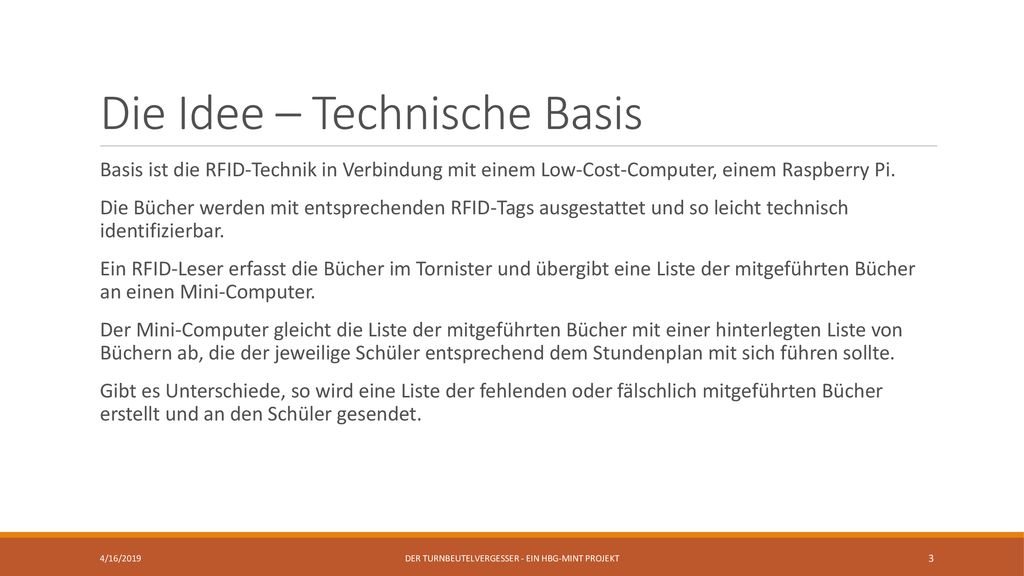

3 Die Idee – Technische Basis
Basis ist die RFID-Technik in Verbindung mit einem Low-Cost-Computer, einem Raspberry Pi. Die Bücher werden mit entsprechenden RFID-Tags ausgestattet und so leicht technisch identifizierbar. Ein RFID-Leser erfasst die Bücher im Tornister und übergibt eine Liste der mitgeführten Bücher an einen Mini-Computer. Der Mini-Computer gleicht die Liste der mitgeführten Bücher mit einer hinterlegten Liste von Büchern ab, die der jeweilige Schüler entsprechend dem Stundenplan mit sich führen sollte. Gibt es Unterschiede, so wird eine Liste der fehlenden oder fälschlich mitgeführten Bücher erstellt und an den Schüler gesendet. 4/16/2019 Der Turnbeutelvergesser - ein HBG-Mint Projekt

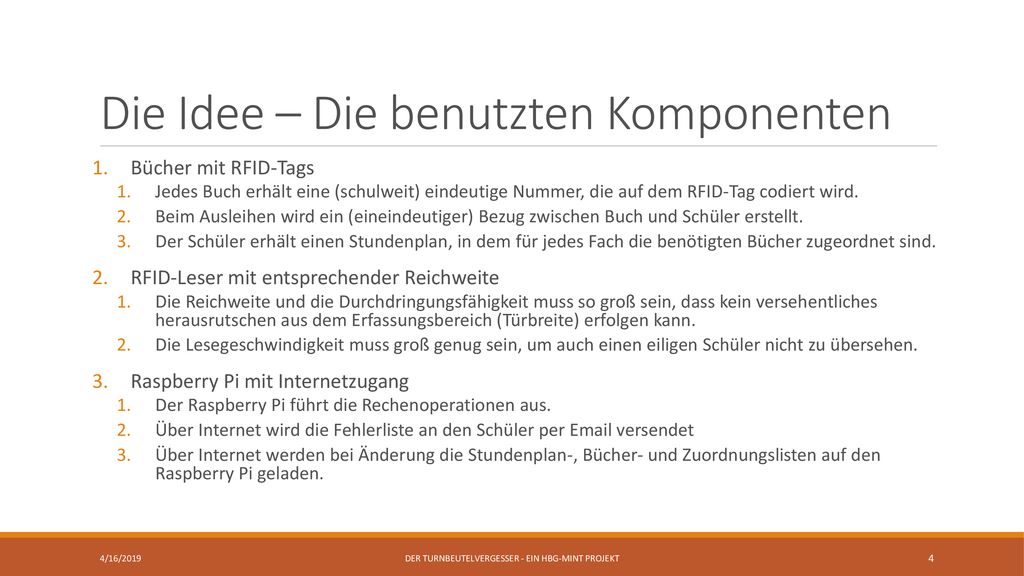

4 Die Idee – Die benutzten Komponenten
Bücher mit RFID-Tags Jedes Buch erhält eine (schulweit) eindeutige Nummer, die auf dem RFID-Tag codiert wird. Beim Ausleihen wird ein (eineindeutiger) Bezug zwischen Buch und Schüler erstellt. Der Schüler erhält einen Stundenplan, in dem für jedes Fach die benötigten Bücher zugeordnet sind. RFID-Leser mit entsprechender Reichweite Die Reichweite und die Durchdringungsfähigkeit muss so groß sein, dass kein versehentliches herausrutschen aus dem Erfassungsbereich (Türbreite) erfolgen kann. Die Lesegeschwindigkeit muss groß genug sein, um auch einen eiligen Schüler nicht zu übersehen. Raspberry Pi mit Internetzugang Der Raspberry Pi führt die Rechenoperationen aus. Über Internet wird die Fehlerliste an den Schüler per versendet Über Internet werden bei Änderung die Stundenplan-, Bücher- und Zuordnungslisten auf den Raspberry Pi geladen. 4/16/2019 Der Turnbeutelvergesser - ein HBG-Mint Projekt

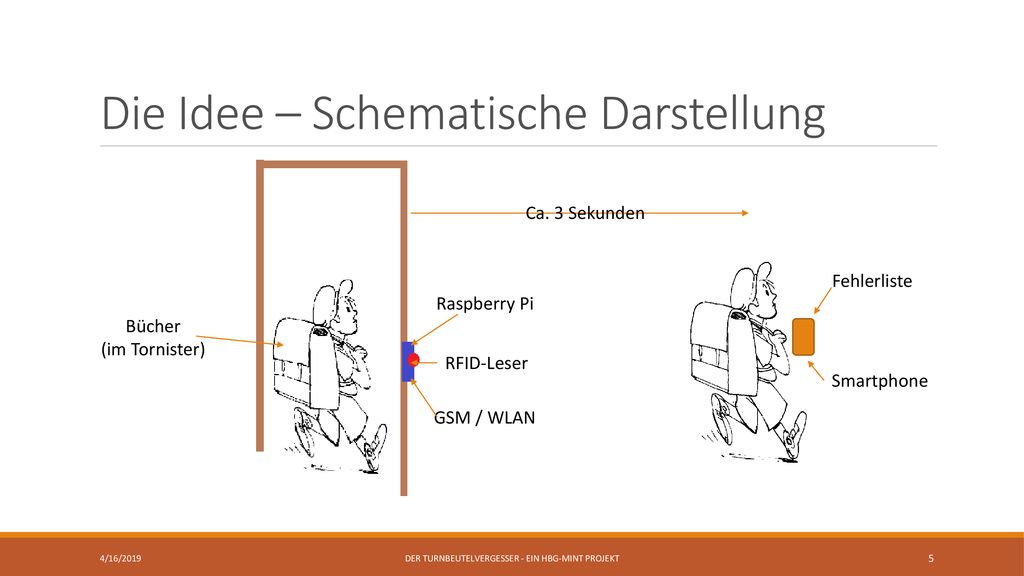

5 Die Idee – Schematische Darstellung
Ca. 3 Sekunden Fehlerliste Raspberry Pi Bücher (im Tornister) RFID-Leser Schematische Darstellung des Versuchsaufbaus. Smartphone GSM / WLAN 4/16/2019 Der Turnbeutelvergesser - ein HBG-Mint Projekt

6 Der Turnbeutelvergesser - ein HBG-Mint Projekt

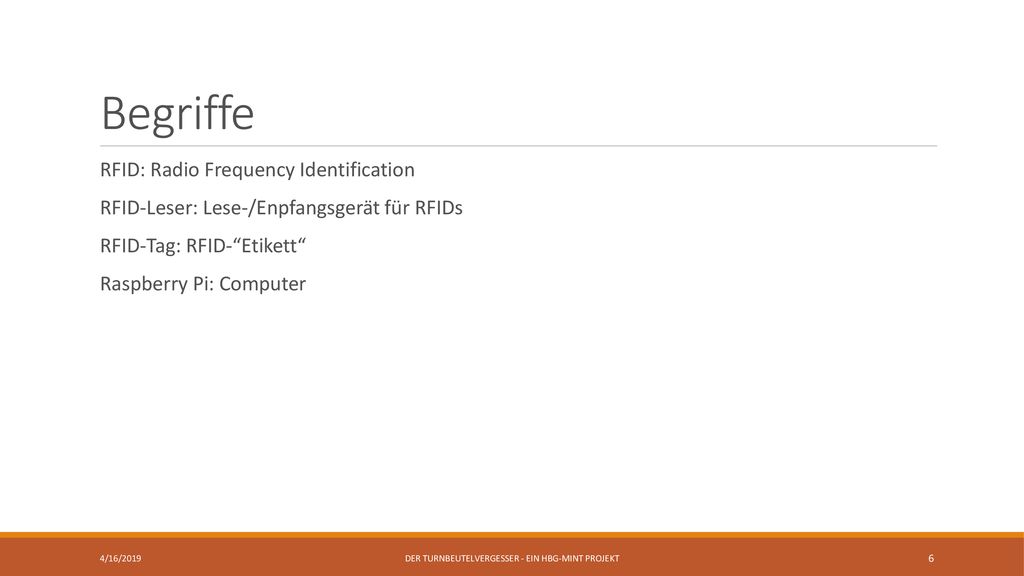

Begriffe RFID: Radio Frequency Identification RFID-Leser: Lese-/Enpfangsgerät für RFIDs RFID-Tag: RFID-“Etikett“ Raspberry Pi: Computer 4/16/2019 Der Turnbeutelvergesser - ein HBG-Mint Projekt

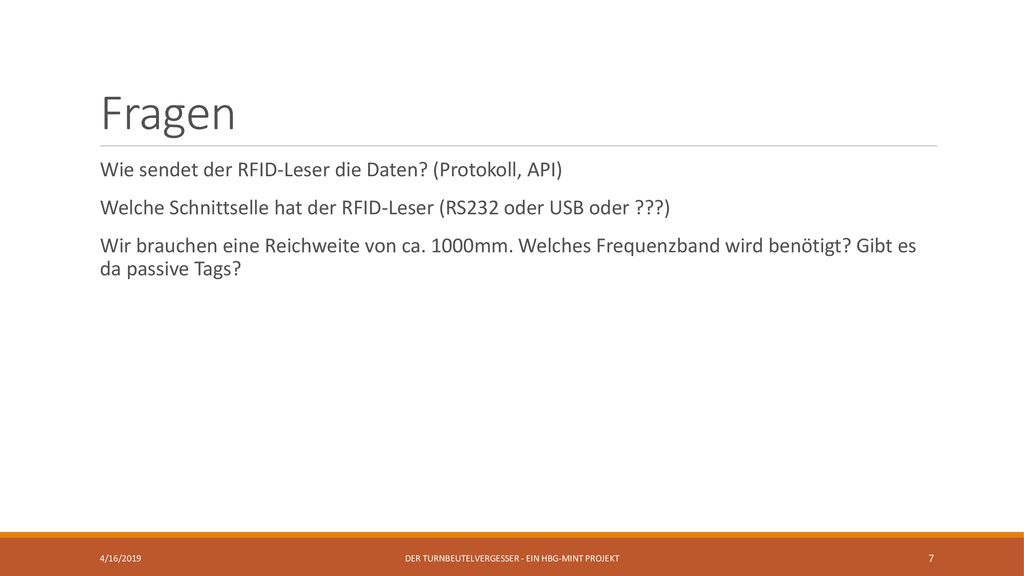

7 Der Turnbeutelvergesser - ein HBG-Mint Projekt
Fragen Wie sendet der RFID-Leser die Daten? (Protokoll, API) Welche Schnittselle hat der RFID-Leser (RS232 oder USB oder ???) Wir brauchen eine Reichweite von ca. 1000mm. Welches Frequenzband wird benötigt? Gibt es da passive Tags? 4/16/2019 Der Turnbeutelvergesser - ein HBG-Mint Projekt

8 Der Turnbeutelvergesser - ein HBG-Mint Projekt
4/16/2019 Der Turnbeutelvergesser - ein HBG-Mint Projekt

9 Der Turnbeutelvergesser - ein HBG-Mint Projekt

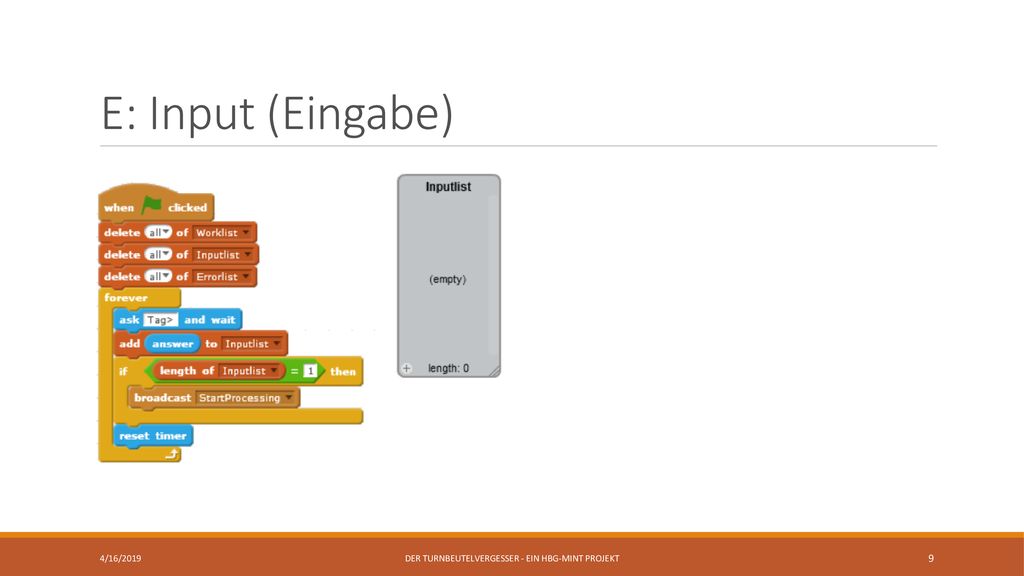

E: Input (Eingabe) 4/16/2019 Der Turnbeutelvergesser - ein HBG-Mint Projekt

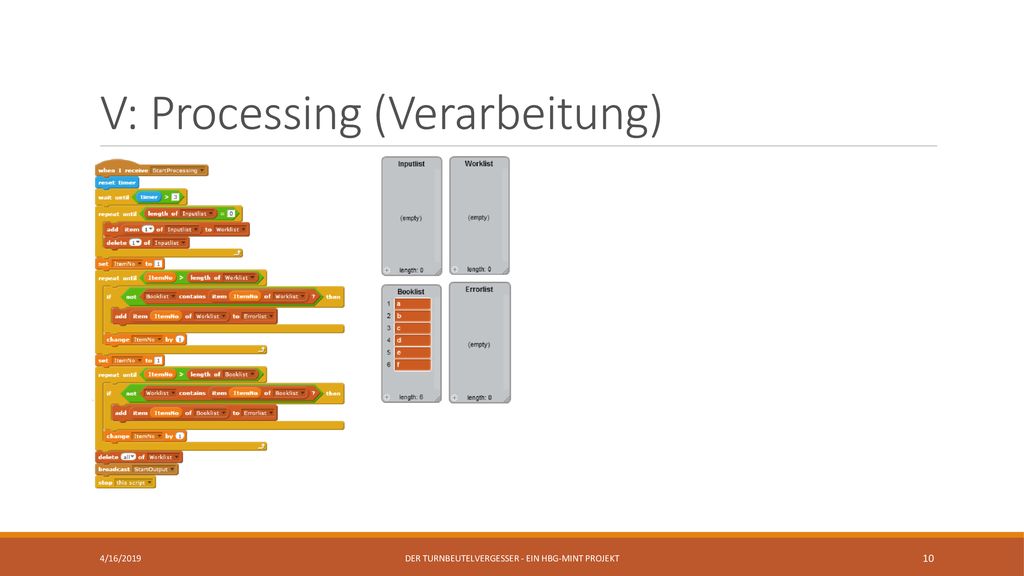

10 V: Processing (Verarbeitung)
4/16/2019 Der Turnbeutelvergesser - ein HBG-Mint Projekt

11 Der Turnbeutelvergesser - ein HBG-Mint Projekt

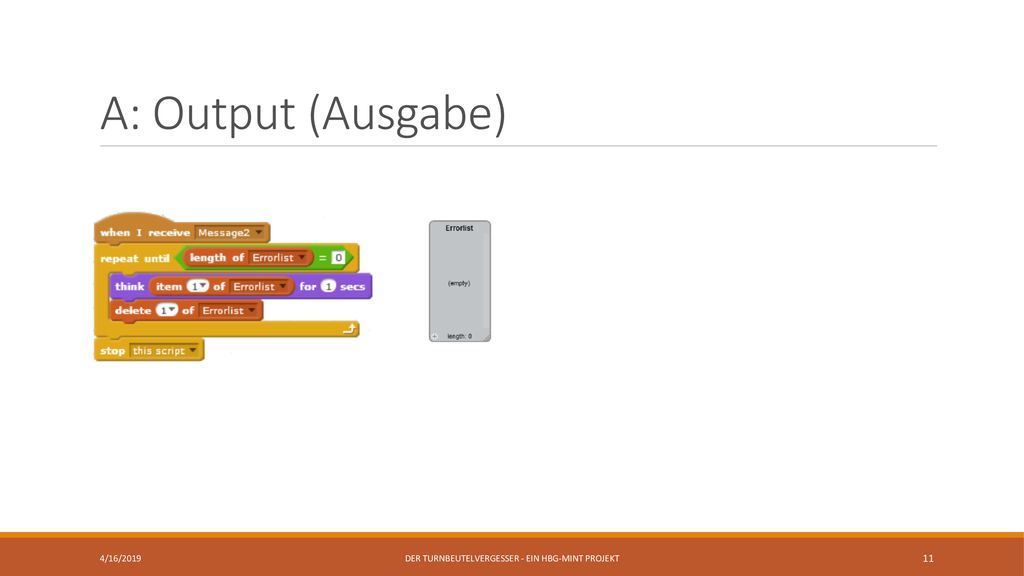

A: Output (Ausgabe) 4/16/2019 Der Turnbeutelvergesser - ein HBG-Mint Projekt
