Leistungsvergleich 2018 Einweisung Henning Peters
2

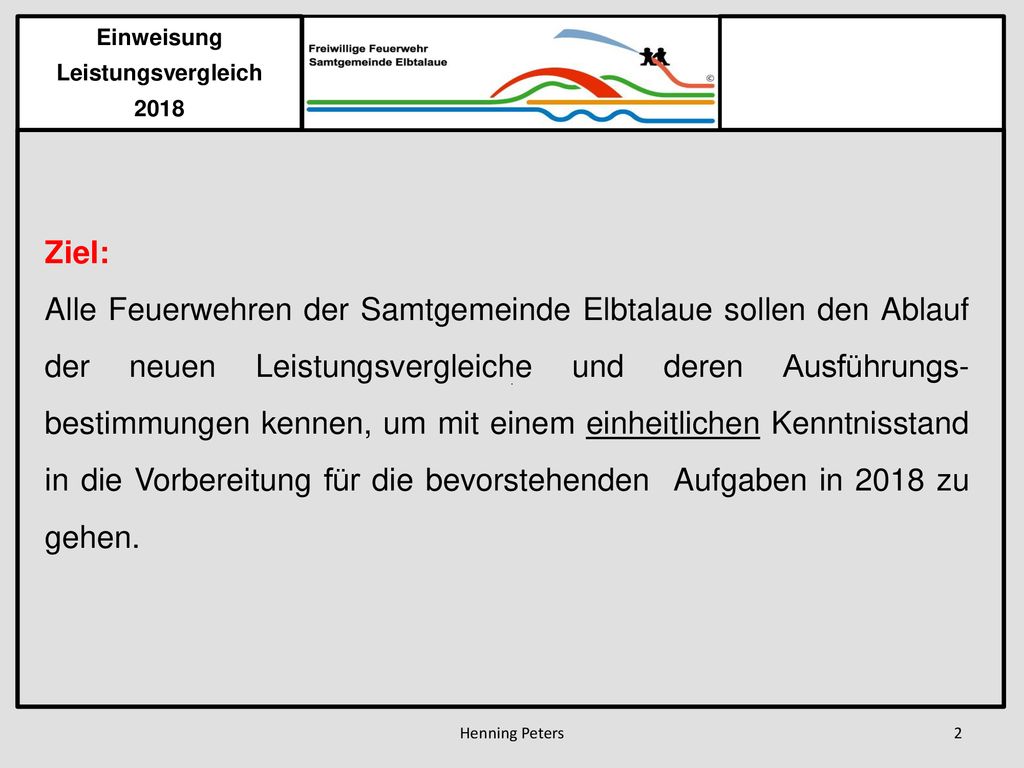

Einweisung Leistungsvergleich 2018 Ziel: Alle Feuerwehren der Samtgemeinde Elbtalaue sollen den Ablauf der neuen Leistungsvergleiche und deren Ausführungs-bestimmungen kennen, um mit einem einheitlichen Kenntnisstand in die Vorbereitung für die bevorstehenden Aufgaben in 2018 zu gehen. Henning Peters
3
Einweisung Leistungsvergleiche 2018 Quellen: Henning Peters
4
Modul A „Löschangriff“ Modul B „Herstellen einer Saugleitung“
Einweisung Leistungsvergleiche 2018 Ablauf: Einleitung Modul A „Löschangriff“ Modul B „Herstellen einer Saugleitung“ Modul C „Fahrübung“ Henning Peters
5
40 % 30 % 30 % Der modulare Aufbau Einleitung Einweisung
Leistungsvergleiche 2018 Einleitung Der modulare Aufbau 40 % 30 % 30 % Henning Peters
6
Start als Staffel (1/5) oder Gruppe (1/8) möglich.
Einweisung Leistungsvergleiche 2018 Einleitung Allgemeines: Kein Auslosen. Eine Wertungsgruppe. Start als Staffel (1/5) oder Gruppe (1/8) möglich. Staffel kann 8 Mann melden. Gruppe kann 12 Mann melden. Henning Peters
7
Einweisung Leistungsvergleiche 2018 Einleitung Henning Peters
8
Anzug für den Leistungsvergleich
Einweisung Leistungsvergleiche 2018 Einleitung Anzug für den Leistungsvergleich Ouelle: FwDV 1 - Seite 8 Auf das Helmvisier kann verzichtet werden. Henning Peters
9
Einweisung Leistungsvergleiche 2018
Henning Peters
10
Aufgabe: Brandbekämpfung
Einweisung Leistungsvergleiche 2018 Modul A „Löschangriff“ Übungsbeschreibung: Kleinbrand, ohne Gefahr der Ausbreitung. Dabei sind Personen nicht gefährdet. Aufgabe: Brandbekämpfung Im Verlauf des Einsatzes muss der B-Schlauch zwischen Pumpe und Verteiler gewechselt werden. Henning Peters
11
Einweisung Leistungsvergleiche 2018 Modul A „Löschangriff“ Übungsziel: Die taktische Einheit soll einen vorschriftsmäßigen Löscheinsatz ohne Bereitstellung mit Wasserentnahme aus einem Hydranten, durchführen können. Henning Peters
12
Übungsbahn - Löschangriff Fahrzeugaufstellungsfläche
Einweisung Leistungsvergleiche 2018 Modul A „Löschangriff“ Übungsbahn - Löschangriff 10 m Startlinie 20 m m Fahrzeugaufstellungsfläche Zielbereich Henning Peters
13
Als Wasserentnahmestelle dient ein Unterflurhydrant.
Einweisung Leistungsvergleiche 2018 Modul A „Löschangriff“ Übungsablauf Die taktische Einheit erhält den Auftrag zur Brandbekämpfung durch den Bahnleiter und fährt in die Wettbewerbsbahn ein. Bei Einheiten, deren Fahrzeug nur eine Staffel mitführen kann, die aber als Gruppe starten, treten Melder und Schlauchtrupp nach Einfahrt des Fahrzeuges und Absitzen der Staffel hinzu. Als Wasserentnahmestelle dient ein Unterflurhydrant. Eine Verkehrssicherung für die Wasserentnahmestelle ist erforderlich. Setzen eines Verteilers mit anschließendem Löschangriff. Henning Peters
14
Anschließend ist die Brandbekämpfung auf das zweite Ziel fortzusetzen.
Einweisung Leistungsvergleiche 2018 Modul A „Löschangriff“ Nach Bekämpfen des ersten Ziels erfolgt der Austausch eines „defekten“ B-Druckschlauchs als Zeittakt. Der Reserveschlauch ist nach dem betreffenden Einsatzbefehl dem Fahrzeug zu entnehmen. Anschließend ist die Brandbekämpfung auf das zweite Ziel fortzusetzen. Die Übung endet mit dem Befehl des Einheitsführers zum „Abmarsch fertig!“. Henning Peters
15
Einweisung Leistungsvergleiche 2018 Modul A „Löschangriff“ Übungsauflagen: Bei Überschreiten der Maximaldauer von 4 Minuten gilt das Modul als nicht erfüllt. Die Übung startet mit dem Überfahren der Startlinie der Wettbewerbsbahn und endet mit dem Befehl des Einheitsführers zum „Abmarsch fertig!“. Sowohl die erste, als auch die zweite Brandbekämpfung endet mit dem Herunterfallen eines Kanisters. Der Zeittakt beginnt mit dem Zurückziehen des Schlauches aus dem Schlauchfach und endet mit dem „Wasser-Marsch!“-Befehl“ durch den auswechselnden Trupp. Henning Peters
16
* falls zur Beladung gehörend
Einweisung Leistungsvergleiche 2018 Modul A „Löschangriff“ Es darf nur Gerät aus der Normbeladung des Fahrzeugs genutzt werden. Dieses muss während der Übung dem Fahrzeug entnommen werden. Feuerwehren, die über keine Verkehrsleitkegel verfügen, bekommen diese vom Ausrichter gestellt und verladen sie vor Beginn der Übung auf ihr Fahrzeug. Wasserführende Fahrzeuge dürfen ihr Wasser nutzen. Ein mit Verteiler vorgekuppelter B-Schlauch kann genutzt werden.* Es können Schlauchtragekörbe eingesetzt werden.* * falls zur Beladung gehörend Henning Peters
17
1 Sammelstück (falls benötigt) 1 Verteiler 3 B-Druckschläuche
Einweisung Leistungsvergleiche 2018 Modul A „Löschangriff“ Material: 1 FPN/PFPN 1 Standrohr 1 Hydrantenschlüssel 1 Sammelstück (falls benötigt) 1 Verteiler 3 B-Druckschläuche 2 C-Druckschläuche 1 C-Strahlrohr 3 Verkehrsleitkegel Henning Peters
18
Ablauf Ouelle: FwDV 3 - Seite 15 - Seite 20
Einweisung Leistungsvergleiche 2018 Modul A „Löschangriff“ Ablauf Lage : Brand am Holzstapel. Keine Gefahr der Ausbreitung. Personen sind nicht in Gefahr. Auftrag: Brandbekämpfung! Ouelle: FwDV 3 - Seite 15 - Seite 20 Nach Auftragswiederholung durch den Gruppenführer fährt die Gruppe in die Übungsbahn ein. Henning Peters
19
rüstet sich mit Beleuchtungsgerät aus.
Einweisung Leistungsvergleiche 2018 Modul A „Löschangriff“ Der Gruppenführer rüstet sich mit Beleuchtungsgerät aus. lässt die Gruppe hinter dem Fahrzeug antreten und erteilt den erforderlichen Einsatzbefehl: Lage und Auftrag Wasserentnahmestelle Lage des Verteilers Einheit, Auftrag, Mittel Ziel, Weg erteilt die erforderlichen Einsatzbefehle zum Austausch eines defekten B-Druckschlauchs. Ouelle: FwDV 3 - Seite 13 - Seite 15 - Seite 24 - Seite 23 - Seite 31 Henning Peters
20
Einweisung Leistungsvergleiche 2018 Modul A „Löschangriff“ Der Maschinist fährt das Fahrzeug in die Wettbewerbsbahn ein, sichert unverzüglich die Einsatzstelle ab. unterstützt nach dem Einsatzbefehl des Gruppenführers die Trupps beim Entnehmen der Geräte. bedient die FPN/PFPN. Ouelle: FwDV 3 - Seite 20 Henning Peters
21
übernimmt Sonderaufgaben. Ouelle: FwDV 3 - Seite 21
Einweisung Leistungsvergleiche 2018 Modul A „Löschangriff“ Der Melder übernimmt Sonderaufgaben. Ouelle: FwDV 3 - Seite 21 Henning Peters
22
Ouelle: FwDV 3 - Seite 18 - Seite 21 - Seite 23 - Seite 24
Einweisung Leistungsvergleiche 2018 Modul A „Löschangriff“ Der Angriffstrupp wiederholt den Einsatzbefehl des Gruppenführers. rüstet sich mit Beleuchtungsgerät und Verteiler (TrpFhr) sowie C-Strahlrohr, C-Schläuche und Schlauchhalter (TrpM) aus setzt den Verteiler und nimmt das 1. Rohr vor. nimmt die Brandbekämpfung nach dem Schlauchwechsel wieder auf. Ouelle: FwDV 3 - Seite 18 - Seite 21 - Seite 23 - Seite 24 Henning Peters
23
richtet die Wasserentnahme her.
Einweisung Leistungsvergleiche 2018 Modul A „Löschangriff“ Der Wassertrupp richtet die Wasserentnahme her. nimmt die Verkehrssicherung im Bereich des Hydranten vor. meldet sich ausgerüstet mit Beleuchtungsgerät (TrpFhr) sowie C-Strahlrohr und Schlauchhalter (TrpM) beim Gruppenführer. Ouelle: FwDV 1 - Seite 18 - Seite 50 - Seite 51 FwDV 3 - Seite 18 - Seite 21 - Seite 22 Henning Peters
24
Ouelle: FwDV 3 - Seite 16 - Seite 22 - Seite 23
Einweisung Leistungsvergleiche 2018 Modul A „Löschangriff“ Der Schlauchtrupp legt ausreichend Schlauchmaterial in Höhe des Verteilers bereit. übernimmt den Verteiler. legt die C-Leitung für das 1.Rohr vom Brandobjekt zum Verteiler. übernimmt den Austausch des defekten B-Schlauches. Ouelle: FwDV 3 - Seite 16 - Seite 22 - Seite 23 Henning Peters
25
Tritt die Einheit als Staffel an, entfallen die Bewertungskriterien
Einweisung Leistungsvergleiche 2018 Modul A „Löschangriff“ Tritt die Einheit als Staffel an, entfallen die Bewertungskriterien für Melder und Schlauchtrupp. Um dann mit der Leistung einer startenden Gruppe vergleichbar zu sein, werden bei der Staffel die einzelnen Trupps höher bewertet. Henning Peters
26
Löschangriff der Staffel bzw. der Gruppe
Einweisung Leistungsvergleiche 2018 Modul A „Löschangriff“ Löschangriff der Staffel bzw. der Gruppe In der folgenden Animation wird zunächst der Löschangriff einer Staffel und einer Gruppe mit wasserführendem Fahrzeug und vorgekuppeltem Verteiler und anschließend mit nicht-wasserführendem Fahrzeug und ohne vorgekuppeltem Verteiler dargestellt. Es handelt sich dabei jeweils um eine Möglichkeit der Auftragserfüllung gem. FwDV 1 und 3. Henning Peters
27
Die Staffel im Löschangriff (Beispiel)
Brand am Holzstapel. Keine Gefahr der Ausbreitung. Personen sind nicht in Gefahr. Unser Auftrag: Brandbekämpfung! Wasserentnahmestelle U-Hydrant an der Straße. Schnellangriffsverteiler 20 m vor dem Holzstapel. Angriffstrupp zur Brandbekämpfung – erstes Rohr – auf den linken Teil des Holzstapels – über den Platz vor! Wassertrupp – Wasserentnahmestelle mit Verkehrsleitkegel absichern! Zur Brandbekämpfung – erstes Rohr – auf den linken Teil des Holzstapels – über den Platz vor! Wasserentnahmestelle mit Verkehrsleitkegel absichern! Lage: Brand am Holzstapel. Keine Gefahr der Ausbreitung. Personen sind nicht in Gefahr. Auftrag: Brandbekämpfung! Brand am Holzstapel. Keine Gefahr der Ausbreitung. Personen sind nicht in Gefahr. Auftrag: Brandbekämpfung! Die Staffel im Löschangriff (Beispiel) mit wasserführendem Fahrzeug und vorgekuppeltem Verteiler
28
Die Staffel im Löschangriff (Beispiel)
Verstanden! Wasser Marsch! Die Staffel im Löschangriff (Beispiel) mit wasserführendem Fahrzeug und vorgekuppeltem Verteiler
29
Die Staffel im Löschangriff (Beispiel)
Verstanden! Rohr – Wasser Marsch! Die Staffel im Löschangriff (Beispiel) mit wasserführendem Fahrzeug und vorgekuppeltem Verteiler
30

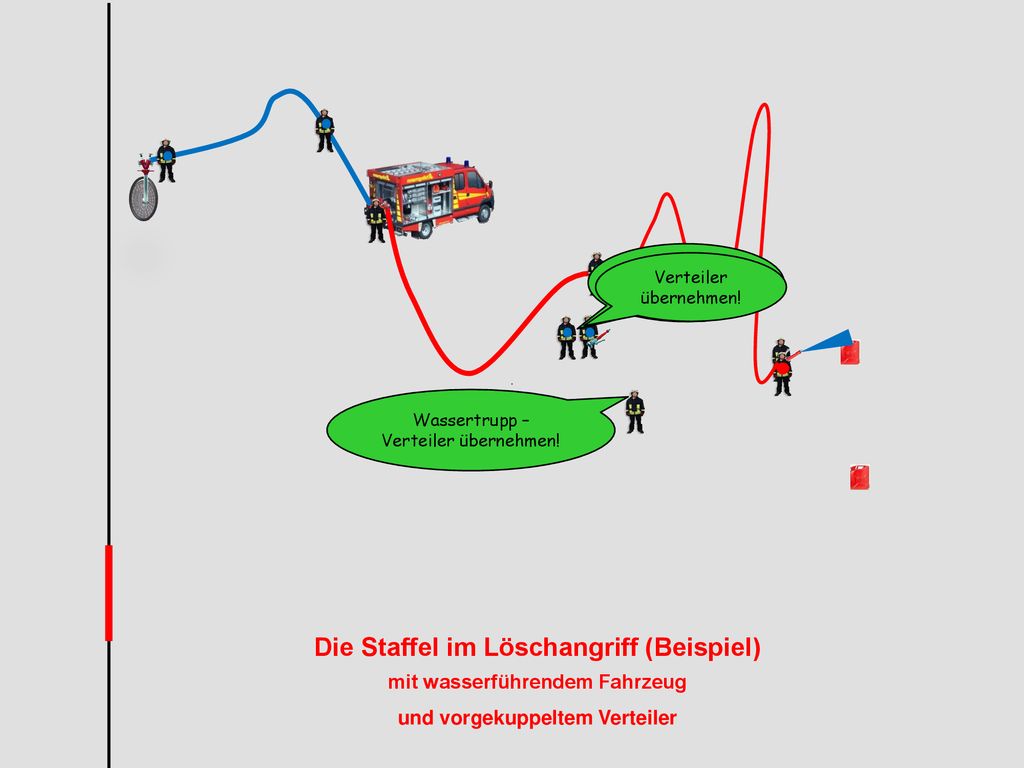

Die Staffel im Löschangriff (Beispiel)
Wassertrupp einsatzbereit! Verteiler übernehmen! Wassertrupp – Verteiler übernehmen! Die Staffel im Löschangriff (Beispiel) mit wasserführendem Fahrzeug und vorgekuppeltem Verteiler
31
Die Staffel im Löschangriff (Beispiel)
Stellungswechsel nach rechts! Zur Brandbekämpfung - auf die rechte Seite des Holzstapels vor! B-Schlauch zwischen TS und Verteiler austauschen! Wasser Marsch! Verstanden! Verstanden! Verstanden! Wasser Halt! Wassertrupp – Sofort defekten B-Schlauch zwischen TS und Verteiler austauschen! Angriffstrupp – Stellungswechsel nach rechts – Zur Brandbekämpfung auf die rechte Seite des Holzstapels vor! Rohr – Wasser Marsch! Wasser Halt! Zum Abmarsch fertig! Die Staffel im Löschangriff (Beispiel) mit wasserführendem Fahrzeug und vorgekuppeltem Verteiler
32
Die Staffel im Löschangriff (Beispiel)
Brand am Holzstapel. Keine Gefahr der Ausbreitung. Personen sind nicht in Gefahr. Unser Auftrag: Brandbekämpfung! Wasserentnahmestelle U-Hydrant an der Straße. Schnellangriffsverteiler 20 m vor dem Holzstapel. Angriffstrupp zur Brandbekämpfung – erstes Rohr – auf den linken Teil des Holzstapels – über den Platz vor! Wassertrupp – Wasserentnahmestelle mit Verkehrsleitkegel absichern! Zur Brandbekämpfung – erstes Rohr – auf den linken Teil des Holzstapels – über den Platz vor! Wasserentnahmestelle mit Verkehrsleitkegel absichern! Lage: Brand am Holzstapel. Keine Gefahr der Ausbreitung. Personen sind nicht in Gefahr. Auftrag: Brandbekämpfung! Brand am Holzstapel. Keine Gefahr der Ausbreitung. Personen sind nicht in Gefahr. Auftrag: Brandbekämpfung! Die Staffel im Löschangriff (Beispiel) mit nicht-wasserführendem Fahrzeug
33

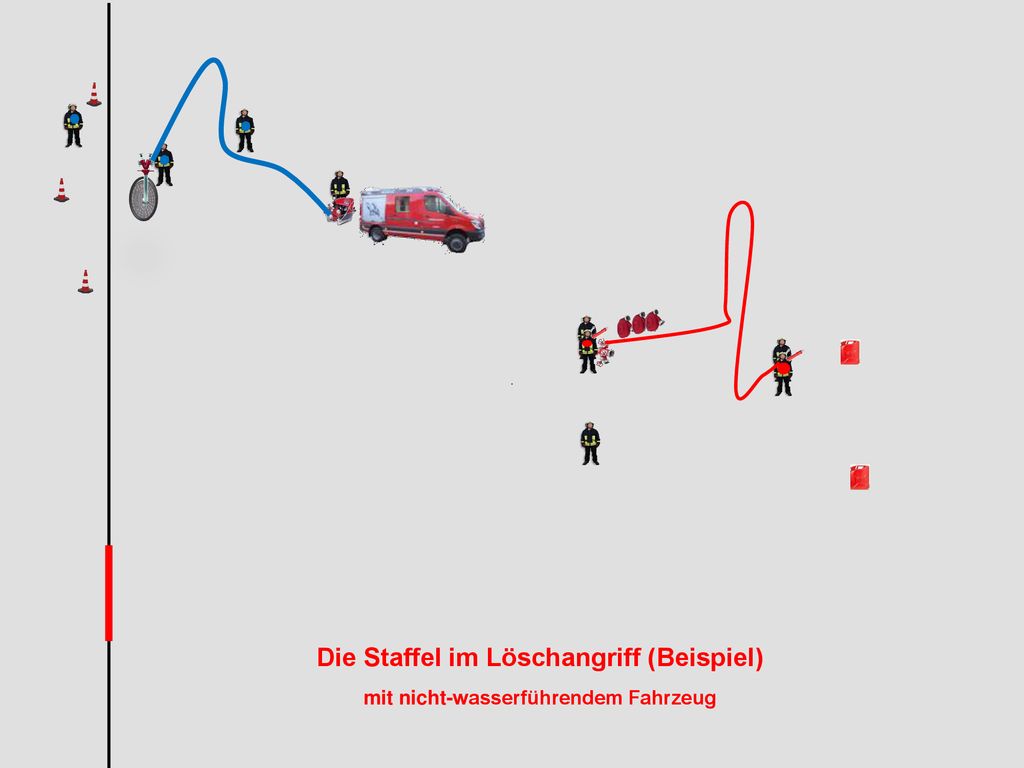

Die Staffel im Löschangriff (Beispiel)
mit nicht-wasserführendem Fahrzeug
34
Die Staffel im Löschangriff (Beispiel)
Verstanden! Wasser Marsch! Verstanden! Rohr – Wasser Marsch! Wassertrupp - einsatzbereit Die Staffel im Löschangriff (Beispiel) mit nicht-wasserführendem Fahrzeug
35
Die Staffel im Löschangriff (Beispiel)
Verstanden! B-Schlauch zwischen TS und Verteiler austauschen! Verstanden! Verstanden! Wassertrupp – Sofort defekten B-Schlauch zwischen TS und Verteiler austauschen! Wasser Halt! Die Staffel im Löschangriff (Beispiel) mit nicht-wasserführendem Fahrzeug
36
Die Staffel im Löschangriff (Beispiel)
Verstanden! Wasser Marsch! Die Staffel im Löschangriff (Beispiel) mit nicht-wasserführendem Fahrzeug
37
Die Staffel im Löschangriff (Beispiel)
Stellungswechsel nach rechts! Zur Brandbekämpfung - auf die rechte Seite des Holzstapels vor! Verstanden! Rohr – Wasser Marsch! Angriffstrupp – Stellungswechsel nach rechts – Zur Brandbekämpfung - auf die rechte Seite des Holzstapels vor! Wasser Halt! Zum Abmarsch fertig! Die Staffel im Löschangriff (Beispiel) mit nicht-wasserführendem Fahrzeug
38
Die Gruppe im Löschangriff (Beispiel)
Brand am Holzstapel. Keine Gefahr der Ausbreitung. Personen sind nicht in Gefahr. Unser Auftrag: Brandbekämpfung! Wasserentnahmestelle U-Hydrant an der Straße. Schnellangriffsverteiler 20 m vor dem Holzstapel. Angriffstrupp zur Brandbekämpfung – erstes Rohr – auf den linken Teil des Holzstapels – über den Platz vor! Wassertrupp – Wasserentnahmestelle mit Verkehrsleitkegel absichern! Zur Brandbekämpfung – erstes Rohr – auf den linken Teil des Holzstapels – über den Platz vor! Wasserentnahmestelle mit Verkehrsleitkegel absichern! Lage: Brand am Holzstapel. Keine Gefahr der Ausbreitung. Personen sind nicht in Gefahr. Auftrag: Brandbekämpfung! Brand am Holzstapel. Keine Gefahr der Ausbreitung. Personen sind nicht in Gefahr. Auftrag: Brandbekämpfung! Die Gruppe im Löschangriff (Beispiel) mit wasserführendem Fahrzeug und vorgekuppeltem Verteiler
39

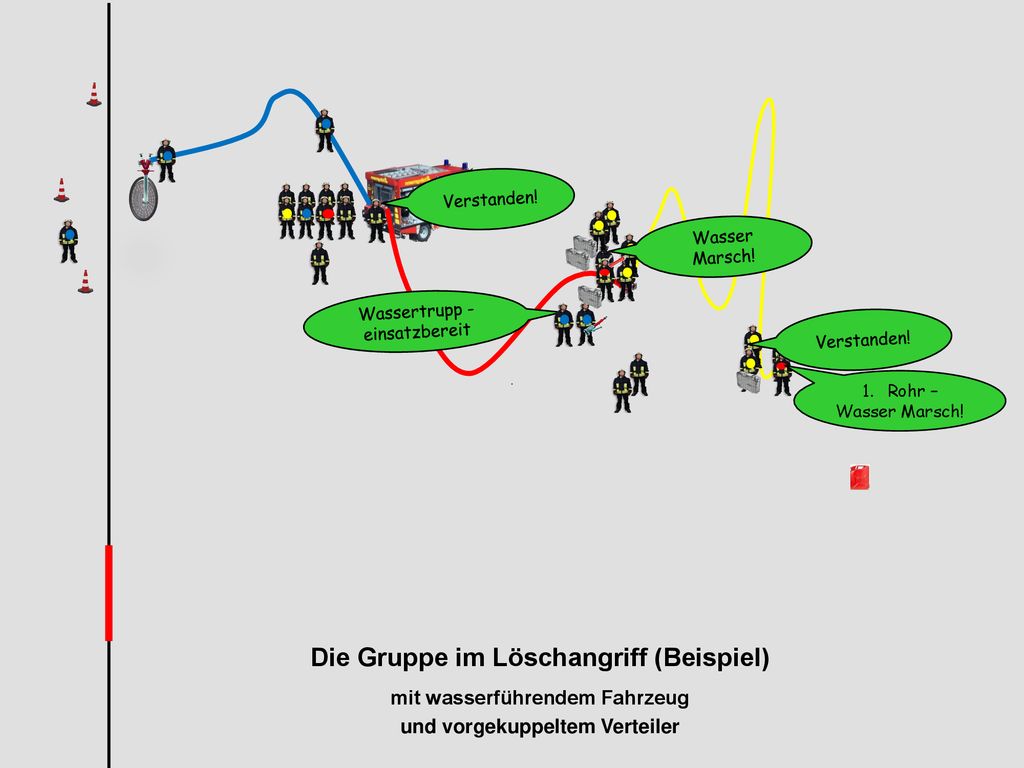

Die Gruppe im Löschangriff (Beispiel)
Verstanden! Wasser Marsch! Wassertrupp - einsatzbereit Verstanden! Rohr – Wasser Marsch! Die Gruppe im Löschangriff (Beispiel) mit wasserführendem Fahrzeug und vorgekuppeltem Verteiler
40
Die Gruppe im Löschangriff (Beispiel)
B-Schlauch zwischen TS und Verteiler austauschen! Stellungswechsel nach rechts! Zur Brandbekämpfung - auf die rechte Seite des Holzstapels vor! Verstanden! Verstanden! Wasser Marsch! Verstanden! Schlauchtrupp – Sofort defekten B-Schlauch zwischen TS und Verteiler austauschen! Angriffstrupp – Stellungswechsel nach rechts – Zur Brandbekämpfung - auf die rechte Seite des Holzstapels vor! Wasser Halt! Rohr – Wasser Marsch! Wasser Halt! Zum Abmarsch fertig! Die Gruppe im Löschangriff (Beispiel) mit wasserführendem Fahrzeug und vorgekuppeltem Verteiler
41
Die Gruppe im Löschangriff (Beispiel)
Brand am Holzstapel. Keine Gefahr der Ausbreitung. Personen sind nicht in Gefahr. Unser Auftrag: Brandbekämpfung! Wasserentnahmestelle U-Hydrant an der Straße. Schnellangriffsverteiler 20 m vor dem Holzstapel. Angriffstrupp zur Brandbekämpfung – erstes Rohr – auf den linken Teil des Holzstapels – über den Platz vor! Wassertrupp – Wasserentnahmestelle mit Verkehrsleitkegel absichern! Zur Brandbekämpfung – erstes Rohr – auf den linken Teil des Holzstapels – über den Platz vor! Wasserentnahmestelle mit Verkehrsleitkegel absichern! Lage: Brand am Holzstapel. Keine Gefahr der Ausbreitung. Personen sind nicht in Gefahr. Auftrag: Brandbekämpfung! Brand am Holzstapel. Keine Gefahr der Ausbreitung. Personen sind nicht in Gefahr. Auftrag: Brandbekämpfung! Die Gruppe im Löschangriff (Beispiel) mit nicht-wasserführendem Fahrzeug
42
Die Gruppe im Löschangriff (Beispiel)
mit nicht-wasserführendem Fahrzeug
43
Die Gruppe im Löschangriff (Beispiel)
Verstanden! Wasser Marsch! Die Gruppe im Löschangriff (Beispiel) mit nicht-wasserführendem Fahrzeug
44
Die Gruppe im Löschangriff (Beispiel)
Wassertrupp - einsatzbereit Verstanden! Rohr – Wasser Marsch! Die Gruppe im Löschangriff (Beispiel) mit nicht-wasserführendem Fahrzeug
45
Die Gruppe im Löschangriff (Beispiel)
Verstanden! B-Schlauch zwischen TS und Verteiler austauschen! Verstanden! Verstanden! Schlauchtrupp – Sofort defekten B-Schlauch zwischen TS und Verteiler austauschen! Wasser Halt! Die Gruppe im Löschangriff (Beispiel) mit nicht-wasserführendem Fahrzeug
46
Die Gruppe im Löschangriff (Beispiel)
Stellungswechsel nach rechts! Zur Brandbekämpfung - auf die rechte Seite des Holzstapels vor! Verstanden! Verstanden! Wasser Marsch! Angriffstrupp – Stellungswechsel nach rechts – Zur Brandbekämpfung - auf die rechte Seite des Holzstapels vor! Wasser Halt! Zum Abmarsch fertig! Rohr – Wasser Marsch! Die Gruppe im Löschangriff (Beispiel) mit nicht-wasserführendem Fahrzeug
47
Einweisung Leistungsvergleiche 2018 Auswertung Henning Peters
48
Einweisung Leistungsvergleiche 2018
Henning Peters
49
Einweisung Leistungsvergleiche 2018 Modul B „Herstellen einer Saugleitung“ Übungsbeschreibung: In „trockener“ Weise soll der Aufbau einer Wasserversorgung aus offenem Gewässer mit 4 Saugschläuchen durchgeführt werden. Henning Peters
50
Einweisung Leistungsvergleiche 2018 Modul B „Herstellen einer Saugleitung“ Übungsziel: Der Aufbau einer Wasserversorgung aus offenem Gewässer mit 4 Saugschläuchen soll schnellstmöglich und vorschriftsmäßig durchgeführt werden. Henning Peters
51
Die Einheit tritt an der Grundlinie an.
Einweisung Leistungsvergleiche 2018 Modul B „Herstellen einer Saugleitung“ Übungsablauf: Die Einheit tritt an der Grundlinie an. Auf dem Ablageplatz liegt das benötigte Gerät . Nach Betätigen der Zeitnahmeeinheit führt die Einheit die Tätigkeiten zur Herstellung einer Wasserversorgung aus offenem Gewässer aus, tritt wieder an der Grundlinie an und beendet diese durch erneute Betätigung der Zeitnahmeeinheit. Henning Peters
52
Tätigkeiten gem. FwDV 1 und 3.
Einweisung Leistungsvergleiche 2018 Modul B „Herstellen einer Saugleitung“ Übungsauflagen: Tätigkeiten gem. FwDV 1 und 3. Die Übung wird ohne Wasser durchgeführt. Das erforderliche Gerät (Ausnahme Leinen) wird vom Veranstalter bereitgestellt. Der Übungsbereich hat die Ausmaße von 10 m x 12 m. Die startenden Mitglieder müssen die Gerätschaften im markierten Bereich aufbauen. Bei Überschreiten der Maximaldauer von 3 Minuten gilt das Modul als nicht erfüllt. Die gesamte Übung gilt als ein Zeittakt. Henning Peters
53
Übungsbereich - Kuppeln
Einweisung Leistungsvergleiche 2018 Modul B „Herstellen einer Saugleitung“ Übungsbereich - Kuppeln z. B. Gummimatte Buzzer Henning Peters
54
beendet das Modul durch Betätigen der Zeitnahmeeinheit.
Einweisung Leistungsvergleiche 2018 Modul B „Herstellen einer Saugleitung“ Der Maschinist legt den Saugkorb sowie die Halte- und die Ventilleine an der Wasserentnahmestelle bereit. kuppelt die Saugleitung nach dem Kommando des Wassertruppführers an, meldet „fertig!“, befestigt die Halteleine am Gerät und legt die Ventilleine neben der Pumpe ab. beendet das Modul durch Betätigen der Zeitnahmeeinheit. Henning Peters
55
Der Wassertruppführer
Einweisung Leistungsvergleiche 2018 Modul B „Herstellen einer Saugleitung“ Der Wassertruppführer startet das Modul durch Betätigen der Zeitnahmeeinheit. bringt mit Unterstützung des Schlauchtrupps die Saugschläuche an die Wasserentnahmestelle und beginnt mit dem Kuppeln. hakt die Ventilleine am Saugkorb ein und wirft diese zur Pumpe. befiehlt: „Saugleitung hoch!“ und nach dem „Fertig!“ des Maschinisten „Saugleitung zu Wasser!“. Henning Peters
56
Einweisung Leistungsvergleiche 2018 Modul B „Herstellen einer Saugleitung“ Der Wassertruppmann legt die Halteleine mit Mastwurf und Spierenstich oder Zimmermannsschlag sowie drei Halbschlägen an. Die Saugleitung mit Saugkorb muss im markierten Bereich abgelegt werden. Henning Peters
57
unterstützt den Wassertrupp bei der Herrichtung der Saugleitung.
Einweisung Leistungsvergleiche 2018 Modul B „Herstellen einer Saugleitung“ Der Schlauchtrupp unterstützt den Wassertrupp bei der Herrichtung der Saugleitung. Henning Peters
58
Einweisung Leistungsvergleiche 2018 Auswertung Henning Peters
59
Einweisung Leistungsvergleiche 2018
Henning Peters
60

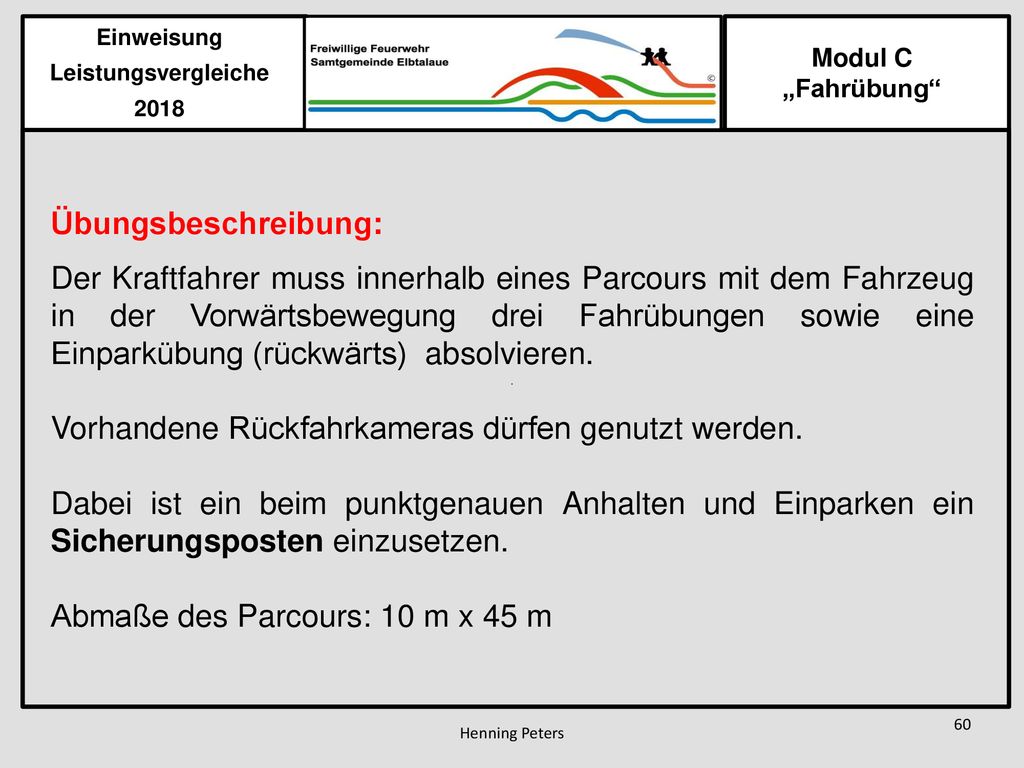

Vorhandene Rückfahrkameras dürfen genutzt werden.
Einweisung Leistungsvergleiche 2018 Modul C „Fahrübung“ Übungsbeschreibung: Der Kraftfahrer muss innerhalb eines Parcours mit dem Fahrzeug in der Vorwärtsbewegung drei Fahrübungen sowie eine Einparkübung (rückwärts) absolvieren. Vorhandene Rückfahrkameras dürfen genutzt werden. Dabei ist ein beim punktgenauen Anhalten und Einparken ein Sicherungsposten einzusetzen. Abmaße des Parcours: 10 m x 45 m Henning Peters
61
Übungsparcours - Fahrübung Fahrzeugbreite (Fahrzeugaufbau) + 20 cm
Einweisung Leistungsvergleiche 2018 Modul C „Fahrübung“ Übungsparcours - Fahrübung 3 m 1,50 m 10 m Fahrzeugbreite (Fahrzeugaufbau) + 20 cm Achsbreite + 20 cm START 10 m 30 cm 1 m 45 m Henning Peters
62
Einweisung Leistungsvergleiche 2018 Modul C „Fahrübung“ Henning Peters
63

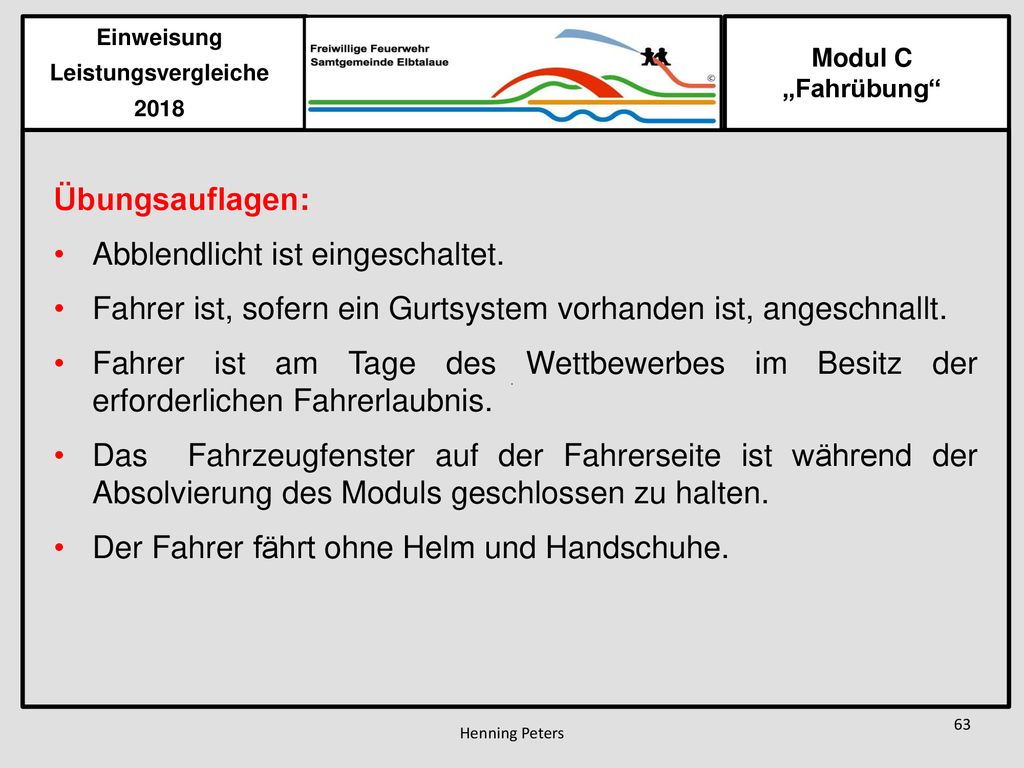

Abblendlicht ist eingeschaltet.
Einweisung Leistungsvergleiche 2018 Modul C „Fahrübung“ Übungsauflagen: Abblendlicht ist eingeschaltet. Fahrer ist, sofern ein Gurtsystem vorhanden ist, angeschnallt. Fahrer ist am Tage des Wettbewerbes im Besitz der erforderlichen Fahrerlaubnis. Das Fahrzeugfenster auf der Fahrerseite ist während der Absolvierung des Moduls geschlossen zu halten. Der Fahrer fährt ohne Helm und Handschuhe. Henning Peters
64
Die Zeitnahme des Moduls startet mit dem Überfahren der Startlinie.
Einweisung Leistungsvergleiche 2018 Modul C „Fahrübung“ Nach Überschreiten der Maximaldauer von 3 Minuten gilt das Modul als nicht erfüllt. Die Zeitnahme des Moduls startet mit dem Überfahren der Startlinie. Anhalten während der Fahrübungen 1, 2 und 4 ist nicht erlaubt. Die Zeitnahme endet, sobald Aufgabe Nr. 4 absolviert wurde, das Fahrzeug zum Stillstand gebracht worden ist und der Motor abgestellt wurde. Henning Peters
65
Überfahren von 5 Schlauchbrücken
Einweisung Leistungsvergleiche 2018 Modul C „Fahrübung“ Übungsablauf: Aufgabe Nr. 1: Überfahren von 5 Schlauchbrücken Henning Peters
66
Fahrzeugbreite (Fahrzeugaufbau) + 20 cm
Einweisung Leistungsvergleiche 2018 Modul C „Fahrübung“ Fahrzeugbreite (Fahrzeugaufbau) + 20 cm Aufgabe Nr. 2: Durchfahren einer Engstelle Es werden 8 Verkehrsleitkegel benötigt. Die Kegel werden längs in einem Abstand von ca. 3 Metern aufgestellt. Abstand quer individuelle Fahrzeugbreite (Fahrzeugaufbau) zuzüglich 20 cm. Henning Peters
67
Aufgabe Nr. 3: Bremsübung 30 cm
Einweisung Leistungsvergleiche 2018 Modul C „Fahrübung“ Aufgabe Nr. 3: Bremsübung 30 cm Es werden 2 Linien auf dem Untergrund aufgezeichnet. Die Aufgabe ist beendet, sobald das Fahrzeug zum Stillstand gebracht worden ist. Hierbei unterstützt der Sicherungsposten. Henning Peters
68
Einparkübung mit Sicherungsposten
Einweisung Leistungsvergleiche 2018 Modul C „Fahrübung“ Aufgabe Nr. 4: Einparkübung mit Sicherungsposten Rückwärtsfahren durch die Engstelle zur Parkfläche. Rückwärts einparken in einen markierten Bereich (90 Grad zur Engstelle). Dabei ist ein Heckabstand von cm einzuhalten. Henning Peters
69
vorbereitete Abstandsschablone
Einweisung Leistungsvergleiche 2018 Modul C „Fahrübung“ 3,00 m 20 cm 30 cm 40 cm 50 cm 60 cm 70 cm 1,50 m vorbereitete Abstandsschablone Lot Parkbereich Henning Peters
70
Einweisung Leistungsvergleiche 2018 A Auswertung Henning Peters
71
Einweisung Leistungsvergleiche 2018 Auswertung Henning Peters
72
Na dann - viel Spaß! Einweisung Leistungsvergleiche 2018
Henning Peters
73
Quellennachweis FwDV 1 – Seite 8
Einweisung Leistungsvergleiche 2018 Quellennachweis FwDV 1 – Seite 8 Henning Peters
74
Quellennachweis FwDV 1 – Seite 18
Einweisung Leistungsvergleiche 2018 Quellennachweis FwDV 1 – Seite 18 Henning Peters
75
Quellennachweis FwDV 1 – Seite 50
Einweisung Leistungsvergleiche 2018 Quellennachweis FwDV 1 – Seite 50 Henning Peters
76
Quellennachweis FwDV 1 – Seite 51
Einweisung Leistungsvergleiche 2018 Quellennachweis FwDV 1 – Seite 51 Henning Peters
77
Quellennachweis FwDV 1 – Seite 51
Einweisung Leistungsvergleiche 2018 Quellennachweis FwDV 1 – Seite 51 Henning Peters
78

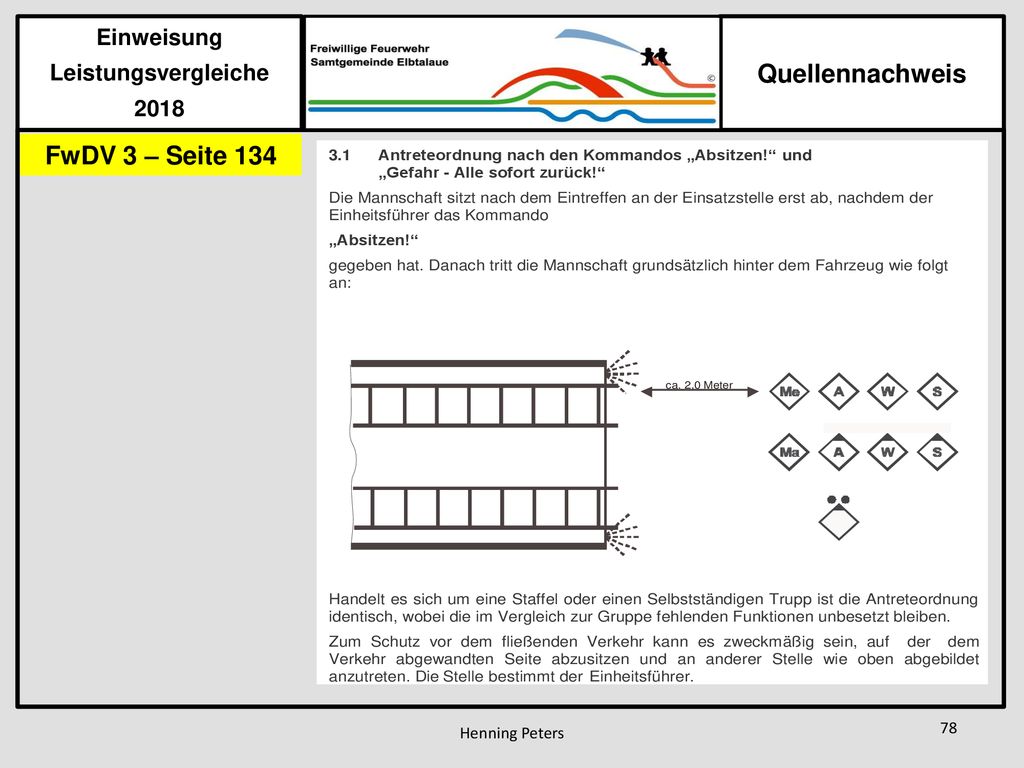

Quellennachweis FwDV 3 – Seite 134
Einweisung Leistungsvergleiche 2018 Quellennachweis FwDV 3 – Seite 134 Henning Peters
79
Quellennachweis FwDV 3 – Seite 15/16
Einweisung Leistungsvergleiche 2018 Quellennachweis FwDV 3 – Seite 15/16 Henning Peters
80
Quellennachweis FwDV 3 – Seite 16
Einweisung Leistungsvergleiche 2018 Quellennachweis FwDV 3 – Seite 16 Henning Peters
81
Quellennachweis FwDV 3 – Seite 18
Einweisung Leistungsvergleiche 2018 Quellennachweis FwDV 3 – Seite 18 Henning Peters
82
Quellennachweis FwDV 3 – Seite 20
Einweisung Leistungsvergleiche 2018 Quellennachweis FwDV 3 – Seite 20 Henning Peters
83
Quellennachweis FwDV 3 – Seite 21
Einweisung Leistungsvergleiche 2018 Quellennachweis FwDV 3 – Seite 21 Henning Peters
84
Quellennachweis FwDV 3 – Seite 21/22
Einweisung Leistungsvergleiche 2018 Quellennachweis FwDV 3 – Seite 21/22 Henning Peters
85
Quellennachweis FwDV 3 – Seite 23
Einweisung Leistungsvergleiche 2018 Quellennachweis FwDV 3 – Seite 23 Henning Peters
86
Quellennachweis FwDV 3 – Seite 24
Einweisung Leistungsvergleiche 2018 Quellennachweis FwDV 3 – Seite 24 Henning Peters
87
Quellennachweis FwDV 3 – Seite 30
Einweisung Leistungsvergleiche 2018 Quellennachweis FwDV 3 – Seite 30 Henning Peters
88

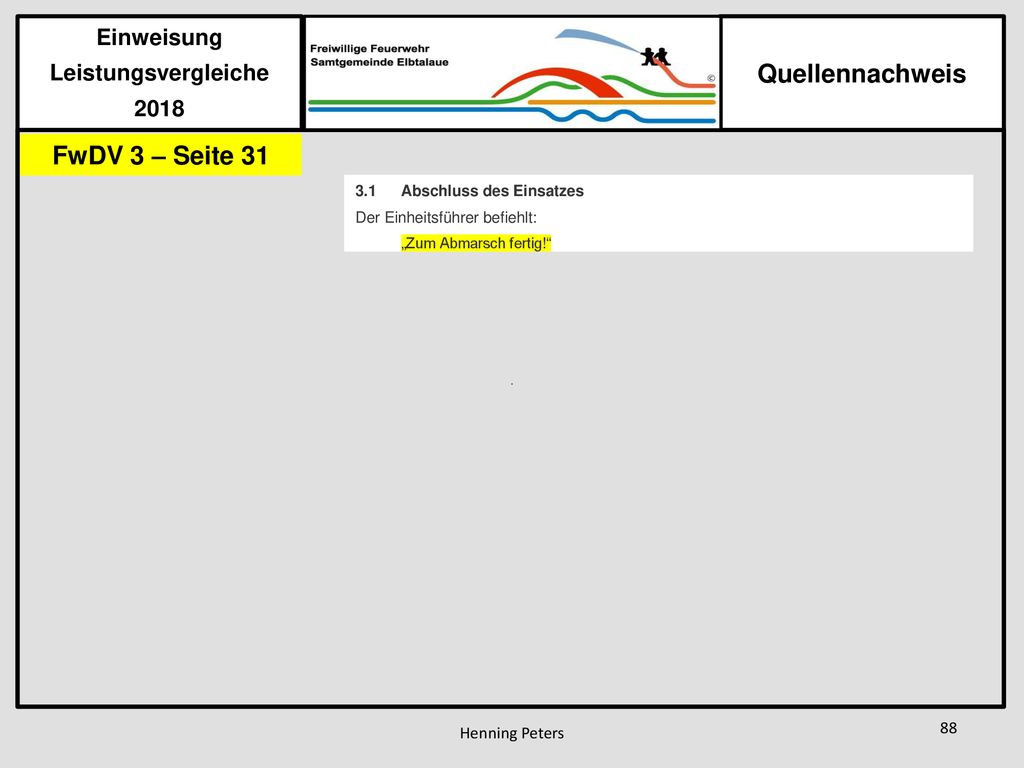

Quellennachweis FwDV 3 – Seite 31
Einweisung Leistungsvergleiche 2018 Quellennachweis FwDV 3 – Seite 31 Henning Peters
