Fehlerbehebung mit dem ELQ 35

Präsentation zum Thema: "Fehlerbehebung mit dem ELQ 35"—  Präsentation transkript:

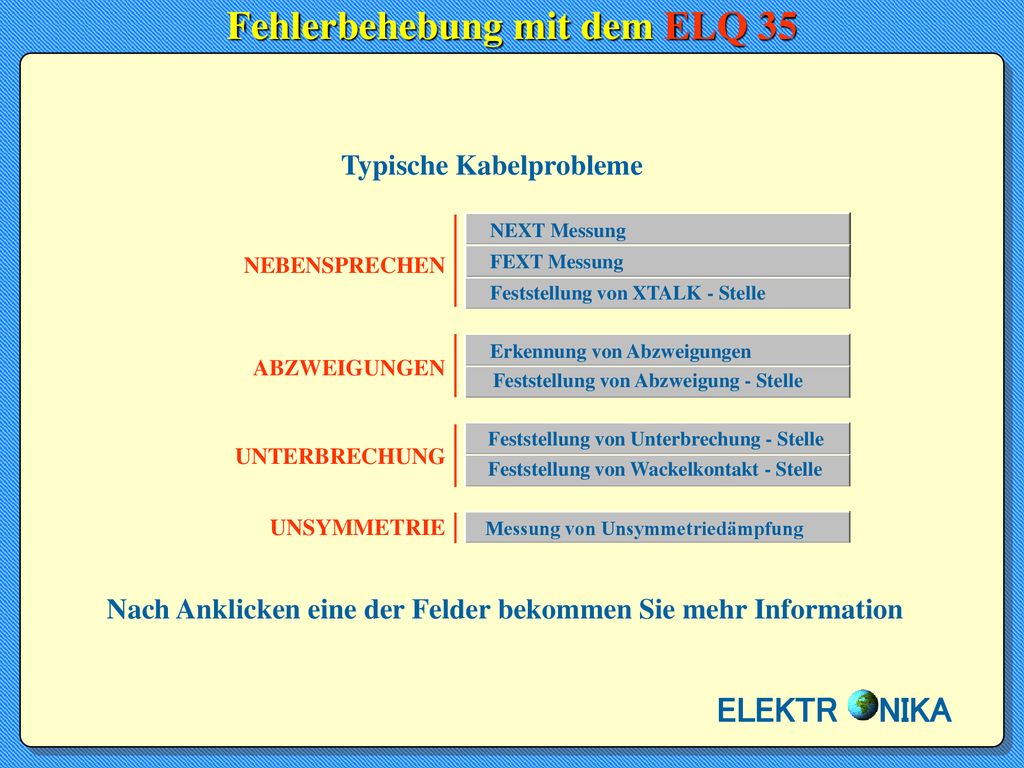

1 Fehlerbehebung mit dem ELQ 35
Typische Kabelprobleme NEBENSPRECHEN ABZWEIGUNGEN UNTERBRECHUNG UNSYMMETRIE NEXT Messung FEXT Messung Feststellung von XTALK - Stelle Erkennung von Abzweigungen Feststellung von Abzweigung - Stelle Feststellung von Unterbrechung - Stelle Feststellung von Wackelkontakt - Stelle Messung von Unsymmetriedämpfung Nach Anklicken eine der Felder bekommen Sie mehr Information ELEKTR NIKA

2 Nahnebensprechdämpfung (NEXT) Messung mit ELQ 35
MASTER SLAVE ELQ 35 MASTER SLAVE FAIL ► ◄ PASS Die Nebensprechstelle kann mit Hilfe von dem TDR des ELQ 35 festgestellt werden. Zu TDR Seite die Taste drücken ELEKTR NIKA

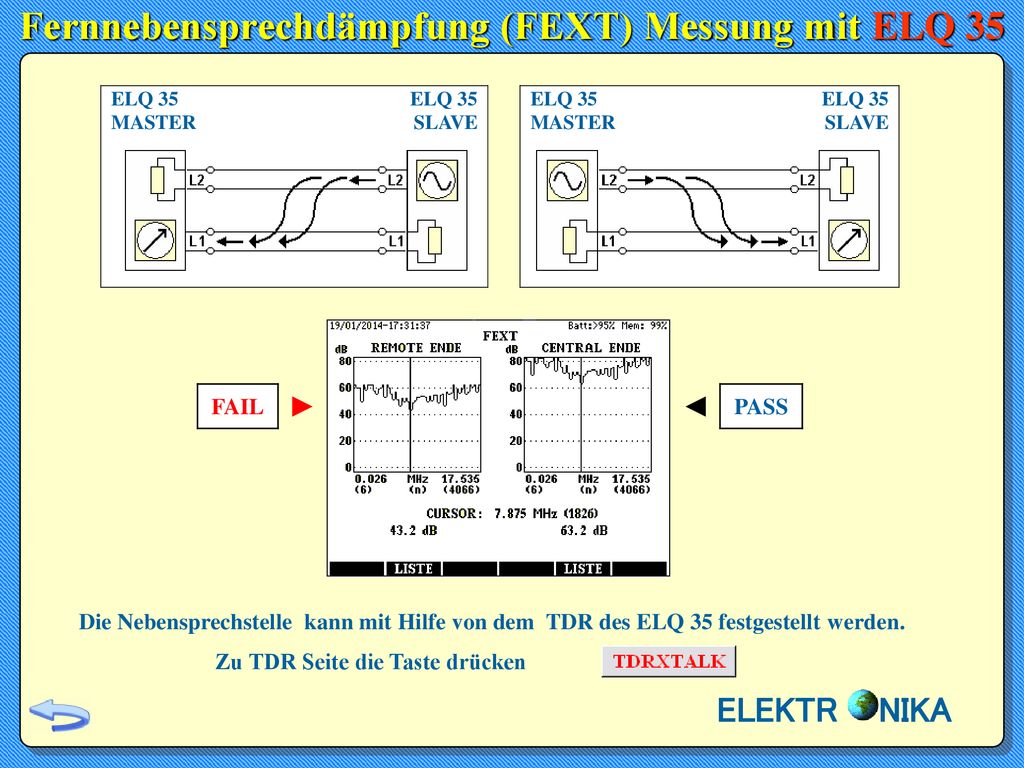

3 Fernnebensprechdämpfung (FEXT) Messung mit ELQ 35
MASTER SLAVE ELQ 35 MASTER SLAVE FAIL ► ◄ PASS Die Nebensprechstelle kann mit Hilfe von dem TDR des ELQ 35 festgestellt werden. Zu TDR Seite die Taste drücken ELEKTR NIKA

4 Feststellung von XTALK- Stelle mit ELQ 35
Nahnebensprechdämpfung ist meistens dann kleiner als der Grenzwert, wenn zwei Adern vertauscht sind. Der Vertauschort kann in der Betriebsart TDRXTALK von ELQ 35 festgestellt werden. ELQ Adernvertauschung Typische Reflexionskurve ELEKTR NIKA

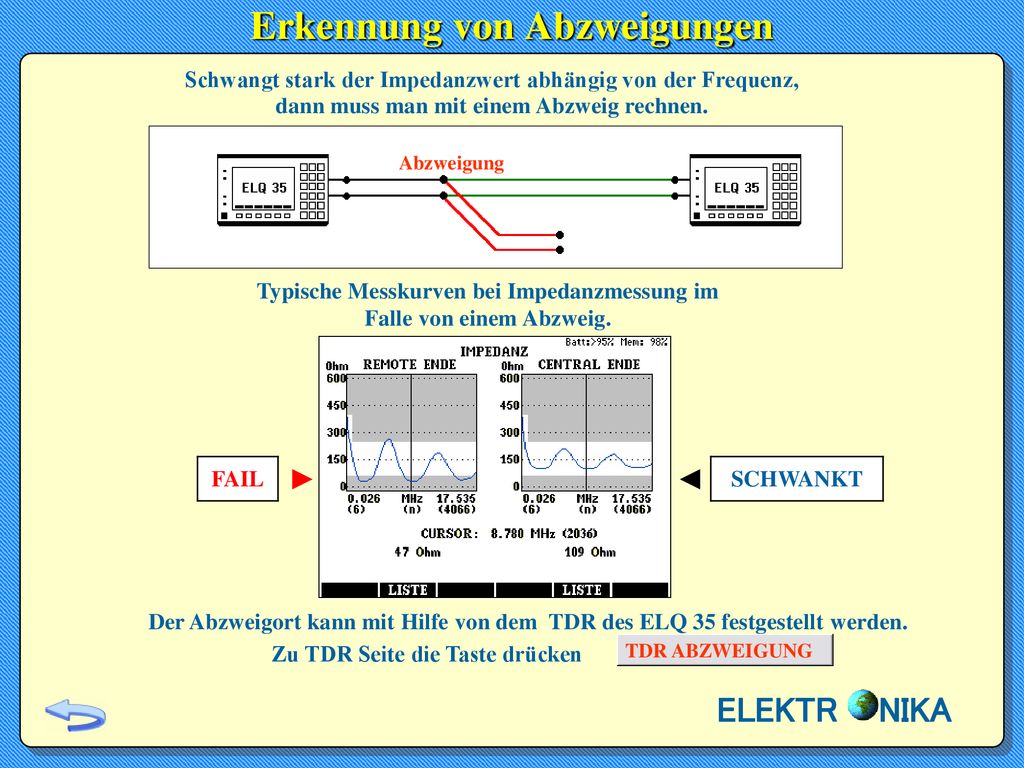

5 Erkennung von Abzweigungen
Schwangt stark der Impedanzwert abhängig von der Frequenz, dann muss man mit einem Abzweig rechnen. Abzweigung Typische Messkurven bei Impedanzmessung im Falle von einem Abzweig. FAIL ► ◄ SCHWANKT Der Abzweigort kann mit Hilfe von dem TDR des ELQ 35 festgestellt werden. Zu TDR Seite die Taste drücken TDR ABZWEIGUNG ELEKTR NIKA

6 Feststellung von Abzweigung- Stelle mit ELQ 35
Schwangt stark der Impedanzwert abhängig von der Frequenz, dann muss man mit einem Abzweig rechnen. Abzweigung Typische Reflexionskurve ELEKTR NIKA

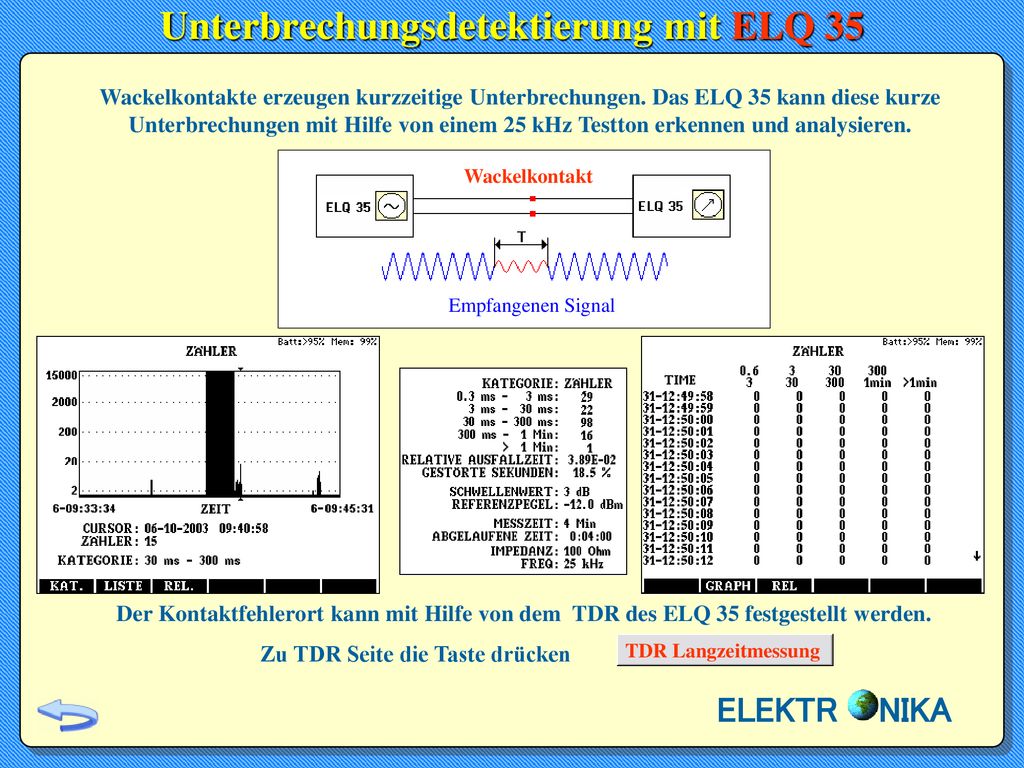

7 Unterbrechungsdetektierung mit ELQ 35
Wackelkontakte erzeugen kurzzeitige Unterbrechungen. Das ELQ 35 kann diese kurze Unterbrechungen mit Hilfe von einem 25 kHz Testton erkennen und analysieren. Wackelkontakt Empfangenen Signal Der Kontaktfehlerort kann mit Hilfe von dem TDR des ELQ 35 festgestellt werden. Zu TDR Seite die Taste drücken TDR Langzeitmessung ELEKTR NIKA

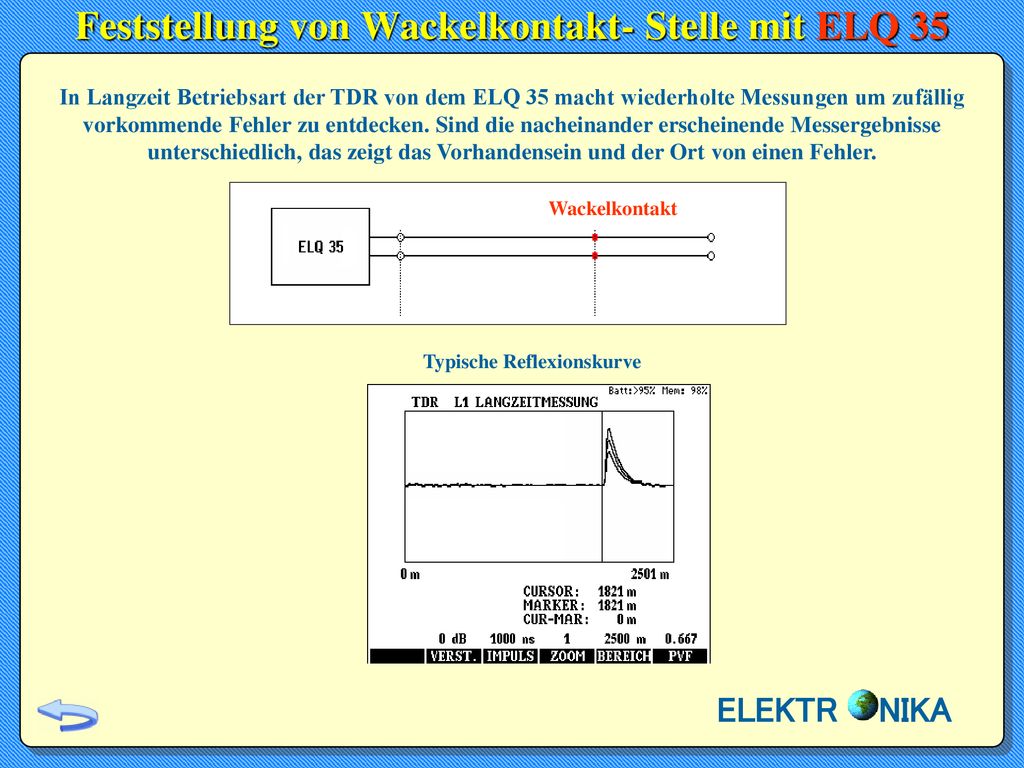

8 Feststellung von Wackelkontakt- Stelle mit ELQ 35
In Langzeit Betriebsart der TDR von dem ELQ 35 macht wiederholte Messungen um zufällig vorkommende Fehler zu entdecken. Sind die nacheinander erscheinende Messergebnisse unterschiedlich, das zeigt das Vorhandensein und der Ort von einen Fehler. Wackelkontakt Typische Reflexionskurve ELEKTR NIKA

9 Messung von Unsymmetriedämpfung (LCL) mit ELQ 35
Die Unsymmetriedämpfung vermindert stark die Datenrate an xDSL Verbindungen. Zu Fehlerbehebung müssen die Ursachen der Unsymmetriedämpfungsfehler entdeckt werden ELQ 35 MASTER SLAVE ELQ 35 MASTER SLAVE PASS ► ◄ FAIL ELEKTR NIKA

10 Vielen Dank für Ihre Aufmerksamkeit !
