1 Simulation mechatronischer Systeme im Automobil

2 Forschungsschwerpunkt an der FH Aachen: Mechatronik für Kfz- Anwendungen
Lehrgebiet „Flugzeugelektrik/elektronik“, FB Luft und Raumfahrttechnik Lehrgebiet „Mikrosystemtechnik“, FB Maschinenbau Lehrgebiet „Verbrennungsmotoren“, FB Luft und Raumfahrttechnik

3 Mechatronik (intelligente) Aktorik (intelligente) Sensorik
(intelligente) Sensor/Aktor- Systeme Aufbau- und Verbindungstechniken Elektrotechnik, Elektronik Mikrosystemtechnik Robotik Multi-Domain Simulation HIL Rapid Controller Prototyping Unterschiedlichste Definitionen Informations- technologie Mechanik, Maschinenbau

4 Entwicklungsprozess ohne Mechatronik
Mechanik- Entwicklung Elektro- Produkt- Optimierung mechanisches Definition Produkt Elektronik- Entwicklung Optimierung

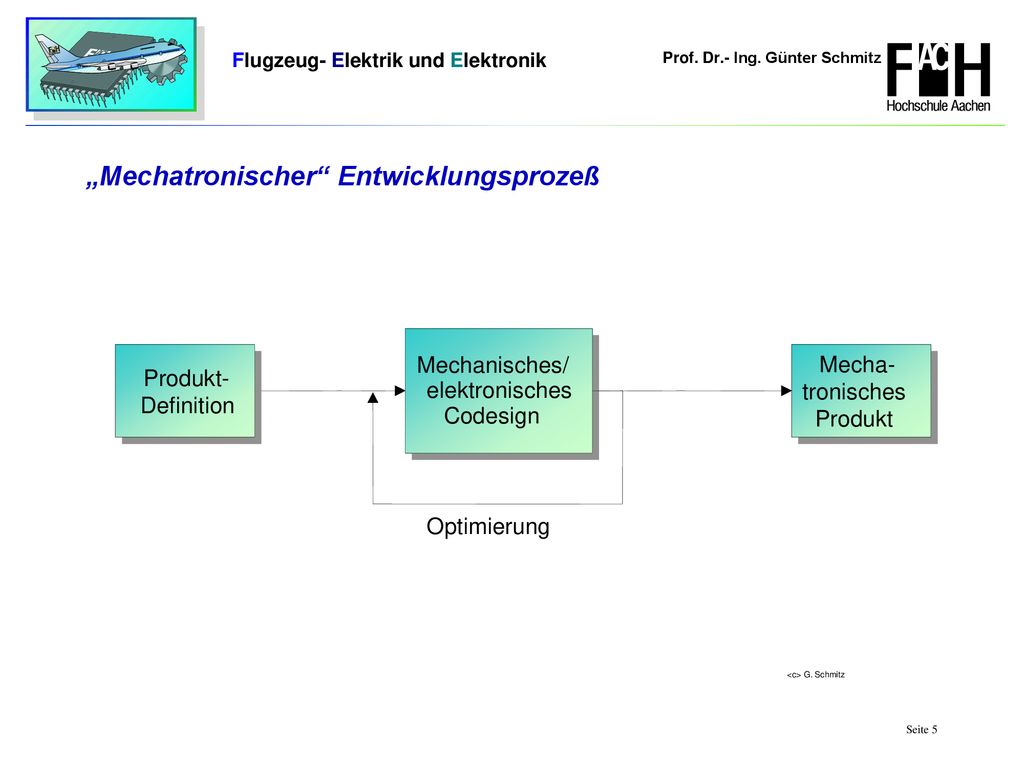

5 „Mechatronischer“ Entwicklungsprozeß
Mechanisches/ Mecha- tronisches Produkt Produkt- elektronisches Definition Codesign Optimierung <c> G. Schmitz

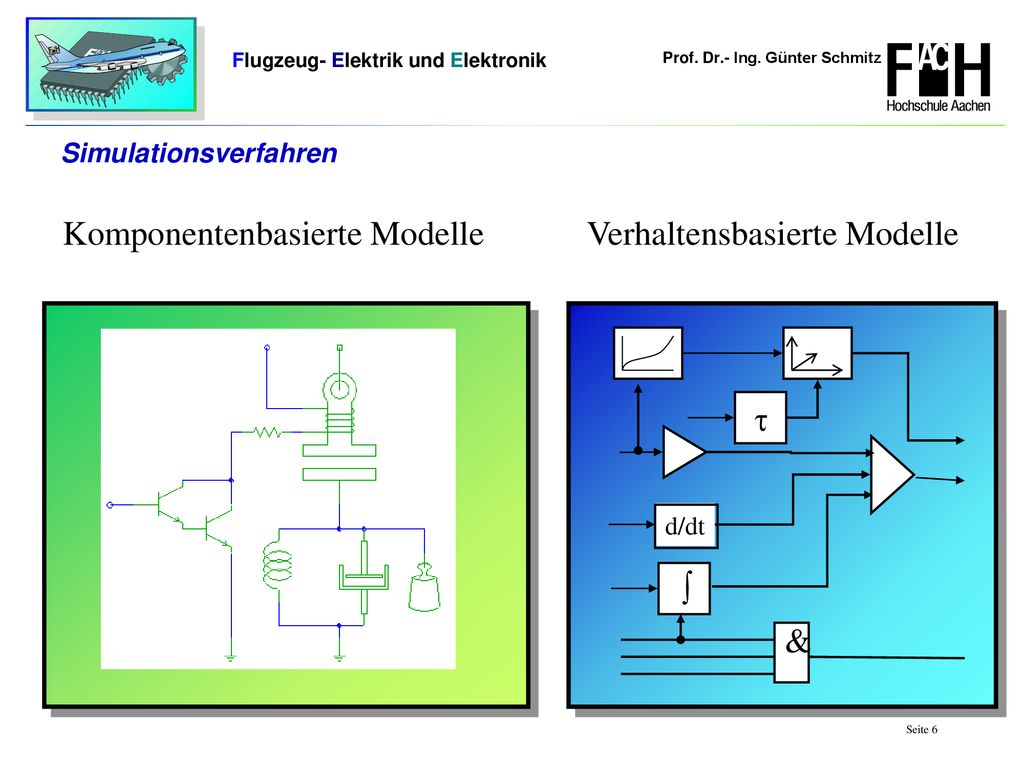

6 Simulationsverfahren
Komponentenbasierte Modelle Verhaltensbasierte Modelle  d/dt & 

7 Simulationsverfahren
FE- Modelle (FE = Finite Elemente)

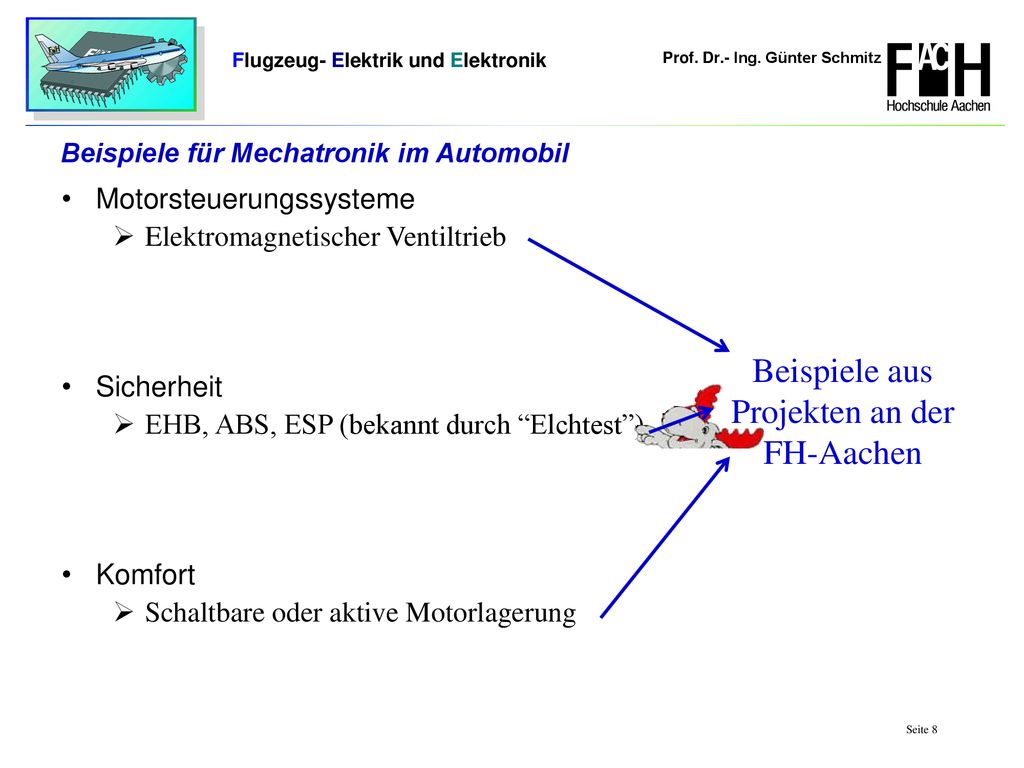

8 Beispiele für Mechatronik im Automobil
Motorsteuerungssysteme Elektromagnetischer Ventiltrieb Klappen- und Ventilsteuerung (Drall, Tumble, AGR, …) Direkteinspritzung … Sicherheit EHB, ABS, ESP (bekannt durch “Elchtest”) Reifendruckkontrolle Crash/PreCrash- Protection (Airbag, Gurtstraffer, …) Komfort Schaltbare oder aktive Motorlagerung Keyless- Entry- Systeme Adaptives Kurvenlicht, automatisch abblendende Spiegel Beispiele aus Projekten an der FH-Aachen

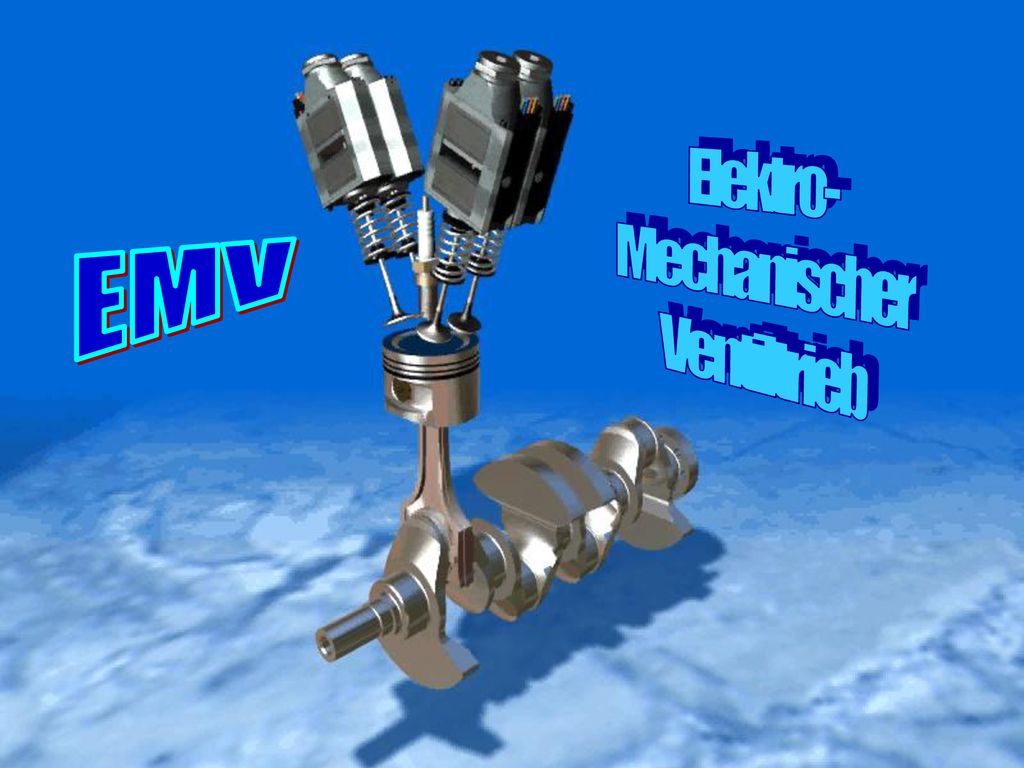

9 Elektro- Mechanischer Ventiltrieb EMV

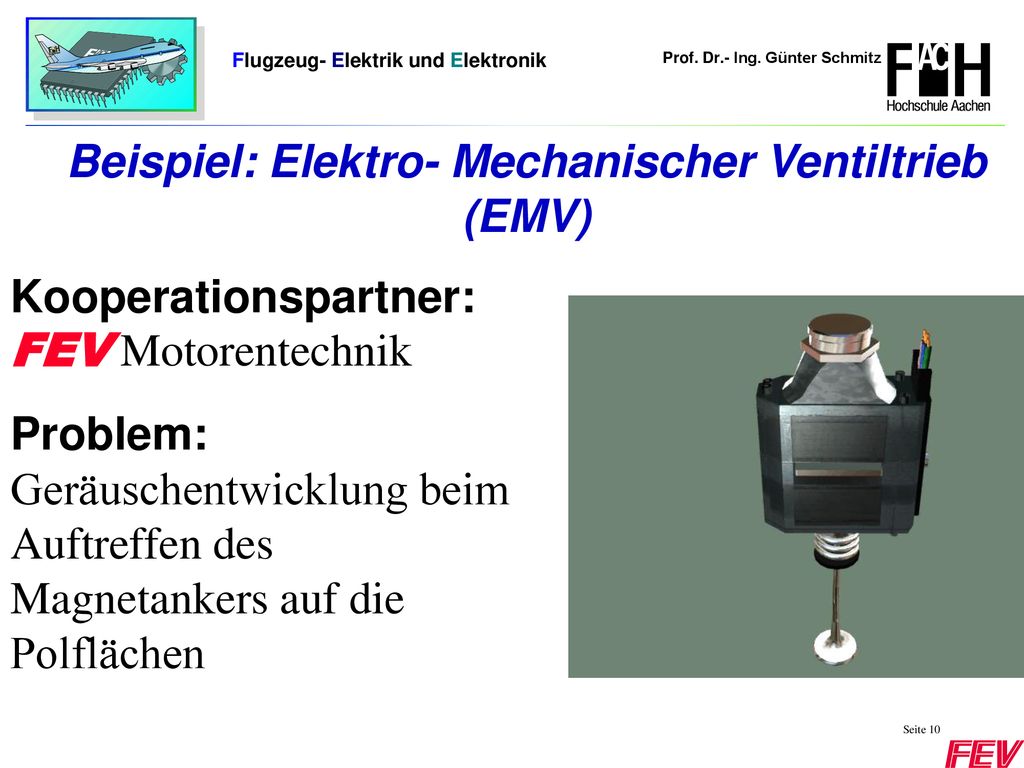

10 Beispiel: Elektro- Mechanischer Ventiltrieb (EMV)
Kooperationspartner: FEV Motorentechnik Problem: Geräuschentwicklung beim Auftreffen des Magnetankers auf die Polflächen

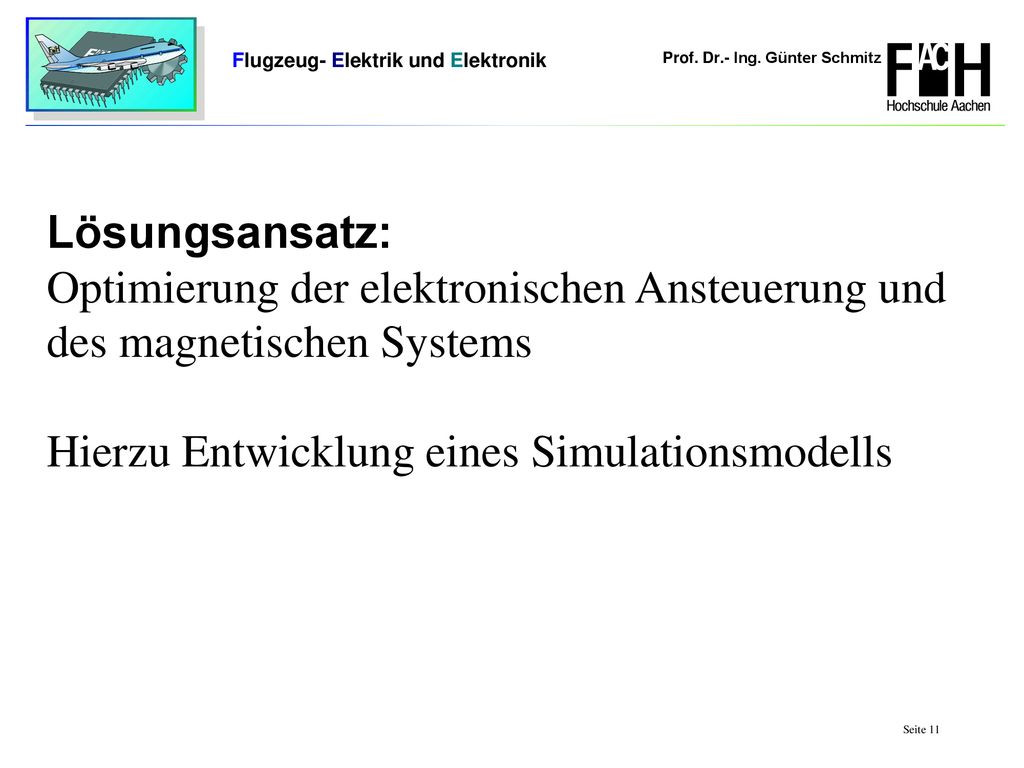

11 Lösungsansatz: Optimierung der elektronischen Ansteuerung und des magnetischen Systems Hierzu Entwicklung eines Simulationsmodells

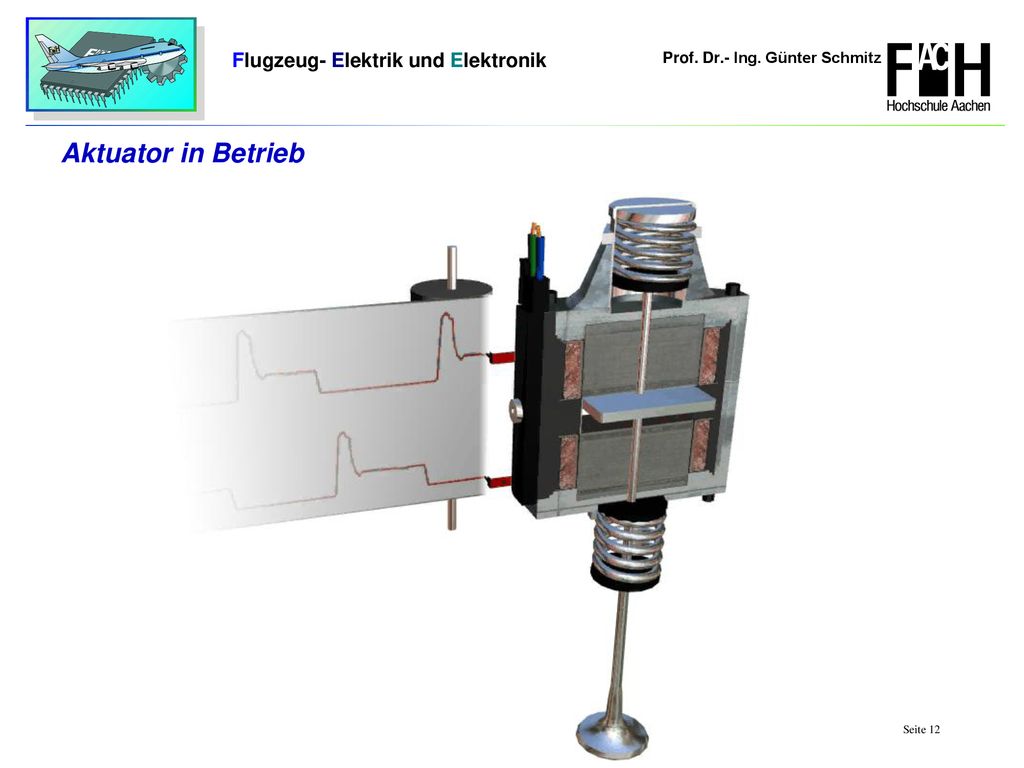

12 Aktuator in Betrieb

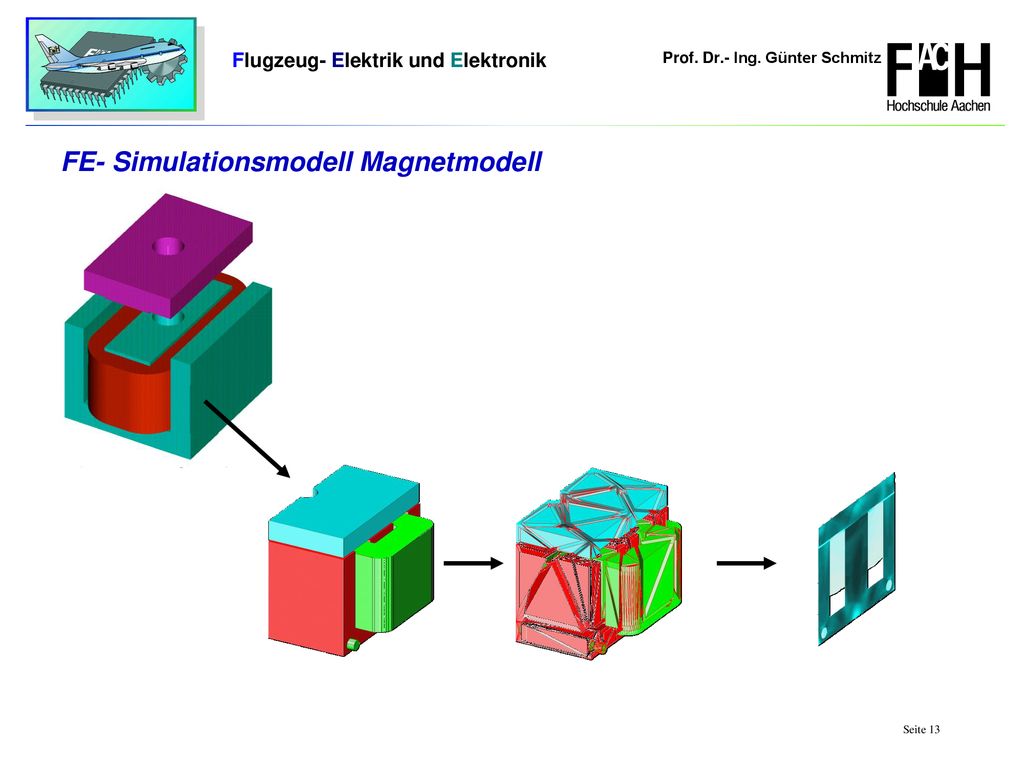

13 FE- Simulationsmodell Magnetmodell

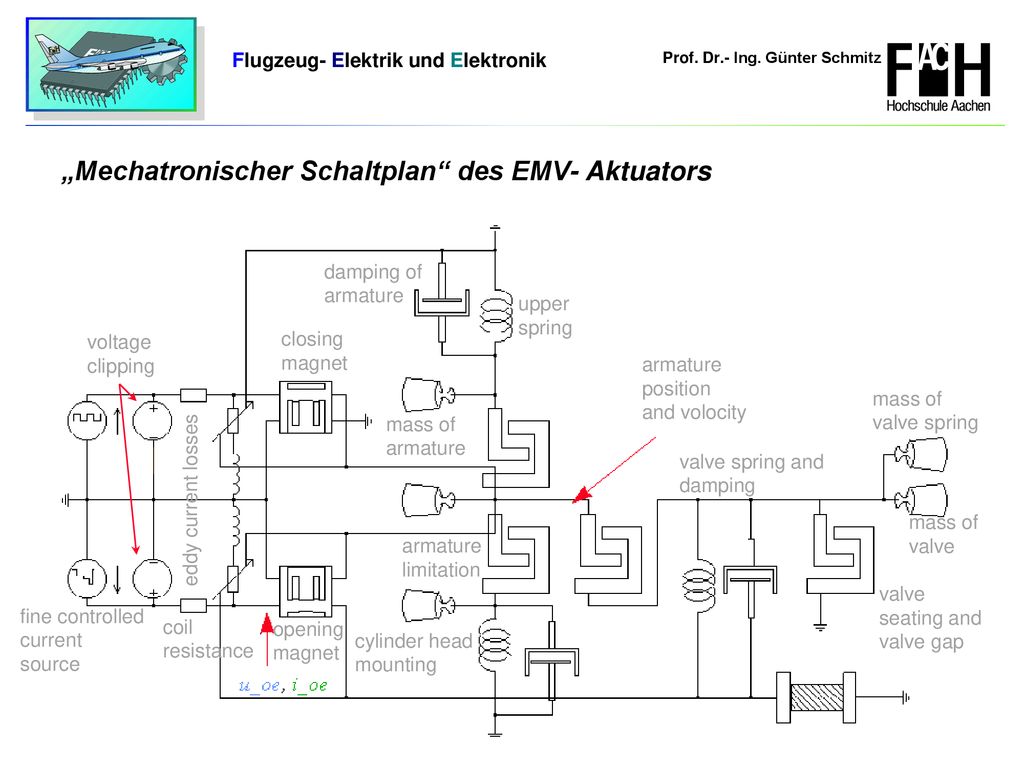

14 „Mechatronischer Schaltplan“ des EMV- Aktuators
damping of armature upper spring voltage clipping closing magnet Ankerweg, v_Anker armature position and volocity mass of valve spring mass of armature valve spring and damping eddy current losses mass of valve armature limitation valve seating and valve gap fine controlled current source u_oe, i_oe coil resistance opening magnet cylinder head mounting

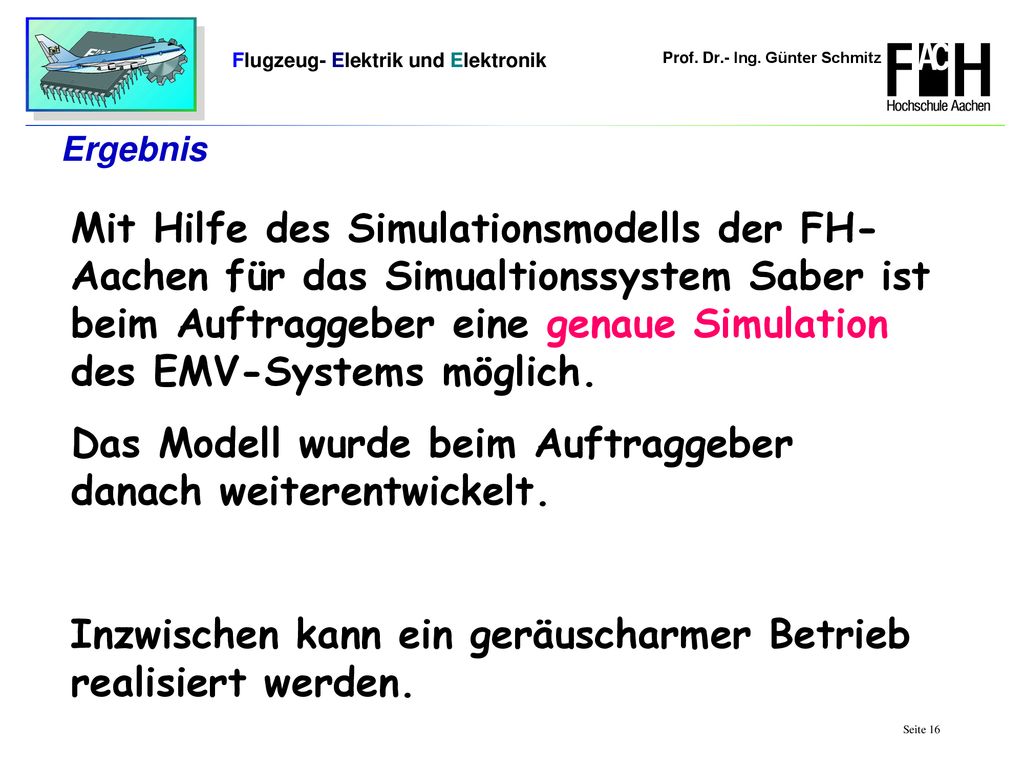

15 Das Modell wurde beim Auftraggeber danach weiterentwickelt.
Ergebnis Mit Hilfe des Simulationsmodells der FH-Aachen für das Simualtionssystem Saber ist beim Auftraggeber eine genaue Simulation des EMV-Systems möglich. Das Modell wurde beim Auftraggeber danach weiterentwickelt. Inzwischen kann ein geräuscharmer Betrieb realisiert werden.

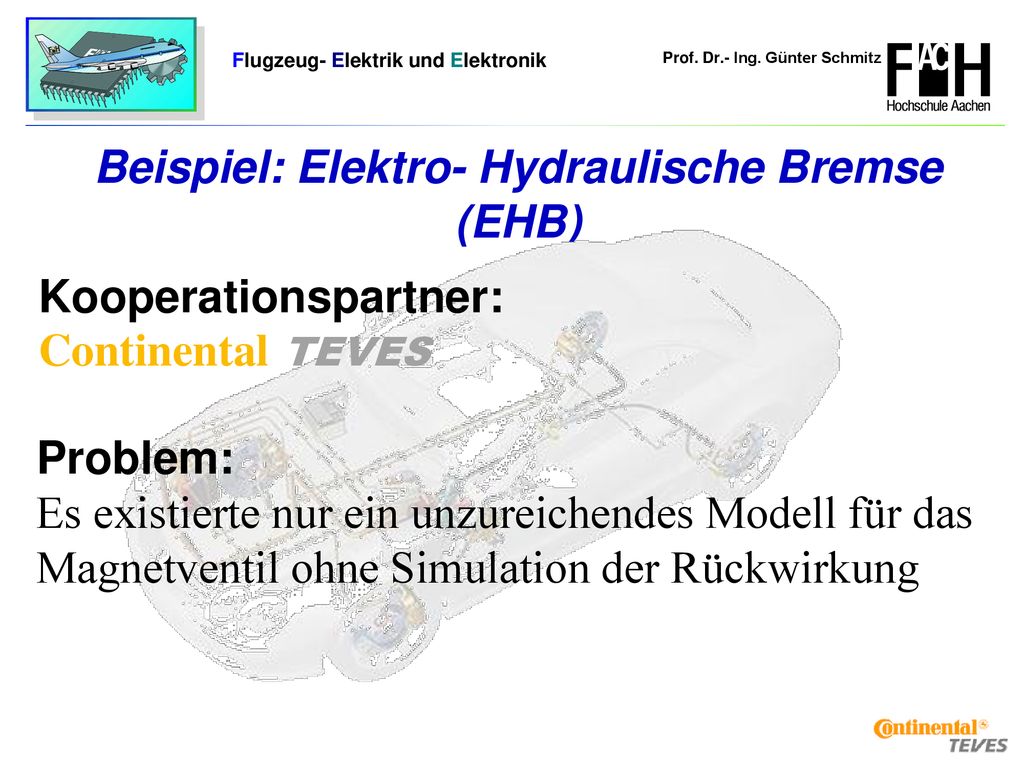

16 Beispiel: Elektro- Hydraulische Bremse (EHB)
Kooperationspartner: Continental TEVES Problem: Es existierte nur ein unzureichendes Modell für das Magnetventil ohne Simulation der Rückwirkung

17 Vorgehen: Analyse des EHB- Ventils Entwicklung von Teilmodellen für Magnetkreis Mechanik Hydraulik

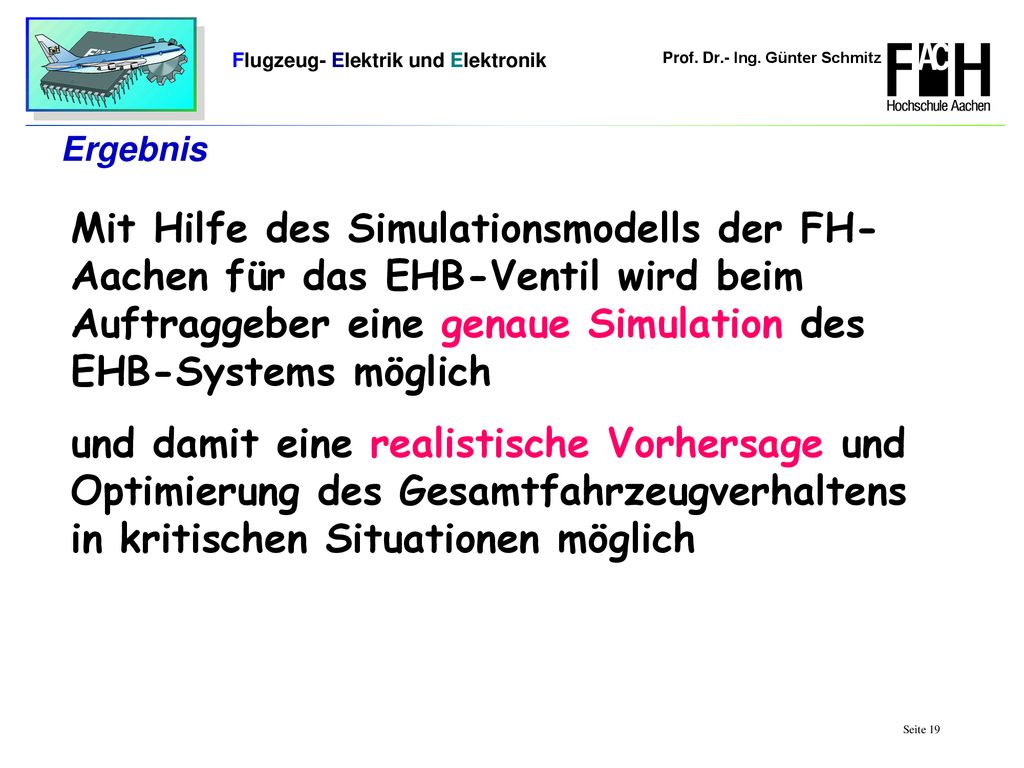

18 Ergebnis Mit Hilfe des Simulationsmodells der FH-Aachen für das EHB-Ventil wird beim Auftraggeber eine genaue Simulation des EHB-Systems möglich und damit eine realistische Vorhersage und Optimierung des Gesamtfahrzeugverhaltens in kritischen Situationen möglich

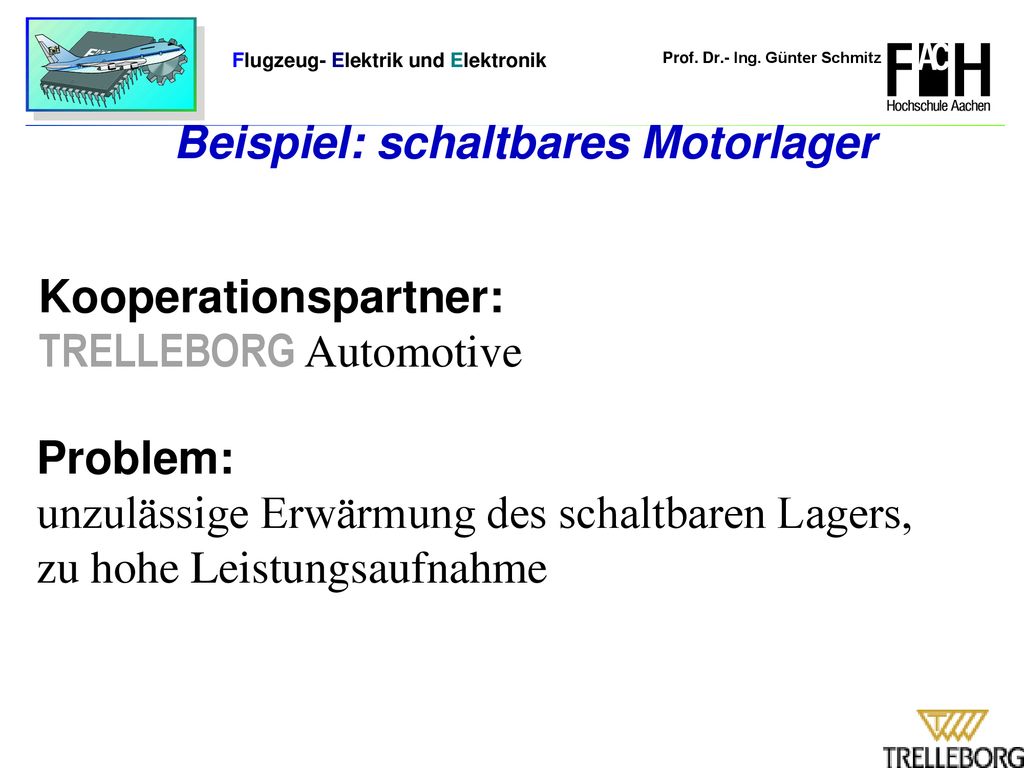

19 Beispiel: schaltbares Motorlager
Kooperationspartner: TRELLEBORG Automotive Problem: unzulässige Erwärmung des schaltbaren Lagers, zu hohe Leistungsaufnahme

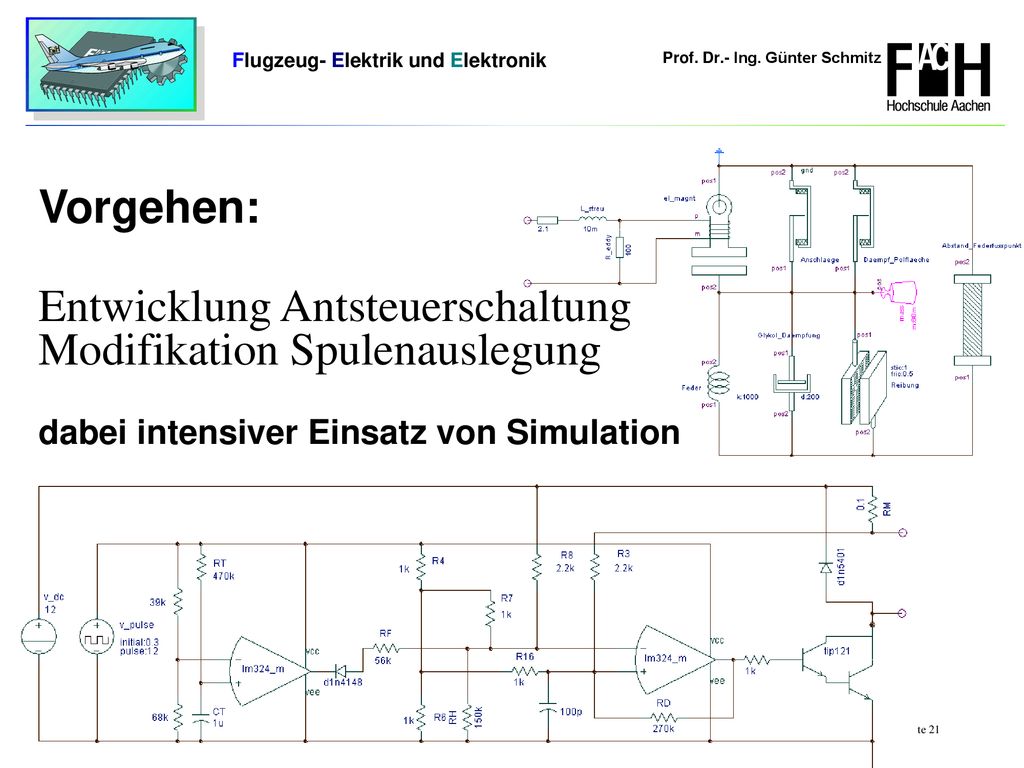

20 Entwicklung Antsteuerschaltung Modifikation Spulenauslegung
Vorgehen: Entwicklung Antsteuerschaltung Modifikation Spulenauslegung dabei intensiver Einsatz von Simulation

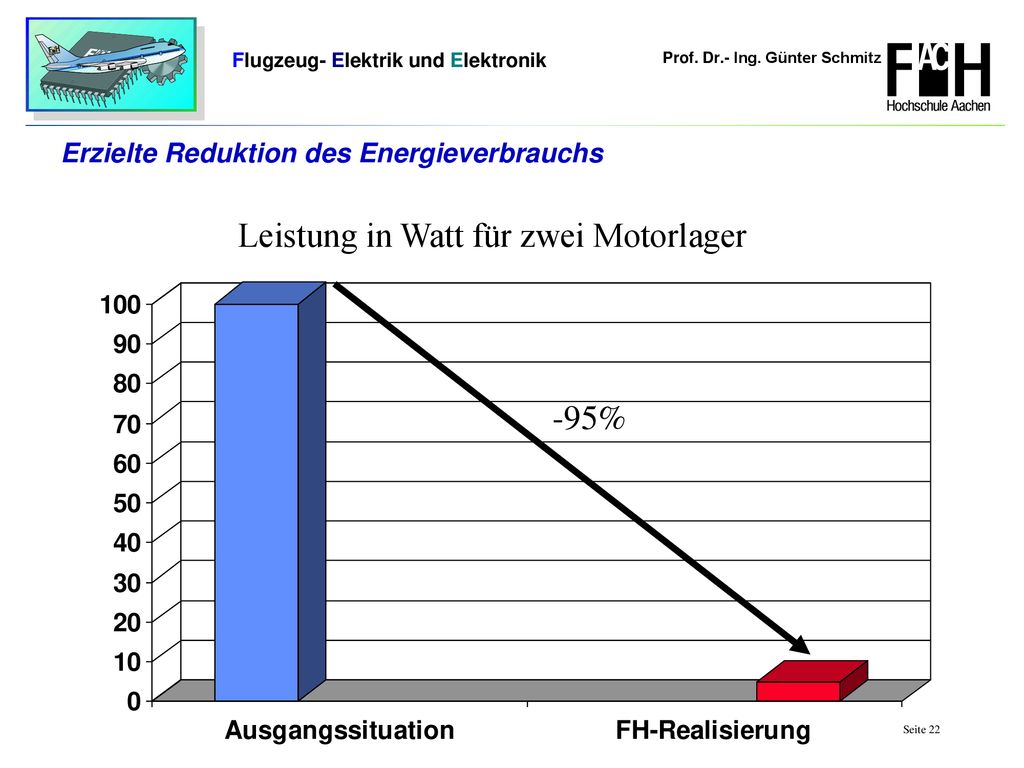

21 Erzielte Reduktion des Energieverbrauchs
Leistung in Watt für zwei Motorlager -95%

22 Conclusion Mechatronik im Automobil hat zentrale Bedeutung im Auto von morgen Simulation ist eine Schlüsseltechnik für künftige Entwicklungsprozesse An der FH Aachen besteht bei allen wesentlichen Simulationstechniken umfangreiches Know- How, gerade im Hinblick auf Mechatronik- Simulationen Ende

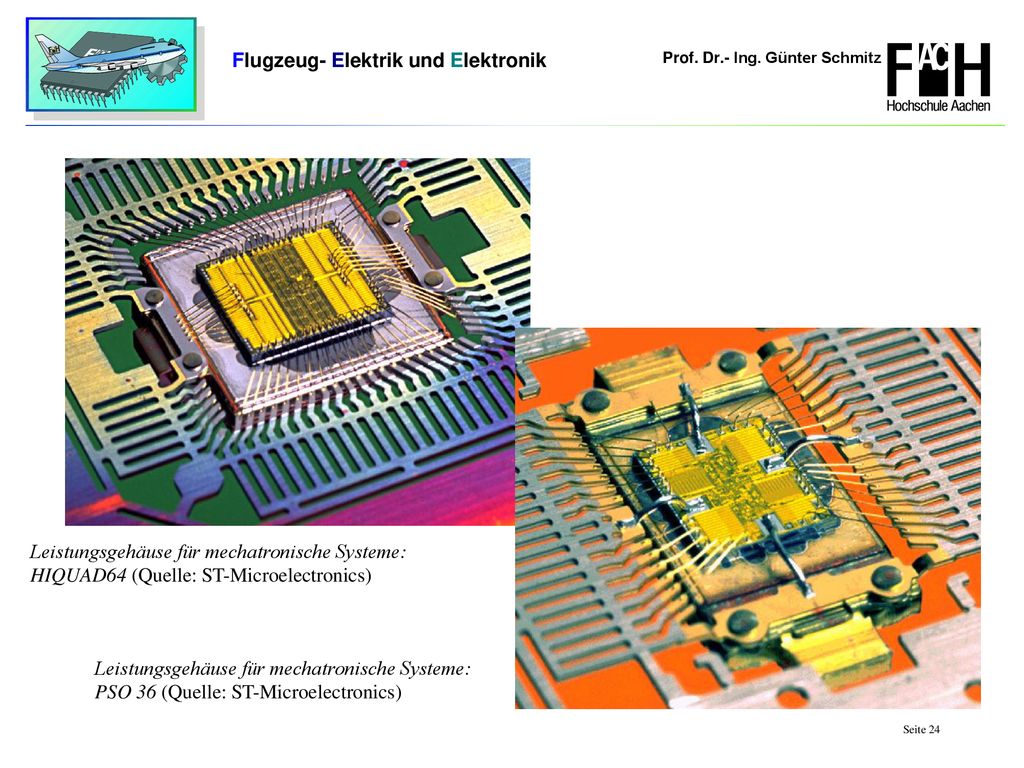

23 Leistungsgehäuse für mechatronische Systeme:
HIQUAD64 (Quelle: ST-Microelectronics) Leistungsgehäuse für mechatronische Systeme: PSO 36 (Quelle: ST-Microelectronics)

24 Rapid Controller Prototyping
Simulierter Regler A D d/dt D A  & Digitale Inputs Digitale Outputs Zu regelndes System

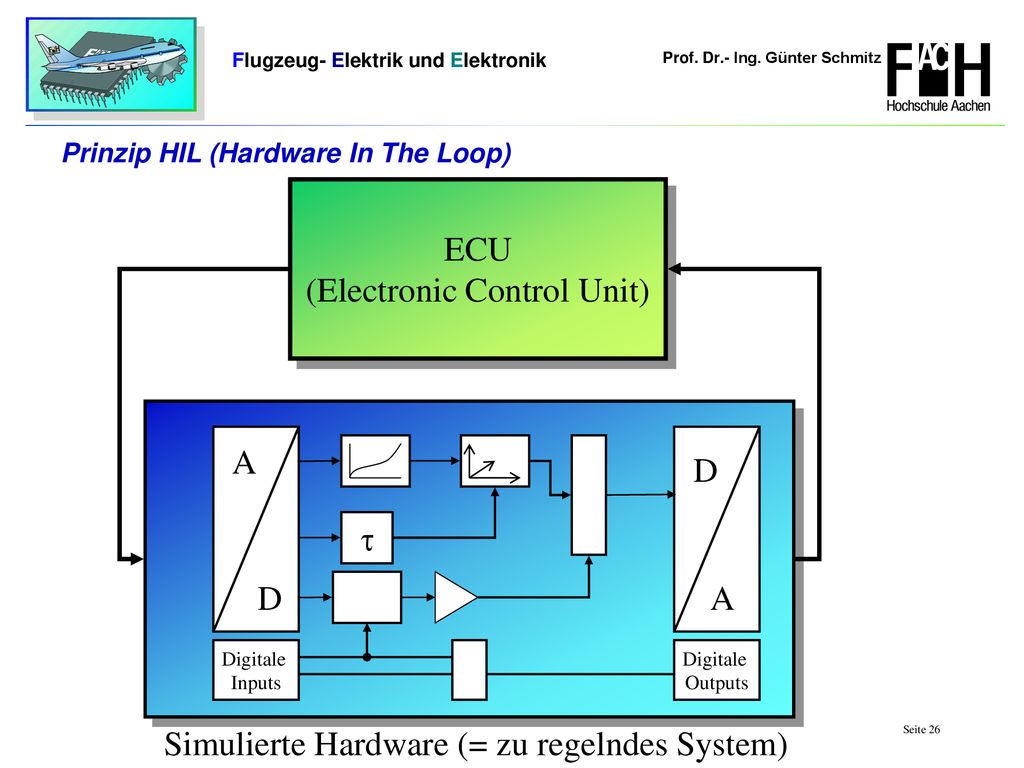

25 Prinzip HIL (Hardware In The Loop)
ECU (Electronic Control Unit) A D  D A Digitale Inputs Digitale Outputs Simulierte Hardware (= zu regelndes System)

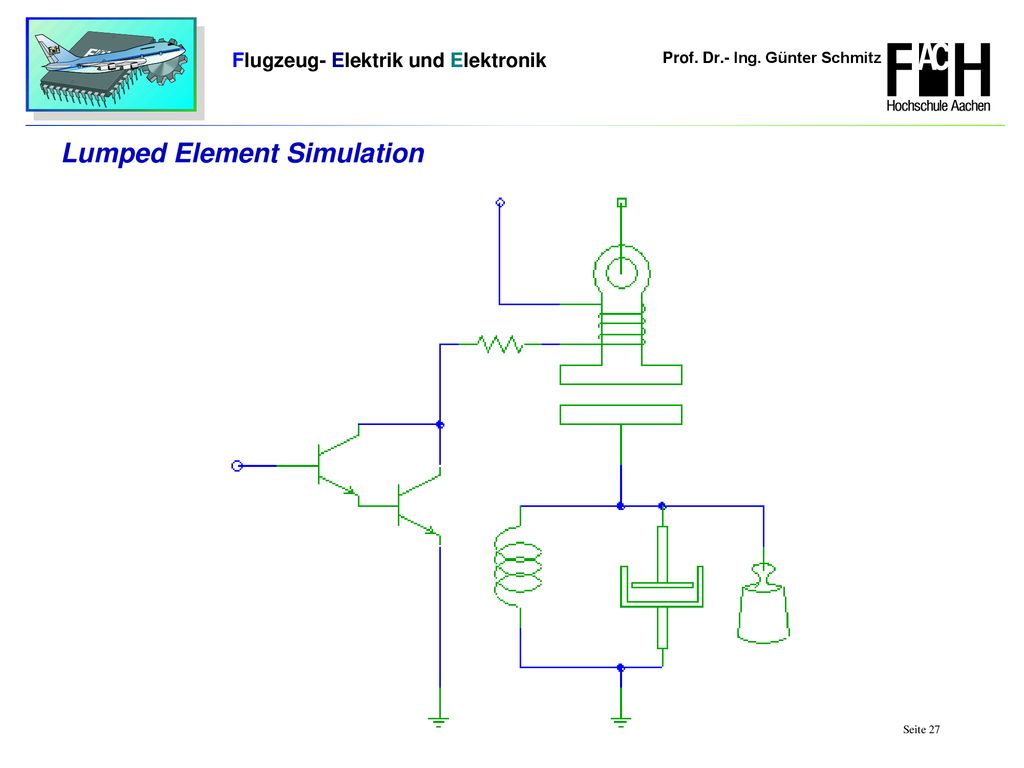

26 Lumped Element Simulation

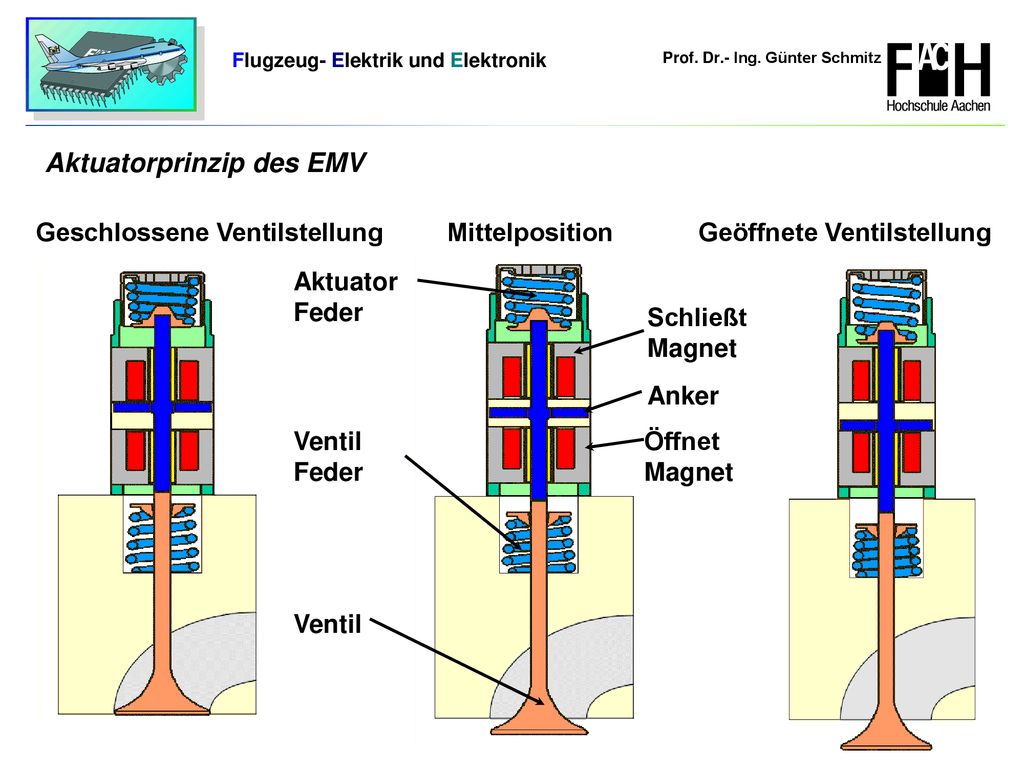

27 Aktuatorprinzip des EMV
Aktuator Feder Schließt Magnet Anker Ventil Feder Ventil Geschlossene Ventilstellung Mittelposition Geöffnete Ventilstellung Öffnet Magnet

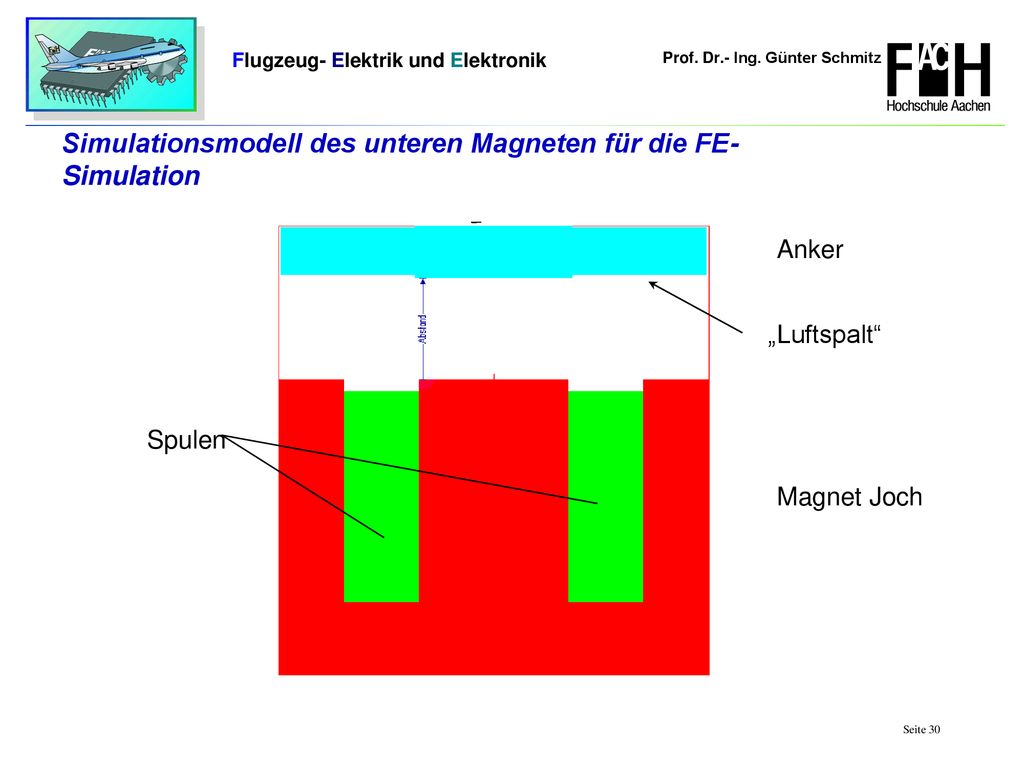

28 Simulationsmodell des unteren Magneten für die FE- Simulation
Anker „Luftspalt“ Spulen Magnet Joch

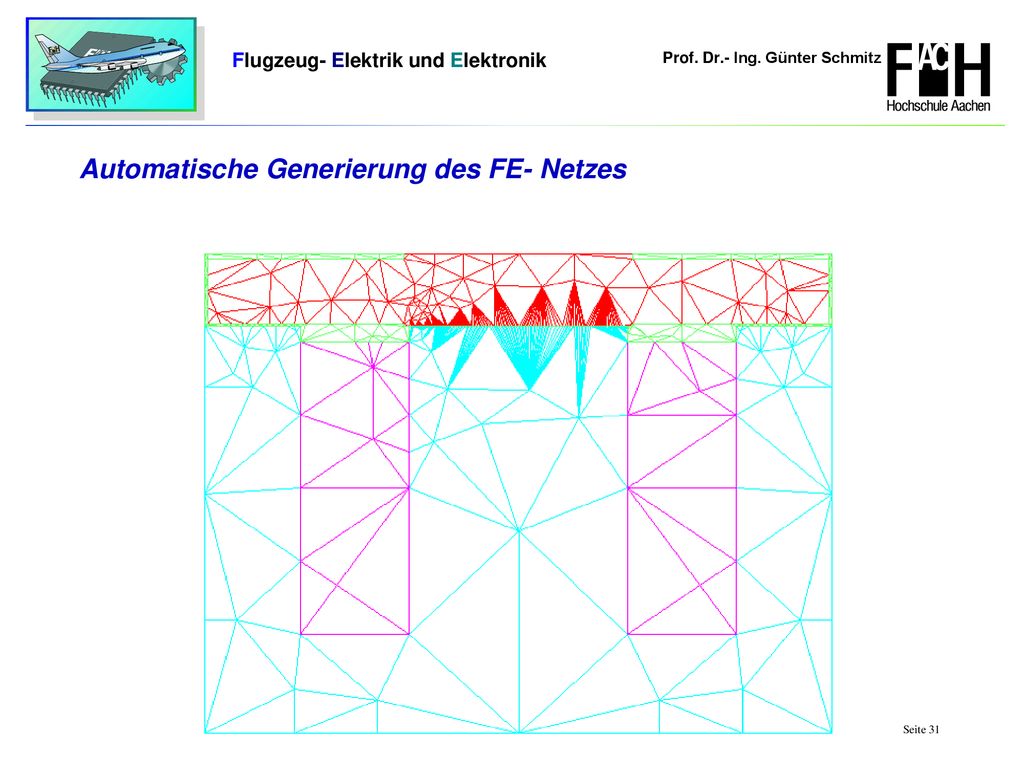

29 Automatische Generierung des FE- Netzes

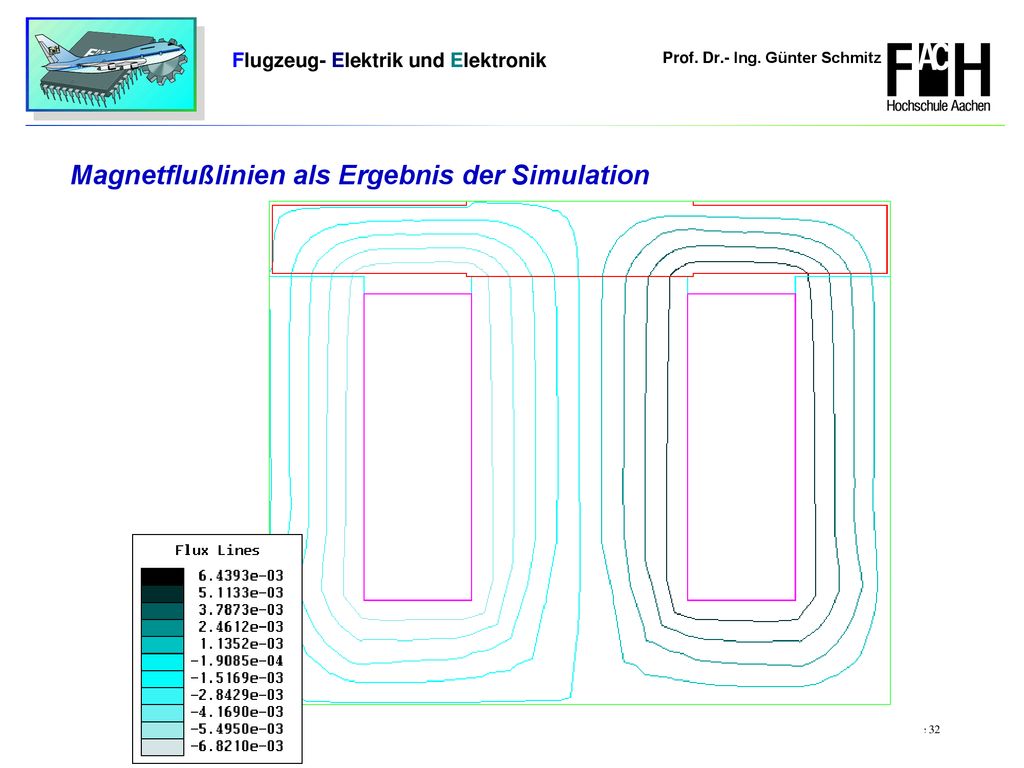

30 Magnetflußlinien als Ergebnis der Simulation

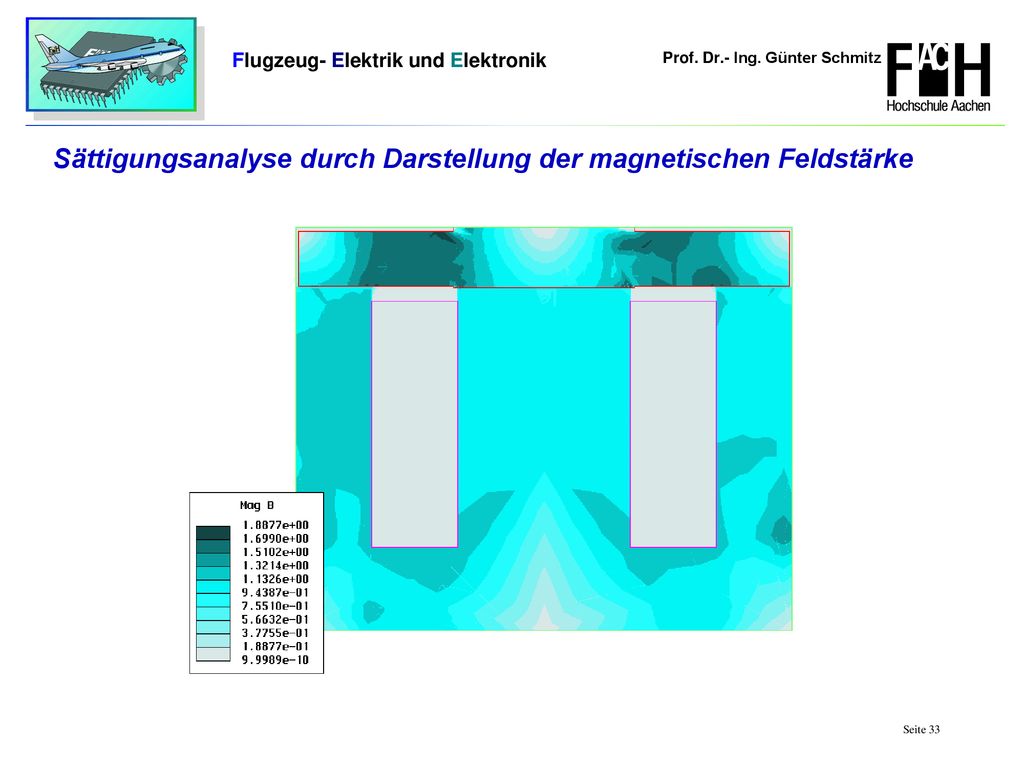

31 Sättigungsanalyse durch Darstellung der magnetischen Feldstärke

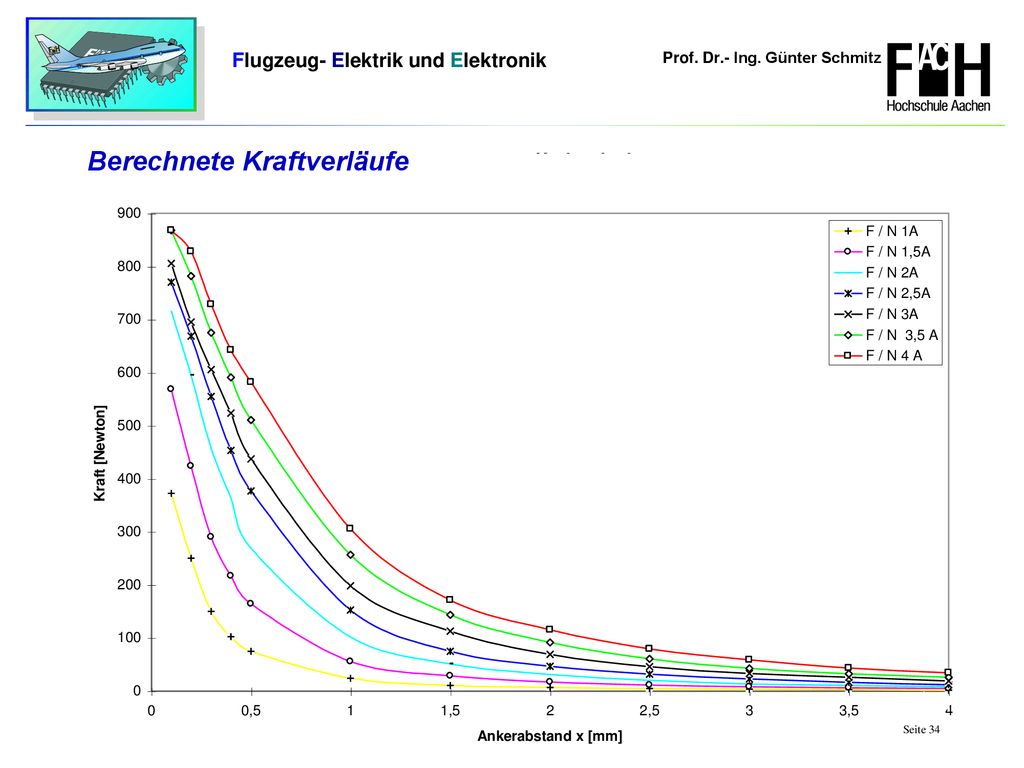

32 Berechnete Kraftverläufe
Force [N] x/mm
