Lufthülle Luftdruck von hPa 1,033 kg/cm2 mehrere Kilometer dick

Präsentation zum Thema: "Lufthülle Luftdruck von hPa 1,033 kg/cm2 mehrere Kilometer dick"—  Präsentation transkript:

1 Lufthülle Luftdruck von 1.013 hPa 1,033 kg/cm2 mehrere Kilometer dick
Saugvorgang Lufthülle Lufthülle mehrere Kilometer dick wird zur Erdmitte angezogen erzeugt auf Meereshöhe (NN) im Mittel auf die Erdoberfläche ein Gewicht von 1,033 kg/cm2 entspricht einem Luftdruck von hPa Abb. 1 Kapitel / Leitfaden zur technischen Ausbildung zum Maschinisten

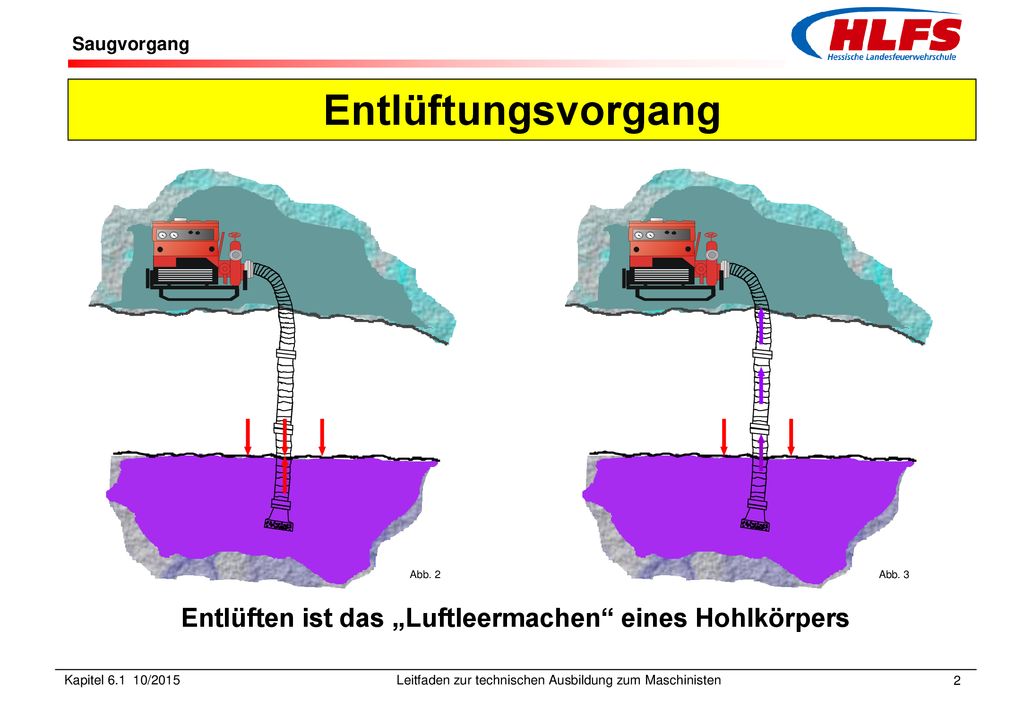

2 Entlüften ist das „Luftleermachen“ eines Hohlkörpers
Saugvorgang Entlüftungsvorgang Abb. 2 Abb. 3 Entlüften ist das „Luftleermachen“ eines Hohlkörpers Kapitel / Leitfaden zur technischen Ausbildung zum Maschinisten

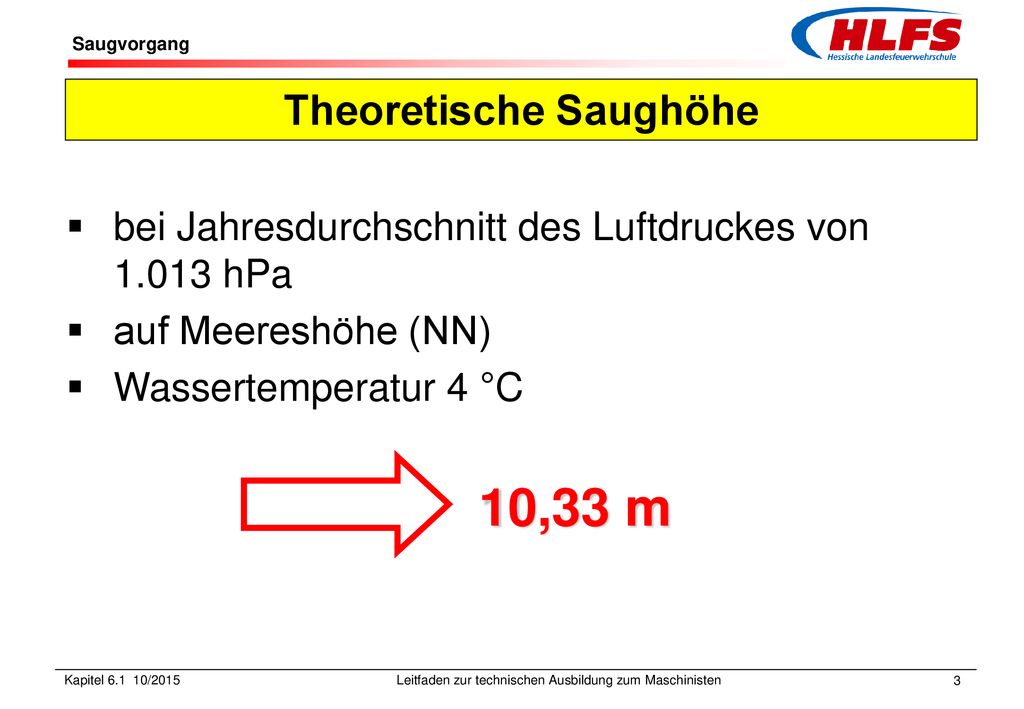

3 Theoretische Saughöhe
Saugvorgang Theoretische Saughöhe bei Jahresdurchschnitt des Luftdruckes von hPa auf Meereshöhe (NN) Wassertemperatur 4 °C 10,33 m Kapitel / Leitfaden zur technischen Ausbildung zum Maschinisten

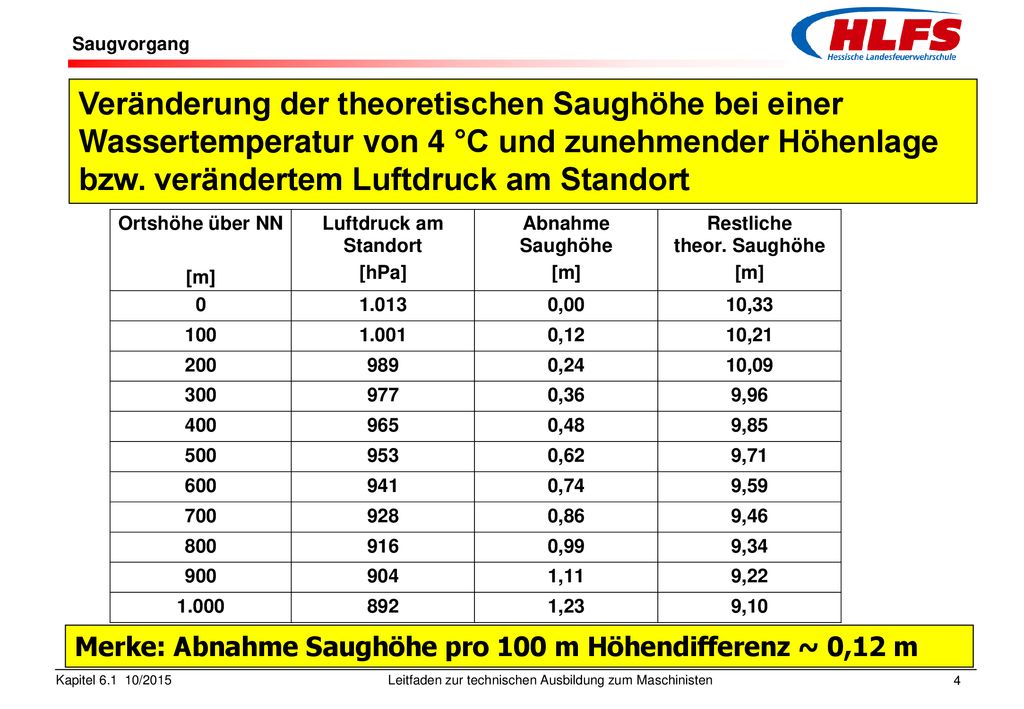

4 Saugvorgang Veränderung der theoretischen Saughöhe bei einer Wassertemperatur von 4 °C und zunehmender Höhenlage bzw. verändertem Luftdruck am Standort Merke: Abnahme Saughöhe pro 100 m Höhendifferenz ~ 0,12 m Kapitel / Leitfaden zur technischen Ausbildung zum Maschinisten

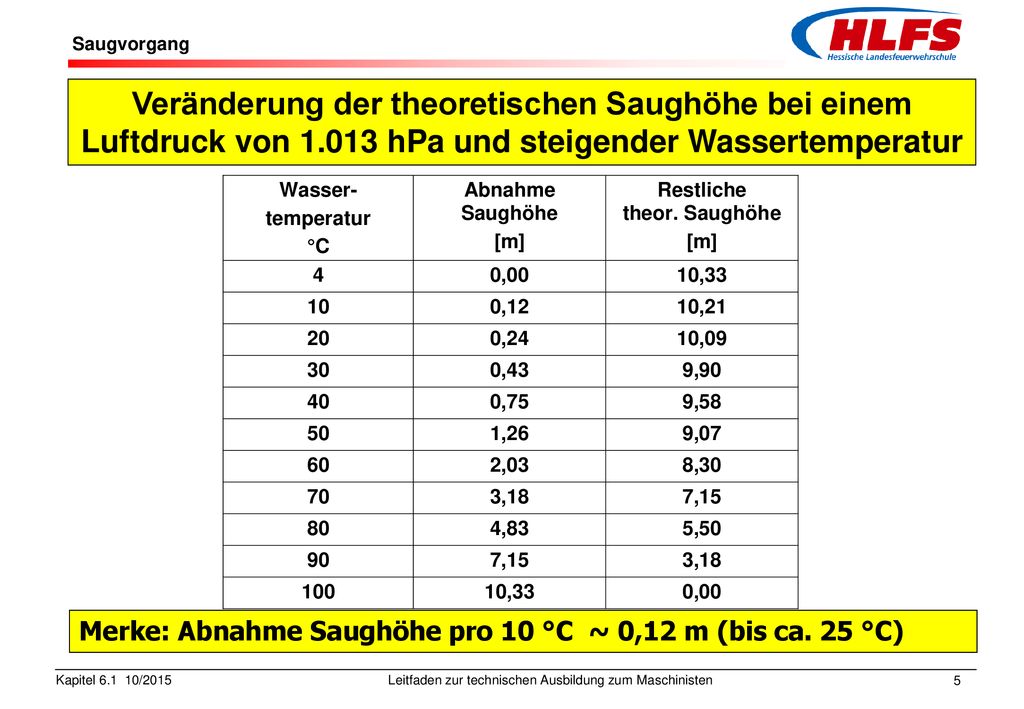

5 Saugvorgang Veränderung der theoretischen Saughöhe bei einem Luftdruck von hPa und steigender Wassertemperatur Merke: Abnahme Saughöhe pro 10 °C ~ 0,12 m (bis ca. 25 °C) Kapitel / Leitfaden zur technischen Ausbildung zum Maschinisten

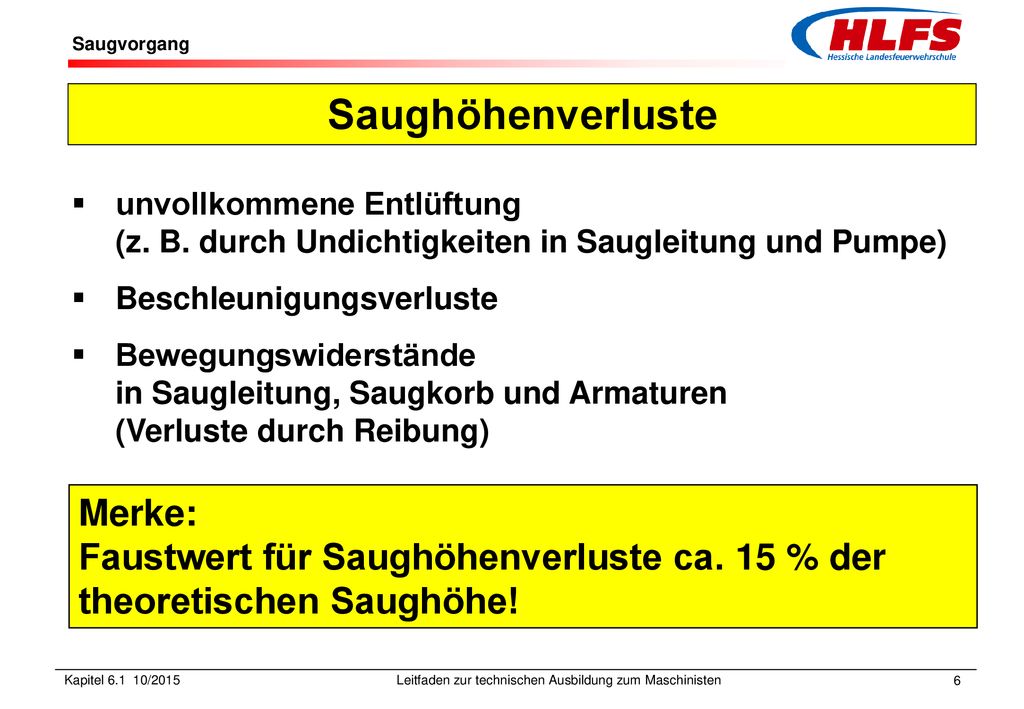

6 Saugvorgang Saughöhenverluste unvollkommene Entlüftung (z. B. durch Undichtigkeiten in Saugleitung und Pumpe) Beschleunigungsverluste Bewegungswiderstände in Saugleitung, Saugkorb und Armaturen (Verluste durch Reibung) Merke: Faustwert für Saughöhenverluste ca. 15 % der theoretischen Saughöhe! Kapitel / Leitfaden zur technischen Ausbildung zum Maschinisten

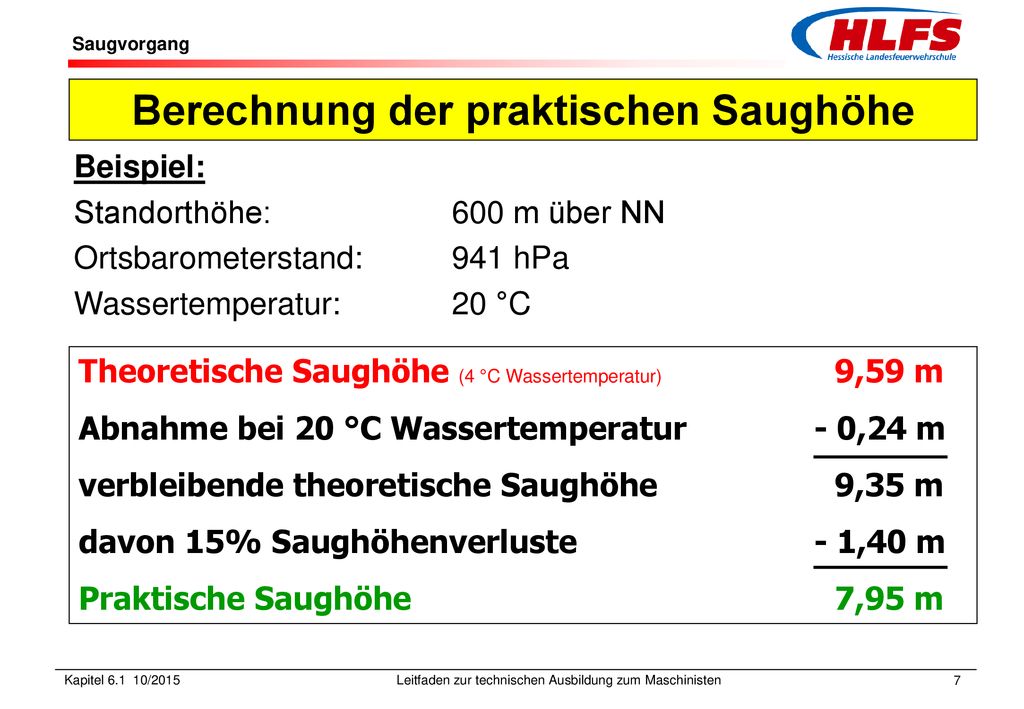

7 Berechnung der praktischen Saughöhe
Saugvorgang Berechnung der praktischen Saughöhe Beispiel: Standorthöhe: 600 m über NN Ortsbarometerstand: 941 hPa Wassertemperatur: 20 °C Theoretische Saughöhe (4 °C Wassertemperatur) 9,59 m Abnahme bei 20 °C Wassertemperatur ,24 m verbleibende theoretische Saughöhe 9,35 m davon 15% Saughöhenverluste ,40 m Praktische Saughöhe ,95 m Kapitel / Leitfaden zur technischen Ausbildung zum Maschinisten

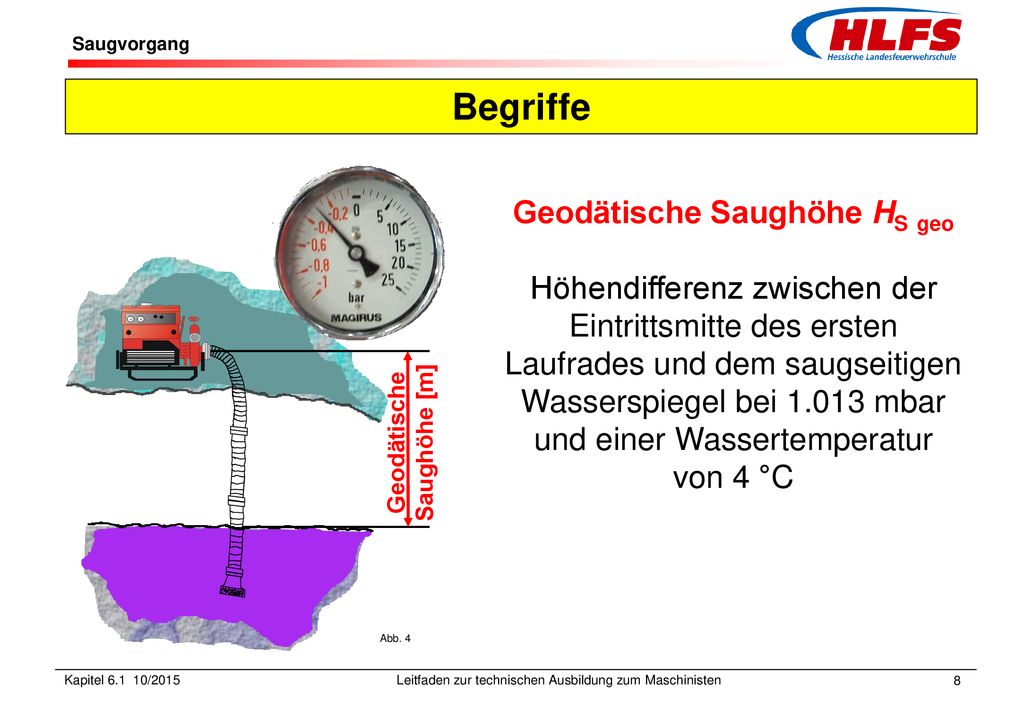

8 Geodätische Saughöhe HS geo
Saugvorgang Begriffe Geodätische Saughöhe HS geo Höhendifferenz zwischen der Eintrittsmitte des ersten Laufrades und dem saugseitigen Wasserspiegel bei mbar und einer Wassertemperatur von 4 °C Geodätische Saughöhe [m] Abb. 4 Kapitel / Leitfaden zur technischen Ausbildung zum Maschinisten

9 Manometrische Saughöhe
Saugvorgang Begriffe Manometrische Saughöhe Ist bei der Wasserförderung > als HS geo ! Manometrische Saughöhe = Geodätische Saughöhe + Summe aller Saughöhenverluste Abb. 5 Kapitel / Leitfaden zur technischen Ausbildung zum Maschinisten

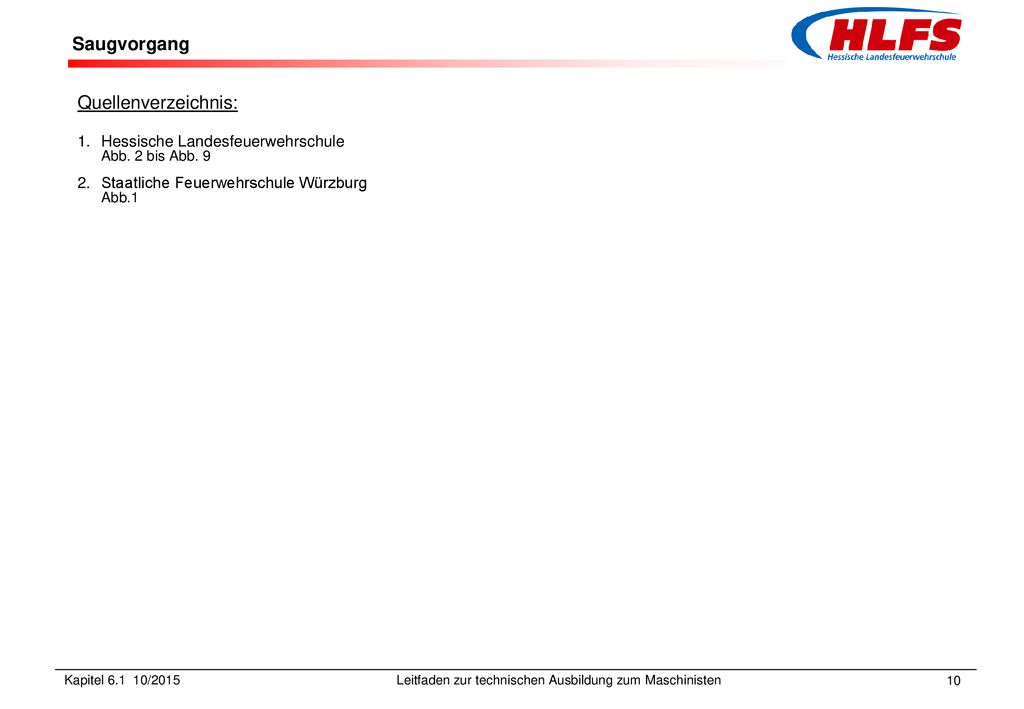

10 Saugvorgang Quellenverzeichnis:
Hessische Landesfeuerwehrschule Abb. 2 bis Abb. 9 Staatliche Feuerwehrschule Würzburg Abb.1 Kapitel / Leitfaden zur technischen Ausbildung zum Maschinisten 10
