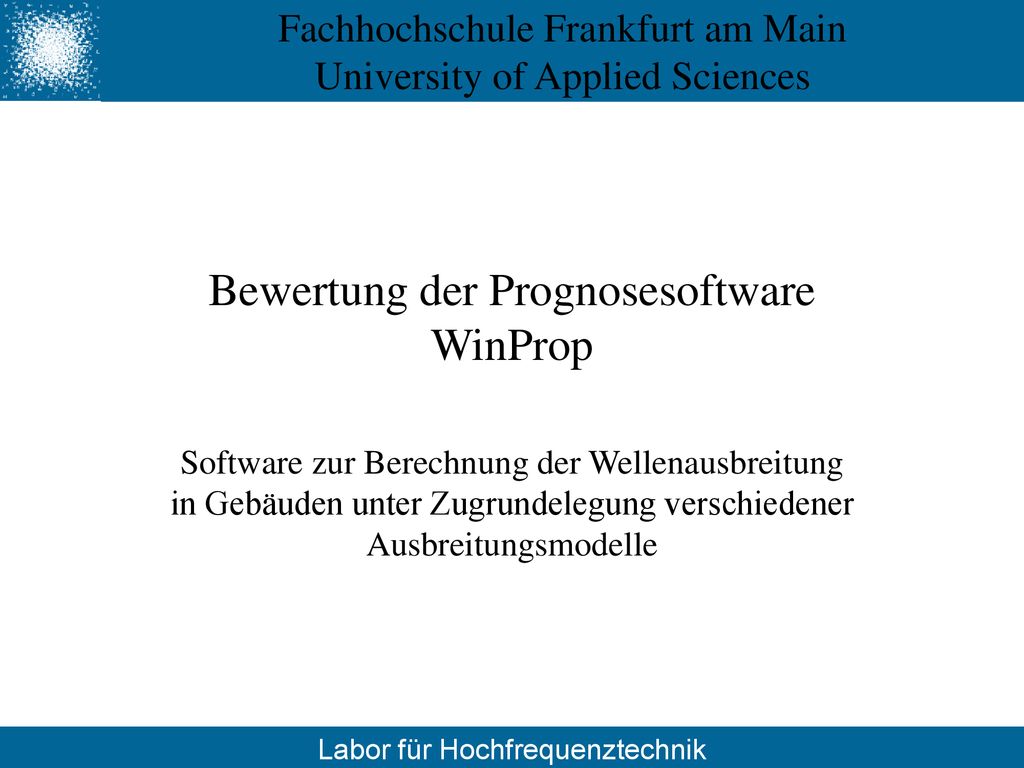

1 Bewertung der Prognosesoftware WinProp
Software zur Berechnung der Wellenausbreitung in Gebäuden unter Zugrundelegung verschiedener Ausbreitungsmodelle

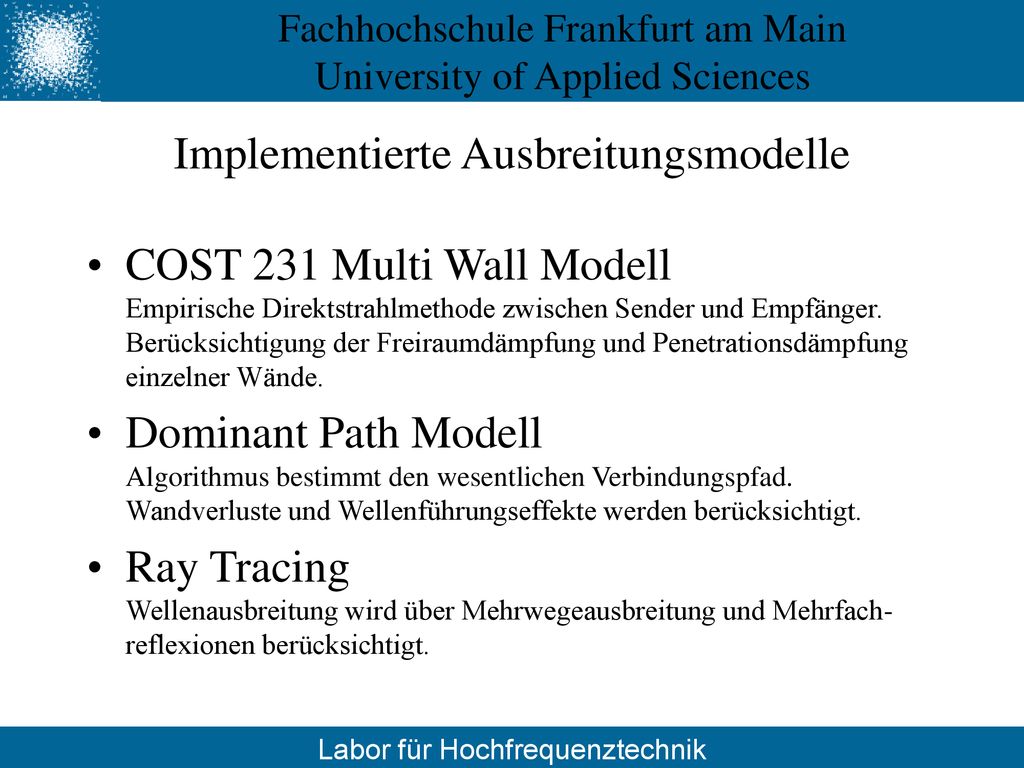

2 Implementierte Ausbreitungsmodelle
COST 231 Multi Wall Modell Empirische Direktstrahlmethode zwischen Sender und Empfänger. Berücksichtigung der Freiraumdämpfung und Penetrationsdämpfung einzelner Wände. Dominant Path Modell Algorithmus bestimmt den wesentlichen Verbindungspfad. Wandverluste und Wellenführungseffekte werden berücksichtigt. Ray Tracing Wellenausbreitung wird über Mehrwegeausbreitung und Mehrfach-reflexionen berücksichtigt.

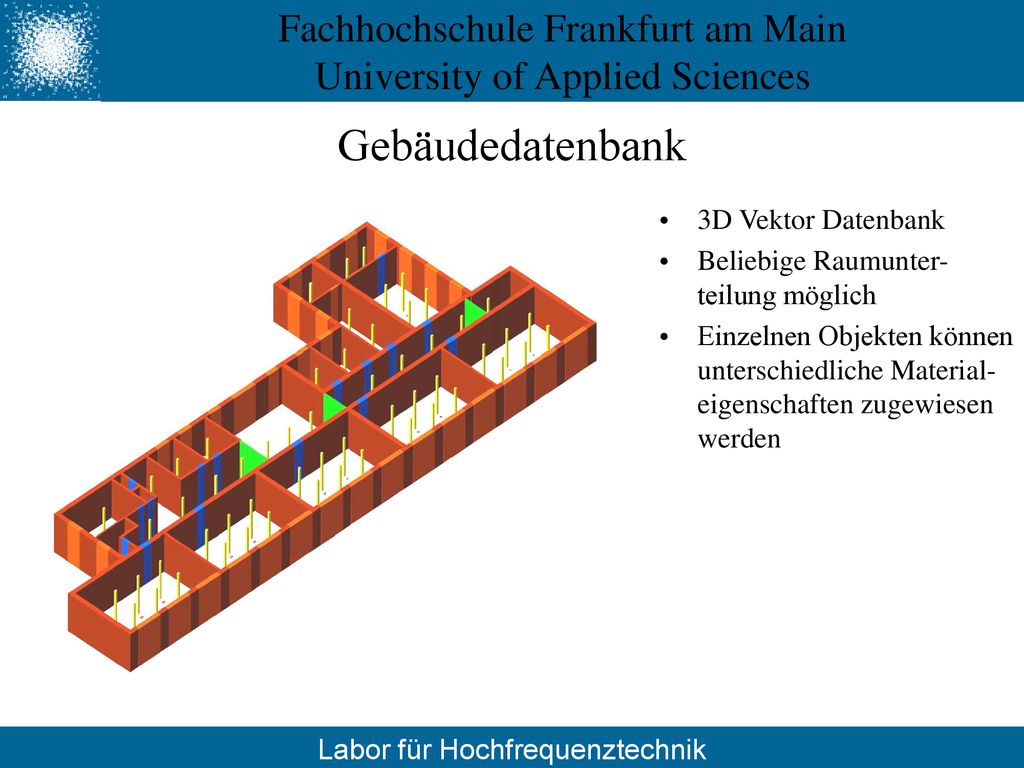

3 Gebäudedatenbank 3D Vektor Datenbank
Beliebige Raumunter-teilung möglich Einzelnen Objekten können unterschiedliche Material-eigenschaften zugewiesen werden

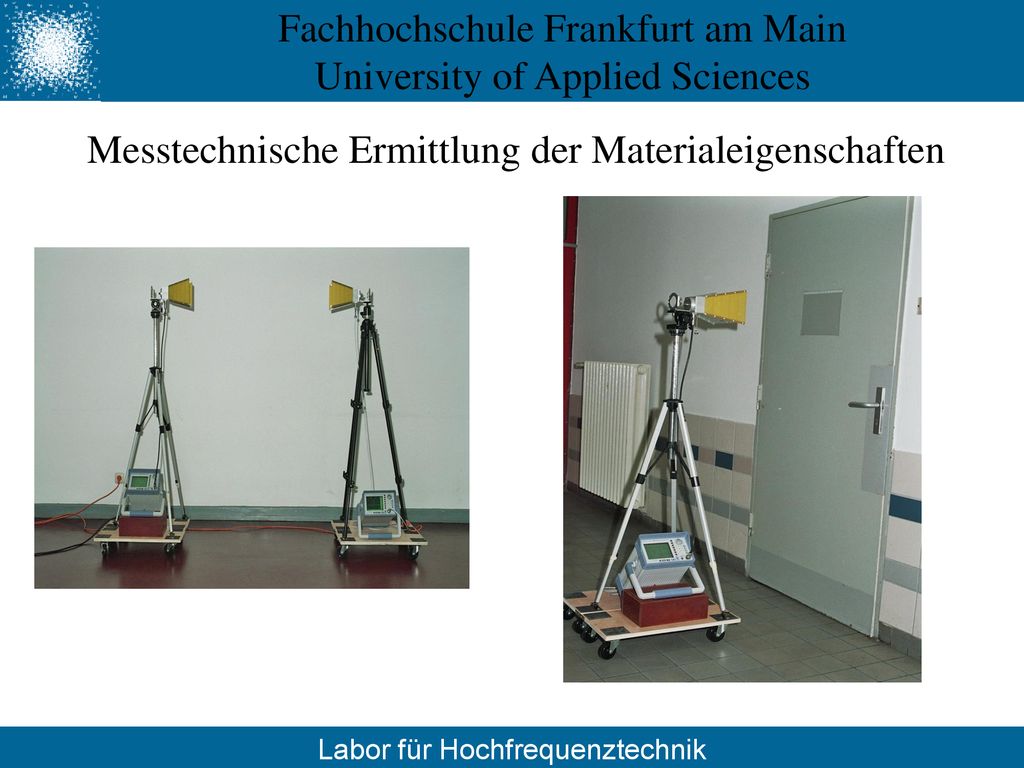

4 Messtechnische Ermittlung der Materialeigenschaften

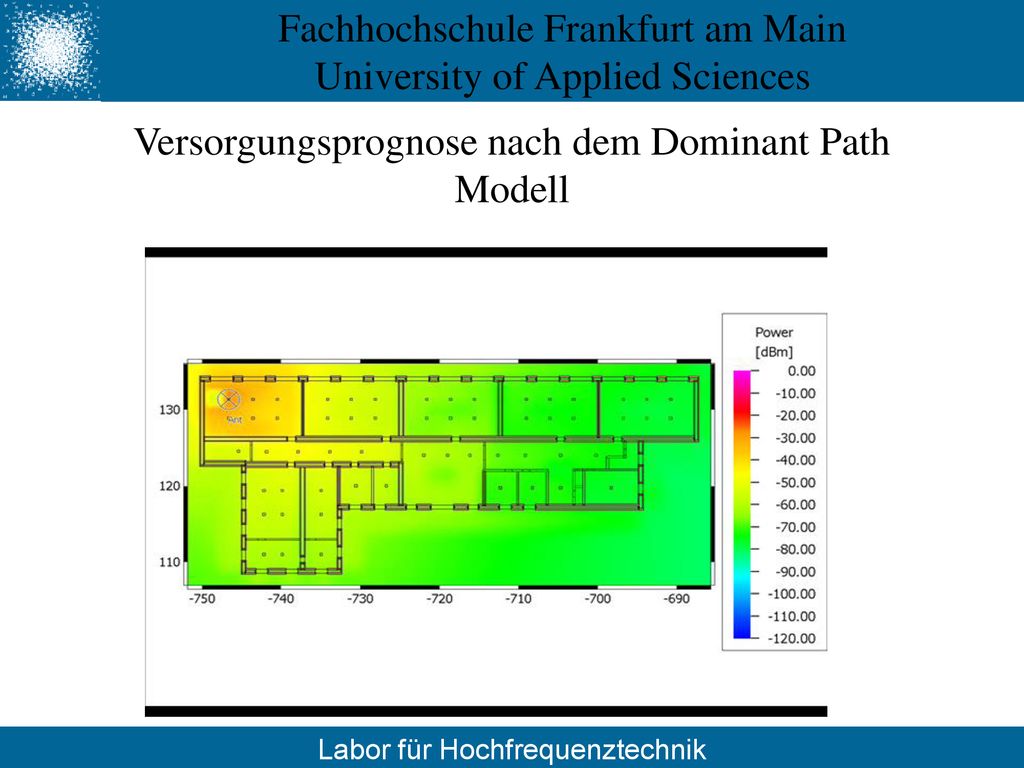

5 Versorgungsprognose nach dem Dominant Path Modell

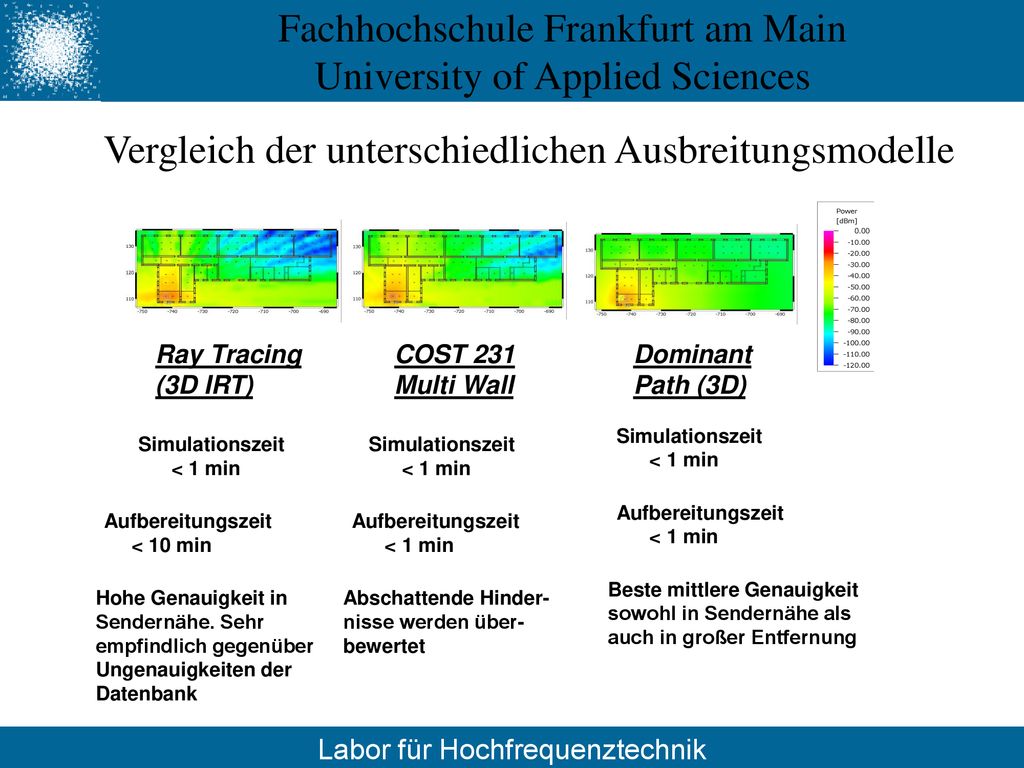

6 Vergleich der unterschiedlichen Ausbreitungsmodelle
Ray Tracing (3D IRT) COST 231 Multi Wall Dominant Path (3D) Simulationszeit < 1 min Simulationszeit < 1 min Simulationszeit < 1 min Aufbereitungszeit < 1 min Aufbereitungszeit < 10 min Aufbereitungszeit < 1 min Beste mittlere Genauigkeit sowohl in Sendernähe als auch in großer Entfernung Hohe Genauigkeit in Sendernähe. Sehr empfindlich gegenüber Ungenauigkeiten der Datenbank Abschattende Hinder-nisse werden über-bewertet
