Urbane Sturzfluten können jeden (be)treffen

Präsentation zum Thema: "Urbane Sturzfluten können jeden (be)treffen"—  Präsentation transkript:

1 Urbane Sturzfluten können jeden (be)treffen
Lehrerbesprechung der Kanal- und Kläranlagen-Nachbarschaften am 14./15. Februar 2017 in Landshut Urbane Sturzfluten können jeden (be)treffen ortsfeste Gewitterzelle über Herrsching im Juli 2016 AWA-Ammersee gKU Mitterweg 1 82211 Herrsching Dipl.-Ing.(FH) Thomas Jacobs

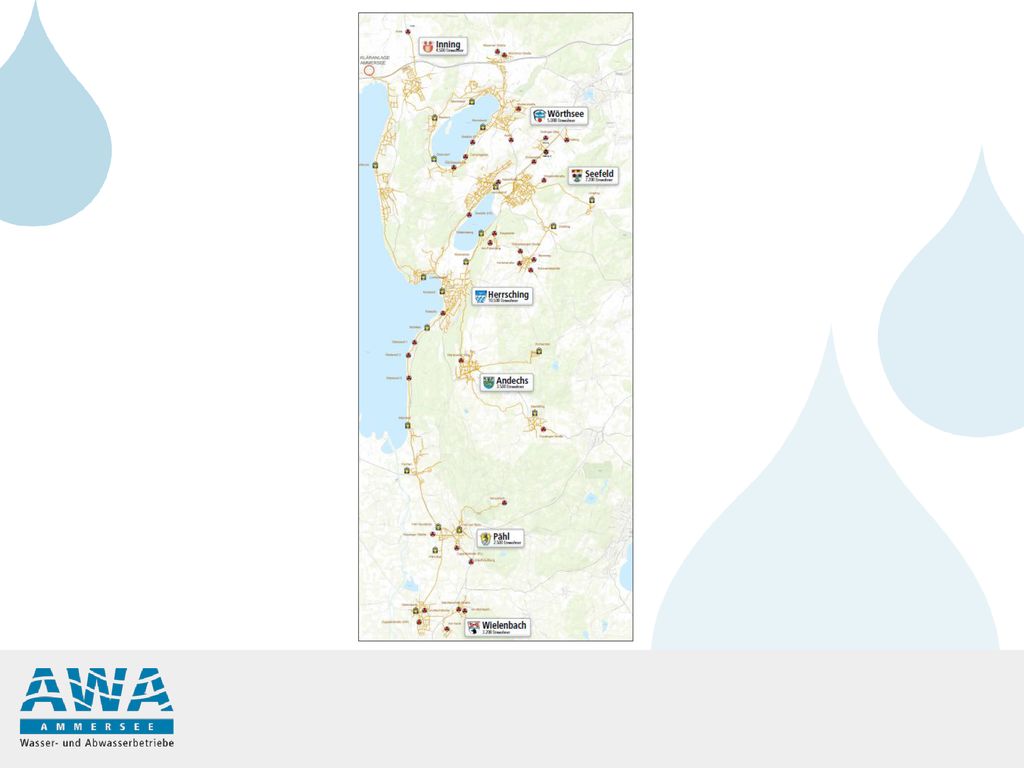

2 Entsorgungsgebiet der AWA

3

4

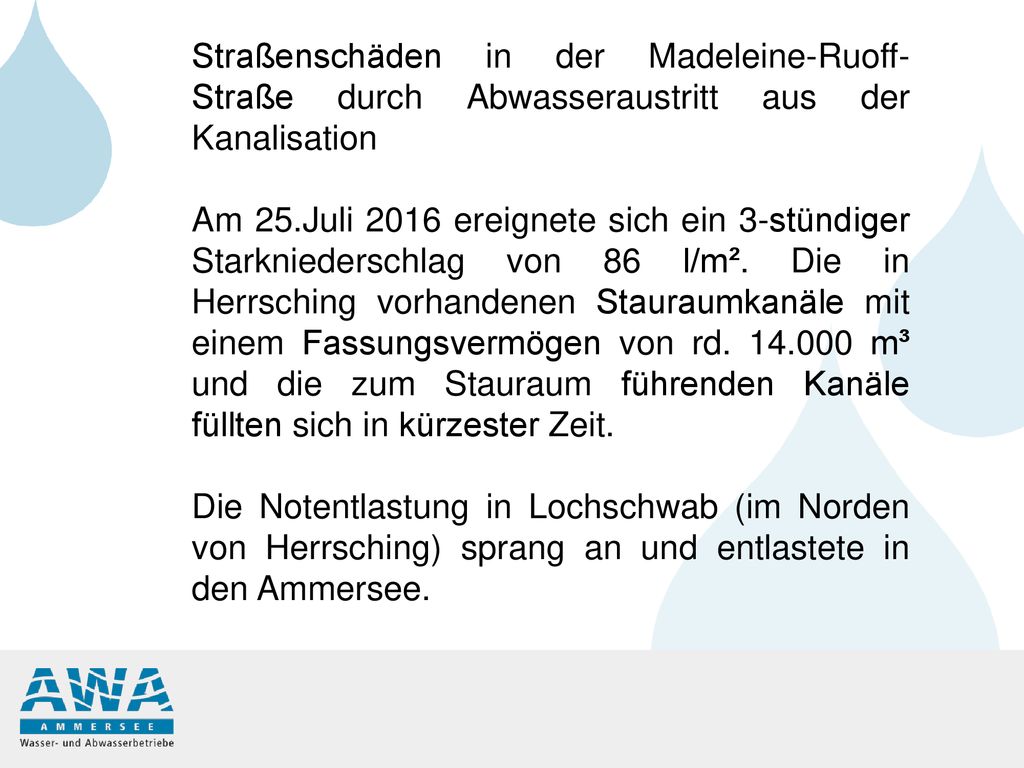

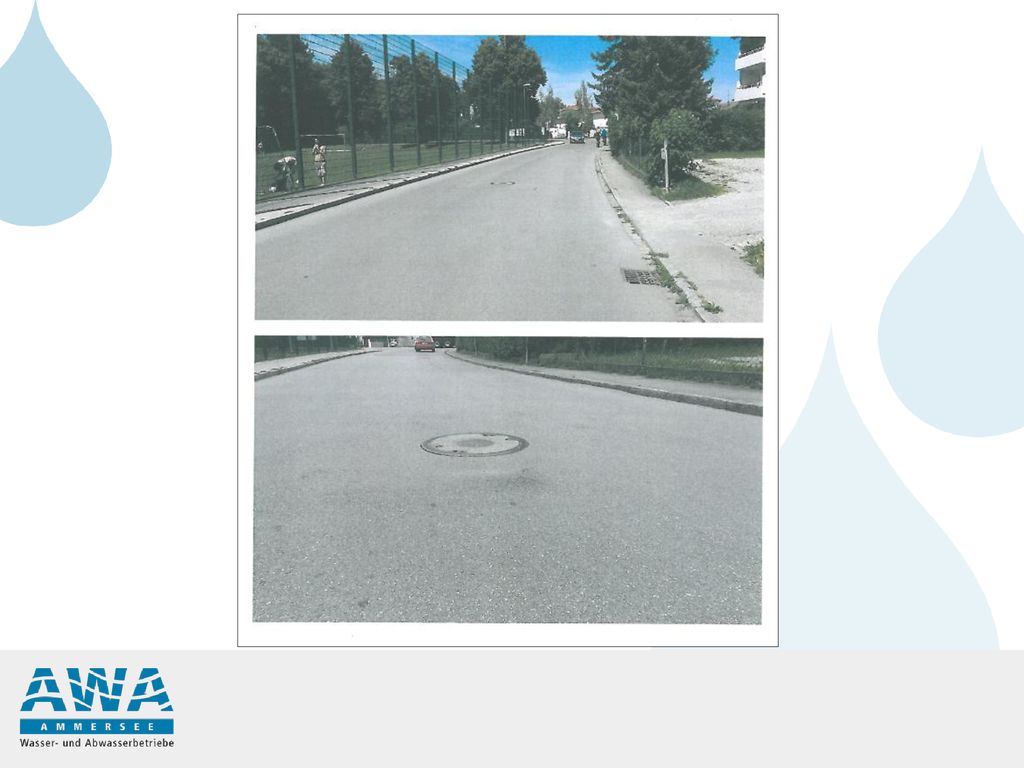

5 Straßenschäden in der Madeleine-Ruoff-Straße durch Abwasseraustritt aus der Kanalisation

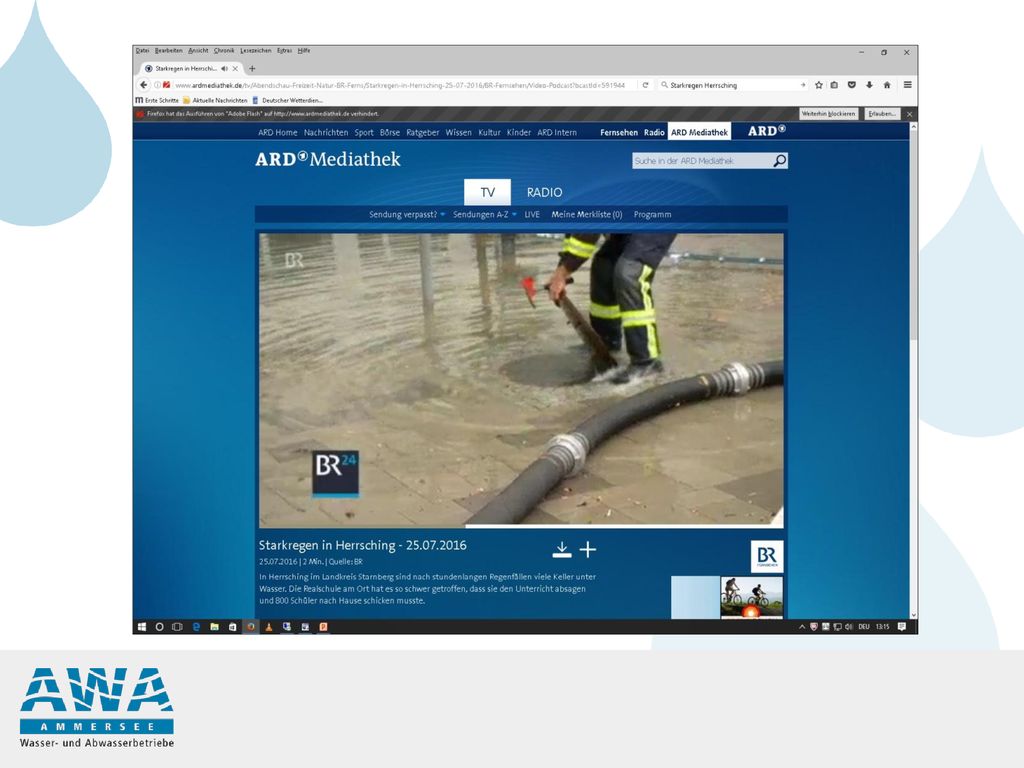

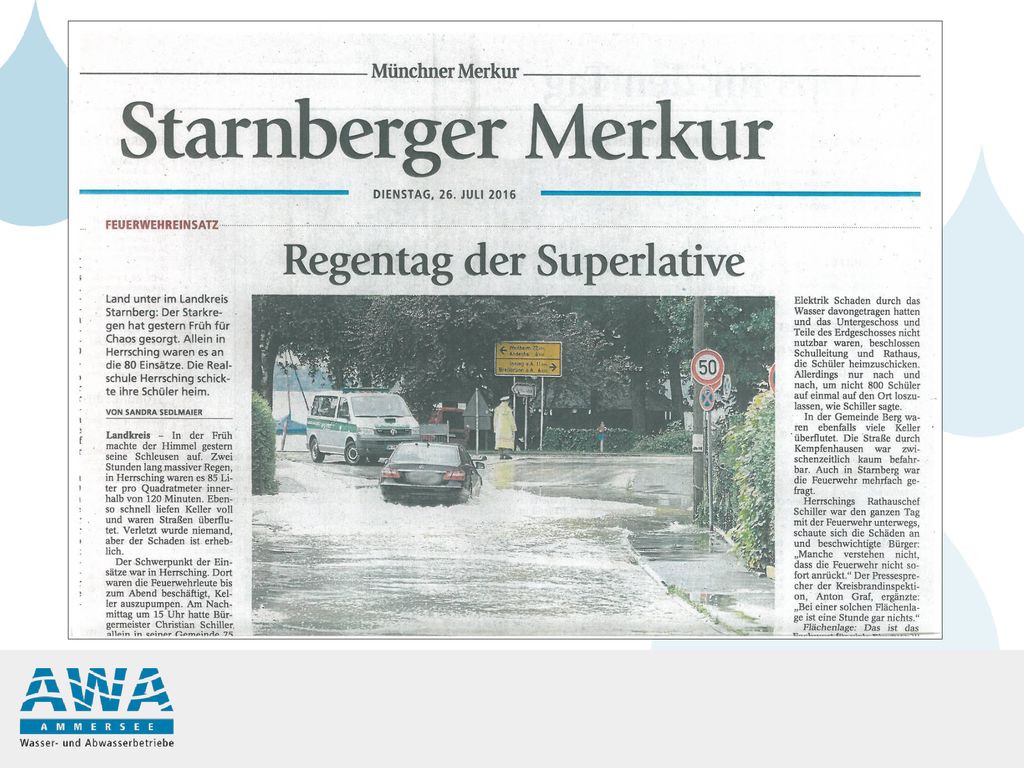

Am 25.Juli 2016 ereignete sich ein 3-stündiger Starkniederschlag von 86 l/m². Die in Herrsching vorhandenen Stauraumkanäle mit einem Fassungsvermögen von rd m³ und die zum Stauraum führenden Kanäle füllten sich in kürzester Zeit. Die Notentlastung in Lochschwab (im Norden von Herrsching) sprang an und entlastete in den Ammersee.

6 Wasserstand Pumpensumpf GPW Lochschwab (Stauraumkanal)
Extrem schneller Wasseranstieg im Stauraumkanal Wasserstand Pumpensumpf GPW Lochschwab (Stauraumkanal)

7 Was nicht bemerkt wurde:

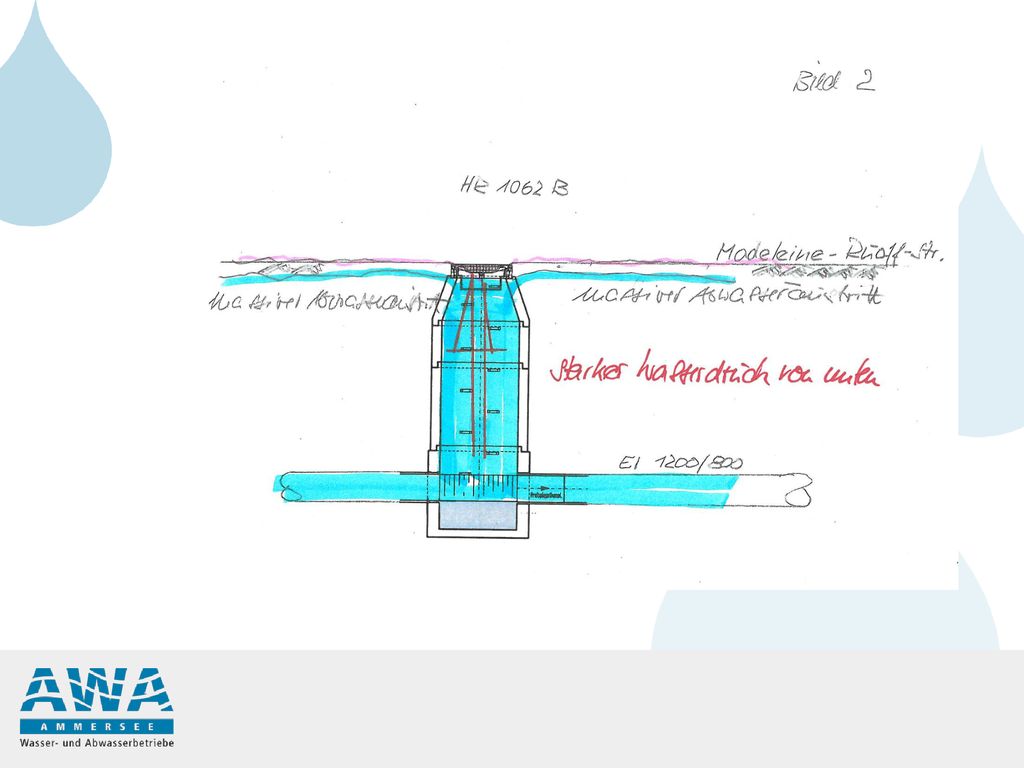

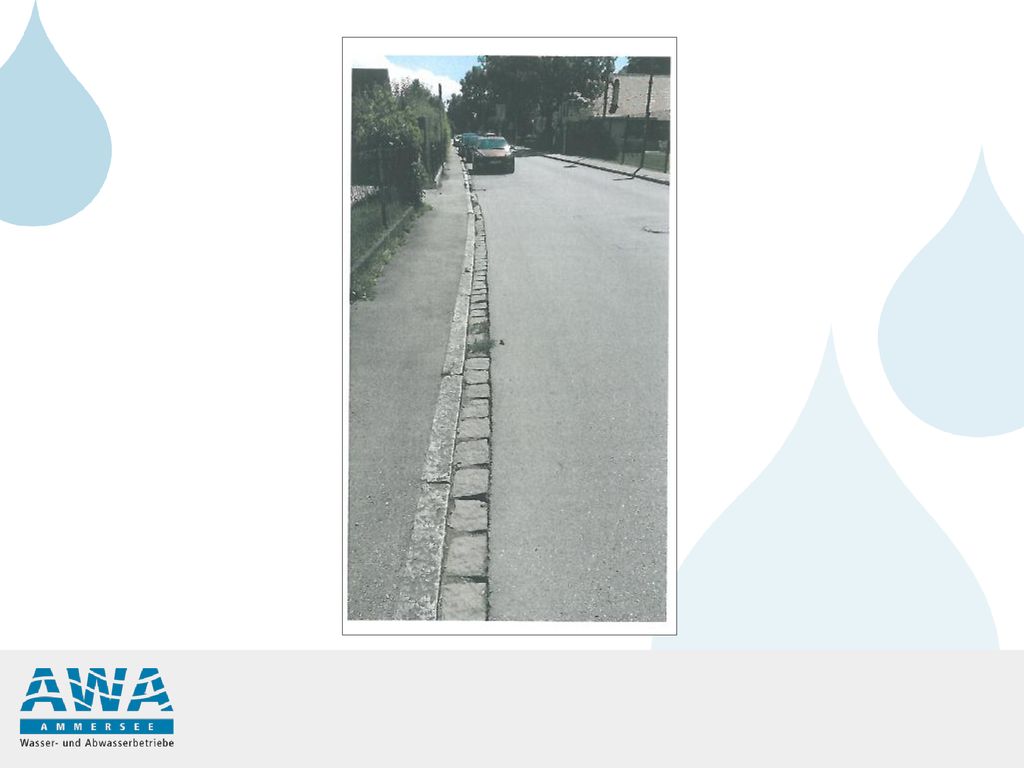

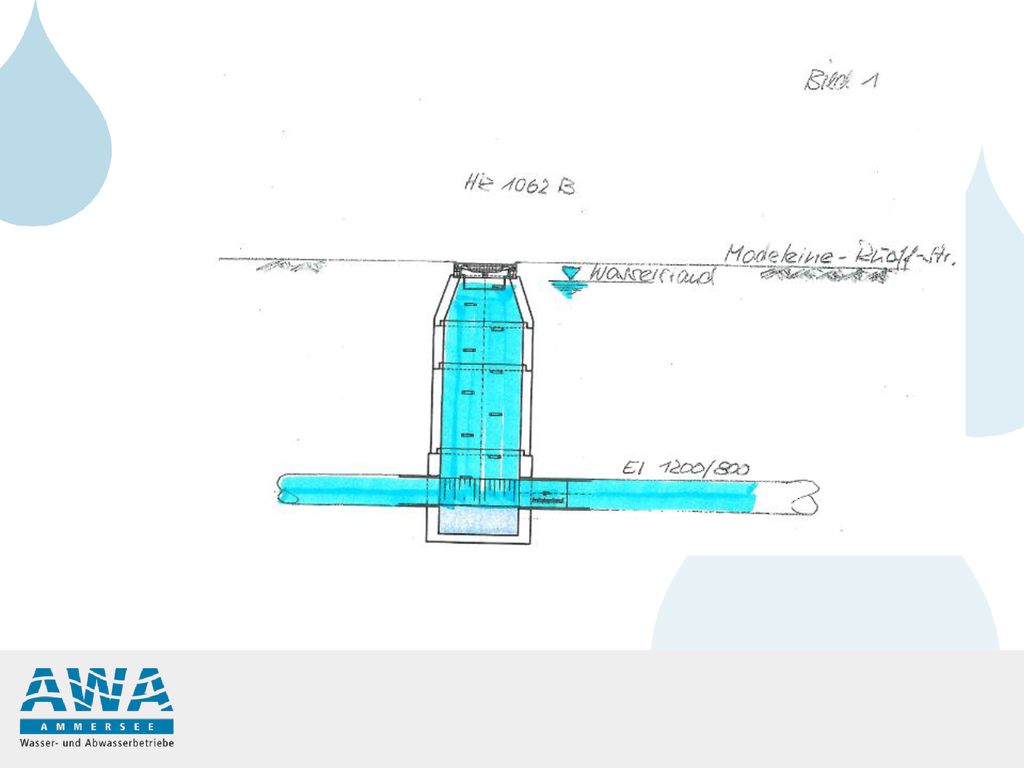

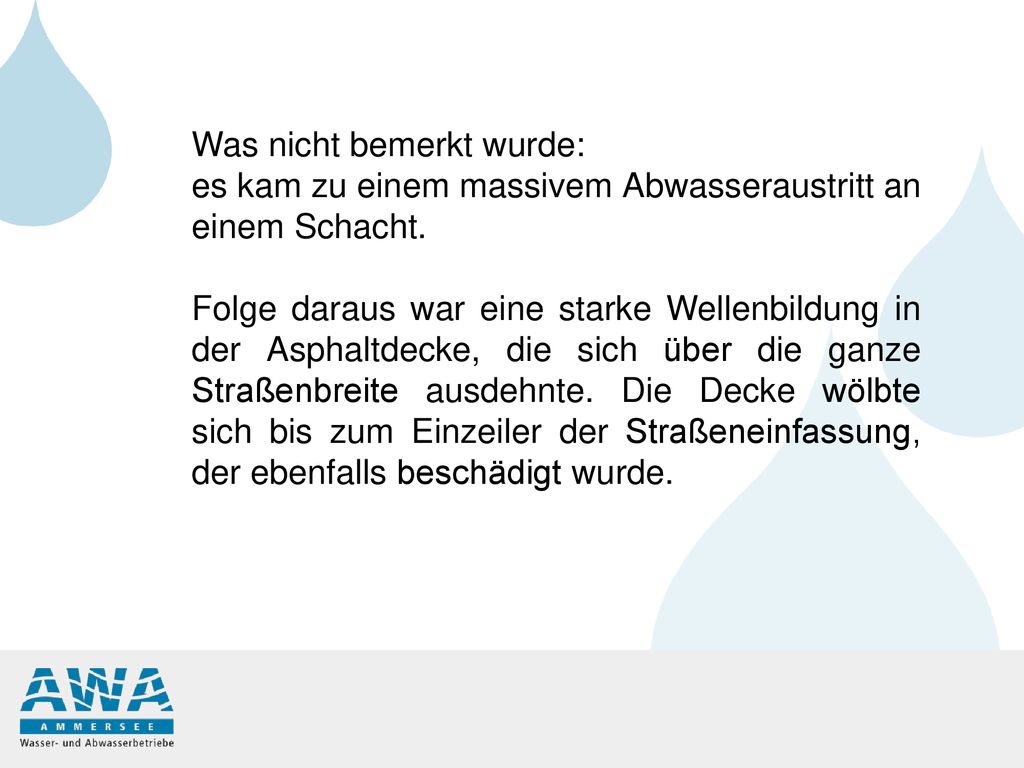

es kam zu einem massivem Abwasseraustritt an einem Schacht. Folge daraus war eine starke Wellenbildung in der Asphaltdecke, die sich über die ganze Straßenbreite ausdehnte. Die Decke wölbte sich bis zum Einzeiler der Straßeneinfassung, der ebenfalls beschädigt wurde.

8

9

10

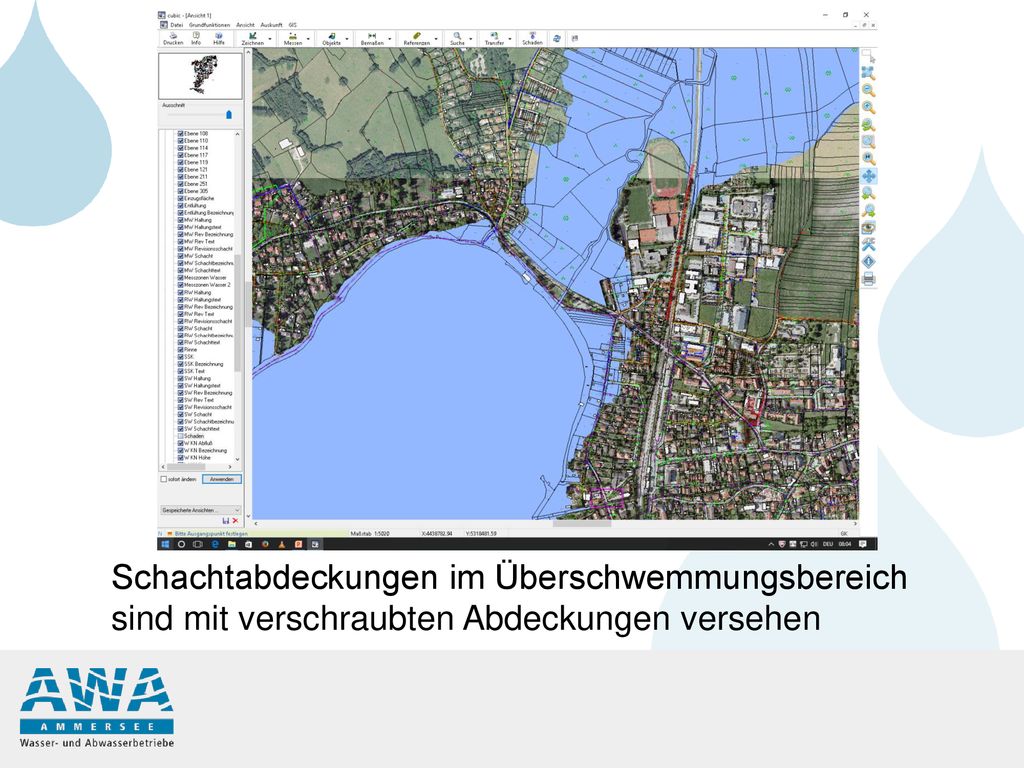

11 Schachtabdeckungen im Überschwemmungsbereich

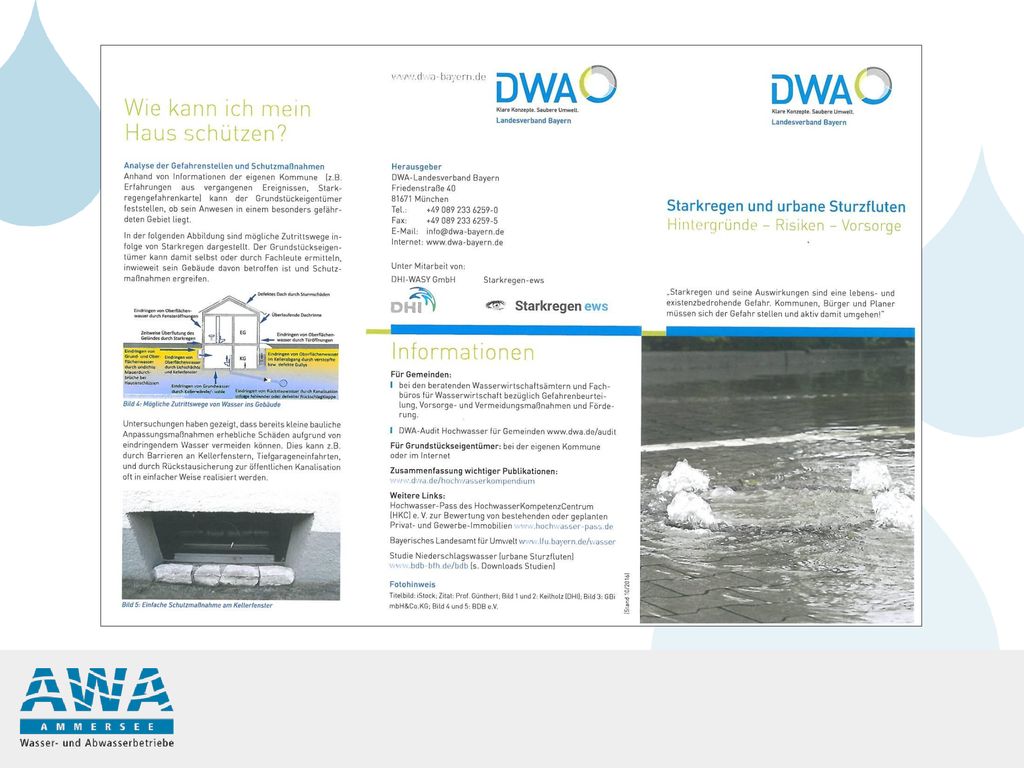

sind mit verschraubten Abdeckungen versehen

12

13

14

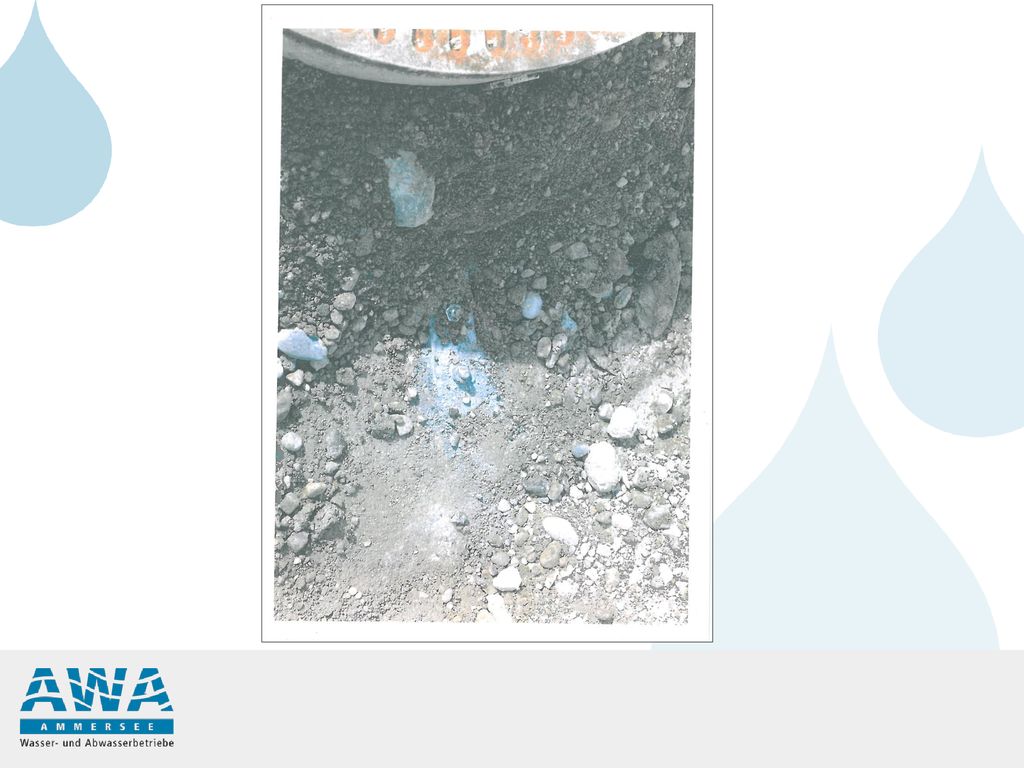

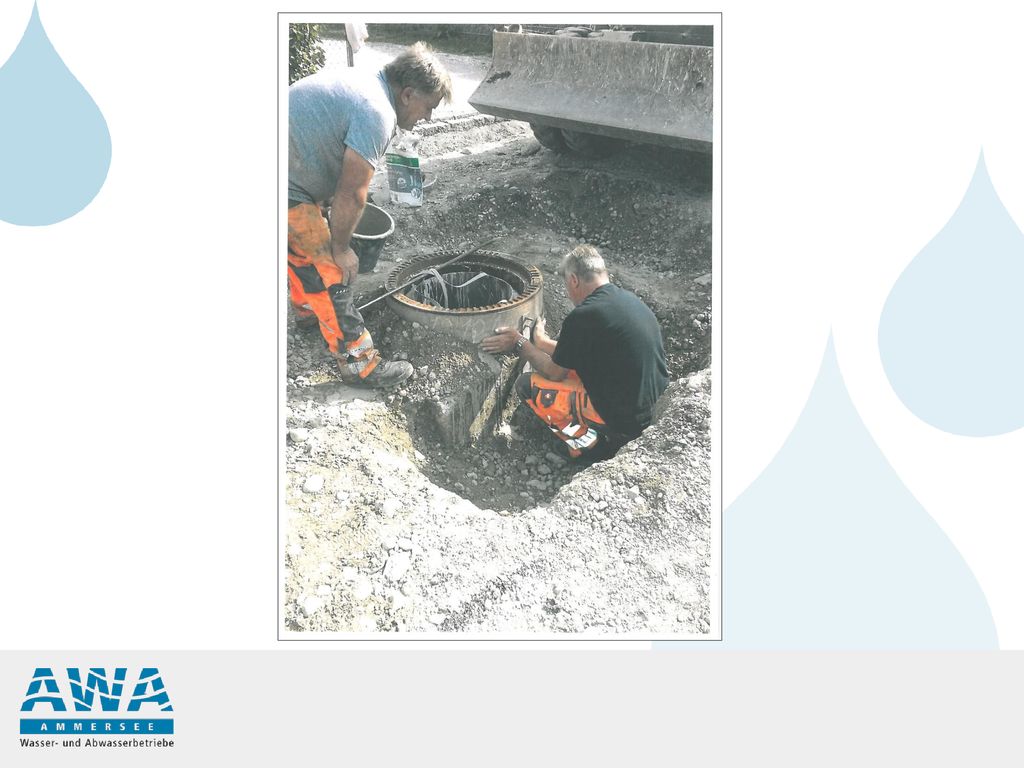

15 Kraftschlüssige Verbindung zwischen Schachtabdeckung und Konus herstellen

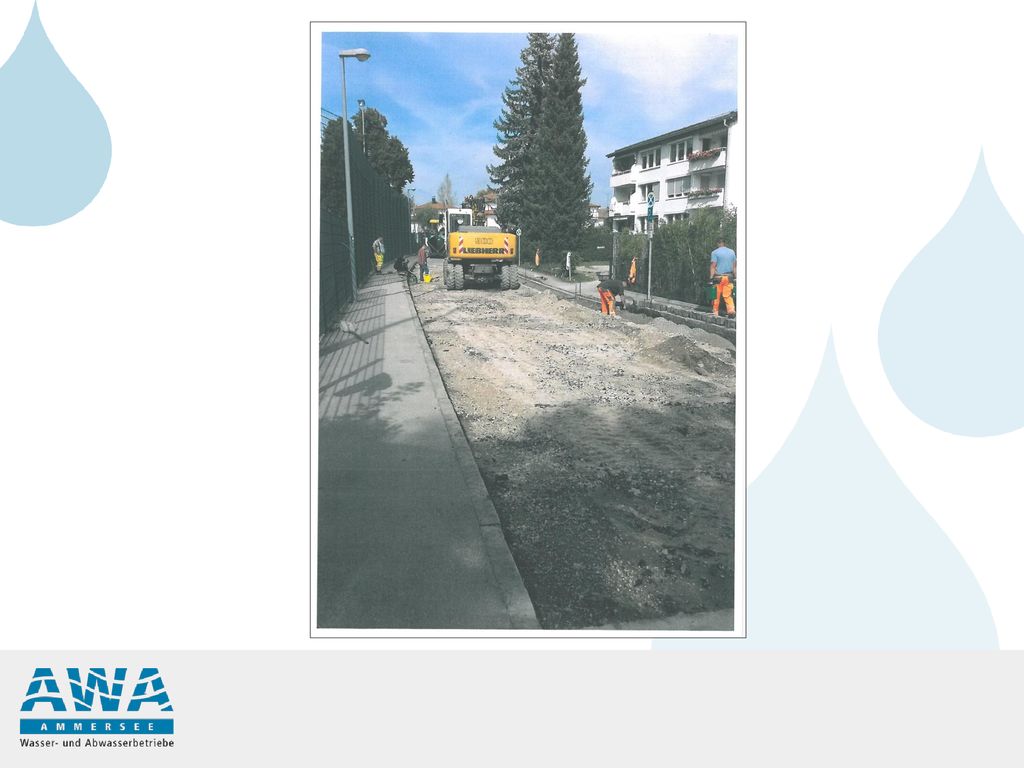

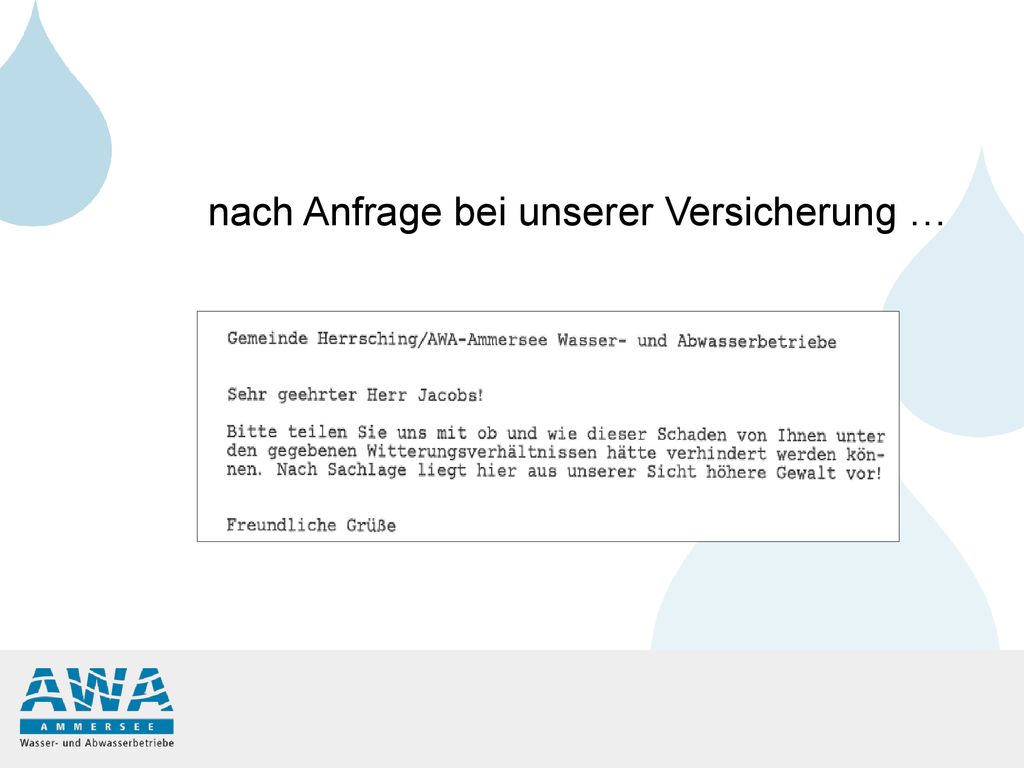

16 nach Anfrage bei unserer Versicherung …

17

18

19
