Erfassungsgrade von Schweißrauchabsaugverfahren

Präsentation zum Thema: "Erfassungsgrade von Schweißrauchabsaugverfahren"—  Präsentation transkript:

1 Erfassungsgrade von Schweißrauchabsaugverfahren
BGHM Innovationstag 2018 Rolf Woyzella, BGHM Innovationstag 2018/ Mainz

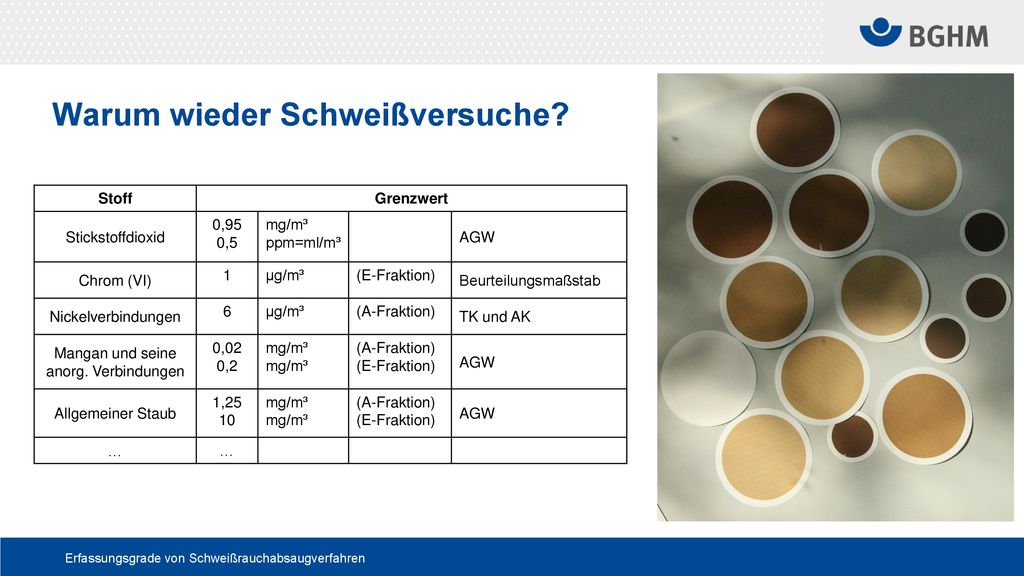

2 Warum wieder Schweißversuche?
Stoff Grenzwert Stickstoffdioxid 0,95 0,5 mg/m³ ppm=ml/m³ AGW Chrom (VI) 1 μg/m³ (E-Fraktion) Beurteilungsmaßstab Nickelverbindungen 6 (A-Fraktion) TK und AK Mangan und seine anorg. Verbindungen 0,02 0,2 Allgemeiner Staub 1,25 10 … Erfassungsgrade von Schweißrauchabsaugverfahren

3 Die systematische Betrachtung
EMISSIONEN Die systematische Betrachtung EXPOSITION AUSWIRKUNGEN Entzündungs-marker Berufskrankheit Erfassungsgrade von Schweißrauchabsaugverfahren

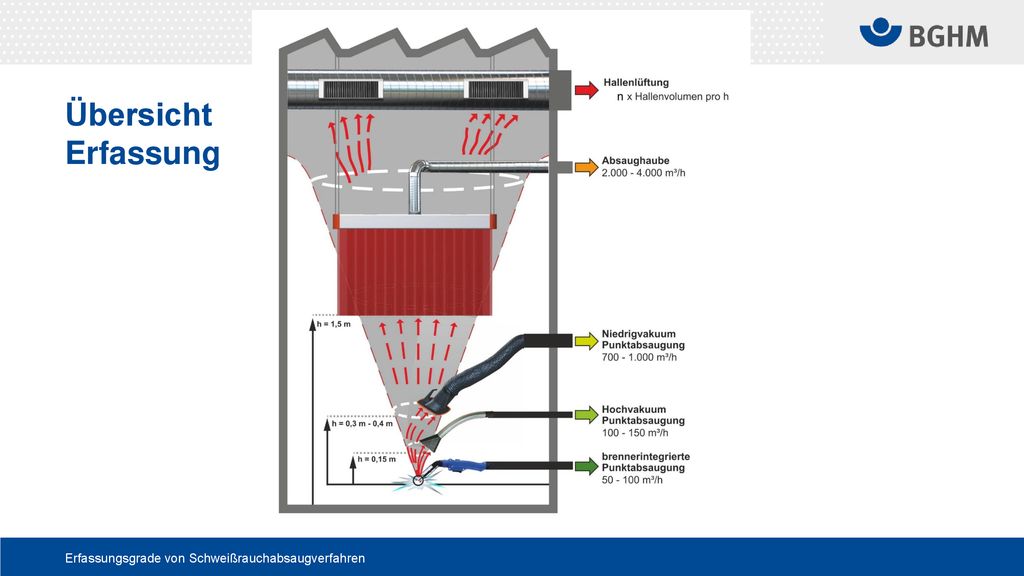

4 Übersicht Erfassung Erfassungsgrade von Schweißrauchabsaugverfahren

5 Wer ist betroffen? Erfassungsgrade von Schweißrauchabsaugverfahren

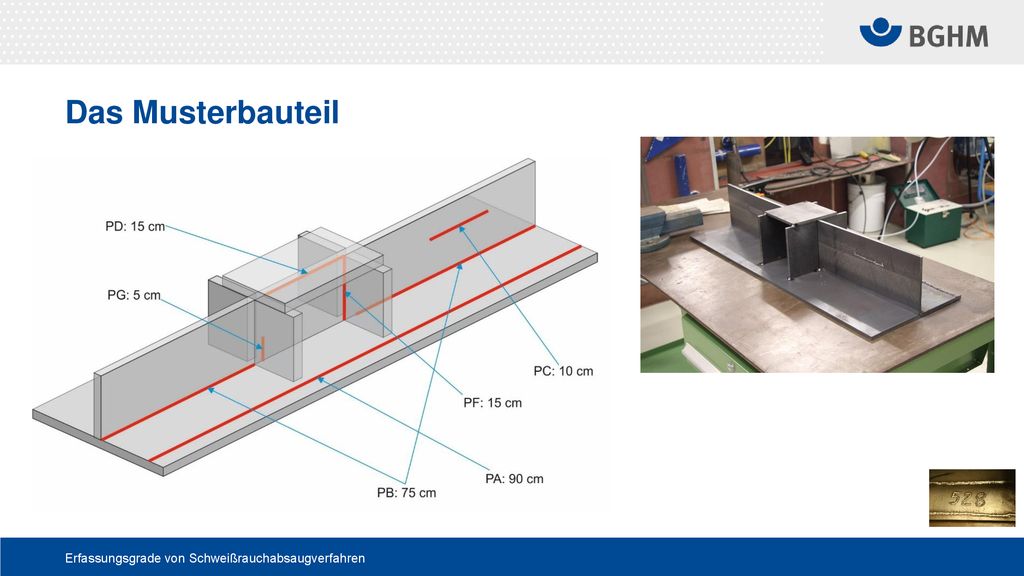

6 Das Musterbauteil Erfassungsgrade von Schweißrauchabsaugverfahren

7 Das „Labor“ Erfassungsgrade von Schweißrauchabsaugverfahren

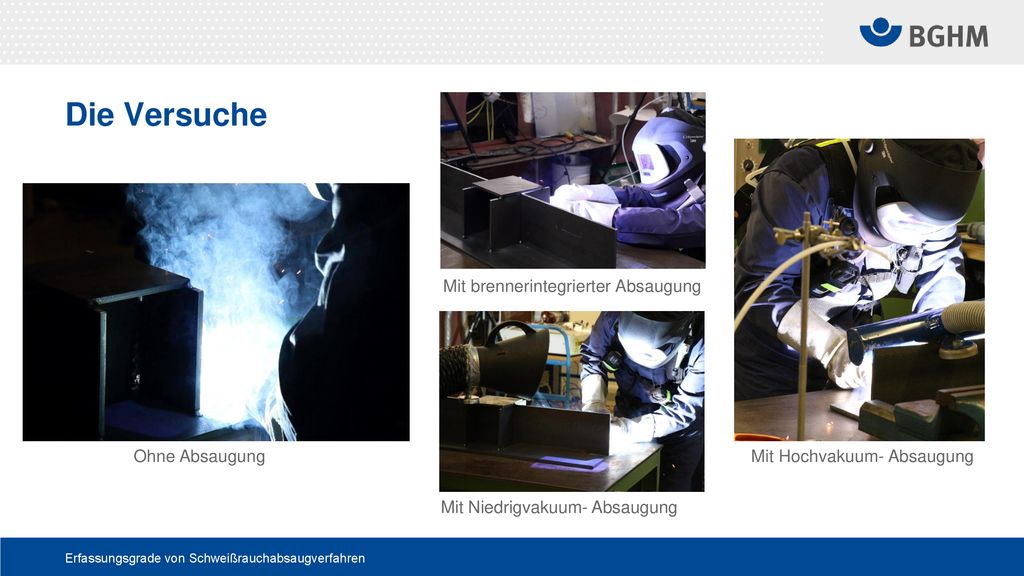

8 Die Versuche Mit brennerintegrierter Absaugung Ohne Absaugung
Mit Hochvakuum- Absaugung Mit Niedrigvakuum- Absaugung Erfassungsgrade von Schweißrauchabsaugverfahren

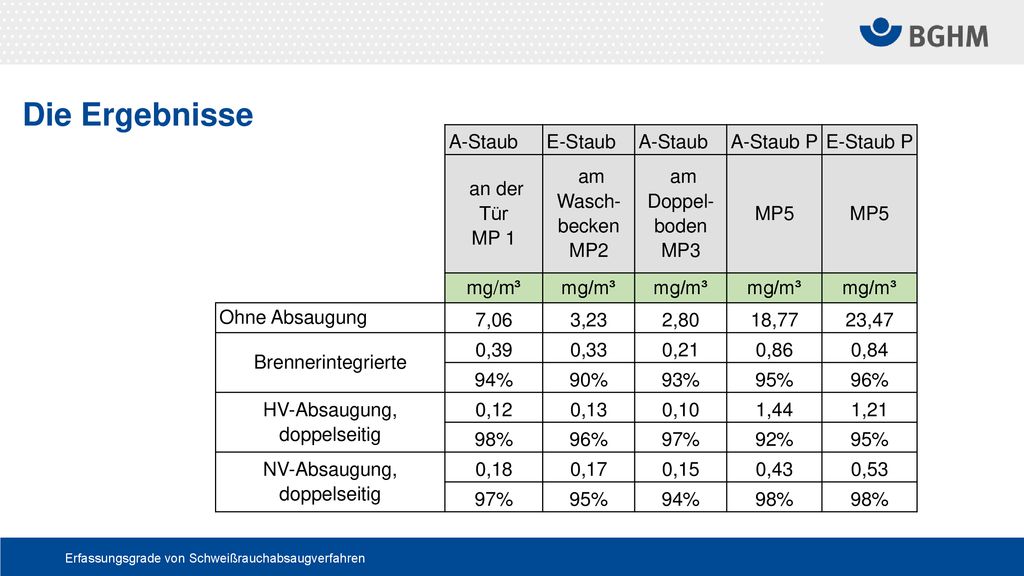

9 Die Ergebnisse A-Staub E-Staub A-Staub P E-Staub P an der Tür MP 1
am Wasch-becken MP2 am Doppel-boden MP3 MP5 mg/m³ Ohne Absaugung 7,06 3,23 2,80 18,77 23,47 Brennerintegrierte 0,39 0,33 0,21 0,86 0,84 94% 90% 93% 95% 96% HV-Absaugung, doppelseitig 0,12 0,13 0,10 1,44 1,21 98% 97% 92% NV-Absaugung, doppelseitig 0,18 0,17 0,15 0,43 0,53 Erfassungsgrade von Schweißrauchabsaugverfahren

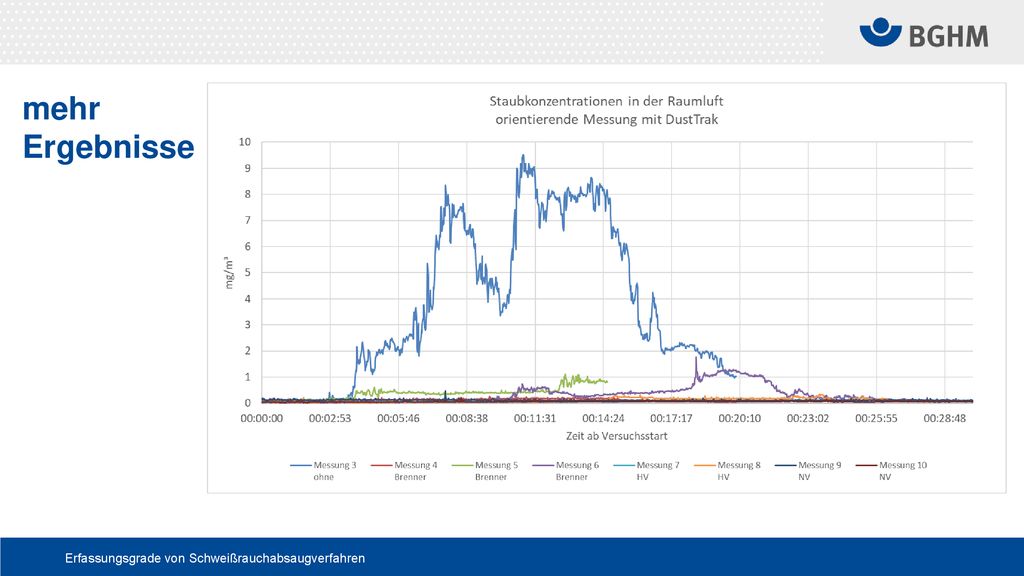

10 mehr Ergebnisse Erfassungsgrade von Schweißrauchabsaugverfahren

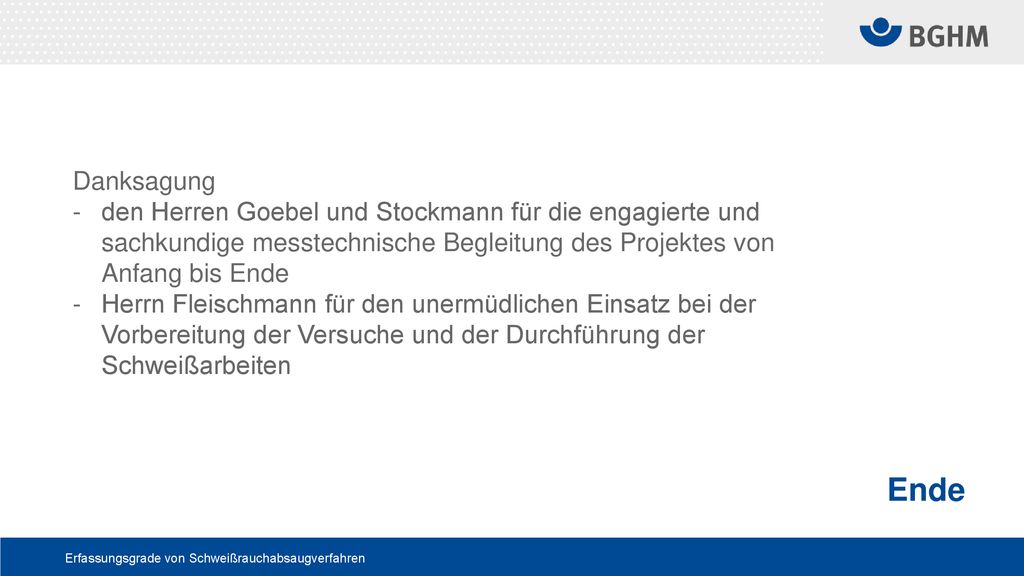

11 Danksagung den Herren Goebel und Stockmann für die engagierte und sachkundige messtechnische Begleitung des Projektes von Anfang bis Ende Herrn Fleischmann für den unermüdlichen Einsatz bei der Vorbereitung der Versuche und der Durchführung der Schweißarbeiten Ende Erfassungsgrade von Schweißrauchabsaugverfahren
