1 DWA Abteilung Bildung und Internationale Zusammenarbeit
Schlammbehandlung – von der Eindickung über die Entwässerung zur Trocknung August 2013 Unterlagen zum Fortbildungsmodul der Kläranlagen-Nachbarschaften © DWA: Kursmaterialien dienen ausschließlich zur Schulung und Unterweisung

2 Klärschlammentsorgung Grundlagen Schlammanfall
Trocknung Entwässerung Eindickung Block 1 Block 3 Block 4 Block 5 Block 2 Schlammbehandlung  Dr.-Ing. Schreff Aufbau Fortbildungsmodul Schlamm

3 Lernziele Grundlagen Schlammanfall (Block 1):
Typische Fachbegriffe kennen. Welche Schlammarten gibt es? Was unterscheidet die Schlammarten? Welche Schlammmengen fallen an? Welche Verfahren zur Volumenreduzierung gibt es und wie unterscheiden sie sich? Welche Rolle spielt die Art der Schlammstabilisierung? Schlammbehandlung  Dr.-Ing. Schreff Lernziele Grundlagen Schlammanfall

4 Aus der Vorklärung Menge abhängig von der Sedimentationsdauer
Aus chemischer Fällung (fällt i.d.R. zusammen mit dem Überschussschlamm an, z.B. Simultanfällung) Tertiär schlamm Über- schuss- schlamm Aus der biologischen Abwasserreinigung, Menge abhängig vom Schlammalter und Verfahren, oft als Sekundärschlamm bezeichnet. Primär- schlamm Aus der Vorklärung Menge abhängig von der Sedimentationsdauer Fäkal- schlamm Anlieferung aus Kleinkläranlagen, Menge stark schwankend Schlammbehandlung  Dr.-Ing. Schreff Schlammanfall auf Kläranlagen - Schlammarten

5 Simultane, aerobe Schlammstabilisierung
Belebungs- becken Nachklär- becken Schlammspeicherung (mit statischer Eindickung) Schlamm- entwässerung Ablauf Klär- schlamm Simultane, aerobe Schlammstabilisierung Überschuss- schlamm ca gTM// (E x d) TR ca. 0,7 – 1,4 % GV = % Zulauf Trübwasser Schlammbehandlung  Dr.-Ing. Schreff Schlammanfall auf Kläranlagen

6 Getrennte, anaerobe Schlammstabilisierung
Vorklär- becken Belebungs- becken Nachklär- becken Voreindickung statisch oder maschinell Faulung Schlamm- entwässerung Ablauf Gas Klär- schlamm Primärschlamm ca gTM/(E x d) TR ca. 2,0 – 4,0 % GV = % Zulauf Zentrat/Filtrat Überschuss- schlamm ca gTM// (E x d) TR ca. 0,7 – 1,4 % GV = % Faulschlamm ca gTM// (E x d) TR ca. 2,0 – 4,0 % GV = % Schlammbehandlung  Dr.-Ing. Schreff Schlammanfall auf Kläranlagen

7 Hinweis: 1,0 % TR = 10 g/l = 10 kg/m³
Trockenmasse TM in kg Schlammmenge V1 in m³ (z.B. Überschussschlamm) Hinweis: 1,0 % TR = 10 g/l = 10 kg/m³ Schlammenge V2 in m³ (z.B. nach Eindickung) Schlammbehandlung  Dr.-Ing. Schreff Umrechnung Trockenmasse – Konzentration

8 Ziel = Volumenverringerung durch Wasserentzug
Eindickung: … mit geringem energetischen und apparativen Aufwand, erreichbarer TR: 3 bis 8 % Entwässerung: … mit erhöhtem energetischen und apparativen Aufwand, erreichbarer TR: 15 bis 40 % Trocknung: … mit thermischer Energie (Wasserverdampfung), erreichbarer TR: 60 bis 95 % Schlammbehandlung  Dr.-Ing. Schreff Begriffsdefinitionen

9 Klärschlammanfall in Liter / E x a
Wasseranteile werden verringert, Feststoffanteil (20 kg TR pro EW und a) bleibt konstant. Durch Eindickung Durch Entwässerung Durch Trocknung 2,0 m³/a  E 0,5 m³/a  E 65 Liter/a  E 25 Liter/a  E Klärschlammanfall in Liter / E x a Aus 45 m³ Abwasser pro Einwohner und Jahr werden... Schlammbehandlung  Dr.-Ing. Schreff

10 Volumenverringerung und Schlammeigenschaften
Quelle: DWA-Merkblatt-M 366 "Maschinelle Schlammentwässerung" Sauerstoffeintrag – Dr.-Ing. D. Schreff Volumenverringerung und Schlammeigenschaften

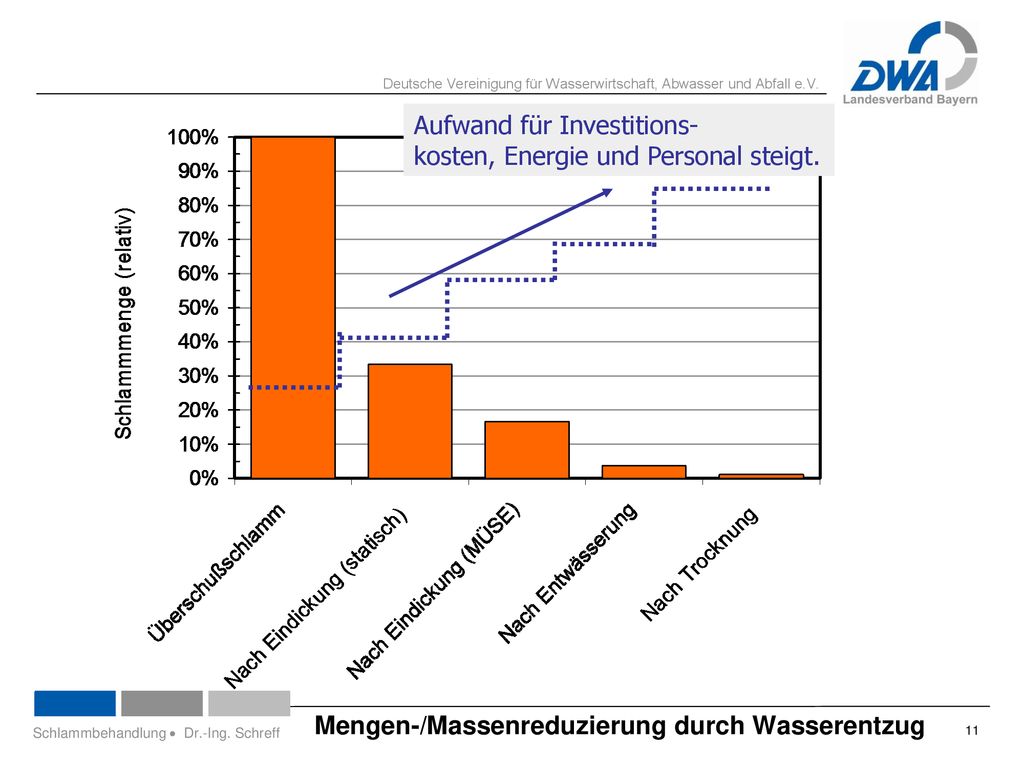

11 Aufwand für Investitions- kosten, Energie und Personal steigt.
Mengen-/Massenreduzierung durch Wasserentzug Schlammbehandlung  Dr.-Ing. Schreff

12 (Mobile) Entwässerung
Eindickung Große Kläranlagen: Faulung Entwässerung Trocknung Eindickung Mittlere Kläranlagen: Faulung Entwässerung Eindickung Kleine Kläranlagen: Speicher (Mobile) Entwässerung Schritte der Volumenreduzierung Schlammbehandlung  Dr.-Ing. Schreff Schlammbehandlung  Dr.-Ing. Schreff 12

13 Ein-dickung Ent-wässerung Trock-nung
Mechanische Trennverfahren Systeme / Verfahrenstechnik Ein-dickung Ent-wässerung Trock-nung Sedimentation (Schwerkraft) Statischer Eindicker (Schlammspeicher) X Flotation Druckentspannungsflotation Filtration Siebband/Siebtrommel Bandfilterpresse Kammerfilterpresse Membranfilterpresse Schlauchfilterpresse Schneckenpresse Filtersackanlage X X (X) Zentrifugalkraft Zentrifuge Mechanische Verfahren zur Schlamm-Wasser-Trennung Schlammbehandlung  Dr.-Ing. Schreff

14 Lernziele Klärschlammentsorgung (Block 2):
Entsorgungswege für den Klärschlamm? Zielsetzung der Volumenreduzierung. Welche Rolle spielt die Art der Klärschlammentsorgung im Hinblick auf Eignung eines bestimmten Verfahrens zur Volumenreduzierung? Welche Rolle spielt die Ausbaugröße? Schlammbehandlung  Dr.-Ing. Schreff Lernziele Klärschlammentsorgung

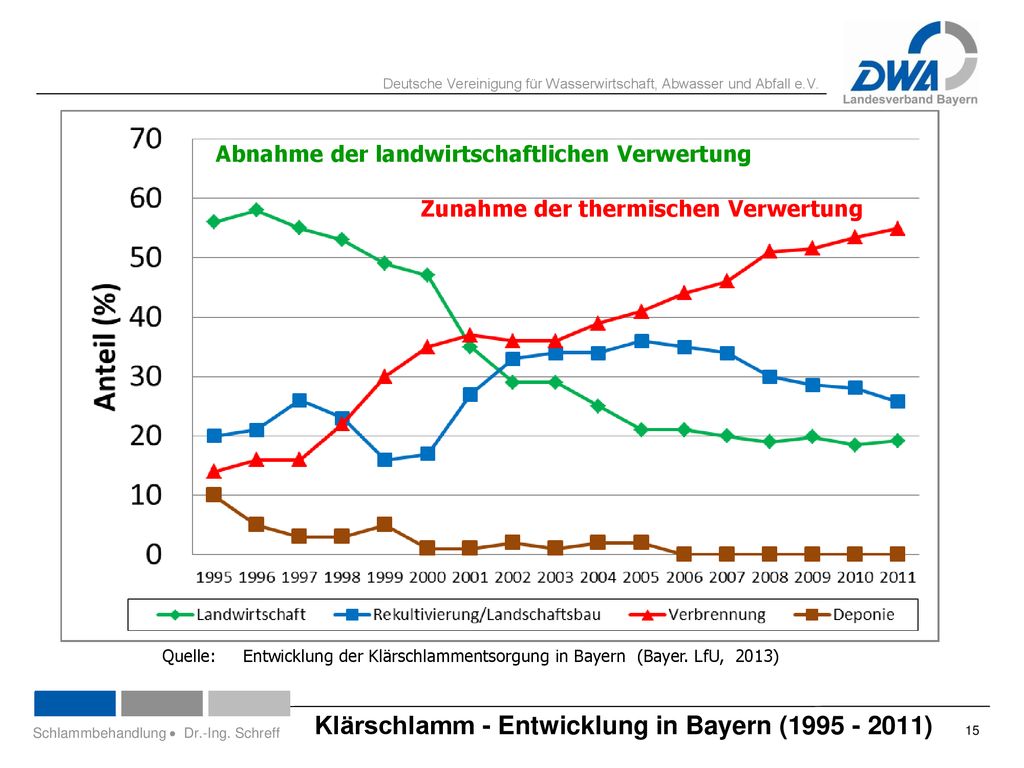

15 Klärschlamm - Entwicklung in Bayern (1995 - 2011)
Abnahme der landwirtschaftlichen Verwertung Zunahme der thermischen Verwertung Quelle: Entwicklung der Klärschlammentsorgung in Bayern (Bayer. LfU, 2013) Klärschlamm - Entwicklung in Bayern ( ) Schlammbehandlung  Dr.-Ing. Schreff

16 Priorität der Bayer. Staatsregierung ist
„ (...) Beendigung der landwirtschaftlichen und landschaftsbaulichen Klärschlammverwertung (…) , Zerstörung der organischen Schadstoffe und Keime (…)“ d.h. zukünftig vorrangig thermische Klärschlammverwertung insbesondere Klärschlamm-Monoverbrennungsanlagen (Phosphor-Rückgewinnung!) Schlammbehandlung  Dr.-Ing. Schreff Zielsetzung Klärschlammverwertung

17 Ebene 1 : Stapelbehälter / Eindickung / (mobile) Entwässerung
Große Anlagen > EW Mittlere Anlagen – EW Kleine Anlagen < EW Transportmenge Ebene 1 : Stapelbehälter / Eindickung / (mobile) Entwässerung Ebene 2 : Faulung / Stationäre Entwässerung Ebene 3 : Thermische Anlagen (Trocknung/Verwertung) Beispiel für regionales Entsorgungskonzept Schlammbehandlung  Dr.-Ing. Schreff

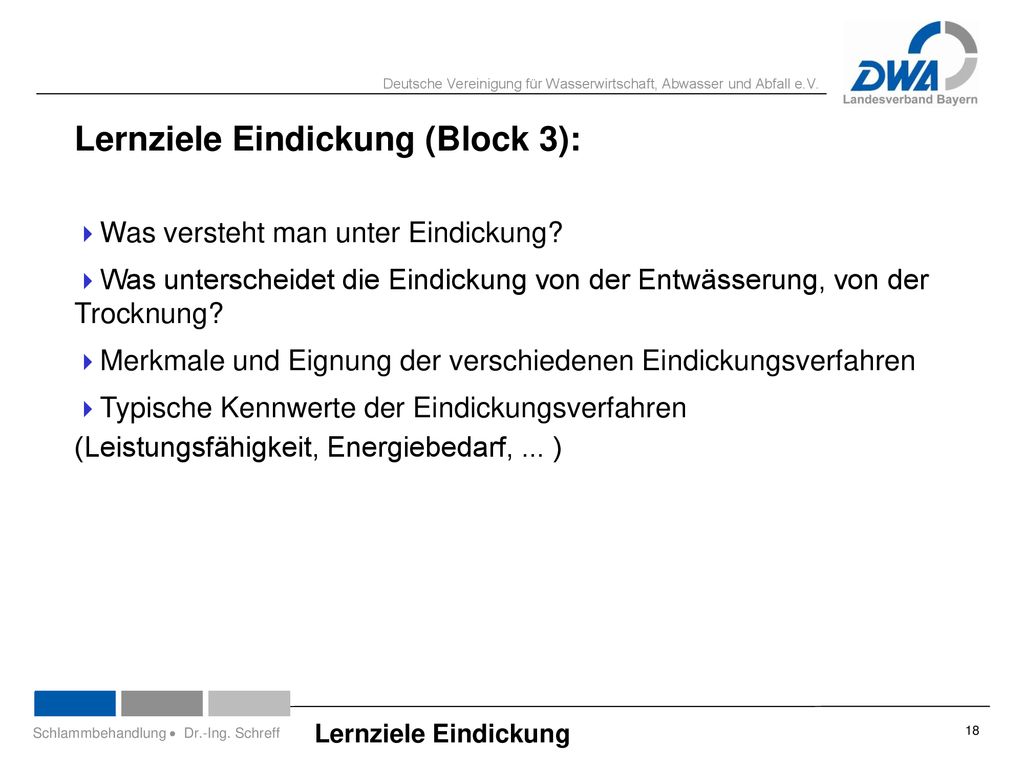

18 Lernziele Eindickung (Block 3):
Was versteht man unter Eindickung? Was unterscheidet die Eindickung von der Entwässerung, von der Trocknung? Merkmale und Eignung der verschiedenen Eindickungsverfahren Typische Kennwerte der Eindickungsverfahren (Leistungsfähigkeit, Energiebedarf, ... ) Schlammbehandlung  Dr.-Ing. Schreff Lernziele Eindickung

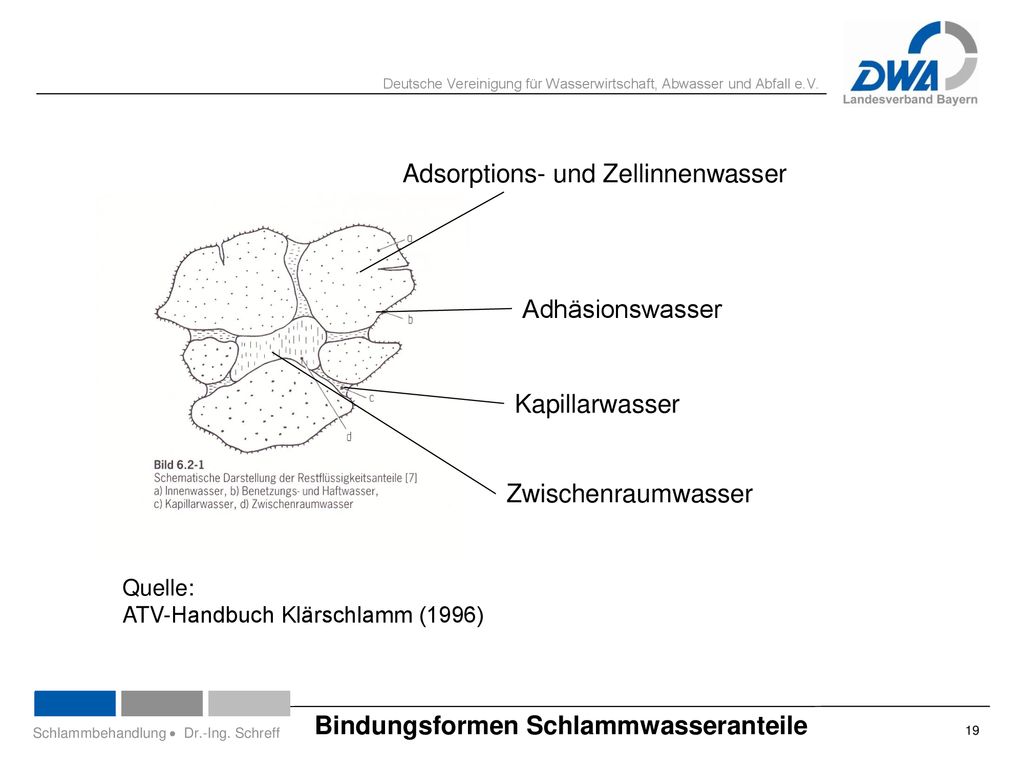

19 Adsorptions- und Zellinnenwasser
Adhäsionswasser Kapillarwasser Zwischenraumwasser Quelle: ATV-Handbuch Klärschlamm (1996) Bindungsformen Schlammwasseranteile Schlammbehandlung  Dr.-Ing. Schreff

20 Zwischenraum- und Kapillarwasser
Adsorptions- und Zellinnenwasser ~Energieaufwand Bindungskräfte Adhäsionswasser Freies Wasser (ohne Bindung zu den Schlammpartikeln) → Kann durch mechanischen Kraftaufwand abgetrennt werden. Die restlichen Anteile i.d.R. nur durch thermische Einwirkung abtrennbar! Gebundenes Wasser Bindungsformen Schlammwasseranteile Schlammbehandlung  Dr.-Ing. Schreff

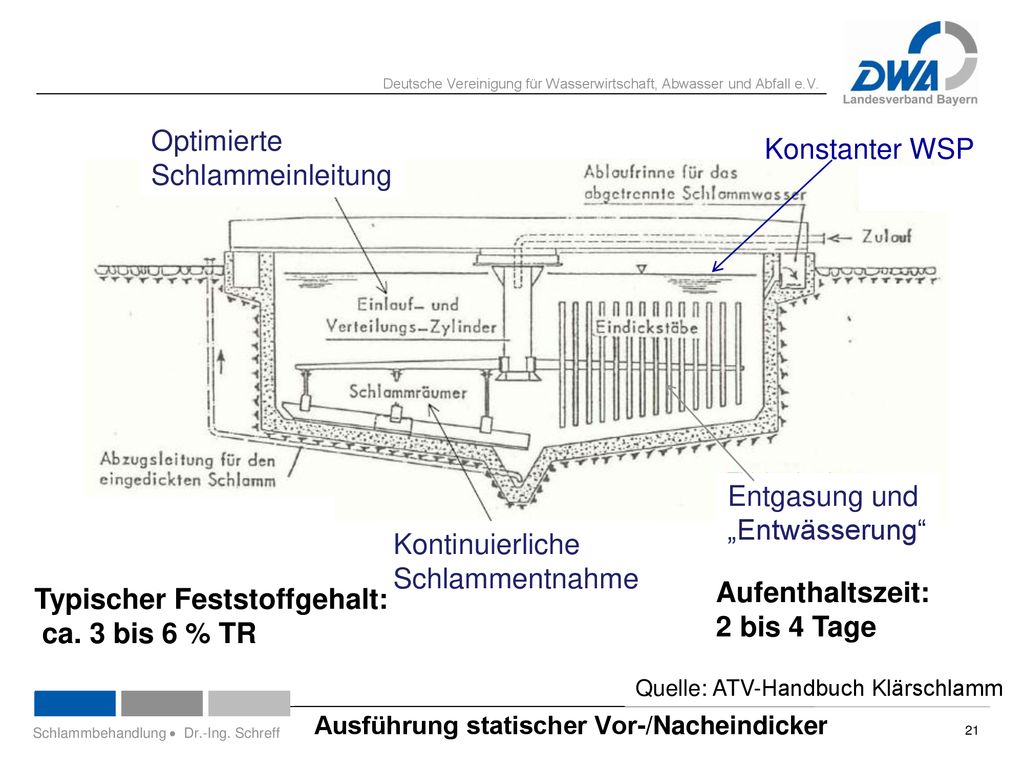

21 Optimierte Schlammeinleitung
Kontinuierliche Schlammentnahme Entgasung und „Entwässerung“ Quelle: ATV-Handbuch Klärschlamm Typischer Feststoffgehalt: ca. 3 bis 6 % TR Aufenthaltszeit: 2 bis 4 Tage Konstanter WSP Ausführung statischer Vor-/Nacheindicker Schlammbehandlung  Dr.-Ing. Schreff

22 Statische Schlammeindickung (Voreindicker)
Quelle: Statische Schlammeindickung (Voreindicker) Schlammbehandlung  Dr.-Ing. Schreff

23 Aufenthaltszeit im Speicher: 2 bis 6 Monate (!)
(Trüb-)Wasserspiegel Schlammspiegel Feststoffgehalt: ca. 2 bis 4 % TR Behindertes Absetzen Bildung von Entwässerungsbahnen Kompression Konsolidierung In der Praxis: Bildung von Schwimmdecken und Zwischenschichten (Problem: Trübwasserabzug) Grund: Gasbildung durch lange Lager- zeiten (Flotationseffekte) Vermischungseffekte durch Schlammeinleitung und -entnahme Aufenthaltszeit im Speicher: 2 bis 6 Monate (!) 2,0 % TR 4,0 % TR % TR Statische Eindickung im Schlammspeicher Schlammbehandlung  Dr.-Ing. Schreff

24 Typischer Feststoffgehalt: ca. 4 bis 8 % TR

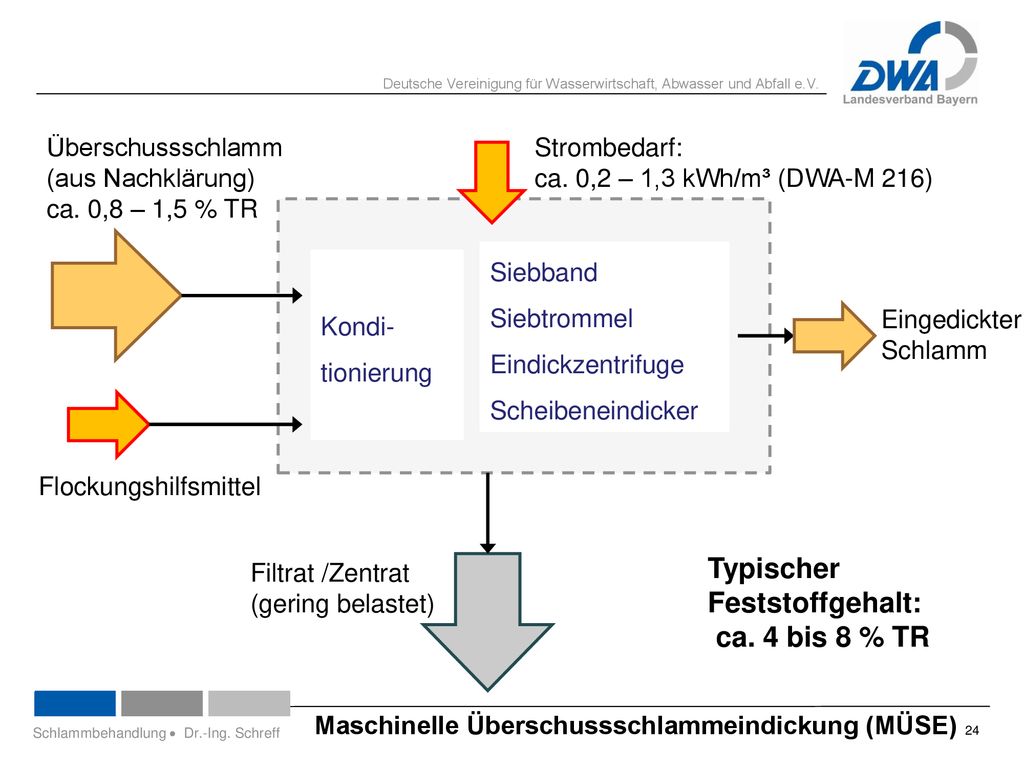

Siebband Siebtrommel Eindickzentrifuge Scheibeneindicker Überschussschlamm (aus Nachklärung) ca. 0,8 – 1,5 % TR Flockungshilfsmittel Filtrat /Zentrat (gering belastet) Kondi-tionierung Strombedarf: ca. 0,2 – 1,3 kWh/m³ (DWA-M 216) Eingedickter Schlamm Maschinelle Überschussschlammeindickung (MÜSE) Schlammbehandlung  Dr.-Ing. Schreff

25 Energiebedarf: 0,2 – 0,4 kWh/m³ Polymerbedarf: 2 – 5 gFHM/kgTM

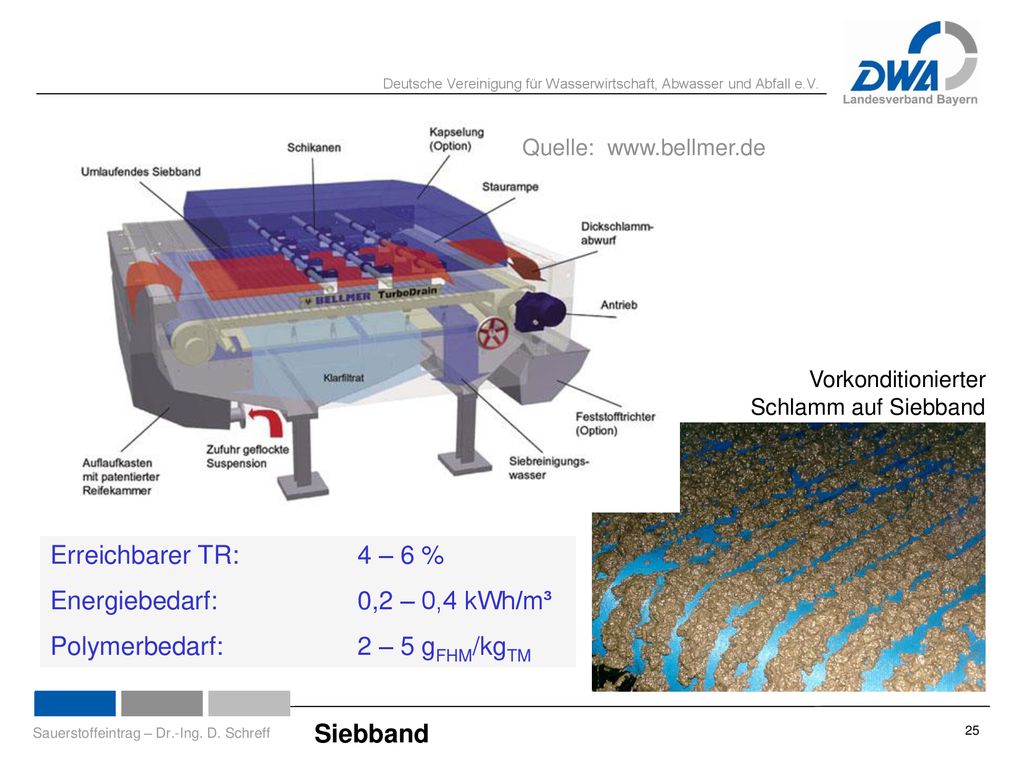

Quelle: Vorkonditionierter Schlamm auf Siebband Erreichbarer TR: 4 – 6 % Energiebedarf: 0,2 – 0,4 kWh/m³ Polymerbedarf: 2 – 5 gFHM/kgTM Sauerstoffeintrag – Dr.-Ing. D. Schreff Siebband

26 Energiebedarf: 0,5 – 1,3 kWh/m³ Polymerbedarf: 2 – 5 gFHM/kgTM

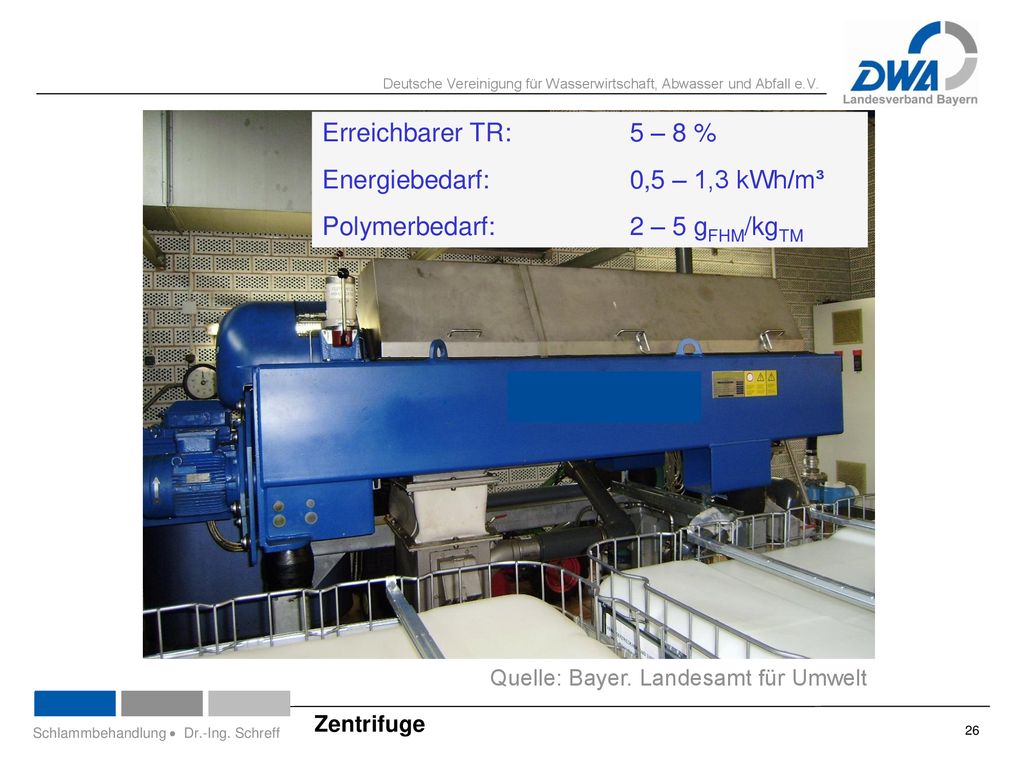

Erreichbarer TR: 5 – 8 % Energiebedarf: 0,5 – 1,3 kWh/m³ Polymerbedarf: 2 – 5 gFHM/kgTM Quelle: Bayer. Landesamt für Umwelt Zentrifuge Schlammbehandlung  Dr.-Ing. Schreff

27 Energiebedarf: 0,2 - 0,4 kWh/m³ Polymerbedarf: 2 – 5 gFHM/kgTM

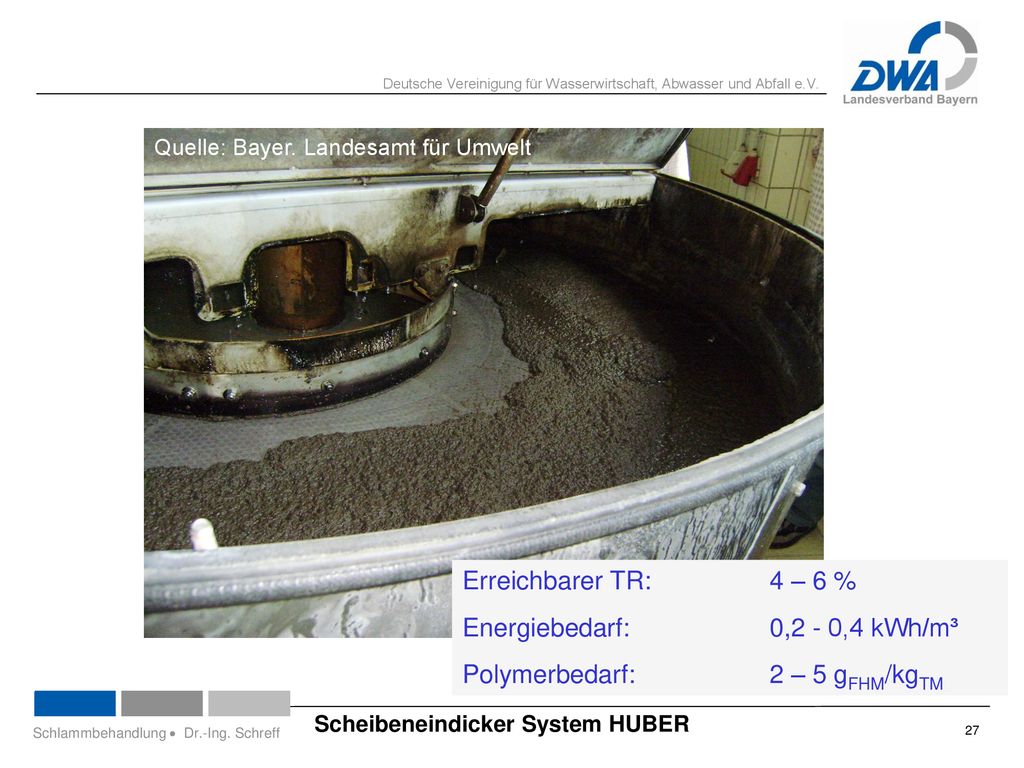

Quelle: Bayer. Landesamt für Umwelt Erreichbarer TR: 4 – 6 % Energiebedarf: 0,2 - 0,4 kWh/m³ Polymerbedarf: 2 – 5 gFHM/kgTM Scheibeneindicker System HUBER Schlammbehandlung  Dr.-Ing. Schreff

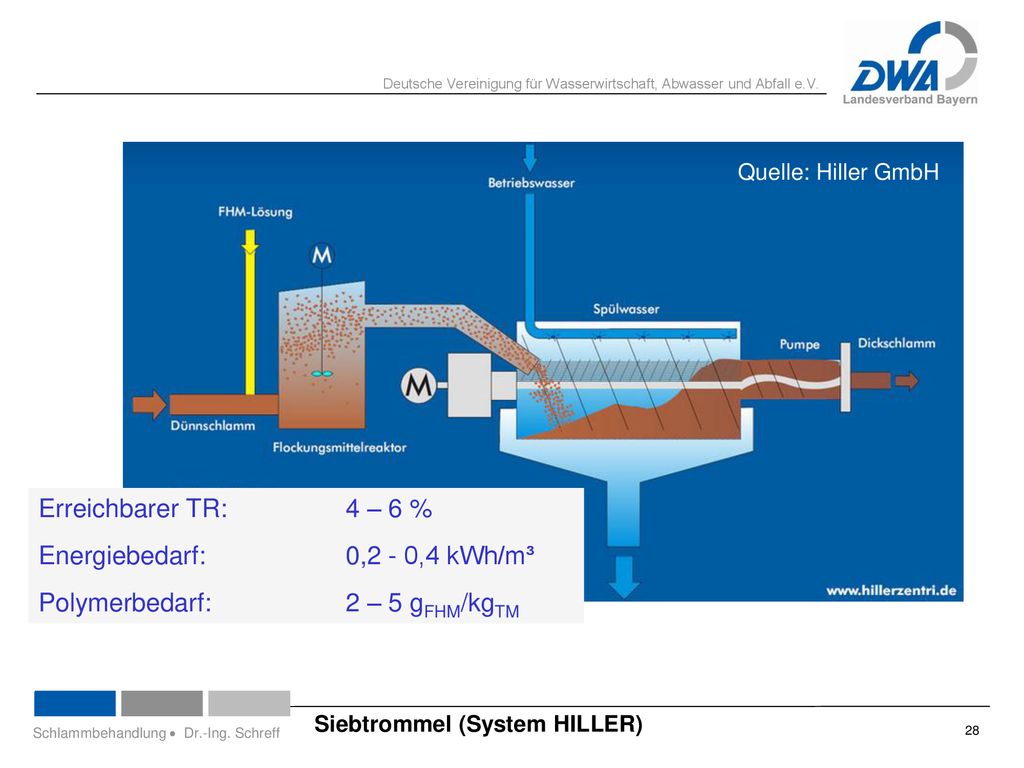

28 Energiebedarf: 0,2 - 0,4 kWh/m³ Polymerbedarf: 2 – 5 gFHM/kgTM
Quelle: Hiller GmbH Erreichbarer TR: 4 – 6 % Energiebedarf: 0,2 - 0,4 kWh/m³ Polymerbedarf: 2 – 5 gFHM/kgTM Siebtrommel (System HILLER) Schlammbehandlung  Dr.-Ing. Schreff

29 Anwendung in kleineren Kläranlagen (< 1.000 EW)
Quelle: Hiller GmbH Quelle: Panholzer Draintec GbR Anwendung in kleineren Kläranlagen (< EW) Erreichbarer TR: TR ≥ 20 %TR (nach Stillstandsperiode) Energiebedarf: < 0,2 kWh/m³ Polymerbedarf: ca. 3,5 gFHM/kgTM Schlammeindickung/-entwässerung (Filtersackanlage) Schlammbehandlung  Dr.-Ing. Schreff

30 Lernziele Entwässerung (Block 4):
Was versteht man unter Entwässerung? Was unterscheidet die Entwässerung von der Eindickung, von der Trocknung? Merkmale und Eignung der verschiedenen Entwässerungsverfahren Typische Kennwerte der Entwässerungsverfahren (Leistungsfähigkeit, Energiebedarf, ... ) Wo liegen die Grenzen der Entwässerung? Was versteht man unter Schlammkonditionierung? Interne Rückbelastung aus der Faulschlammentwässerung. Schlammbehandlung  Dr.-Ing. Schreff Lernziele Entwässerung

31 Flockungs- hilfsmittel (Polymer)
Dünn- schlamm (< 5 % TR) Dickschlamm (> 15 % TR) Lagerplatz Zentrat/Filtrat (<< 1 % TR) Aufbau und Prinzip der Schlammentwässerung Schlammbehandlung  Dr.-Ing. Schreff

32 Entwässer- barkeit Eindick- fähigkeit

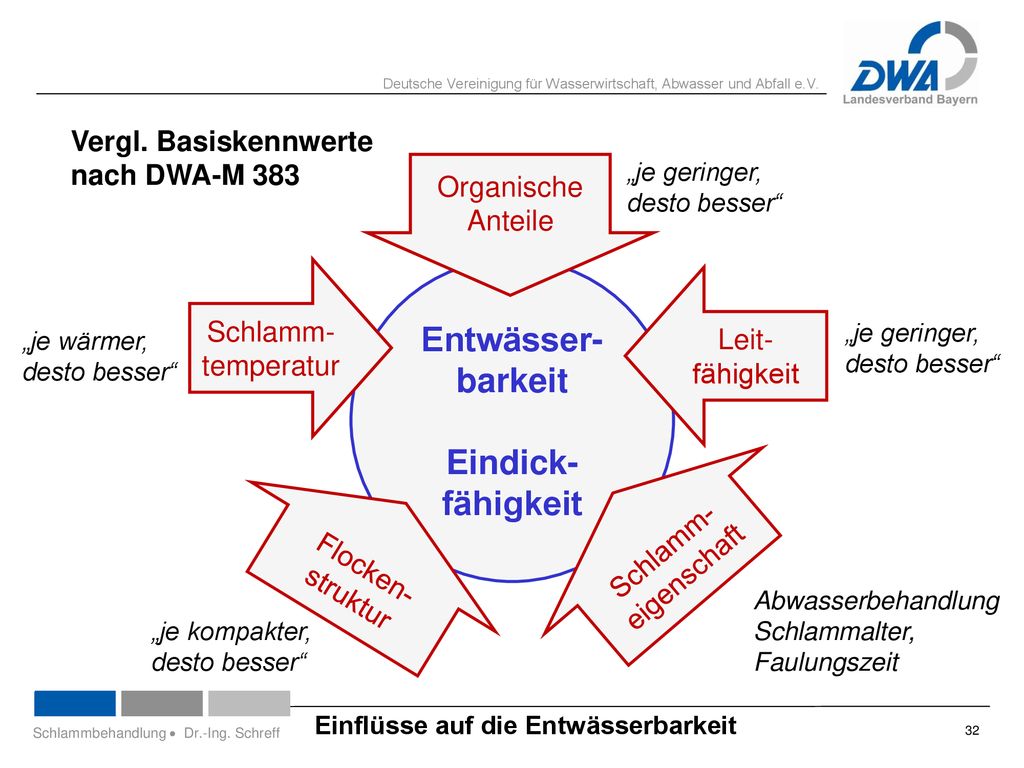

Vergl. Basiskennwerte nach DWA-M 383 Organische Anteile „je geringer, desto besser“ Schlamm-temperatur „je wärmer, desto besser“ Entwässer- barkeit Eindick- fähigkeit Leit-fähigkeit „je geringer, desto besser“ Schlamm- eigenschaft Abwasserbehandlung Schlammalter, Faulungszeit Flocken-struktur „je kompakter, desto besser“ Einflüsse auf die Entwässerbarkeit Schlammbehandlung  Dr.-Ing. Schreff

33 Fest-Flüssig-Trennung
Entstabilisierung Flockung Fest-Flüssig-Trennung Zugabe von anionischen oder kationischen Polymeren (z.B. Polyacrylamide) Teilweise: Kalk, Eisensalz Einmischung  Bindungskräfte in „Suspension“ aufheben Kleine Teilchen bilden größere Aggregate, Vernetzung durch Brückenbildung Mischen + Rühren Entwässerter Klärschlamm Zentrat/Filtrat Klärschlamm (Chemische) Schlammkonditionierung Schlammbehandlung  Dr.-Ing. Schreff

34 Filtrationsdruck: 8 - 20 bar Hohe Investitionskosten Chargenbetrieb
Quelle: Bayer. Landesamt für Umwelt Druck Filtertuch Konditionierter Rohschlamm entwässerter Schlamm Filtrat Filtrationsdruck: bar Hohe Investitionskosten Chargenbetrieb Erreichbarer TR: 25 – 30 (40) % Energiebedarf: 1,0 – 2,2 kWh/m³ Polymerbedarf: 6 – 12 gFHM/kgTM Schlammentwässerung mit Kammerfilterpresse Schlammbehandlung  Dr.-Ing. Schreff

35 Energiebedarf: 0,3 – 0,5 kWh/m³ Polymerbedarf: 6 -12 gFHM/kgTR

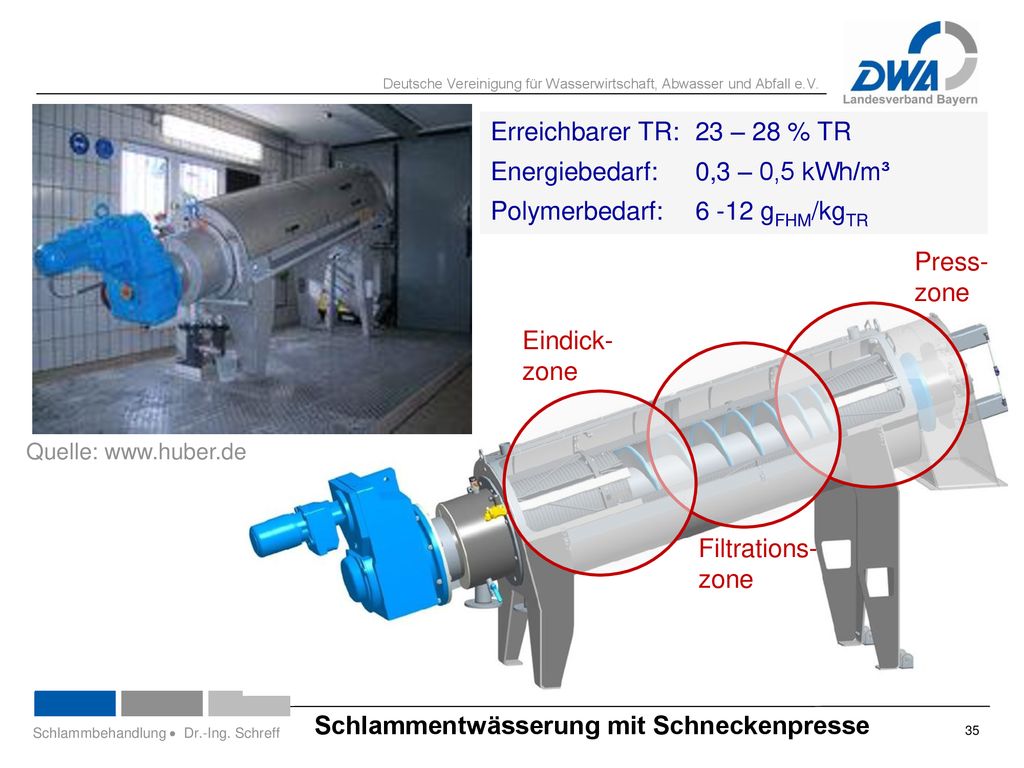

Eindick- zone Filtrations- zone Press- zone Erreichbarer TR: 23 – 28 % TR Energiebedarf: 0,3 – 0,5 kWh/m³ Polymerbedarf: gFHM/kgTR Quelle: Schlammentwässerung mit Schneckenpresse Schlammbehandlung  Dr.-Ing. Schreff

36 Schlammzuführung (nach Konditionierung)

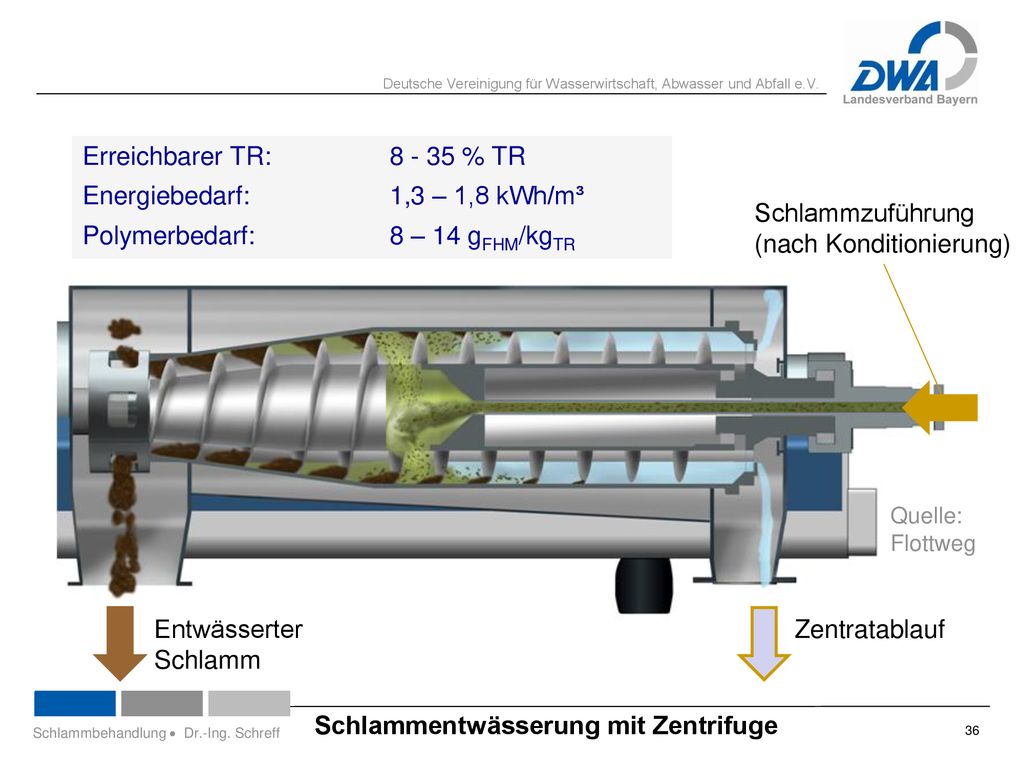

Zentratablauf Entwässerter Schlamm Erreichbarer TR: % TR Energiebedarf: 1,3 – 1,8 kWh/m³ Polymerbedarf: 8 – 14 gFHM/kgTR Quelle: Flottweg Schlammentwässerung mit Zentrifuge Schlammbehandlung  Dr.-Ing. Schreff

37  Durchsatz auf ca. 80 % der Nennleistung begrenzen.

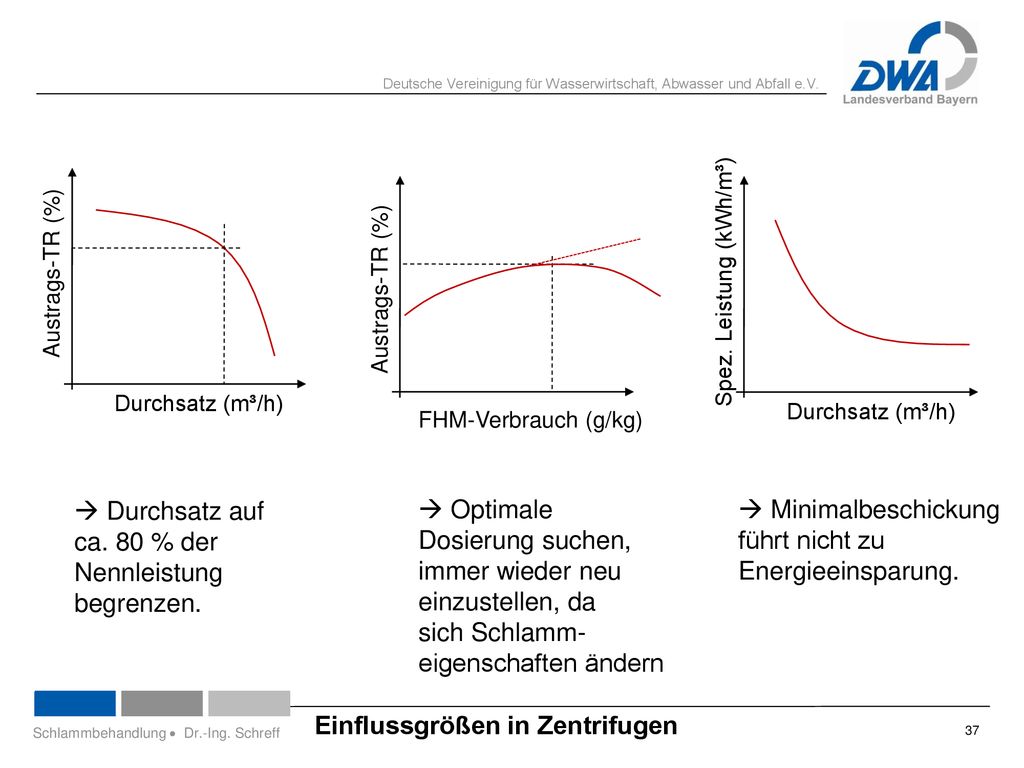

Durchsatz (m³/h) Spez. Leistung (kWh/m³) Durchsatz (m³/h) Austrags-TR (%) FHM-Verbrauch (g/kg) Austrags-TR (%)  Durchsatz auf ca. 80 % der Nennleistung begrenzen.  Optimale Dosierung suchen, immer wieder neu einzustellen, da sich Schlamm- eigenschaften ändern  Minimalbeschickung führt nicht zu Energieeinsparung. Einflussgrößen in Zentrifugen Schlammbehandlung  Dr.-Ing. Schreff

38 Energiebedarf: 0,5 – 0,8 kWh/m³ Polymerbedarf: 6 - 12 gFHM/kgTR
Erreichbarer TR: 15 – 30 % TR Energiebedarf: 0,5 – 0,8 kWh/m³ Polymerbedarf: gFHM/kgTR Quelle: Schlammentwässerung mit Bandfilterpresse Schlammbehandlung  Dr.-Ing. Schreff

39 Zentrifuge Bandfilter- presse Schnecken-presse Kammer-filterpresse

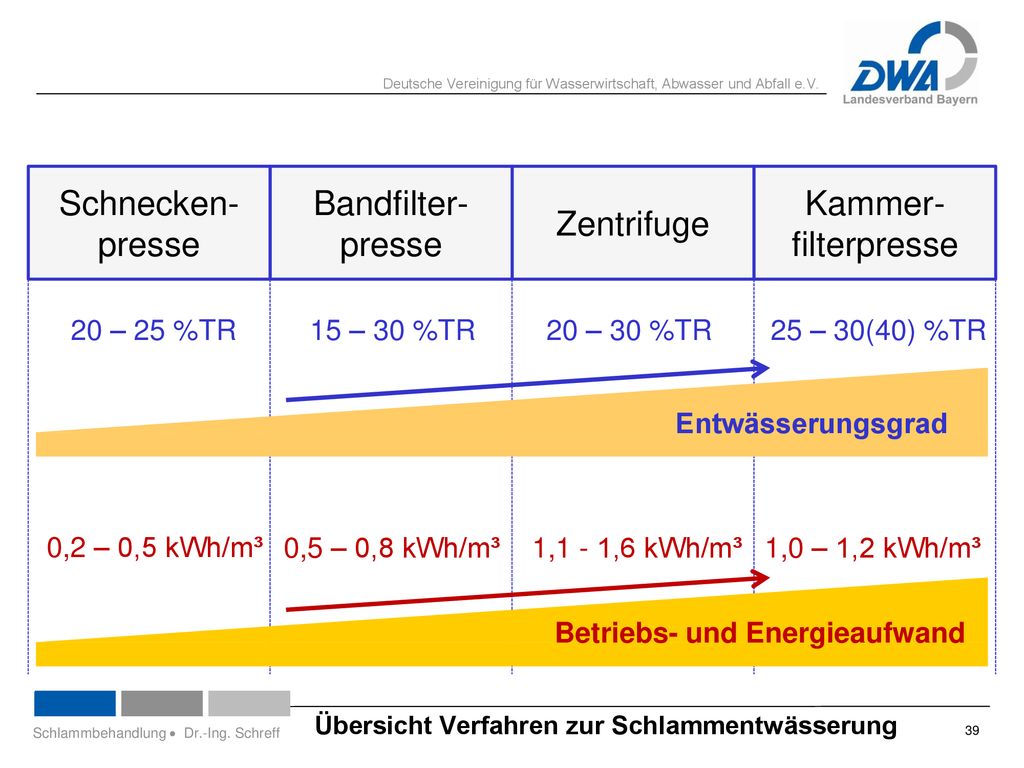

Entwässerungsgrad 20 – 25 %TR 20 – 30 %TR 25 – 30(40) %TR Betriebs- und Energieaufwand 0,5 – 0,8 kWh/m³ 1,1 - 1,6 kWh/m³ 1,0 – 1,2 kWh/m³ 15 – 30 %TR 0,2 – 0,5 kWh/m³ Übersicht Verfahren zur Schlammentwässerung Schlammbehandlung  Dr.-Ing. Schreff

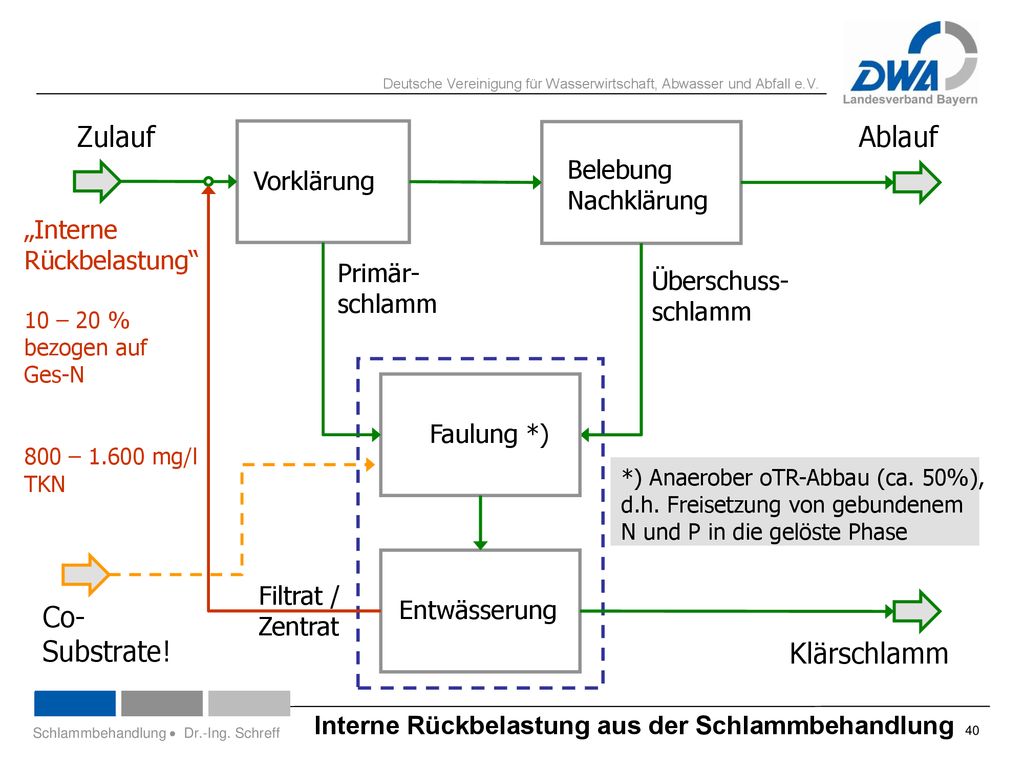

40 Zulauf Ablauf Klärschlamm Co- Substrate! Belebung Nachklärung
Vorklärung Belebung Nachklärung Überschuss- schlamm Faulung *) Entwässerung Klärschlamm *) Anaerober oTR-Abbau (ca. 50%), d.h. Freisetzung von gebundenem N und P in die gelöste Phase Filtrat / Zentrat „Interne Rückbelastung“ 10 – 20 % bezogen auf Ges-N – mg/l TKN Co- Substrate! Primär- schlamm Interne Rückbelastung aus der Schlammbehandlung Schlammbehandlung  Dr.-Ing. Schreff

41 Lernziele Trocknung (Block 5):
Was versteht man unter Trocknung? Was unterscheidet die Trocknung von der Eindickung und von der Entwässerung ? Merkmale und Eignung der verschiedenen Trocknungsverfahren Typische Kennwerte der Trocknungsverfahren (Leistungsfähigkeit, Strom und Wärmebedarf, ... ) Schlammbehandlung  Dr.-Ing. Schreff Lernziele Schlammtrocknung

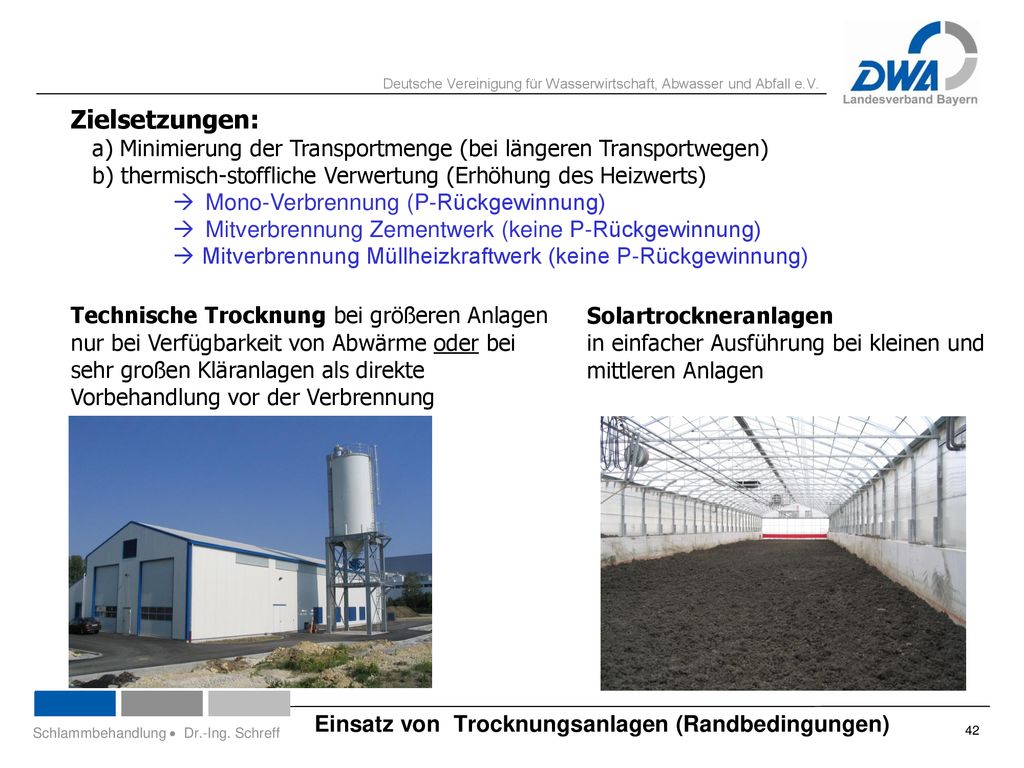

42 Zielsetzungen: a) Minimierung der Transportmenge (bei längeren Transportwegen) b) thermisch-stoffliche Verwertung (Erhöhung des Heizwerts)  Mono-Verbrennung (P-Rückgewinnung)  Mitverbrennung Zementwerk (keine P-Rückgewinnung)  Mitverbrennung Müllheizkraftwerk (keine P-Rückgewinnung) Technische Trocknung bei größeren Anlagen nur bei Verfügbarkeit von Abwärme oder bei sehr großen Kläranlagen als direkte Vorbehandlung vor der Verbrennung Solartrockneranlagen in einfacher Ausführung bei kleinen und mittleren Anlagen Einsatz von Trocknungsanlagen (Randbedingungen) Schlammbehandlung  Dr.-Ing. Schreff

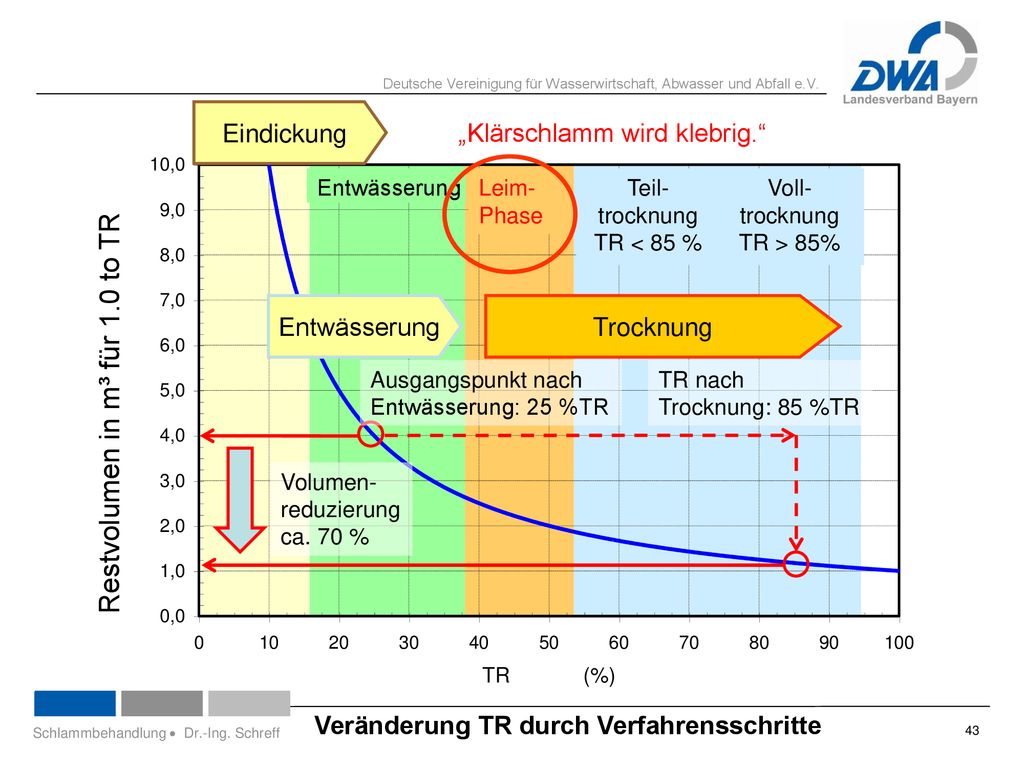

43 Teil- trocknung TR < 85 %
Entwässerung Leim- Phase Teil- trocknung TR < 85 % Voll- trocknung TR > 85% Trocknung Eindickung Restvolumen in m³ für 1.0 to TR „Klärschlamm wird klebrig.“ Ausgangspunkt nach Entwässerung: 25 %TR TR nach Trocknung: 85 %TR Schlammvolumen in m³ für kg TR Volumen- reduzierung ca. 70 % Veränderung TR durch Verfahrensschritte Schlammbehandlung  Dr.-Ing. Schreff

44 Warme Luft überströmt bzw
Warme Luft überströmt bzw. umgibt Klärschlamm und transportiert Wasser- dampf ab. Wärme wird über Heizmedium auf eine Kontaktfläche übertragen, auf deren anderer Seite der Klärschlamm ist. Der Wasserdampf wird unabhängig abtransportiert. Grundprinzipien zur Schlammtrocknung Schlammbehandlung  Dr.-Ing. Schreff

45 Trocknungs-verfahren Systeme / Verfahrenstechnik Temperaturbereiche

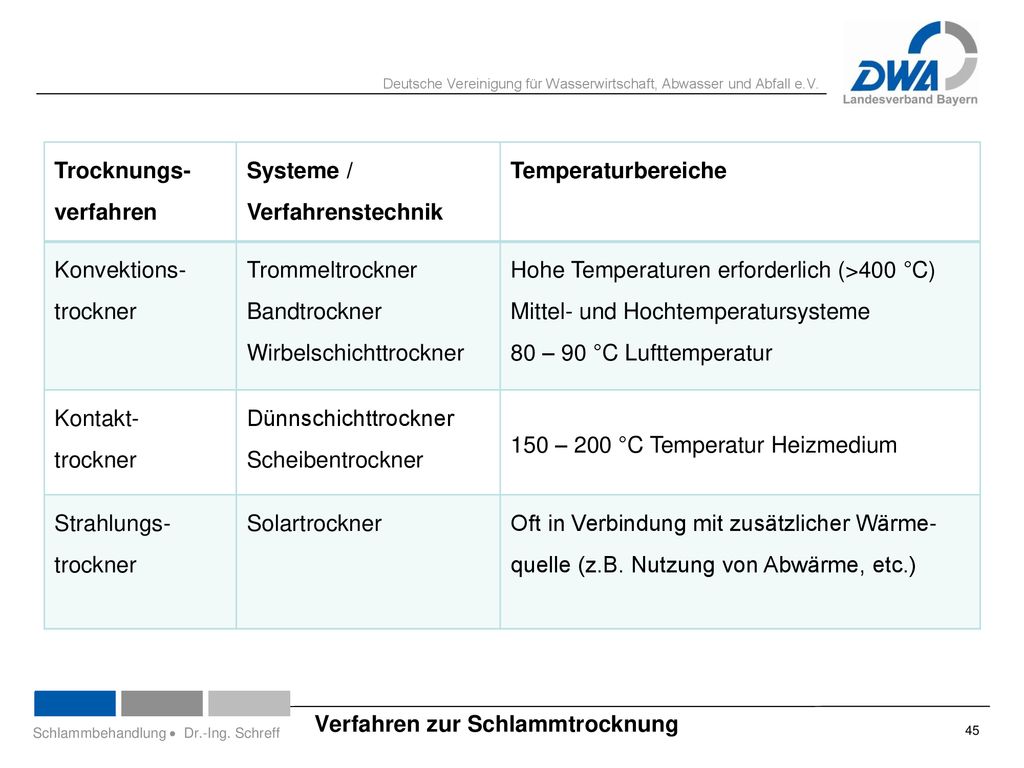

Konvektions- trockner Trommeltrockner Bandtrockner Wirbelschichttrockner Hohe Temperaturen erforderlich (>400 °C) Mittel- und Hochtemperatursysteme 80 – 90 °C Lufttemperatur Kontakt- trockner Dünnschichttrockner Scheibentrockner 150 – 200 °C Temperatur Heizmedium Strahlungs-trockner Solartrockner Oft in Verbindung mit zusätzlicher Wärme-quelle (z.B. Nutzung von Abwärme, etc.) Verfahren zur Schlammtrocknung Schlammbehandlung  Dr.-Ing. Schreff

46 Nutzung der sog. Globalstrahlung („Sonnenenergie“) für Wärmeeintrag

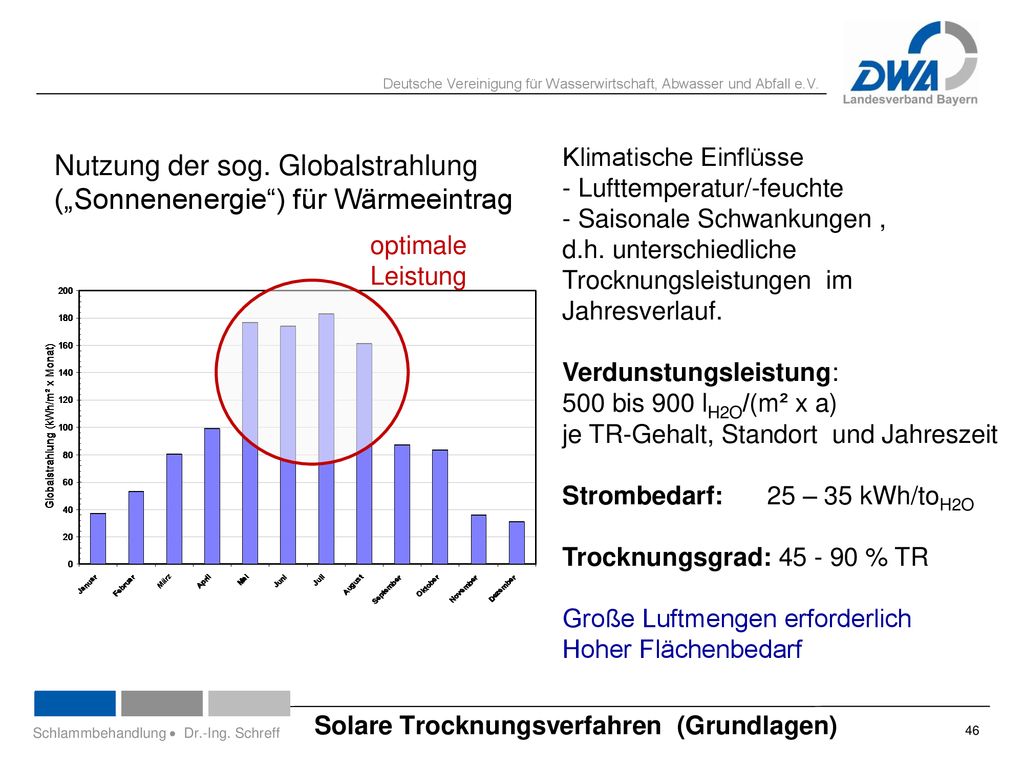

Klimatische Einflüsse - Lufttemperatur/-feuchte - Saisonale Schwankungen , d.h. unterschiedliche Trocknungsleistungen im Jahresverlauf. Verdunstungsleistung: 500 bis 900 lH2O/(m² x a) je TR-Gehalt, Standort und Jahreszeit Strombedarf: 25 – 35 kWh/toH2O Trocknungsgrad: % TR Große Luftmengen erforderlich Hoher Flächenbedarf optimale Leistung Solare Trocknungsverfahren (Grundlagen) Schlammbehandlung  Dr.-Ing. Schreff

47 "Warme und feuchte Luft steigt auf." Grenzflächenerneuerung/ Umwälzung
ggf. Abluftbehandlung (bei großen Luftmengen) TECHNISCHE AUSRÜSTUNG Isolierung/Transparenz Hallendach Umluftventilatoren Lüftungsklappen Steuerung über Außenfühler (Temperatur, Feuchte) ZUSATZWÄRME Luftheizgeräte, Fußbodenheizung Dunkelstrahler (z.B. Abwärmenutzung) Solare Trocknungsverfahren (Technisches Prinzip) Schlammbehandlung  Dr.-Ing. Schreff

48 Solare Klärschlammtrocknung (Beispiele)
Wendewolf Quelle: Bayer. Landesamt für Umwelt Elektrisches Schwein Solare Klärschlammtrocknung (Beispiele) Schlammbehandlung  Dr.-Ing. Schreff

49 Bandtrocknungssystem (Systemskizze)
Warmwasserkreislauf (z.B. Mitteltemperaturniveau) Übergabe-/ Verteilstation Zuluft/ Umluft Abluft zur Behandlung Schlamm- anlieferung Input: TR > 20% Bunker mit Schubboden- austrag Ventilatoren Schlamm- pumpen Silo Schlamm- abholung (per Lkw) Output: TR > 85 % T(Vorlauf) = 60 – 100 °C T(Abluft) = 40 – 70 °C Luftmenge abhängig von Temperaturniveau Wärmebedarf ca. 0,9 – 1,2 kWh / kgH2O Strombedarf ca. 70 – 90 kWh / toH2O Bandtrocknungssystem (Systemskizze) Schlammbehandlung  Dr.-Ing. Schreff

50 Klär-schlamm- trocknung
