1 Neue SVGW Empfehlungen G1006 und G1007
Gas- und Wasserfachtagung 25. Oktober 2018 ; Biel Andreas Peter Technischer Berater Gas & Fernwärme

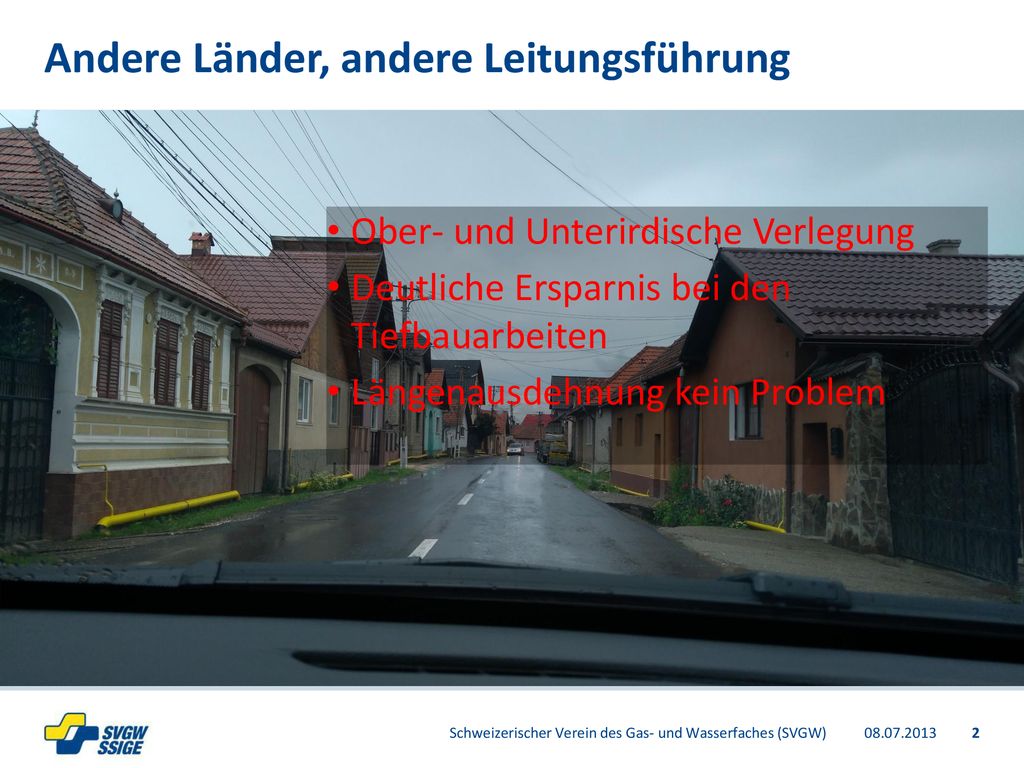

2 Andere Länder, andere Leitungsführung
Ober- und Unterirdische Verlegung Deutliche Ersparnis bei den Tiefbauarbeiten Längenausdehnung kein Problem Schweizerischer Verein des Gas- und Wasserfaches (SVGW)

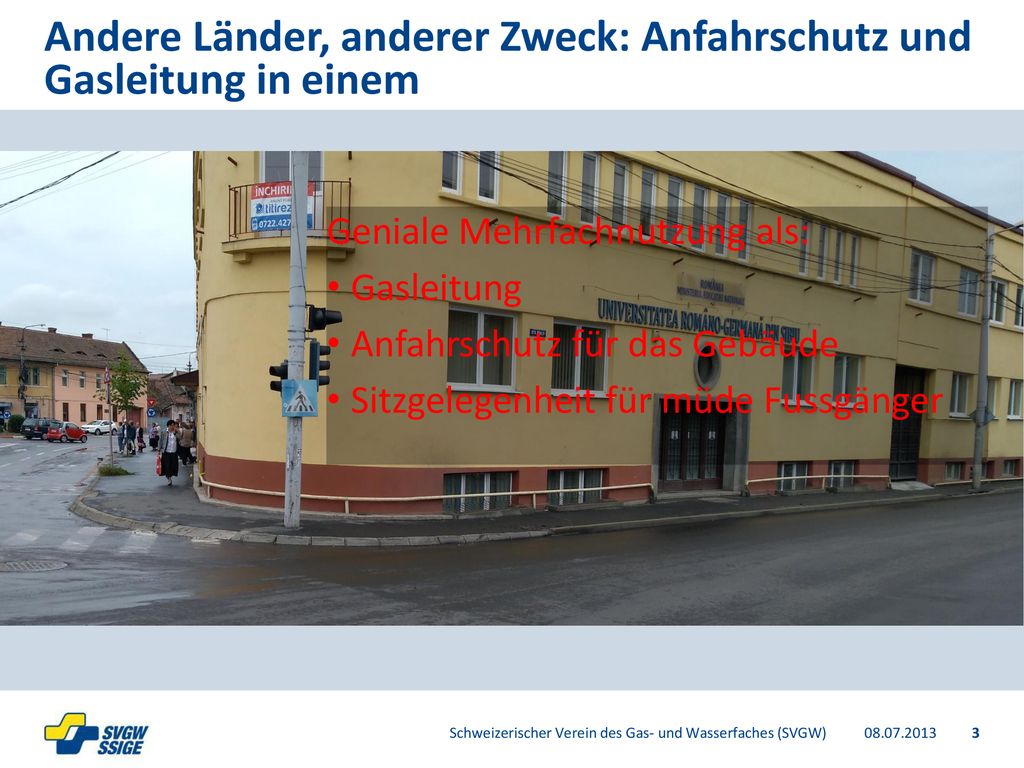

3 Andere Länder, anderer Zweck: Anfahrschutz und Gasleitung in einem
Geniale Mehrfachnutzung als: Gasleitung Anfahrschutz für das Gebäude Sitzgelegenheit für müde Fussgänger Schweizerischer Verein des Gas- und Wasserfaches (SVGW)

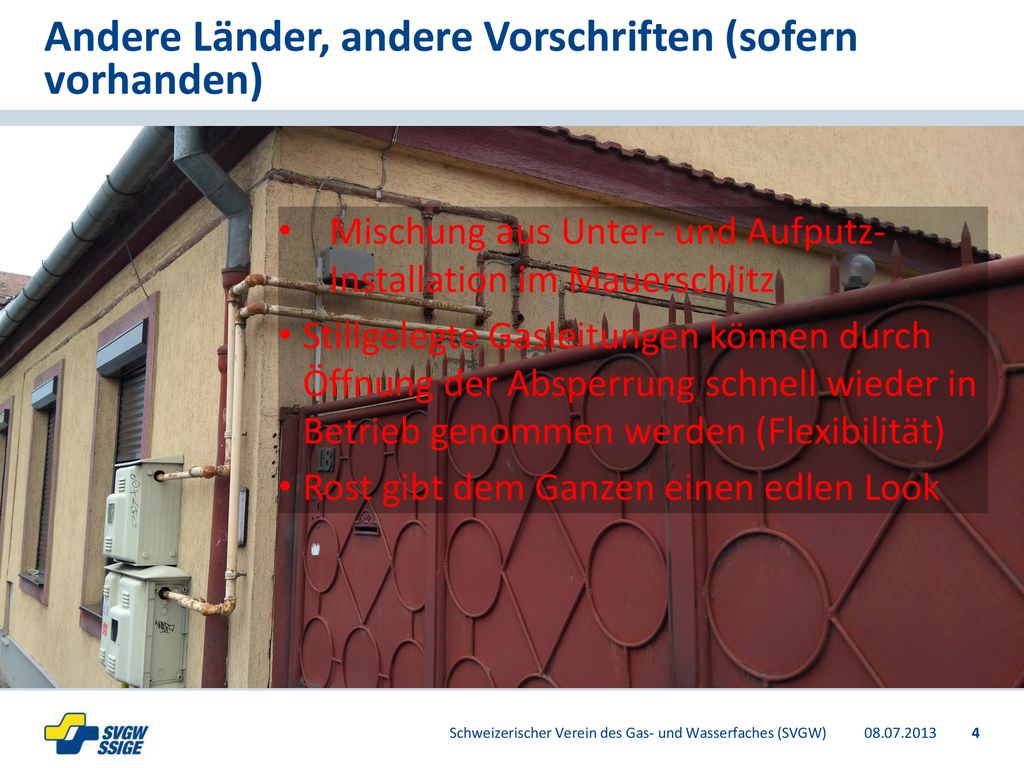

4 Andere Länder, andere Vorschriften (sofern vorhanden)
Mischung aus Unter- und Aufputz- Installation im Mauerschlitz Stillgelegte Gasleitungen können durch Öffnung der Absperrung schnell wieder in Betrieb genommen werden (Flexibilität) Rost gibt dem Ganzen einen edlen Look Schweizerischer Verein des Gas- und Wasserfaches (SVGW)

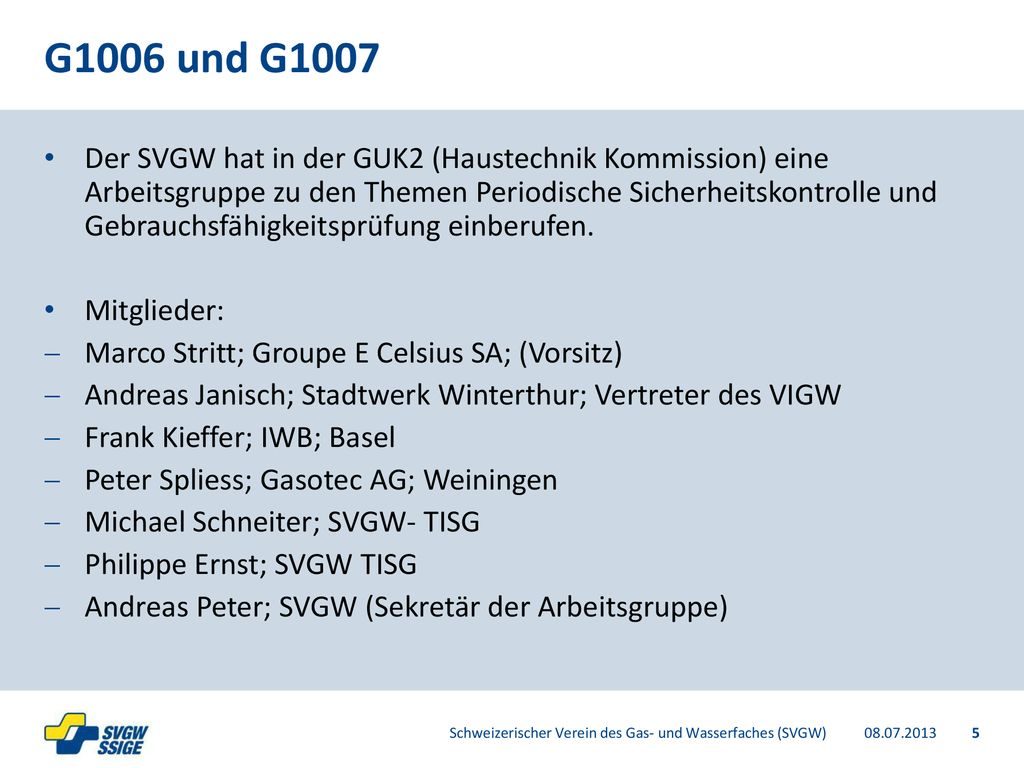

5 G1006 und G1007 Der SVGW hat in der GUK2 (Haustechnik Kommission) eine Arbeitsgruppe zu den Themen Periodische Sicherheitskontrolle und Gebrauchsfähigkeitsprüfung einberufen. Mitglieder: Marco Stritt; Groupe E Celsius SA; (Vorsitz) Andreas Janisch; Stadtwerk Winterthur; Vertreter des VIGW Frank Kieffer; IWB; Basel Peter Spliess; Gasotec AG; Weiningen Michael Schneiter; SVGW- TISG Philippe Ernst; SVGW TISG Andreas Peter; SVGW (Sekretär der Arbeitsgruppe) Schweizerischer Verein des Gas- und Wasserfaches (SVGW)

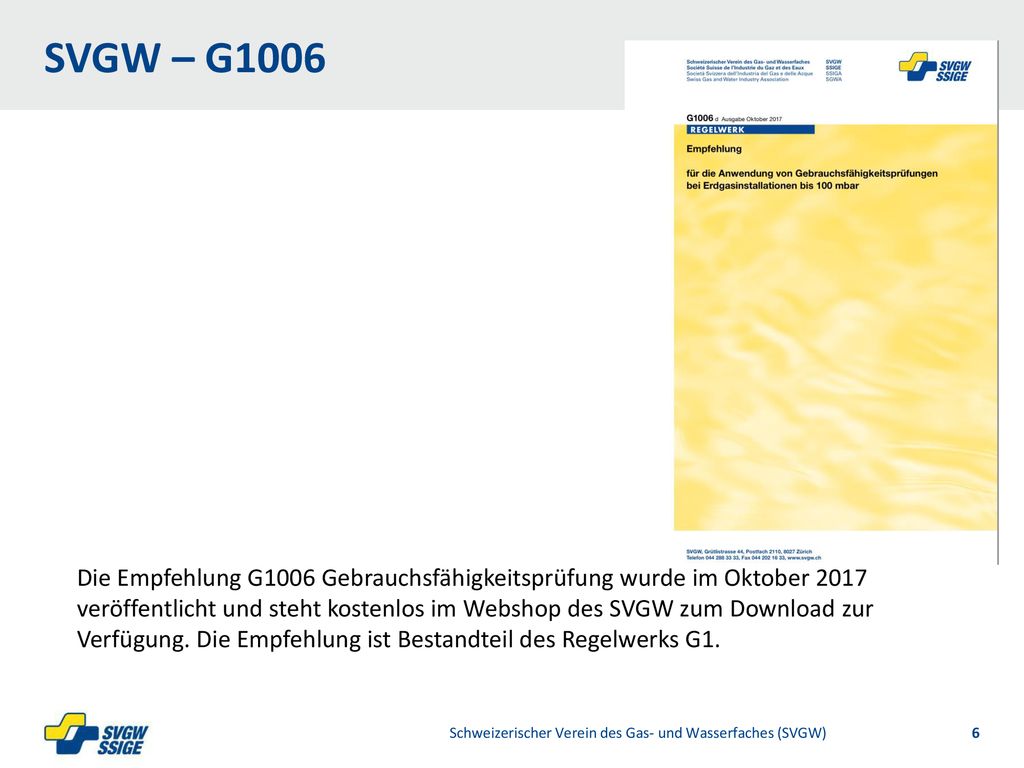

6 SVGW – G1006 Die Empfehlung G1006 Gebrauchsfähigkeitsprüfung wurde im Oktober veröffentlicht und steht kostenlos im Webshop des SVGW zum Download zur Verfügung. Die Empfehlung ist Bestandteil des Regelwerks G1. Schweizerischer Verein des Gas- und Wasserfaches (SVGW)

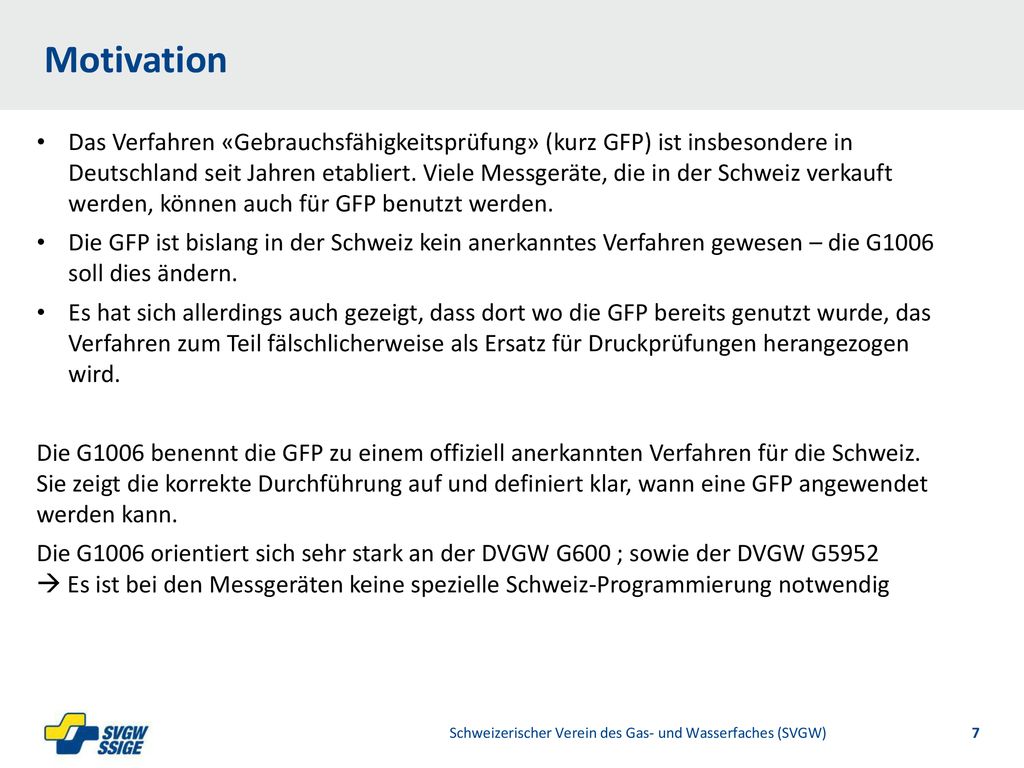

7 Motivation Das Verfahren «Gebrauchsfähigkeitsprüfung» (kurz GFP) ist insbesondere in Deutschland seit Jahren etabliert. Viele Messgeräte, die in der Schweiz verkauft werden, können auch für GFP benutzt werden. Die GFP ist bislang in der Schweiz kein anerkanntes Verfahren gewesen – die G1006 soll dies ändern. Es hat sich allerdings auch gezeigt, dass dort wo die GFP bereits genutzt wurde, das Verfahren zum Teil fälschlicherweise als Ersatz für Druckprüfungen herangezogen wird. Die G1006 benennt die GFP zu einem offiziell anerkannten Verfahren für die Schweiz. Sie zeigt die korrekte Durchführung auf und definiert klar, wann eine GFP angewendet werden kann. Die G1006 orientiert sich sehr stark an der DVGW G600 ; sowie der DVGW G5952  Es ist bei den Messgeräten keine spezielle Schweiz-Programmierung notwendig Schweizerischer Verein des Gas- und Wasserfaches (SVGW)

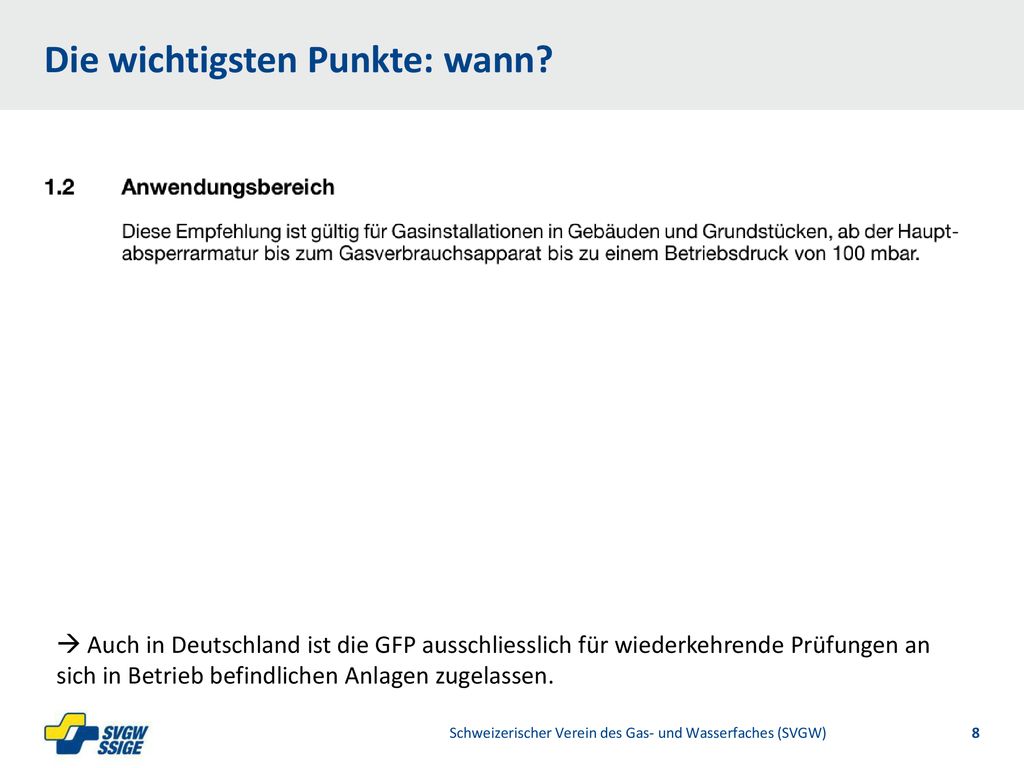

8 Die wichtigsten Punkte: wann?
 Auch in Deutschland ist die GFP ausschliesslich für wiederkehrende Prüfungen an sich in Betrieb befindlichen Anlagen zugelassen. Schweizerischer Verein des Gas- und Wasserfaches (SVGW)

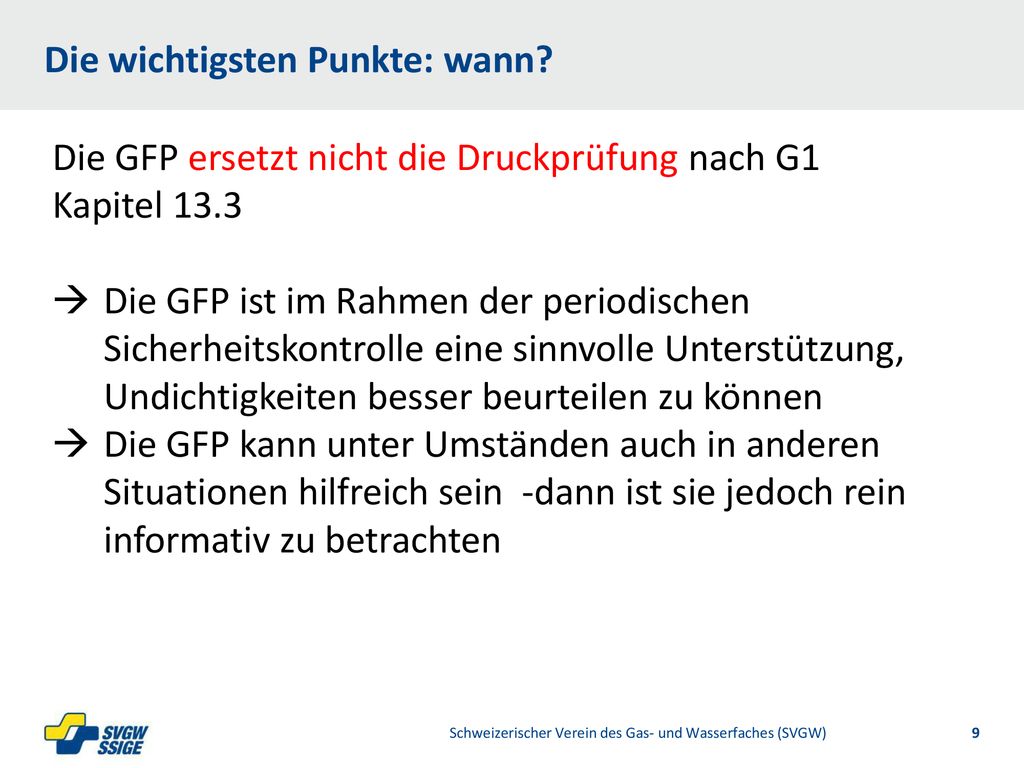

9 Die wichtigsten Punkte: wann?
Die GFP ersetzt nicht die Druckprüfung nach G1 Kapitel 13.3 Die GFP ist im Rahmen der periodischen Sicherheitskontrolle eine sinnvolle Unterstützung, Undichtigkeiten besser beurteilen zu können Die GFP kann unter Umständen auch in anderen Situationen hilfreich sein -dann ist sie jedoch rein informativ zu betrachten Schweizerischer Verein des Gas- und Wasserfaches (SVGW)

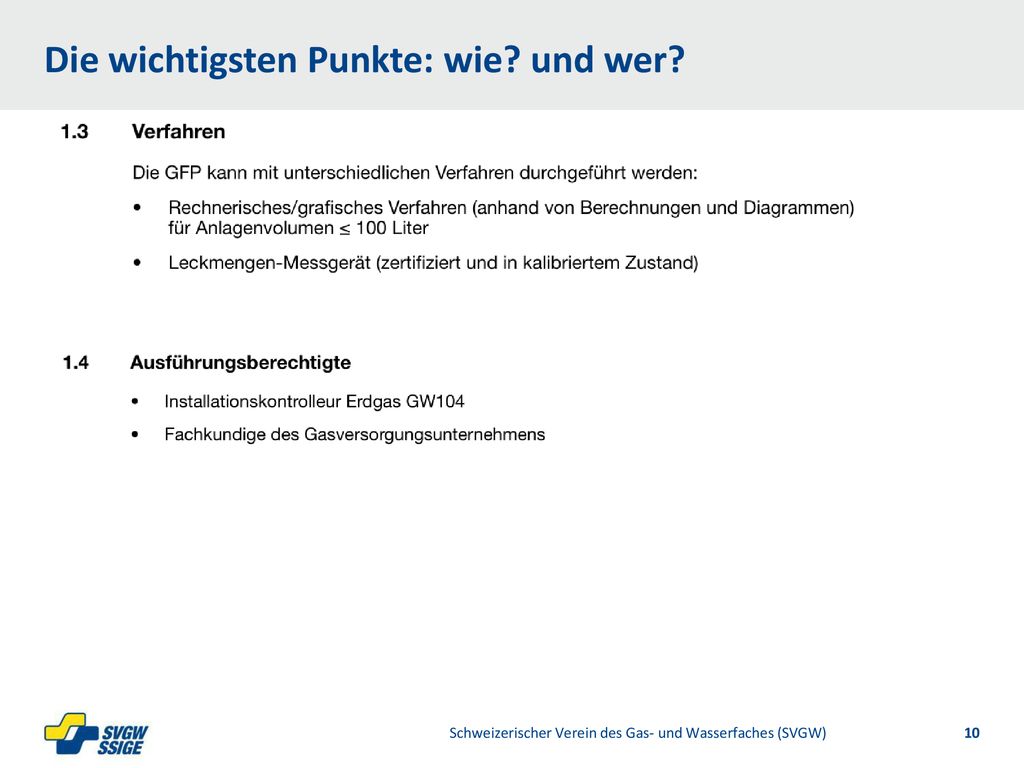

10 Die wichtigsten Punkte: wie? und wer?
Schweizerischer Verein des Gas- und Wasserfaches (SVGW)

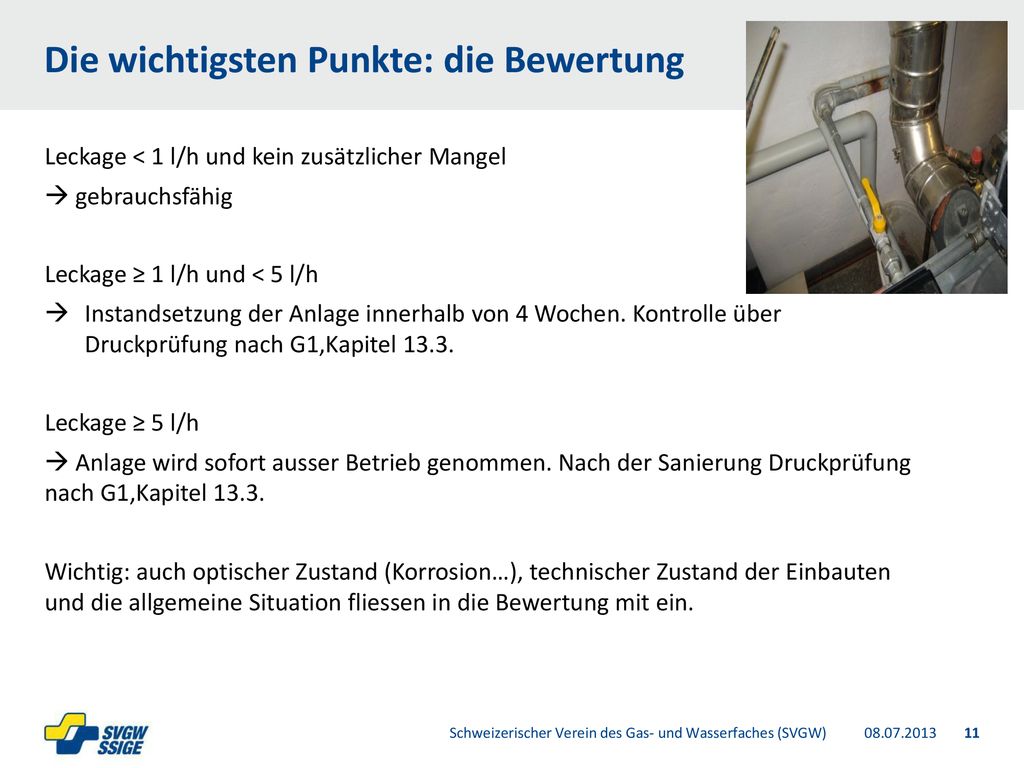

11 Die wichtigsten Punkte: die Bewertung
Leckage < 1 l/h und kein zusätzlicher Mangel  gebrauchsfähig Leckage ≥ 1 l/h und < 5 l/h Instandsetzung der Anlage innerhalb von 4 Wochen. Kontrolle über Druckprüfung nach G1,Kapitel 13.3. Leckage ≥ 5 l/h  Anlage wird sofort ausser Betrieb genommen. Nach der Sanierung Druckprüfung nach G1,Kapitel 13.3. Wichtig: auch optischer Zustand (Korrosion…), technischer Zustand der Einbauten und die allgemeine Situation fliessen in die Bewertung mit ein. Schweizerischer Verein des Gas- und Wasserfaches (SVGW)

12 Die wichtigsten Punkte: Prüfabschnitte
Schweizerischer Verein des Gas- und Wasserfaches (SVGW)

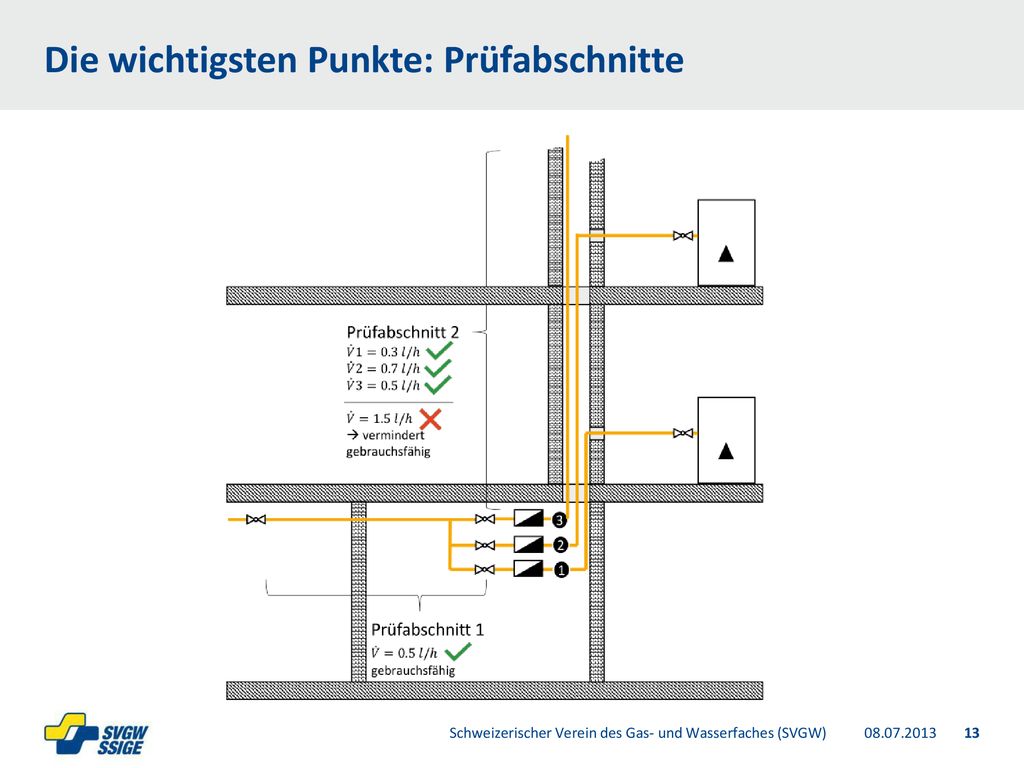

13 Die wichtigsten Punkte: Prüfabschnitte
Schweizerischer Verein des Gas- und Wasserfaches (SVGW)

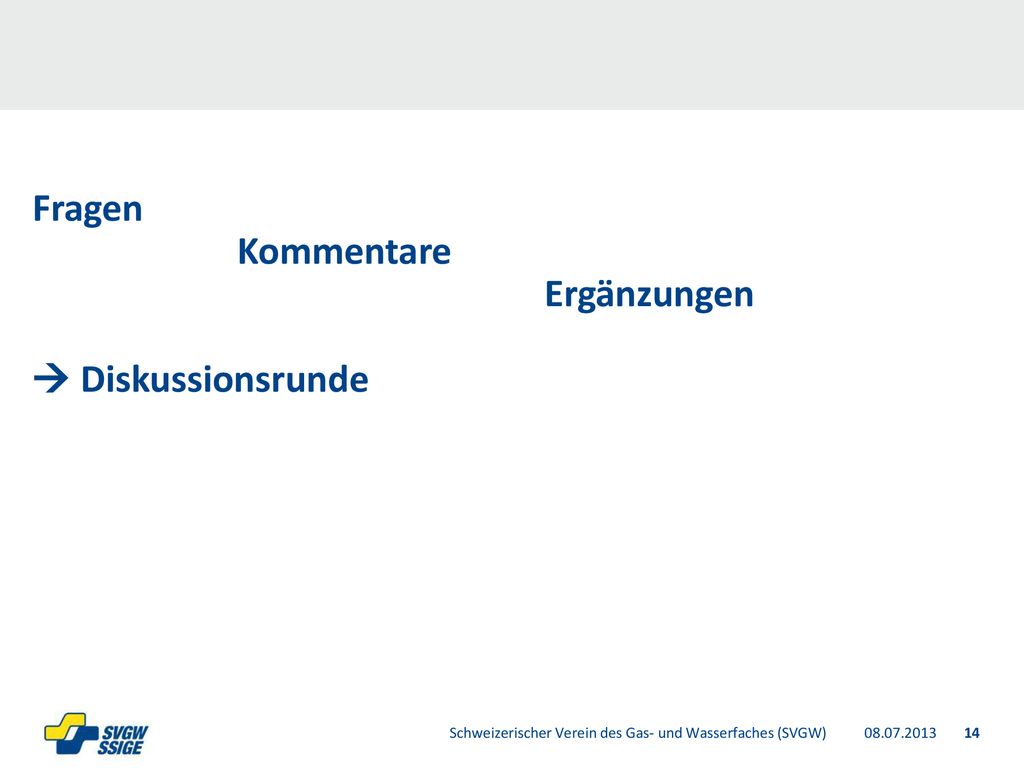

14 Fragen Kommentare Ergänzungen  Diskussionsrunde
Schweizerischer Verein des Gas- und Wasserfaches (SVGW)

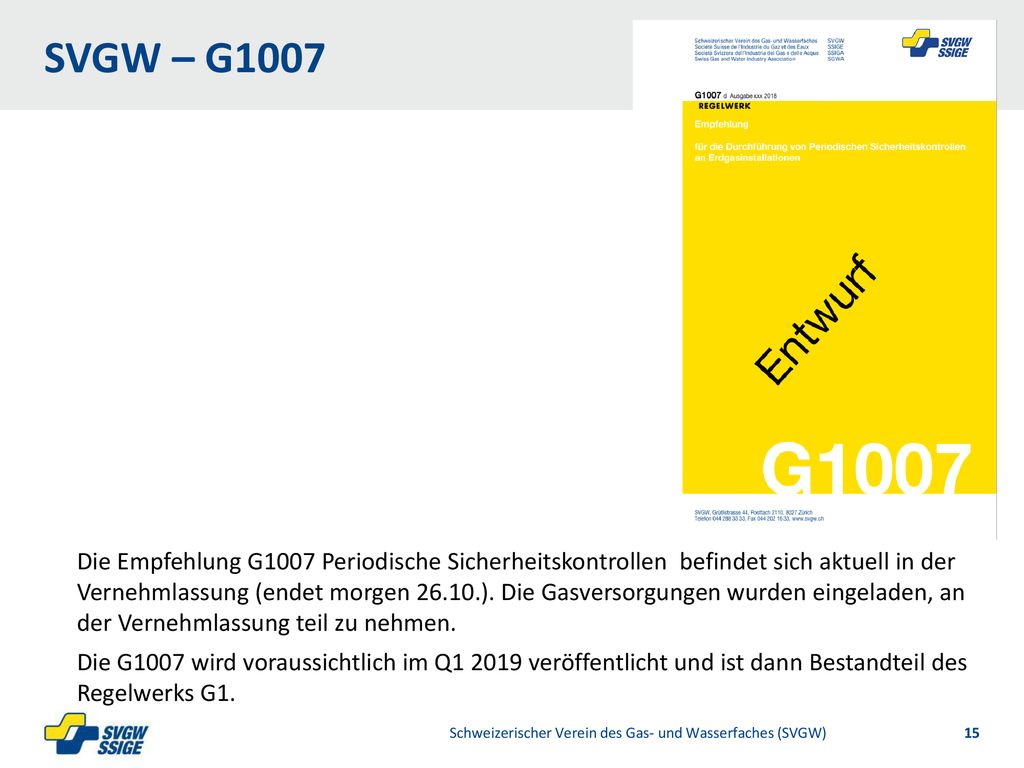

15 SVGW – G1007 Die Empfehlung G1007 Periodische Sicherheitskontrollen befindet sich aktuell in der Vernehmlassung (endet morgen ). Die Gasversorgungen wurden eingeladen, an der Vernehmlassung teil zu nehmen. Die G1007 wird voraussichtlich im Q veröffentlicht und ist dann Bestandteil des Regelwerks G1. Schweizerischer Verein des Gas- und Wasserfaches (SVGW)

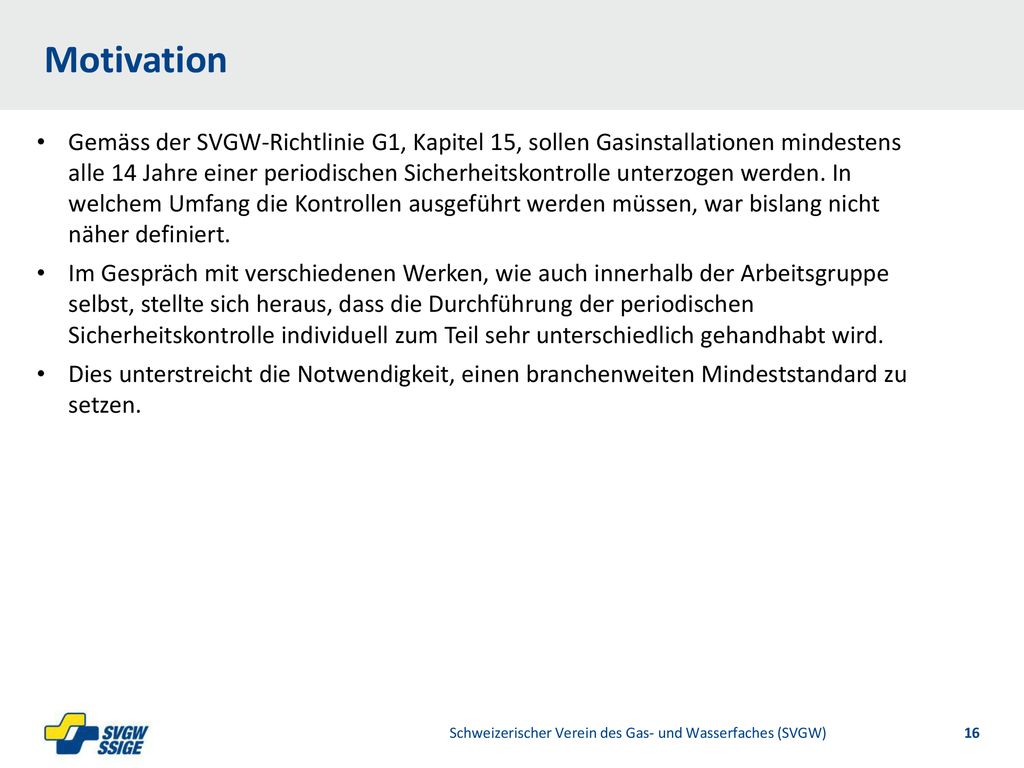

16 Motivation Gemäss der SVGW-Richtlinie G1, Kapitel 15, sollen Gasinstallationen mindestens alle 14 Jahre einer periodischen Sicherheitskontrolle unterzogen werden. In welchem Umfang die Kontrollen ausgeführt werden müssen, war bislang nicht näher definiert. Im Gespräch mit verschiedenen Werken, wie auch innerhalb der Arbeitsgruppe selbst, stellte sich heraus, dass die Durchführung der periodischen Sicherheitskontrolle individuell zum Teil sehr unterschiedlich gehandhabt wird. Dies unterstreicht die Notwendigkeit, einen branchenweiten Mindeststandard zu setzen. Schweizerischer Verein des Gas- und Wasserfaches (SVGW)

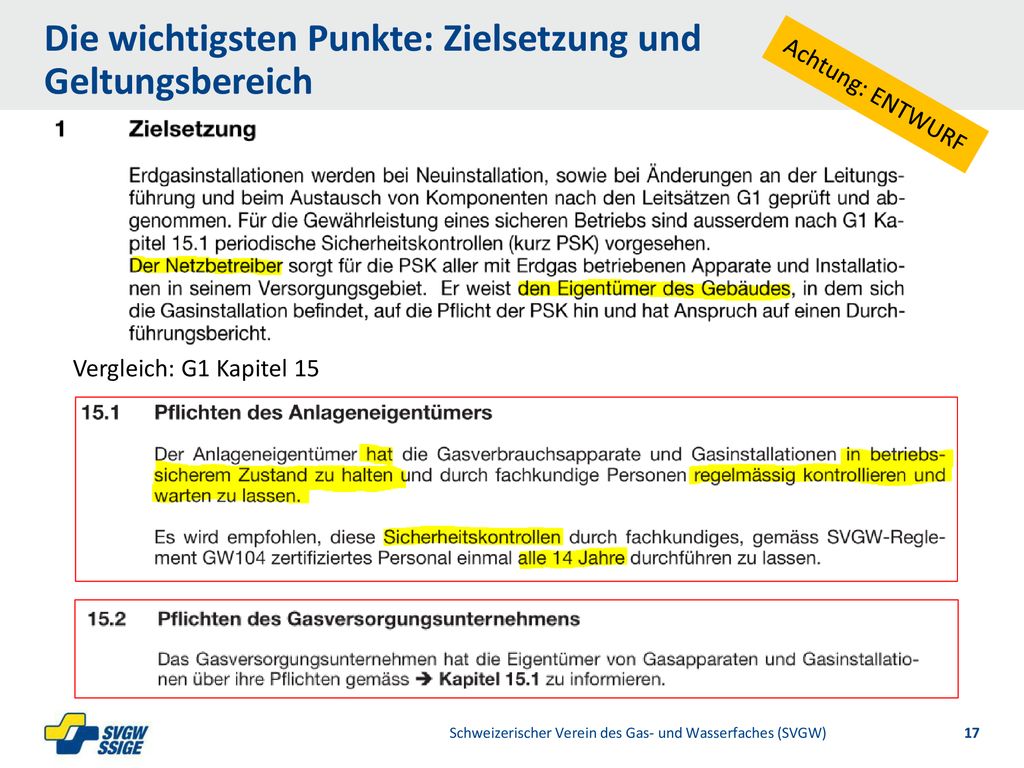

17 Die wichtigsten Punkte: Zielsetzung und Geltungsbereich
Achtung: ENTWURF Vergleich: G1 Kapitel 15 Schweizerischer Verein des Gas- und Wasserfaches (SVGW)

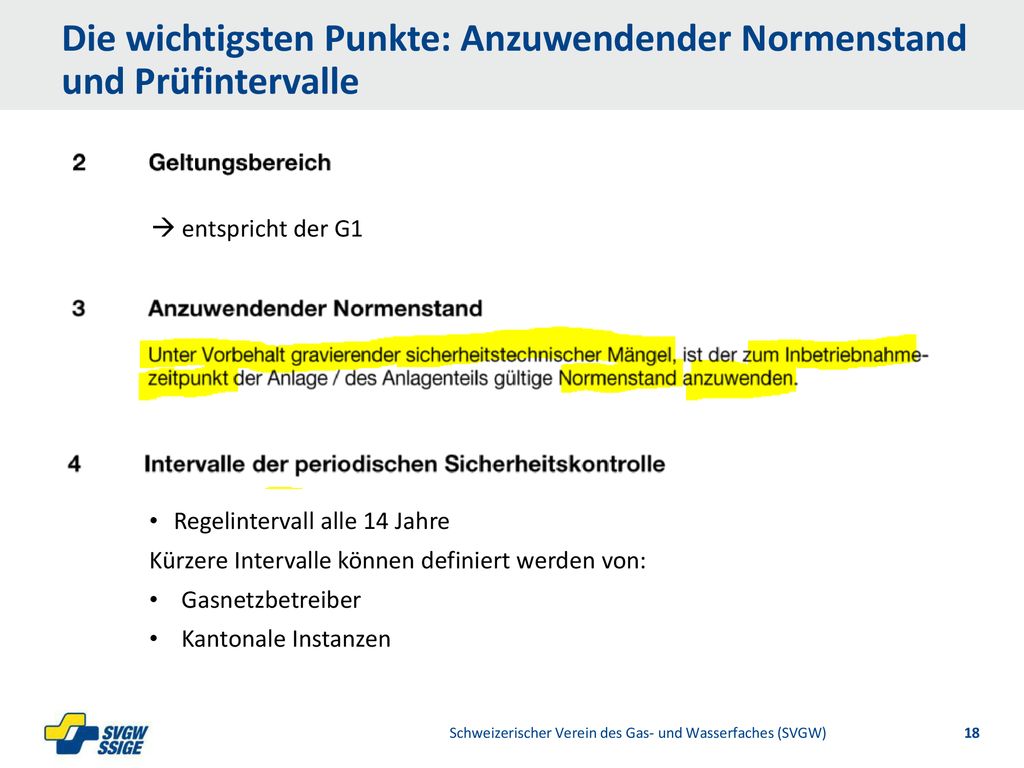

18 Die wichtigsten Punkte: Anzuwendender Normenstand und Prüfintervalle
 entspricht der G1 Regelintervall alle 14 Jahre Kürzere Intervalle können definiert werden von: Gasnetzbetreiber Kantonale Instanzen Schweizerischer Verein des Gas- und Wasserfaches (SVGW)

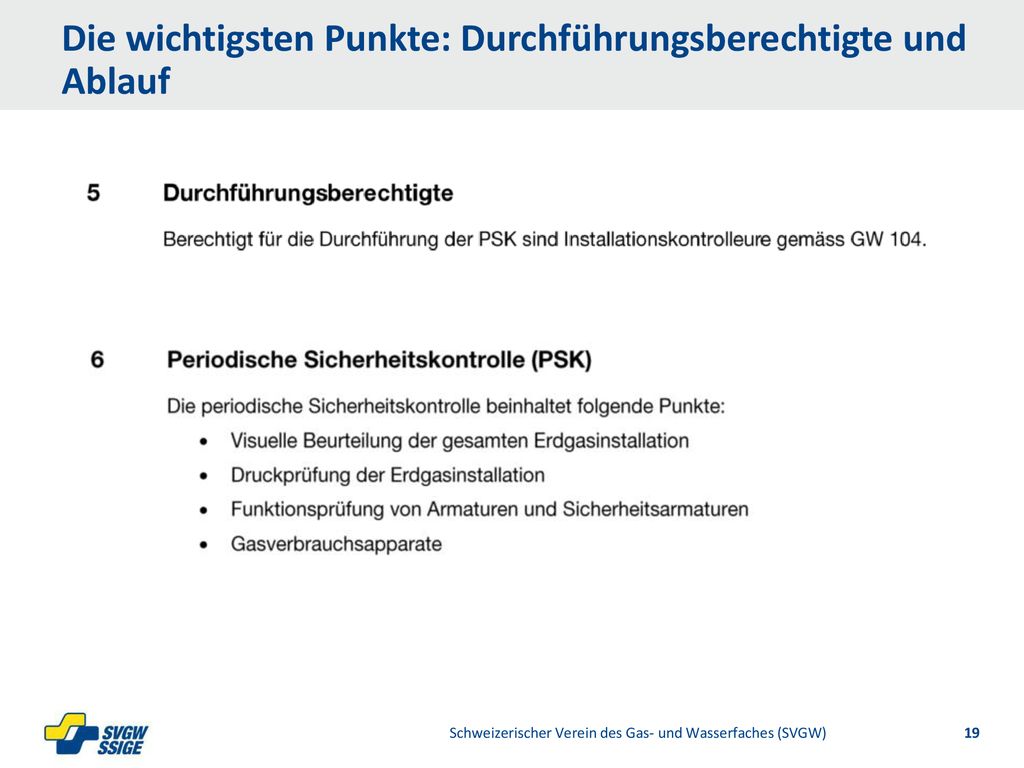

19 Die wichtigsten Punkte: Durchführungsberechtigte und Ablauf
Schweizerischer Verein des Gas- und Wasserfaches (SVGW)

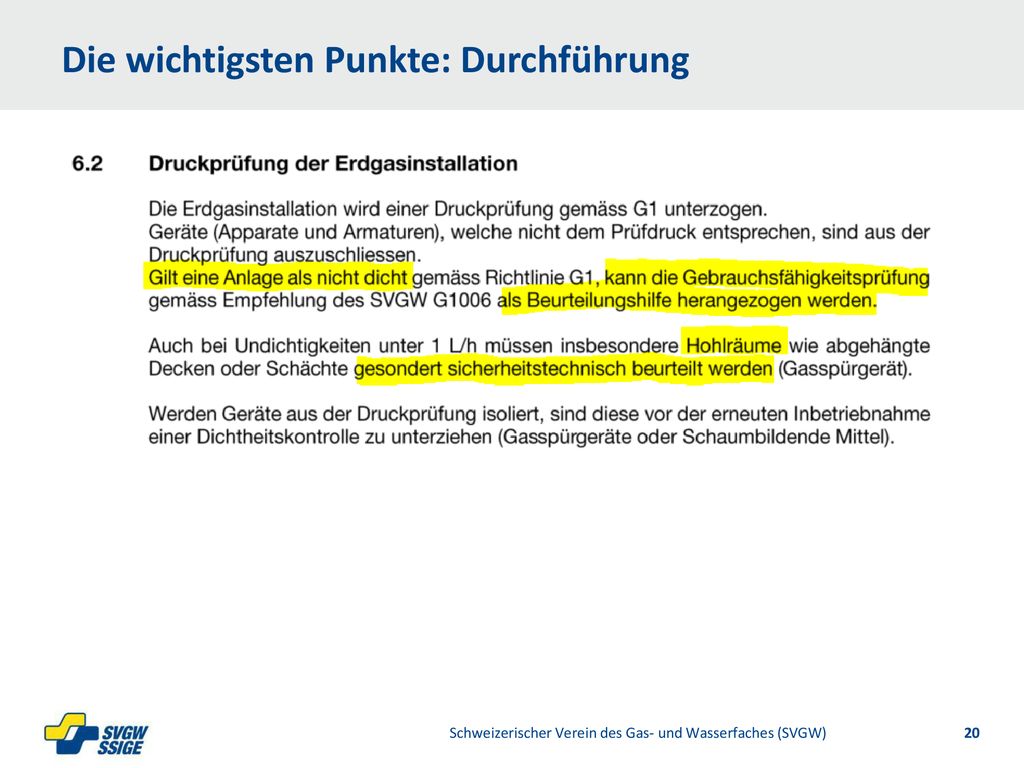

20 Die wichtigsten Punkte: Durchführung
Schweizerischer Verein des Gas- und Wasserfaches (SVGW)

21 Die wichtigsten Punkte: Mängel, Massnahmen, Fristen
Mängel müssen beurteilt und eingestuft werden. Nach einer Risikoabwägung müssen entsprechende Massnahmen und Fristen definiert werden. Mögliche Massnahmen: Verkürzen des Intervalls der PSK Reparatur der Mängel Sanierung der gesamten Installation Ausserbetriebnahme Schweizerischer Verein des Gas- und Wasserfaches (SVGW)

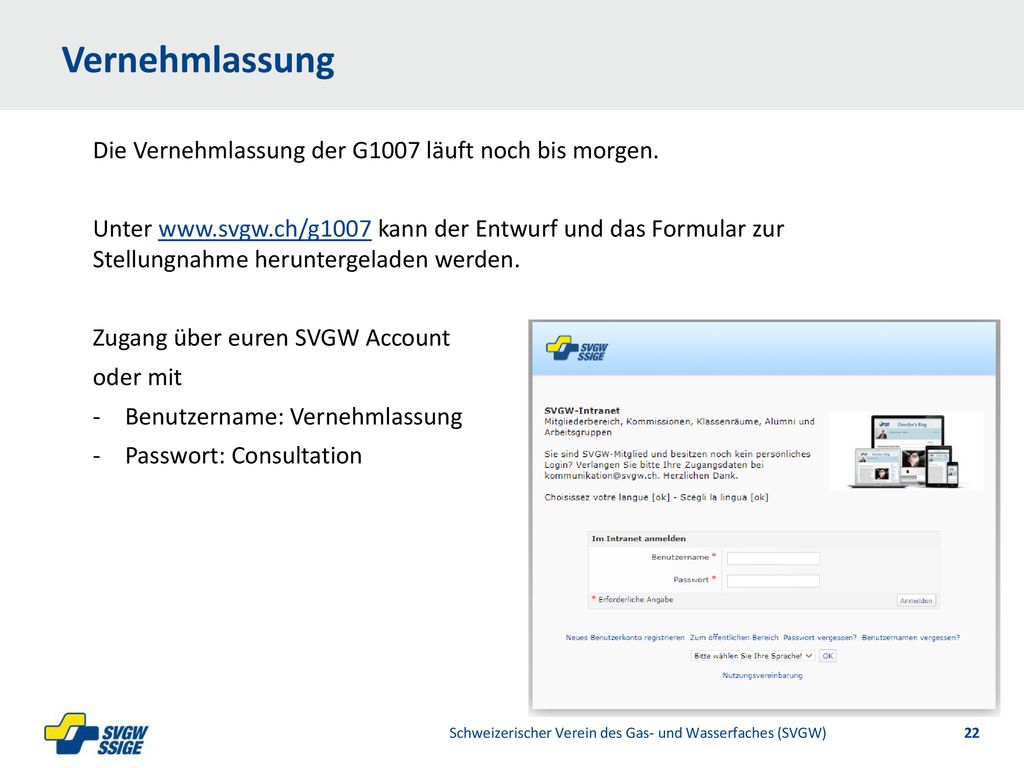

22 Vernehmlassung Die Vernehmlassung der G1007 läuft noch bis morgen.
Unter kann der Entwurf und das Formular zur Stellungnahme heruntergeladen werden. Zugang über euren SVGW Account oder mit Benutzername: Vernehmlassung Passwort: Consultation Schweizerischer Verein des Gas- und Wasserfaches (SVGW)

23 Fragen Kommentare Ergänzungen  Diskussionsrunde
Schweizerischer Verein des Gas- und Wasserfaches (SVGW)

24 Herzlichen Dank Andreas Peter ; Anwendungstechnik SVGW a.peter@svgw.ch
