1 2. DAFTT

2 Inhalt, Vortrag von DB5SB
Verein D-ATV (eine gaaanz kurze Einführung) HAMNet

3 1. Verein Verein zur Förderung von Digitalfunk und digitaler Kommunikation in Thüringen e.V. 2018 gegründet Gemeinnützigkeit beantragt -> Spendenquittung Mitgliedsbeitrag: €20/Jahr Ziel: Aufbau und Förderung der digitalen Infrastruktur in Thüringen

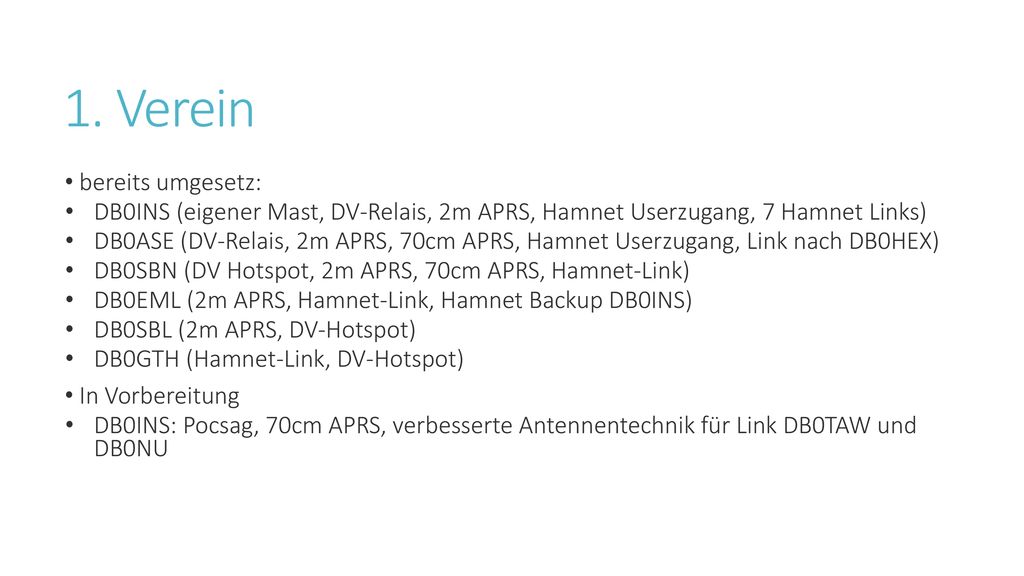

4 1. Verein bereits umgesetz:
DB0INS (eigener Mast, DV-Relais, 2m APRS, Hamnet Userzugang, 7 Hamnet Links) DB0ASE (DV-Relais, 2m APRS, 70cm APRS, Hamnet Userzugang, Link nach DB0HEX) DB0SBN (DV Hotspot, 2m APRS, 70cm APRS, Hamnet-Link) DB0EML (2m APRS, Hamnet-Link, Hamnet Backup DB0INS) DB0SBL (2m APRS, DV-Hotspot) DB0GTH (Hamnet-Link, DV-Hotspot) In Vorbereitung DB0INS: Pocsag, 70cm APRS, verbesserte Antennentechnik für Link DB0TAW und DB0NU

5 1. Verein bereits umgesetzt: Internetanbindung Feuerwehr Emleben
Ballonexperiment mit der Aktiv-Schule Erfurt

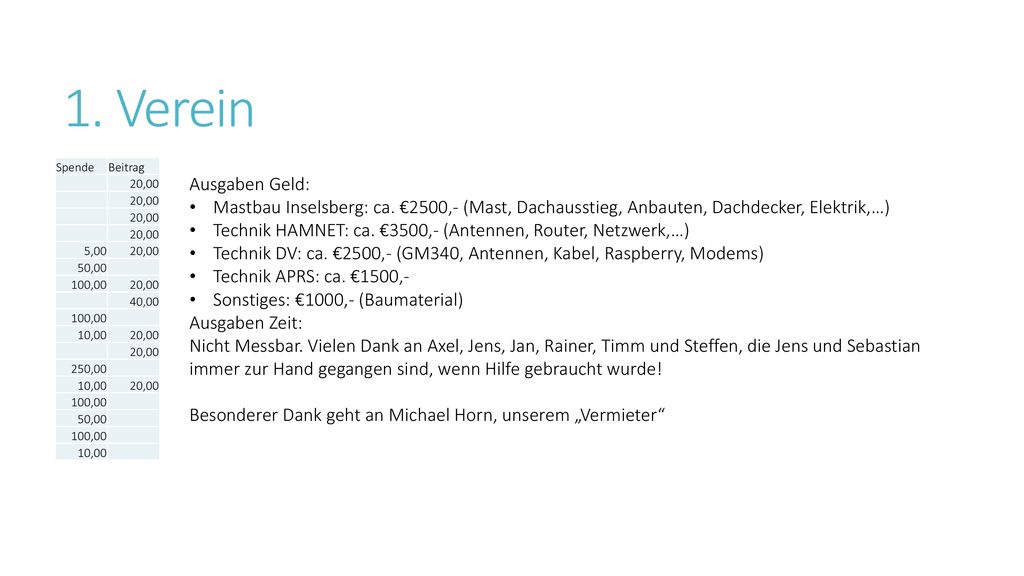

6 1. Verein Spende Beitrag 20,00 5,00 50,00 100,00 40,00 10,00 250,00 Ausgaben Geld: Mastbau Inselsberg: ca. €2500,- (Mast, Dachausstieg, Anbauten, Dachdecker, Elektrik,…) Technik HAMNET: ca. €3500,- (Antennen, Router, Netzwerk,…) Technik DV: ca. €2500,- (GM340, Antennen, Kabel, Raspberry, Modems) Technik APRS: ca. €1500,- Sonstiges: €1000,- (Baumaterial) Ausgaben Zeit: Nicht Messbar. Vielen Dank an Axel, Jens, Jan, Rainer, Timm und Steffen, die Jens und Sebastian immer zur Hand gegangen sind, wenn Hilfe gebraucht wurde! Besonderer Dank geht an Michael Horn, unserem „Vermieter“

7 2. D-AVT DVB-T und DVB-S DVB-T:
Modulation: Mux mit COFDM, Einzelträger mit QPSK oder QAM, Gleichwellennetz Hardware (kommerziell): Hides UT-100C (TX) UT-100D (RX) DVB-S Modulation: QPSK Hardware: TX: Raspberry Pi “ohne alles” (per GPIO) auf 70cm, F5OEO rpidatv (Tiefpass einbauen!) RX: Raspberry mit leandvb

8 3. HAMNET Aktueller Ausbau: DB0INS Link zu DB0TAW, DB0MAC,
DB0NU, DM0EA, DB0EML, DB0SBN, DB0GTH Userzugang 2397MHz

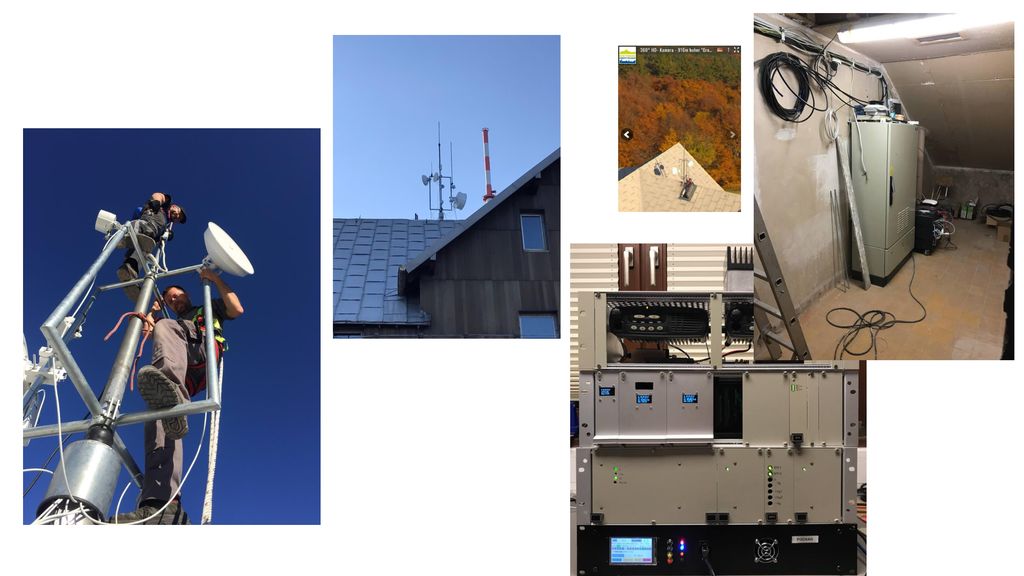

9

10 3. HAMNET von “zu Hause” aus
Via HF: (bevorzugter Weg) Ubiquiti Nanostation, Mikrotik SXT,… DB0INS: 2397MHz, 5MHz Kanalbreite, an DB0ASE: 2392MHz, 5MHz Kanalbreite, an Via VPN: Aus Thüringen über DB0INS – PPTP, L2TP FH Nürnberg, RWTH Aachen – PPTP, Ipsec (Fritzbox), “Hamcloud”
