Die automatischen Master-Slave Testsequenzen
Die automatische Master-Slave Betriebsart ist geeignet für die Qualifizierung von normalen oder speziellen 2/4-Draht Wähl- und Festverbindungen. In der Betriebsart Master-Slave sind zwei ELA 10 Geräte an die Leitung angeschlossen. ■ Der Master steuert die durchzuführenden Messungen und sammelt die Messergebnisse. ■ Der Slave führt Messungen nach den Befehlen des Masters durch und sendet die Ergebnisse zurück. ELA 10 bietet vorprogrammierte Testparametersätze für die Qualifizierung von: ■ ITU-T M.1020 Mietleitung von spezieller Qualität und spezieller Bandbreite ■ ITU-T M.1025 Mietleitung von spezieller Qualität und grundlegender Bandbreite ■ ITU-T M.1040 Mietleitung von normalen Qualität Mit Hilfe von vorprogrammierten Fehlertoleranzmasken für die Kabel- und Systemparameter zeigt das ELA 10 zuerst eine GEEIGNET / UNGEEIGNET Auswertung an, danach kann man von dem ausgewählten Parameter detaillierte Informationen bekommen. 2-Draht passive Festverbindungen 4-Draht passive Festverbindungen 2-Draht aktive Festverbindungen 4-Draht aktive Festverbindungen Wählverbindungen Messergebnisse der Testsequenzen ITU-T Empf. für passive Festverbindungen ITU-T Empf. für aktive Festverbindungen Klicken Sie auf die Felder für weitere Informationen! ELEKTR NIKA
2
Qualifizierung der passiven 2-Draht Festverbindungen

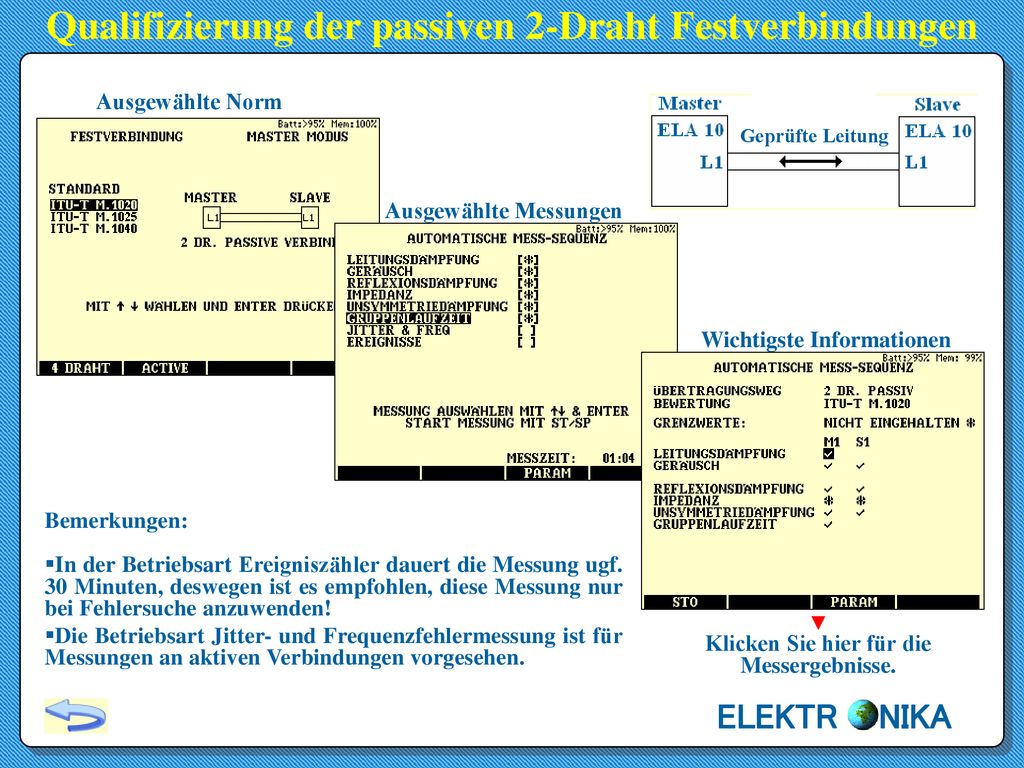

Ausgewählte Norm Geprüfte Leitung Ausgewählte Messungen Wichtigste Informationen Bemerkungen: In der Betriebsart Ereigniszähler dauert die Messung ugf. 30 Minuten, deswegen ist es empfohlen, diese Messung nur bei Fehlersuche anzuwenden! Die Betriebsart Jitter- und Frequenzfehlermessung ist für Messungen an aktiven Verbindungen vorgesehen. ▼ Klicken Sie hier für die Messergebnisse. ELEKTR NIKA
3
Qualifizierung der passiven 4-Draht Festverbindungen

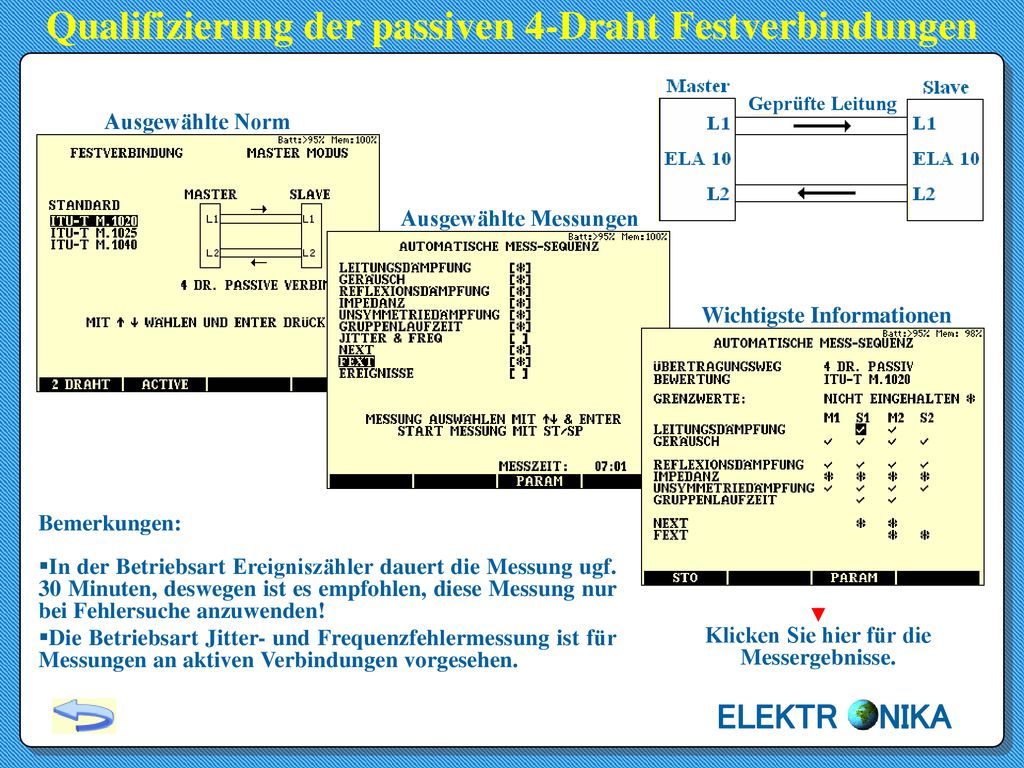

Geprüfte Leitung Ausgewählte Norm Ausgewählte Messungen Wichtigste Informationen Bemerkungen: In der Betriebsart Ereigniszähler dauert die Messung ugf. 30 Minuten, deswegen ist es empfohlen, diese Messung nur bei Fehlersuche anzuwenden! Die Betriebsart Jitter- und Frequenzfehlermessung ist für Messungen an aktiven Verbindungen vorgesehen. ▼ Klicken Sie hier für die Messergebnisse. ELEKTR NIKA
4
Qualifizierung der aktiven 2-Draht Festverbindungen

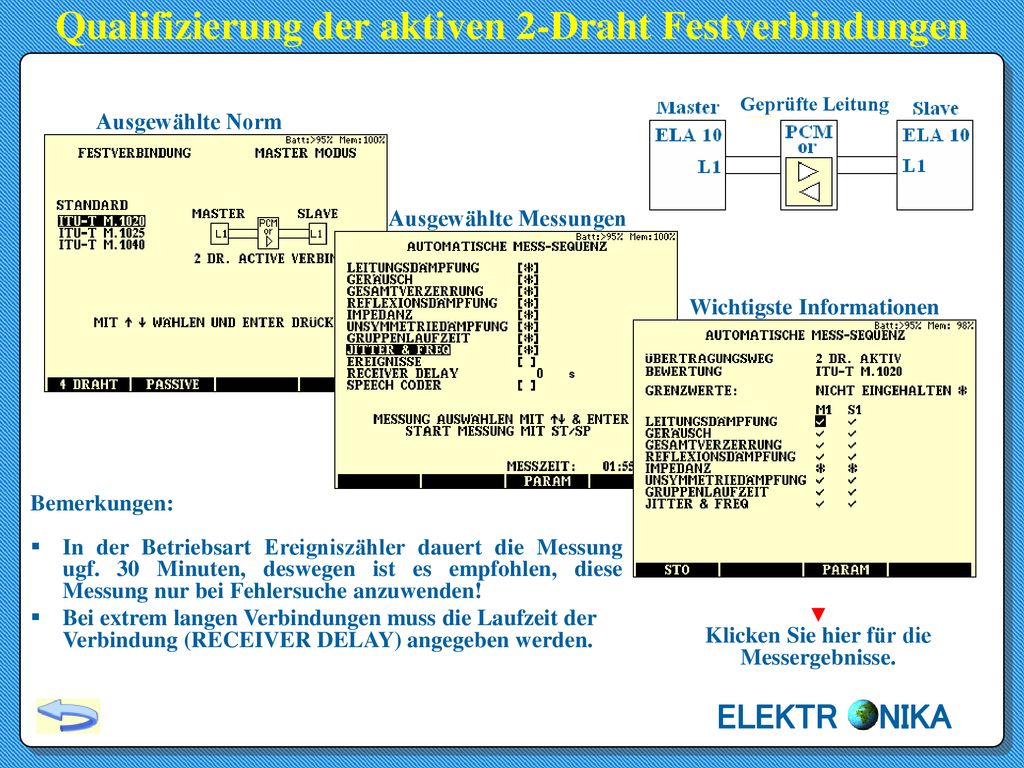

Geprüfte Leitung Ausgewählte Norm Ausgewählte Messungen Wichtigste Informationen Bemerkungen: In der Betriebsart Ereigniszähler dauert die Messung ugf. 30 Minuten, deswegen ist es empfohlen, diese Messung nur bei Fehlersuche anzuwenden! Bei extrem langen Verbindungen muss die Laufzeit der Verbindung (RECEIVER DELAY) angegeben werden. ▼ Klicken Sie hier für die Messergebnisse. ELEKTR NIKA
5
Qualifizierung der aktiven 4-Draht Festverbindungen
Geprüfte Leitung Ausgewählte Norm Ausgewählte Messungen Wichtigste Informationen Bemerkungen: In der Betriebsart Ereigniszähler dauert die Messung ugf. 30 Minuten, deswegen ist es empfohlen, diese Messung nur bei Fehlersuche anzuwenden! Bei extrem langen Verbindungen muss die Laufzeit der Verbindung (RECEIVER DELAY) angegeben werden. ▼ Klicken Sie hier für die Messergebnisse. ELEKTR NIKA
6
Qualifizierung von Wählverbindungen
Angabe der Rufnummer des Slaves Vermittlungsstelle Ausgewählte Norm Messungen Wichtigste Informationen Bemerkungen: In der Betriebsart Ereigniszähler dauert die Messung ugf. 30 Minuten, deswegen ist es empfohlen, diese Messung nur bei Fehlersuche anzuwenden! Bei extrem langen Verbindungen muss die Laufzeit der Verbindung (RECEIVER DELAY) angegeben werden. ▼ Klicken Sie hier für die Messergebnisse. ELEKTR NIKA
7
Messergebnisse der Master-Slave Testsequenzen
ELEKTR NIKA
8
ITU-T Empfehlungen für passive Verbindungen
Mietleitungen von spezieller Qualität und spezieller Bandbreite Mietleitungen von spezieller Qualität und grundlegender Bandbreite Mietleitungen von normaler Qualität Nicht spezifiziert ELEKTR NIKA
9
ITU-T Empfehlungen für aktive Verbindungen

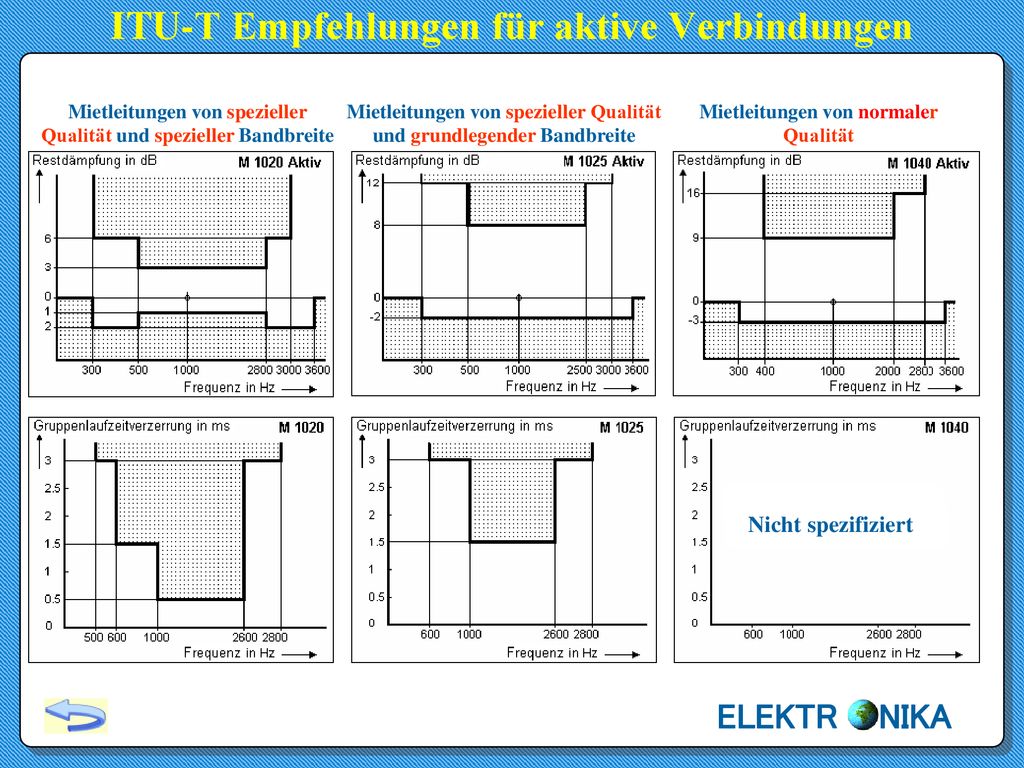

Mietleitungen von spezieller Qualität und spezieller Bandbreite Mietleitungen von spezieller Qualität und grundlegender Bandbreite Mietleitungen von normaler Qualität Nicht spezifiziert ELEKTR NIKA
10
Vielen Dank für Ihre Aufmerksamkeit !
