Tips und Tricks im Konfigurator
2

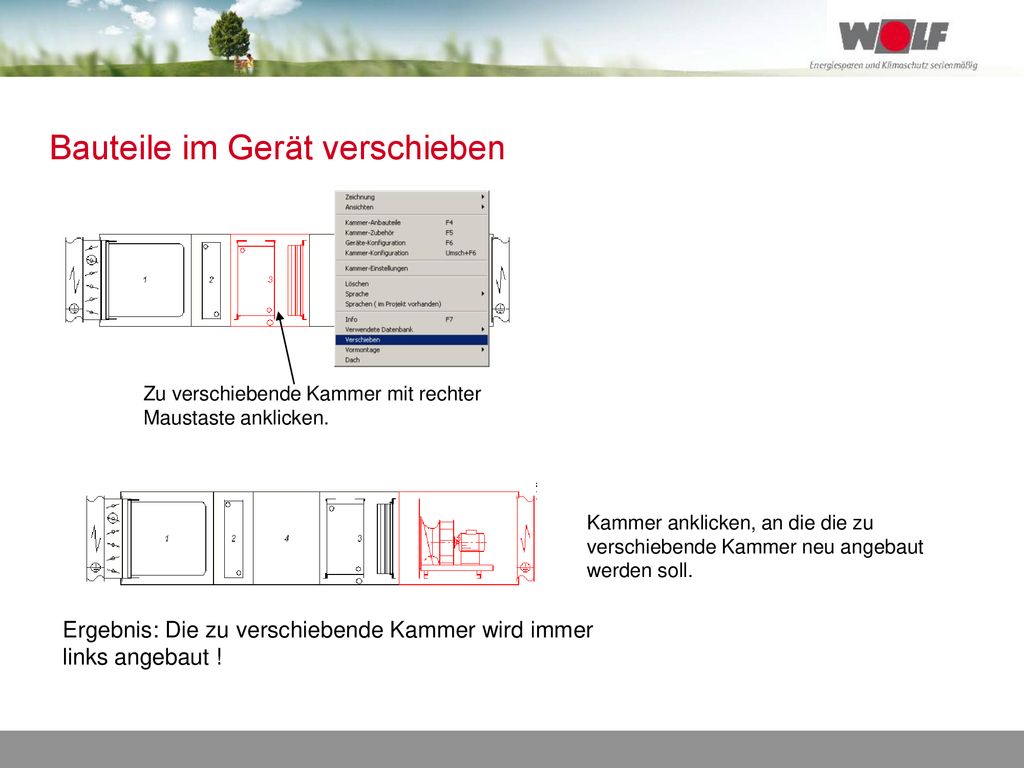

Bauteile im Gerät verschieben
Zu verschiebende Kammer mit rechter Maustaste anklicken. Kammer anklicken, an die die zu verschiebende Kammer neu angebaut werden soll. Ergebnis: Die zu verschiebende Kammer wird immer links angebaut !
3

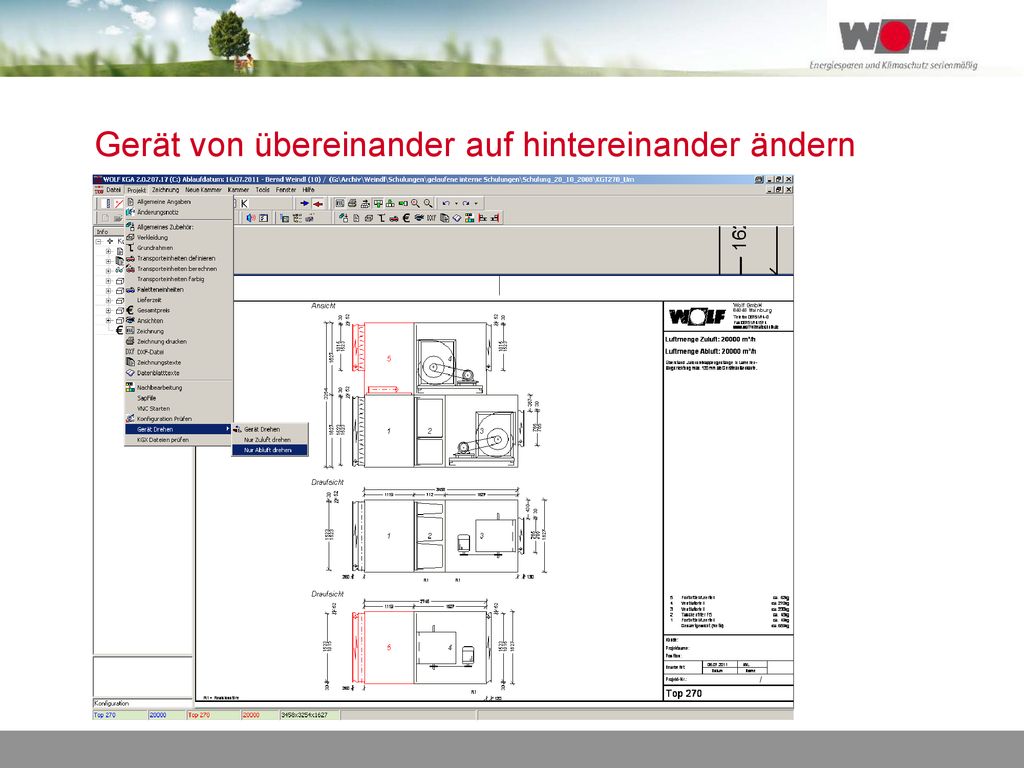

Gerät von übereinander auf hintereinander ändern
4

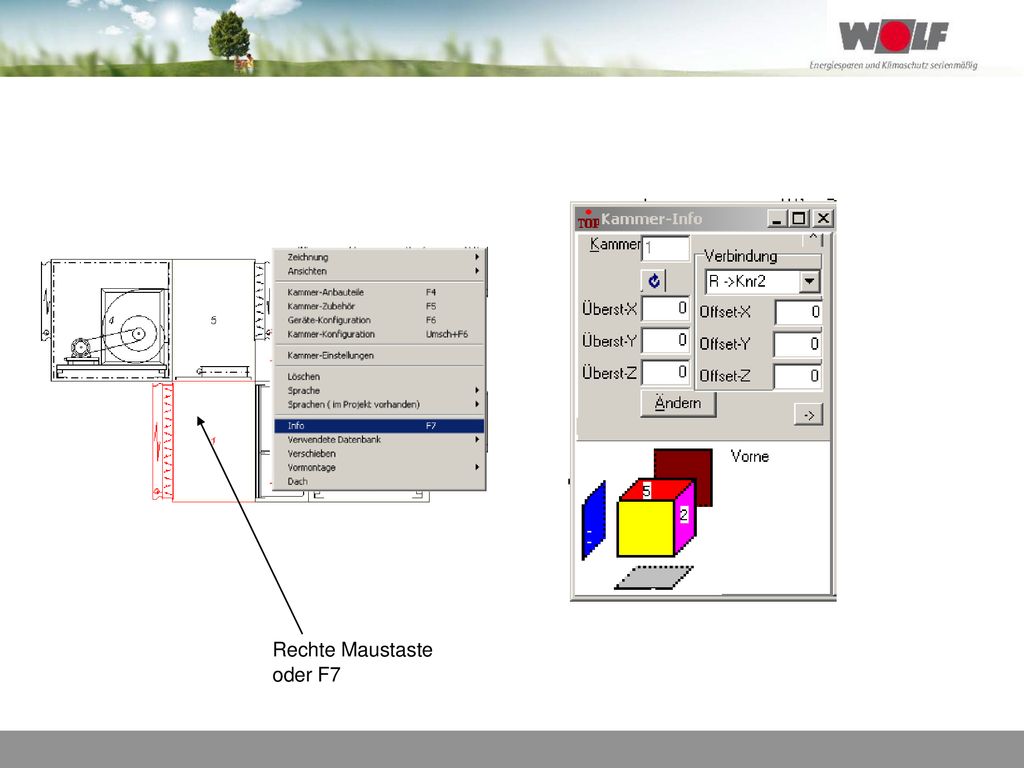

Rechte Maustaste oder F7
4
5

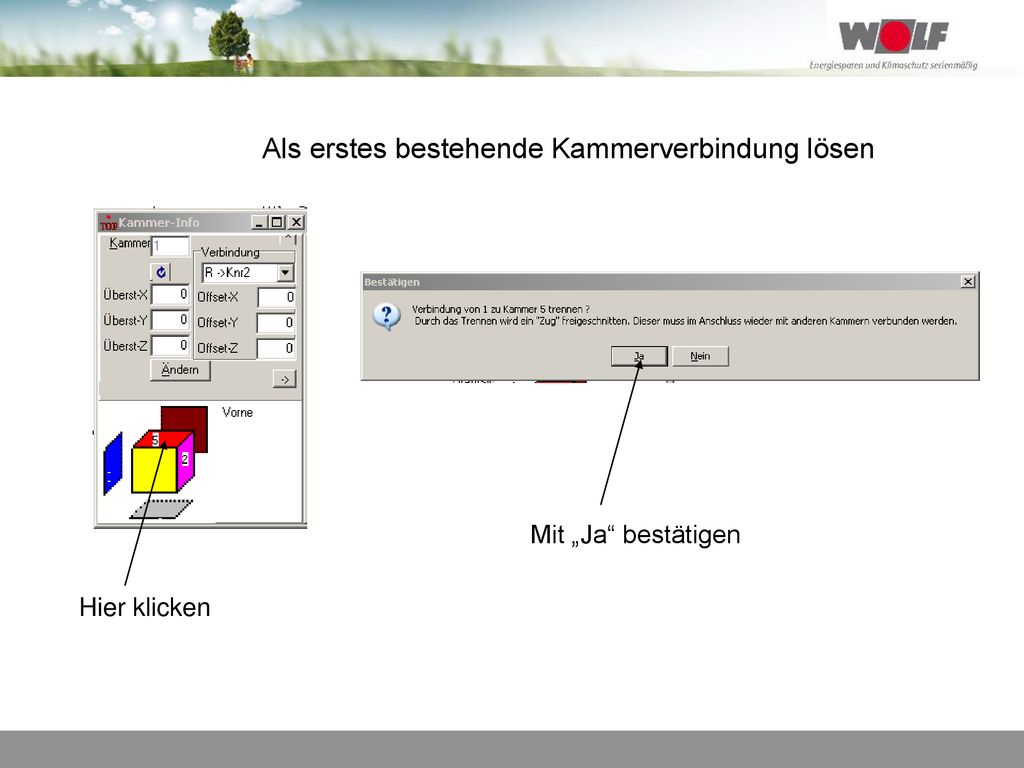

Als erstes bestehende Kammerverbindung lösen
Mit „Ja“ bestätigen Hier klicken
6

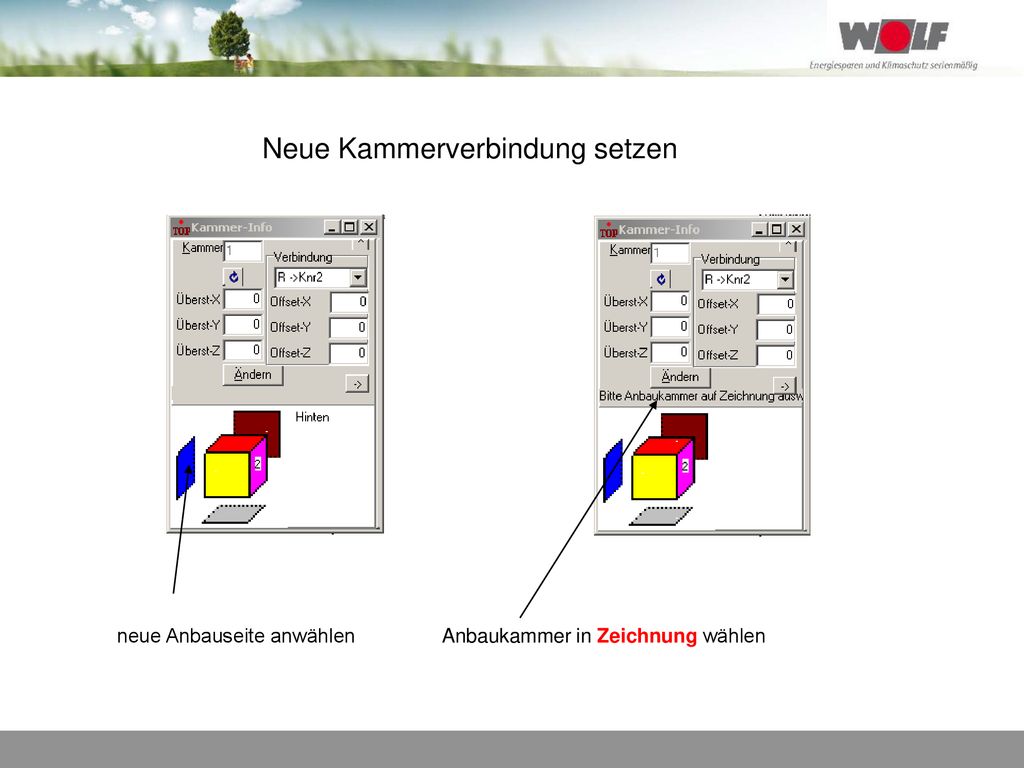

Neue Kammerverbindung setzen
neue Anbauseite anwählen Anbaukammer in Zeichnung wählen
7

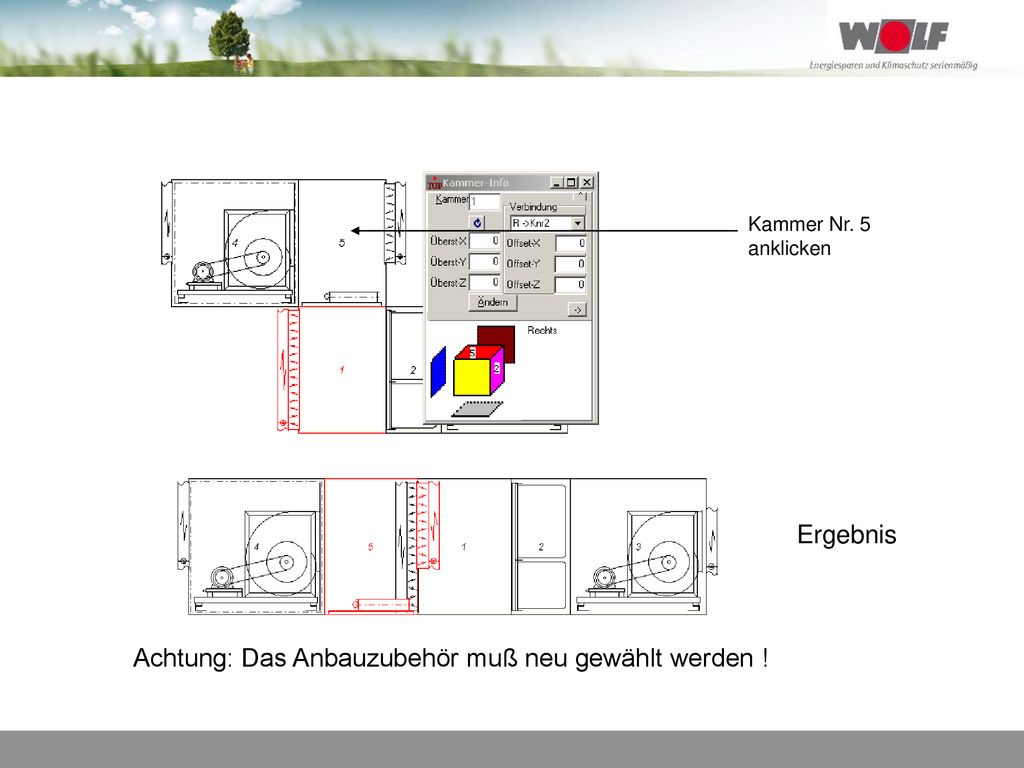

Achtung: Das Anbauzubehör muß neu gewählt werden !
Kammer Nr. 5 anklicken Ergebnis Achtung: Das Anbauzubehör muß neu gewählt werden !
8

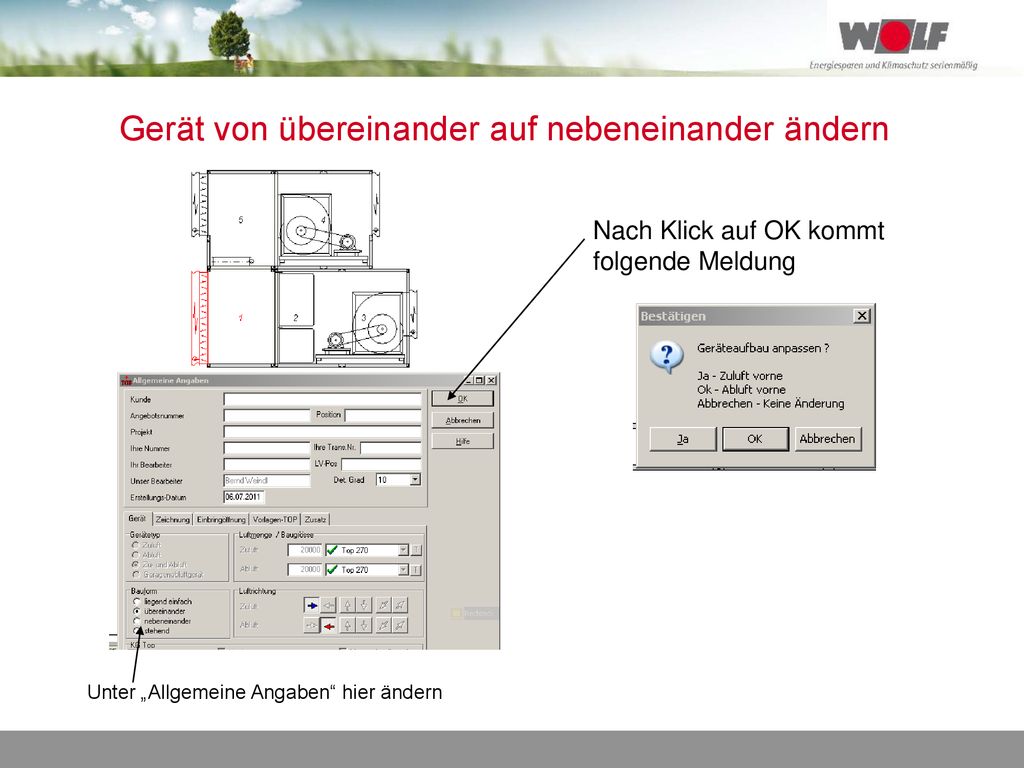

Gerät von übereinander auf nebeneinander ändern
Nach Klick auf OK kommt folgende Meldung Unter „Allgemeine Angaben“ hier ändern
9

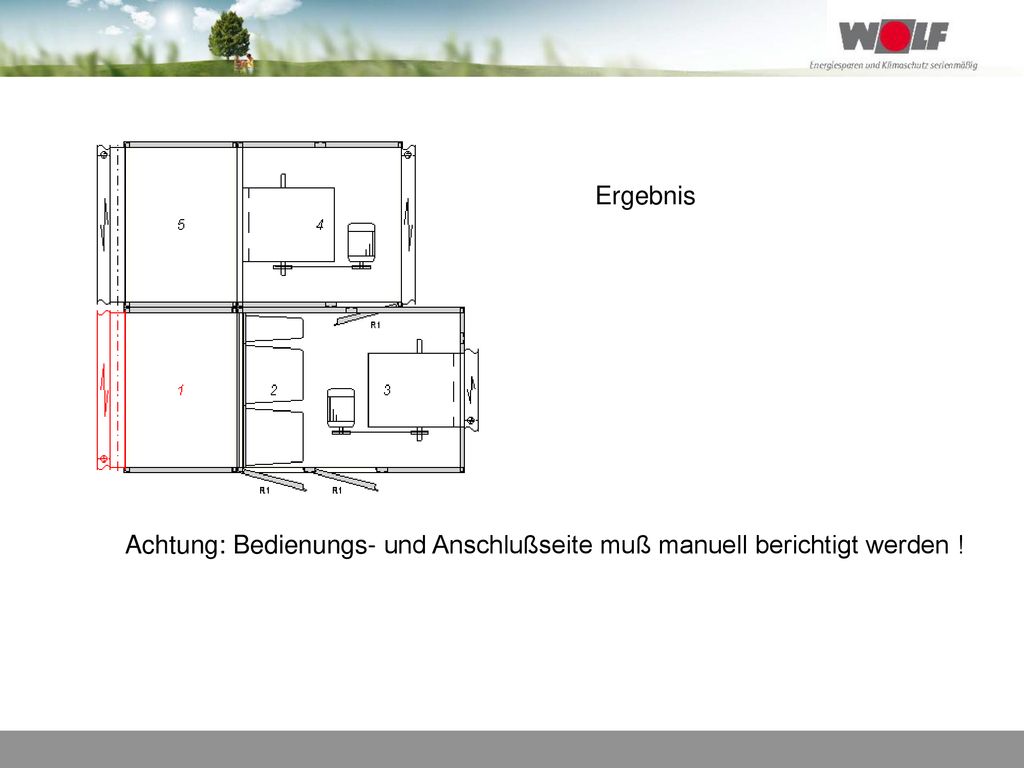

Ergebnis Achtung: Bedienungs- und Anschlußseite muß manuell berichtigt werden !
10

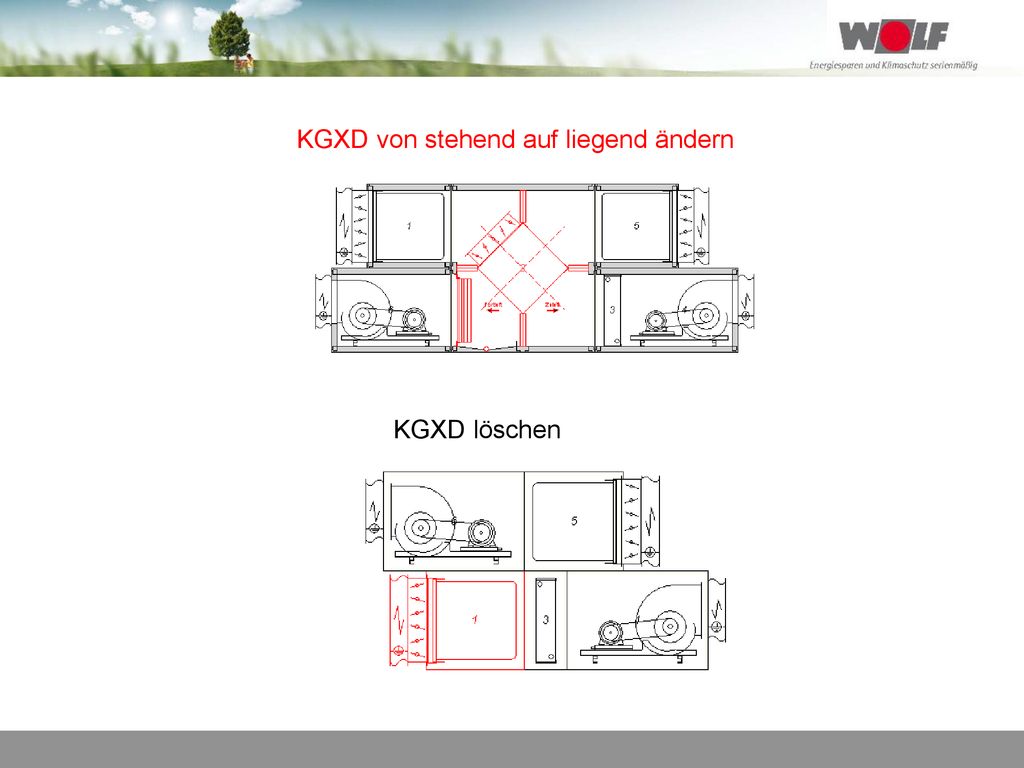

KGXD von stehend auf liegend ändern
KGXD löschen
11

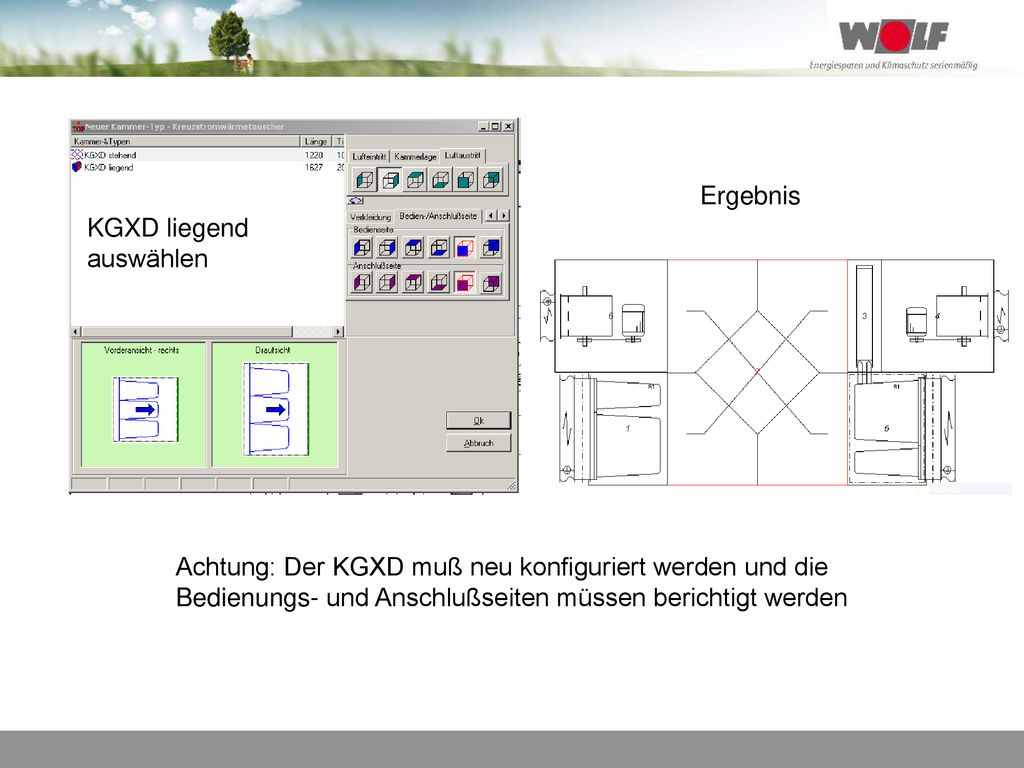

Ergebnis KGXD liegend auswählen Achtung: Der KGXD muß neu konfiguriert werden und die Bedienungs- und Anschlußseiten müssen berichtigt werden
12

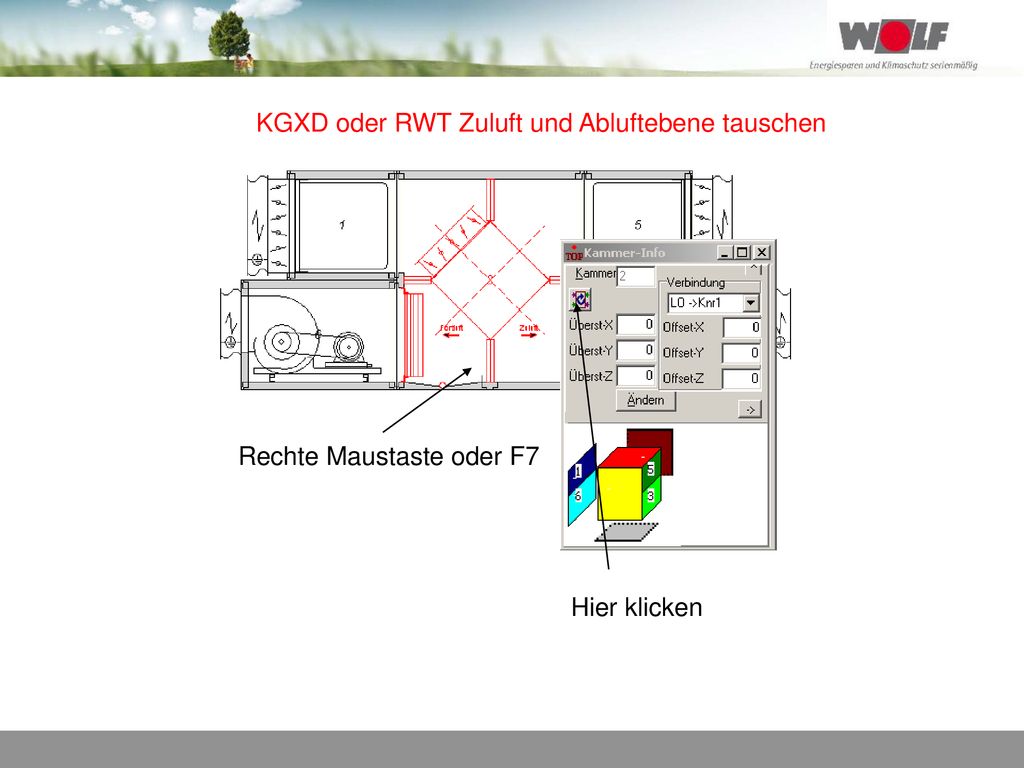

KGXD oder RWT Zuluft und Abluftebene tauschen
Rechte Maustaste oder F7 Hier klicken
13

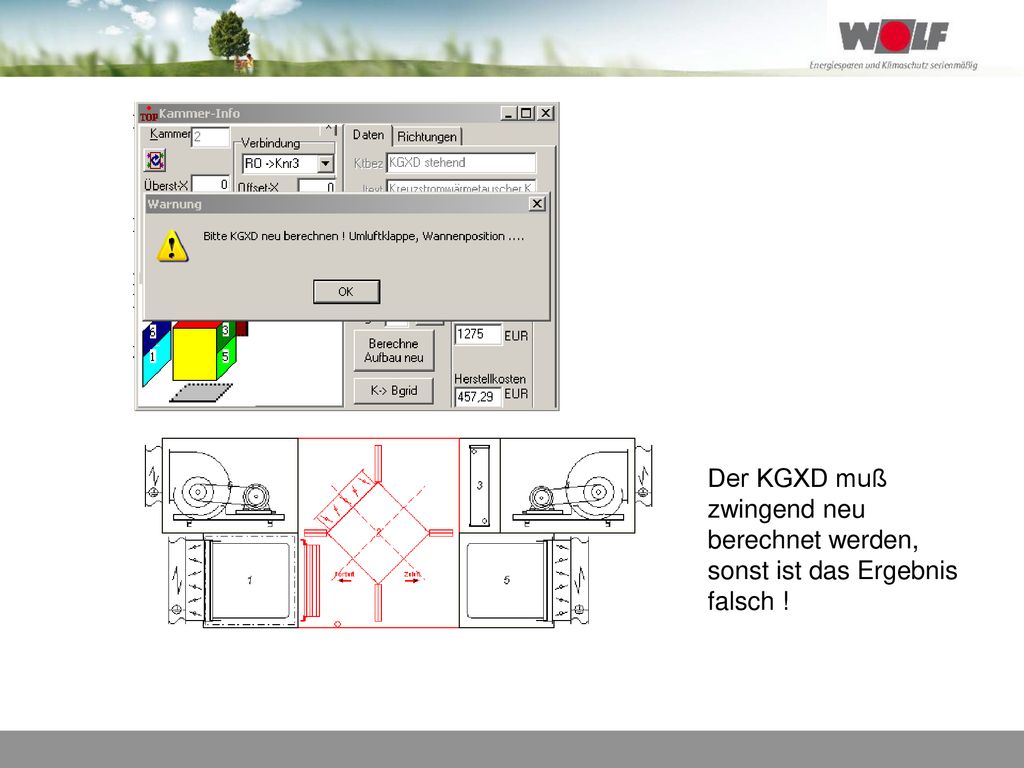

Der KGXD muß zwingend neu berechnet werden, sonst ist das Ergebnis falsch !
