1 Methode der Frequenzeinstellung bei dem ET 92
Konventionelle Methoden Frequenzeinstellung mit Nummertasten Modifizierung der Frequenz mit Kursor Wobbler mit Frequenzmitlauf Spezielle Methoden Empfängerfrequenz = Träger ± Ton Empfängerfrequenz = Träger ± Senderfrequenz Messungen mit MTTS END to END Dämpfungsmessung Messung der Gruppenlaufzeitverzerrung Klicken Sie auf die Felder für weitere Informationen! ELEKTR NIKA

2 Frequenzeinstellung mit Nummertasten
Option Option Option Frequenzeinstellung mit den NUMMERTASTEN z.B Hz Bemerkung: Drücken Sie keine Kursortaste ELEKTR NIKA

3 Modifizierung der Frequenz mit Kursor
Option Option Option Modifizierung der Frequenz in Schritten 1Hz, 10 Hz 100Hz usw. Der gewünschte STELLENWERT wird mit den HORIZONTALEN Kursor ausgewählt FREQU: kHz FREQU: kHz FREQU: kHz Der FREQUENZWERT wird schrittweise mit den VERTIKALEN Kursor geändert Bemerkung: Drücken Sie kein eNummertaste ELEKTR NIKA

4 Wobbler mit Frequenzmitlauf
Option Option Option Im Falle von Optionen Dämpfung Next Auswählbare Frequenzbände ELEKTR NIKA

5 Einstellung der Empfängerfrequenz in Träger ± Ton Format
Bei Messungen an FDM Systemen wird die Messfrequenz häufig in Träger ± Tonfrequenz Format angegeben. Bei dem ET 92 können die Träger- und Tonfrequenzwerte voneinander unabhängig eingestellt werden. Keine Frequenzumrechnung nötig! Wählen Träger Ton Einstellungen Ende der Einstellung ELEKTR NIKA

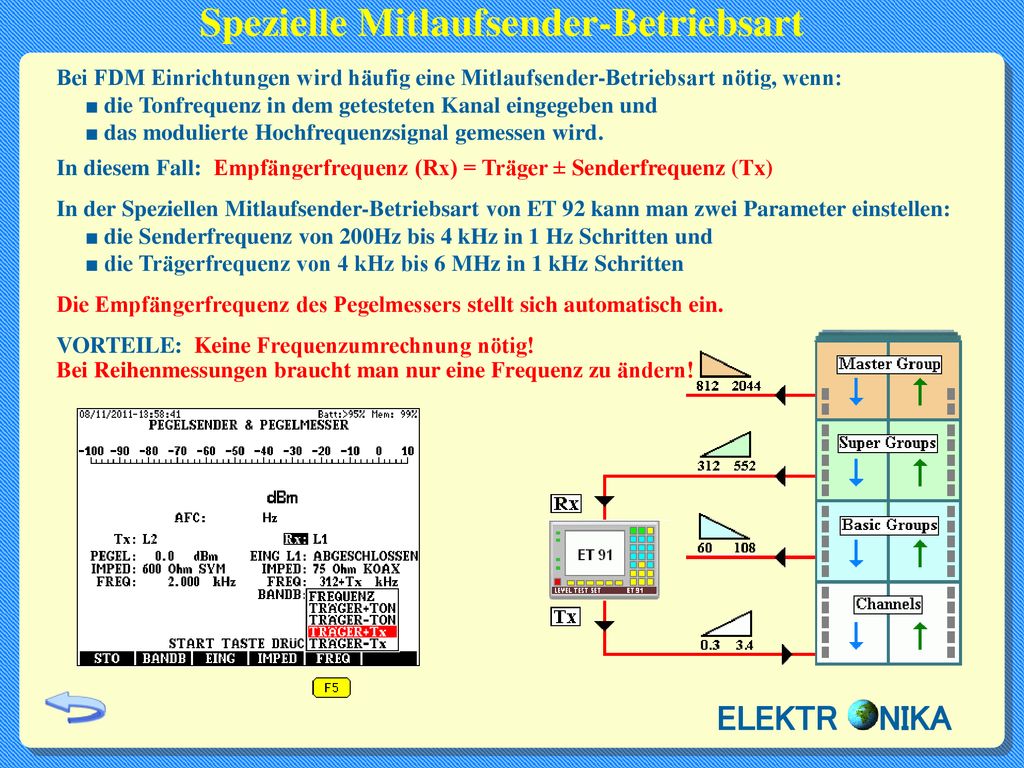

6 Spezielle Mitlaufsender-Betriebsart
Bei FDM Einrichtungen wird häufig eine Mitlaufsender-Betriebsart nötig, wenn: ■ die Tonfrequenz in dem getesteten Kanal eingegeben und ■ das modulierte Hochfrequenzsignal gemessen wird. In diesem Fall: Empfängerfrequenz (Rx) = Träger ± Senderfrequenz (Tx) In der Speziellen Mitlaufsender-Betriebsart von ET 92 kann man zwei Parameter einstellen: ■ die Senderfrequenz von 200Hz bis 4 kHz in 1 Hz Schritten und ■ die Trägerfrequenz von 4 kHz bis 6 MHz in 1 kHz Schritten Die Empfängerfrequenz des Pegelmessers stellt sich automatisch ein. VORTEILE: Keine Frequenzumrechnung nötig! Bei Reihenmessungen braucht man nur eine Frequenz zu ändern! ELEKTR NIKA

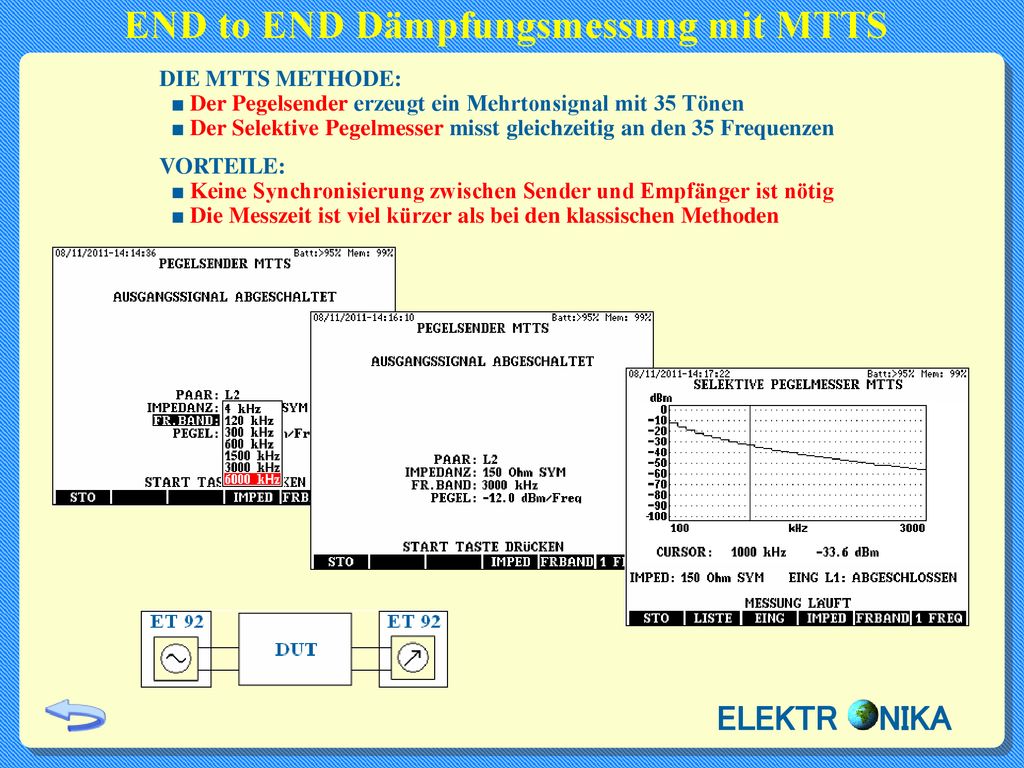

7 END to END Dämpfungsmessung mit MTTS
DIE MTTS METHODE: ■ Der Pegelsender erzeugt ein Mehrtonsignal mit 35 Tönen ■ Der Selektive Pegelmesser misst gleichzeitig an den 35 Frequenzen VORTEILE: ■ Keine Synchronisierung zwischen Sender und Empfänger ist nötig ■ Die Messzeit ist viel kürzer als bei den klassischen Methoden ELEKTR NIKA

8 Messung der Gruppenlaufzeitverzerrung mit MTTS
Das ET 92 wendet die “Multiton-Test” Methode gemäß Empfehlung ITU-T O.81 Appendix I an. DIE MTTS METHODE: Der Pegelsender erzeugt ein Mehrtonsignal mit 36 Tönen ■ Frequenzbereich: 100 bis 3600 Hz ■ Frequenzschritte: 100 Hz ■ Pegel: -20 dBm / Frequenz Der Selektive Pegelmesser misst gleichzeitig an den 36 Frequenzen VORTEILE: ■ Keine Synchronisierung zwischen Sender und Empfänger ist nötig ■ Gleichzeitige Gruppenlaufzeitverzerrung- und Pegelmessung ■ Die Messzeit ist viel kürzer als bei den klassischen Methoden ELEKTR NIKA

9 Vielen Dank für Ihre Aufmerksamkeit !
