Radar i meteorološke fronte

Präsentation zum Thema: "Radar i meteorološke fronte"—  Präsentation transkript:

1 Radar i meteorološke fronte
Bojan Lipovscak DHMZ svibanj 2015.

2 Radar u detekciji meteoroloških fronti

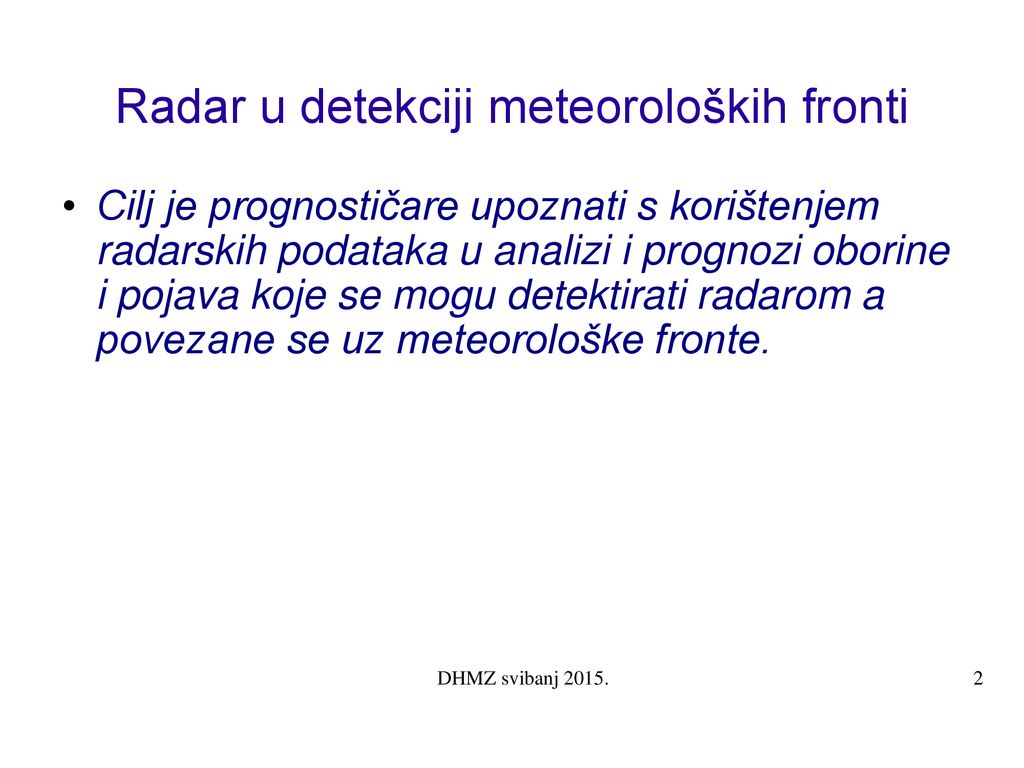

Cilj je prognostičare upoznati s korištenjem radarskih podataka u analizi i prognozi oborine i pojava koje se mogu detektirati radarom a povezane se uz meteorološke fronte. DHMZ svibanj 2015.

3 što možemo radarom mjeriti?
Oblačnost Visinu naoblake Sakrivene CB Visina toljenja Kiša / snijeg Tip i pozicija fronte DHMZ svibanj 2015.

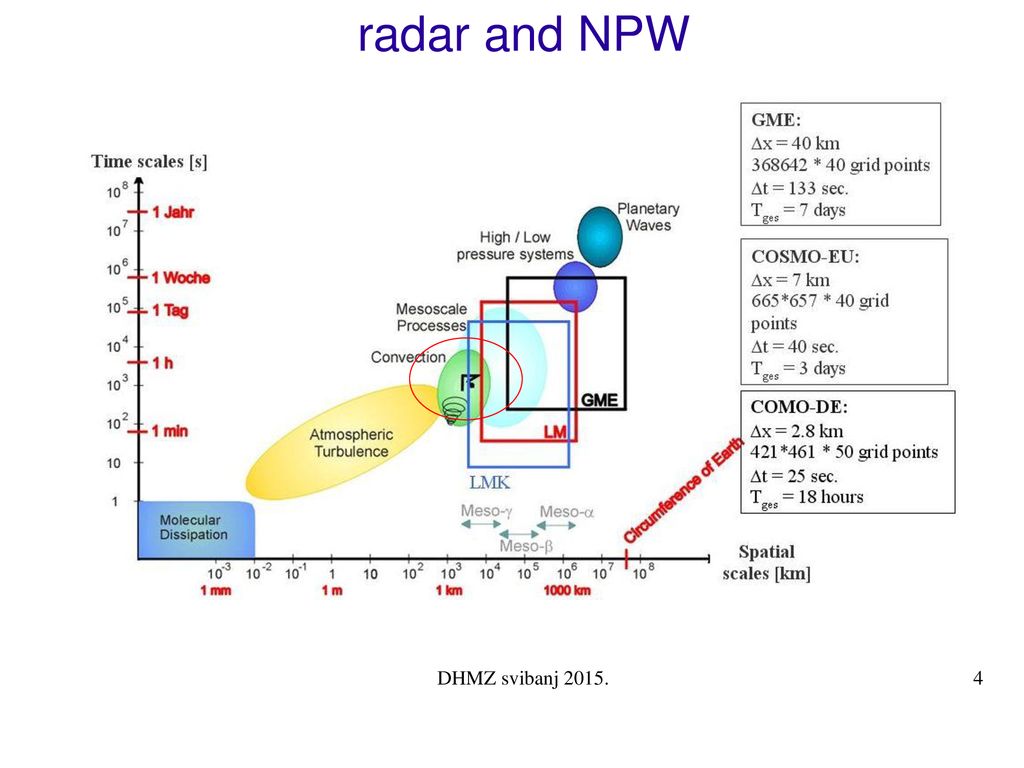

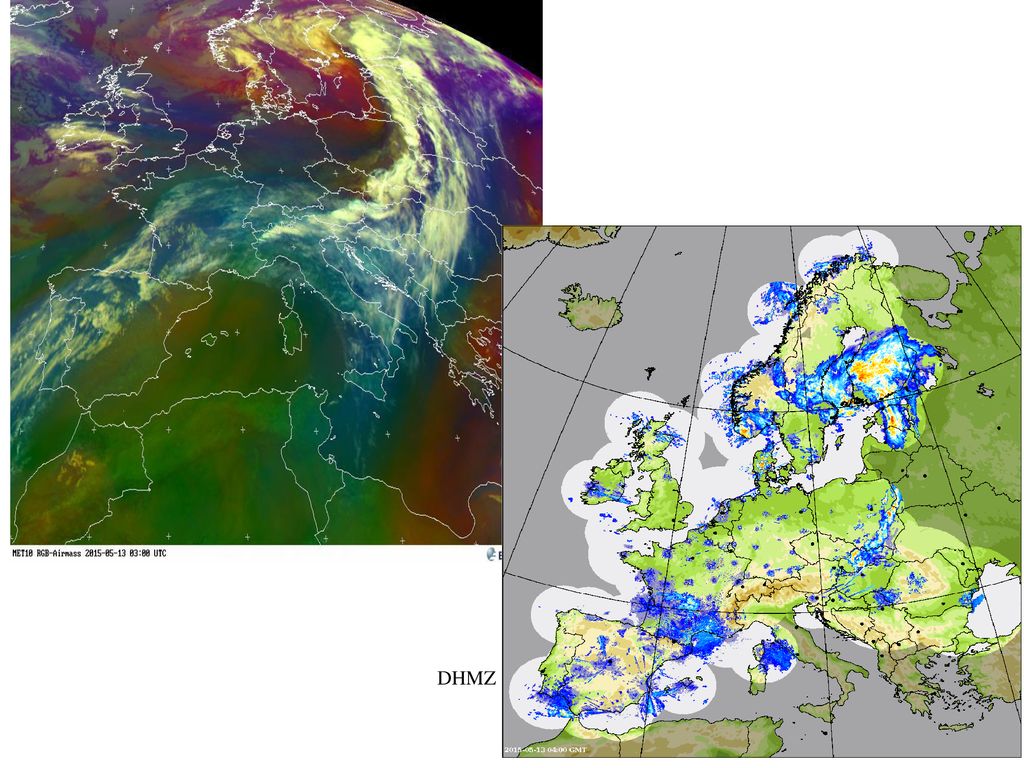

4 radar and NPW DHMZ svibanj 2015.

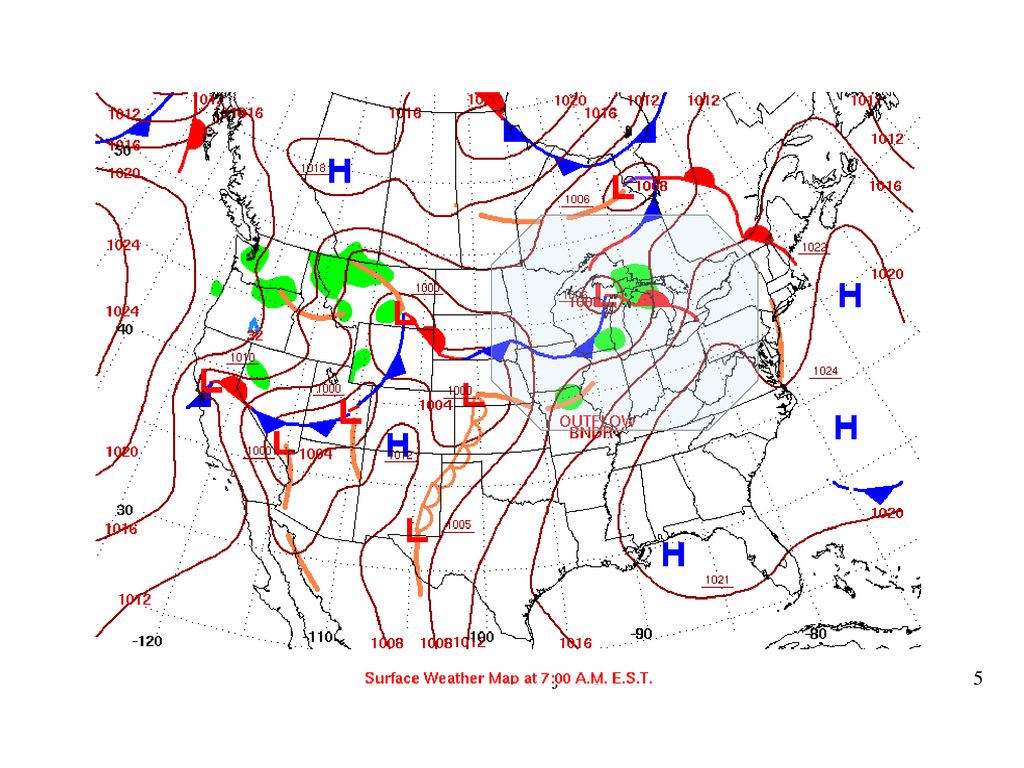

5 DHMZ svibanj 2015.

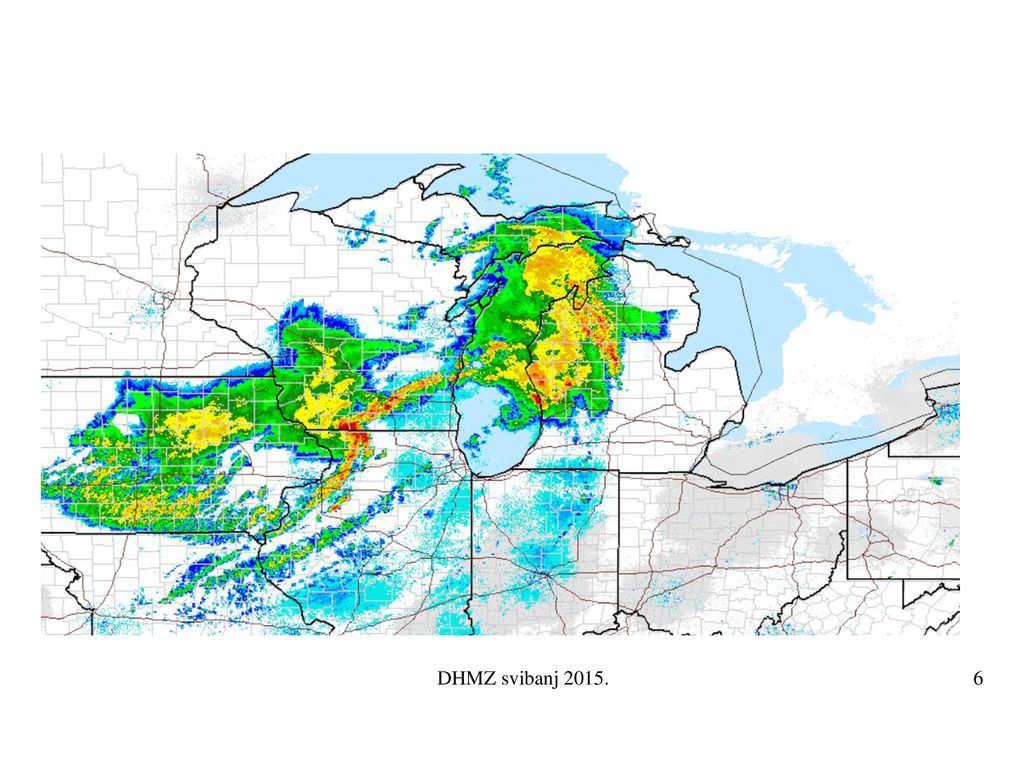

6 DHMZ svibanj 2015.

7 DHMZ svibanj 2015.

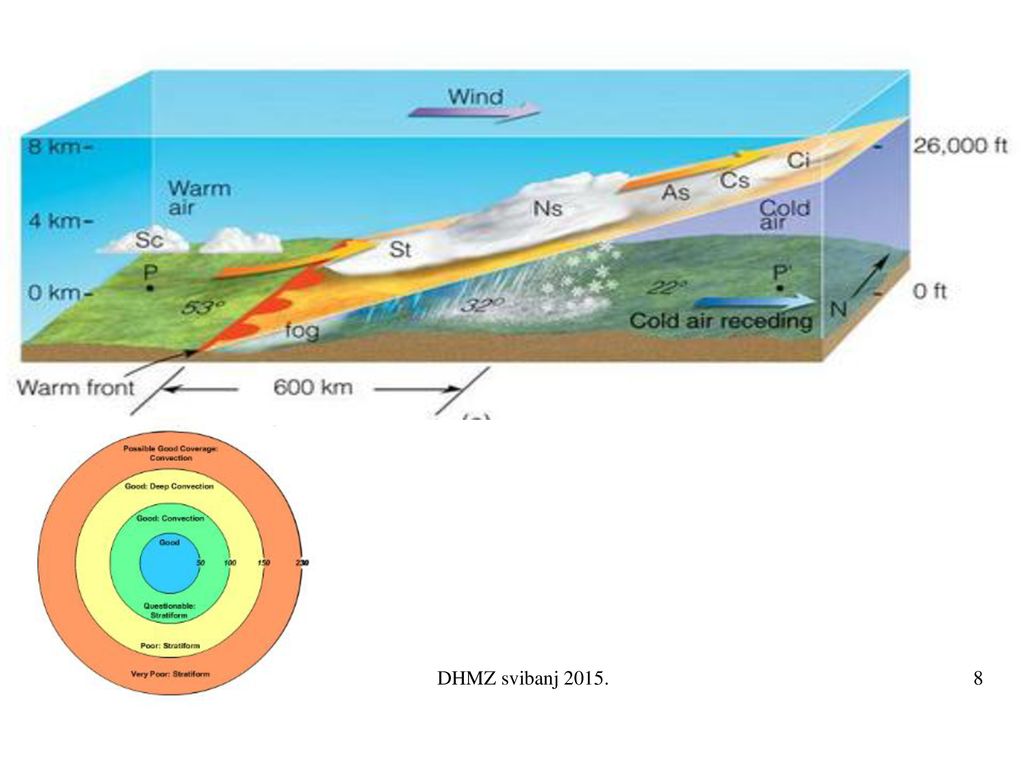

8 DHMZ svibanj 2015.

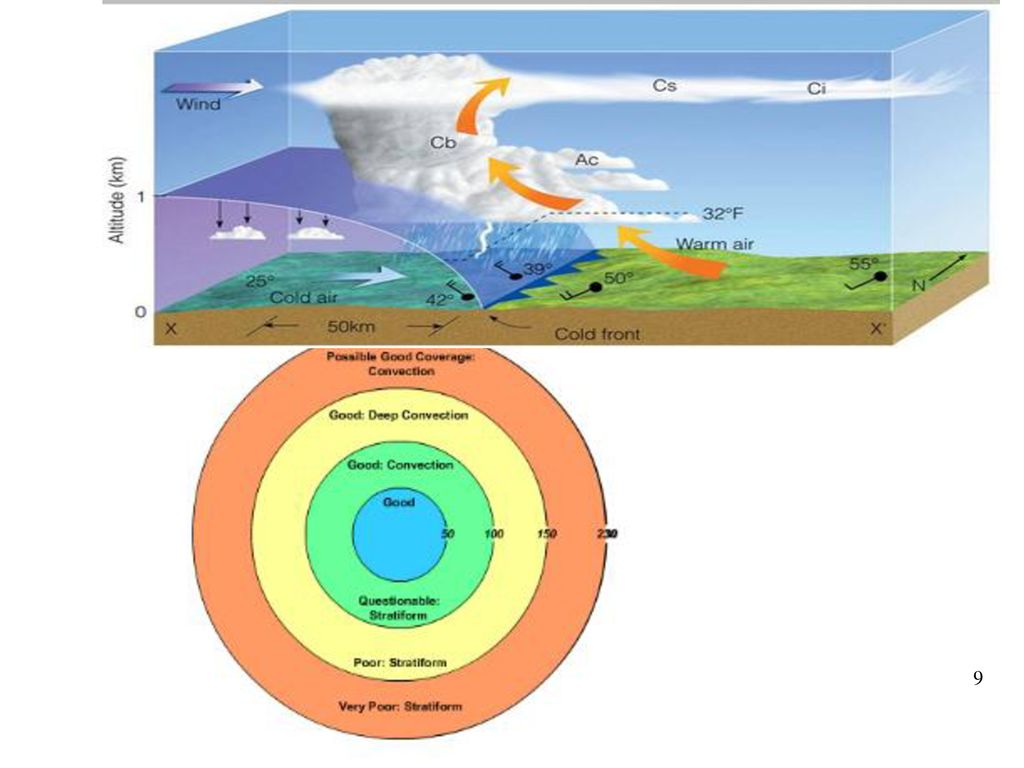

9 DHMZ svibanj 2015.

10 DHMZ svibanj 2015.

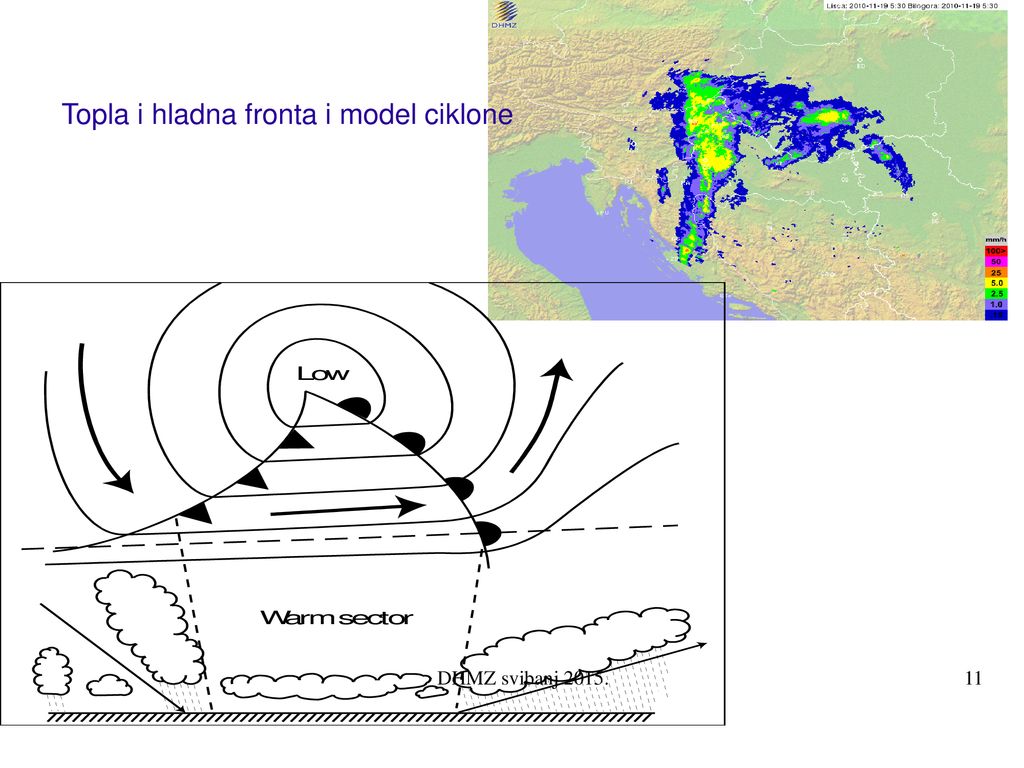

11 Topla i hladna fronta i model ciklone
DHMZ svibanj 2015.

12 DHMZ svibanj 2015.

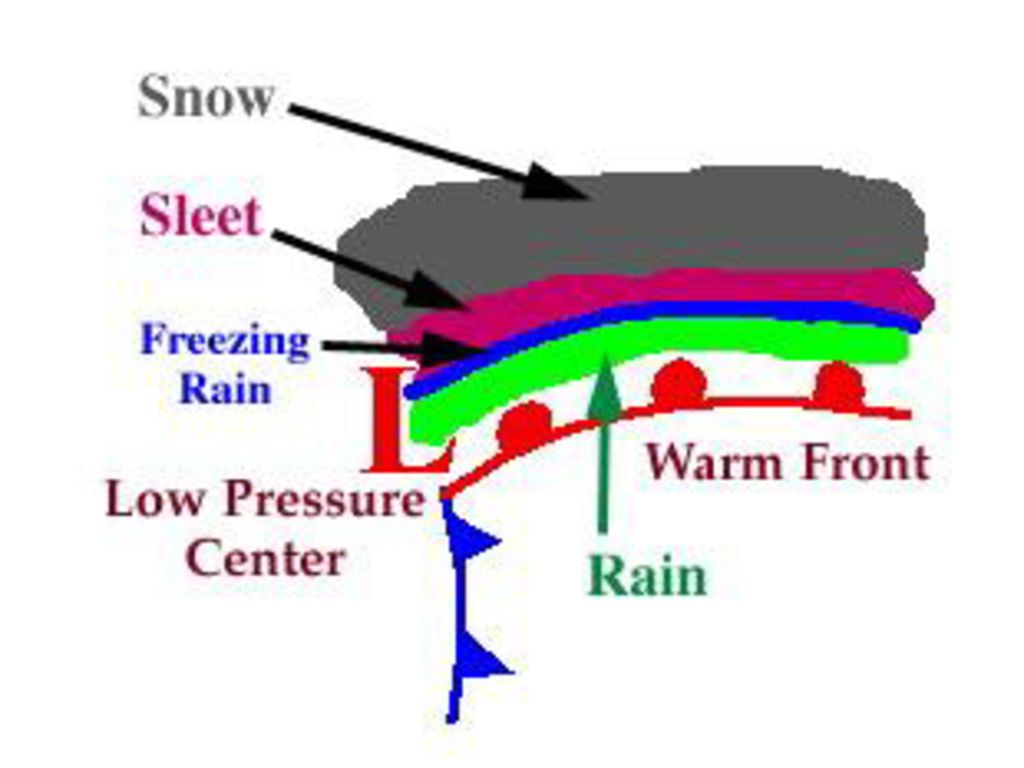

13 Nagib: 1:150. Oblaci: Prvo visoka naoblaka pa debljanje i spuštanje približavanjem fronte. Vrijeme: Kiša i do 200–400 km ispred fronte, pojacava prolazom fronte pa prestaje. Linije oborine u toplom sektoru. DHMZ svibanj 2015.

14 Topla fronta i Ninbostratus:

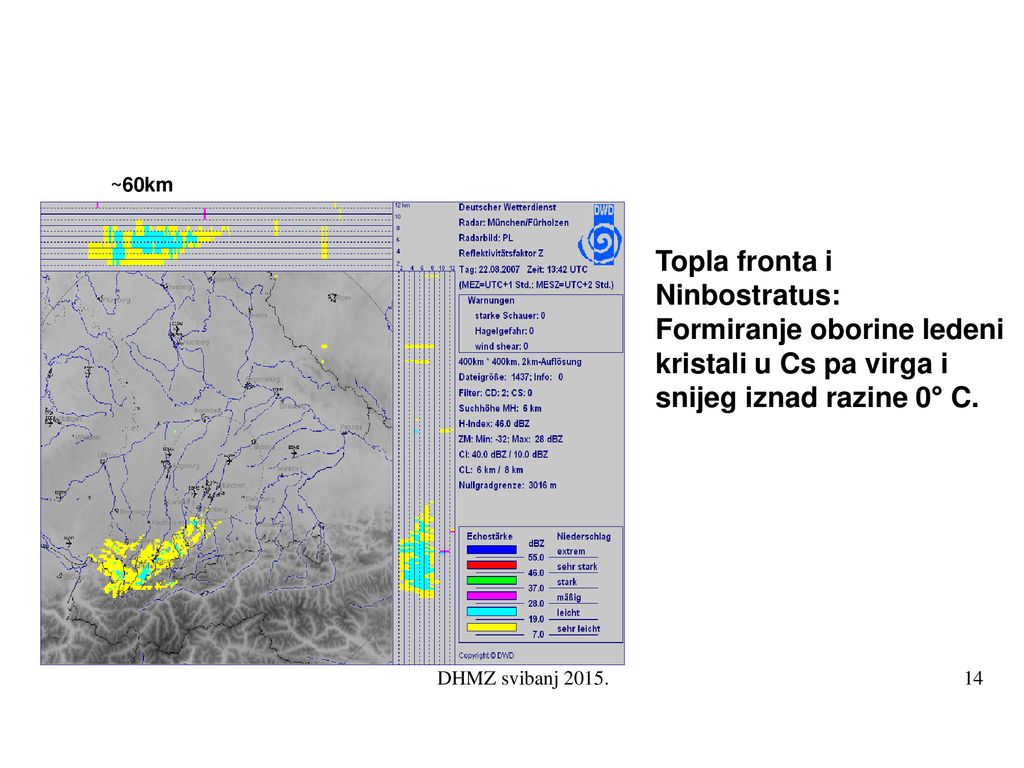

~60km Topla fronta i Ninbostratus: Formiranje oborine ledeni kristali u Cs pa virga i snijeg iznad razine 0° C. DHMZ svibanj 2015.

15 DHMZ svibanj 2015.

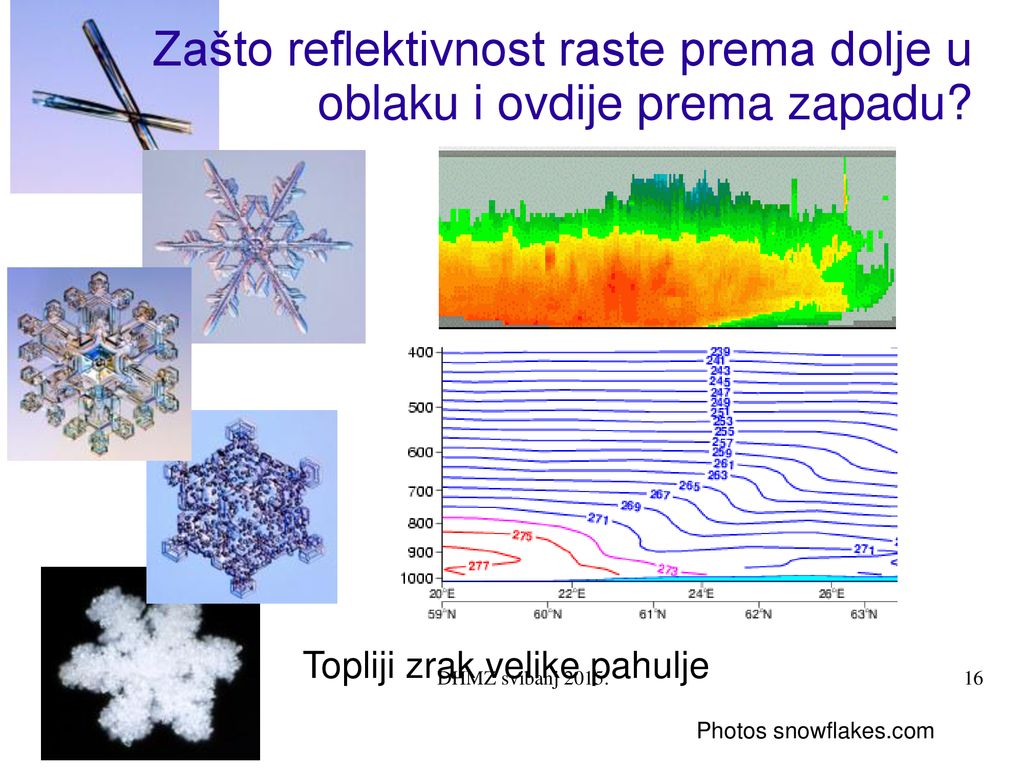

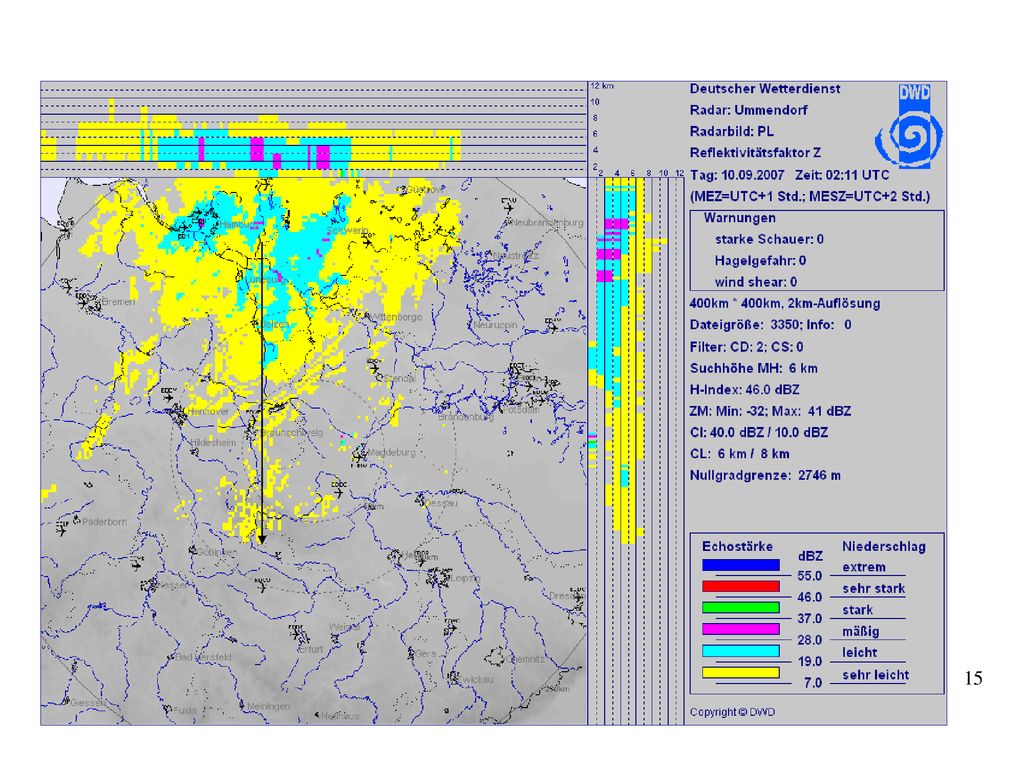

16 Zašto reflektivnost raste prema dolje u oblaku i ovdije prema zapadu?
Diese Abbildung zeigt schematisch die Schritte bei der Niederschlagsbildung. Zunächst bilden sich in großen Höhen Eisprismen. Der Radialschnitt zeigt dort niedrige dBZ-Werte. Mit Absinken in tiefere Schichten lagert sich weitere Feuchtigkeit an, wobei sich zunächst ein "regelmäßiger" und trockener Schneestern ausbildet, was mit einer Zunahme der dBZ-Werte verbunden ist. Schließlich verbacken die Schneesterne. Im Radalschnitt zeigen sich hohe dBZ- Werte. Betrachtet man zudem die Temperaturverteilung, so erkennt man westlich von etwa 24 Grad Ost in tieferen Schichten positive Temperaturen, insbesondere zum Westrand hin. In diesem Bereich treten zum Teil besonders hohe dBZ-Werte auf, was möglicherweise in Verbindung mit einem Bereich höherer Reflektivität steht. Allerdingsliegen die Temperaturen im zentralen und östlichen Bereich der Abbildungen für Schneeregen zu niedrig. Zum östlichen Rand hin weist der Radarschnitt in Bodenähe niedrige, jedoch darüber immer noch mittlere dBZ- Were auf. Vielleicht steht Letzteres im Zusammenhang mit nasserem/kompakterem Schnee. Topliji zrak velike pahulje DHMZ svibanj 2015. Photos snowflakes.com

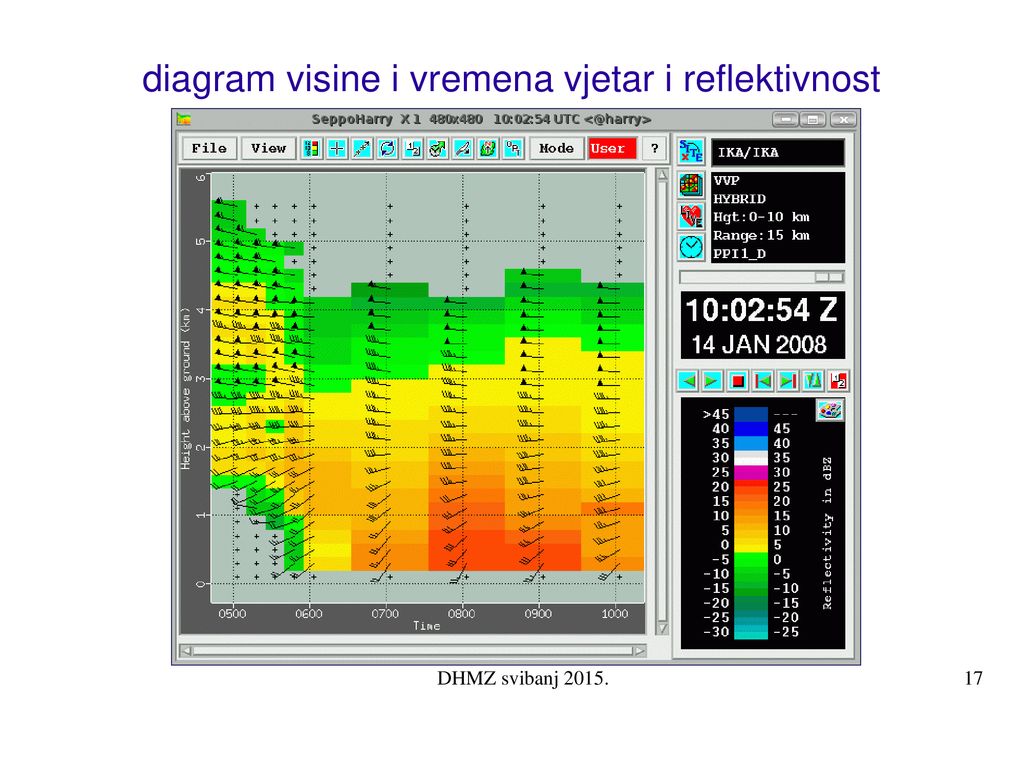

17 diagram visine i vremena vjetar i reflektivnost
DHMZ svibanj 2015.

18 Problemi topla fronta i radar

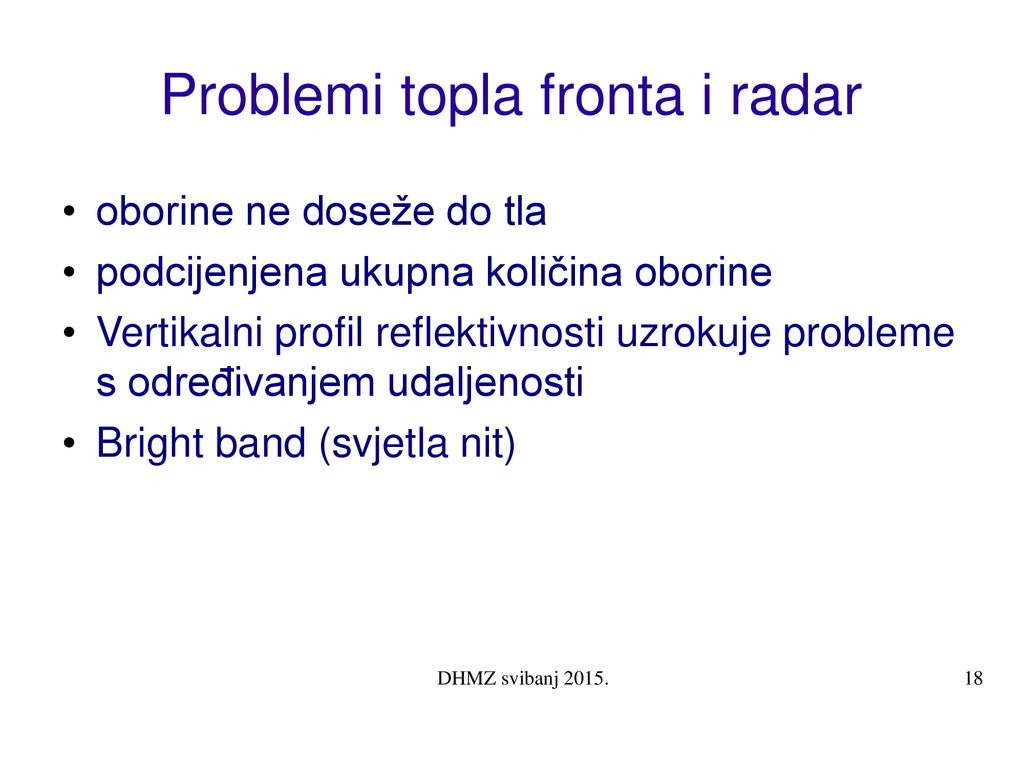

oborine ne doseže do tla podcijenjena ukupna količina oborine Vertikalni profil reflektivnosti uzrokuje probleme s određivanjem udaljenosti Bright band (svjetla nit) DHMZ svibanj 2015.

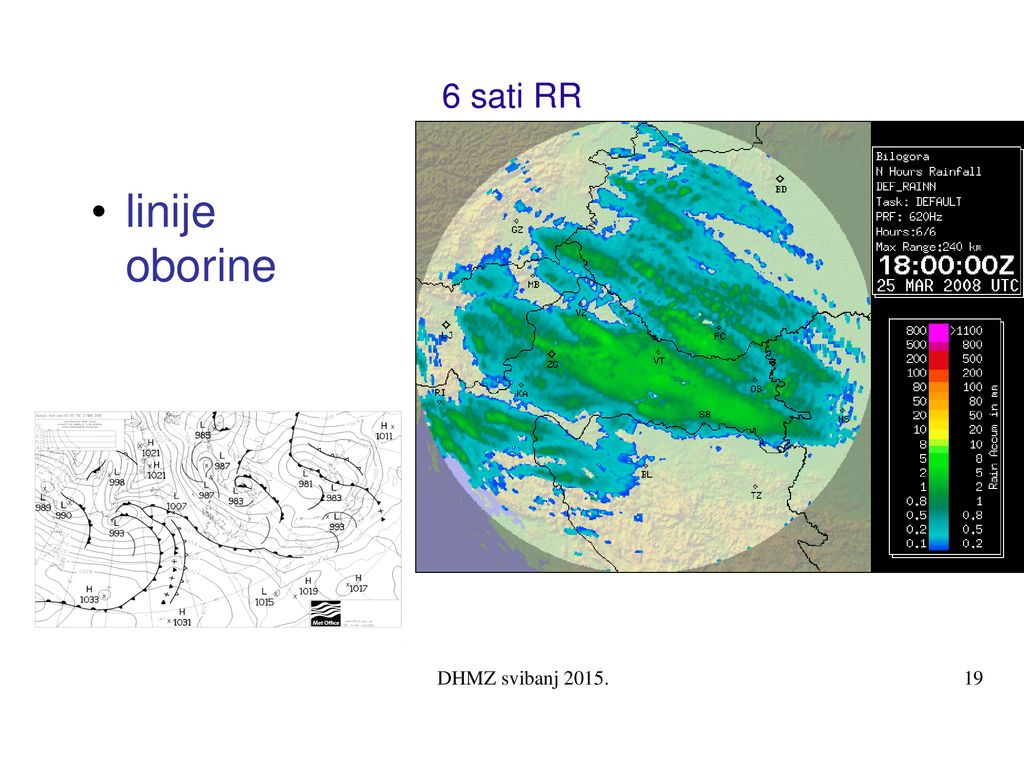

19 6 sati RR linije oborine DHMZ svibanj 2015.

20 nadstrešnica oborine ispred fronte

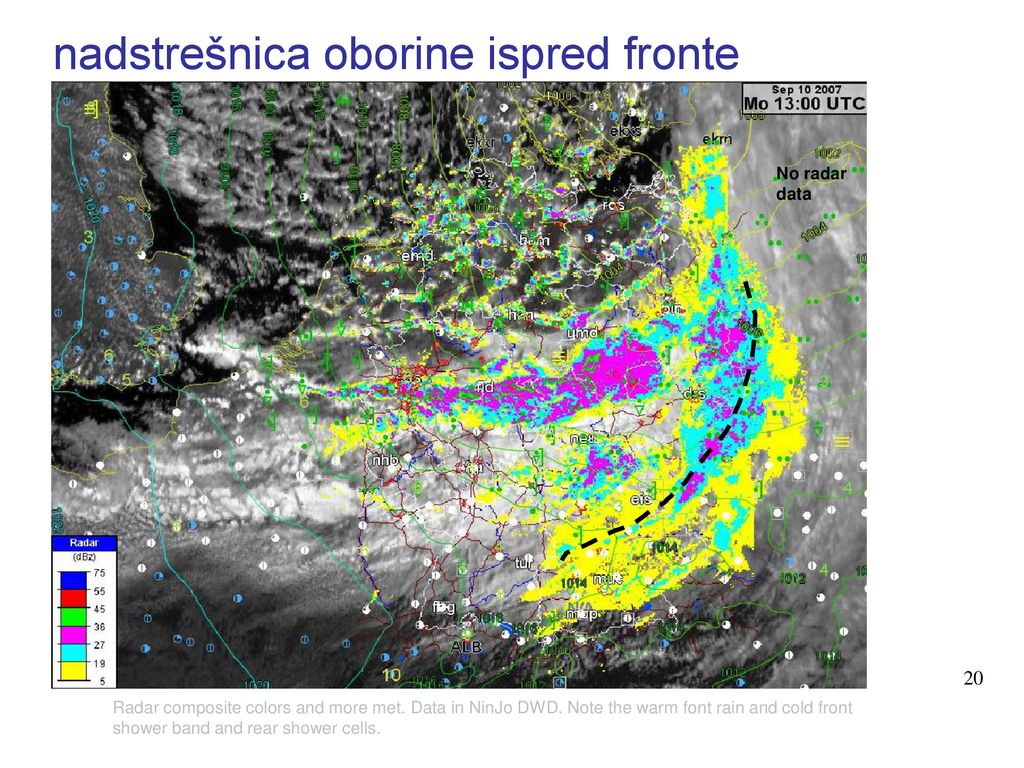

No radar data DHMZ svibanj 2015. Radar composite colors and more met. Data in NinJo DWD. Note the warm font rain and cold front shower band and rear shower cells.

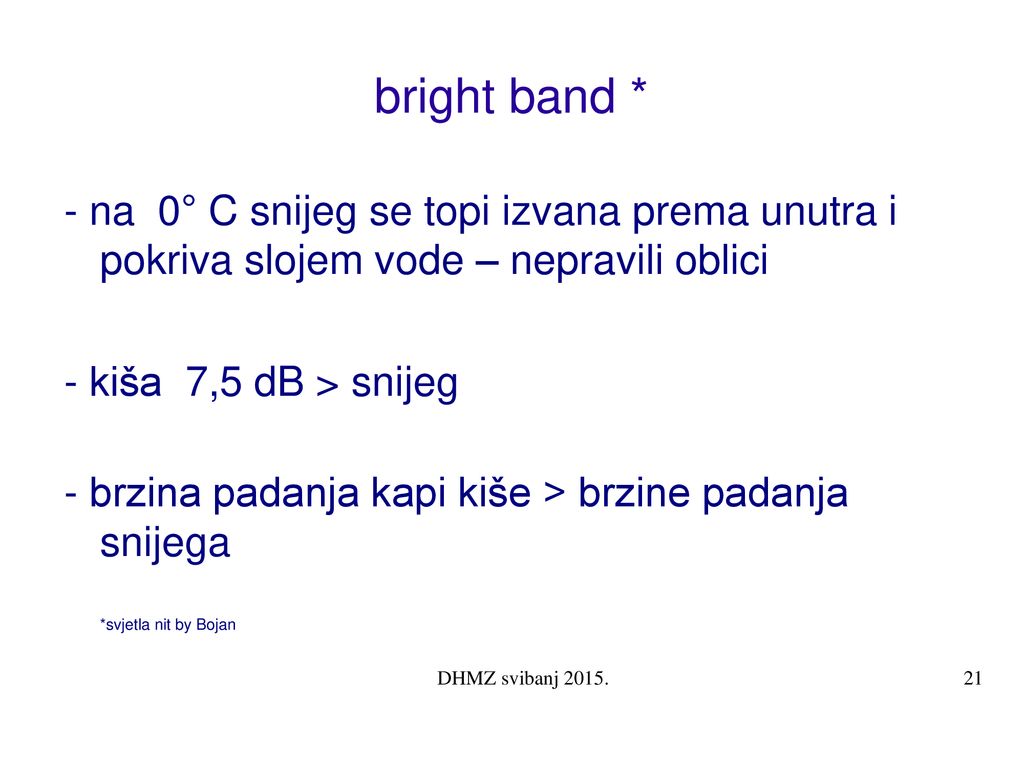

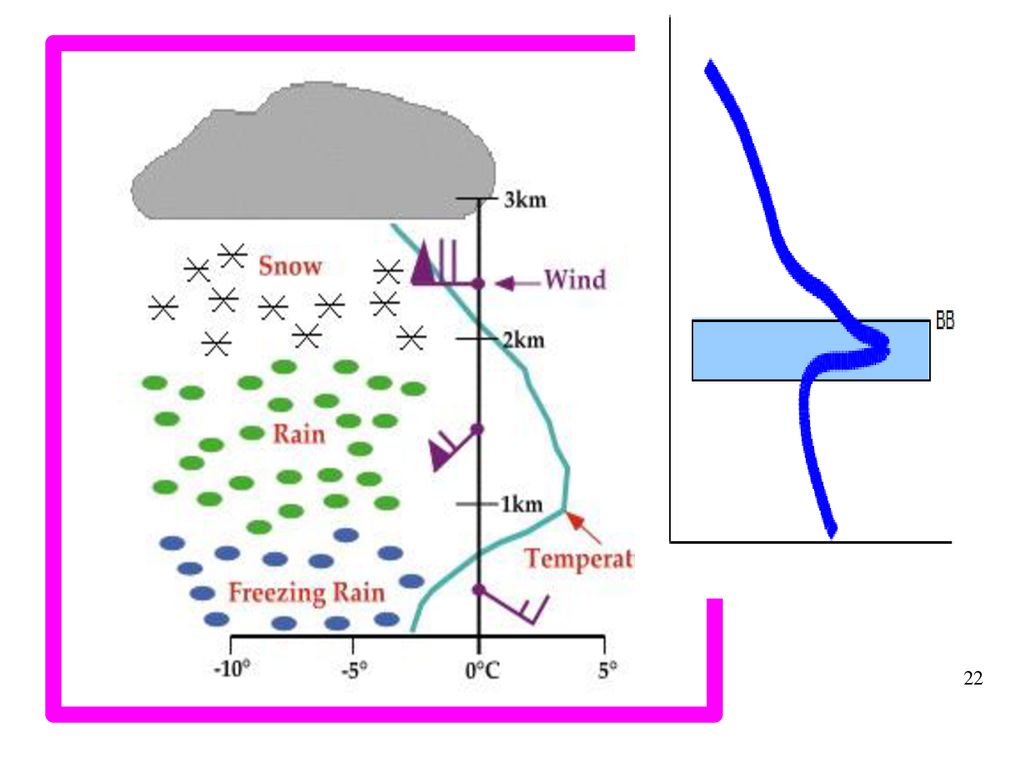

21 bright band * - na 0° C snijeg se topi izvana prema unutra i pokriva slojem vode – nepravili oblici - kiša 7,5 dB > snijeg - brzina padanja kapi kiše > brzine padanja snijega *svjetla nit by Bojan DHMZ svibanj 2015.

22 dBz DHMZ svibanj 2015.

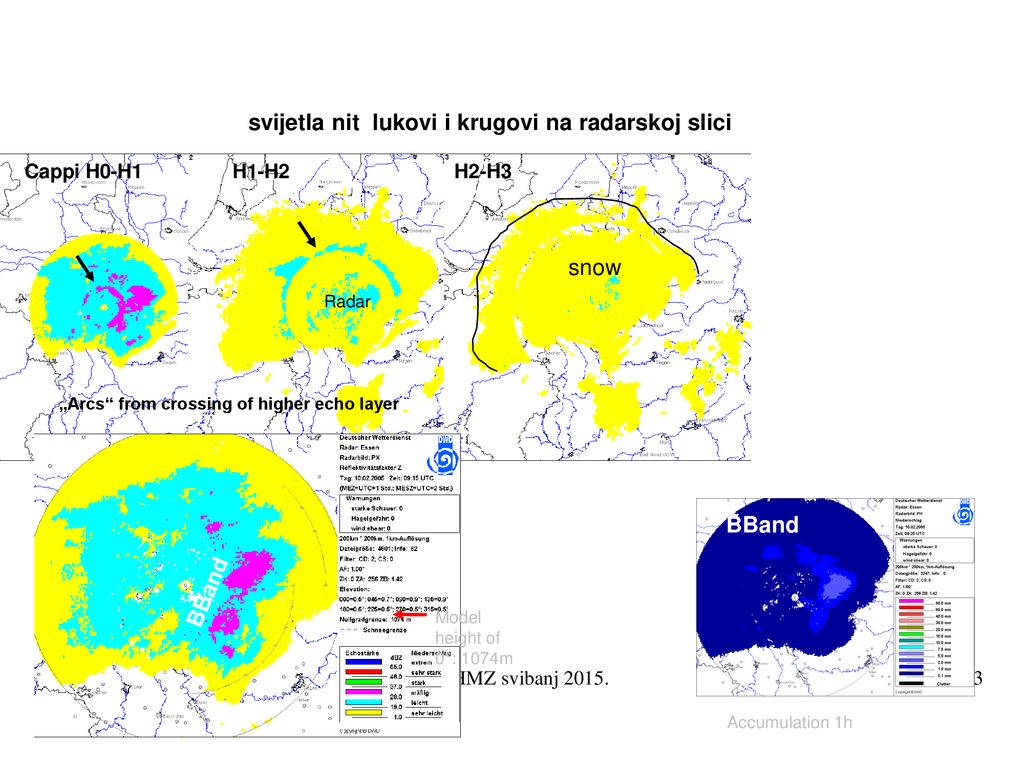

23 svijetla nit lukovi i krugovi na radarskoj slici
Cappi H0-H1 H1-H2 H2-H3 snow Radar „Arcs“ from crossing of higher echo layer BBand BBand Model height of 0°: 1074m DHMZ svibanj 2015. Accumulation 1h

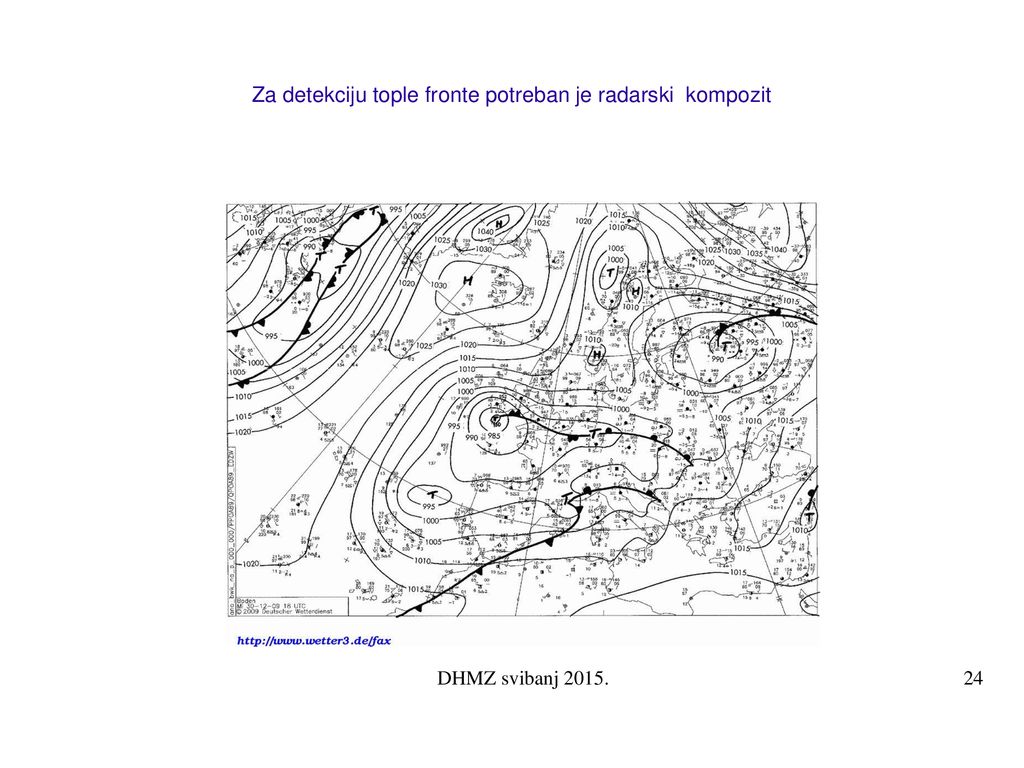

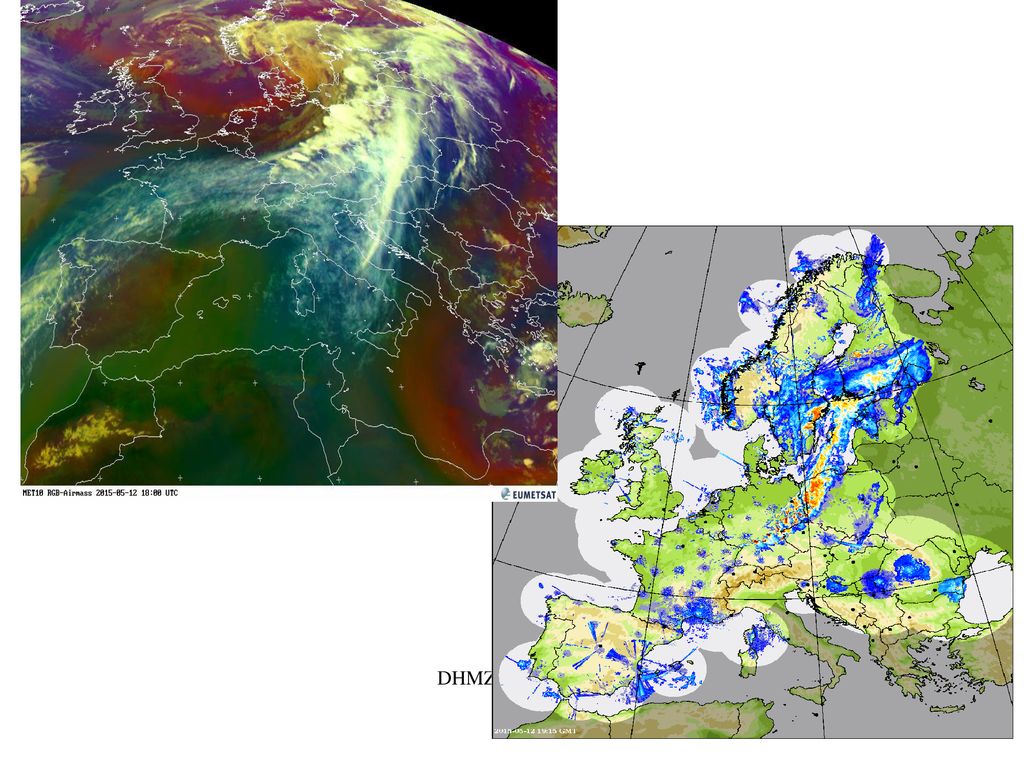

24 Za detekciju tople fronte potreban je radarski kompozit
DHMZ svibanj 2015.

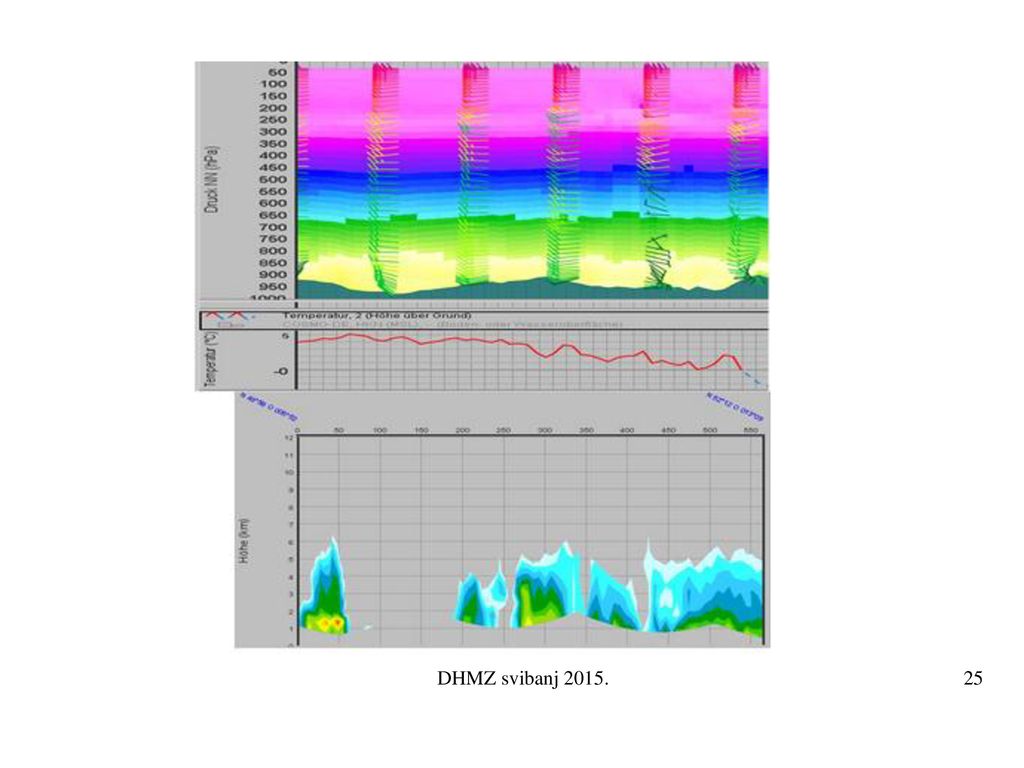

25 DHMZ svibanj 2015.

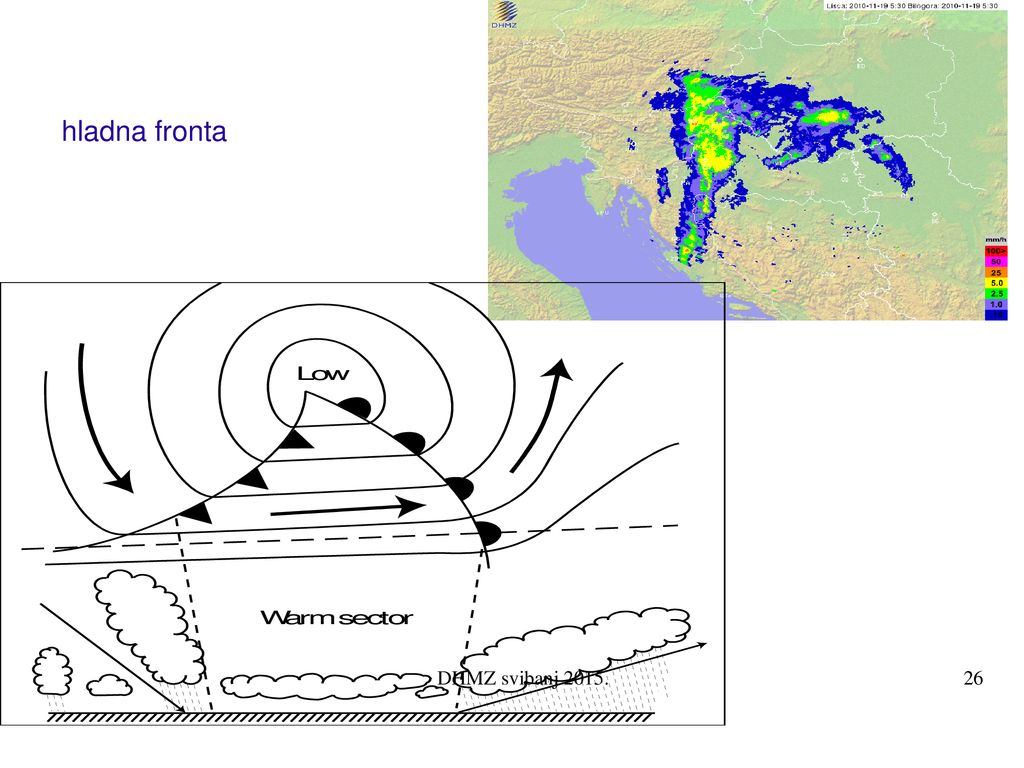

26 hladna fronta DHMZ svibanj 2015.

27 Vertikalni presijek ljeto / zima Doppler brzine Oborina
Hladna fronta Ana i Kata fronta Vertikalni presijek ljeto / zima Doppler brzine Oborina DHMZ svibanj 2015.

28 DHMZ svibanj 2015.

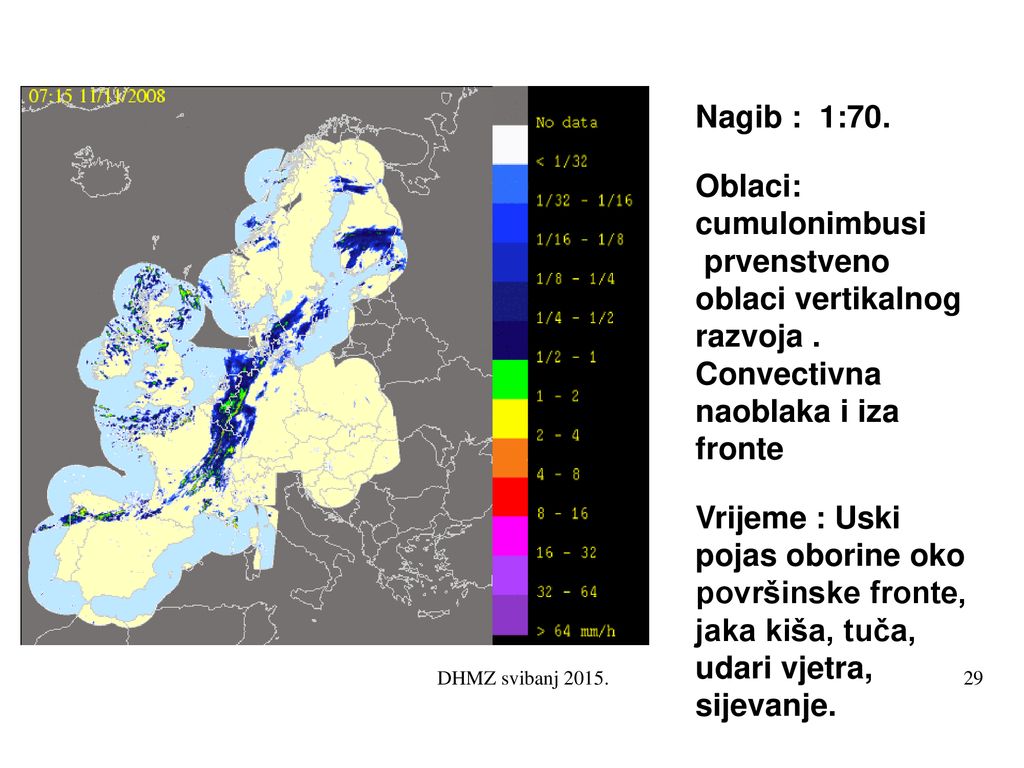

29 Nagib : 1:70. Oblaci: cumulonimbusi prvenstveno oblaci vertikalnog razvoja . Convectivna naoblaka i iza fronte Vrijeme : Uski pojas oborine oko površinske fronte, jaka kiša, tuča, udari vjetra, sijevanje. DHMZ svibanj 2015.

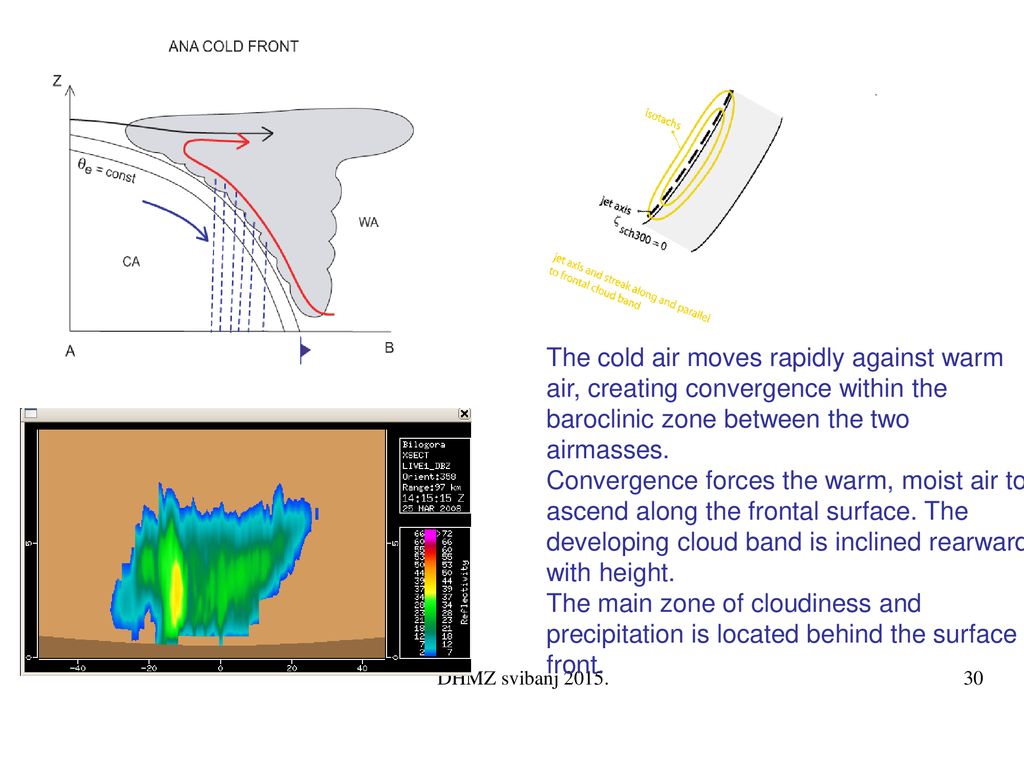

30 The cold air moves rapidly against warm air, creating convergence within the baroclinic zone between the two airmasses. Convergence forces the warm, moist air to ascend along the frontal surface. The developing cloud band is inclined rearward with height. The main zone of cloudiness and precipitation is located behind the surface front. DHMZ svibanj 2015.

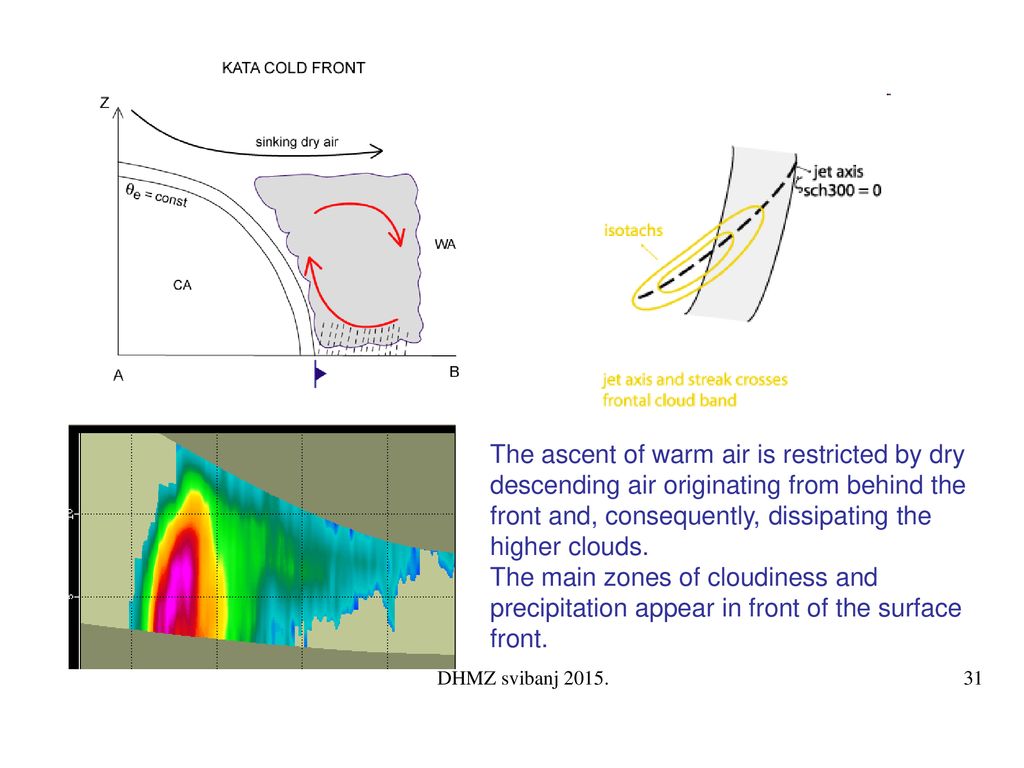

31 The ascent of warm air is restricted by dry descending air originating from behind the front and, consequently, dissipating the higher clouds. The main zones of cloudiness and precipitation appear in front of the surface front. DHMZ svibanj 2015.

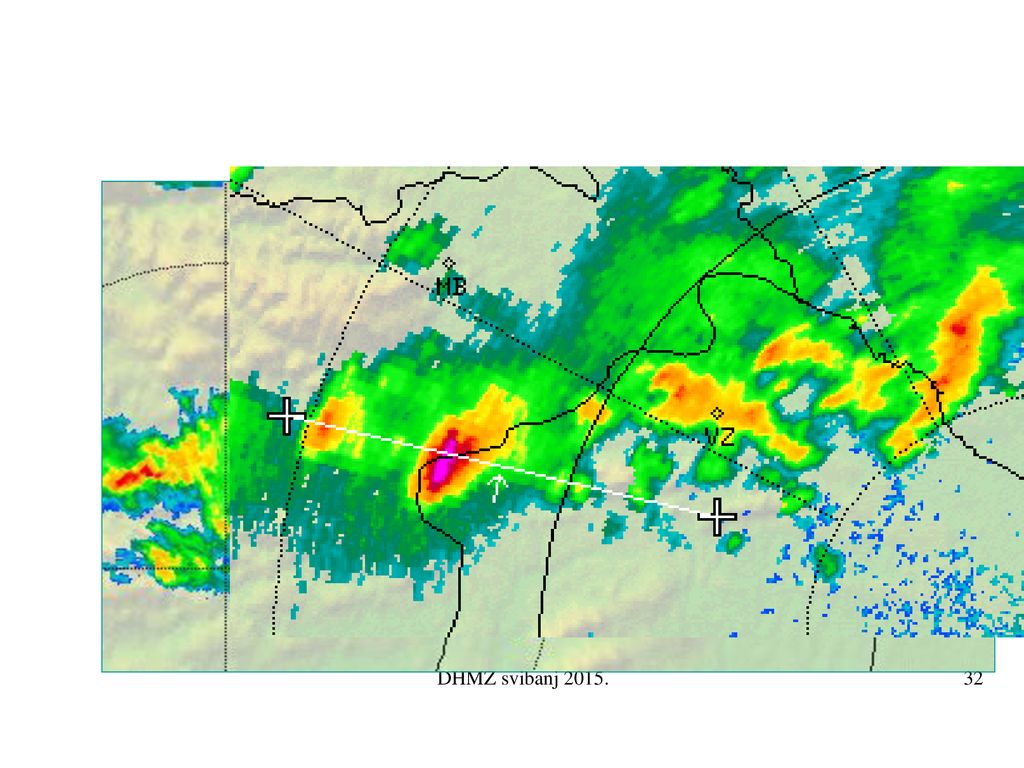

32 DHMZ svibanj 2015.

33 DHMZ svibanj 2015.

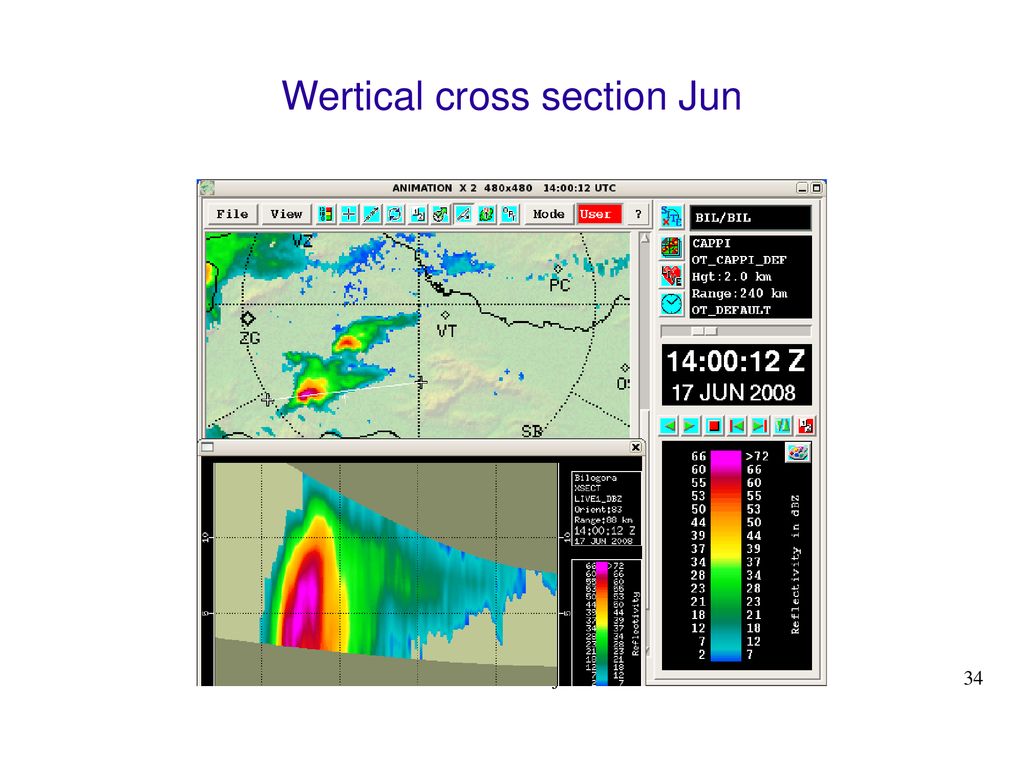

34 Wertical cross section Jun
DHMZ svibanj 2015.

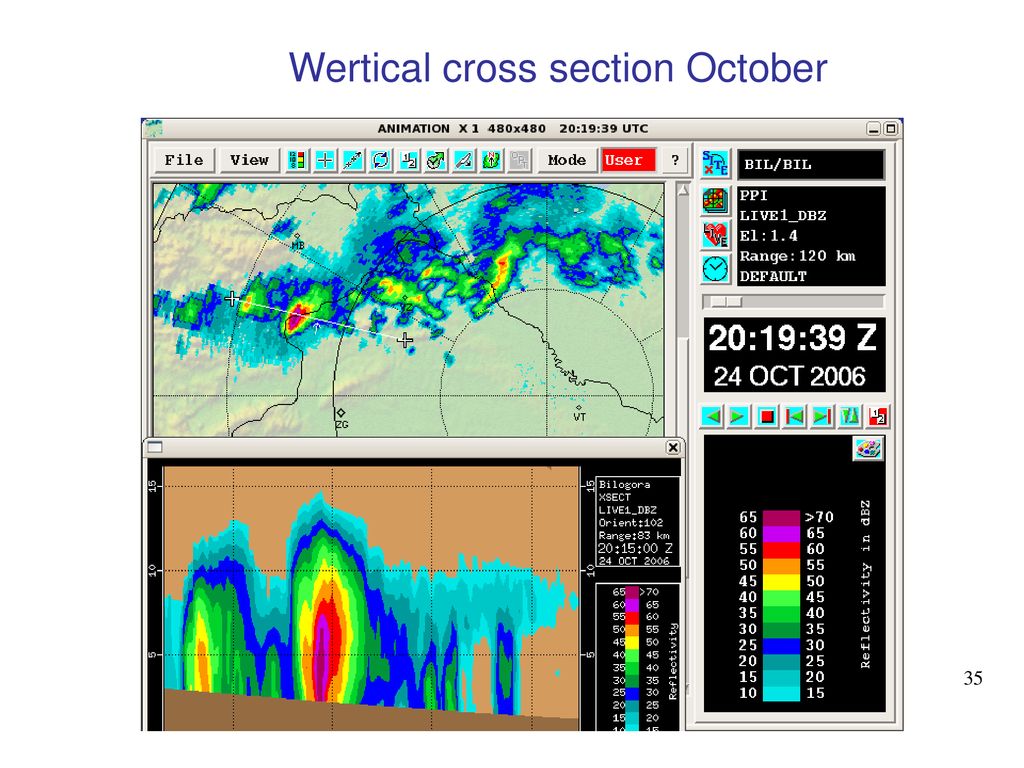

35 Wertical cross section October
DHMZ svibanj 2015.

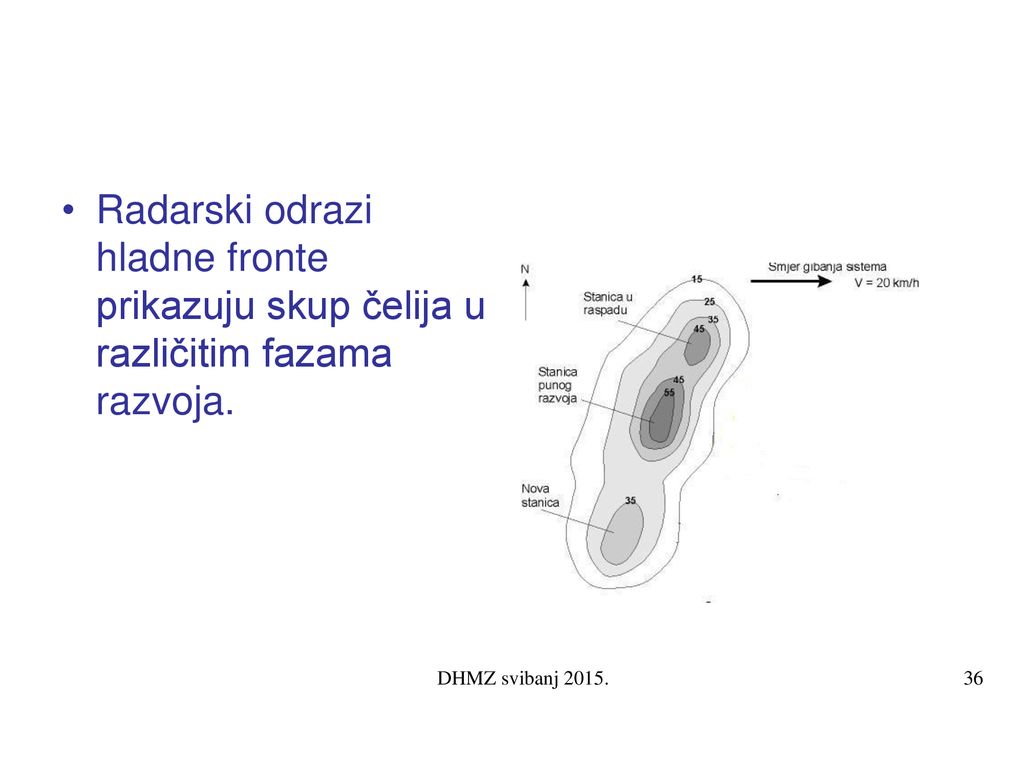

36 Radarski odrazi hladne fronte prikazuju skup čelija u različitim fazama razvoja.
DHMZ svibanj 2015.

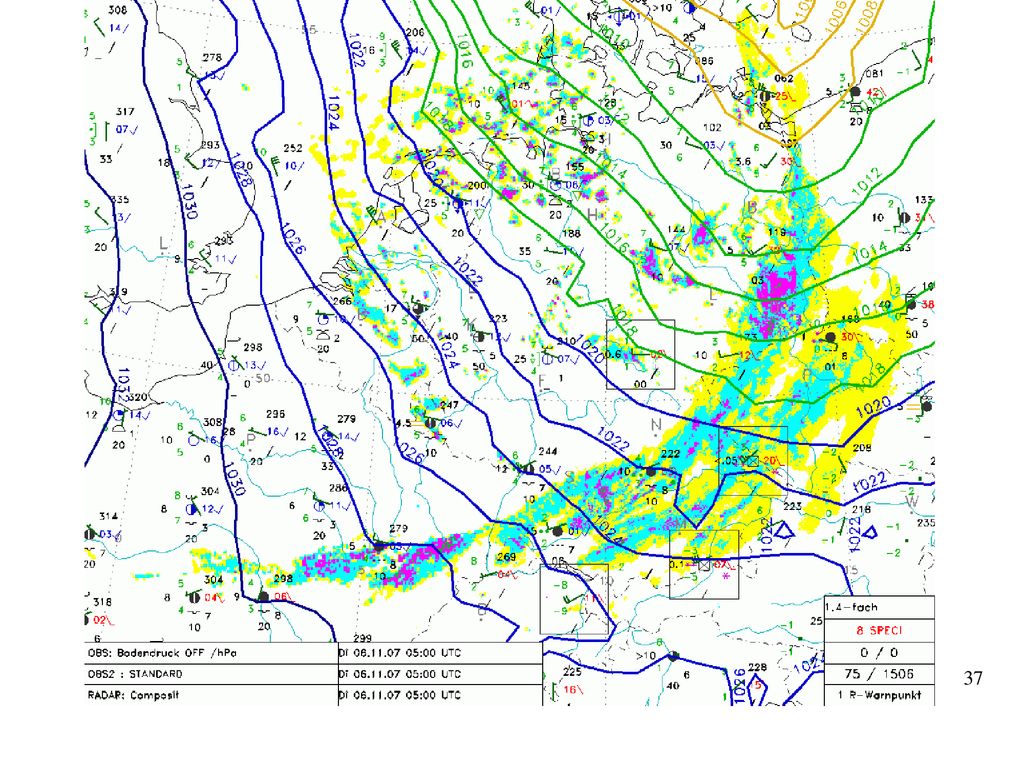

37 DHMZ svibanj 2015.

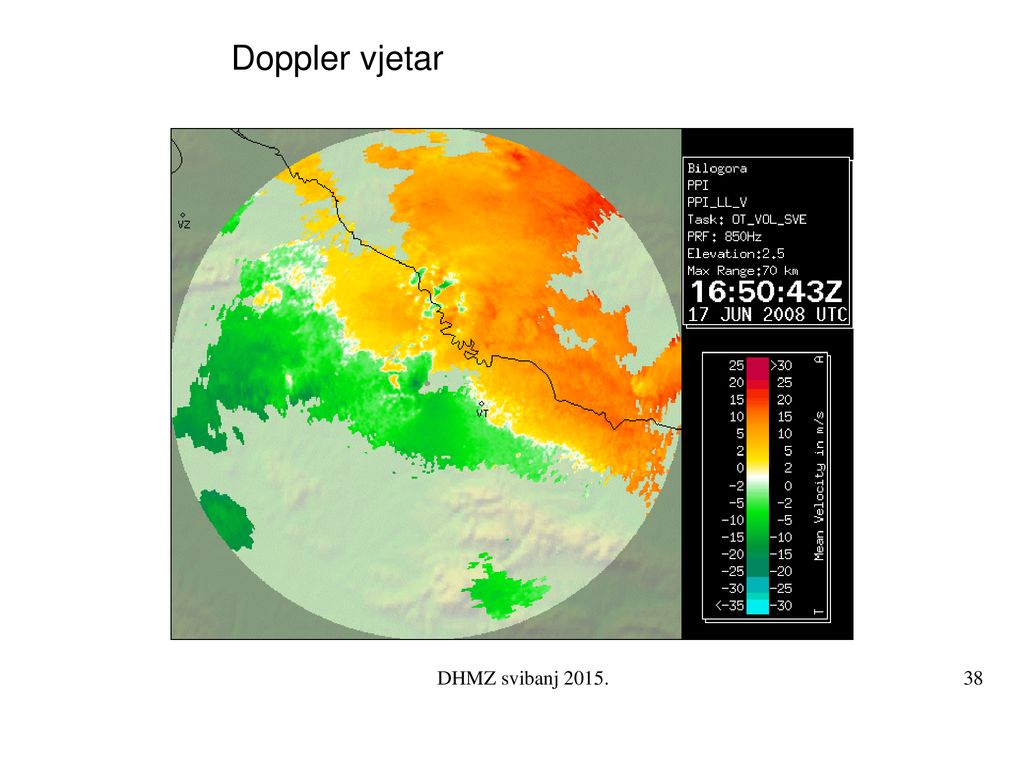

38 Doppler vjetar DHMZ svibanj 2015.

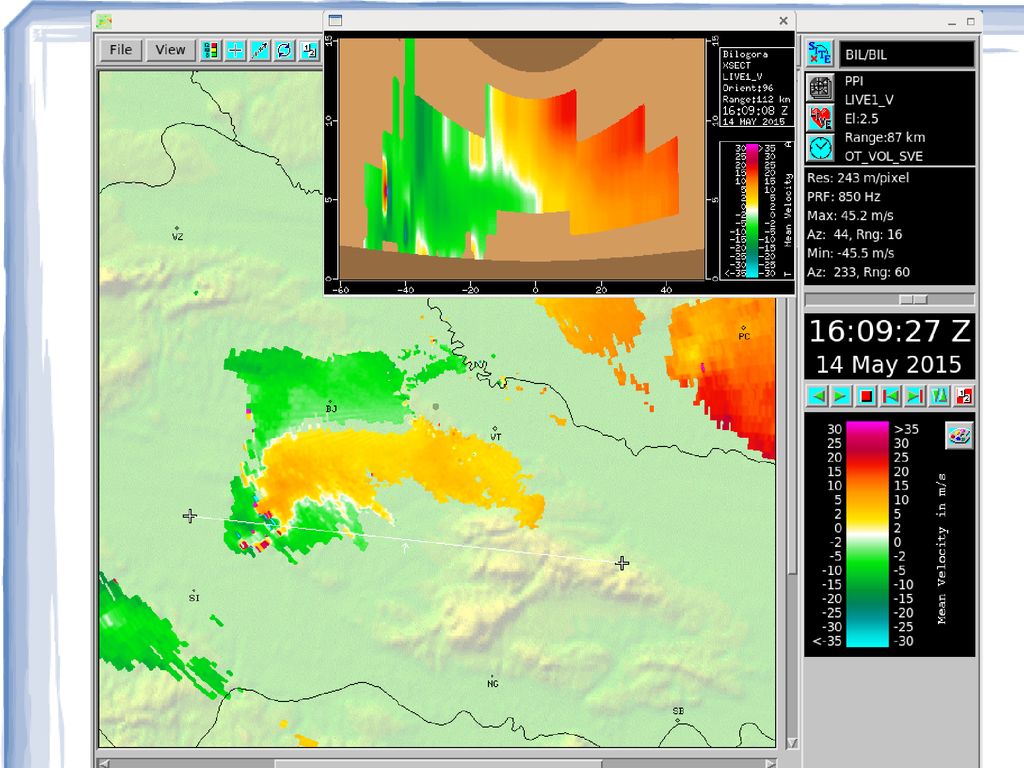

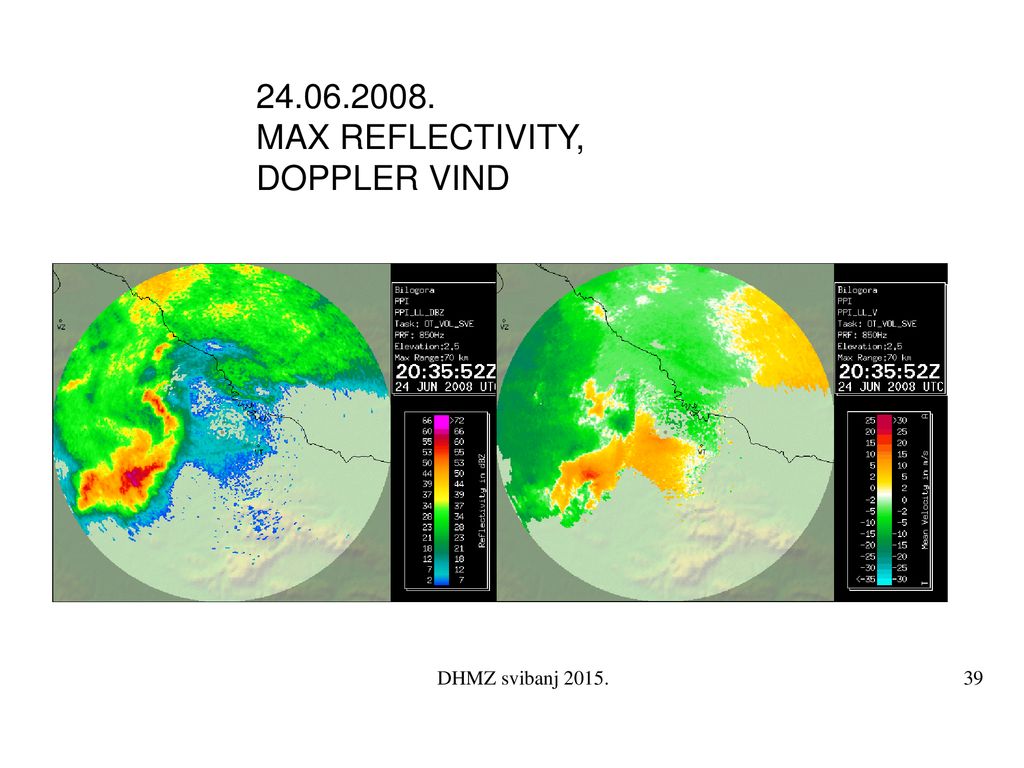

39 24.06.2008. MAX REFLECTIVITY, DOPPLER VIND
DHMZ svibanj 2015.

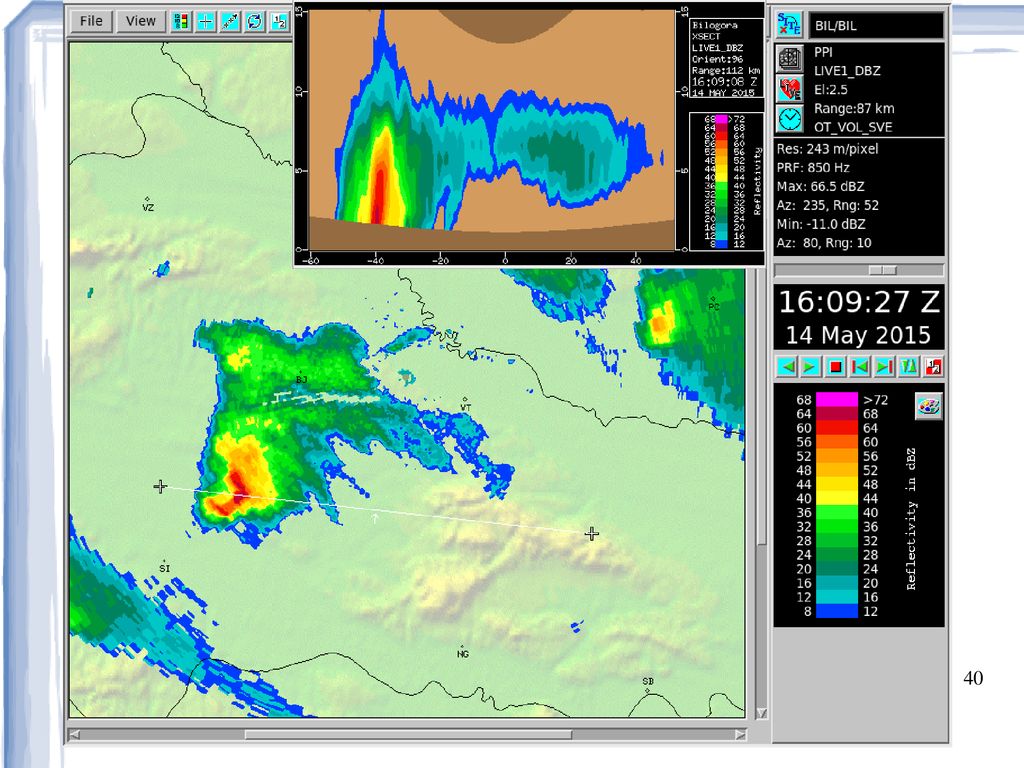

40 DHMZ svibanj 2015.

41 DHMZ svibanj 2015.

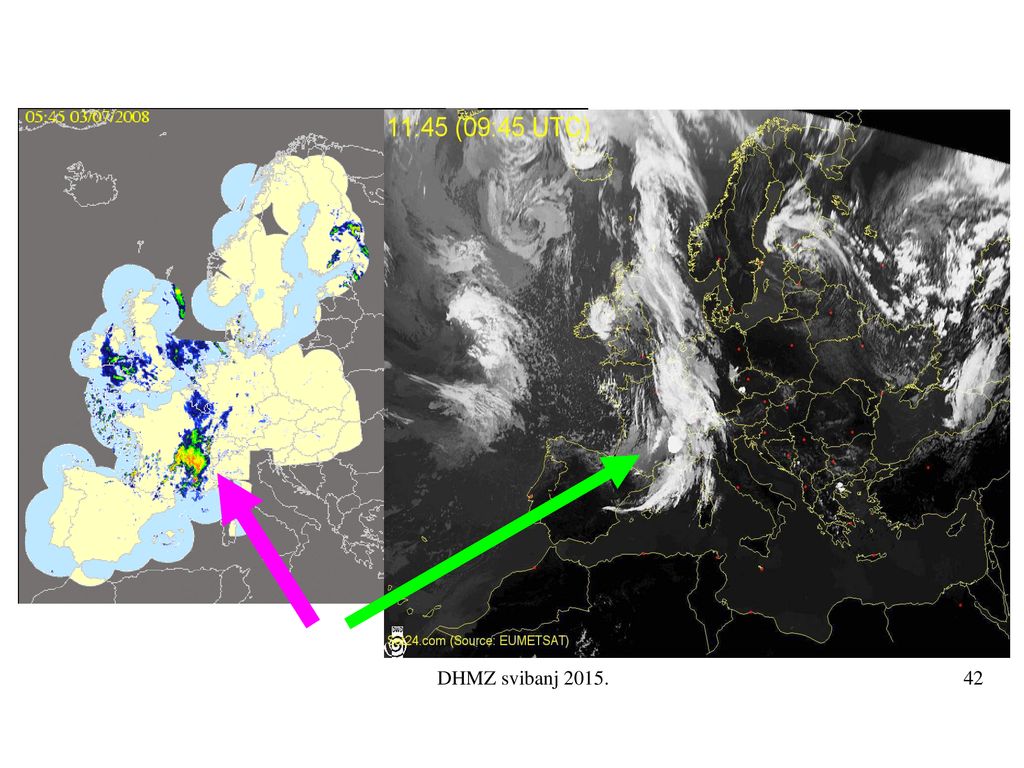

42 DHMZ svibanj 2015.

43 http://www.comet.ucar.edu/ https://www2.metoffice.gov.uk/radarhub/

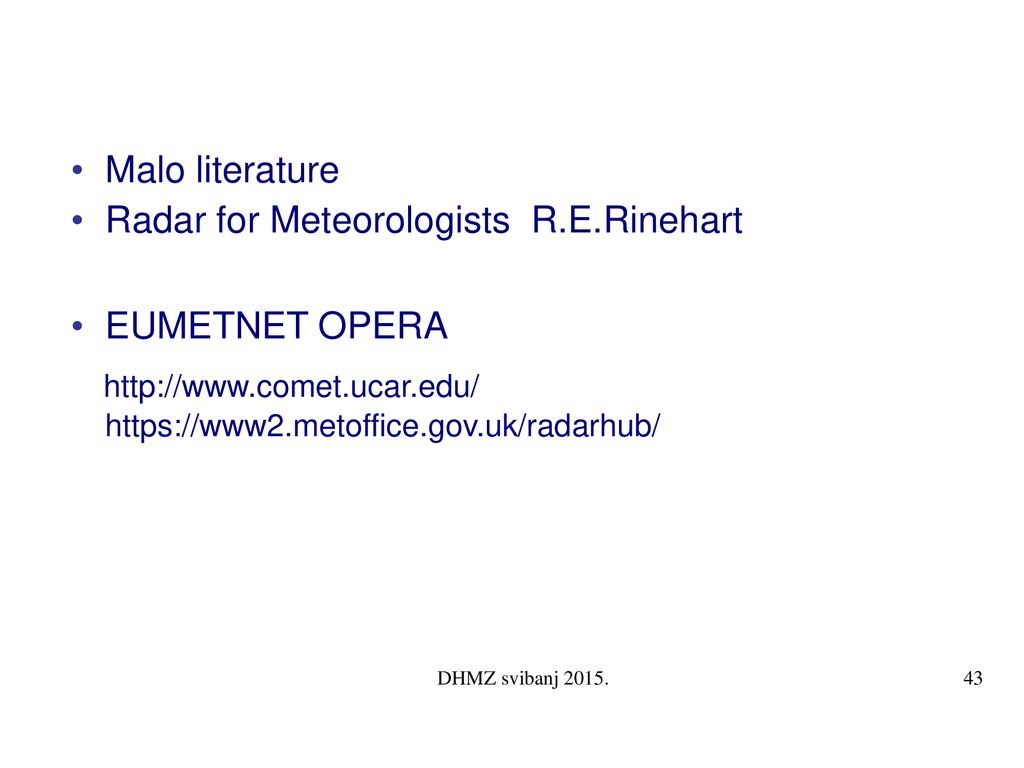

Malo literature Radar for Meteorologists R.E.Rinehart EUMETNET OPERA DHMZ svibanj 2015.
