Automatische TF Testsequenzen von ELQ 30A+

Präsentation zum Thema: "Automatische TF Testsequenzen von ELQ 30A+"—  Präsentation transkript:

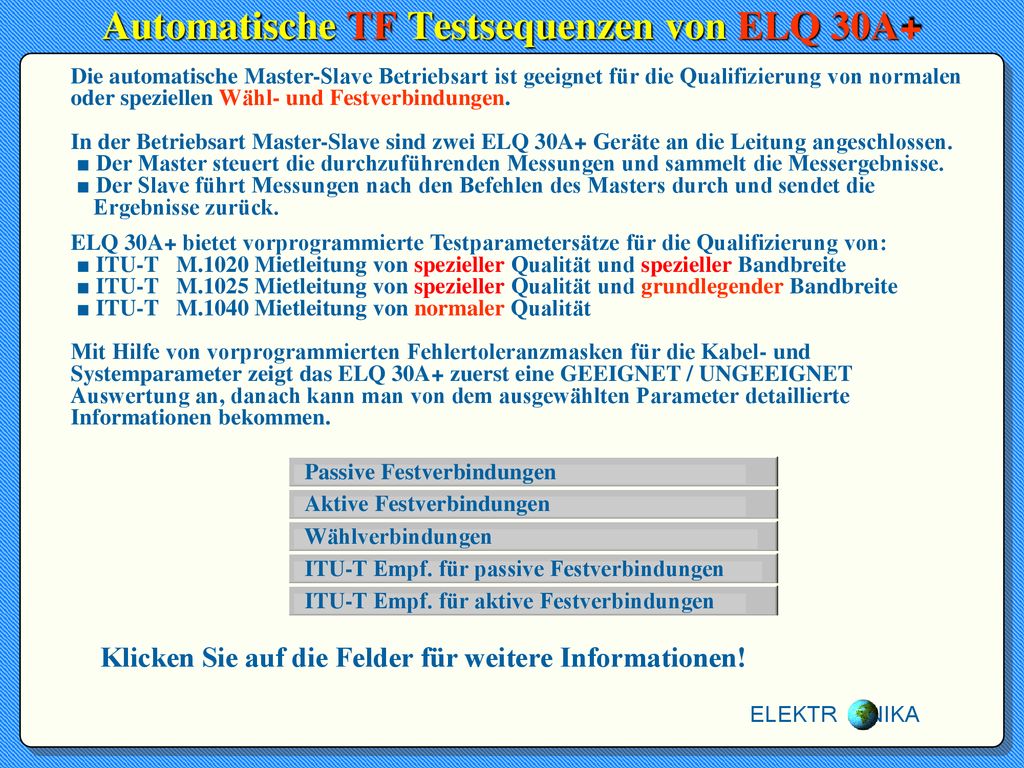

1 Automatische TF Testsequenzen von ELQ 30A+
Die automatische Master-Slave Betriebsart ist geeignet für die Qualifizierung von normalen oder speziellen Wähl- und Festverbindungen. In der Betriebsart Master-Slave sind zwei ELQ 30A+ Geräte an die Leitung angeschlossen. ■ Der Master steuert die durchzuführenden Messungen und sammelt die Messergebnisse. ■ Der Slave führt Messungen nach den Befehlen des Masters durch und sendet die Ergebnisse zurück. ELQ 30A+ bietet vorprogrammierte Testparametersätze für die Qualifizierung von: ■ ITU-T M.1020 Mietleitung von spezieller Qualität und spezieller Bandbreite ■ ITU-T M.1025 Mietleitung von spezieller Qualität und grundlegender Bandbreite ■ ITU-T M.1040 Mietleitung von normaler Qualität Mit Hilfe von vorprogrammierten Fehlertoleranzmasken für die Kabel- und Systemparameter zeigt das ELQ 30A+ zuerst eine GEEIGNET / UNGEEIGNET Auswertung an, danach kann man von dem ausgewählten Parameter detaillierte Informationen bekommen. Passive Festverbindungen Aktive Festverbindungen Wählverbindungen ITU-T Empf. für passive Festverbindungen ITU-T Empf. für aktive Festverbindungen Klicken Sie auf die Felder für weitere Informationen! ELEKTR NIKA

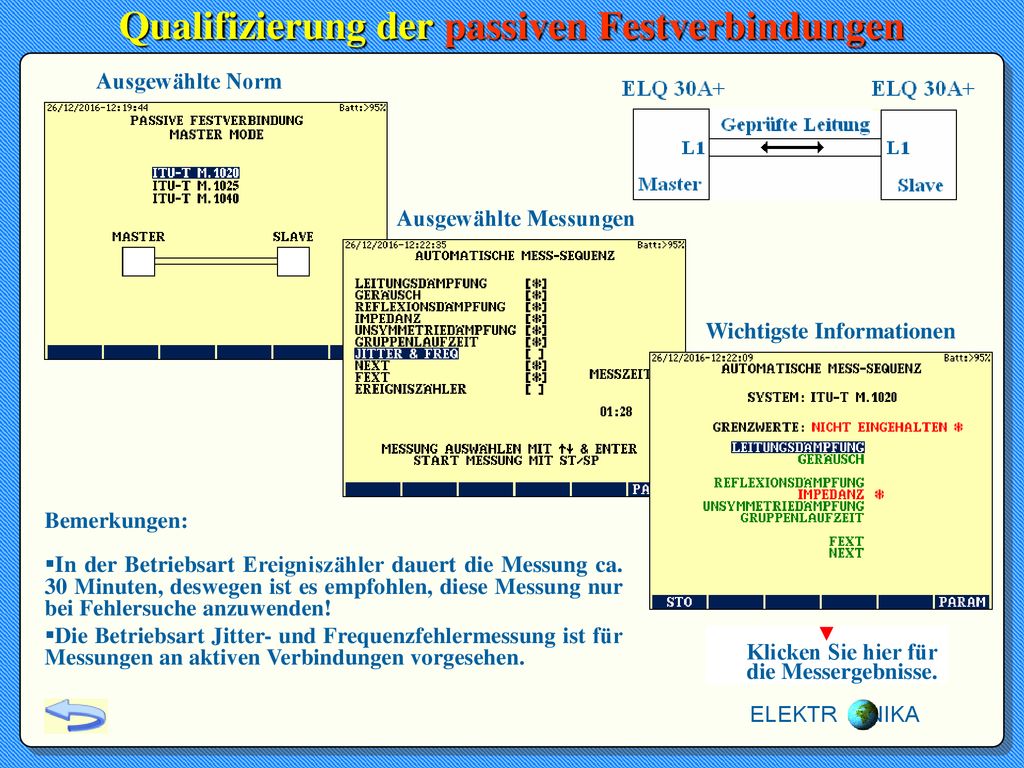

2 Qualifizierung der passiven Festverbindungen
Ausgewählte Norm Ausgewählte Messungen Wichtigste Informationen Bemerkungen: In der Betriebsart Ereigniszähler dauert die Messung ca. 30 Minuten, deswegen ist es empfohlen, diese Messung nur bei Fehlersuche anzuwenden! Die Betriebsart Jitter- und Frequenzfehlermessung ist für Messungen an aktiven Verbindungen vorgesehen. ▼ Klicken Sie hier für die Messergebnisse. ELEKTR NIKA

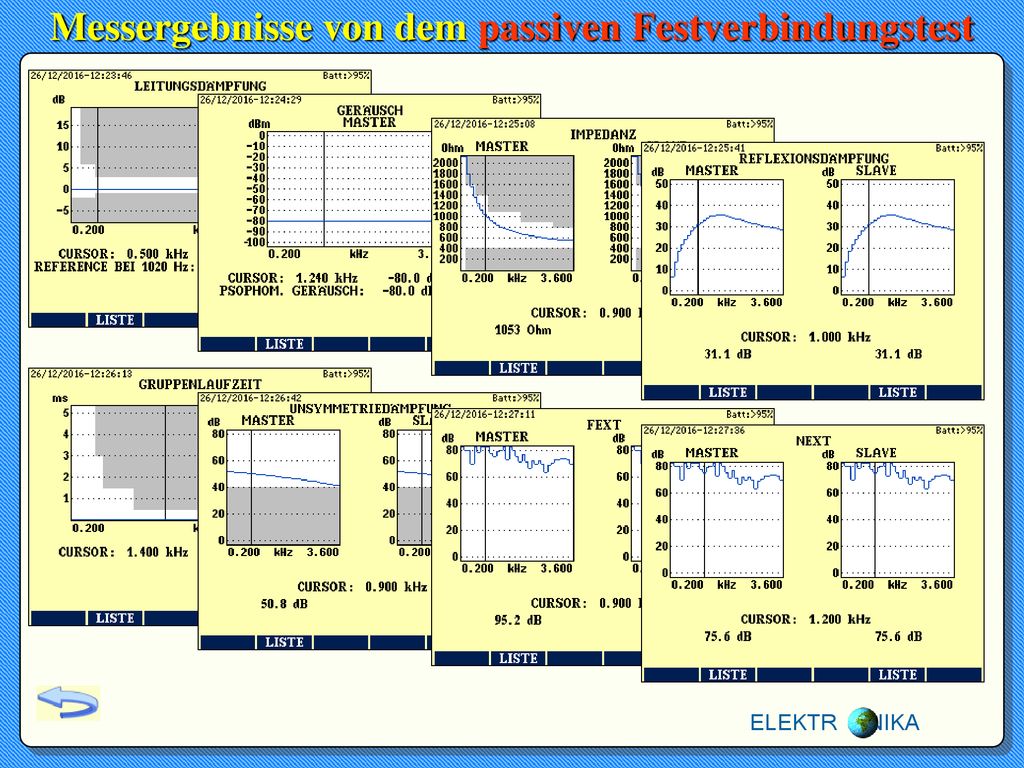

3 Messergebnisse von dem passiven Festverbindungstest
ELEKTR NIKA

4 Qualifizierung der aktiven Festverbindungen
Ausgewählte Norm PCM oder Ausgewählte Messungen Wichtigste Informationen Bemerkungen: In der Betriebsart Ereigniszähler dauert die Messung ca. 30 Minuten, deswegen ist es empfohlen, diese Messung nur bei Fehlersuche anzuwenden! Bei extrem langen Verbindungen muss die Laufzeit der Verbindung (RECEIVER DELAY) angegeben werden. ▼ Klicken Sie hier für die Messergebnisse ELEKTR NIKA

5 Messergebnisse von dem aktiven Festverbindungstest
ELEKTR NIKA

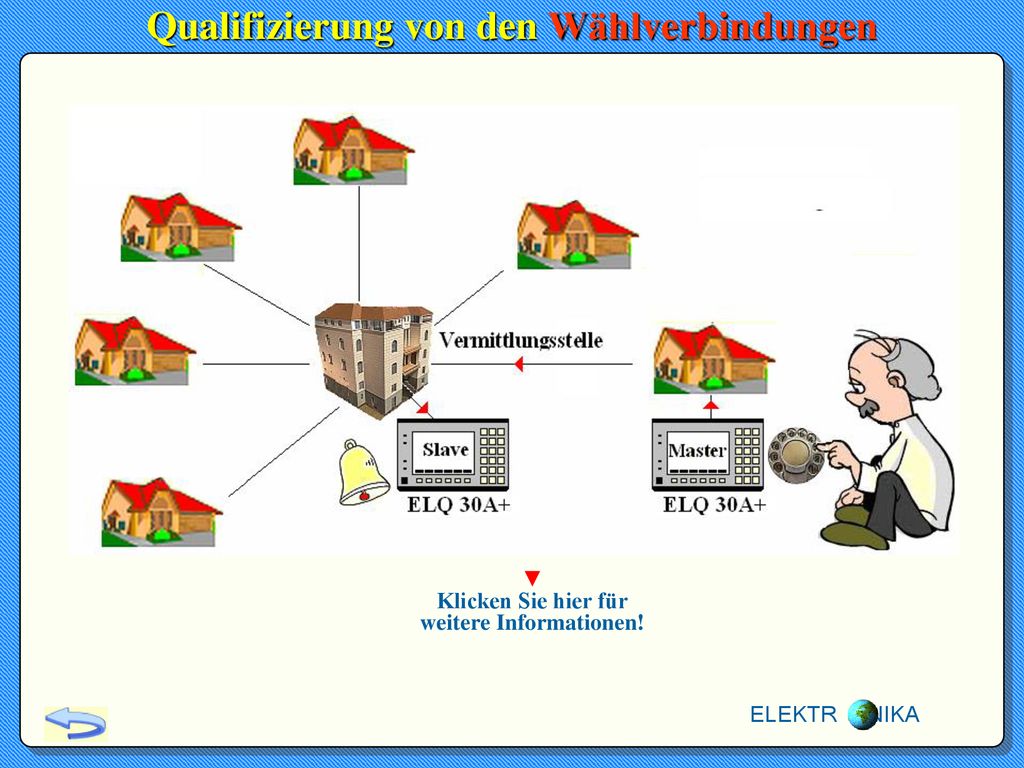

6 Qualifizierung von den Wählverbindungen
▼ Klicken Sie hier für weitere Informationen! ELEKTR NIKA

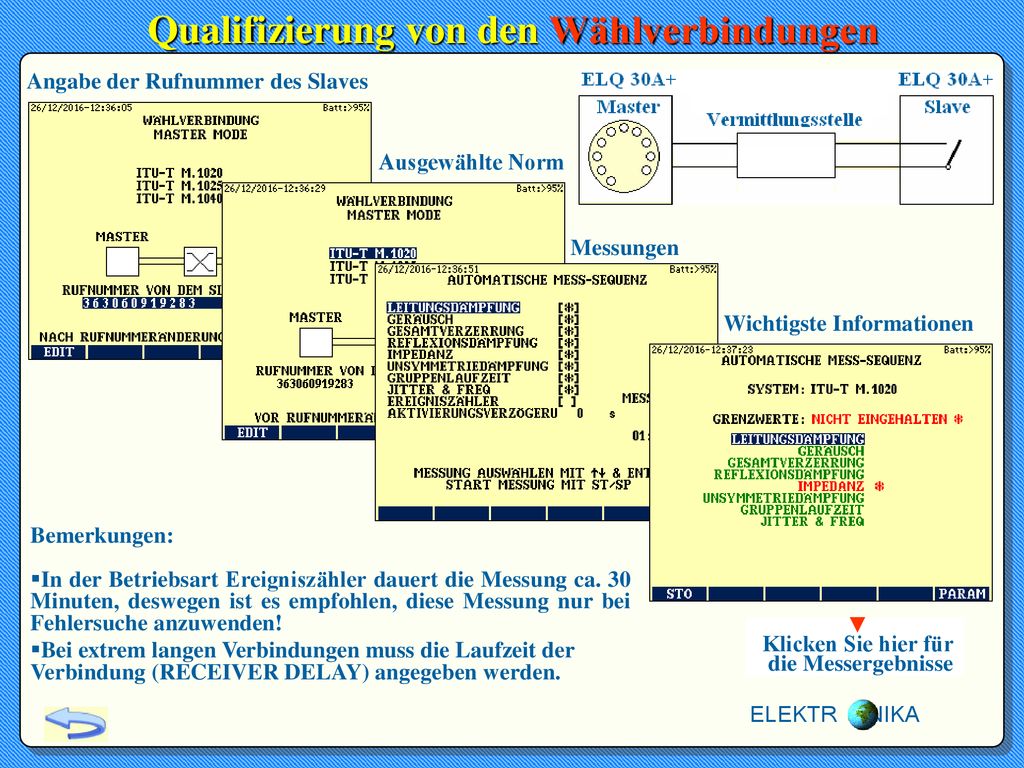

7 Qualifizierung von den Wählverbindungen
Angabe der Rufnummer des Slaves Ausgewählte Norm Messungen Wichtigste Informationen Bemerkungen: In der Betriebsart Ereigniszähler dauert die Messung ca. 30 Minuten, deswegen ist es empfohlen, diese Messung nur bei Fehlersuche anzuwenden! Bei extrem langen Verbindungen muss die Laufzeit der Verbindung (RECEIVER DELAY) angegeben werden. ▼ Klicken Sie hier für die Messergebnisse ELEKTR NIKA

8 Messergebnisse von dem Wählverbindungstest
ELEKTR NIKA

9 ITU-T Empfehlungen für passive Verbindungen
Mietleitungen von spezieller Qualität und spezieller Bandbreite Mietleitungen von spezieller Qualität und grundlegender Bandbreite Mietleitungen von normaler Qualität Nicht spezifiziert ELEKTR NIKA

10 ITU-T Empfehlungen für aktive Verbindungen
Mietleitungen von spezieller Qualität und spezieller Bandbreite Mietleitungen von spezieller Qualität und grundlegender Bandbreite Mietleitungen von normaler Qualität Nicht spezifiziert ELEKTR NIKA ELEKTR NIKA

11 Vielen Dank für Ihre Aufmerksamkeit !
