1
Bau und Einrichtung – Chemiesaal - Mobiliar
Tische mit: chemikalienbeständiger Oberfläche Randwulst ideal
2
Bau und Einrichtung – Chemiesaal - Zugänge
Sicherung gegen unbefugtes Betreten - außen: Knauf - innen: Türdrücker Öffnungsrichtung der Türen bei Räumen mit erhöhter Brandgefahr nach außen Fluchtwegproblematik - 2. Fluchtweg, - Panikbeschläge
3
Bau und Einrichtung – Chemiesaal - Abstände
1. 2. Zweiter Fluchtweg Abstand des Lehrerexperimentiertisches zu den Schülertischen mindestens 1,20 m Mindestabstände zwischen den Schülerübungstischen mind. 0,85 m (Rücken-Rücken 1,50 m) Empfehlung: 1 m Gangbreite mind. einmal als Rettungsweg (möglichst auf der Flurseite)
4
Bau und Einrichtung - Chemiesaal - Fluchtwege
Fluchtwege müssen gekennzeichnet sein
5
Bau und Einrichtung – Chemiesaal - Fußböden
Undurchlässig für Flüssigkeiten Eben und leicht zu reinigen Stolperfrei Bodensteckdosen sind zwar funktional, aber stark kurzschlussgefährdet (Wischwasser)
6
Bau und Einrichtung – Wasser, Gas und Strom
- Beschrifteter Notaus-Schalter für Strom und Gas - Gasmangelsicherung zu den Schülertischen - DVGW-geprüfte Schläuche (Kennzeichnung am Schlauch) - RCD (FI)-Schalter, 30mA
7
Bau und Einrichtung – Gasversorgung
Zentrale Absperreinrichtung Zwischenabsperreinrichtung mit Sicherheitseinrichtung „normale“ Gasanschlußarmaturen Eine zusätzliche Gas-mangelsicherung am Lehrertisch wäre sinnvoll
8

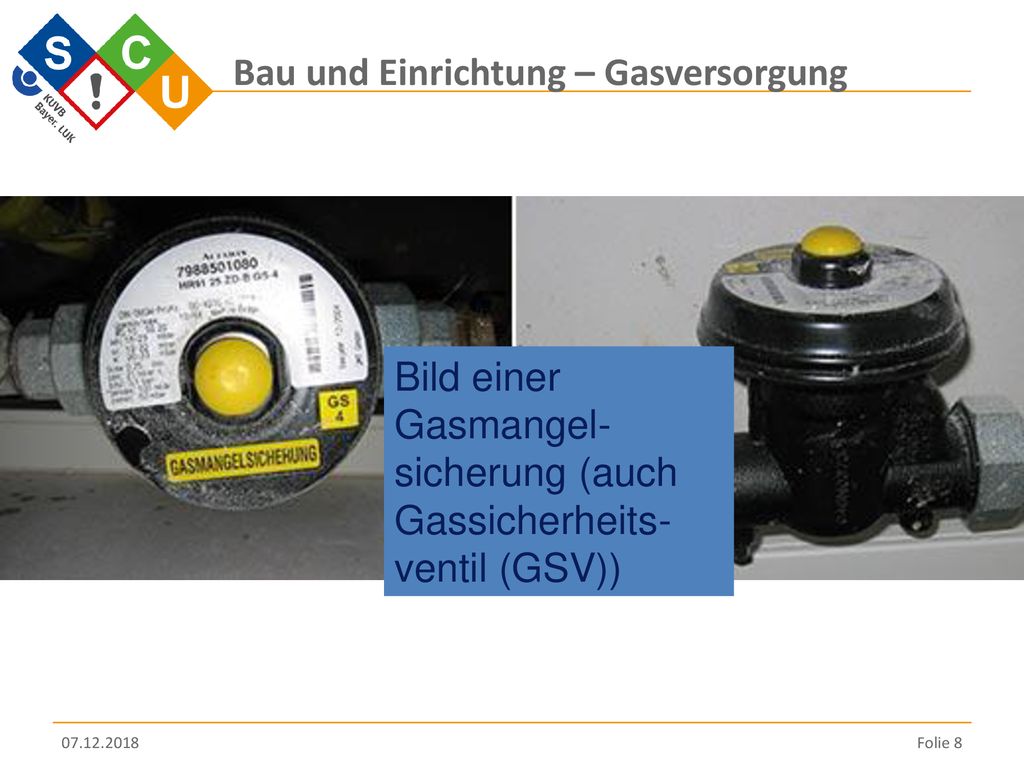

Bau und Einrichtung – Gasversorgung
Bild einer Gasmangel- sicherung (auch Gassicherheits- ventil (GSV))
9
Bau und Einrichtung – Gasversorgung
Nicht mehr zulässig, fehlende „2. Ebene“ 1. Ebene: Drücken 2. Ebene: Drehen
10
Installation nach dem derzeitig gültigem DVGW-Arbeitsblatt 621:
Bau und Einrichtung – Gasversorgung Installation nach dem derzeitig gültigem DVGW-Arbeitsblatt 621: Mit „normalen“ Laborarmaturen nach DIN Teil 2 (alt: DIN 3537 Teil 3)
11
Installation nach dem derzeitig gültigem DVGW-Arbeitsblatt 621:
Bau und Einrichtung – Gasversorgung Installation nach dem derzeitig gültigem DVGW-Arbeitsblatt 621: Mit Sicherheits-Gasanschlußarmatur nach DIN 3383 Teil 4
12
Erste- Hilfe Kasten keine Medikamente
Bau und Einrichtung – Sicherheitseinrichtung Löschdecke, Feuerlöscher Brandmelder im Haus Erste- Hilfe Kasten keine Medikamente Verbandbuch Notrufeinrichtung auch über Sekretariat
13
Bau und Einrichtung – Augendusche
Augendusche monatlich betätigen, um Keime auszuspülen
14
Bitte nicht mehr verwenden!!!
Bau und Einrichtung – Augendusche Bitte nicht mehr verwenden!!!
15

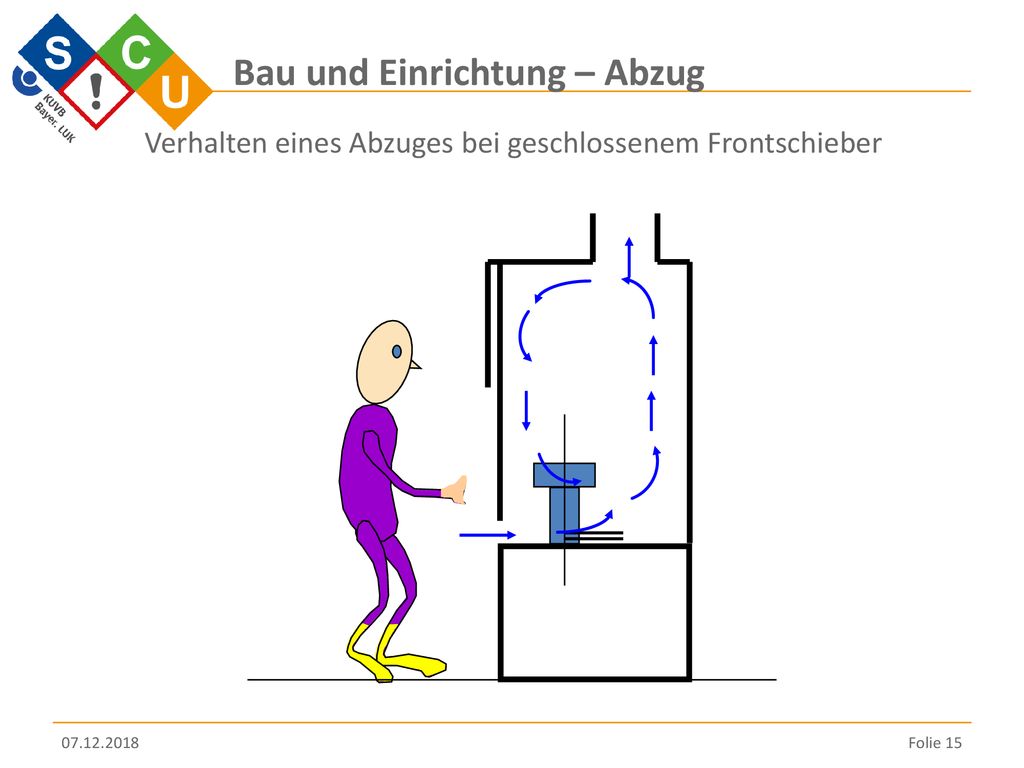

Verhalten eines Abzuges bei geschlossenem Frontschieber
Bau und Einrichtung – Abzug Verhalten eines Abzuges bei geschlossenem Frontschieber
16
Verhalten eines Abzuges bei geöffnetem Frontschieber
Bau und Einrichtung – Abzug Verhalten eines Abzuges bei geöffnetem Frontschieber
17
Bau und Einrichtung – Abzug
Sichtprüfung: - Lufttechnische Funktion (Wollfaden) - Leichtgängigkeit des Frontschiebers - Kratz- und sonstige Geräusche - Korrosion
18

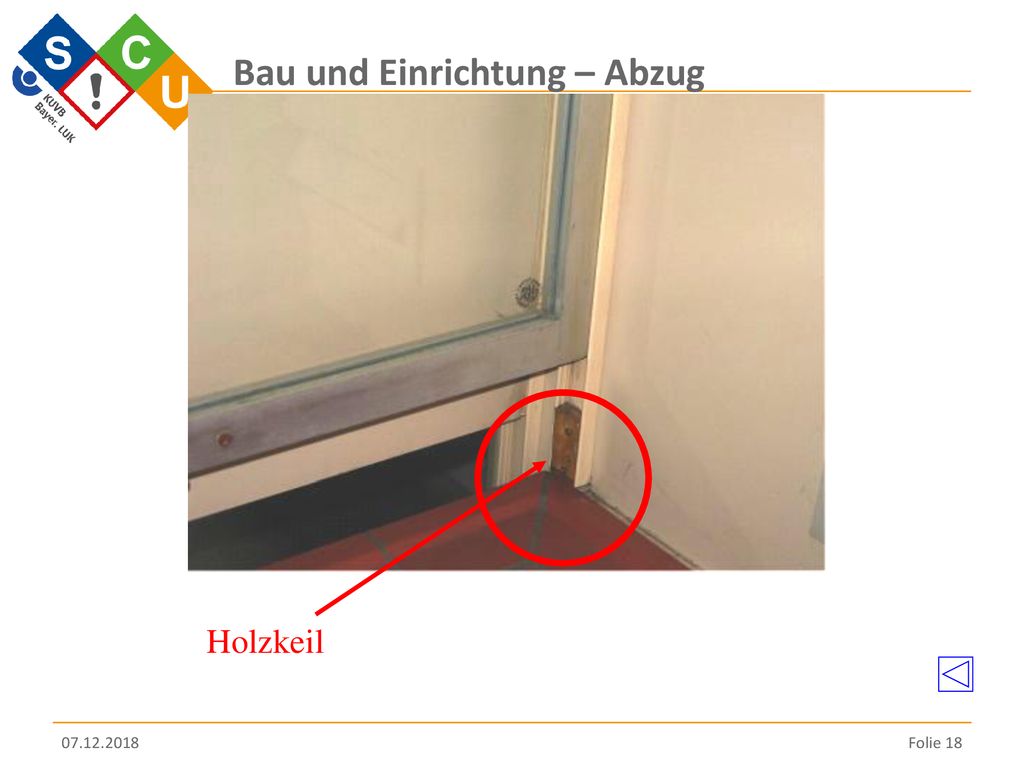

Bau und Einrichtung – Abzug
Holzkeil
19

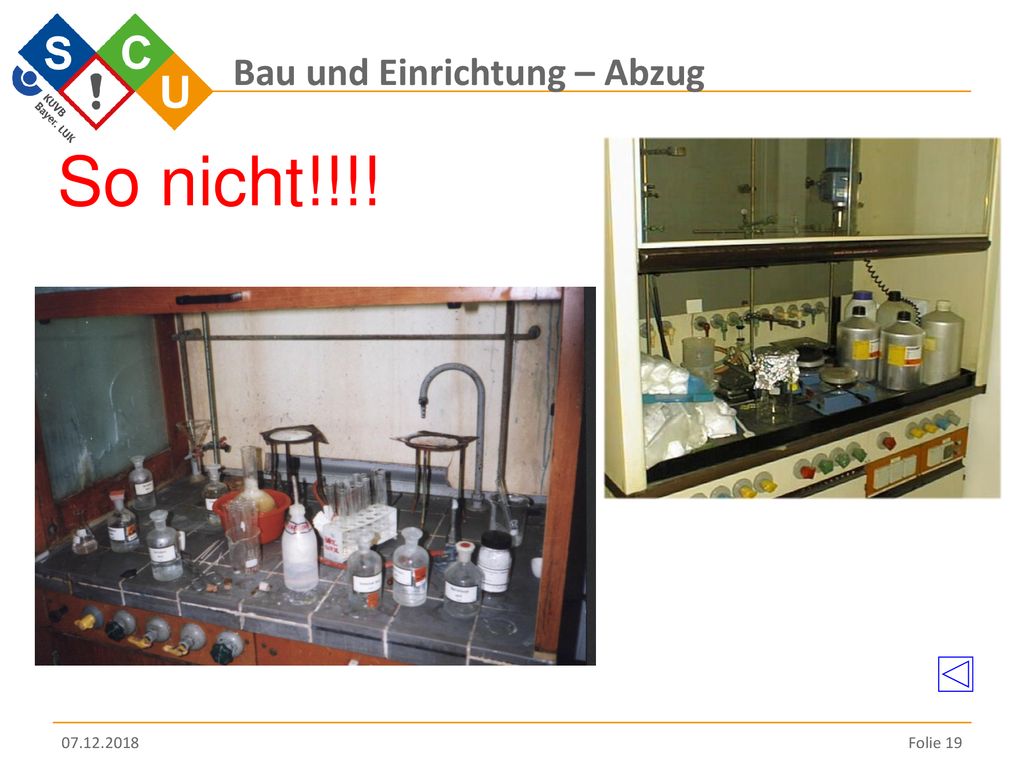

Bau und Einrichtung – Abzug
So nicht!!!!
20
Bau und Einrichtung – Experimentiertische
- geeignete Tischoberflächen mit Randwulst im Übungssaal Wandschränke für Schülerausstattung
21

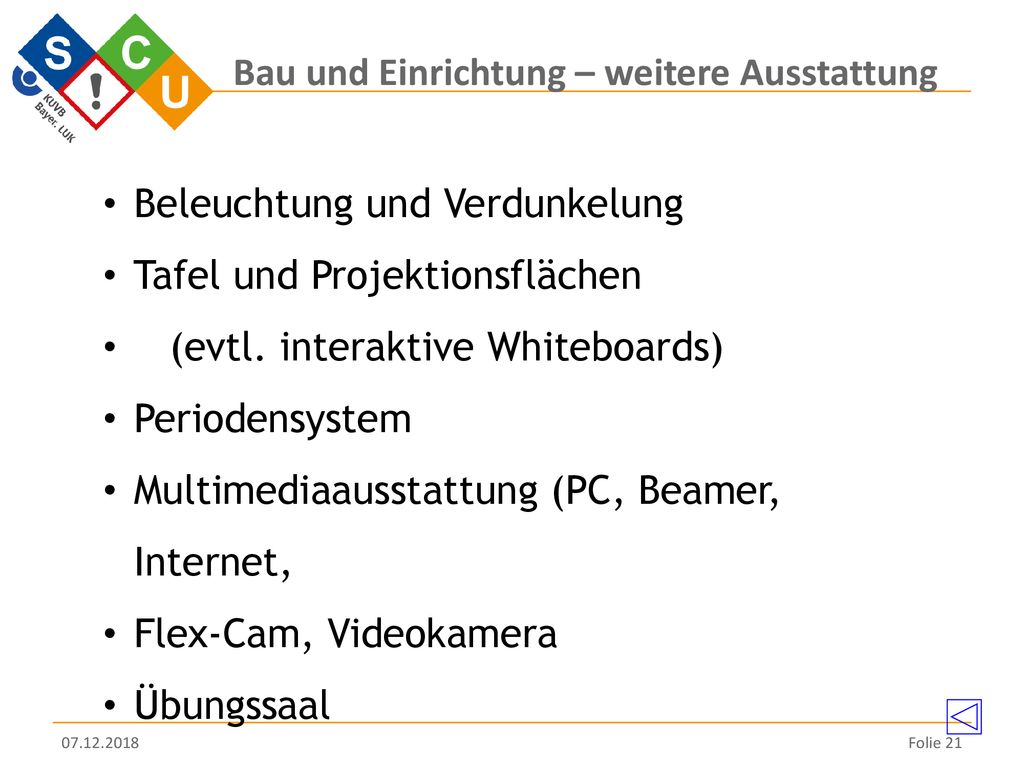

Bau und Einrichtung – weitere Ausstattung
Beleuchtung und Verdunkelung Tafel und Projektionsflächen (evtl. interaktive Whiteboards) Periodensystem Multimediaausstattung (PC, Beamer, Internet, Flex-Cam, Videokamera Übungssaal
