CX Serie Leistungshydraulik-Optionen

Präsentation zum Thema: "CX Serie Leistungshydraulik-Optionen"—  Präsentation transkript:

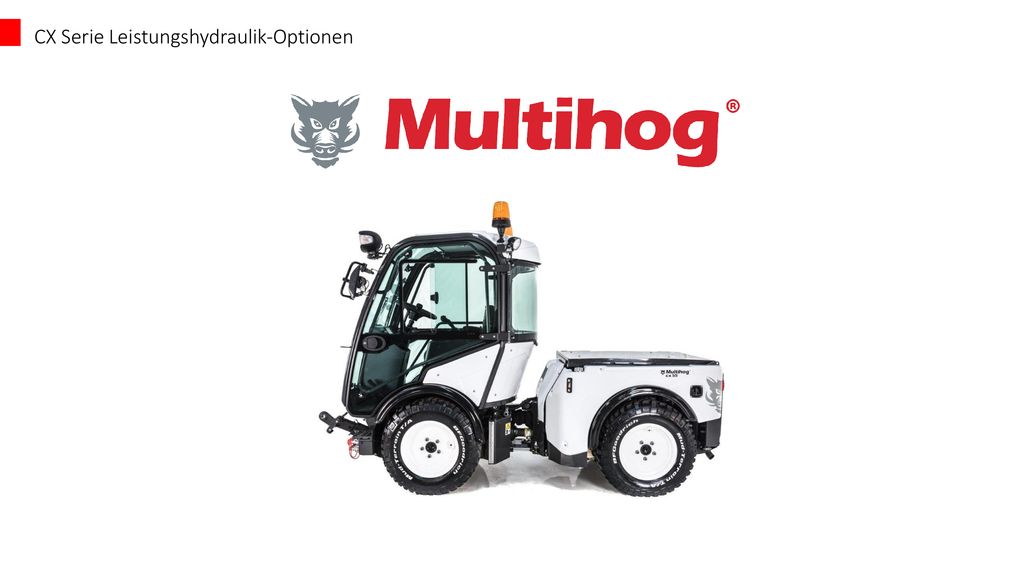

1 CX Serie Leistungshydraulik-Optionen

2 CX Serie Leistungshydraulik-Optionen

3 CX 55 Leistungshydraulik-Optionen
Option Code A Einstellbare Leistungshydraulik LS vorne, L/M Option Code B Einstellbare Leistungshydraulik LS hinten, L/M Vorne 100L Hinten 100L 100L Pumpe 100L Pumpe Options Code C 100 liter T-Verbindung für Leistungshydraulik LS Vorne / Hinten Benötigt mit option A or B Vorne Hinten 100L Pumpe Ölstrom kann vorne ODER hinten abgenommen werden, NICHT gleichzeitig.

4 CX 55 Leistungshydraulik-Optionen
Vorne 100L Hinten 100L T-Verbindung Eine Pumpe + Mechanische Frontzapfwelle 1000 UPM Hinweis – Im CX55 ist nur Platz für eine Pumpe und die mechanische FZW

5 CX Serie Leistungshydraulik-Optionen

6 CX 75 Leistungshydraulik-Optionen
Options Code A Einstellbare Leistungshydraulik LS vorne, L/M Options Code B Einstellbare Leistungshydraulik LS hinten, L/M Vorne 100L Hinten 100L 100L Pumpe 100L Pumpe Options Code C Einstellbare Leistungshydraulik LS vorne L/M, hinten 0-50 L/M Options Code D Einstellbare Leistungshydraulik LS vorne 0-80 L/M, hinten 0-80 L/M Vorne 100L Hinten 50L Vorne 80L Hinten 80L 100L Pumpe 50L Pumpe 80L Pumpe 80L Pumpe Hinweis – Der maximale Volumenstrom mit zwei Pumpen beträgt 120 L/M

7 CX 75 Leistungshydraulik-Optionen
Option Code T-Verbindung 100 liter T-Verbindung für Leistungshydraulik LS Vorne / Hinten Benötigt mit option A oder B Vorne Hinten T-Verbindung 100L Pumpe Ölstrom kann vorne ODER hinten abgenommen werden, NICHT gleichzeitig.

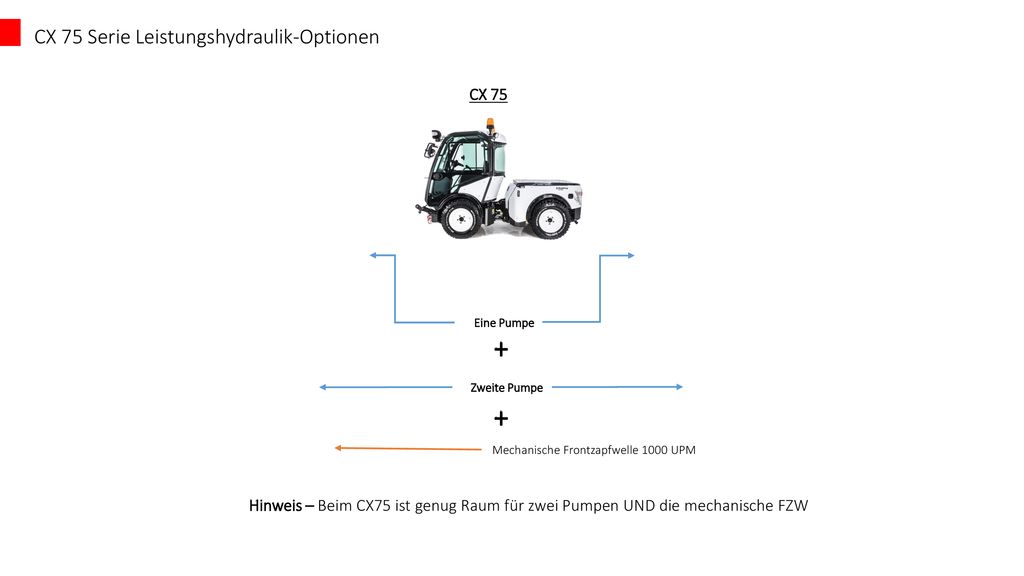

8 CX 75 Serie Leistungshydraulik-Optionen
Eine Pumpe + Zweite Pumpe + Mechanische Frontzapfwelle 1000 UPM Hinweis – Beim CX75 ist genug Raum für zwei Pumpen UND die mechanische FZW

9 Steuergeräte Optionen
Option 2: 2 x DW Ventile nach vorne (3 x DW gesamt) und 1 x DW Ventil nach hinten (1 x DW hinten gesamt) 1 x DW nach vorne (Weiß) ist Standard, also werden 2 DW (1x rot und 1x gelb) hinzugefügt, insgesamt 3 DW nach vorne, ein DW nach hinten (Grün), alles über den Joystick gesteuert. Durch Hinzufügen einer T-Verbindung nach hinten (maximal 2 x DW-Anschlüsse am Heck) wird die vordere gelbe DW Funktion mit der hinteren verbunden.

10 Steuergeräte Optionen
Option code 3: “2 x DW Handhebelventile – wird benötigt um die Heckkippfunktion und die Neigungsverstellung im Hubwerk zu bedienen.” Das ist das Ventil mit zwei Hebeln. Sie müssen auch hydraulische Heckkippvorrichtung ( ) und/oder hydraulischer Seitenausgleich mit Schwimmfunktion im Fronthubwerk ( ) auswählen.

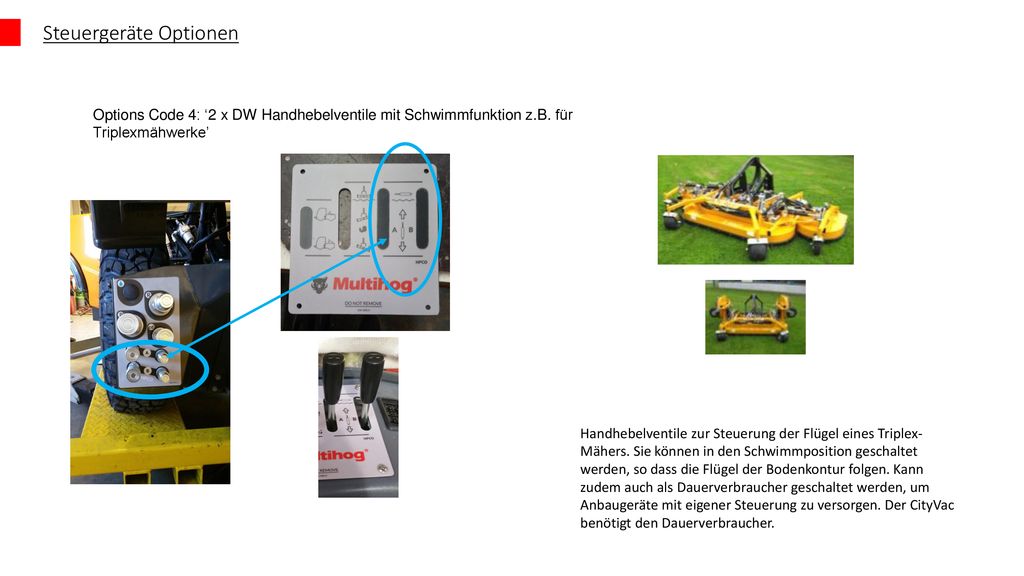

11 Steuergeräte Optionen
Options Code 4: ‘2 x DW Handhebelventile mit Schwimmfunktion z.B. für Triplexmähwerke’ Handhebelventile zur Steuerung der Flügel eines Triplex-Mähers. Sie können in den Schwimmposition geschaltet werden, so dass die Flügel der Bodenkontur folgen. Kann zudem auch als Dauerverbraucher geschaltet werden, um Anbaugeräte mit eigener Steuerung zu versorgen. Der CityVac benötigt den Dauerverbraucher.

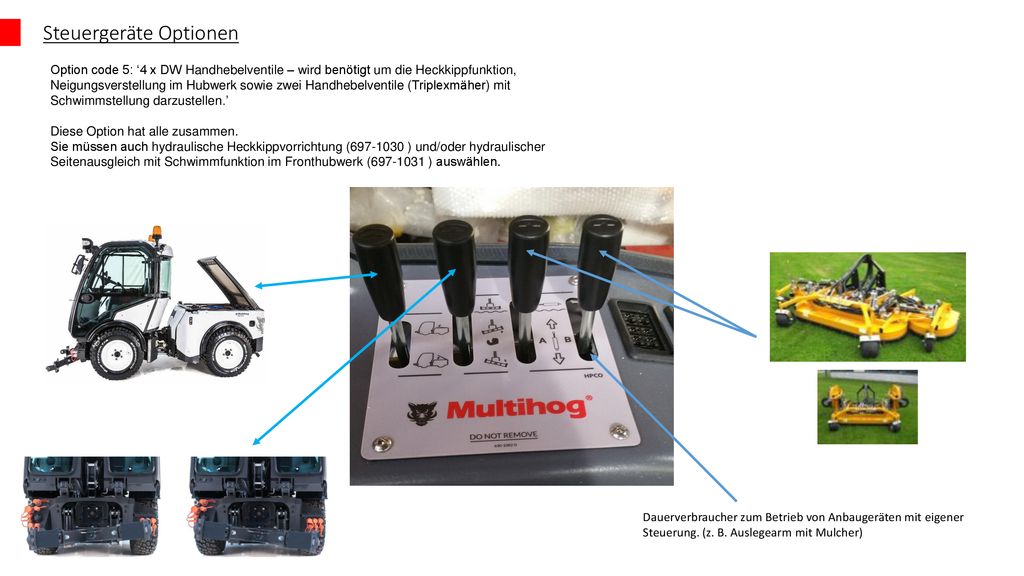

12 Steuergeräte Optionen
Option code 5: ‘4 x DW Handhebelventile – wird benötigt um die Heckkippfunktion, Neigungsverstellung im Hubwerk sowie zwei Handhebelventile (Triplexmäher) mit Schwimmstellung darzustellen.’ Diese Option hat alle zusammen. Sie müssen auch hydraulische Heckkippvorrichtung ( ) und/oder hydraulischer Seitenausgleich mit Schwimmfunktion im Fronthubwerk ( ) auswählen. Dauerverbraucher zum Betrieb von Anbaugeräten mit eigener Steuerung. (z. B. Auslegearm mit Mulcher)
