Fahrzeugeinbaupumpen
Einbauarten von Fahrzeugeinbaupumpen Abb. 2 Vorbaupumpe Abb. 1 Heckpumpe Kapitel / Leitfaden zur technischen Ausbildung zum Maschinisten
2
Fahrzeugeinbaupumpen

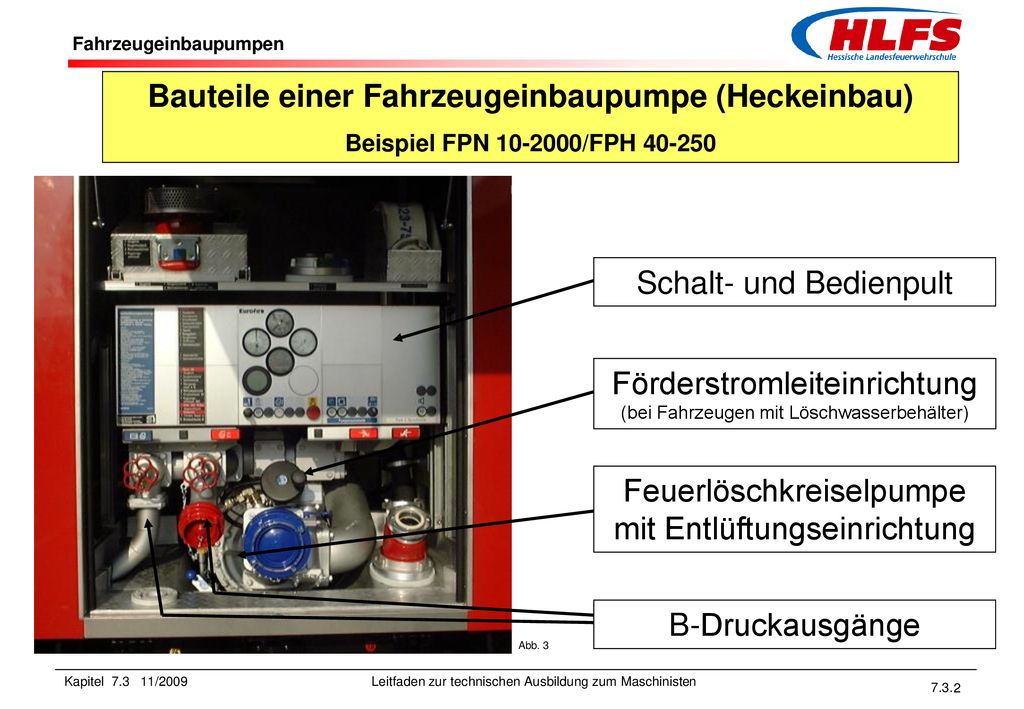

Bauteile einer Fahrzeugeinbaupumpe (Heckeinbau) Beispiel FPN /FPH Schalt- und Bedienpult Förderstromleiteinrichtung (bei Fahrzeugen mit Löschwasserbehälter) Feuerlöschkreiselpumpe mit Entlüftungseinrichtung B-Druckausgänge Abb. 3 Kapitel / Leitfaden zur technischen Ausbildung zum Maschinisten
3
Fahrzeugeinbaupumpen

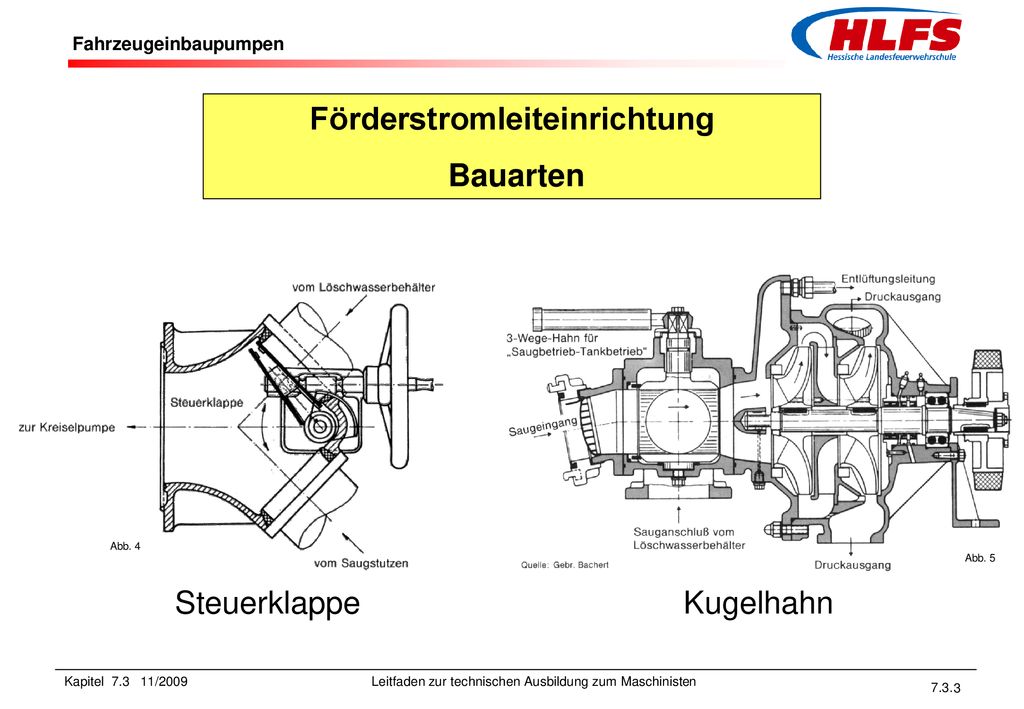

Förderstromleiteinrichtung Bauarten Abb. 4 Abb. 5 Steuerklappe Kugelhahn Kapitel / Leitfaden zur technischen Ausbildung zum Maschinisten
4
Fahrzeugeinbaupumpen
Kombinierte Normaldruck-/Hochdruckpumpe (Prinzipskizze) Normaldruckpumpe z.B. FPN Hochdruckteil, 4-stufig FPH Abb. 6 Kapitel / Leitfaden zur technischen Ausbildung zum Maschinisten
5
Fahrzeugeinbaupumpen

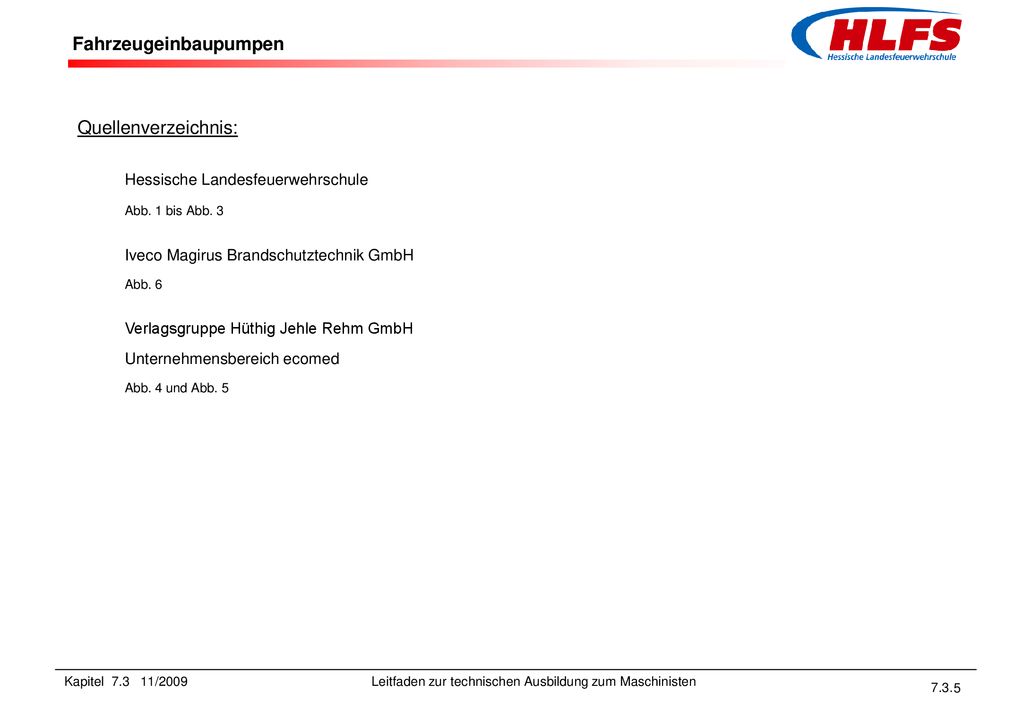

Quellenverzeichnis: Hessische Landesfeuerwehrschule Abb. 1 bis Abb. 3 Iveco Magirus Brandschutztechnik GmbH Abb. 6 Verlagsgruppe Hüthig Jehle Rehm GmbH Unternehmensbereich ecomed Abb. 4 und Abb. 5 Kapitel / Leitfaden zur technischen Ausbildung zum Maschinisten 5
