Aufbau einer Dateninfrastruktur für Monitoring und Berichtswesen am Nationalparkamt

2 Nationalpark Schleswig-Holsteinisches Wattenmeer
einer von 15 Nationalparken in Deutschland mit Hektar der größte in Mitteleuropa zu 99,5 % im Eigentum des Bundeslandes Schleswig-Holstein verwaltet vom Nationalparkamt in Tönning Tönning GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007

3 Aufgaben des Nationalparkamtes
Information der Öffentlichkeit Bildungsarbeit Besucherlenkung ökologische Umweltbeobachtungen (Monitoring) Erstellung wissenschaftlicher Planungsgrundlagen Betreuung und Verwaltung GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007

4 Über- gabe server Virenschutz

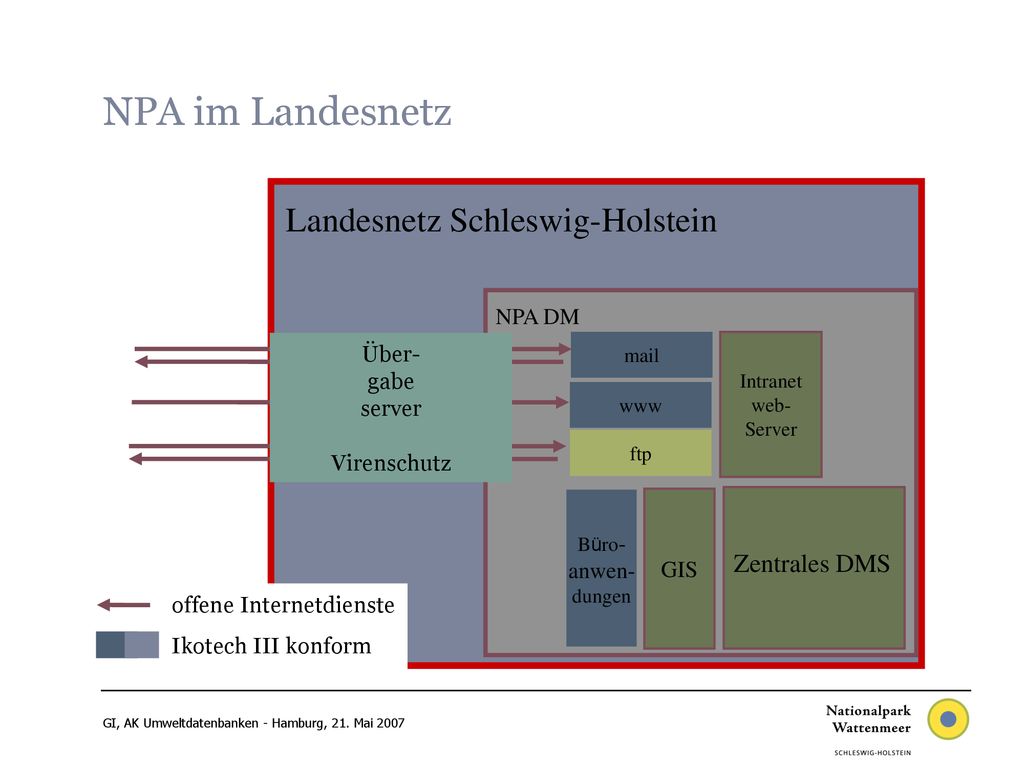

NPA im Landesnetz Landesnetz Schleswig-Holstein NPA DM Über- gabe server Virenschutz mail Intranet web- Server www ftp Büro- anwen- dungen GIS Zentrales DMS offene Internetdienste Ikotech III konform GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007

5 Aufgaben aufgrund europäischer Richtlinien
Natura 2000: Vogelschutz- und Flora-Fauna-Habitat-Richtlinie (FFH) Wasserrahmenrichtlinie (WRRL) Umweltinformationsgesetz (UIG) Trilateral: TMAP GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007

6 Konzeptioneller Ansatz des TMAP
Fragengeleitetes Monitoring Gleiches ähnlich messen im gesamten Wattenmeer Gleiche Angaben und Datenstrukturen für Vergleiche und gemeinsame Betrachtung Methodenbeschreibungen sind Teil der Datenbanken Punkt C: Erwähnung QSR GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007

7 Umweltdatenverabeitung im TMAP

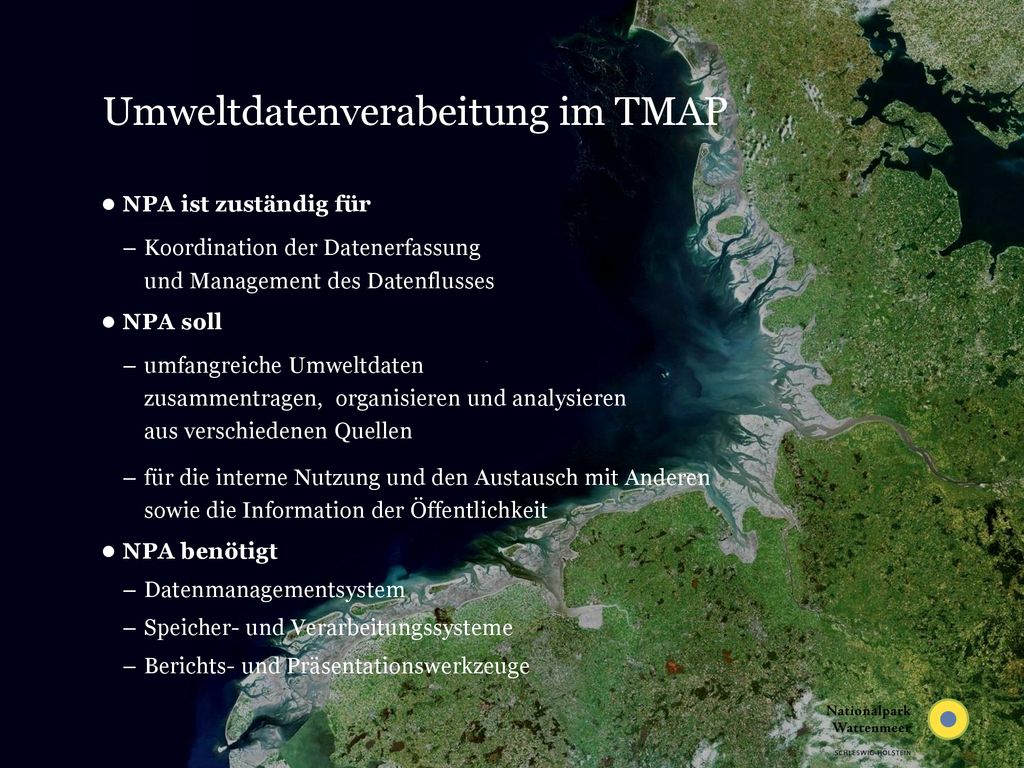

NPA ist zuständig für Koordination der Datenerfassung und Management des Datenflusses NPA soll umfangreiche Umweltdaten zusammentragen, organisieren und analysieren aus verschiedenen Quellen für die interne Nutzung und den Austausch mit Anderen sowie die Information der Öffentlichkeit NPA benötigt Datenmanagementsystem Speicher- und Verarbeitungssysteme Berichts- und Präsentationswerkzeuge GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007

8 Datenzentren des Trilateralen Monitoring
Ribe Kopenhagen Datenzentren des Trilateralen Monitoring In den lokalen Fachdatenzentren des TMAP werden die Monitoringdaten verifiziert und bereitgestellt. Die Datenbanken haben eine abgestimmte, identische Struktur. Tönning Wilhelmshaven Groningen GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007

9 Herkunft der Daten Nicht alle Daten des TMAP werden vom Nationalparkamt erfaßt, einige Parameter werden von anderen Einrichtungen des Landes und Bundes zu geliefert. GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007

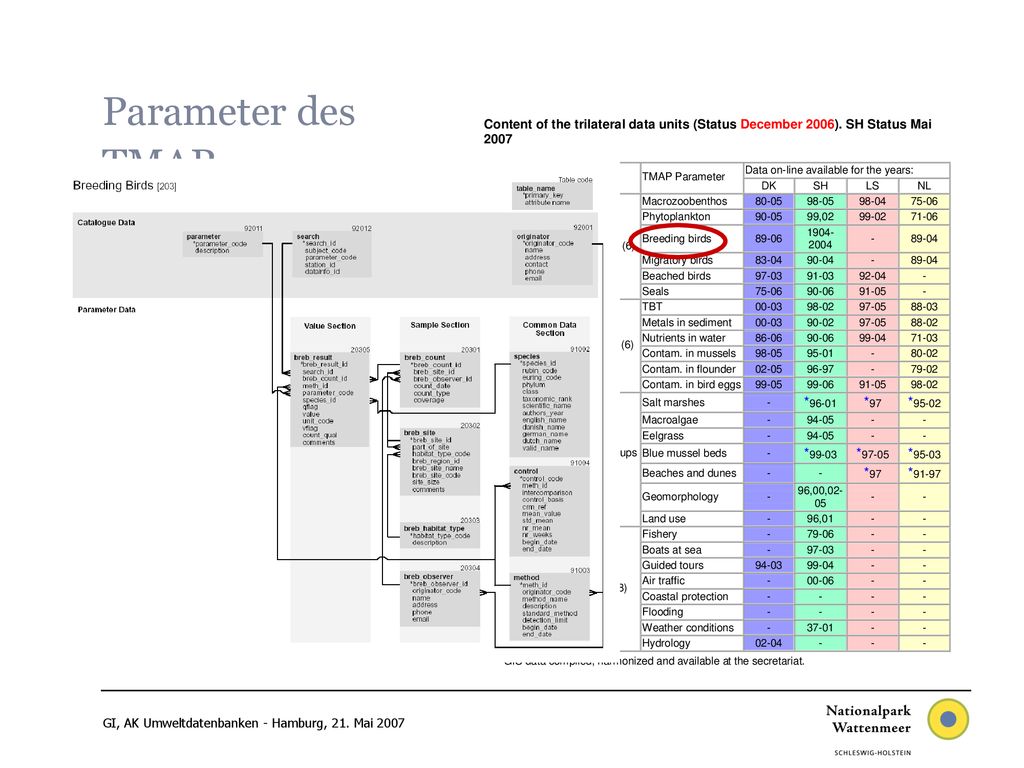

10 Parameter des TMAP Fehlende Daten sollen bis Ende aufgenommen sein GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007

11 Aufbau des NPA-Datenbanksystems

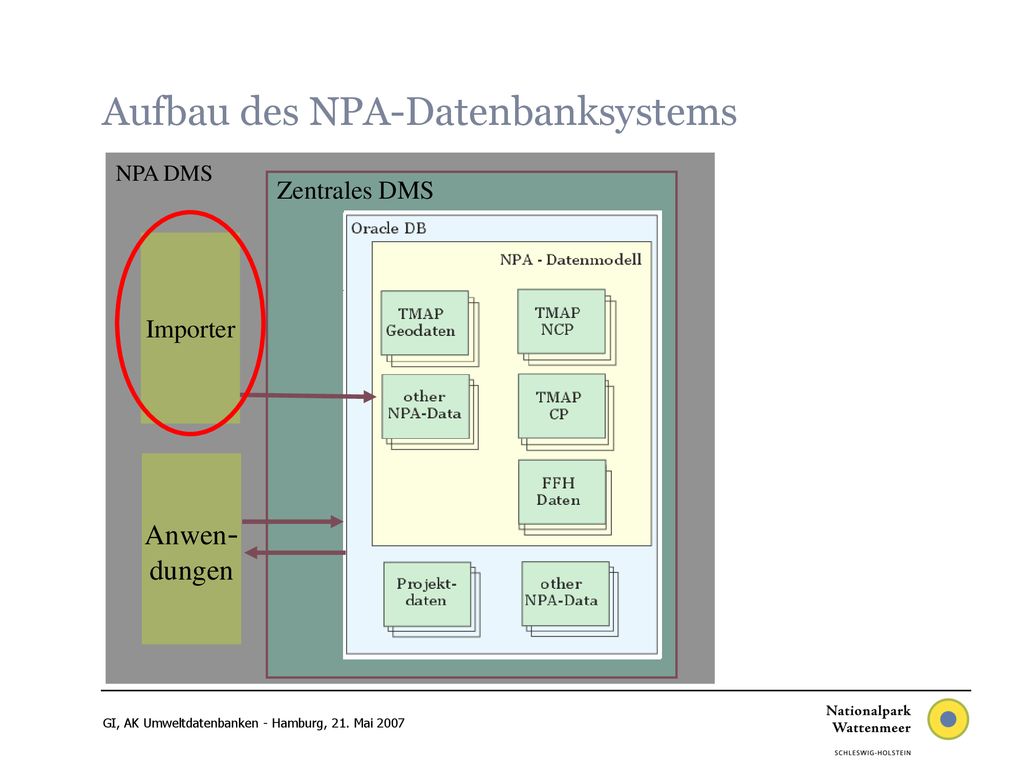

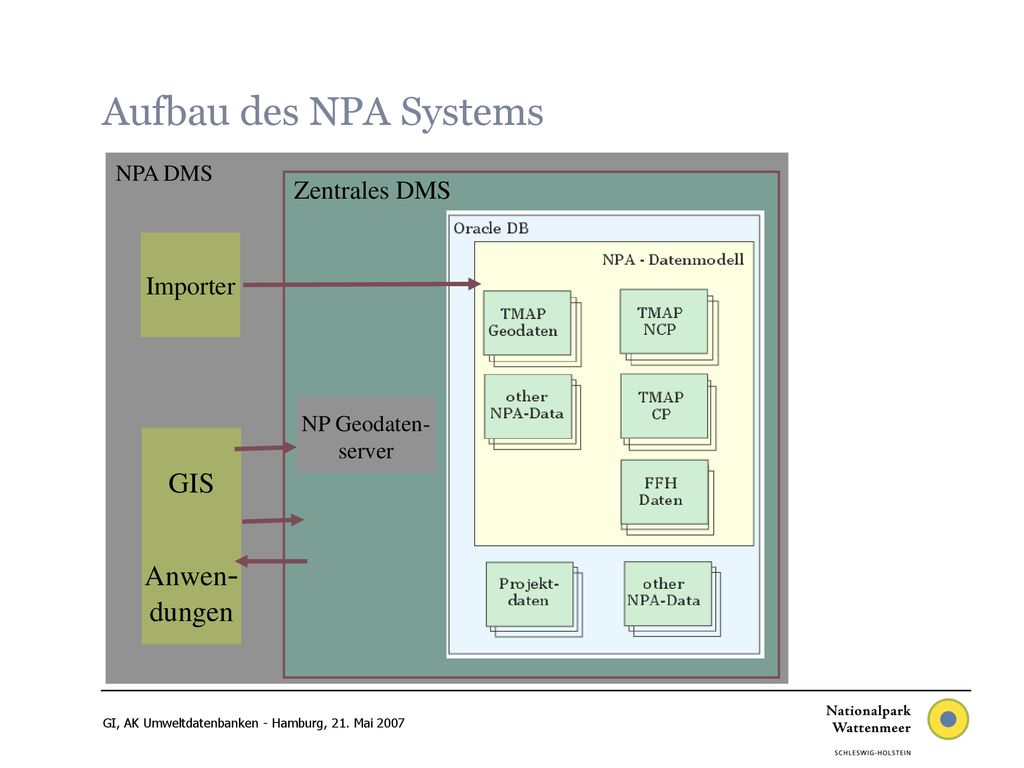

NPA DMS Zentrales DMS Importer TMAP-Geodaten zu NPA-Datenmodell Sozioökonomie durch other ersetzen DM/DMS Unterschied klären Anwen- dungen GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007

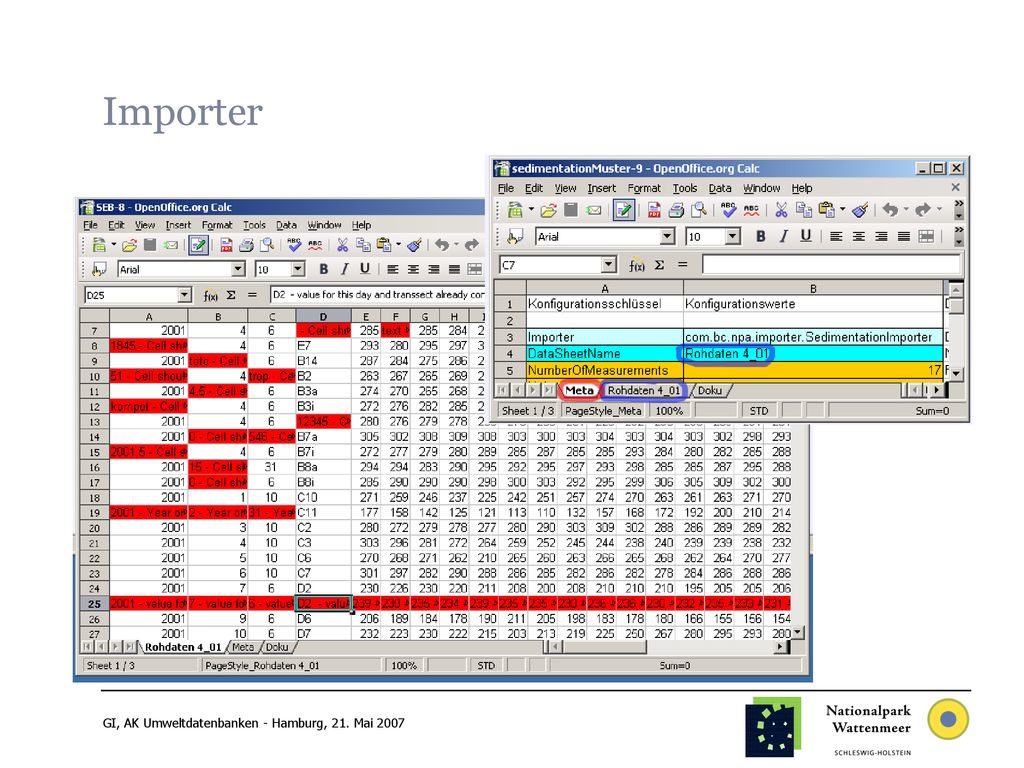

12 Importer GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007

13 Geodaten - GIS im NPA Geschichte
seit 1990 als Teil der Ökosystemforschung Wattenmeer mit dem Synthesebericht (1996) Einrichtung des NPA Teil des TMAP immer Projekte: ÖSF, WatSIS, NOKIS u.a. Daten Karten zum Monitoring: Salzmarschen, Seegras, Robben, Enten und Gänsen u.a. Karten zum Management: Nationalpark und Zonierung, MAB-Gebiet, Trilaterales Kooperationsgebiet, Weltnaturerbe, Schilder im Nationalpark u.a. Bekannte Produkte für die Öffentlichkeit: Umweltatlas (1999), Salzwiesenatlas (2005), Atlas der Fischarten (1999) u. a. Konzepte Klassifikation von Salzmarschen (Kohlus 1991 bis Stock et al. 2005) Bewertung der Seegraswiesen (Reise & Kohlus in Druck) Störungsempfindliche Robbenliegeplätze (Kohlus & Abt 2006) GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007

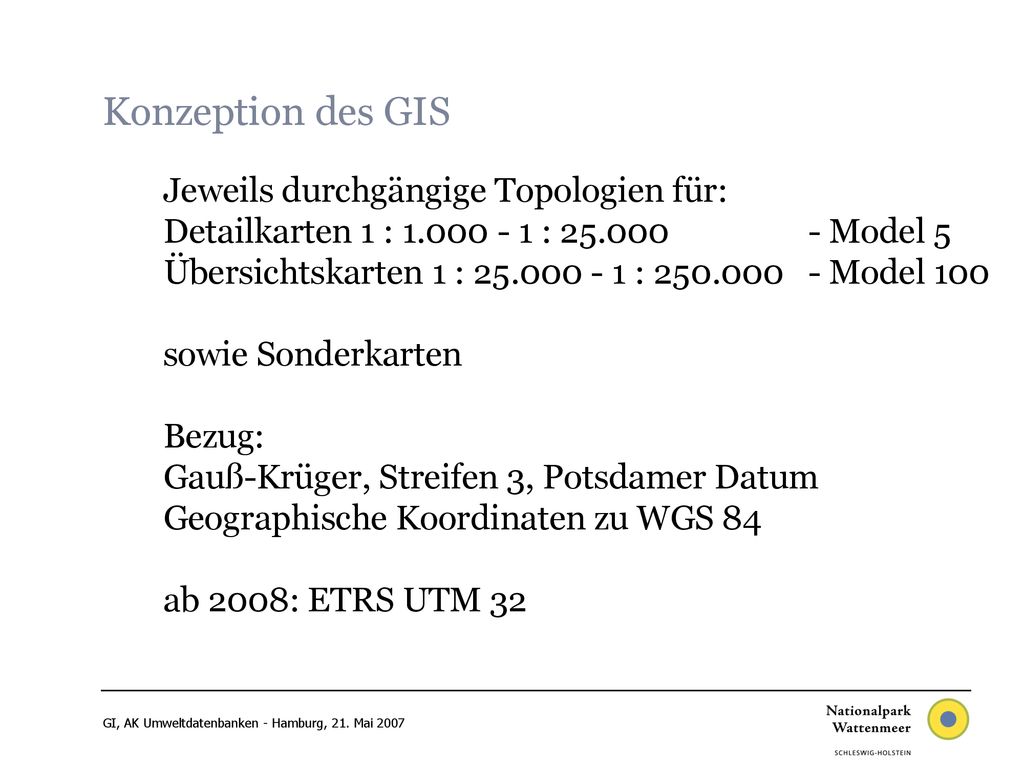

14 Konzeption des GIS Jeweils durchgängige Topologien für: Detailkarten 1 : : Model 5 Übersichtskarten 1 : : Model 100 sowie Sonderkarten Bezug: Gauß-Krüger, Streifen 3, Potsdamer Datum Geographische Koordinaten zu WGS 84 ab 2008: ETRS UTM 32 GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007

15 Technischer Aufbau des GIS

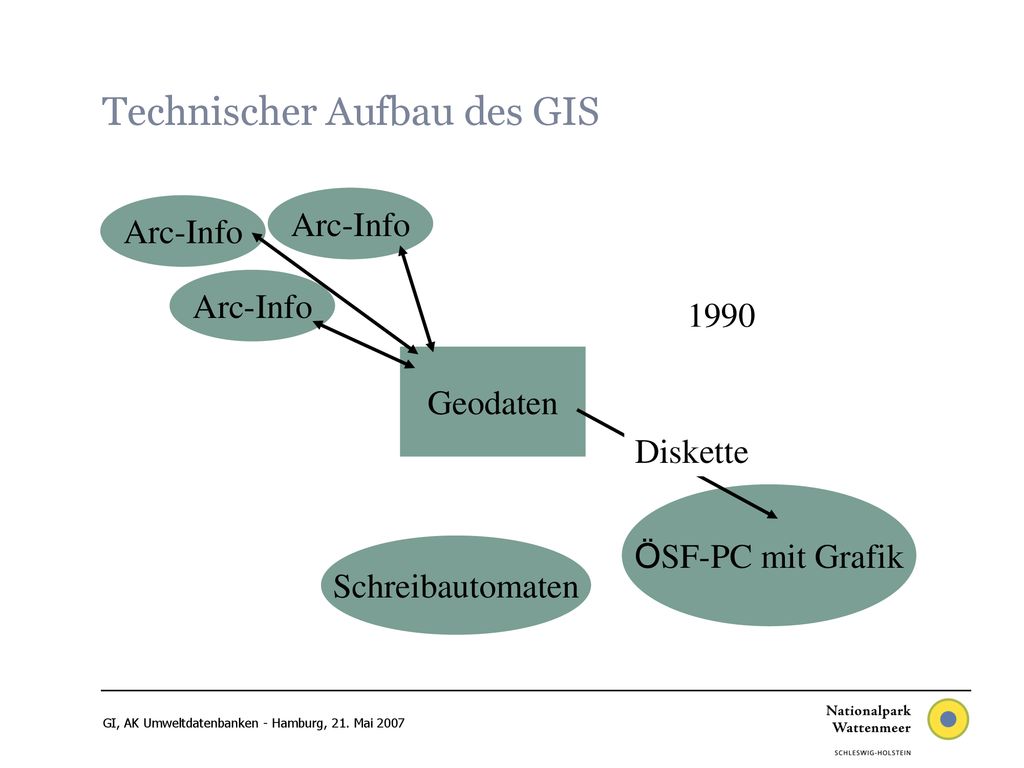

Arc-Info Arc-Info Arc-Info 1990 Geodaten Diskette ÖSF-PC mit Grafik Schreibautomaten GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007

16 Technischer Aufbau des GIS

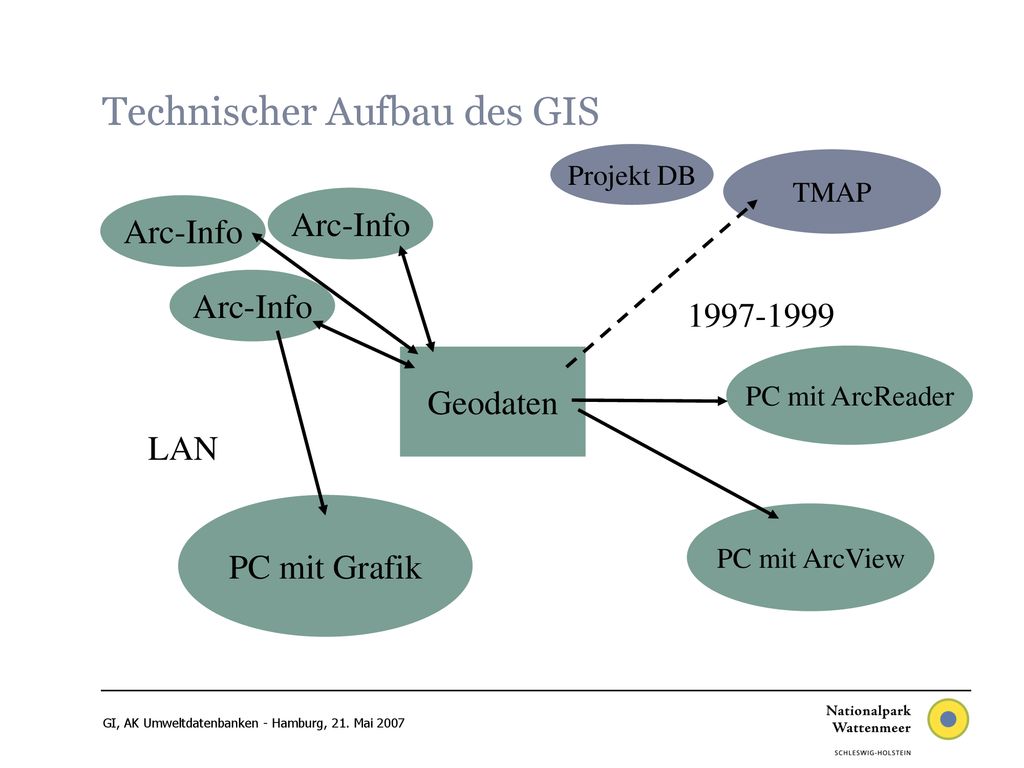

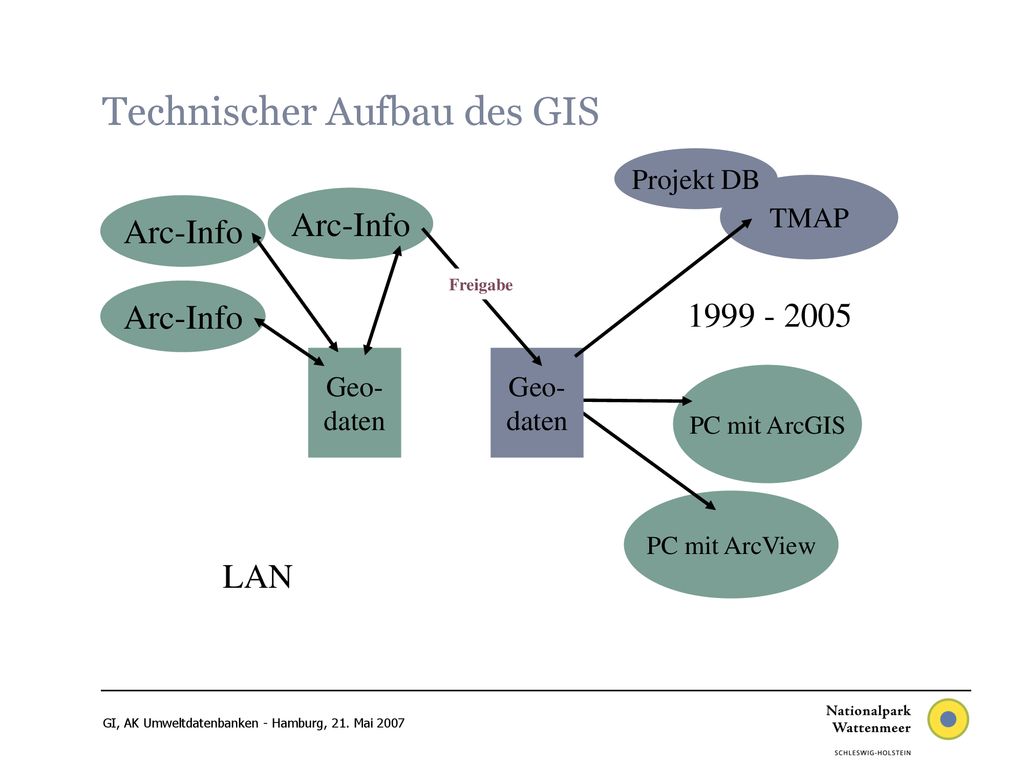

Projekt DB TMAP Arc-Info Arc-Info Freigabe Arc-Info Geo- daten Geo- daten PC mit ArcGIS PC mit ArcView LAN GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007

17 Arbeitsplätze mit Cadenza
Technischer Aufbau des GIS TMAP-DB Spiegel WWW Nutzergruppe Geo- daten Arc-Info 2006/7 Freigabe Arc-Info NP Geodaten- server Geo- basis- daten Geo- daten GeoDB-locator Arbeitsplätze mit Cadenza NPA-DB LAN PC mit ArcGIS GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007

18 Aufbau des NPA Systems GIS Anwen- dungen Zentrales DMS Importer
NPA DMS Zentrales DMS Importer NP Geodaten- server GIS Anwen- dungen GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007

19 Dokumentation und Metadaten

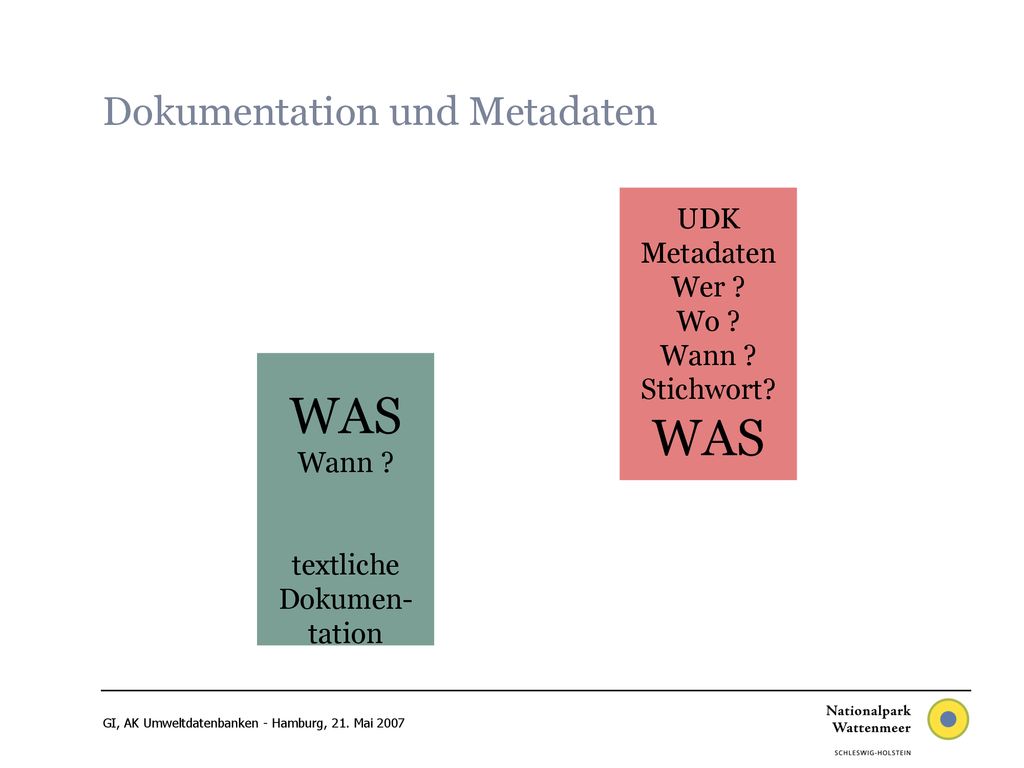

UDK Metadaten Wer ? Wo ? Wann ? Stichwort? WAS WAS Wann ? textliche Dokumen- tation GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007

20 Dokumentation und Metadaten

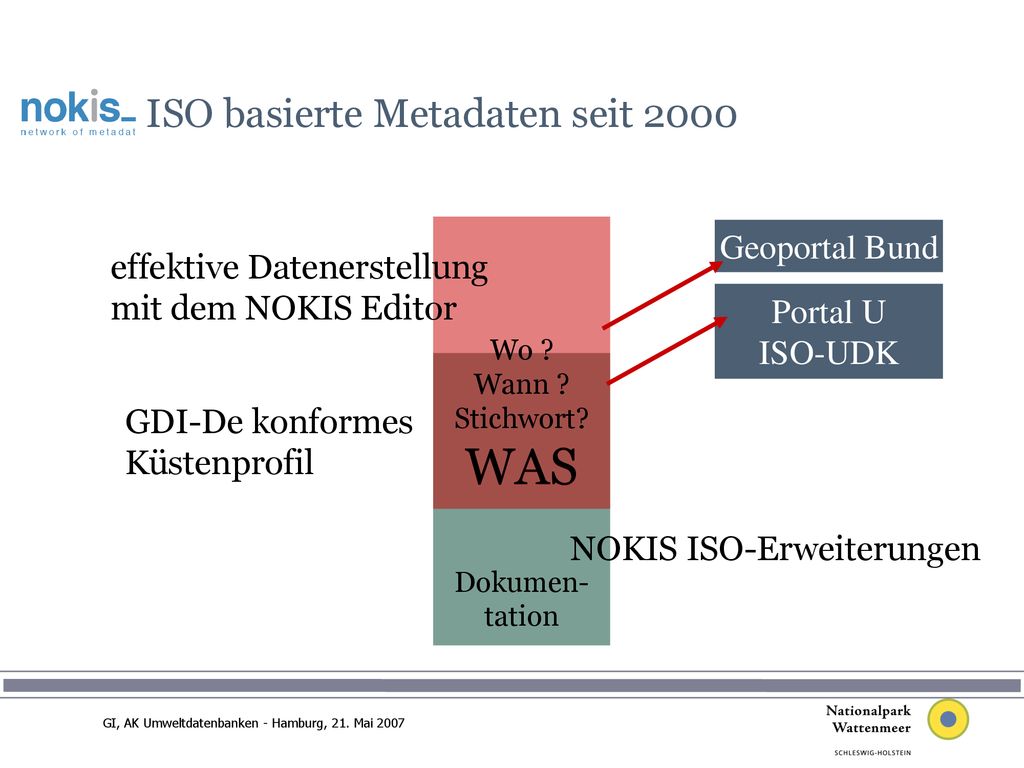

NOKIS ISO-Erweiterungen effektive Datenerstellung mit dem NOKIS Editor ISO basierte Metadaten seit 2000 Dokumentation und Metadaten Wo ? Wann ? Stichwort? WAS Geoportal Bund Portal U ISO-UDK WAS Dokumen- tation GDI-De konformes Küstenprofil GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007

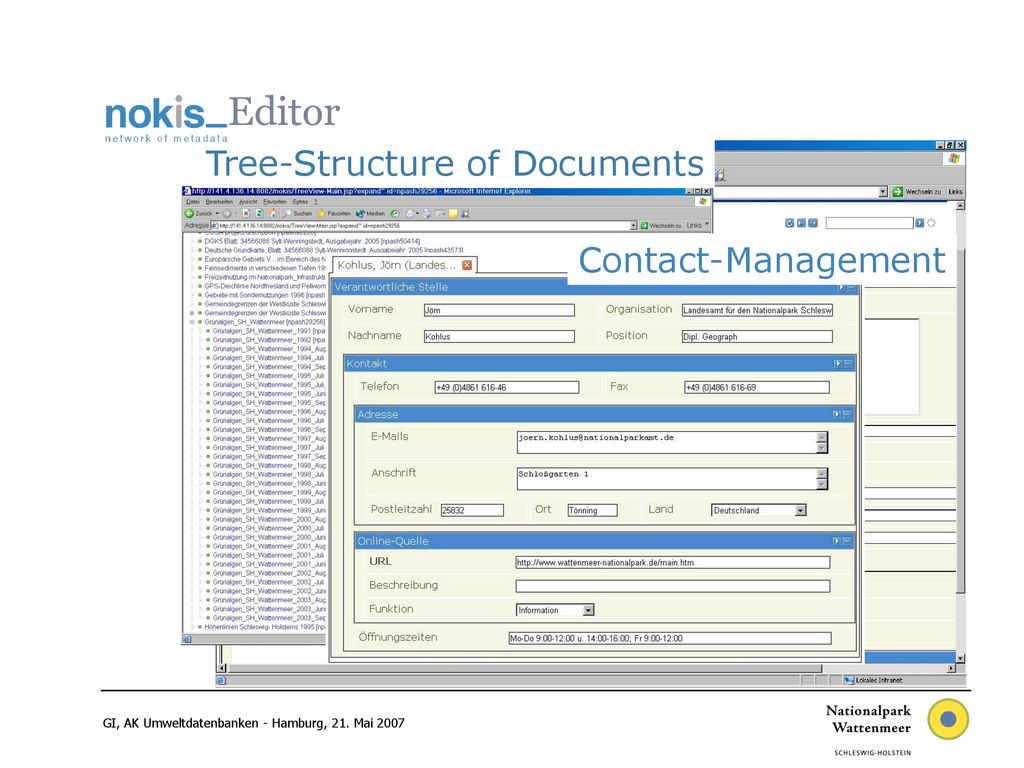

21 NOKISEditor Tree-Structure of Documents Contact-Management
GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007

22 Aufbau des NPA Systems GIS Anwen- dungen Zentrales DMS Importer

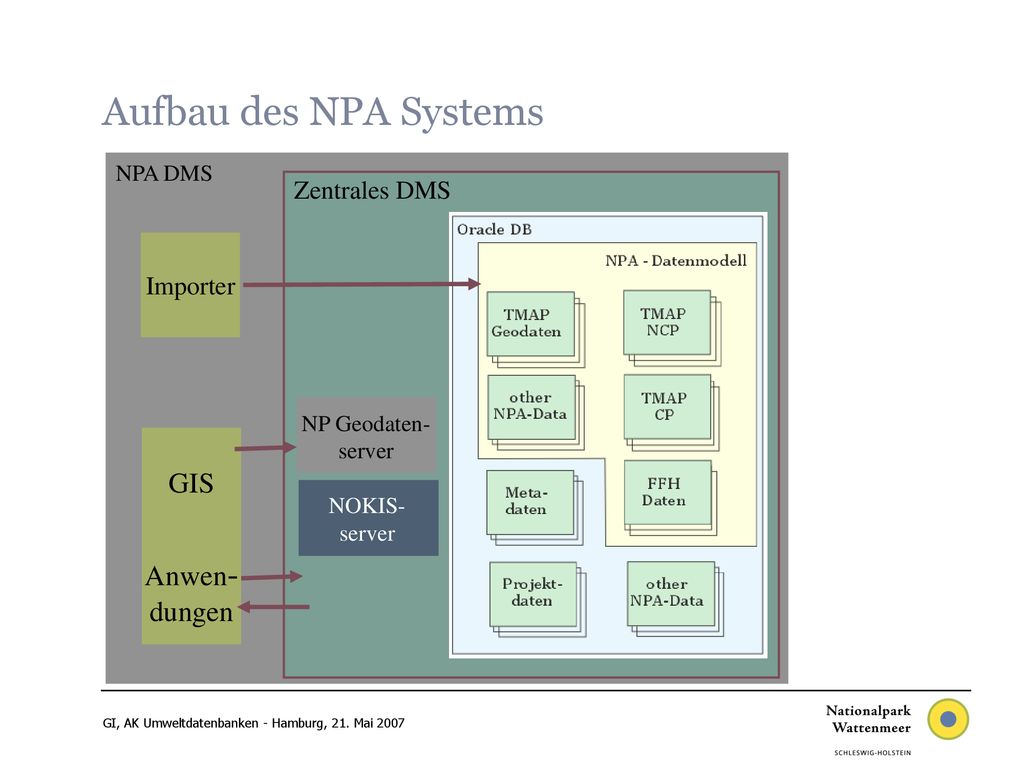

NPA DMS Zentrales DMS Importer NP Geodaten- server GIS NOKIS- server Anwen- dungen GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007

23 Status quo ante Cadenza

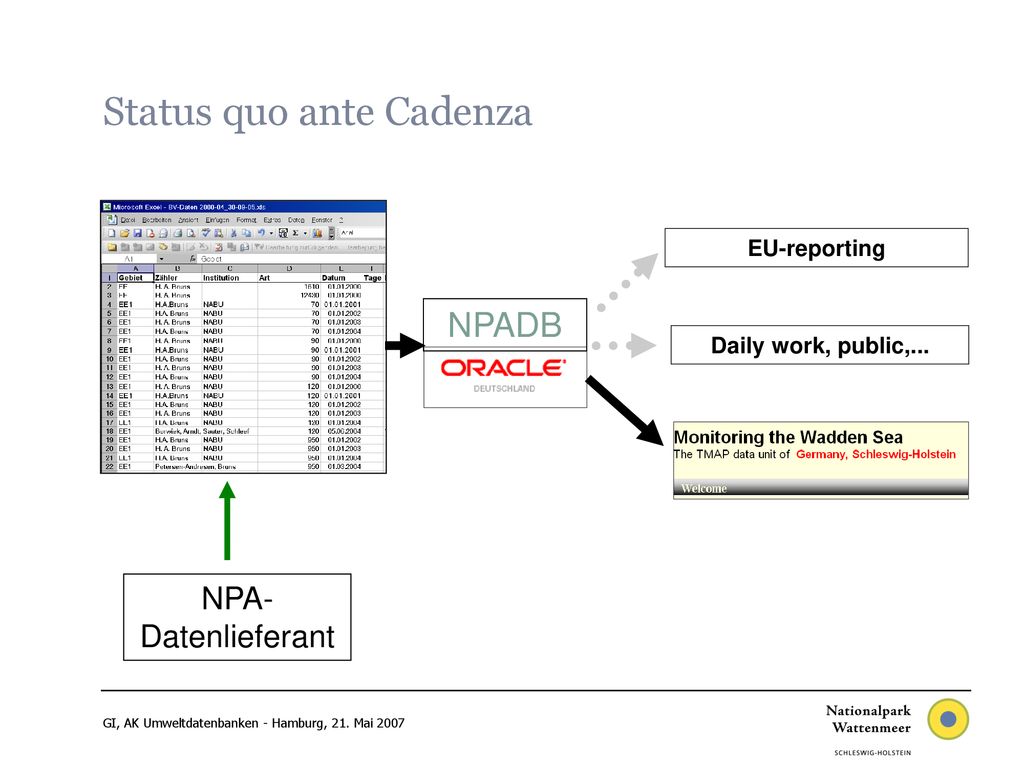

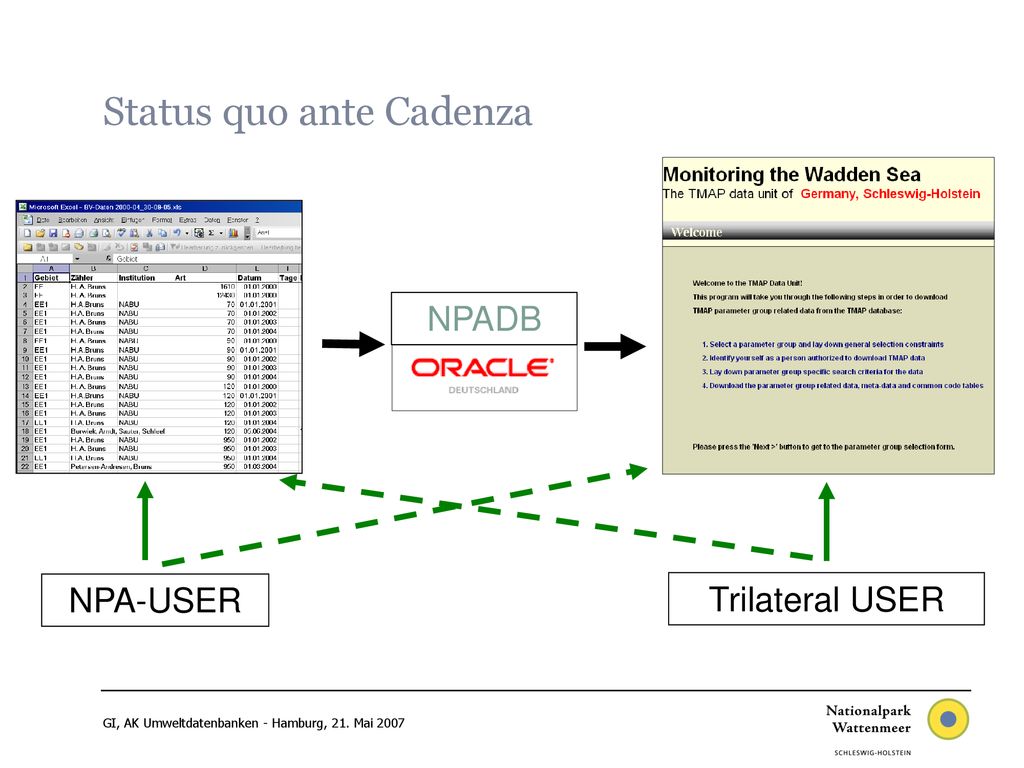

EU-reporting NPADB Daily work, public,... NPA-Datenlieferant GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007

24 Status quo der Implementierung von Cadenza Phase I:

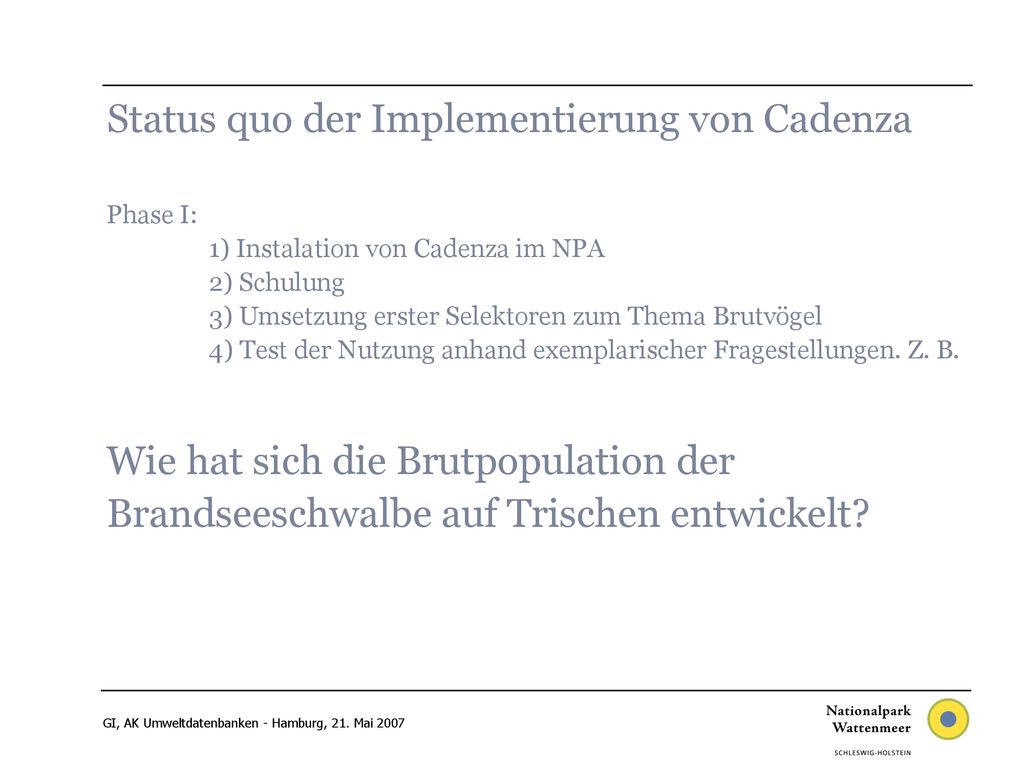

Status quo der Implementierung von Cadenza Phase I: 1) Instalation von Cadenza im NPA 2) Schulung 3) Umsetzung erster Selektoren zum Thema Brutvögel 4) Test der Nutzung anhand exemplarischer Fragestellungen. Z. B. Wie hat sich die Brutpopulation der Brandseeschwalbe auf Trischen entwickelt? GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007

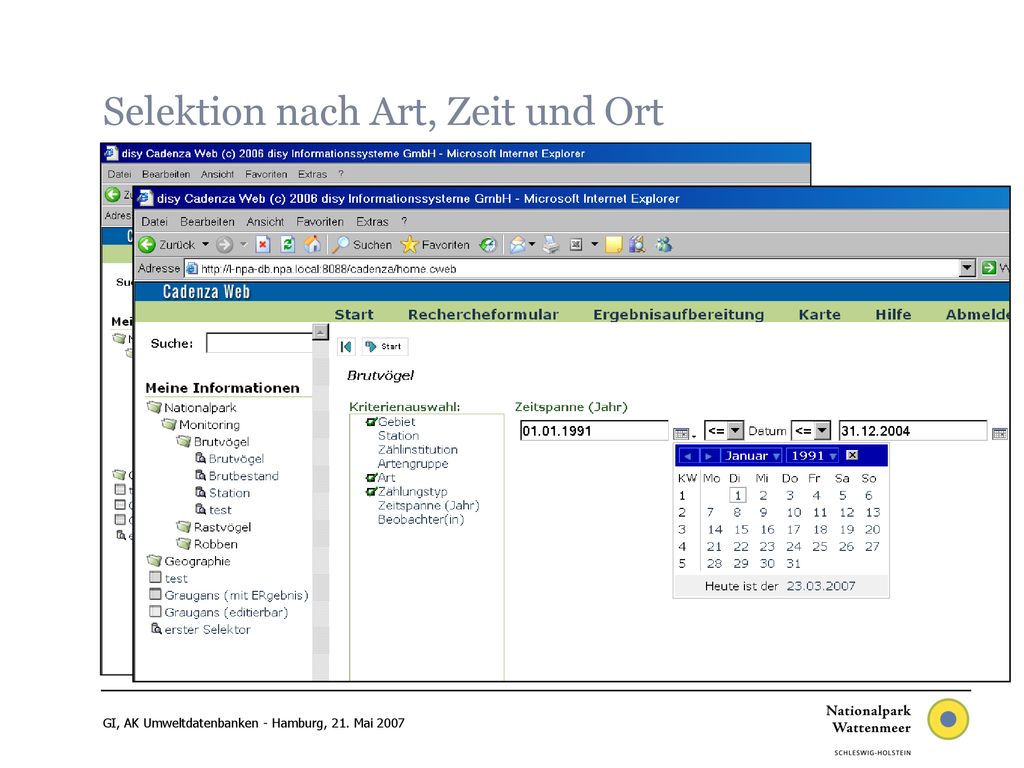

25 Selektion nach Art, Zeit und Ort
GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007

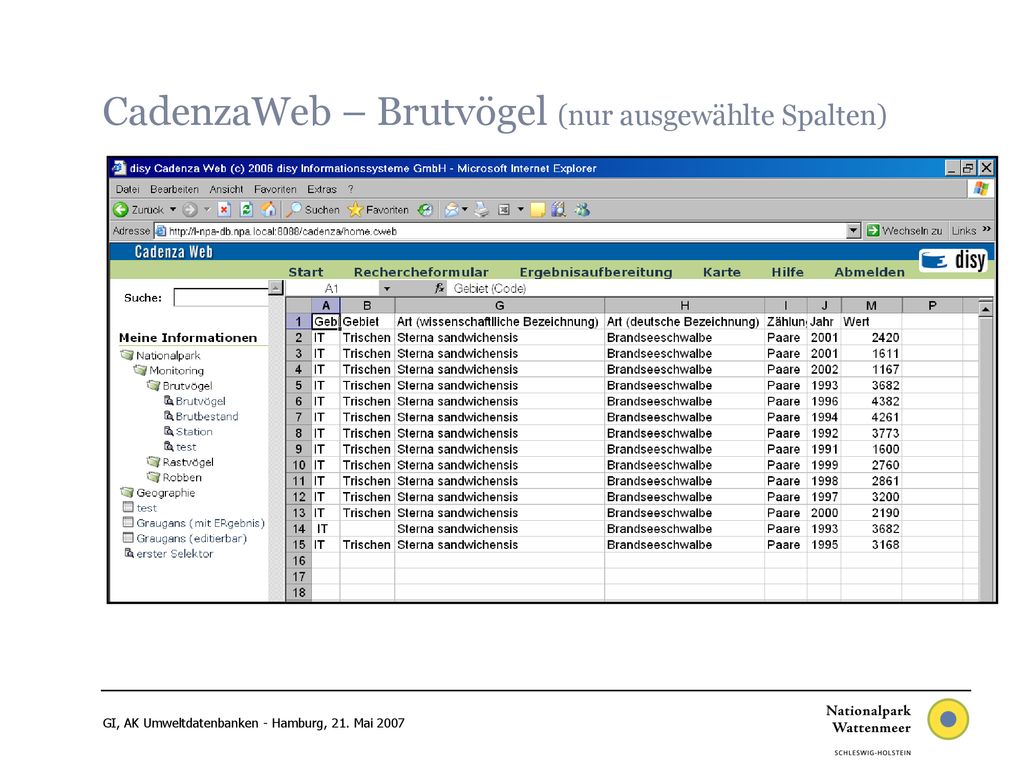

26 CadenzaWeb – Brutvögel (nur ausgewählte Spalten)
GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007

27 Analyse und Entwicklung

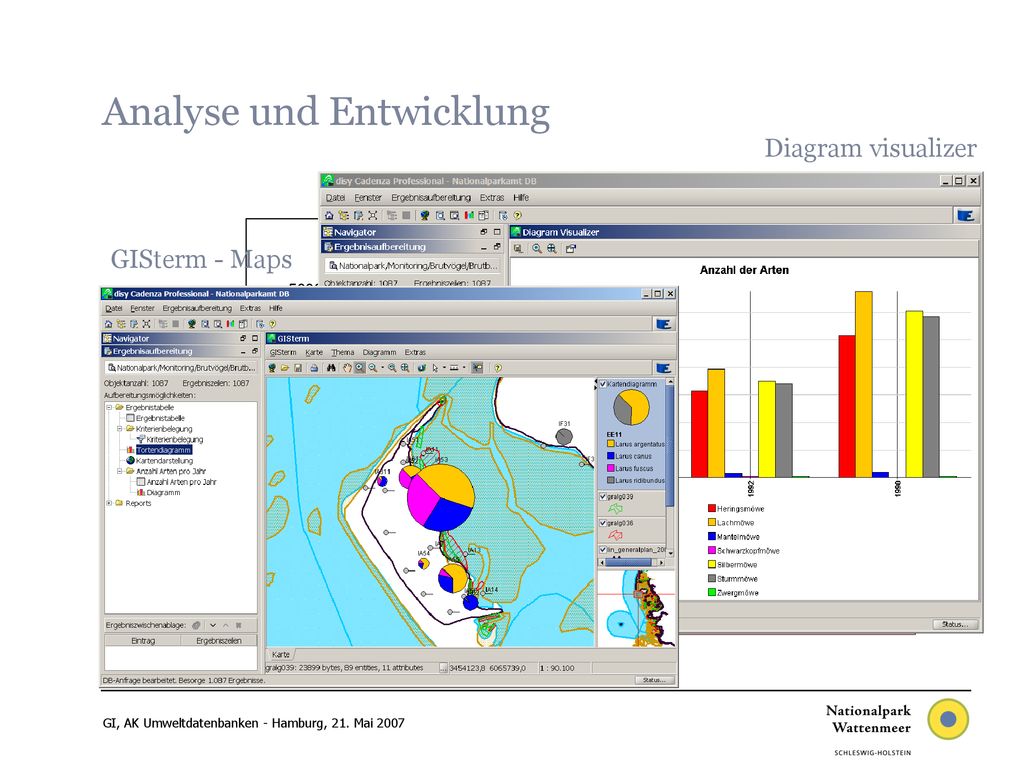

Diagram visualizer GISterm - Maps Source: NPADB Island of Trischen 5 min from query to diagram GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007

28 Cadenza Abfrage Analyse

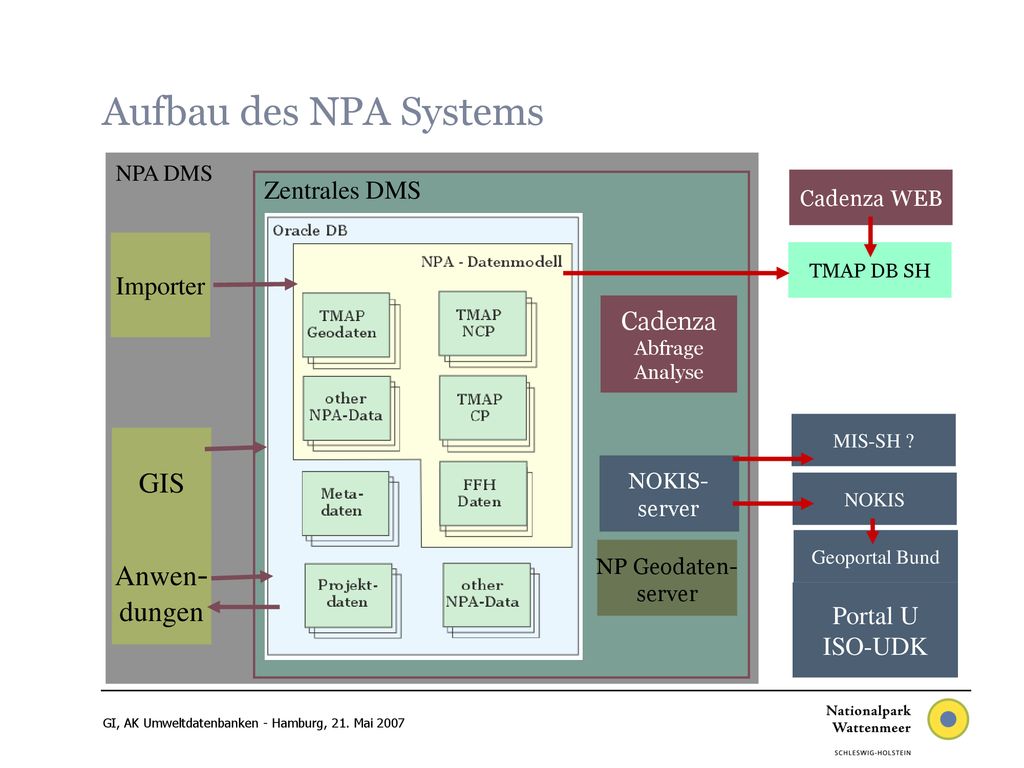

Aufbau des NPA Systems NPA DMS Zentrales DMS Cadenza WEB Importer TMAP DB SH Cadenza Abfrage Analyse MIS-SH ? GIS NOKIS- server NOKIS Anwen- dungen Geoportal Bund NP Geodaten- server Portal U ISO-UDK GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007

29 Vielen Dank für Ihr Interesse !
HAMBURG, 21. MAI 2007 Vielen Dank für Ihr Interesse !

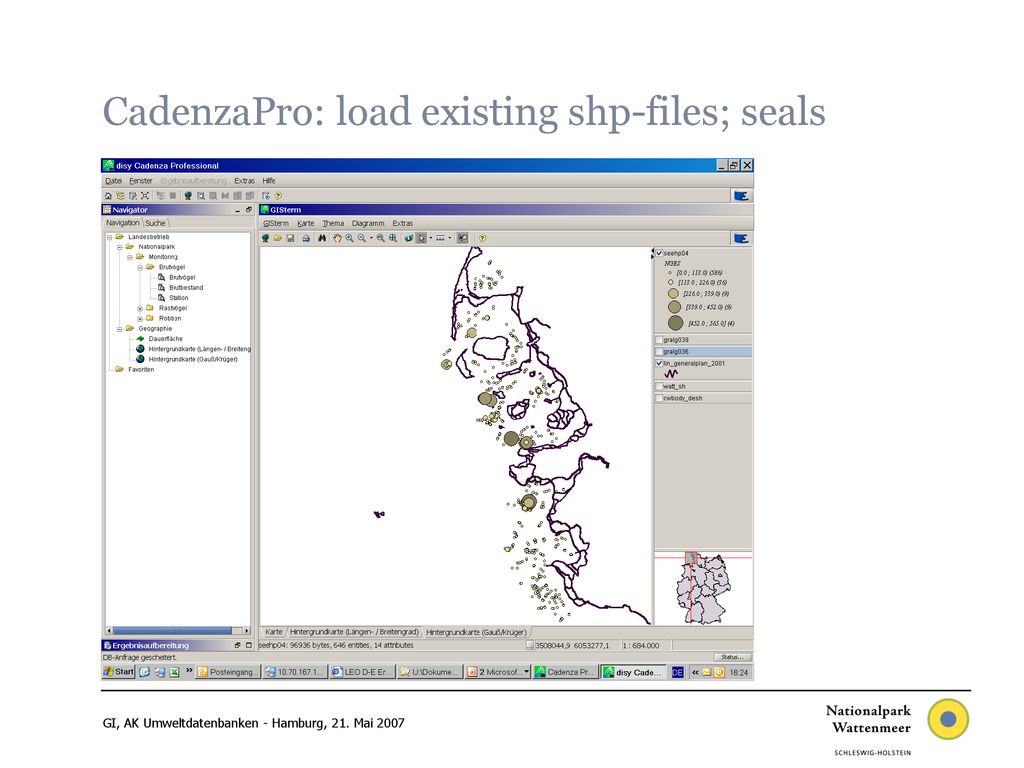

30 CadenzaPro: load existing shp-files; seals
GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007

31 Technischer Aufbau des GIS
Projekt DB TMAP Arc-Info Arc-Info Arc-Info Geodaten PC mit ArcReader LAN PC mit Grafik PC mit ArcView GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007

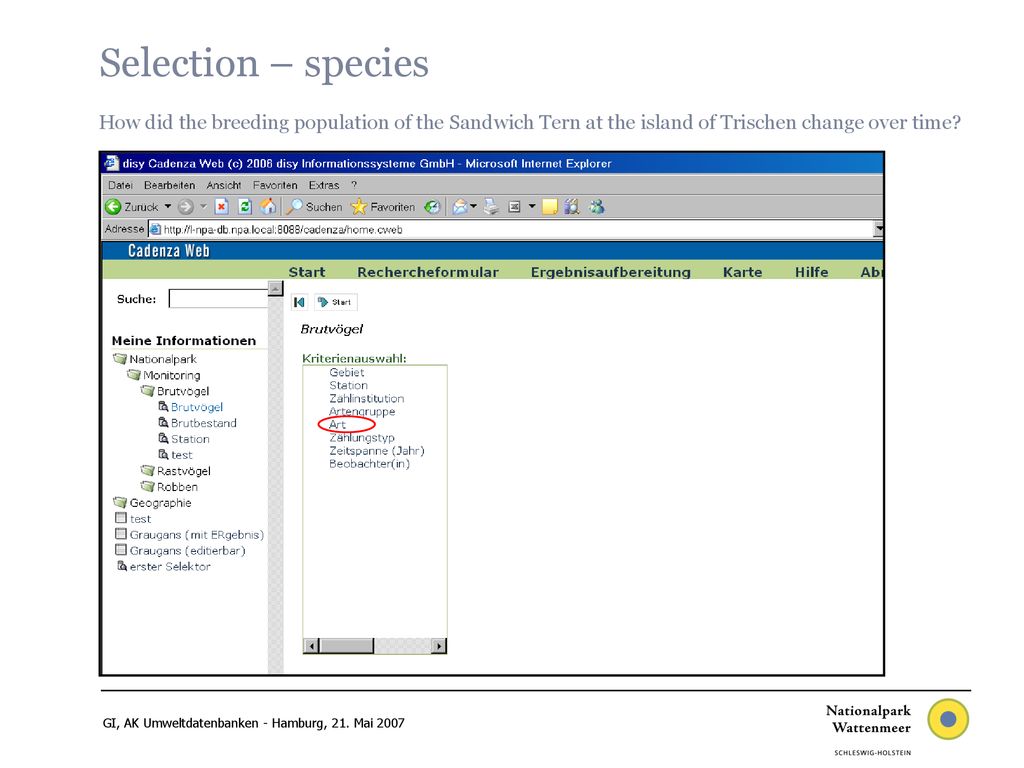

32 Selection – species How did the breeding population of the Sandwich Tern at the island of Trischen change over time? GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007

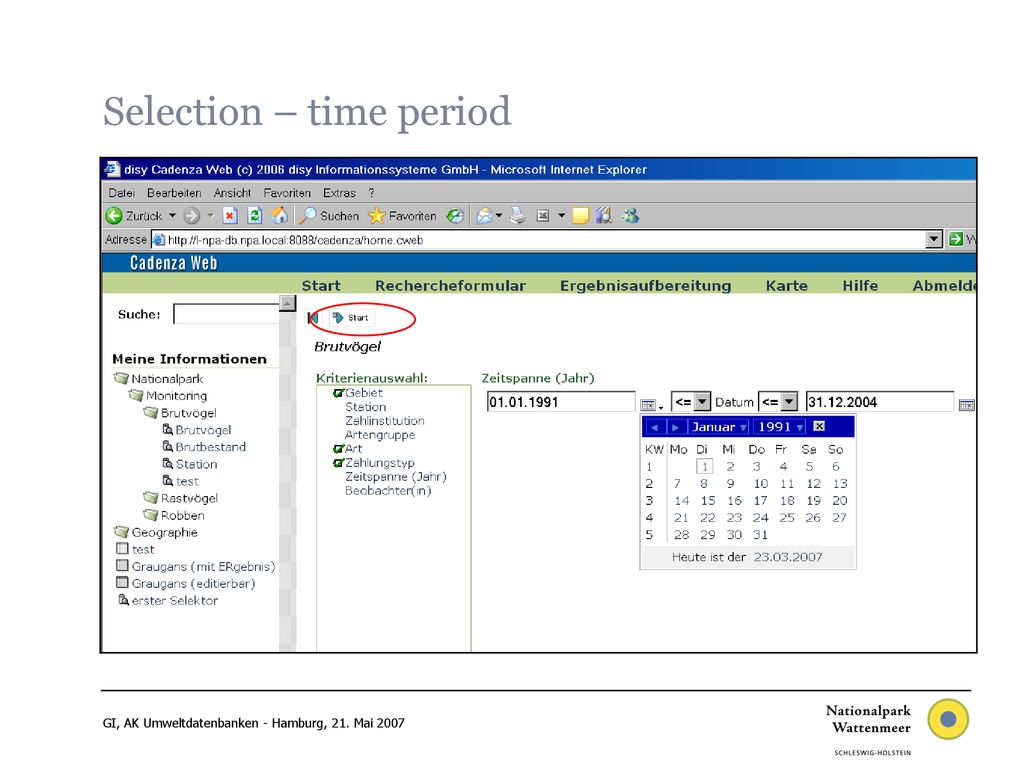

33 Selection – time period
GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007

34 CadenzaWeb – Populationstrend von Brutvögeln

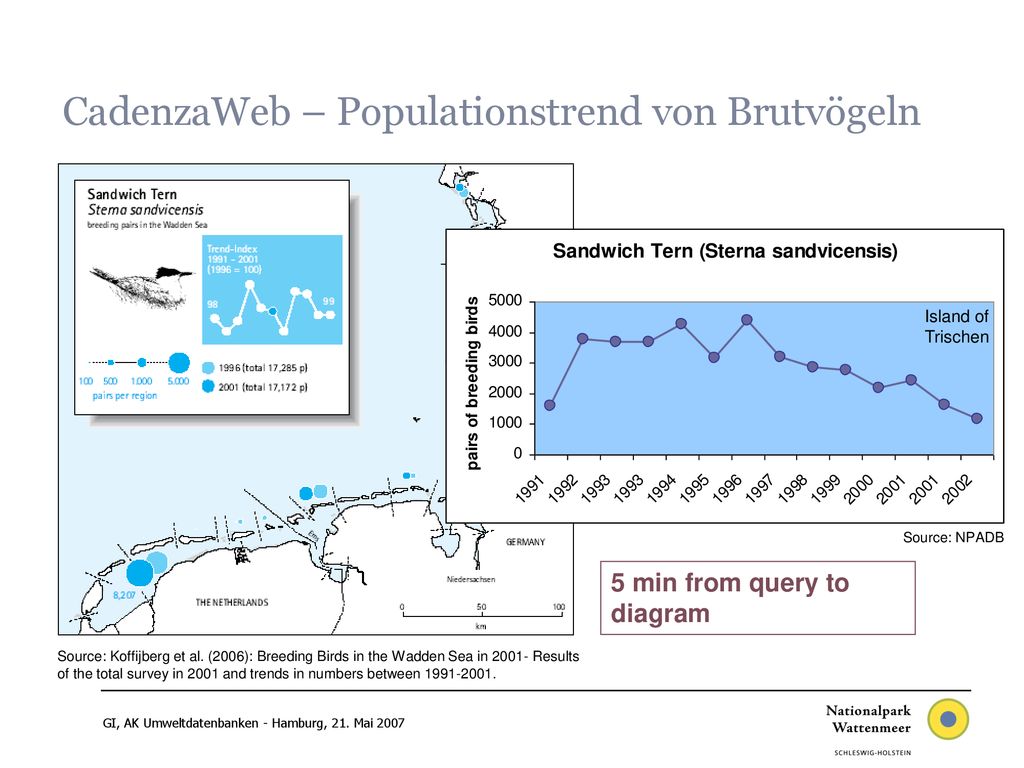

Source: NPADB Island of Trischen 5 min from query to diagram Source: Koffijberg et al. (2006): Breeding Birds in the Wadden Sea in Results of the total survey in 2001 and trends in numbers between GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007

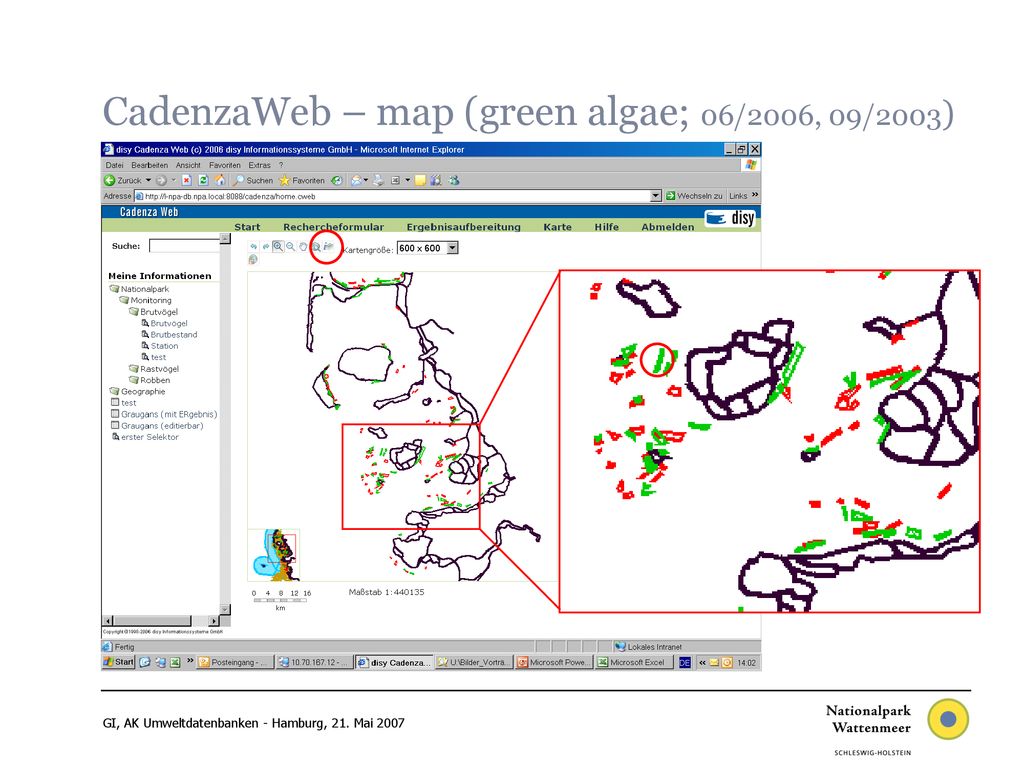

35 CadenzaWeb – map (green algae; 06/2006, 09/2003)
GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007

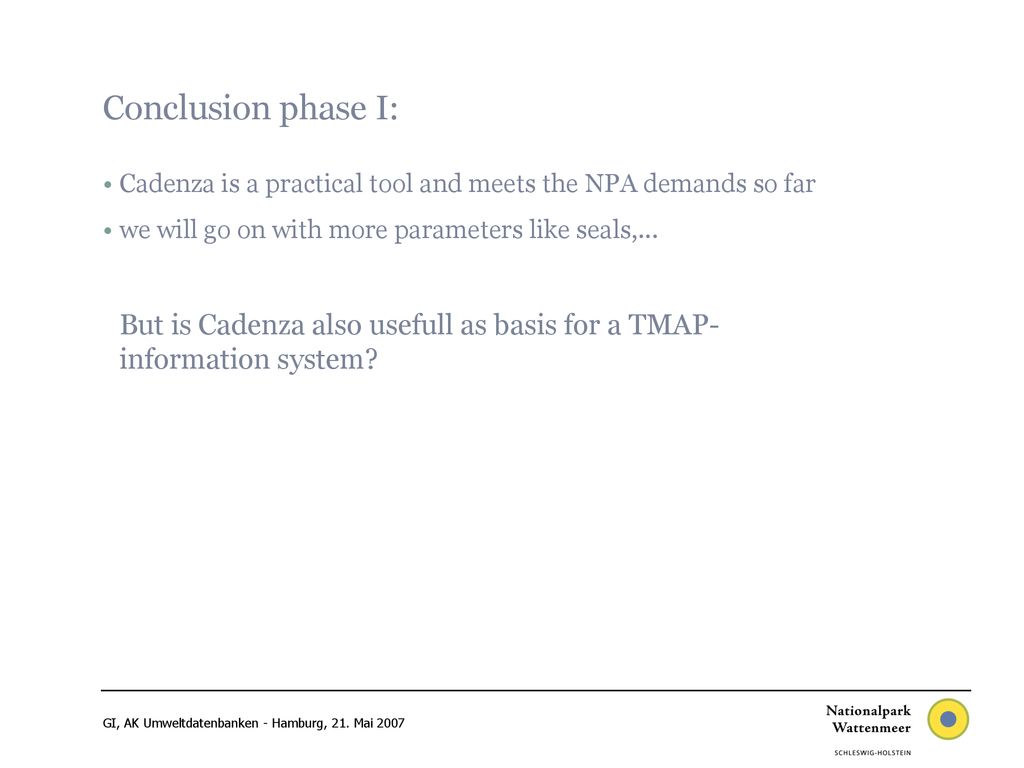

36 Conclusion phase I: Cadenza is a practical tool and meets the NPA demands so far we will go on with more parameters like seals,... But is Cadenza also usefull as basis for a TMAP-information system? GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007

37 Centrally managed CadenzaServer

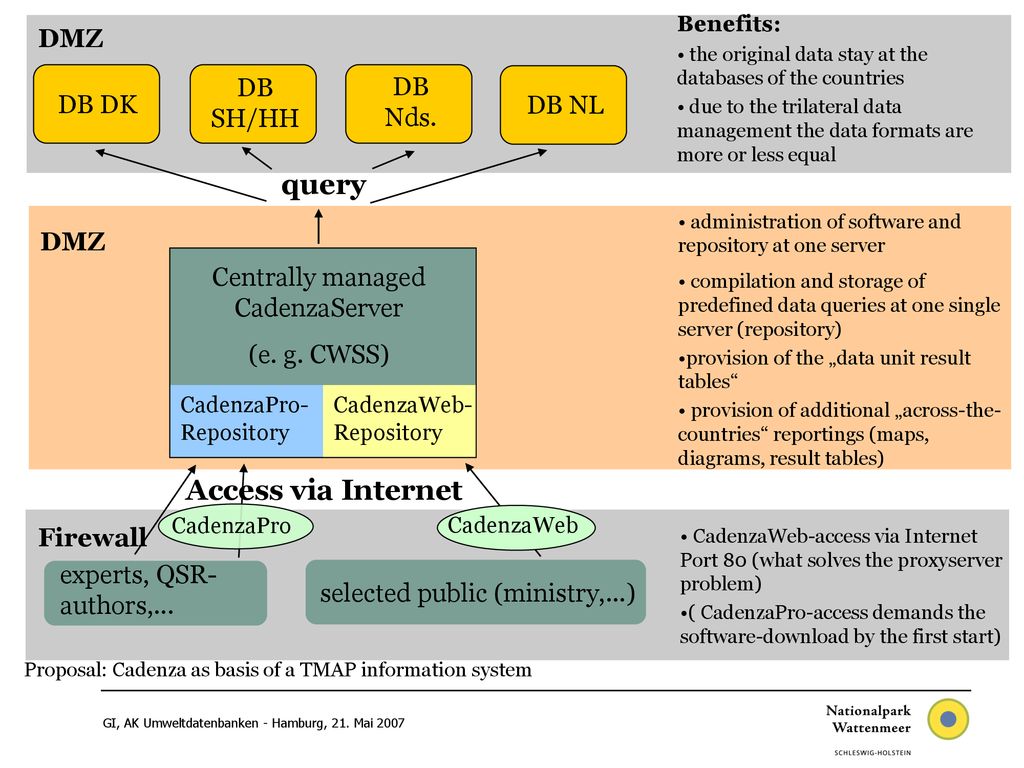

Benefits: the original data stay at the databases of the countries due to the trilateral data management the data formats are more or less equal DMZ DB SH/HH DB Nds. DB DK DB NL query administration of software and repository at one server compilation and storage of predefined data queries at one single server (repository) provision of the „data unit result tables“ provision of additional „across-the-countries“ reportings (maps, diagrams, result tables) DMZ Centrally managed CadenzaServer (e. g. CWSS) CadenzaWeb-Repository CadenzaPro-Repository Cadenza Web zugänglich über Landesnetz Cadenza Pro noch unklar Access via Internet CadenzaPro CadenzaWeb Firewall CadenzaWeb-access via Internet Port 80 (what solves the proxyserver problem) ( CadenzaPro-access demands the software-download by the first start) experts, QSR-authors,... selected public (ministry,...) Proposal: Cadenza as basis of a TMAP information system GI, AK Umweltdatenbanken - Hamburg, 21. Mai 2007
