Tutorium Physik 1. Wärme. WS 18/19 | 1. Sem. | B.Sc. Catering und Hospitality Services Diese Präsentation ist lizenziert unter einer Creative Commons Namensnennung.

Tutorium Physik 1. Wärme. WS 18/19 | 1. Sem. | B.Sc. Catering und Hospitality Services Diese Präsentation ist lizenziert unter einer Creative Commons Namensnennung – Nicht-kommerziell – Weitergabe unter gleichen Bedingungen 4.0 International Lizenz | | Tutorium Physik 1 | Einführung | Großmann |

Themen 0. Einführung, Umrechnen von Einheiten / Umformen von Formeln
Kinematik, Dynamik Arbeit, Energie, Leistung Wärme Verformung (Technische Mechanik) Impuls | | Tutorium Physik 1 | Einführung | Großmann |

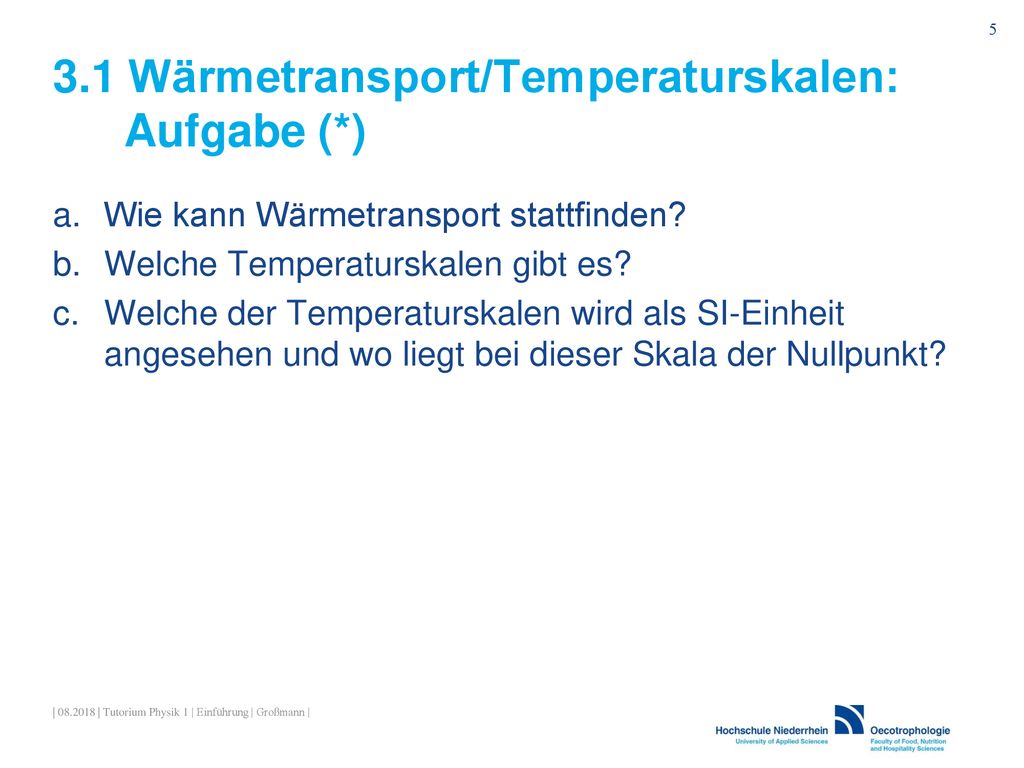

3.1 Wärmetransport/Temperaturskalen: Aufgabe (*)
Wie kann Wärmetransport stattfinden? Welche Temperaturskalen gibt es? Welche der Temperaturskalen wird als SI-Einheit angesehen und wo liegt bei dieser Skala der Nullpunkt? | | Tutorium Physik 1 | Einführung | Großmann |

3.1 Wärmetransport/Temperaturskalen: Lösungen
Wärmestrahlung, Wärmeleitung und Konvektion Kelvinskala K, Celsiusskala °C und Fahrenheitskala °F Die Kelvin Skala ist die SI-Einheit. Der Nullpunkt liegt beim absoluten Nullpunkt bei -273,15°C | | Tutorium Physik 1 | Einführung | Großmann |

3.2 Temperatur: Lösung Beim absoluten Nullpunkt bewegen sich die Atome nicht mehr, d.h. sie führen keine Schwingungen aus und haben keinen Abstand zum nächsten Atom. Bei höheren Temperaturen schwingen die einzelnen Atome. Durch diese Schwingungen entfernen sie sich voneinander. Die Stärke der Schwingungen ist material- und temperaturabhängig. Bei höheren Temperaturen schwingen die Atome eines Stoffes mehr als bei niedrigeren Temperaturen. | | Tutorium Physik 1 | Einführung | Großmann |

3.3 Suppe: Aufgabe (*) Eine Suppe hat eine Temperatur von T = 67°C. Die folgenden Ergebnisse sollen auf ganze Zahlen gerundet angegeben werden. Wie viel Kelvin sind das? Hätte die Suppe eine Temperatur von T = 67 K, welchem Wert entspräche dies in °C? Um wie viel Kelvin muss die Temperatur erhöht werden, damit die Suppe kocht? | | Tutorium Physik 1 | Einführung | Großmann |

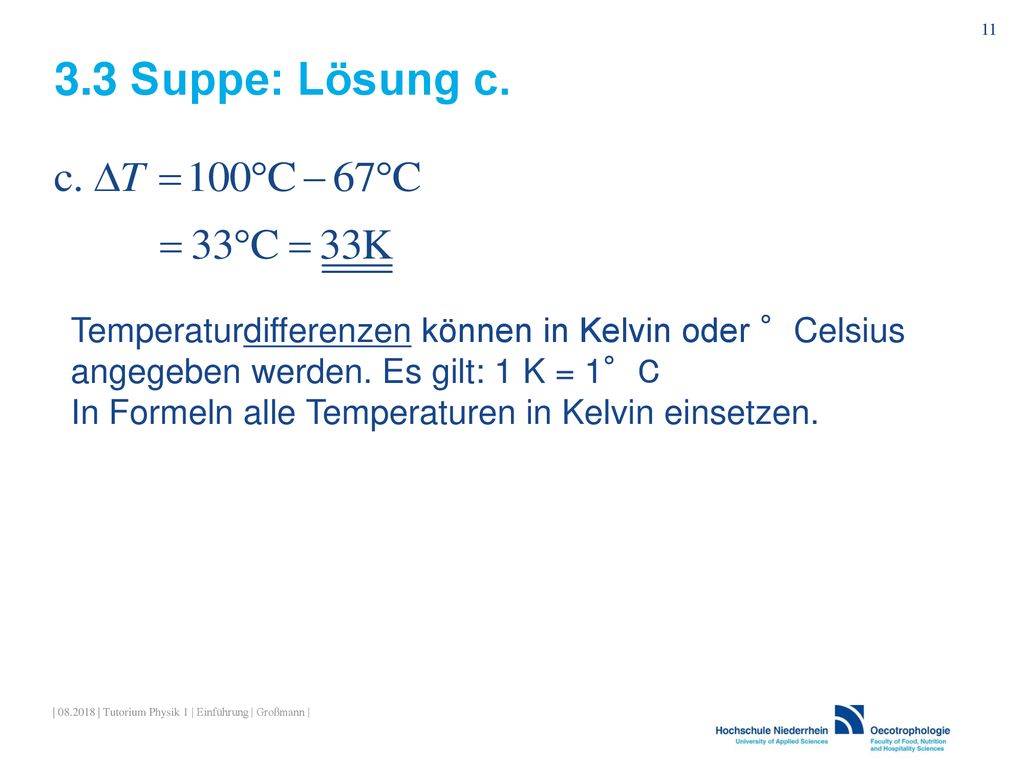

11 3.3 Suppe: Lösung c. Temperaturdifferenzen können in Kelvin oder °Celsius angegeben werden. Es gilt: 1 K = 1°C In Formeln alle Temperaturen in Kelvin einsetzen. | | Tutorium Physik 1 | Einführung | Großmann |

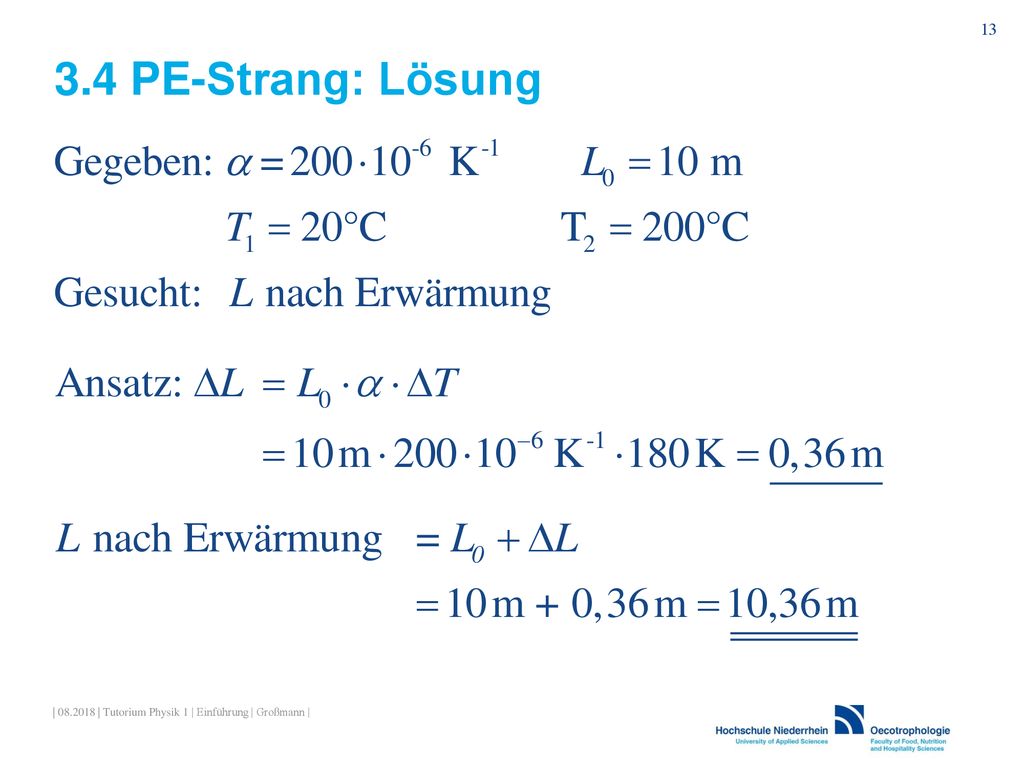

3.4 PE-Strang: Aufgabe (**)
12 3.4 PE-Strang: Aufgabe (**) PE hat einen Längenausdehnungskoeffizienten α = 200 ∙ 10-6 K-1. Wie lang wird ein 10 m langer PE-Strang, der von 20°C auf 200°C erwärmt wird? | | Tutorium Physik 1 | Einführung | Großmann |

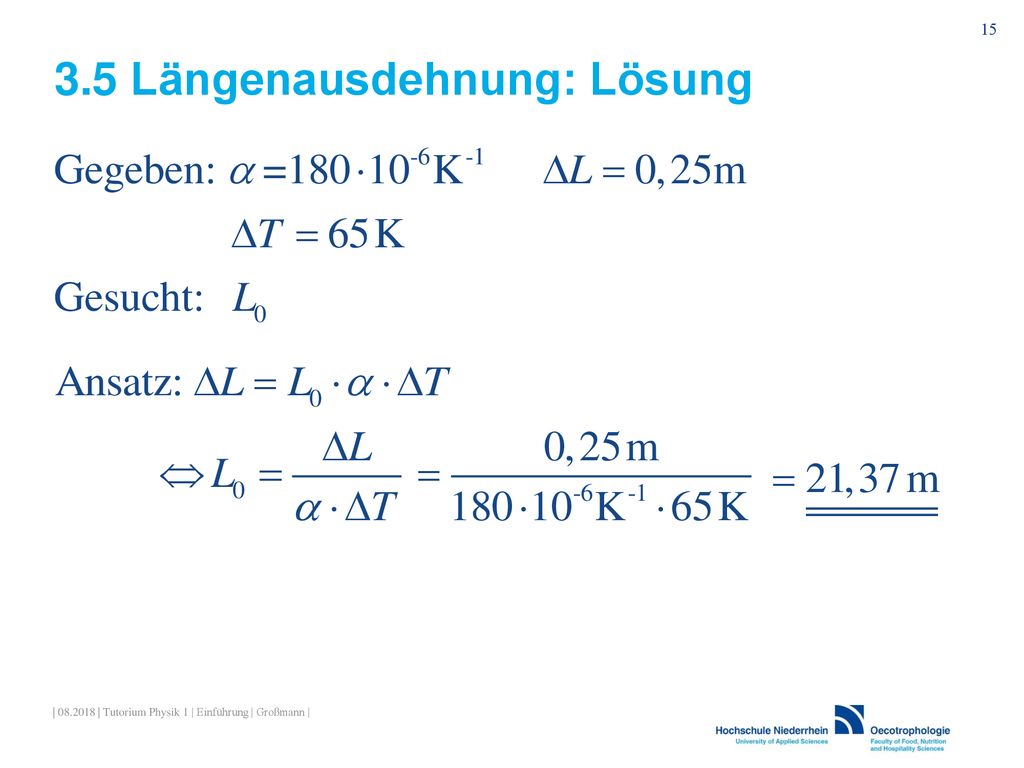

3.5 Längenausdehnung: Aufgabe (**)
Ein Material hat einen Längenausdehnungskoeffizienten von α = 180 ∙ 10-6 K-1 . Es wurde von 15°C auf 80°C erwärmt und hat sich dabei um 0,25 m ausgedehnt. Wie lang war es vor der Erwärmung? | | Tutorium Physik 1 | Einführung | Großmann |

3.6 Volumenausdehnung: Aufgabe (**)
Ein Tank mit einem Fassungsvermögen von V0 = L soll mit Olivenöl gefüllt werden. Bei der Befüllung beträgt die Ausgangstemperatur 5°C. Die Lagertemperatur beträgt 25°C. Der Volumenausdehnungskoeffizient von Olivenöl beträgt γÖl = 9,5 ∙ 10-4 K-1 Wie groß ist ΔV in m3 ? Wie groß ist die relative Volumenänderung des Öls? Wie groß muss das Gesamtvolumen VGes des Tanks bei Lagerung sein? | | Tutorium Physik 1 | Einführung | Großmann |

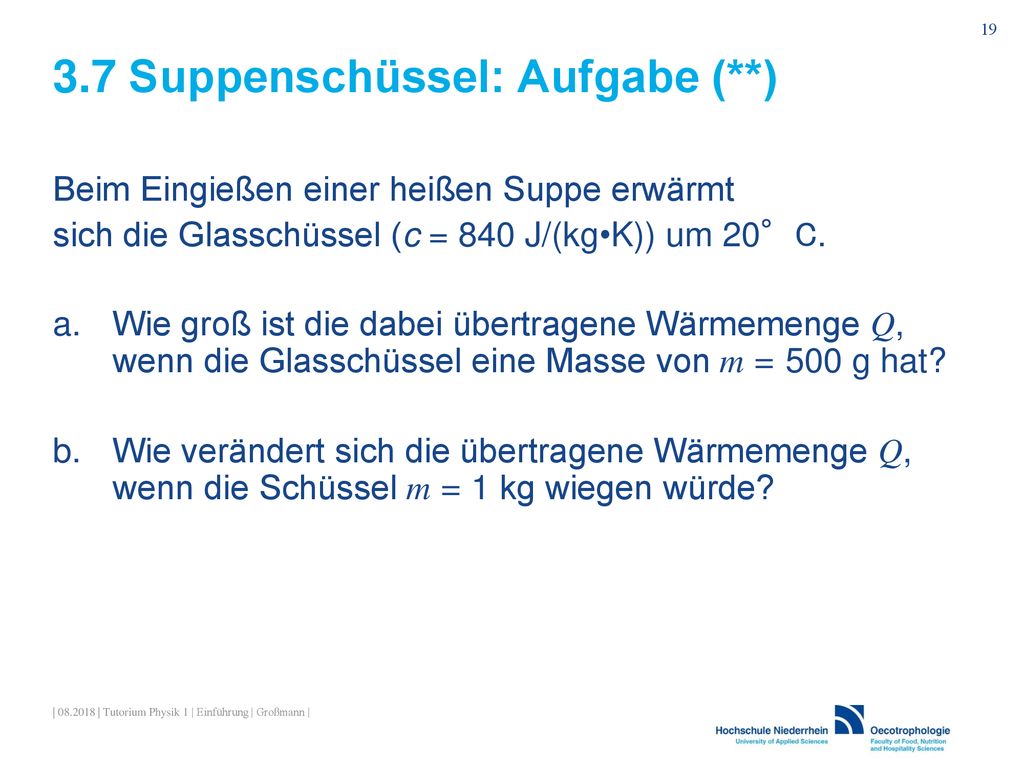

3.7 Suppenschüssel: Aufgabe (**)
Beim Eingießen einer heißen Suppe erwärmt sich die Glasschüssel (c = 840 J/(kg•K)) um 20°C. Wie groß ist die dabei übertragene Wärmemenge Q, wenn die Glasschüssel eine Masse von m = 500 g hat? Wie verändert sich die übertragene Wärmemenge Q, wenn die Schüssel m = 1 kg wiegen würde? | | Tutorium Physik 1 | Einführung | Großmann |

3.7 Suppenschüssel: Lösung b.
21 3.7 Suppenschüssel: Lösung b. b. Wenn sich die Masse m verdoppelt, so verdoppelt sich auch die übertragene Wärmemenge Q, wenn sich die Temperatur wie bisher um 20°C erhöht. Anmerkung: Wenn sich an Masse und Zusammensetzung der Suppe nichts ändert, bleibt die übertragende Wärmemenge Q konstant. Dann ist bei Verdoppelung der Masse die Temperaturdifferenz nur halb so groß. | | Tutorium Physik 1 | Einführung | Großmann |

3.8 Jenaer Glasschüssel: Aufgabe (***)
Der Durchmesser einer Jenaer Glasschüssel (α = 3,3 * 10-6 / K) verändert sich beim Erhitzen um 0,15 %. Wie groß ist die übertragene Wärme Q, wenn die Schüssel (c = 840 J/kg*K) eine Masse von m = 800 g hat? | | Tutorium Physik 1 | Einführung | Großmann |

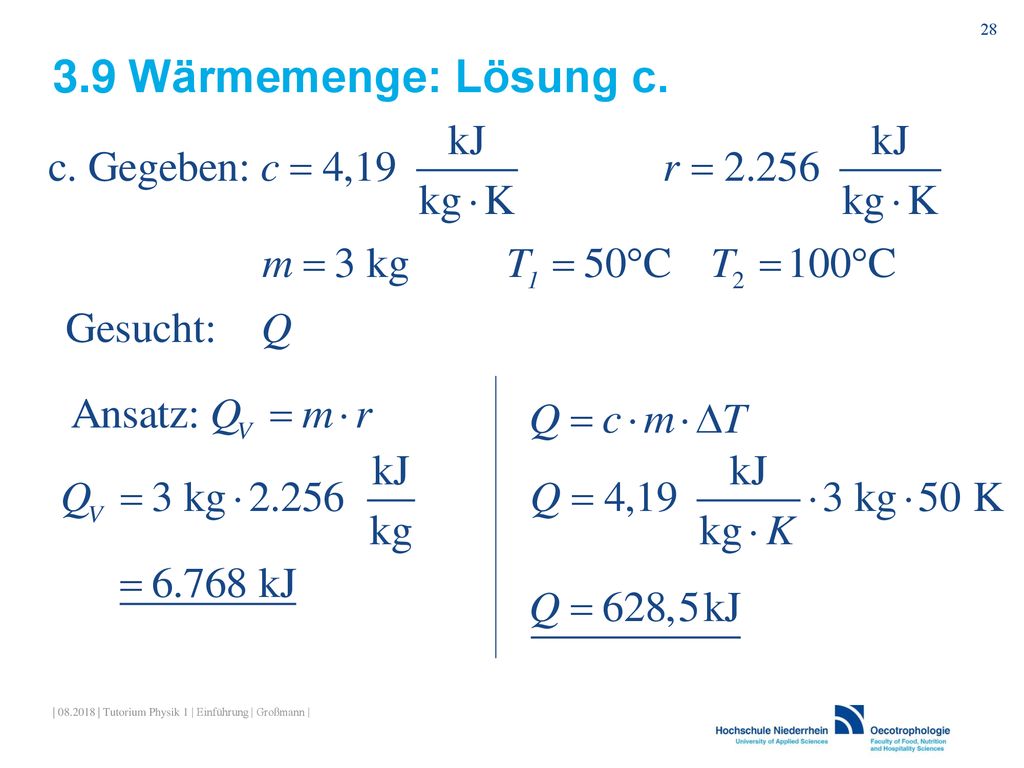

3.9 Wärmemenge: Aufgabe (**)
Wasser hat eine spezifische Wärme c = 4,19 kJ/(kg·K) spezifische Schmelzwärme s = 333 kJ/kg spezifische Verdampfungswärme r = kJ/kg. Sie haben einen Eisblock mit einer Masse m = 3 kg. Wie viel Energie muss dem Eis zugeführt werden, damit es schmilzt? Nach dem Schmelzen des Wassers (T = 1°C) wird es auf 50°C erwärmt. Wie viel Energie wird dazu benötigt? Wie viel Energie wird benötigt, um das 50°C warme Wasser zu verdampfen? | | Tutorium Physik 1 | Einführung | Großmann |

3.10 Latente Wärme: Lösung Latente Wärme ist die Energie, die beim Übergang von einer in eine andere Phase abgegeben, bzw. aufgenommen wird. | | Tutorium Physik 1 | Einführung | Großmann |

3.11 Aggregatzustand: Aufgabe (*/*/*/**)
Nennen Sie die drei Phasen/Aggregatszustände von Materie. Nennen Sie die Eigenschaften der unterschiedlichen Phasen. Wie werden die Phasenübergänge genannt? Skizzieren Sie die Phasenübergänge von 1kg Wasser. Tragen Sie dabei die Wärmemenge gegen die Temperatur in das Diagramm ein. Tragen Sie auch ein, in welchem Bereich welche Phase zu finden ist. | | Tutorium Physik 1 | Einführung | Großmann |

3.11 Aggregatzustand: Lösungen a. und b.
Fest, Flüssig, Gasförmig Festkörper: kristalline Struktur bestimmte Gestalt bestimmtes Volumen Bindekräfte zwischen den Teilchen | | Tutorium Physik 1 | Einführung | Großmann |

3.11 Aggregatzustand: Lösung b.
Flüssigkeit: Bindungskräfte zwischen den Teilchen (kleiner als bei Festkörpern) bestimmtes Volumen Gas: Fast keine Bindungskräfte zwischen den Teilchen | | Tutorium Physik 1 | Einführung | Großmann |

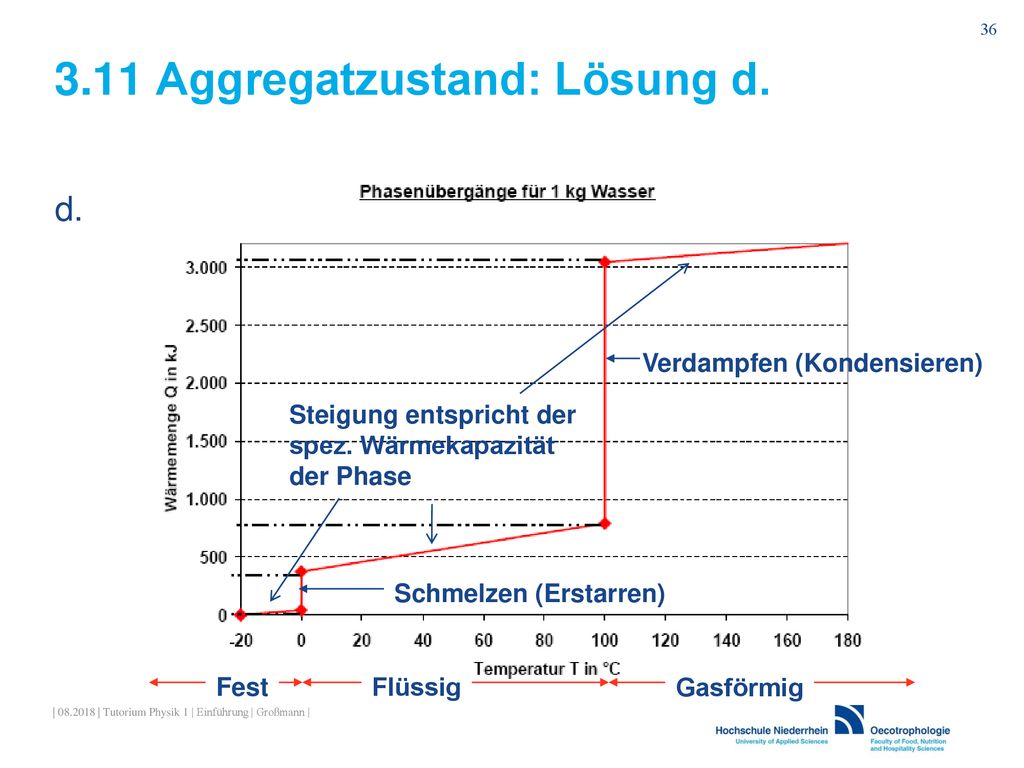

3.11 Aggregatzustand: Lösung d.
36 3.11 Aggregatzustand: Lösung d. d. Verdampfen (Kondensieren) Steigung entspricht der spez. Wärmekapazität der Phase Schmelzen (Erstarren) Fest Flüssig Gasförmig | | Tutorium Physik 1 | Einführung | Großmann |

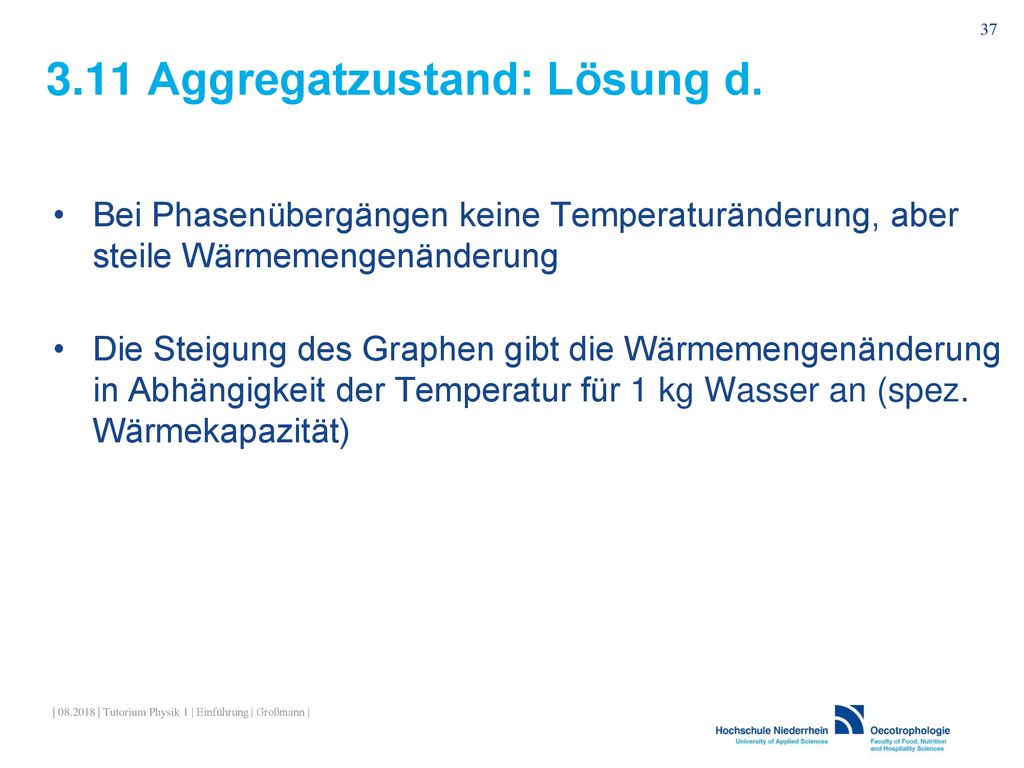

3.11 Aggregatzustand: Lösung d.
37 3.11 Aggregatzustand: Lösung d. Bei Phasenübergängen keine Temperaturänderung, aber steile Wärmemengenänderung Die Steigung des Graphen gibt die Wärmemengenänderung in Abhängigkeit der Temperatur für 1 kg Wasser an (spez. Wärmekapazität) | | Tutorium Physik 1 | Einführung | Großmann |

3.12 Längenänderung: Aufgabe (**)
Um wie viel % verlängert sich ein Stahldraht bei der Erwärmung von T1 = 0°C auf T2 = 100°C. Hinweis: Ausdehnungskoeffizient α = 14•10-6 / K | | Tutorium Physik 1 | Einführung | Großmann |

3.13 Dampfrohr: Aufgabe Ein Dampfrohr aus Stahl hat bei einer Temperatur T1 = 20°C eine Länge von l = 6,0 m. Um welchen Betrag in mm ändert sich die Länge, wenn Dampf von T2 = 120°C hindurchströmt? Hinweis: Der Längenausdehnungskoeffizient für Stahl beträgt: α = 1,45•10-5 1/K | | Tutorium Physik 1 | Einführung | Großmann |

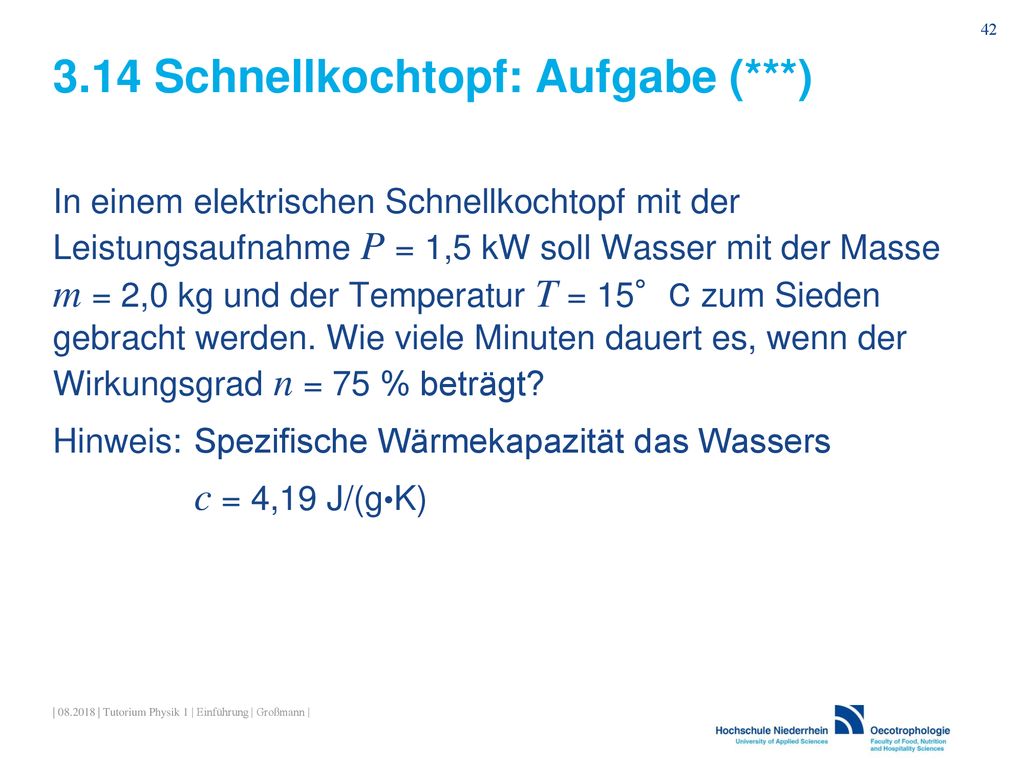

3.14 Schnellkochtopf: Aufgabe (***)
In einem elektrischen Schnellkochtopf mit der Leistungsaufnahme P = 1,5 kW soll Wasser mit der Masse m = 2,0 kg und der Temperatur T = 15°C zum Sieden gebracht werden. Wie viele Minuten dauert es, wenn der Wirkungsgrad n = 75 % beträgt? Hinweis: Spezifische Wärmekapazität das Wassers c = 4,19 J/(g•K) | | Tutorium Physik 1 | Einführung | Großmann |

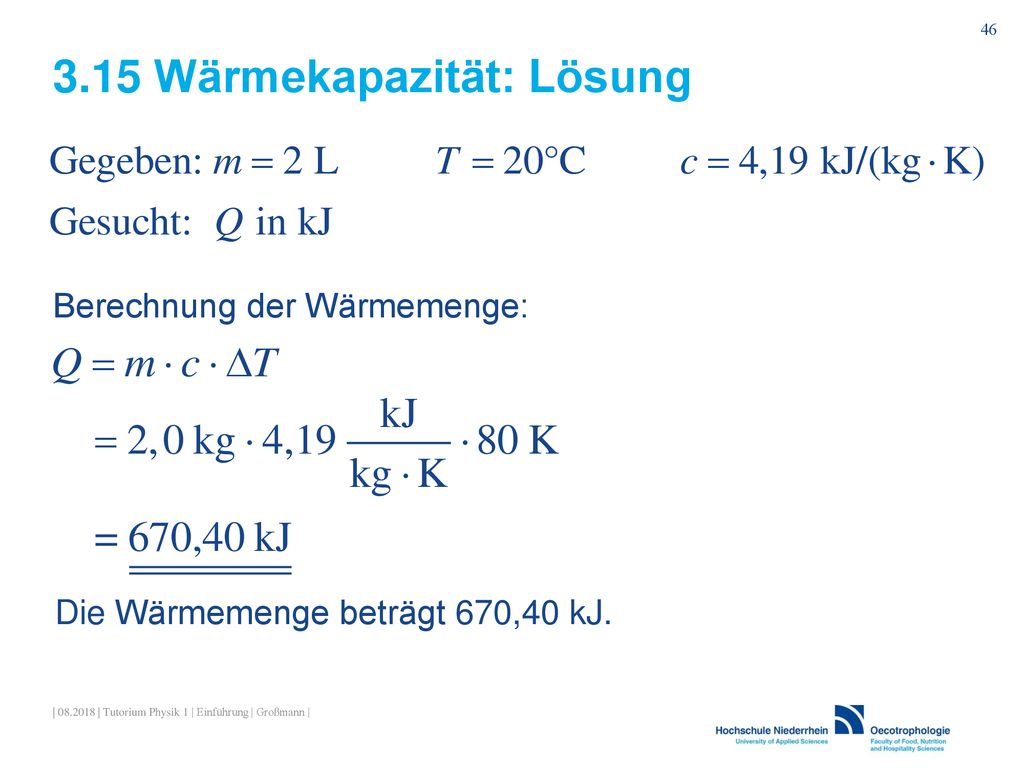

3.15 Wärmekapazität: Aufgabe (**)
Welche Wärmemenge in kJ ist erforderlich um eine Wassermasse m = 2 L von einer Temperatur T = 20°C bis zum Sieden zu erhitzen? Hinweis: Spezifische Wärmekapazität des Wassers c = 4,19 kJ/(kg•K) | | Tutorium Physik 1 | Einführung | Großmann |

3.16 Leistung: Aufgabe (***)
In einer Destillieranlage soll in einer Zeit t = 1,0 h Wasser mit einem Volumen von V = 2,50 L und einer Temperatur T = 15ºC verdampft werden. Welche Leistung in kW muss aufgebracht werden, wenn die Anlage mit einem Wirkungsgrad von n = 75 % arbeitet? Hinweise: c = 4,19 kJ/(kg·K) r = kJ/kg | | Tutorium Physik 1 | Einführung | Großmann |

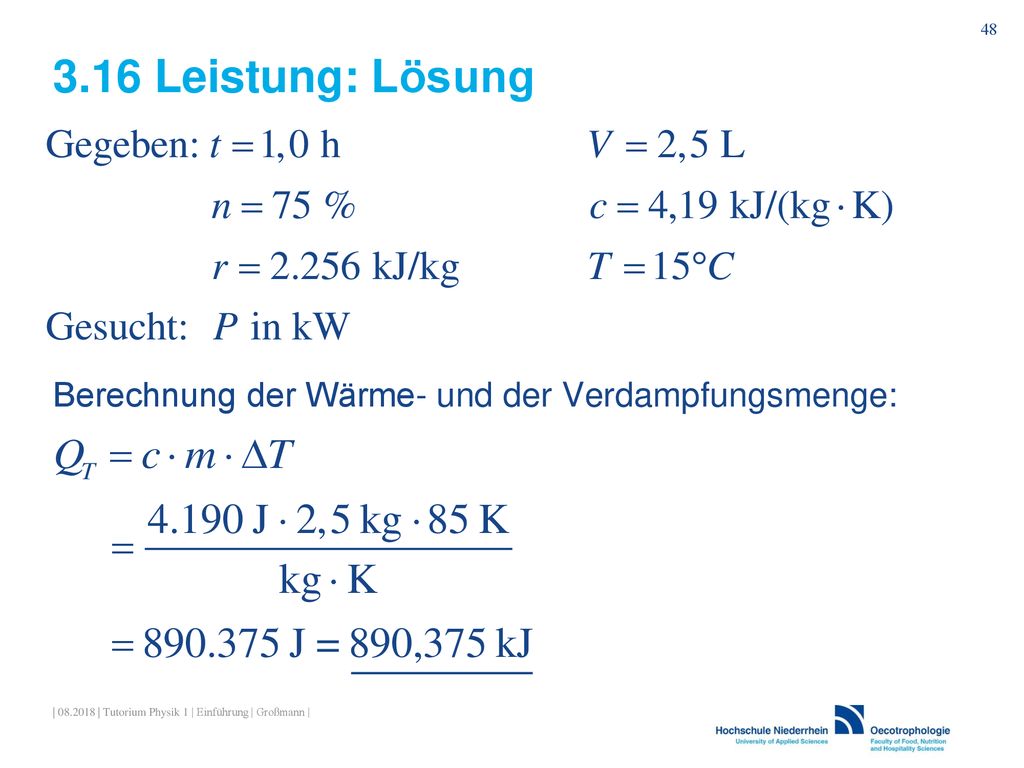

3.16 Leistung: Lösung Berechnung der Wärme- und der Verdampfungsmenge:

3.16 Leistung: Lösung Berechnung der Leistung mit:

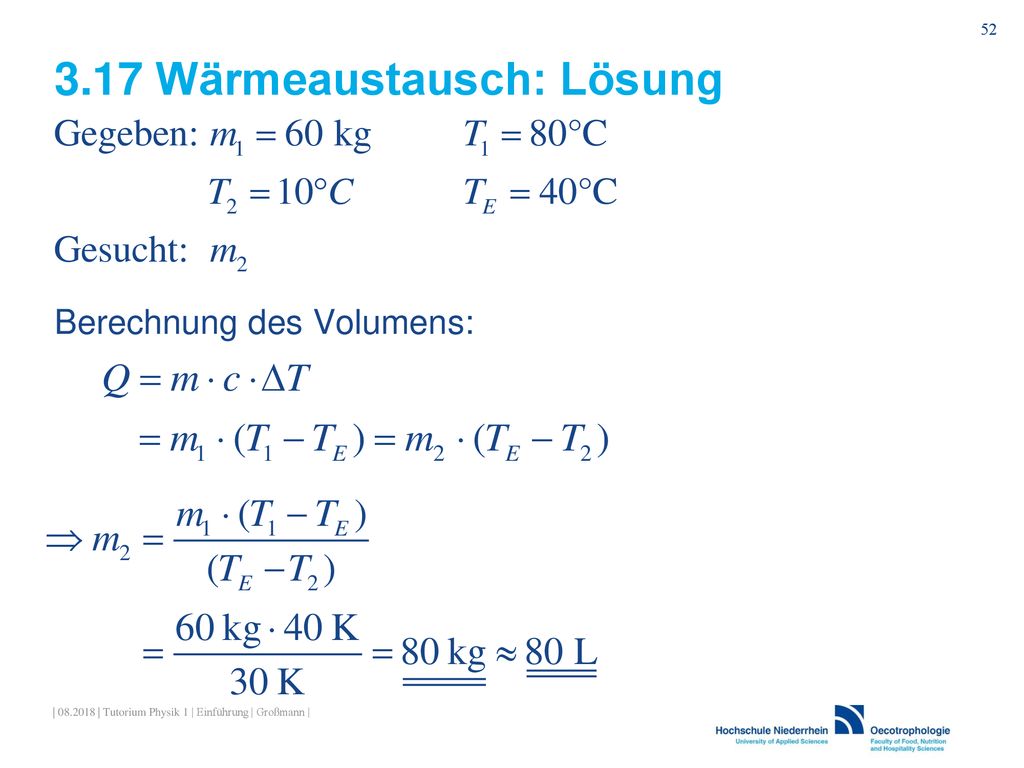

3.17 Wärmeaustausch: Aufgabe (***)
In einem Behälter befinden sich V1 = 60 L Wasser mit einer Temperatur T1 = 80ºC. Wie viel Wasser von T2 = 10ºC wird benötigt, um eine Endtemperatur TE = 40ºC zu erreichen? Hinweis: 1 L Wasser soll eine Masse von 1 kg haben. | | Tutorium Physik 1 | Einführung | Großmann |

53 3.18 Eis: Aufgabe (***) Welche Wärmemenge Q in kJ ist aufzuwenden, um Eis mit einer Masse m = 2,50 kg und einer Temperatur T = -10ºC zu schmelzen und das Schmelzwasser vollständig zu verdampfen? Hinweise: Schmelzwärme s = 333 kJ/kg, Verdampfungswärme r = kJ/kg cEis = 2,09 kJ/(kg•K) cWasser = 4,19 kJ/(kg•K) | | Tutorium Physik 1 | Einführung | Großmann |

3.18 Eis: Lösung Berechnung der Wärmemenge: 54

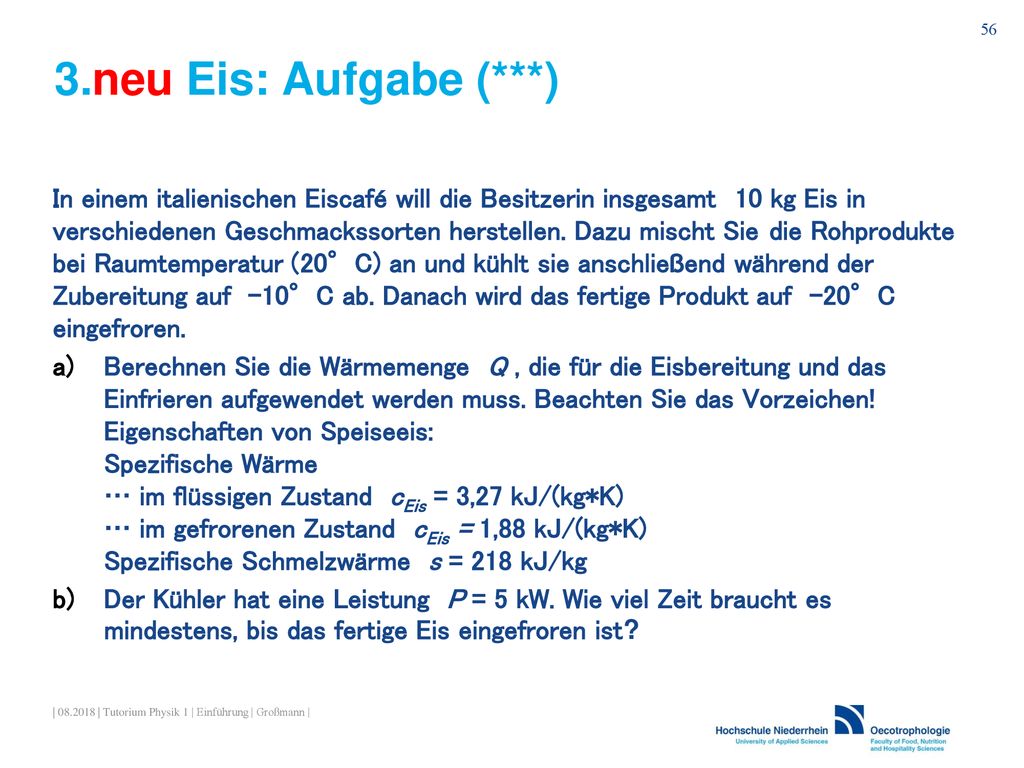

56 3.neu Eis: Aufgabe (***) In einem italienischen Eiscafé will die Besitzerin insgesamt 10 kg Eis in verschiedenen Geschmackssorten herstellen. Dazu mischt Sie die Rohprodukte bei Raumtemperatur (20°C) an und kühlt sie anschließend während der Zubereitung auf -10°C ab. Danach wird das fertige Produkt auf -20°C eingefroren. Berechnen Sie die Wärmemenge Q , die für die Eisbereitung und das Einfrieren aufgewendet werden muss. Beachten Sie das Vorzeichen! Eigenschaften von Speiseeis: Spezifische Wärme … im flüssigen Zustand cEis = 3,27 kJ/(kg*K) … im gefrorenen Zustand cEis = 1,88 kJ/(kg*K) Spezifische Schmelzwärme s = 218 kJ/kg Der Kühler hat eine Leistung P = 5 kW. Wie viel Zeit braucht es mindestens, bis das fertige Eis eingefroren ist? | | Tutorium Physik 1 | Einführung | Großmann |

3.19 Volumenänderung: Aufgabe
Eine Wasserheizung ist mit einer Wassermenge V = L gefüllt. Wie viel Wasser tritt in das Überlaufgefäß ein, wenn die Wassertemperatur T1 = 20°C auf eine Temperatur T2 = 80°C steigt? Hinweis: Volumenausdehnungskoeffizient des Wassers γ = 18 • /K | | Tutorium Physik 1 | Einführung | Großmann |
