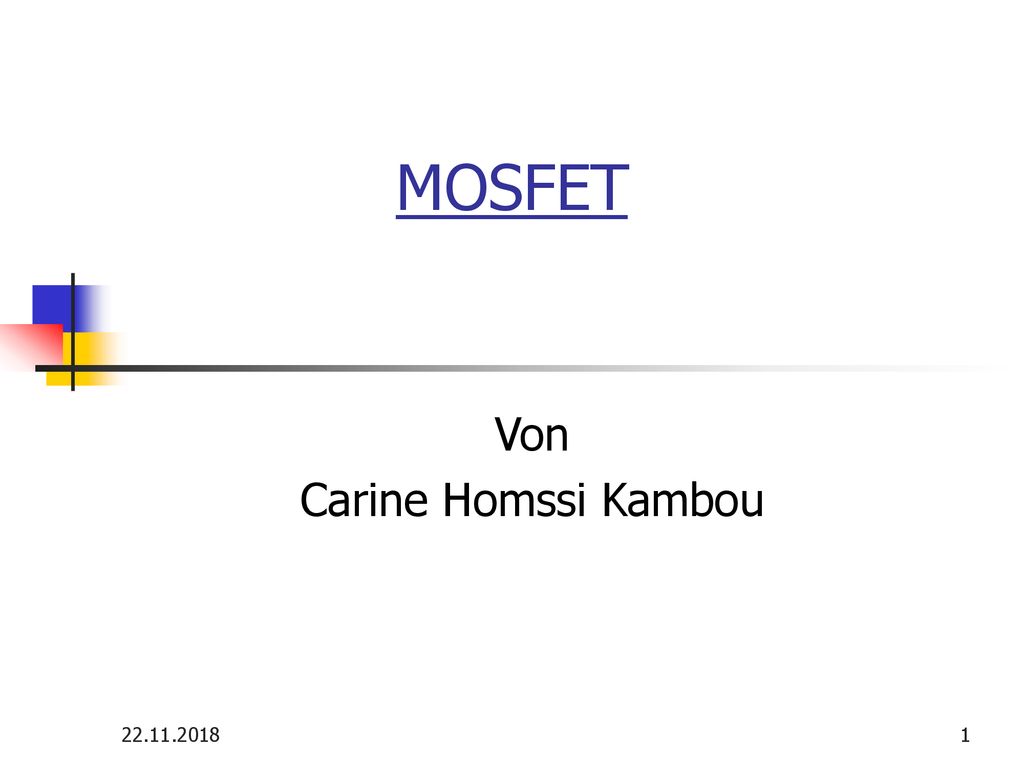

MOSFET Von Carine Homssi Kambou

2 Gliederung Definition und Typen von MOSFET Aufbau Funktionsweise
n-Kanal MOSFET p-Kanal MOSFET Funktionsweise Anreicherungstyp Verarmungstyp Anwendungen (Leistungs-) Schalter Treiberschaltungen Vor und Nachteile

3 MOSFET Definition und Typen von MOSFET

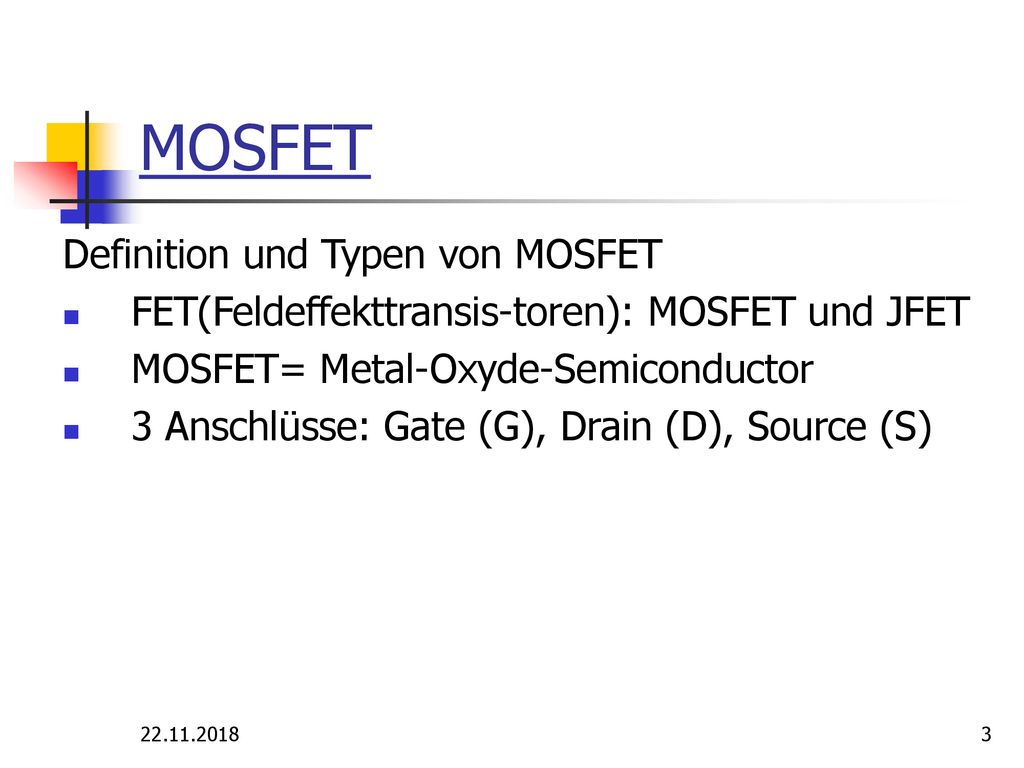

FET(Feldeffekttransis-toren): MOSFET und JFET MOSFET= Metal-Oxyde-Semiconductor 3 Anschlüsse: Gate (G), Drain (D), Source (S)

4 MOSFET

5 MOSFET Aufbau N-Kanal MOSFET p-dotiert Kristall mit SiO2 abgedeckt.
An einer Stelle SiO2 mit Aluminium (heutzutage wird Polysilizium benutzt) abgedeckt. Gate -Anschluss : die Steuerelektrode des Halbleiters.

6 MOSFET P- Kanal MOSFET

7 MOSFET Funktionsweise von MOSFET:
Anreicherungstyp eines n-Kanal MOSFET Selbstsperrend wegen Ugs=0. El.feld entsteht Bildung eines leitenden n-Kanal

8 MOSFET Verarmungstyp eines n-Kanal MOSFET
selbstleitend (schon bei Ugs=0 leitend ). Bei Ugs<0, Kanal wird weniger leitend ab der Schwellspannung sperrend.

9 MOSFET Anwendungen verwendet als Schalter in der Leistungselektronik.
Der dient zum Beispiel beim Spannungswandler dazu, die Spannung umzurichten: von AC zu DC bzw von DC zu DC.

10 MOSFET Treiberschaltungen Schaltungen, die den MOSFET ansteuern.

11 MOSFET Ansteuerung durch CMOS –Gatter.

12 MOSFET Vorteile und Nachteile Leistungslos gesteuert
Stromlos gesteuert im Gegensatz zu bipolaren Transistoren Geringe Schaltgeschwindigkeit
