Entscheidungstabelle Kurzeinführung in die Vorgehensweise

Präsentation zum Thema: "Entscheidungstabelle Kurzeinführung in die Vorgehensweise"—  Präsentation transkript:

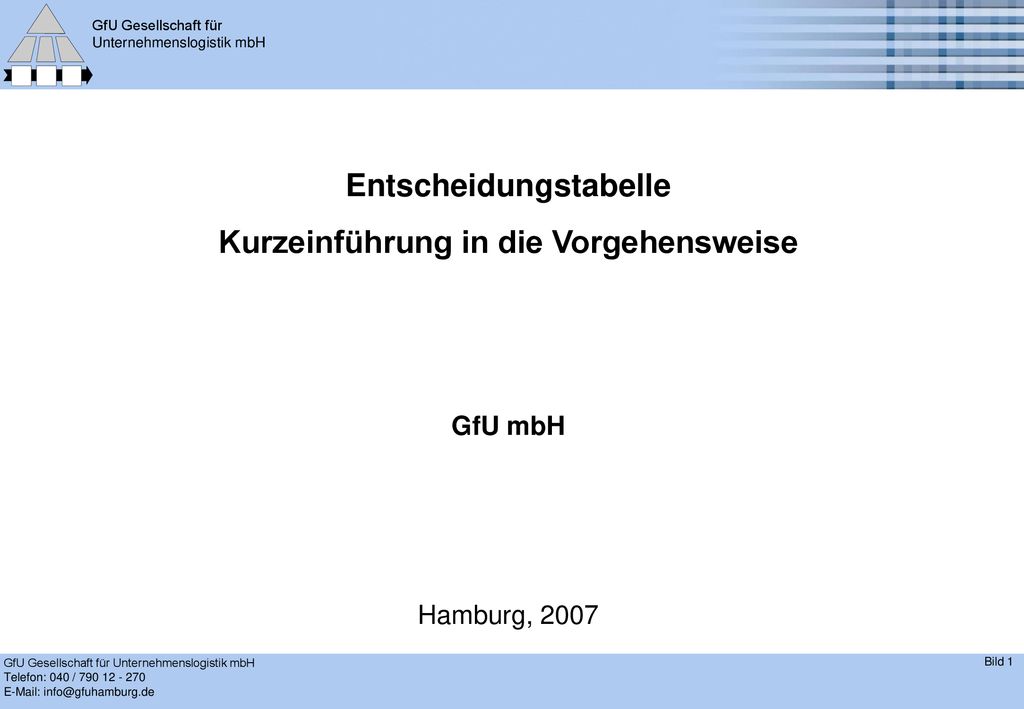

1 Entscheidungstabelle Kurzeinführung in die Vorgehensweise
GfU mbH Hamburg, 2007

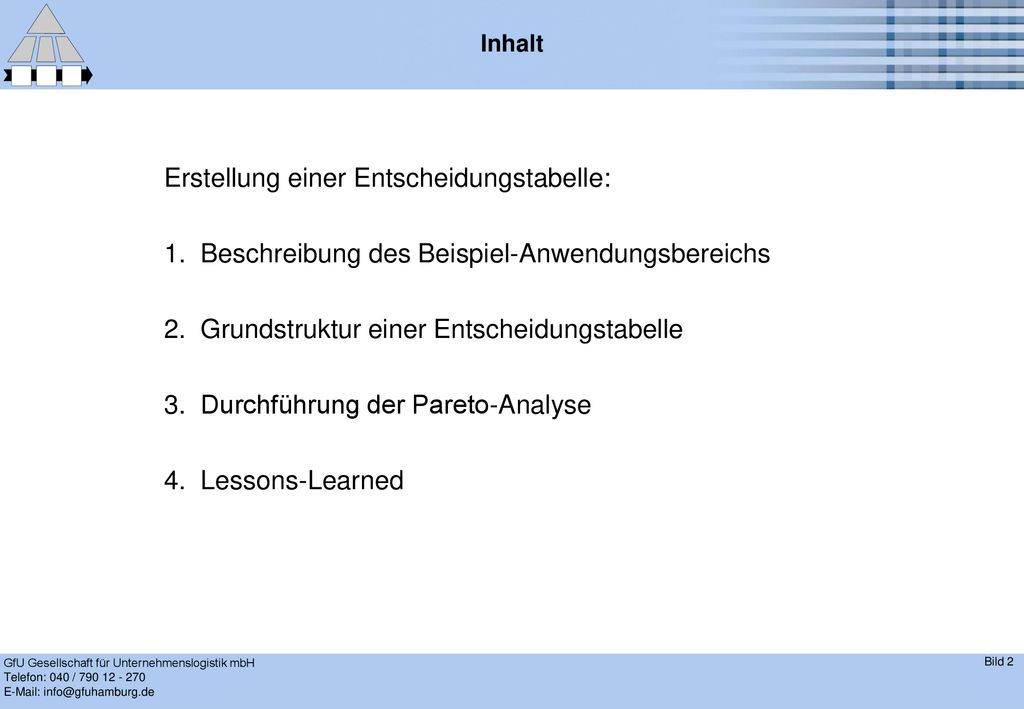

2 Erstellung einer Entscheidungstabelle:
Inhalt Erstellung einer Entscheidungstabelle: Beschreibung des Beispiel-Anwendungsbereichs Grundstruktur einer Entscheidungstabelle Durchführung der Pareto-Analyse Lessons-Learned

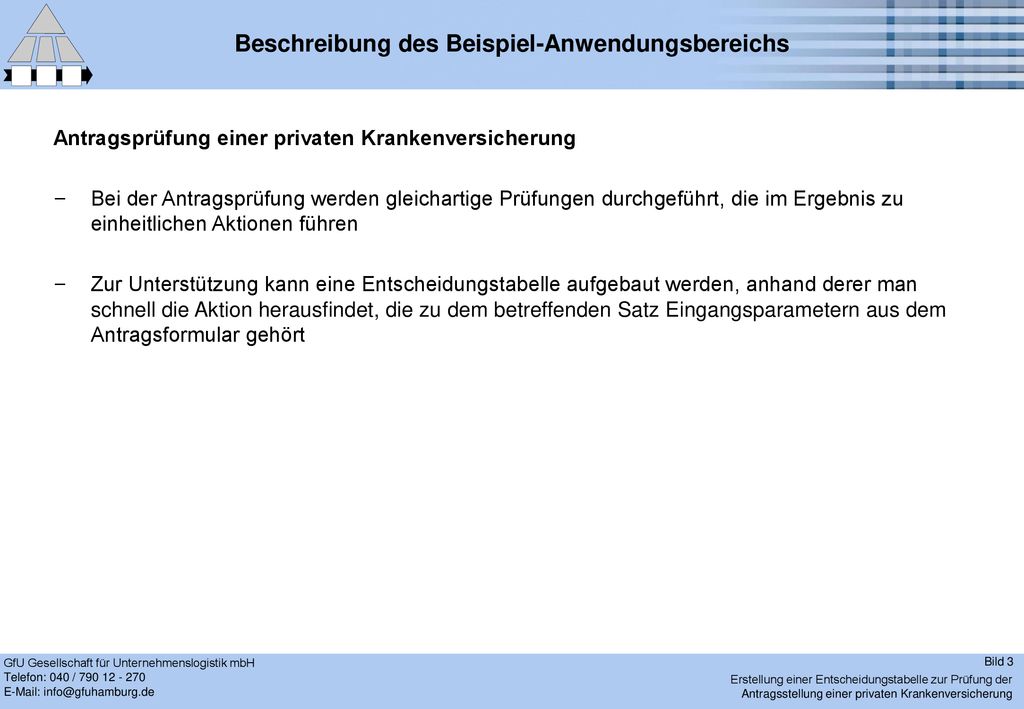

3 Beschreibung des Beispiel-Anwendungsbereichs
Antragsprüfung einer privaten Krankenversicherung Bei der Antragsprüfung werden gleichartige Prüfungen durchgeführt, die im Ergebnis zu einheitlichen Aktionen führen Zur Unterstützung kann eine Entscheidungstabelle aufgebaut werden, anhand derer man schnell die Aktion herausfindet, die zu dem betreffenden Satz Eingangsparametern aus dem Antragsformular gehört Erstellung einer Entscheidungstabelle zur Prüfung der Antragsstellung einer privaten Krankenversicherung

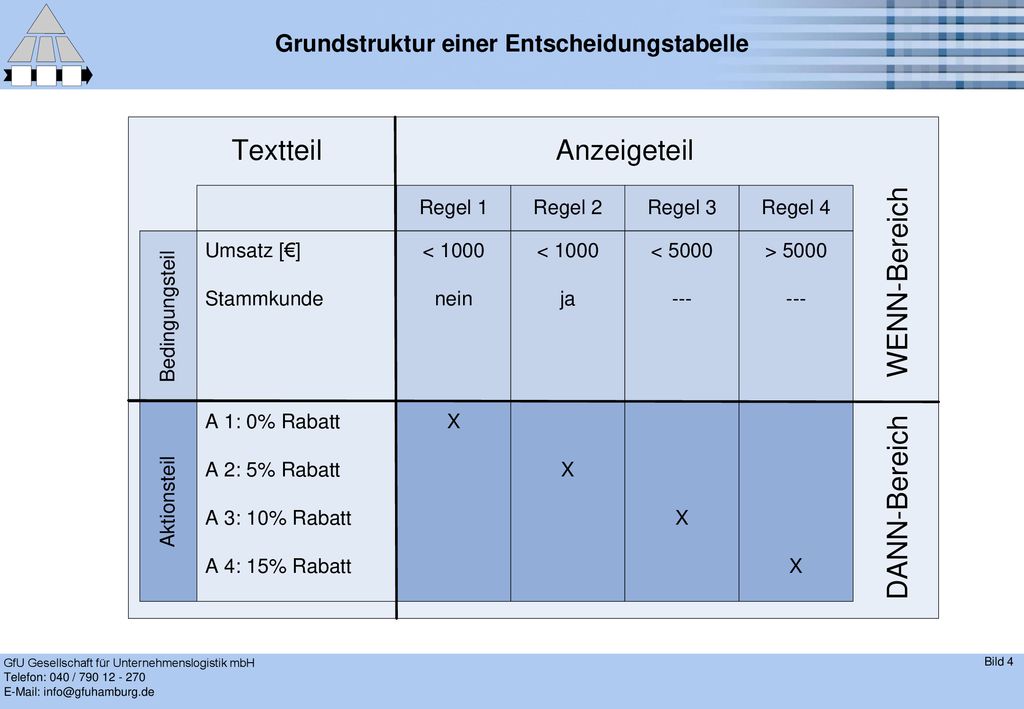

4 Grundstruktur einer Entscheidungstabelle

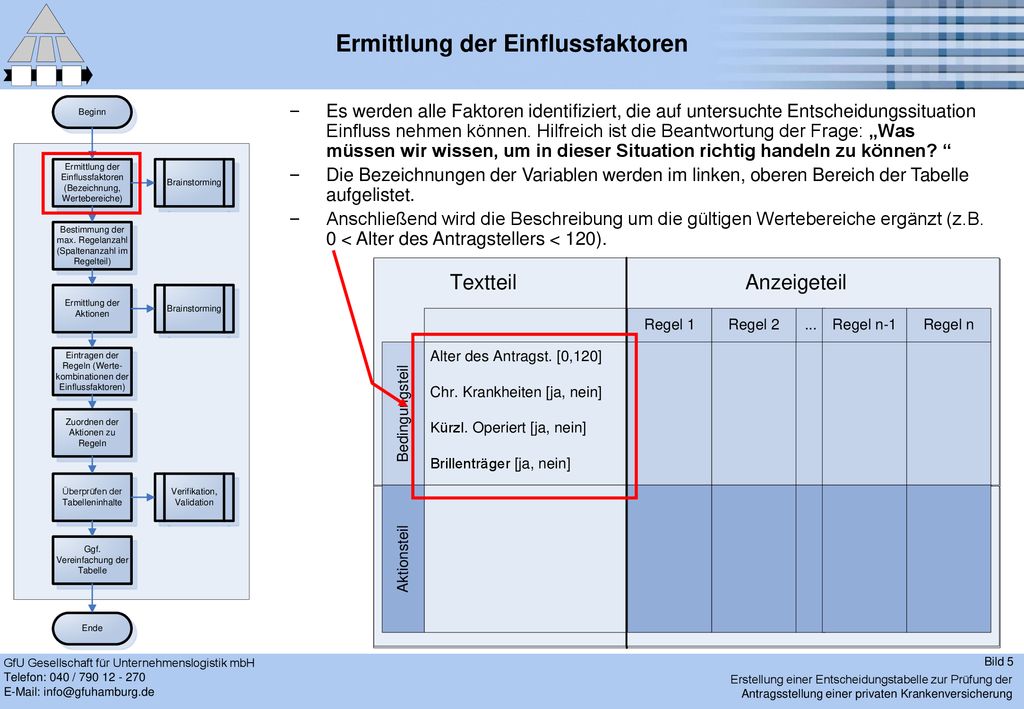

5 Ermittlung der Einflussfaktoren
Es werden alle Faktoren identifiziert, die auf untersuchte Entscheidungssituation Einfluss nehmen können. Hilfreich ist die Beantwortung der Frage: „Was müssen wir wissen, um in dieser Situation richtig handeln zu können? “ Die Bezeichnungen der Variablen werden im linken, oberen Bereich der Tabelle aufgelistet. Anschließend wird die Beschreibung um die gültigen Wertebereiche ergänzt (z.B. 0 < Alter des Antragstellers < 120). Erstellung einer Entscheidungstabelle zur Prüfung der Antragsstellung einer privaten Krankenversicherung

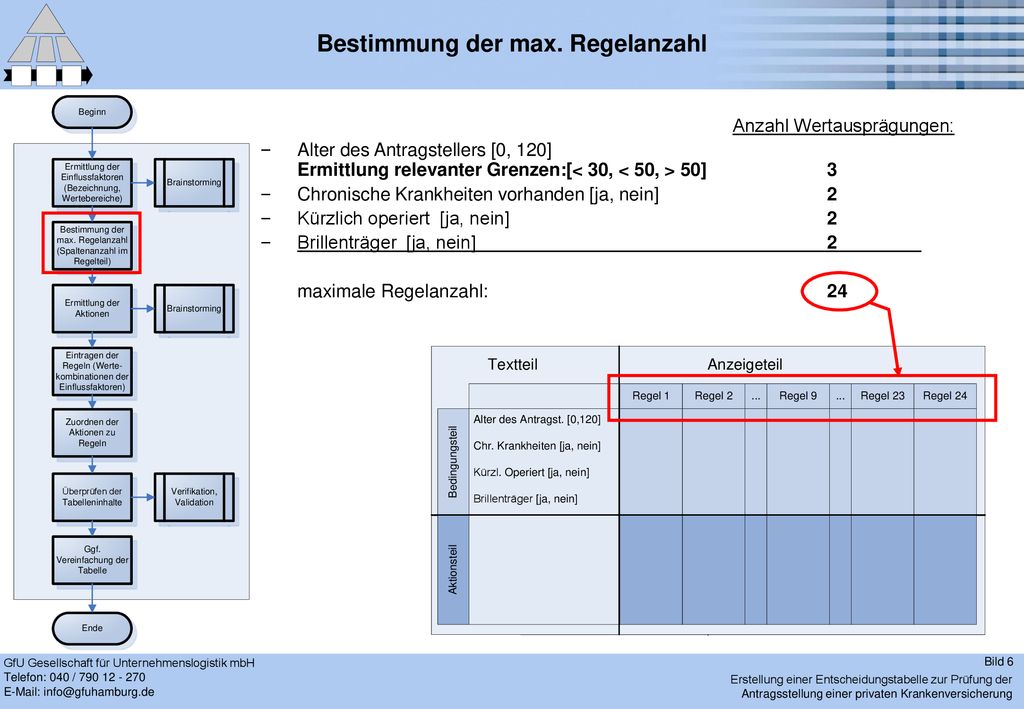

6 Bestimmung der max. Regelanzahl
Anzahl Wertausprägungen: Alter des Antragstellers [0, 120] Ermittlung relevanter Grenzen:[< 30, < 50, > 50] 3 Chronische Krankheiten vorhanden [ja, nein] 2 Kürzlich operiert [ja, nein] 2 Brillenträger [ja, nein] 2 maximale Regelanzahl: 24 Erstellung einer Entscheidungstabelle zur Prüfung der Antragsstellung einer privaten Krankenversicherung

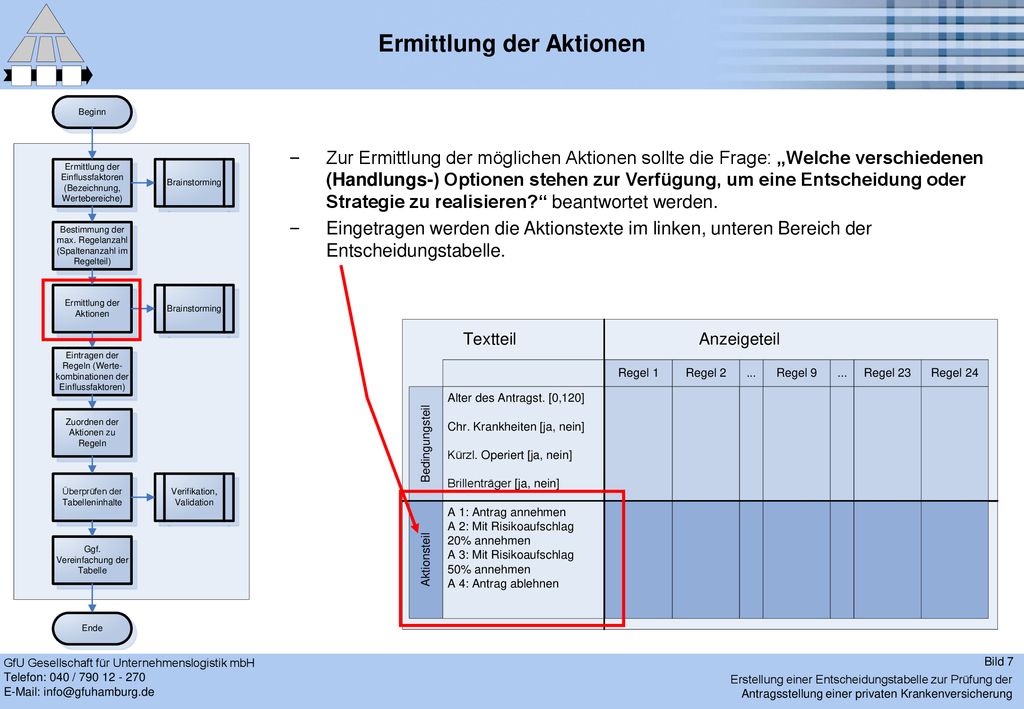

7 Ermittlung der Aktionen
Zur Ermittlung der möglichen Aktionen sollte die Frage: „Welche verschiedenen (Handlungs-) Optionen stehen zur Verfügung, um eine Entscheidung oder Strategie zu realisieren?“ beantwortet werden. Eingetragen werden die Aktionstexte im linken, unteren Bereich der Entscheidungstabelle. Erstellung einer Entscheidungstabelle zur Prüfung der Antragsstellung einer privaten Krankenversicherung

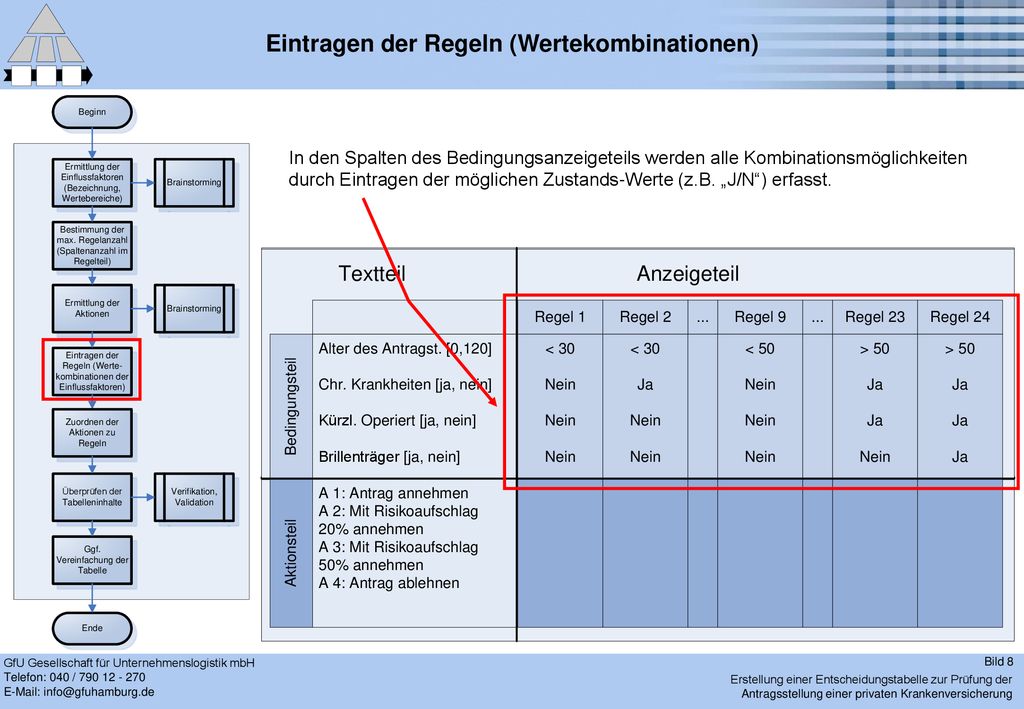

8 Eintragen der Regeln (Wertekombinationen)
In den Spalten des Bedingungsanzeigeteils werden alle Kombinationsmöglichkeiten durch Eintragen der möglichen Zustands-Werte (z.B. „J/N“) erfasst. Erstellung einer Entscheidungstabelle zur Prüfung der Antragsstellung einer privaten Krankenversicherung

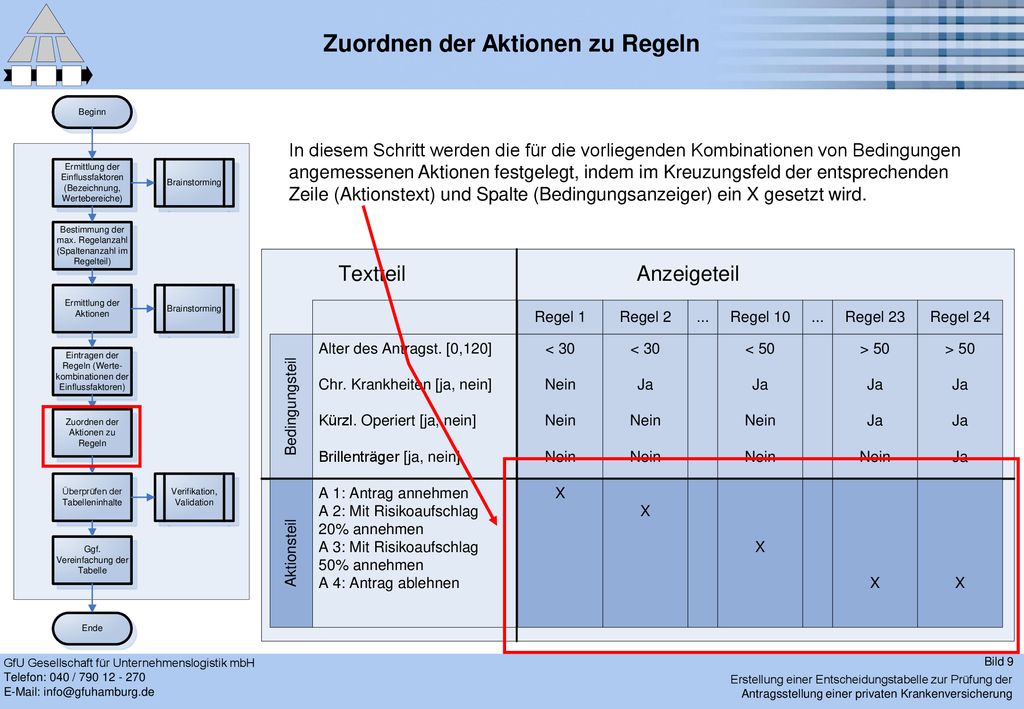

9 Zuordnen der Aktionen zu Regeln
In diesem Schritt werden die für die vorliegenden Kombinationen von Bedingungen angemessenen Aktionen festgelegt, indem im Kreuzungsfeld der entsprechenden Zeile (Aktionstext) und Spalte (Bedingungsanzeiger) ein X gesetzt wird. Erstellung einer Entscheidungstabelle zur Prüfung der Antragsstellung einer privaten Krankenversicherung

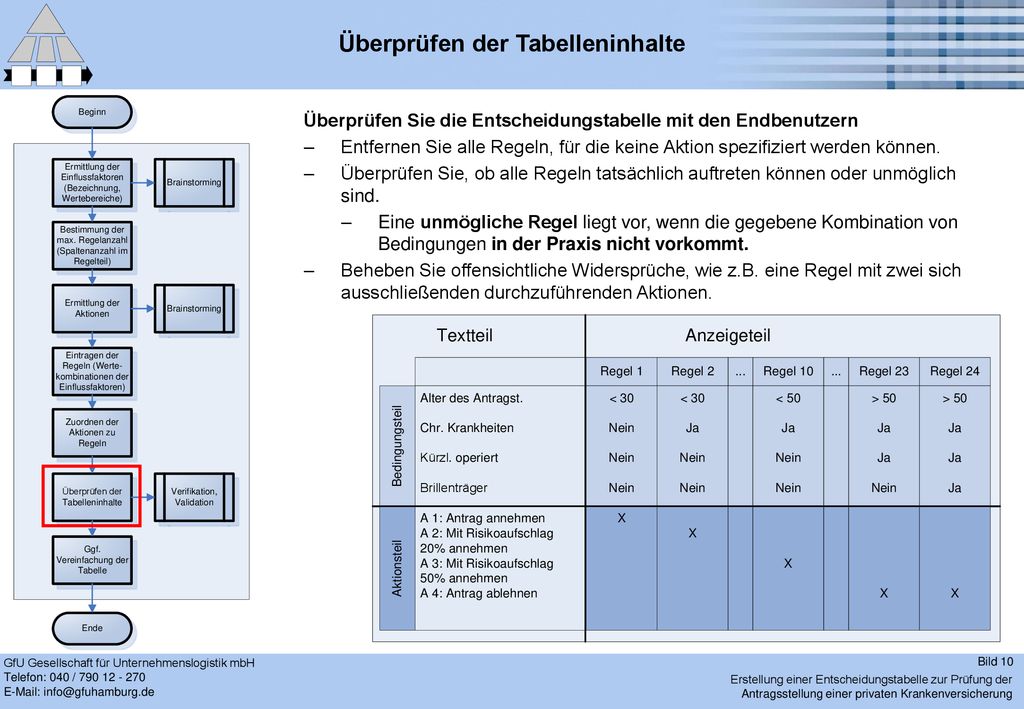

10 Überprüfen der Tabelleninhalte
Überprüfen Sie die Entscheidungstabelle mit den Endbenutzern Entfernen Sie alle Regeln, für die keine Aktion spezifiziert werden können. Überprüfen Sie, ob alle Regeln tatsächlich auftreten können oder unmöglich sind. Eine unmögliche Regel liegt vor, wenn die gegebene Kombination von Bedingungen in der Praxis nicht vorkommt. Beheben Sie offensichtliche Widersprüche, wie z.B. eine Regel mit zwei sich ausschließenden durchzuführenden Aktionen. Erstellung einer Entscheidungstabelle zur Prüfung der Antragsstellung einer privaten Krankenversicherung

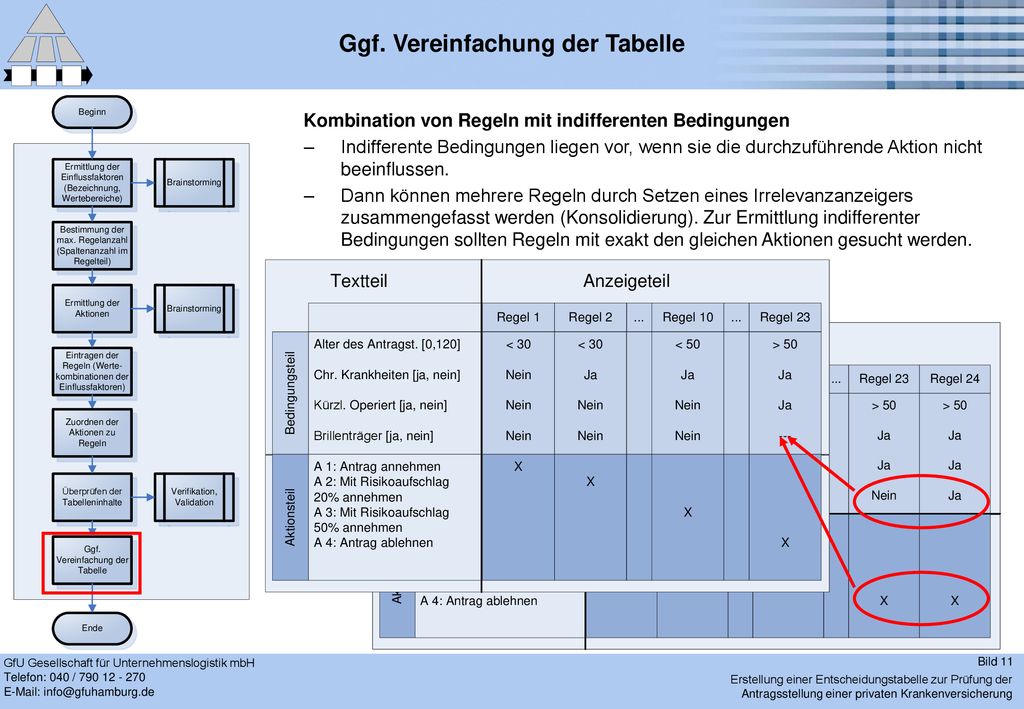

11 Ggf. Vereinfachung der Tabelle
Kombination von Regeln mit indifferenten Bedingungen Indifferente Bedingungen liegen vor, wenn sie die durchzuführende Aktion nicht beeinflussen. Dann können mehrere Regeln durch Setzen eines Irrelevanzanzeigers zusammengefasst werden (Konsolidierung). Zur Ermittlung indifferenter Bedingungen sollten Regeln mit exakt den gleichen Aktionen gesucht werden. Erstellung einer Entscheidungstabelle zur Prüfung der Antragsstellung einer privaten Krankenversicherung

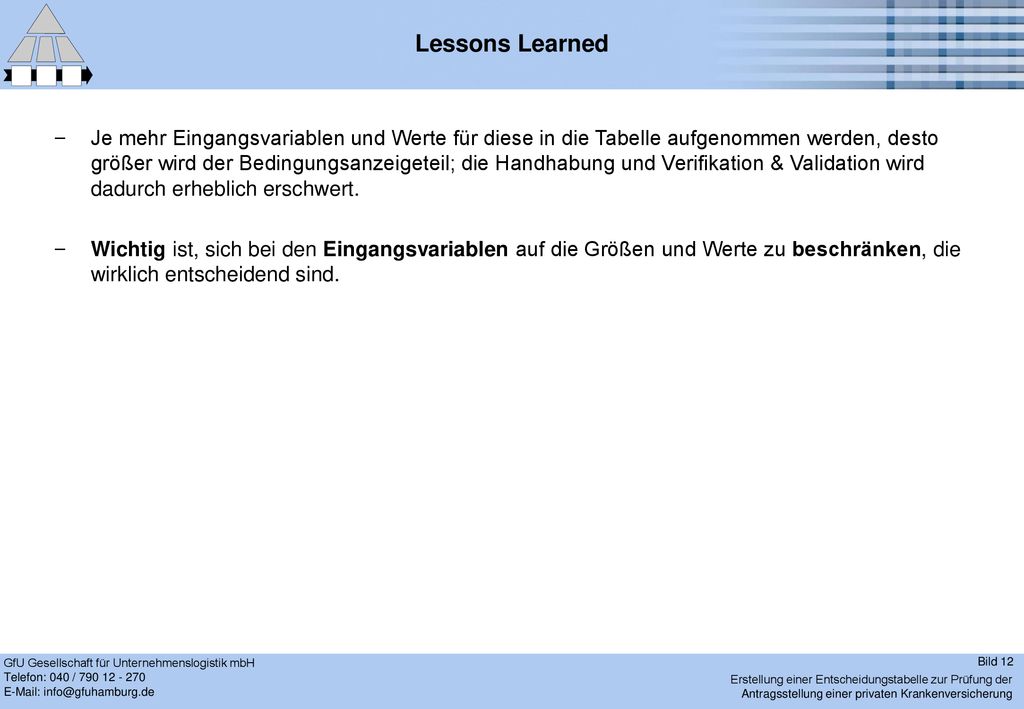

12 Lessons Learned Je mehr Eingangsvariablen und Werte für diese in die Tabelle aufgenommen werden, desto größer wird der Bedingungsanzeigeteil; die Handhabung und Verifikation & Validation wird dadurch erheblich erschwert. Wichtig ist, sich bei den Eingangsvariablen auf die Größen und Werte zu beschränken, die wirklich entscheidend sind. Erstellung einer Entscheidungstabelle zur Prüfung der Antragsstellung einer privaten Krankenversicherung

13 Kontakt GfU Gesellschaft für Unternehmenslogistik mbH hit-Technopark
Tempowerkring 10 21079 Hamburg Tel.: 040 / Fax: 040 / Internet:

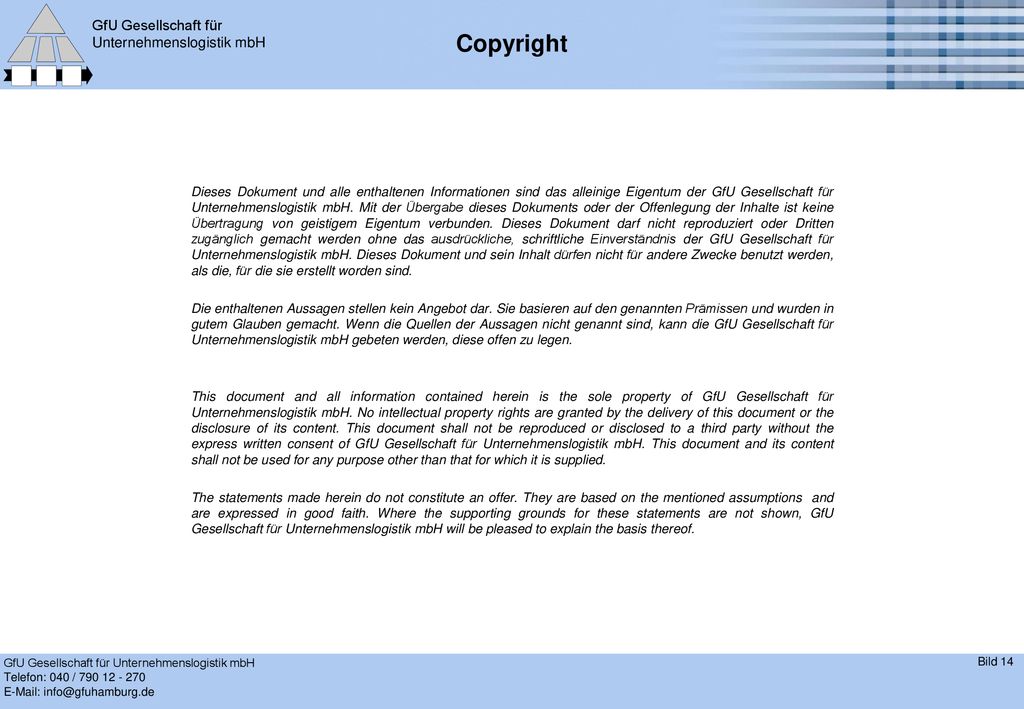

14 Copyright Dieses Dokument und alle enthaltenen Informationen sind das alleinige Eigentum der GfU Gesellschaft für Unternehmenslogistik mbH. Mit der Übergabe dieses Dokuments oder der Offenlegung der Inhalte ist keine Übertragung von geistigem Eigentum verbunden. Dieses Dokument darf nicht reproduziert oder Dritten zugänglich gemacht werden ohne das ausdrückliche, schriftliche Einverständnis der GfU Gesellschaft für Unternehmenslogistik mbH. Dieses Dokument und sein Inhalt dürfen nicht für andere Zwecke benutzt werden, als die, für die sie erstellt worden sind. Die enthaltenen Aussagen stellen kein Angebot dar. Sie basieren auf den genannten Prämissen und wurden in gutem Glauben gemacht. Wenn die Quellen der Aussagen nicht genannt sind, kann die GfU Gesellschaft für Unternehmenslogistik mbH gebeten werden, diese offen zu legen. This document and all information contained herein is the sole property of GfU Gesellschaft für Unternehmenslogistik mbH. No intellectual property rights are granted by the delivery of this document or the disclosure of its content. This document shall not be reproduced or disclosed to a third party without the express written consent of GfU Gesellschaft für Unternehmenslogistik mbH. This document and its content shall not be used for any purpose other than that for which it is supplied. The statements made herein do not constitute an offer. They are based on the mentioned assumptions and are expressed in good faith. Where the supporting grounds for these statements are not shown, GfU Gesellschaft für Unternehmenslogistik mbH will be pleased to explain the basis thereof.
