1 המשאבה הצנטריפוגלית משאבה ושאיבה שירותי כבאות והצלה

2 המשאבה הצנטריפוגלית מבוא
המשאבה הצנטרפוגלית, הינה אחת מסוגי המשאבות המשמשות את שירותי הכבאות וההצלה. הכרת עקרונות השאיבה, מבנה המשאבה, וצורת פעולתה יאפשרו לכבאי תפעול ושימוש נכון במשאבה. משאבות הכיבוי הן האמצעי העיקרי בו משתמשים הכבאים כדי להביא את המים למקום הדליקה. שירותי כבאות והצלה

3 המשאבה הצנטריפוגלית תפקידי משאבת הכיבוי
הבאת המים בכמות ובלחץ למקום הדליקה. הפיכת כוח מיכני של המנוע לכוח זרימה של מים. יניקה ממקור מים נמוך קורס כבאים בסיסי מחזור מ’ז שירותי כבאות והצלה

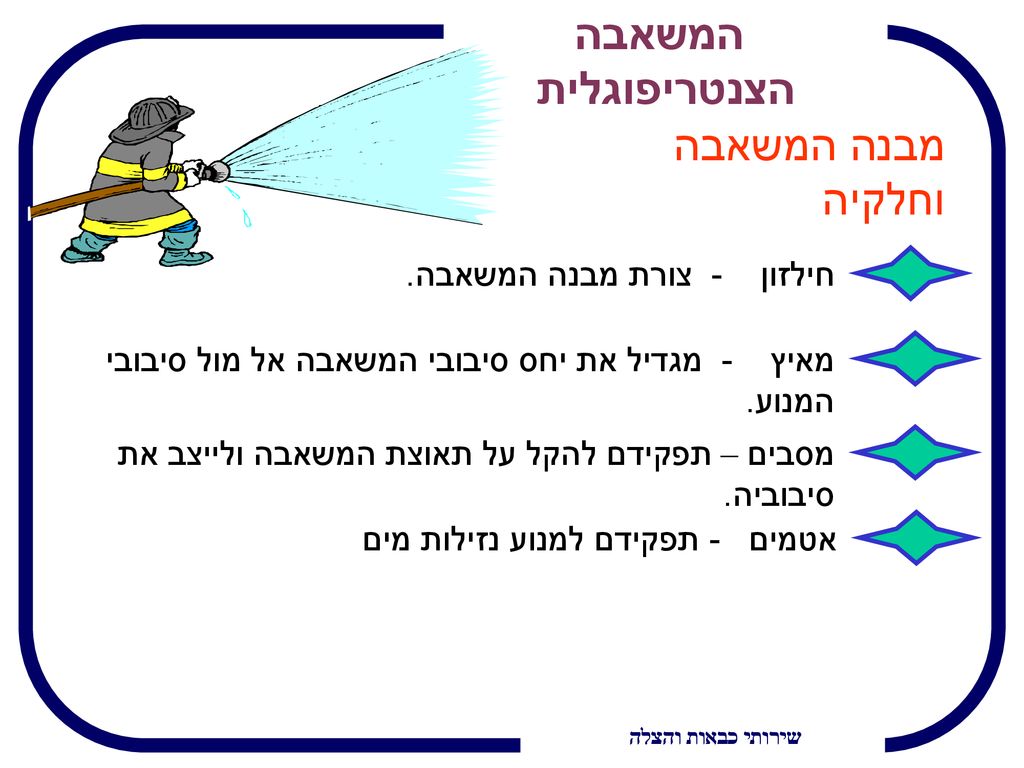

4 המשאבה הצנטריפוגלית מבנה המשאבה וחלקיה חילזון - צורת מבנה המשאבה.
חילזון צורת מבנה המשאבה. מאיץ מגדיל את יחס סיבובי המשאבה אל מול סיבובי המנוע. מסבים – תפקידם להקל על תאוצת המשאבה ולייצב את סיבוביה. אטמים - תפקידם למנוע נזילות מים קורס כבאים בסיסי מחזור מ’ז שירותי כבאות והצלה

5 עקרונות המשאבה הצנטרפוגלית
המשאבה הצנטריפוגלית עקרונות המשאבה הצנטרפוגלית סיבוב גוף על צירו יוצר כוח צנטרפוגלי. הכוח הצנטרפוגלי פונה מהמרכז כלפי חוץ. הוא גדל עם גודל הרדיוס, מס' הסיבובים לדקה והמשקל הסגולי של המים הנשאבים (המסה). חתך המשאבה בית המשאבה מאיץ מרכז המאיץ כנפי המאיץ קורס כבאים בסיסי מחזור מ’ז שירותי כבאות והצלה

6 שירות כבאות והצלה גבעתיים
המשאבה הצנטריפוגלית ריקון האוויר ויניקה משאבה צנטריפוגלית אינה יונקת בעצמה את המים אלא גורמת לכך בעקיפין. המים מורמים על ידי הלחץ האטמוספרי לאחר ריקון האוויר מהמשאבה ומזרנוק היניקה. דוגמא לתהליך ריקון אויר : כששותים משקה מבקבוק בעזרת "קש" שואבים את האוויר מחלל הפה ומתוך הקש. על ידי כך נוצרת ריקנות המאפשרת ללחץ האטמוספרי להעלות את המשקה לפה. שירות כבאות והצלה גבעתיים שירותי כבאות והצלה

7 קורס כבאים בסיסי מחזור מ’ז
המשאבה הצנטריפוגלית הריקנות במשאבה ובזרנוק היניקה יוצרים כוח יניקה מתמיד, העשוי תאורטית להרים עמוד מים לגובה 10 מטרים, אולם בשל החיכוך במחבר היניקה. ובדפנות הזרנוק. גובה היניקה פוחת עד כדי 7-7.5מטרים. כמות המים הזורמת למשאבה קטנה ככל שעומק היניקה גדול יותר, או זרנוק היניקה ארוך יותר. את כמות המים ניתן להגדיל תאורטית על ידי הגדלת קוטר זרנוק היניקה או קיצורו. קורס כבאים בסיסי מחזור מ’ז שירותי כבאות והצלה

8 קורס כבאים בסיסי מחזור מ’ז
המשאבה הצנטריפוגלית שימוש בלחץ חיובי אחת הסיבות שגרמו להעדפת השימוש במשאבות צנטרפוגליות לכיבוי אש היא האפשרות לנצל את הלחץ החיובי. אשר מקל על עבודת המשאבה אחת הדוגמאות לשימוש בלחץ החיובי הוא השימוש בהספקת מים מברז שריפה. קורס כבאים בסיסי מחזור מ’ז שירותי כבאות והצלה

9 קורס כבאים בסיסי מחזור מ’ז
המשאבה הצנטריפוגלית כללי שאיבה נכונה יש להציב את המשאבה בצורה אופקית קרוב ככל האפשר לפני המים. יש לחבר את זרנוקי היניקה באורך הדרוש. יש להדקם היטב ולהקפיד על אטימה. יש להקפיד שהמחבר כולו יהיה טבול בתוך המים. יש להשתדל ככל האפשר שהכיפוף של זרנוק היניקה יהיה קטן למניעת כיס אויר. יש להקפיד שהמחבר כולו יהיה טבול בתוך המים. יש להשתדל ככל האפשר שהכיפוף של זרנוק היניקה יהיה קטן למניעת כיס אויר. יש להימנע מלטבול את הזרנוק בקרקעית המים כדי למנוע סתימת המחבר בבוץ. לשם כך יש להשתמש בחבל או במצוף. עם תחילת השאיבה יש לשמור על מהלך עבודה של המנוע, להשגיח על שעוני הלחץ ולפעול בהתאם להוראות הפעלת המשאבה. קורס כבאים בסיסי מחזור מ’ז שירותי כבאות והצלה

10 קורס כבאים בסיסי מחזור מ’ז
המשאבה הצנטריפוגלית שאיבה אינה נכונה טבילת זרנוק אינה נכונה (עם כיס אויר) קורס כבאים בסיסי מחזור מ’ז שירותי כבאות והצלה

11 קורס כבאים בסיסי מחזור מ’ז
המשאבה הצנטריפוגלית טבילת זרנוק אינה נכונה (מחבר תקוע בבוץ) קורס כבאים בסיסי מחזור מ’ז שירותי כבאות והצלה

12 קורס כבאים בסיסי מחזור מ’ז
המשאבה הצנטריפוגלית טבילת זרנוק נכונה קורס כבאים בסיסי מחזור מ’ז שירותי כבאות והצלה

13 לחץ זה תמיד קטן מאטמוספרה אחת.
המשאבה הצנטריפוגלית זרימה בצינורות יניקה עומד גאודטי - הגובה שבין מרכז בית המשאבה עד למפלס פני המים. הכוח ההודף את המים לתוך המשאבה הוא ההפרש בין עומד היניקה המרכזי ורוחק המפלסים בין מרכז המשאבה ופני המים במקור. לחץ זה תמיד קטן מאטמוספרה אחת. קורס כבאים בסיסי מחזור מ’ז שירותי כבאות והצלה

14 קורס כבאים בסיסי מחזור מ’ז
המשאבה הצנטריפוגלית זרימה בצינורות יניקה כמות המים הזורמת בזרנוק תלויה בלחץ של העומד הגאודטי ובהפסדי החיכוך בזרנוק מכאן שנודעת חשיבות רבה להפסדי החיכוך בתוך צינורות היניקה בכדי להקטין את גורם החיכוך ולשפר את הזרימה יש : - לכן הכבאי ישאף תמיד להשיג תוצאות אלה על ידי - קרוב המשאבה למקור המים. העמדת המשאבה נמוך ככל האפשר. שימוש בצינורות יניקה בדוקים ותקינים. שימוש בצינור בעל אורך מתאים. להקטין את אורך צינורות היניקה. להגדיל את קוטר הצינור. להשתמש בצינור יחיד (פחות מצמדים). להשתמש בצינורת בעלות דפנות חלקים. קורס כבאים בסיסי מחזור מ’ז שירותי כבאות והצלה

15 קורס כבאים בסיסי מחזור מ’ז
המשאבה הצנטריפוגלית הספק המשאבות המשאבות הסטנדרטיות שנקבעו בשירותי הכבאות וההצלה עומדות בנתונים אלה : ספיקה בליטר לדקה = בלחץ 8 אטמ’. לחץ המים ביציאה מהמשאבה בספיקה הנ"ל יהיה 8 אטמ'. עומק היניקה הגאודתי יהיה 1.5 מטר. קורס כבאים בסיסי מחזור מ’ז שירותי כבאות והצלה

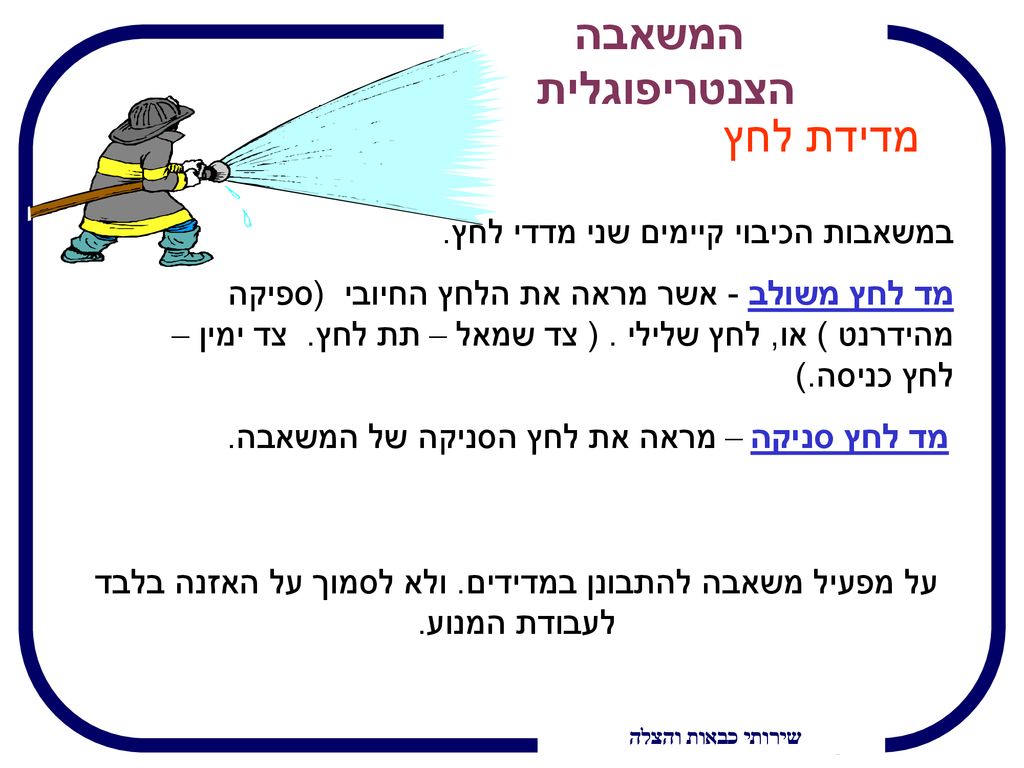

16 על מפעיל משאבה להתבונן במדידים. ולא לסמוך על האזנה בלבד לעבודת המנוע.
המשאבה הצנטריפוגלית מדידת לחץ במשאבות הכיבוי קיימים שני מדדי לחץ. מד לחץ משולב - אשר מראה את הלחץ החיובי (ספיקה מהידרנט ) או, לחץ שלילי . ( צד שמאל – תת לחץ. צד ימין – לחץ כניסה.) מד לחץ סניקה – מראה את לחץ הסניקה של המשאבה. על מפעיל משאבה להתבונן במדידים. ולא לסמוך על האזנה בלבד לעבודת המנוע. קורס כבאים בסיסי מחזור מ’ז שירותי כבאות והצלה

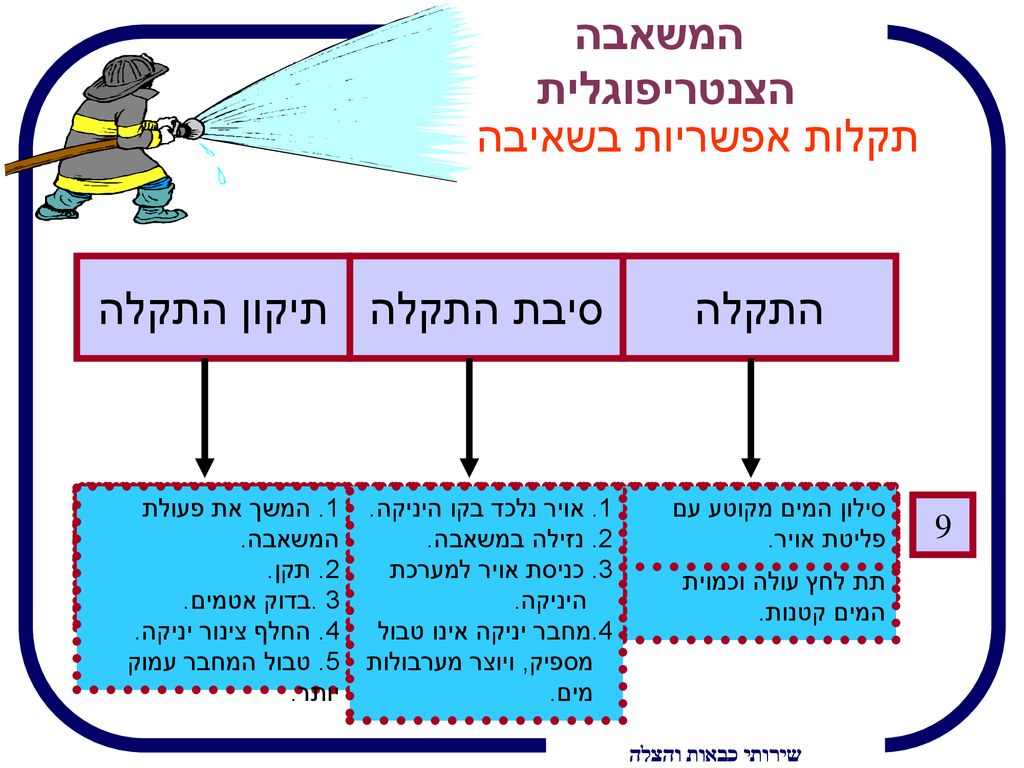

17 המשאבה הצנטריפוגלית תקלות אפשריות בשאיבה התקלה סיבת התקלה תיקון התקלה
1 המשאבה פועלת ומים אינם זורמים סגור מערכת היניקה פתוחה, או ברז ריקון פתוח התקלה סיבת התקלה תיקון התקלה 2 בעת ביצוע פעולת יניקה. מד לחץ משולב אינו מראה -תת לחץ בדוק אטימות צינור היניקה וודא סגירת מגופים חדירת אויר למשאבה 3 1. ישר כיפופי הינקה נקה את המכבר 1. כיס אויר בתוך קווי היניקה מכבר היניקה סתום 4 זרם המים מקוטע טבול את המכבר לפחות 40 ס”מ מתחת לפני המים המכבר אינו טבול בעומק המתאים 5 יניקת המים נפסקת מיד לאחר פתיחת מגופי הסניקה בצע הפעולה שוב, ופתח את מגופי הסניקה באיטיות מגופי הסניקה נפתחו במהירות גדולה מידי 6 שעון הלחץ והשעון המשולב חוזרים לאפס 1. בדוק אטמים, החלף צינור יניקה, אם יש צורך הארך את הקו וטבול את מכבר היניקה 1. חדירת אויר בקו היניקה ירידת מפלס המים המכבר לא טבול 7 עליית הלחץ בשעון הלחץ התרם את עבודת המשאבה להוראות המפקד האחראי הספק המים קטן כתוצאה מסגירת קווי הספקה, או, מזנקים 8 ירידה בלחץ ועליה בתת לחץ תת לחץ עולה וכמוית המים קטנות. 1. הגבר את סיבובי המנוע החלף זרנוק קרוע נקה את המכבר 1. צריכת המים גדולה פיצוץ בזרנוק מכבר סתום. 9 סילון המים מקוטע עם פליטת אויר. 1. המשך את פעולת המשאבה תקן בדוק אטמים החלף צינור יניקה טבול המחבר עמוק יותר. 1. אויר נלכד בקו היניקה נזילה במשאבה כניסת אויר למערכת היניקה מחבר יניקה אינו טבול מספיק, ויוצר מערבולות מים. שירותי כבאות והצלה

18 כדאי לדעת המשאבה הצנטריפוגלית
האוויר החיצון הלוחץ על פני כדור הארץ מכונה לחץ אטמוספרי, לחץ זה הוא הכוח הפועל (משקל) על יחידת שטח ומתפשט באופן שווה לכל הכיוונים, הלחץ נמדד על ידי לחץ של ק”ג אחד על שטח של סמ”ר (בגובה פני הים) שהוא אטמוספירה טכנית. קורס כבאים בסיסי מחזור מ’ז שירותי כבאות והצלה

19 קורס כבאים בסיסי מחזור מ’ז
המשאבה הצנטריפוגלית לחץ של אטמוספירה אחת (בגובה פני הים) מחזיק בשיווי משקל עמוד מים בגובה של 10 מטרים (צינור בעל חתך של סמ”ר אחד באורך 10 מטרים מכיל 1 ק”ג מים , הלחץ על תחתית הצינור הוא ק”ג אחד) עמוד מים של 10 מטרים = 1 אטמוספירה. קורס כבאים בסיסי מחזור מ’ז שירותי כבאות והצלה

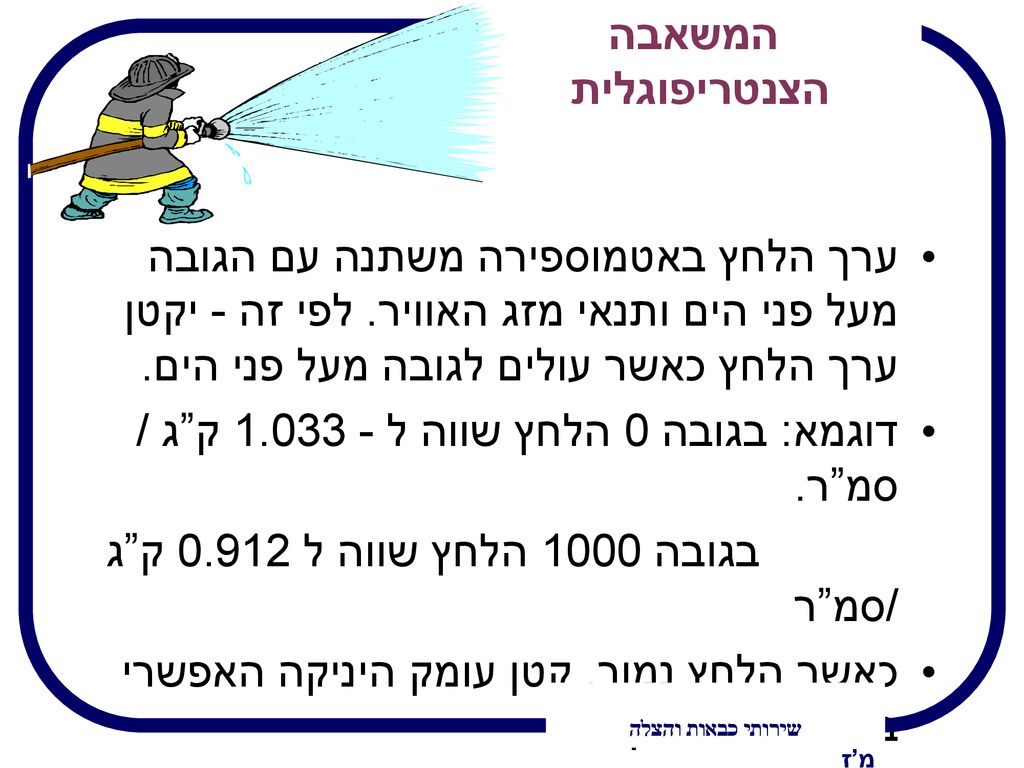

20 דוגמא: בגובה 0 הלחץ שווה ל - 1.033 ק”ג / סמ”ר.
המשאבה הצנטריפוגלית ערך הלחץ באטמוספירה משתנה עם הגובה מעל פני הים ותנאי מזג האוויר. לפי זה - יקטן ערך הלחץ כאשר עולים לגובה מעל פני הים. דוגמא: בגובה 0 הלחץ שווה ל ק”ג / סמ”ר. בגובה 1000 הלחץ שווה ל ק”ג /סמ”ר כאשר הלחץ נמוך, קטן עומק היניקה האפשרי במשאבה ולהפך. קורס כבאים בסיסי מחזור מ’ז שירותי כבאות והצלה

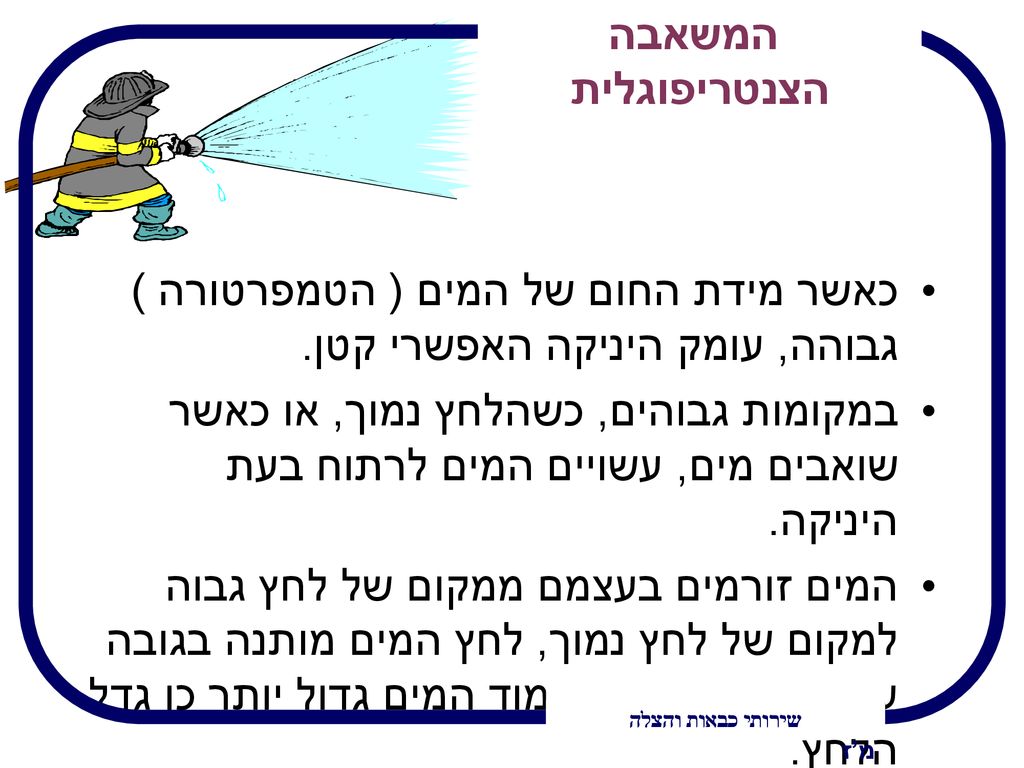

21 כאשר מידת החום של המים ( הטמפרטורה ) גבוהה, עומק היניקה האפשרי קטן.
המשאבה הצנטריפוגלית כאשר מידת החום של המים ( הטמפרטורה ) גבוהה, עומק היניקה האפשרי קטן. במקומות גבוהים, כשהלחץ נמוך, או כאשר שואבים מים, עשויים המים לרתוח בעת היניקה. המים זורמים בעצמם ממקום של לחץ גבוה למקום של לחץ נמוך, לחץ המים מותנה בגובה עמוד המים, ככל שעמוד המים גדול יותר כן גדל הלחץ. קורס כבאים בסיסי מחזור מ’ז שירותי כבאות והצלה

22 קורס כבאים בסיסי מחזור מ’ז
המשאבה הצנטריפוגלית מיכל מים שינוקב בגבהים שונים, מימיו יוזרמו מכל הנקבים, אך לא במידה שווה, מהנקב העליון תהייה זרימה חלשה וקטנה ומהנקב התחתון תהייה זרימה חזקה וגדולה. בישובים ובערים יש בריכות מים במקומות גבוהים בצורה זו צוברים עמוד מים ונוצר לחץ האספקה לצנרת החלוקה לצרכנים. רשתות מים בערים וישובים אין בכוחן בדרך כלל ליצור לחץ יעיל לכיבוי של דליקות, לפיכך מגבירים את הלחץ באמצעים מכניים דהיינו משאבות. קורס כבאים בסיסי מחזור מ’ז שירותי כבאות והצלה

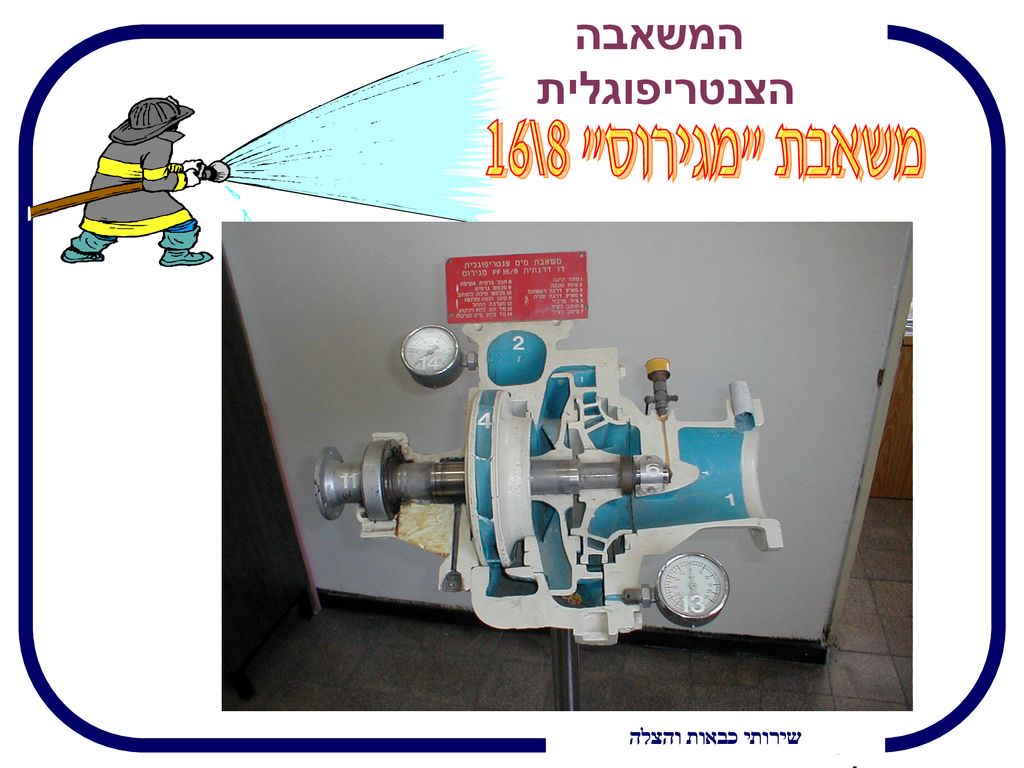

23 משאבת "מגירוס" 8\16 המשאבה הצנטריפוגלית קורס כבאים בסיסי מחזור מ’ז
שירותי כבאות והצלה

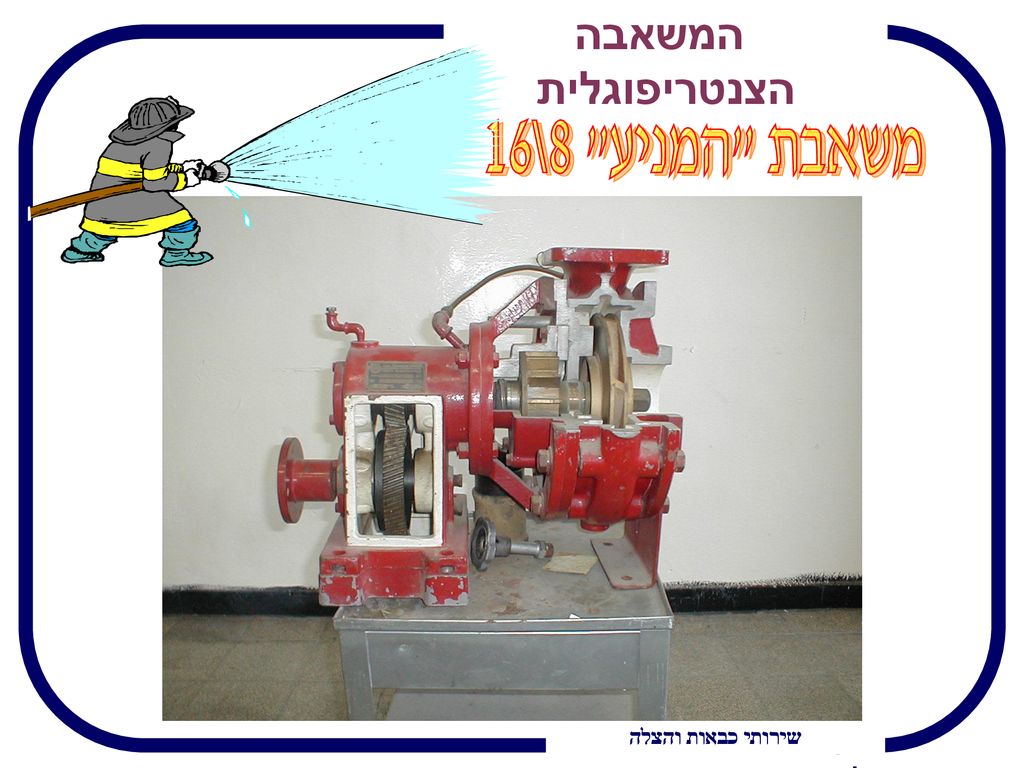

24 משאבת "המניע" 8\16 המשאבה הצנטריפוגלית קורס כבאים בסיסי מחזור מ’ז
שירותי כבאות והצלה

25 משאבת ROSENBAUER המשאבה הצנטריפוגלית קורס כבאים בסיסי מחזור מ’ז
שירותי כבאות והצלה

26 שאלות ? המשאבה הצנטריפוגלית קורס כבאים בסיסי מחזור מ’ז
