Verbindungen Innenverbindung.

Präsentation zum Thema: "Verbindungen Innenverbindung."—  Präsentation transkript:

1 Verbindungen Innenverbindung

2 Verbindungskonzepte Das Konzept des synOcta®/morse taper Verbindung
The concept of the Bone Level Implant connection

3 Soft Tissue Level Implantat
8° Konus Innenachtkant

4 Das Konzept der synOcta Verbindung
synOcta Stabilität Merkmale: konischer Teil von 8° Vorteile: 1. optimierte Kraftverteilung in das Implantat 2. optimaler Schraubensitz synOcta Flexibilität Merkmale: 45° (plus synOcta 1.5) Vorteile: ca. 30° Flexibilität (Divergenzausgleich) bei verschraubten Lösungen

5 Das Konzept der synOcta Verbindung (II)
synOcta Einfachheit Merkmale: 8 Positionen für das Einbringen ( bei soft tissue ) Vorteile: 1. mehr Flexibilität bei Korrekturen der Einschubrichtung einfaches Einbringen der Komponenten synOcta Präzision Merkmale: 8° Konus Verbindung im Implantat 8 Kant Vorteile: präziser Sitz zwischen Implantat und Abutment

6 TL- Verbindung Weshalb unterschiedliche Verbindungen
Verschiedene Implantat Positionen Dies erfordert unterschiedliche Verbindungen und prothetische Konzepte bone level: arbeiten auf 45° Außenschulter nicht gegeben bone level: Sekundärteilsitz muss eindeutig fühlbar sein „feel the fit“ bone level: Flexibilität bei nicht optimal gesetzten Implantaten soft tissue level bone level

7 CrossFit- Verbindung

8 Consistent Emergence ProfilesTM CrossFitTM Connection
Bone Level CrossFit Consistent Emergence ProfilesTM Ein umfassendes Sortiment an Prothetikkomponenten für individuelle, ästhetische Versorgungen ist Bestandteil der Straumann® Bone Level Implantatlinie Bone Control Design Das einzigartige Bone Controll Design sorgt für die Erhaltung des krestalen Knochens und stabilisiert das Weichgewebe. CrossFitTM Connection Die prothetische Verbindung ist selbstführend und rotationsgesichert

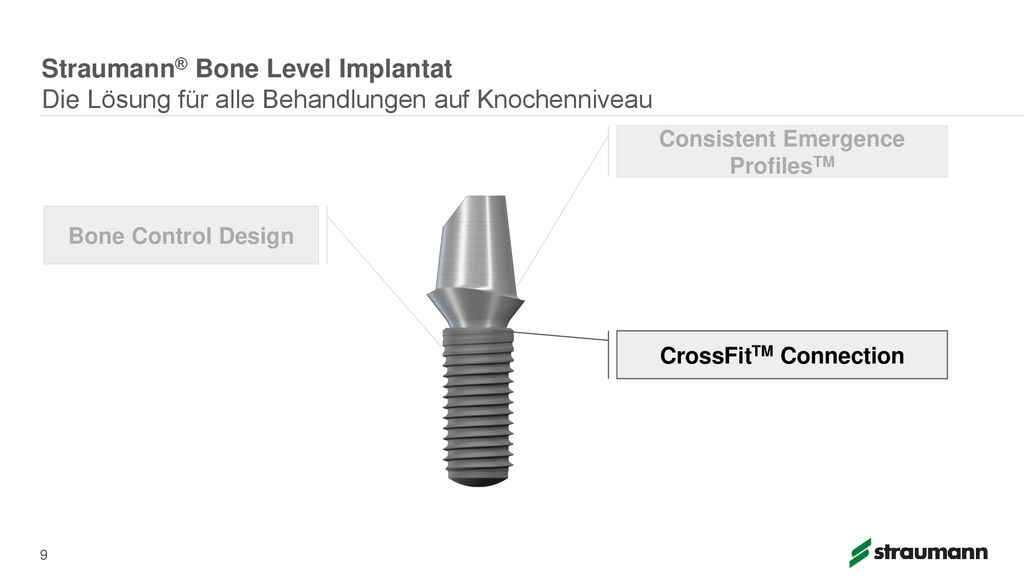

9 Consistent Emergence ProfilesTM CrossFitTM Connection
Straumann® Bone Level Implantat Die Lösung für alle Behandlungen auf Knochenniveau Consistent Emergence ProfilesTM Bone Control Design CrossFitTM Connection

10 Bone Level CrossFit- Verbindung
Konische Verbindung (15°) 4 Nuten Rotationssicherungselemente im Implantat

11 CrossFit Verbindung Weshalb unterschiedliche Verbindungen
Verschiedene Implantat Positionen Dies erfordert unterschiedliche Verbindungen und prothetische Konzepte bone level: arbeiten auf 45° Außenschulter nicht gegeben bone level: Sekundärteilsitz muss eindeutig fühlbar sein „feel the fit“ bone level: Flexibilität bei nicht optimal gesetzten Implantaten soft tissue level bone level

12 CrossFit Verbindung

13 CrossFit Verbindung Gleiche Funktionsbedürfnisse
Stabilität der Implantat- Sekundärteil Verbindung Flexibilität bei prothetischen Lösungen Präzision zwischen Implantat und Sekundärteil Einfachheit in der Anwendung

14 Konzept The concept of the synOcta® connection
Das Konzept der Bone Level Implantat Verbindung

15 CrossFitTM Verbindung berücksichtigt altbekannte Straumann Stärken (I)
Stabilität Merkmale: konische Verbindung (15°) Vorteile: 1. Krafteinleitung durch 15° Konus 2. sicherer Schraubensitz (15°) Flexibilität Vorteil: ca. 30° Flexibilität (z.B. für Abdrucknahme und prothetische Versorgung

16 Straumann Stärken (II)
15° Konus ~ 30°

17 Straumann Stärken (III)
Präzision Merkmale: 4 Nuten und 15° Konus Verbindung Vorteile: 1. Rotationsschutz zw. Implantat und Sekundärteil 2. konische Passung zw. Implantat und Sekundärteil Einfachheit Merkmale: 4 verschiedene Positionen auf Knochenniveau Vorteil: Einfaches Einsetzen der Komponenten 2. Flexibilität für Korrekturen der Achse

18 Straumann Stärken (IV)

19 Take Home Message Das Konzept der Bone Level Implantat Verbindung berücksichtigt alt- bekannte Straumann Stärken: Eindeutiges Einbringen durch die Führung der 4 Nuten bis in die Endposition der konischen Verbindung Prothetische Flexibilität und dauerhafte Stabilität durch konische Verbindung Präzision der Verbindung gegen Rotation durch orthogonale Passung zwischen Implantat und Sekundärteil Selbstführende Verbindung - Feel the Fit

20 Take Home Message synOcta® Verbindung
 Das beste Verbindungskonzept für Soft Tissue Implantate CrossFitTM Connection  Das beste Verbindungskonzept für Bone Level Implantate Beide Konzepte gewährleisten : Stabilität der Implantat-Sekundärteil Verbindung Flexibilität bei verblockten prothetischen Lösungen Präzision zwischen Implantat und prothetischer Restauration Einfachheit in der Anwendung

21 Take Home Message Home Message
▪ reduzierte Mikrobewegungen und minimierter Mikrospalt ▪ herausragende Langzeitstabilität und optimierte Belastungsverteilung ▪ vereinfachte Abdrucknahme selbst bei divergierenden positionierten Implantaten ▪ exakte Passung Implantat- Sekundärteil ▪ Dichtigkeit durch 15° Konus ▪ prothetische Flexibilität ▪ Einfache Abdrucknahme ▪ Rotationsschutz 4 Nuten

22 Verbindung Bone Level Soft Tissue Level

23 Gliederung Soft Tissue Implantate Massivsekundärteile synOcta
synOcta family synOcta vs Massivsekundärteile – Vergleich Bone Level Implantate CrossFit Abdrucknahme Sekundärteilniveau Abdrucknahme Implantatniveau

24 CrossFit vs. Morse Taper

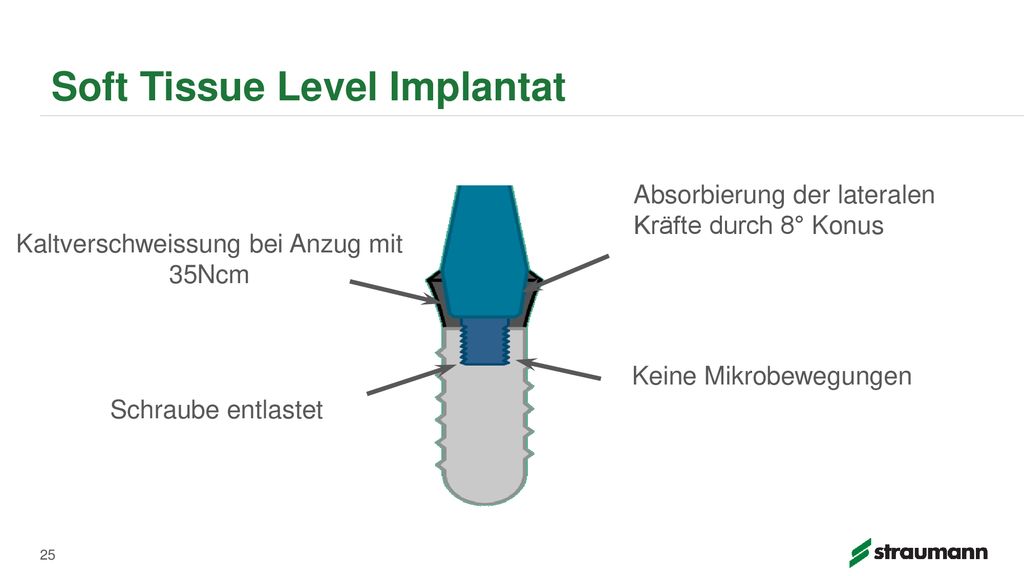

25 Soft Tissue Level Implantat
Absorbierung der lateralen Kräfte durch 8° Konus Kaltverschweissung bei Anzug mit 35Ncm Keine Mikrobewegungen Schraube entlastet

26 Massive- Sekundärteil
35 Ncm

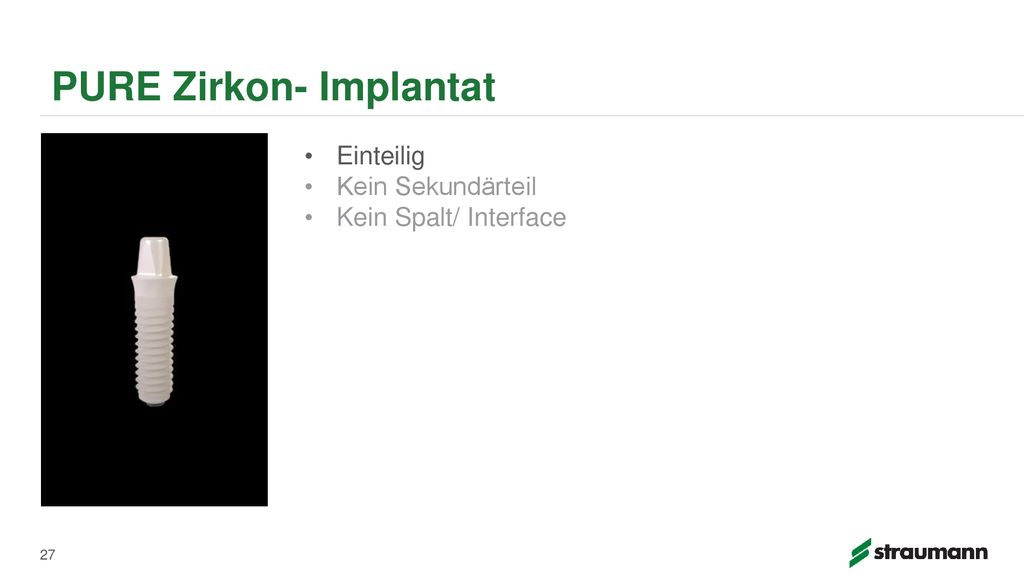

27 PURE Zirkon- Implantat
Einteilig Kein Sekundärteil Kein Spalt/ Interface
