1
im Bayerischen Landesamt für Umwelt
Stadt Straubing, Tiefbauamt „Straubinger Modell“ 36. Lehrerbesprechung im Bayerischen Landesamt für Umwelt 1
2
Gliederung Übersicht über die Kläranlage Straubing
Stadt Straubing, Tiefbauamt Gliederung Übersicht über die Kläranlage Straubing Problematik Klärschlammentwässerung Übersicht Landkreis Straubing-Bogen Umsetzung der Klärschlammannahme Kostenrechnungen Ausblick 2
3
Fließschema Klärwerk Straubing
Prozesswasserbehandlung Klärwerk Straubing
4
Platzbedarf Stromanschluss Prozesswasser
Problematik der Schlammentwässerung bei Kläranlagen der Größenklasse 1 und 2 Platzbedarf Stromanschluss Prozesswasser
5
Landkreis Straubing-Bogen
Insgesamt 61 Kläranlagen, davon: Gesamtausbaugröße: ca EW (ohne SR) Klärschlammanfall gesamt: ca m³/a
6

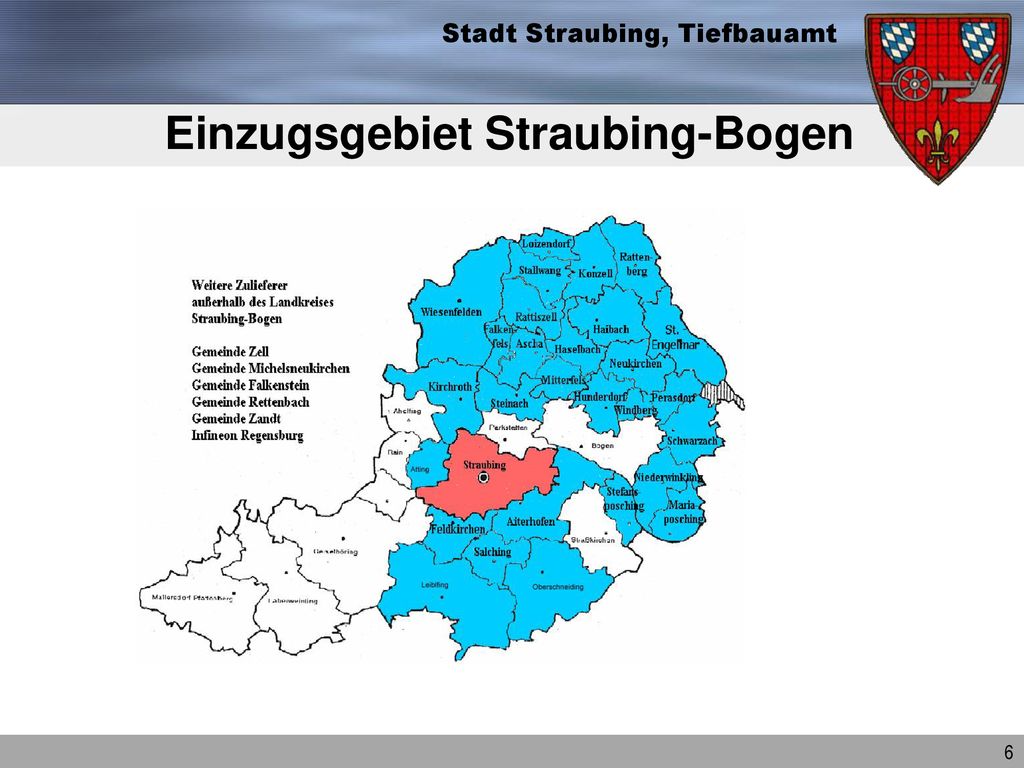

Einzugsgebiet Straubing-Bogen
7
Mitbehandlung von Fremdschlamm in der Praxis
Abschluß einer Zweckvereinbarung mit den Gemeinden, in der folgendes geregelt ist: Gegenstand der Vereinbarung Umfang und Zeiten der Klärschlammanfuhr, Anlieferungsplanung Zusammensetzung und Beschaffenheit des Klärschlamms, Haftung Überwachung / Kontrolle Kostenersatz, Übernahmepflicht
8
„STRAUBINGER MODELL“ - TECHNIK
Volumen 500 m³ Höhe 6 m Durchmesser 11 m Sohlneigung 20 °
9
Externe Klärschlammanlieferung
10

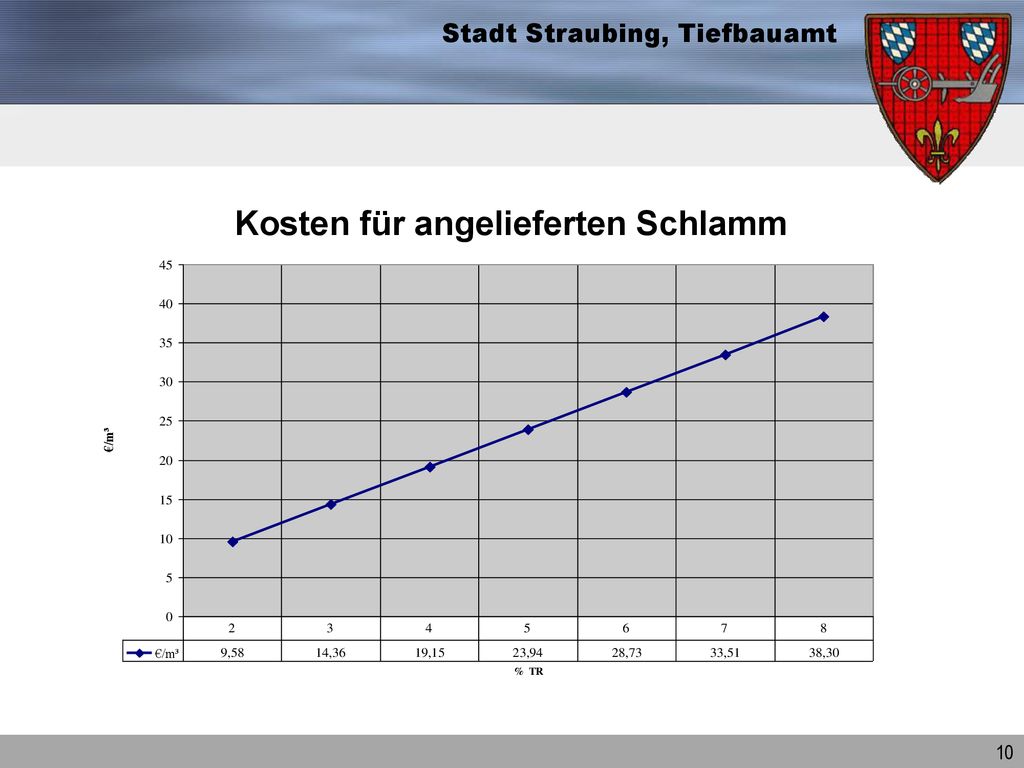

Kosten für angelieferten Schlamm pro m³ Klärschlamm mit 4 % TR
Kostenkalkulation pro m³ Klärschlamm mit 4 % TR Spezif. Fixkosten Verwertungskosten Entwässerung Prozesswasser 2,46 € 12,65 € 2,51 € 1,53 € Gesamtkosten/m³ RS bei 4 % TR 19,15 € 4,97 € 6,50 €
11
Entsorgungskosten (landwirtsch.):
Kostenrechnung Ausgegangen von einem durchschnittlichen Wasserverbrauch von 30 m³/E * a, errechnen sich Mehrkosten von ca. 4,00 €/E * a Beispiel: Kläranlage, GK 2 (5000 EW) Klärschlammanfall: ca. 800 m³/a Trinkwasserverbrauch: ca m³/a Entsorgungskosten (landwirtsch.): ca € ,2 Cent/m³ Abwasser Entsorgungskosten (thermisch): ca € Cent/m³ Abwasser Dies entspricht Mehrkosten, von ca. 3 Litern Benzin pro Einwohner und Jahr
12
Getrockneter Klärschlamm
Ausblick Kraftwerke E.ON - 85% Boxberg km - 3 % Mehrum 600 km - 5 % Buschhaus 530 km - 7 % Zolling 100 km 70 % H2O 15 % GV IST GR Heizwert 0 kJ/kg Getrockneter Klärschlamm Heizwert 10 kJ/kg Klärschlamm- asche Heizwert 0 kJ/kg
13

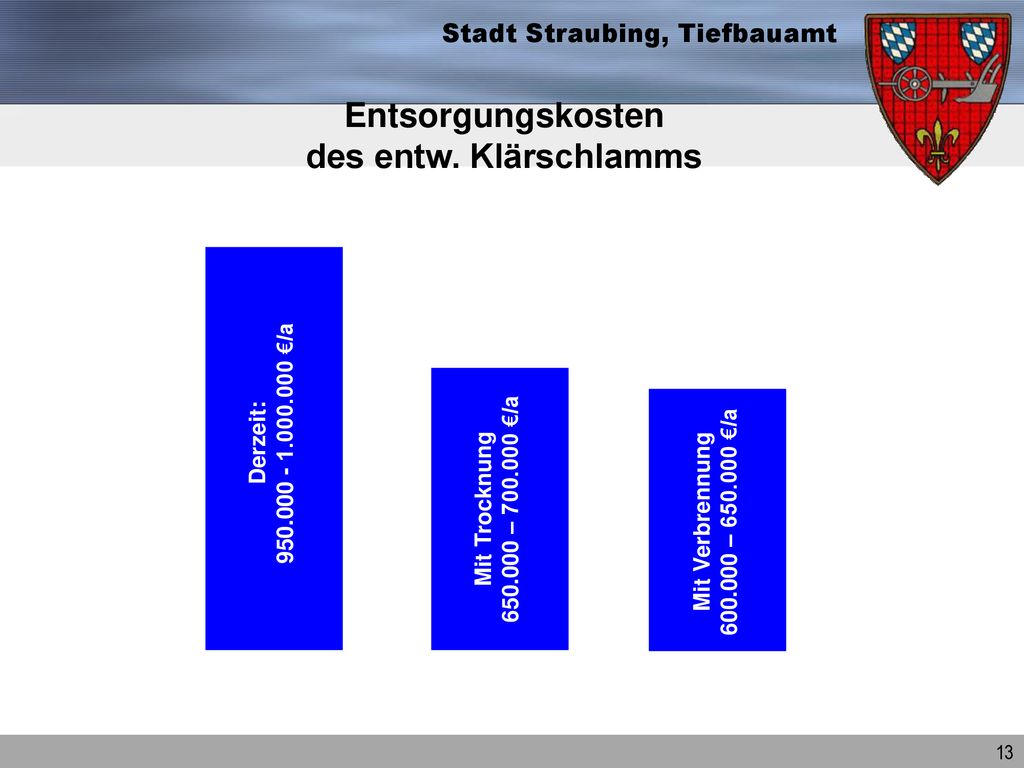

Entsorgungskosten des entw. Klärschlamms
Derzeit: €/a Mit Trocknung – €/a Mit Verbrennung – €/a Mittlere Jahreskosten über die nächsten 25 Jahre inklusiv Investkosten ab Austrag Schlammentwässerung
14
Einsparpotential ca. 10 – 15 %
Kostenkalkulation Spezif. Fixkosten 2,46 € 4,97 € 6,50 € 2,51 € Entwässerung Prozesswasser 1,53 € Verwertungskosten 12,65 € ca. 10,00 € ca. 16,50 € Gesamtkosten/m³ RS bei 4 % TR 19,15 € Einsparpotential ca. 10 – 15 %
15
Besten Dank für die geschätzte Aufmerksamkeit
