1 Kombispeichersystem

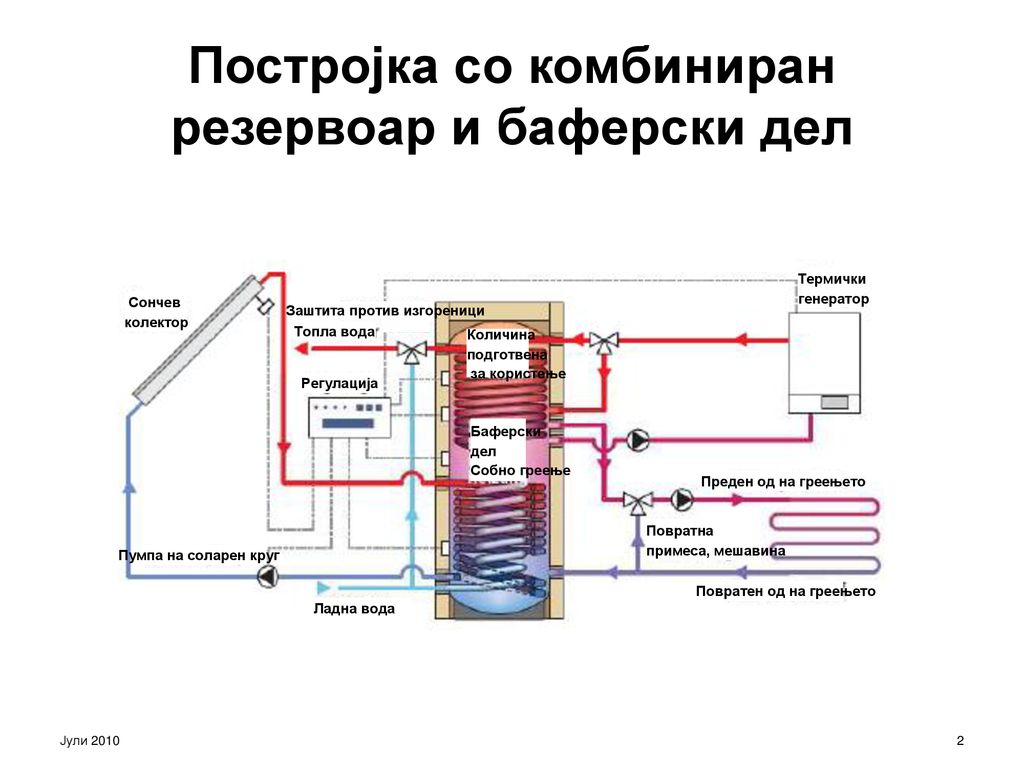

2 Постројка со комбиниран резервоар и баферски дел
Термички генератор Сончев колектор Заштита против изгореници Топла вода Количина подготвена за користење Регулација Баферски дел Собно греење Преден од на греењето Страна 5-9, да се објасни принципот, како и разликата со баферскиот резервоарски систем. Повратна примеса, мешавина Пумпа на соларен круг Повратен од на греењето Ладна вода Јули 2010 2 2

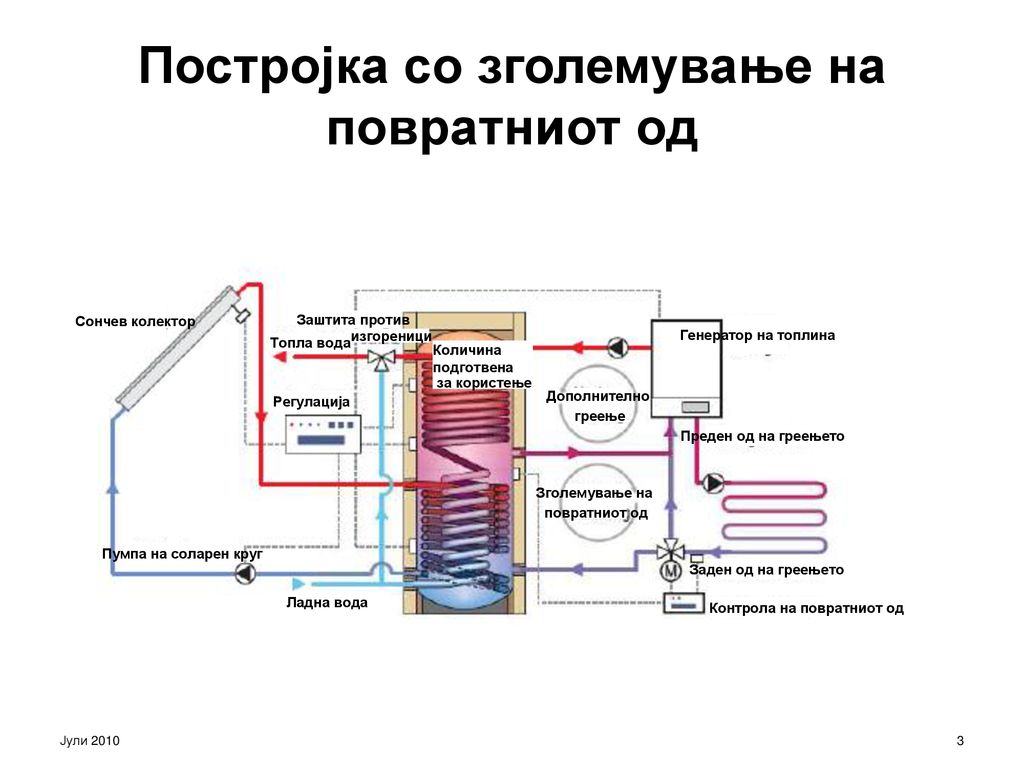

3 Постројка со зголемување на повратниот од
Сончев колектор Заштита против Генератор на топлина Топла вода изгореници Количина подготвена за користење Регулација Дополнително греење Преден од на греењето Страна 5-10, да се објасни принципот, како и разликата во однос на комбинираниот-бафер резервоар (претходната фолија). Овој принцип е најчестиот систем во Германија за грејна поддршка. Зголемување на повратниот од Пумпа на соларен круг Заден од на греењето Ладна вода Контрола на повратниот од Јули 2010 3 3

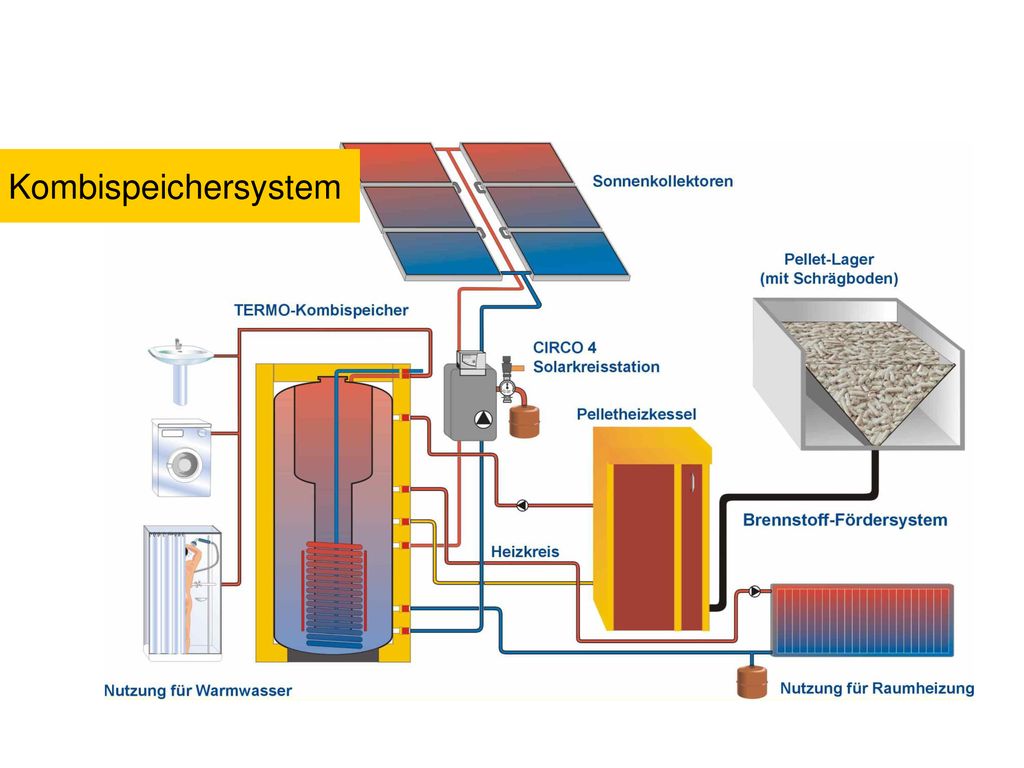

4 Комбиниран резервоарски систем
Сончеви колектори Склад за пелети (со накосен под) TERMO-комбиниран резервоар CIRCO 4 Станица на соларниот круг Pelletheizkessel Котел за дрвни пелети Страна 5-9, страна 5-10, овој принцип е можен исто и со станица за полнење со свежа вода. Гориво-транспортен систем Греен круг Користење за собно греење Користење за топла вода Јули 2010 4

5 Соларна понуда и термичка потреба во текот на годината
Потрошувачка на топлина за греење [1000 kWh] Понуда на соларна енергија [kWh/m2/месец] Потрошувачка на грејна топлина Објаснување: Кога стои на располагање сончевата енергија, кога најмногу е потребна енергијата (греење-во зима). Соларно зрачење Јан. Фев. Март Април Мај Јуни Јули Авг. Септ. Окт. Ное. Дек. Јан. п pотрошувачка на топла вода Јули 2010 5

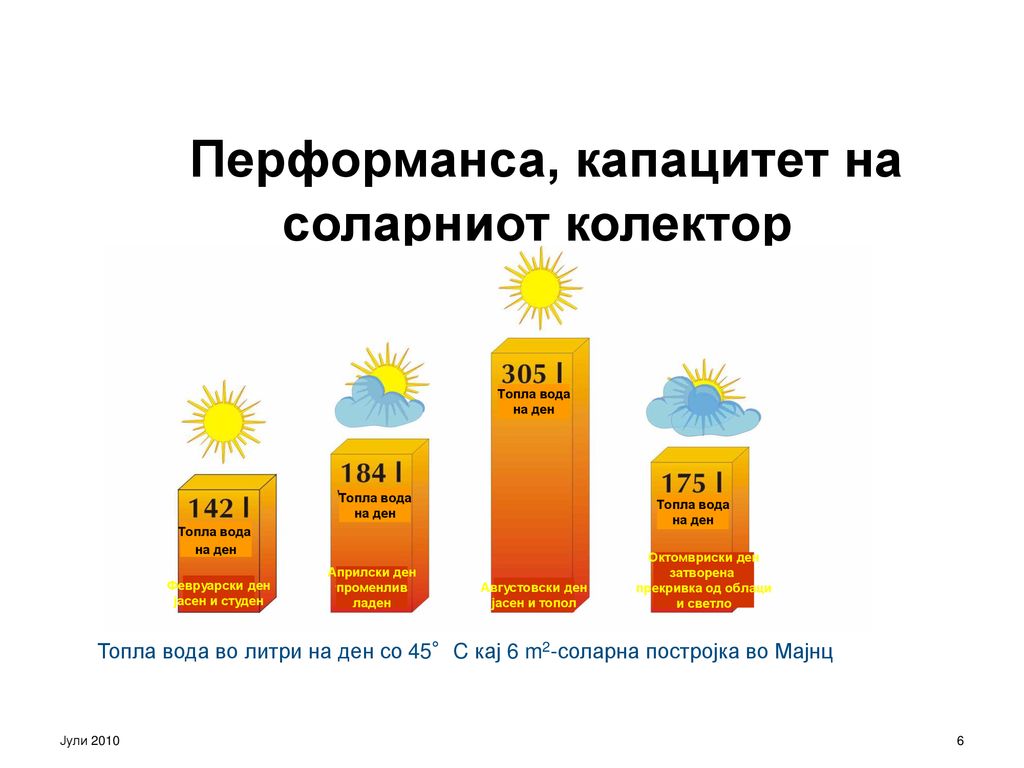

6 Перформанса, капацитет на соларниот колектор
Топла вода на ден Приход на соларната постројка во зависност од зрачењето. Топла вода на ден Топла вода на ден Топла вода на ден Октомвриски ден затворена прекривка од облаци и светло Априлски ден променлив ладен Февруарски ден јасен и студен Августовски ден јасен и топол Топла вода во литри на ден со 45°C кај 6 m2-соларна постројка во Мајнц Јули 2010 6

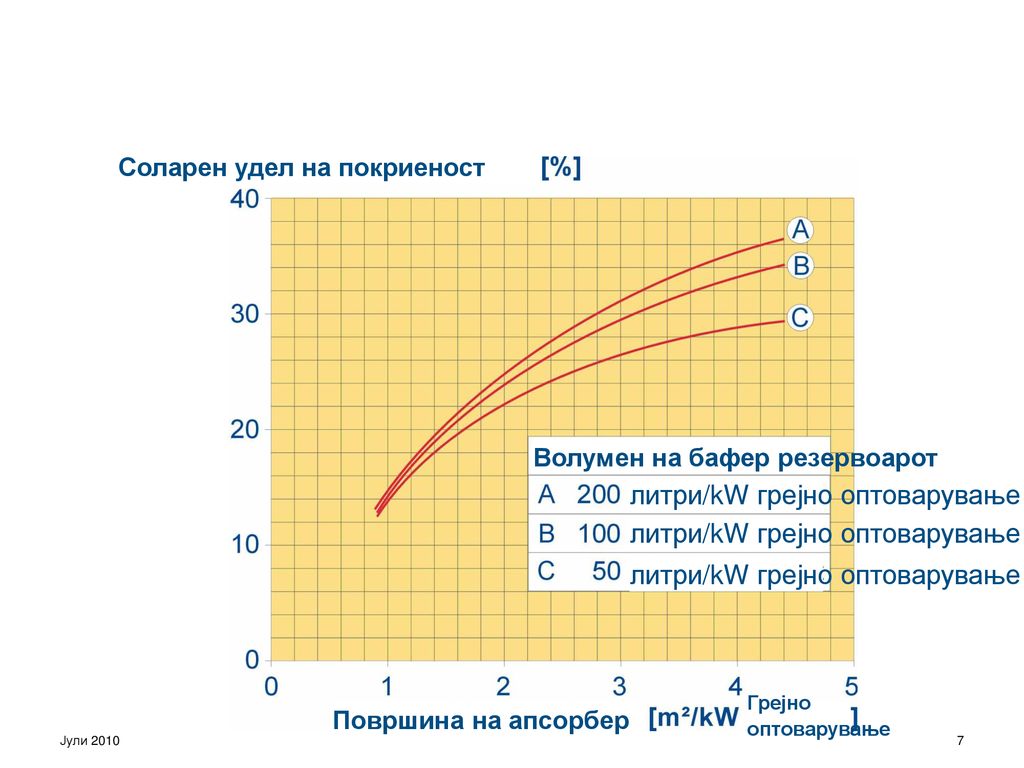

7 литри/kW грејно оптоварување литри/kW грејно оптоварување
Соларен удел на покриеност Волумен на бафер резервоарот литри/kW грејно оптоварување Дизајн дијаграм, страна 5-9 литри/kW грејно оптоварување литри/kW грејно оптоварување Површина на апсорбер Грејно оптоварување Јули 2010 7

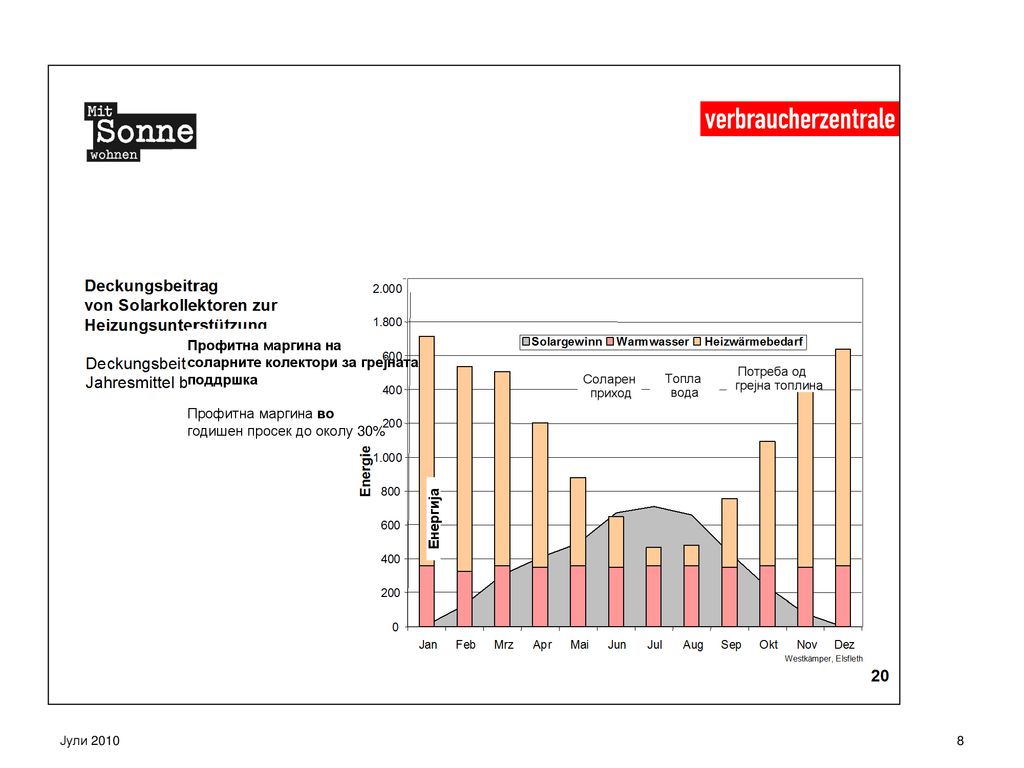

8 Профитна маргина на соларните колектори за грејната поддршка Профитна маргина во годишен просек до околу 30% Соларен приход Топла вода Потреба од грејна топлина Страна 5-19, страна Да се објасни разликата помеѓу соларниот степен на покриеност и системскиот степен на користење. Пример-задачата на страна 5-20 да се пресмета и реши во курсот. Енергија Јули 2010 8

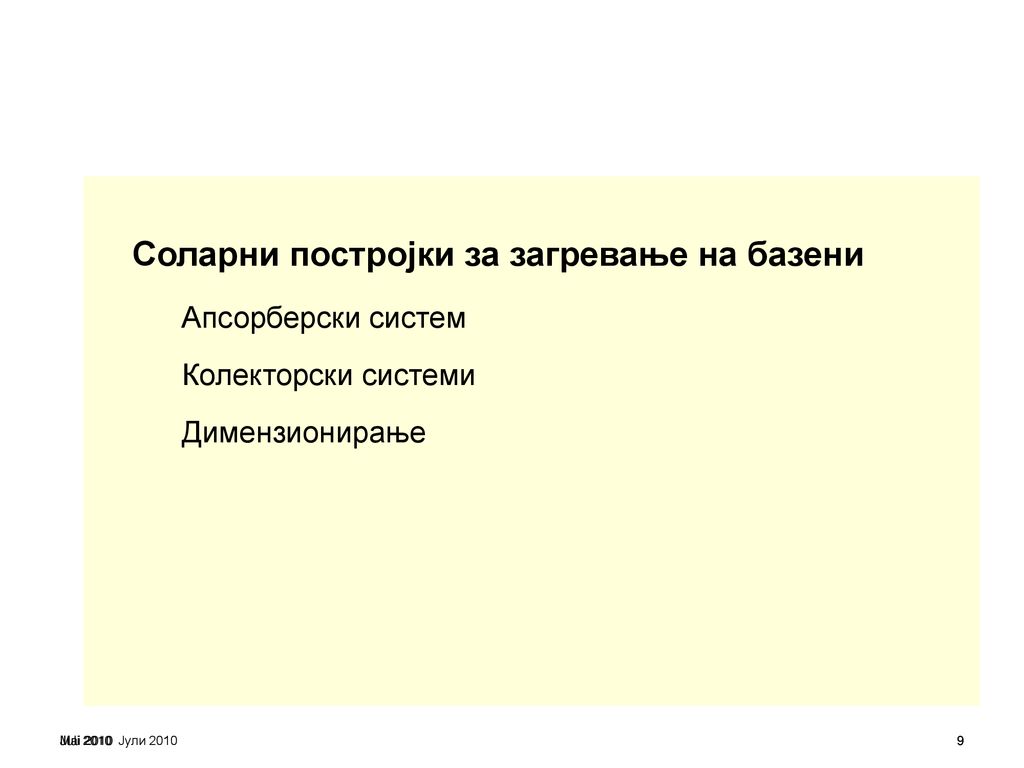

9 Соларни постројки за загревање на базени Апсорберски систем
Колекторски системи Димензионирање Страна 5-19, страна Да се објасни разликата помеѓу соларниот степен на покриеност и системскиот степен на користење. Пример-задачата на страна 5-20 да се реши во курсот. Juli Јули 2010 Mai 2010 9 9

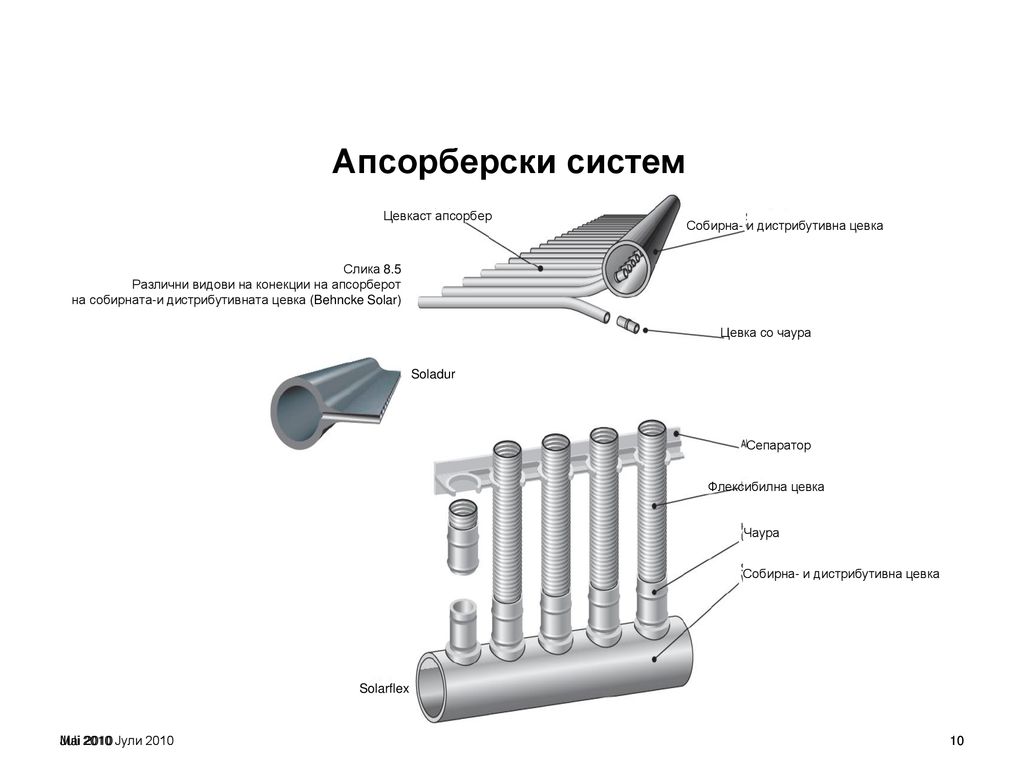

10 Собирна- и дистрибутивна цевка
Апсорберски систем Цевкаст апсорбер Собирна- и дистрибутивна цевка Слика 8.5 Различни видови на конекции на апсорберот на собирната-и дистрибутивната цевка (Behncke Solar) Цевка со чаура Soladur Сепаратор Флексибилна цевка Страна 5-19, страна Да се објасни разликувањето помеѓу соларниот степен на покриеност и системскиот степен на користење. Пример-задачата на страна 5-20 да се пресмета во курсот. Чаура Собирна- и дистрибутивна цевка Solarflex Mai 2010 Juli 2010 Јули 2010 10 10

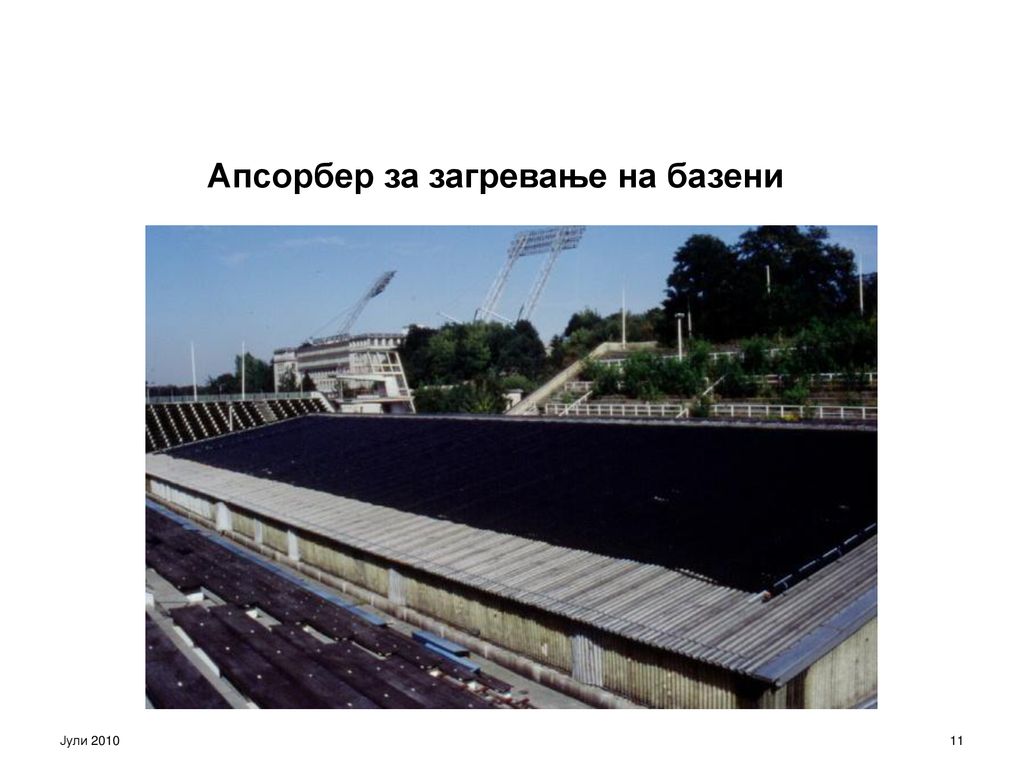

11 Апсорбер за загревање на базени
Јули 2010 11

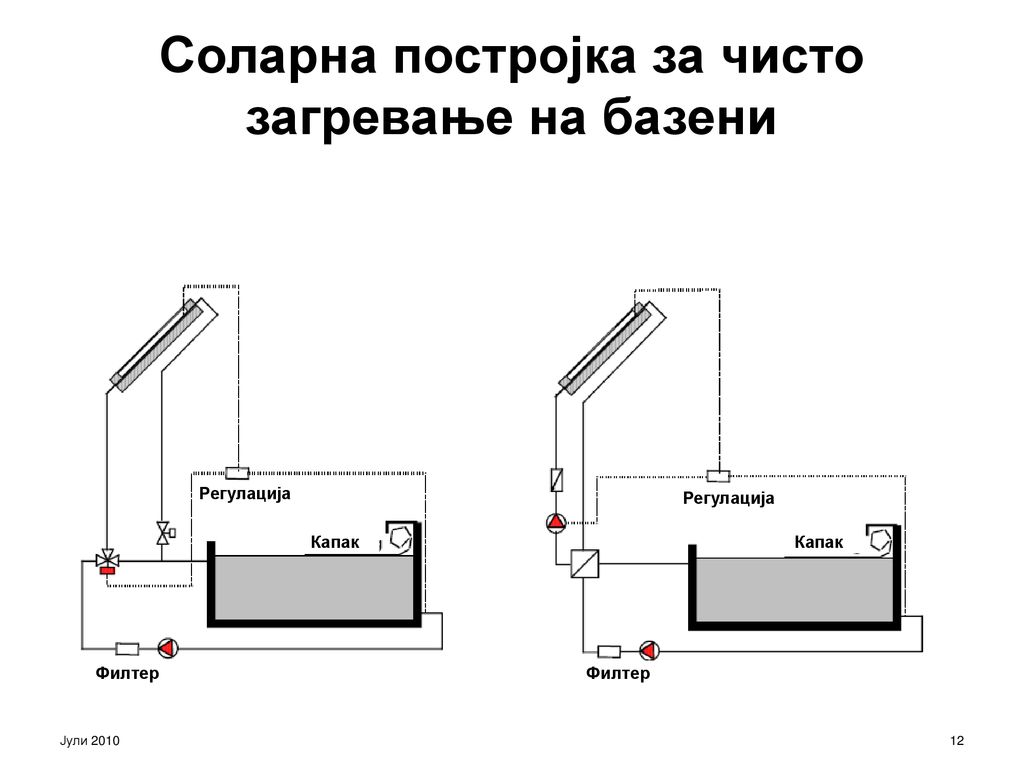

12 Соларна постројка за чисто загревање на базени
Страна 8-13 до страна 8-14 Регулација Регулација Капак Капак Филтер Филтер Јули 2010 12 12

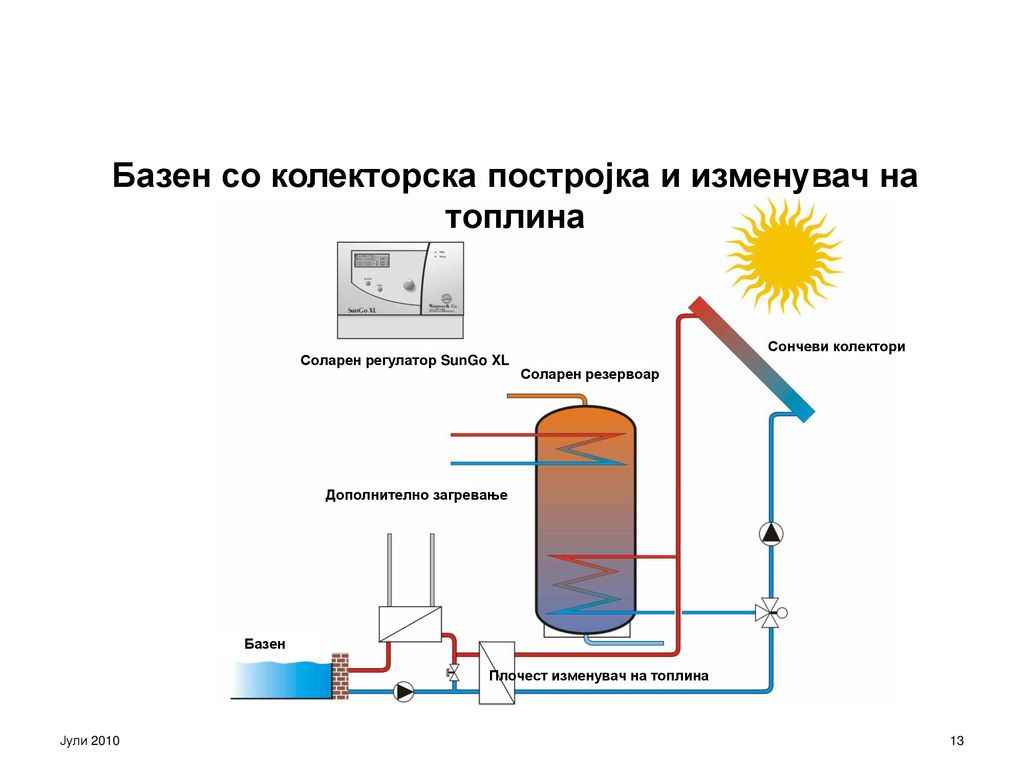

13 Базен со колекторска постројка и изменувач на топлина
Сончеви колектори Соларен регулатор SunGo XL Соларен резервоар Базен со колекторска постројка и изменувач на топлина, страна 8-20. Дополнително загревање Базен Плочест изменувач на топлина Јули 2010 13

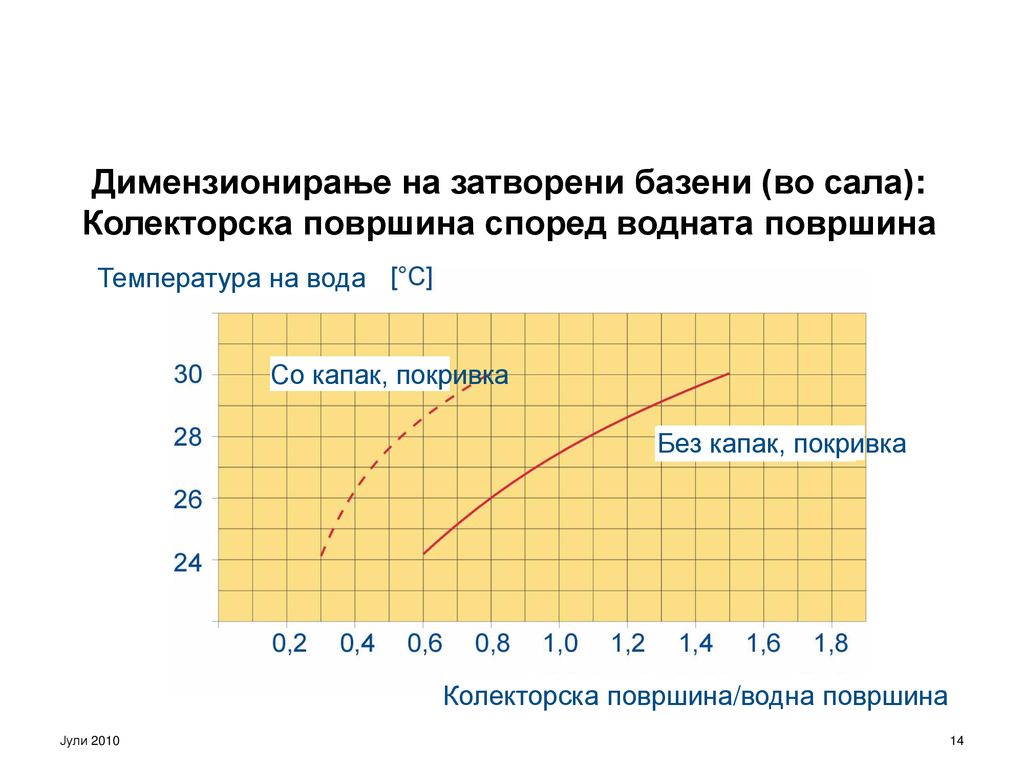

14 Димензионирање на затворени базени (во сала):
Колекторска површина според водната површина Температура на вода Со капак, покривка Без капак, покривка Страна 8-21 до страна 8-25 Овде се нуди, во наставата да се направи задачата за вежбање за шемите на постројките. 3 празни шеми (постројка за подготовка на топла вода, постројка за грејна поддршка, како и постројка за подготовка на водата во базените), мора да бидат исполнети од страна на учесниците на курсот. Заедничката дискусија за точното решение служи за тоа, да се провери, дали и колку напреднало разбирањето (за компонентите и постројките) на учесниците. Колекторска површина/водна површина Јули 2010 14

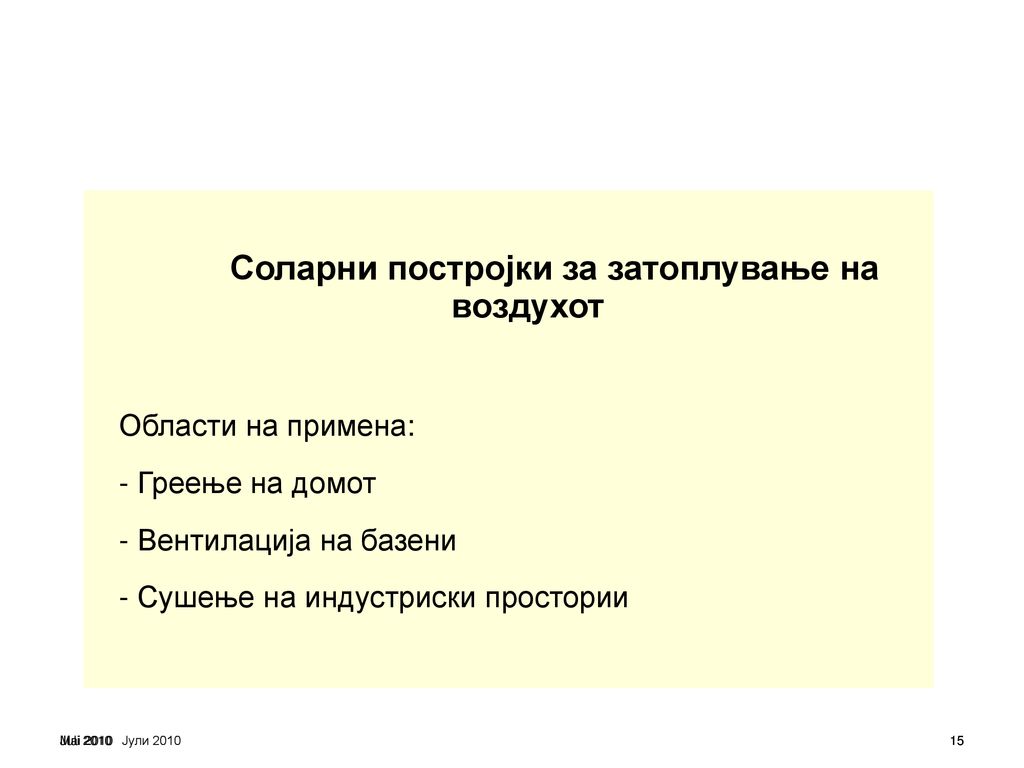

15 Соларни постројки за затоплување на воздухот
Области на примена: - Греење на домот - Вентилација на базени - Сушење на индустриски простории Страна 8-21 до страна 8-25 Juli Јули 2010 Mai 2010 15 15

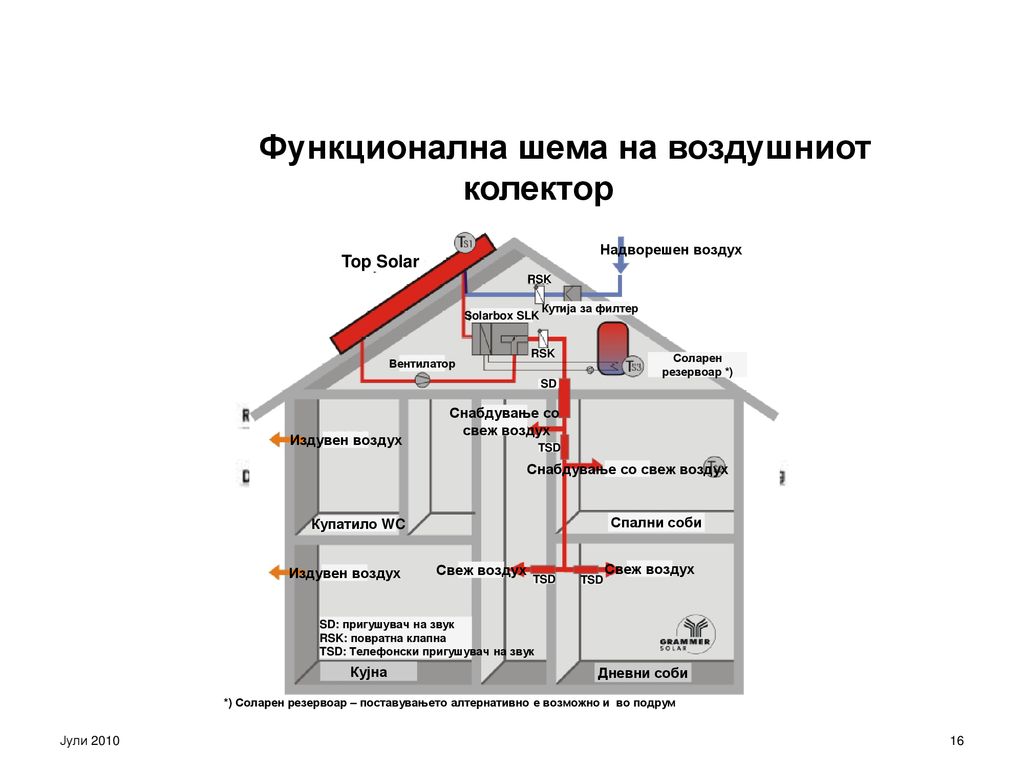

16 Снабдување со свеж воздух
Функционална шема на воздушниот колектор Надворешен воздух Top Solar RSK Кутија за филтер Solarbox SLK RSK Вентилатор Соларен резервоар *) SD Снабдување со свеж воздух Издувен воздух TSD Снабдување со свеж воздух Страна 9-5 до страна 9-9, особено страна 9-7 Купатило WC Спални соби Издувен воздух Свеж воздух Свеж воздух TSD TSD SD: пригушувач на звук RSK: повратна клапна TSD: Телефонски пригушувач на звук Кујна Дневни соби *) Соларен резервоар – поставувањето алтернативно е возможно и во подрум Јули 2010 16 16

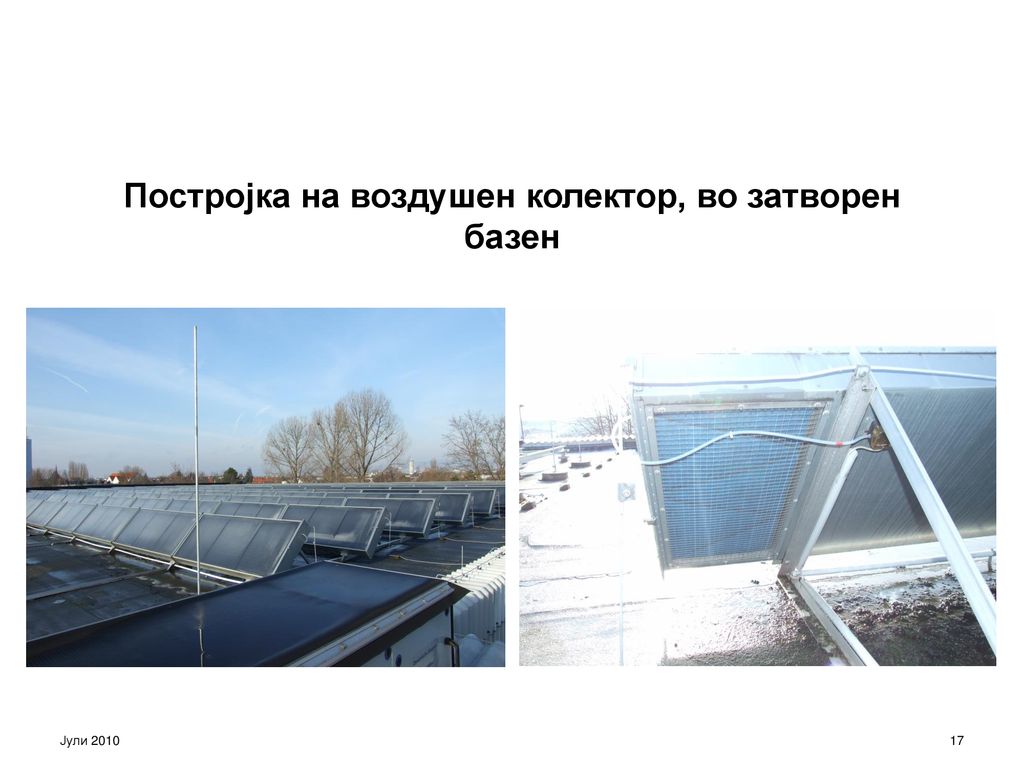

17 Постројка на воздушен колектор, во затворен базен
Страна 9-18, страна 9-19 Јули 2010 17 17

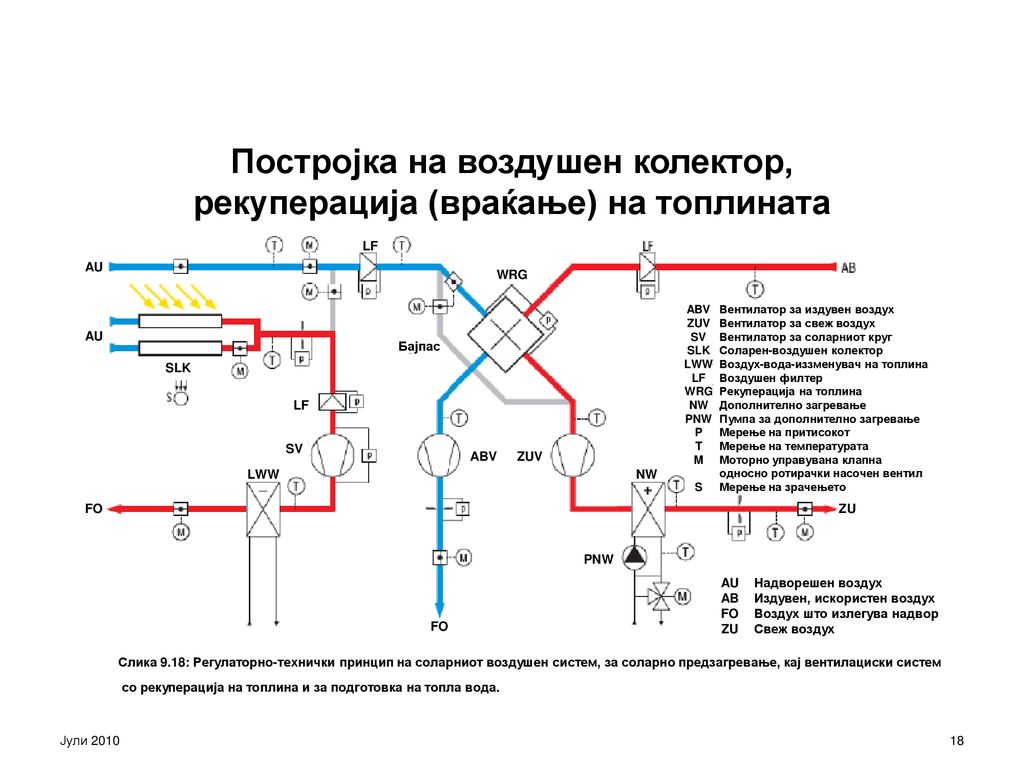

18 Постројка на воздушен колектор, рекуперација (враќање) на топлината
Постројка на воздушен колектор, рекуперација (враќање) на топлината LF AU WRG ABV ZUV SV SLK LWW LF WRG NW PNW P T M S Вентилатор за издувен воздух Вентилатор за свеж воздух Вентилатор за соларниот круг Соларен-воздушен колектор Воздух-вода-иззменувач на топлина Воздушен филтер Рекуперација на топлина Дополнително загревање Пумпа за дополнително загревање Мерење на притисокот Мерење на температурата Моторно управувана клапна односно ротирачки насочен вентил Мерење на зрачењето AU Бајпас SLK LF SV ABV ZUV LWW NW Страна 9-18 FO ZU PNW AU AB FO ZU Надворешен воздух Издувен, искористен воздух Воздух што излегува надвор Свеж воздух FO Слика 9.18: Регулаторно-технички принцип на соларниот воздушен систем, за соларно предзагревање, кај вентилациски систем со рекуперација на топлина и за подготовка на топла вода. Јули 2010 18 18

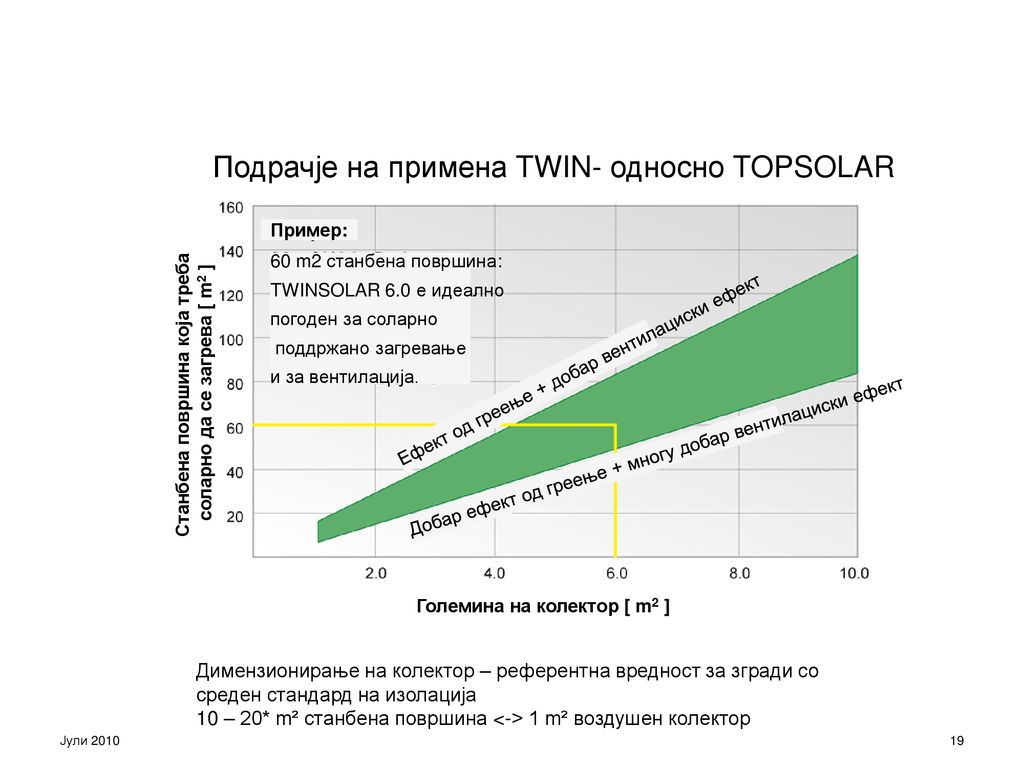

19 Подрачје на примена TWIN- односно TOPSOLAR
Пример: 60 m2 станбена површина: TWINSOLAR 6.0 е идеално погоден за соларно поддржано загревање и за вентилација. Станбена површина која треба соларно да се загрева [ m2 ] Ефект од греење + добар вентилациски ефект Добар ефект од греење + многу добар вентилациски ефект Страна 9-28 до страна 9-30, евентуално примерот на страна 9-30 заеднички да се пресмета во курсот. Големина на колектор [ m2 ] Димензионирање на колектор – референтна вредност за згради со среден стандард на изолација 10 – 20* m² станбена површина <-> 1 m² воздушен колектор Јули 2010 19 19

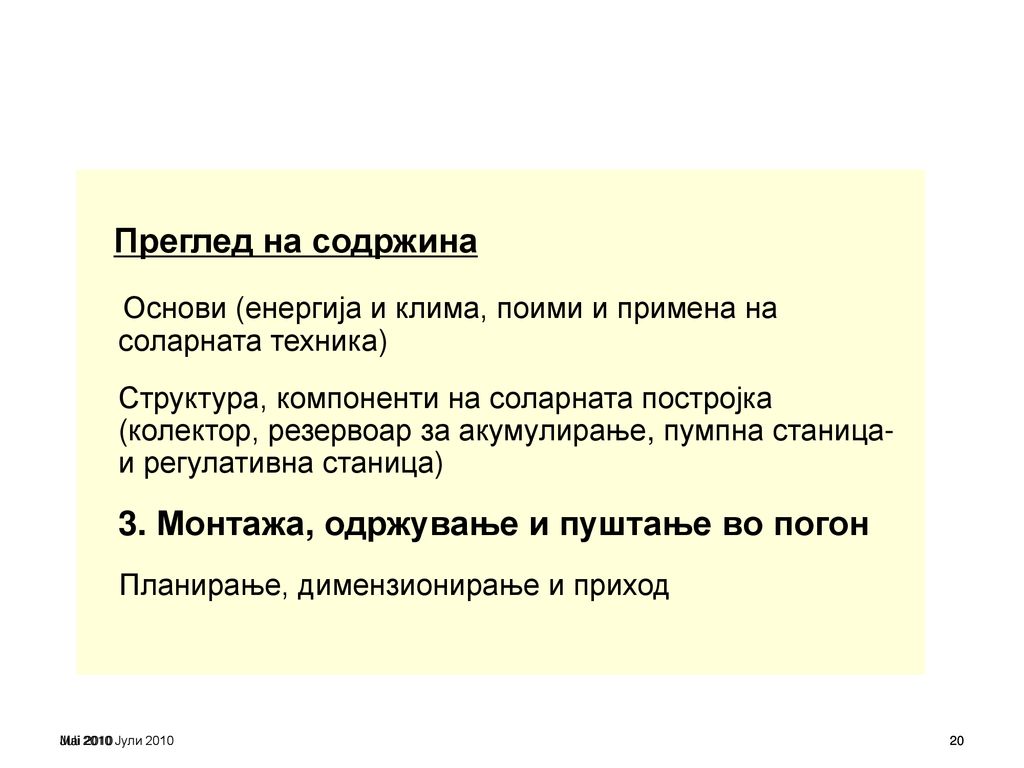

20 Основи (енергија и клима, поими и примена на соларната техника)
Преглед на содржина Основи (енергија и клима, поими и примена на соларната техника) Структура, компоненти на соларната постројка (колектор, резервоар за акумулирање, пумпна станица- и регулативна станица) 3. Монтажа, одржување и пуштање во погон Планирање, димензионирање и приход Mai 2010 Juli 2010 Јули 2010 20 20 20

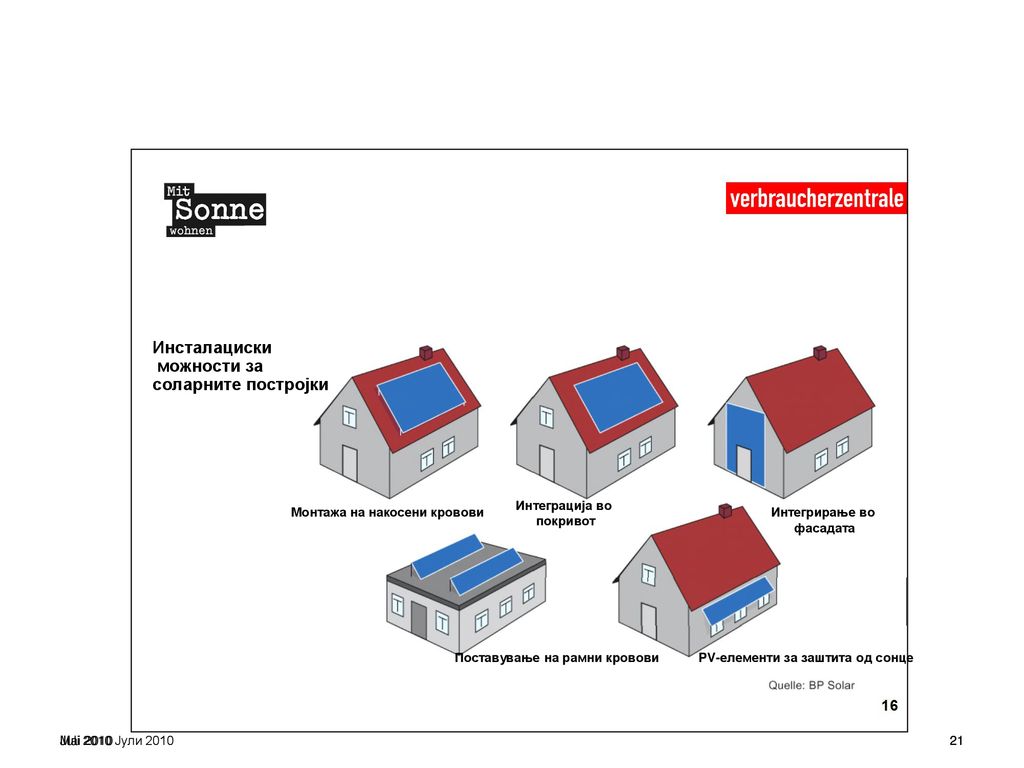

21 Инсталациски можности за соларните постројки
Страна 9-28 до страна 9-30, евентуално примерот на страна 9-30 заеднички да се пресмета во курсот. Монтажа на накосени кровови Интеграција во покривот Интегрирање во фасадата Поставување на рамни кровови PV-елементи за заштита од сонце Mai 2010 Juli 2010 Јули 2010 21 21 21

22 Безбедност на кровот Висина на олук Раб на облога Германско друштво за сончева енергија (DGS), поглавје 6, страна 6 – 15 до Слика 4.5: При монтажата на покрив, треба да бидат земени предвид низа регулативи за заштита од несреќи, кои што особено се однесуваат на заштитата против паѓање. Juli Јули 2010 Mai 2010 22 22 22

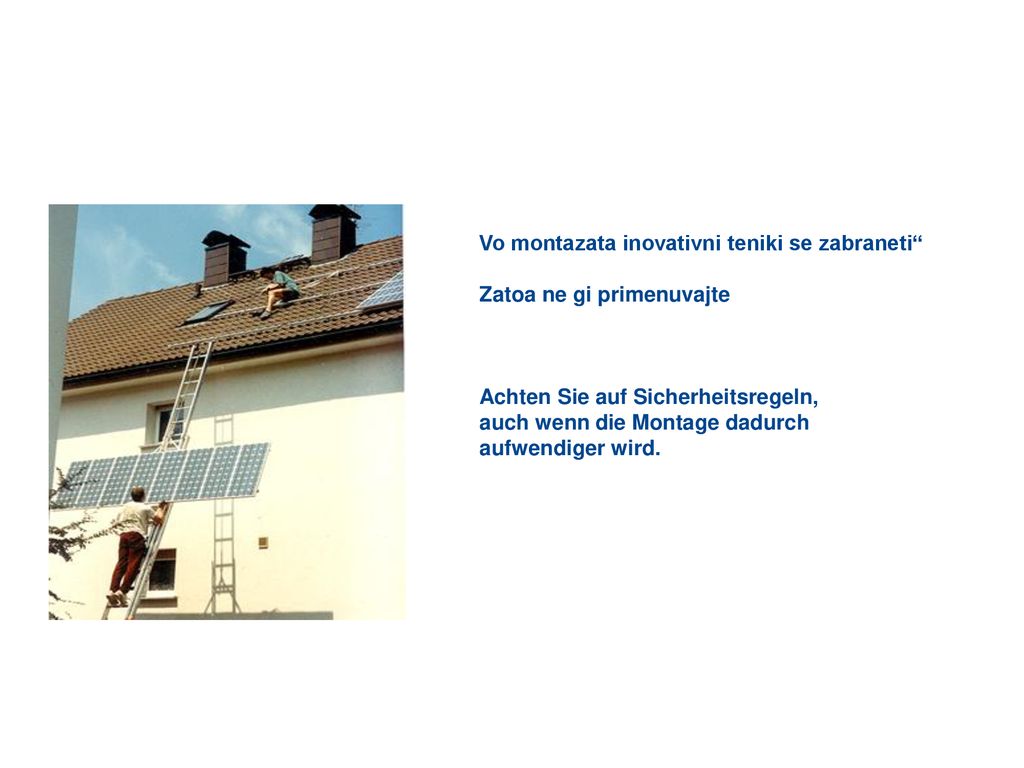

23 Vo montazata inovativni teniki se zabraneti“
Zatoa ne gi primenuvajte Achten Sie auf Sicherheitsregeln, auch wenn die Montage dadurch aufwendiger wird.

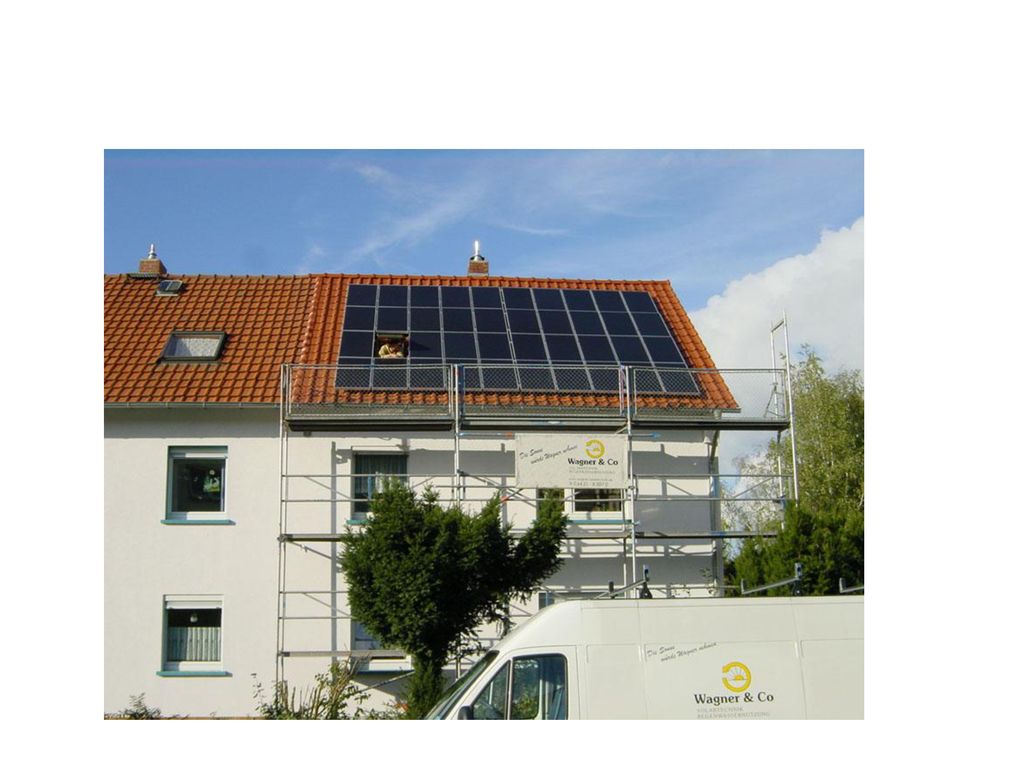

24

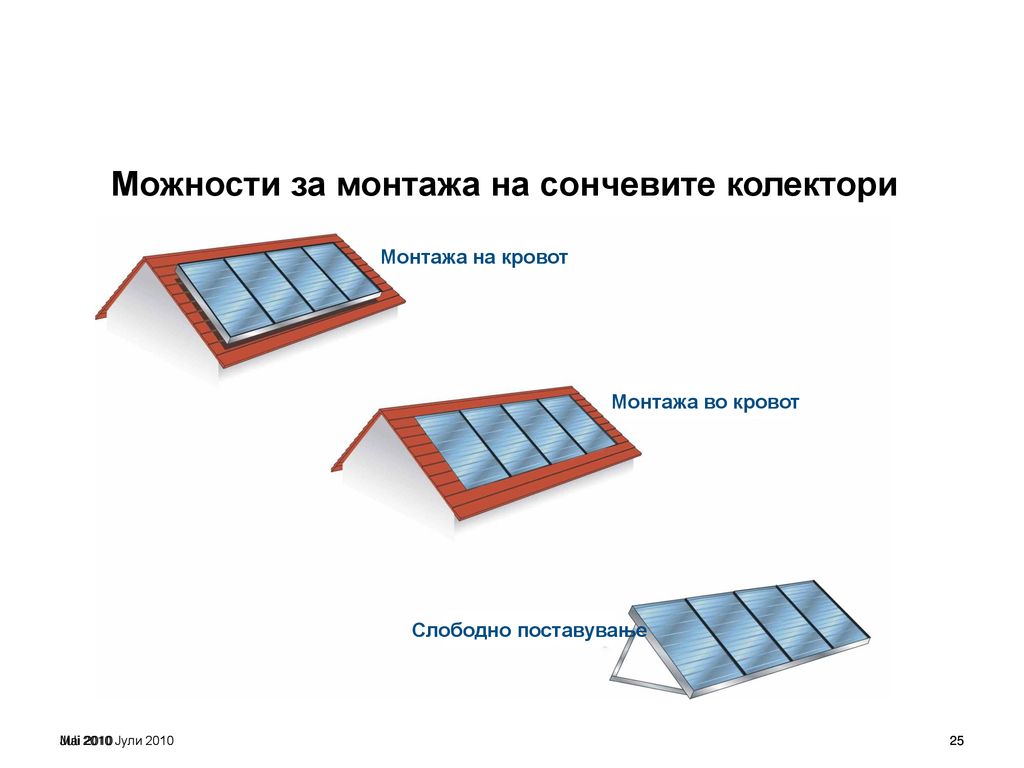

25 Можности за монтажа на сончевите колектори
Монтажа на кровот Монтажа во кровот Монтажа на колектори, германско друштво за сончева енергија (DGS), фолдер 6 – 30 ff. Слободно поставување Juli 2010 Јули 2010 Mai 2010 25 25 25
