Opto- elektronische Sensoren
2
Optoelektronische Sensoren Was benötigen wir
Betriebsmittel Die erkennen ob sich Ein Zustand, Eine Entfernung Eine Temperatur Ein Druck Eine ….sonst noch was Geändert hat
3
Optoelektronische Sensoren Betriebsmittel
Sie wandeln Licht Mechanische Flüssige in elektrische Signale Gasförmige Sonstige Signale
4
Optoelektronische Sensoren Sensorunterteilung
Binäre Sensoren Digitale Sensoren Analoge Sensoren
5
Optoelektronische Sensoren Messgrößen
Länge Dehnung Zeit Masse Temperatur Licht, Lichtstärke Geschwindigkeit, Winkelgeschwindigkeit Moment Druck Dicke u.s.w………
6
Optoelektronische Sensoren Sensor-Arten
Binäre Digitale Analoge
7
Optoelektronische Sensoren Sensor-Arten
Grenztaster
8
Optoelektronische Sensoren Sensor-Arten
Induktive Sensoren
9
Optoelektronische Sensoren Sensor-Arten
Induktive Sensoren
10
Optoelektronische Sensoren Sensor-Arten

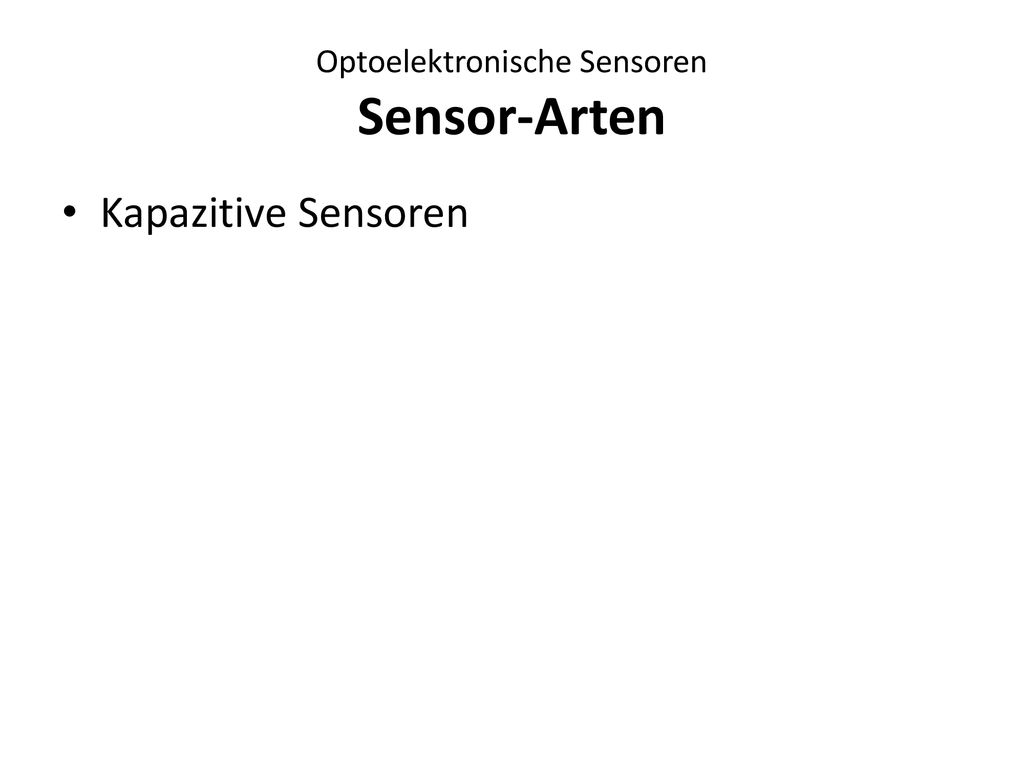

Kapazitive Sensoren
11
Optoelektronische Sensoren Sensor-Arten
12
Optoelektronische Sensoren Sensor-Arten
Passiv Infrarot Melder
13
Optoelektronische Sensoren
Prinzip Lichtstrahl Lichtmenge
14
Optoelektronische Sensoren Prinzip
Aussenden eines Lichtstrahles Unterbrechung Reflektiert
15
Optoelektronische Sensoren Was messe ich
Licht Wellen Lichtgeschwindigkeit ( km/sek) Arbeitsspektrum Auge (400 – 800 nm) Infrarot ( nm)
16
Optoelektronische Sensoren Reflexionsarten
Spiegelung Trippelreflexion Lichtbrechung Totalreflektion und Polarisations-Filter
17

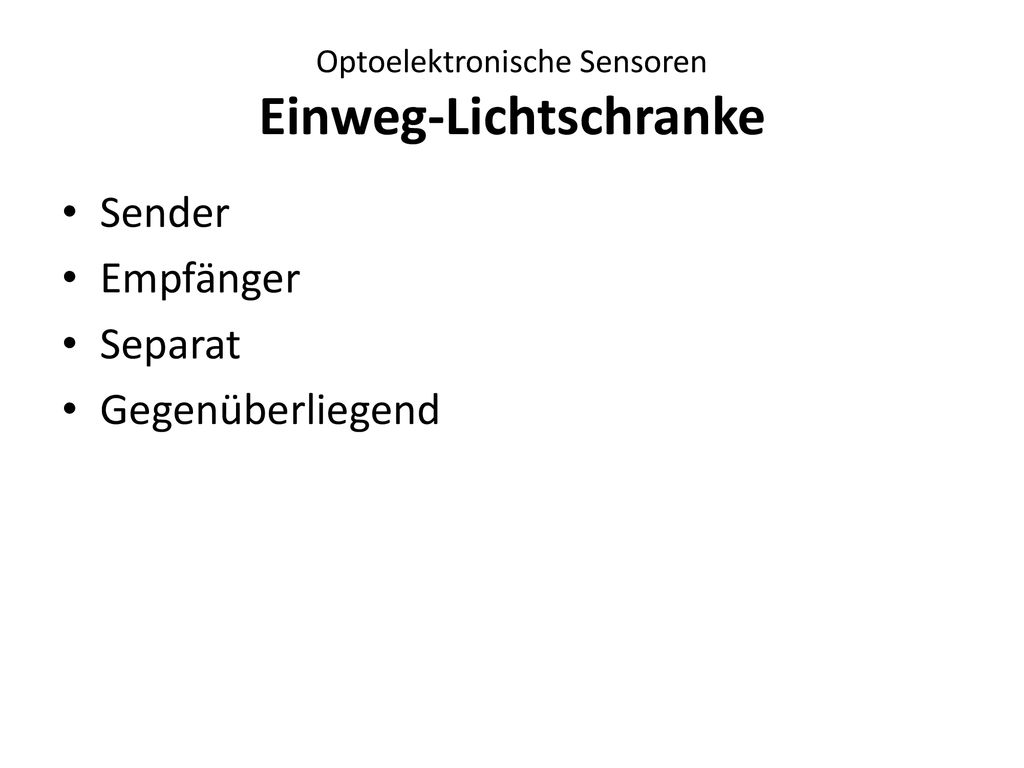

Optoelektronische Sensoren Einweg-Lichtschranke
Sender Empfänger Separat Gegenüberliegend
18
Optoelektronische Sensoren Reflektions Lichtschranke
Sender Empfänger Gleiches Gehäuse
19
Optoelektronische Sensoren Reflektions-Lichttaster
Sender Empfänger Selbes Gehäuse
20
Optoelektronische Sensoren Sensor-Lichtwellenleiter
Einweg Reflektionslichttaster Anschraubbar Eine Einheit Lwl-Prinzip (Totalrefexion)
21
Optoelektronische Sensoren Elektronik
Prinzipieller Aufbau Anwendungshinweis Schaltungsarten Hellschaltung Dunkelschaltung Vorausfallanzeige Wiederholgenauigkeit Explosionsgefahr
22
Optoelektronische Sensoren Auswahlkriterien
Zu messendes Objekt Messparameter Umwelteinflüsse Funktionsreserve Dimension des Objektes Genauigkeit
