1 Sicheres Alarmieren mit dem FibroLaser System
Willkommen im Versuchsstollen Hagerbach Tunnelsicherheit Sicheres Alarmieren mit dem FibroLaser System Manfred Mägerle: Präsentation Julian Engelhardt: Feuershow 11/18/2018 FibroLaser System, Manfred Maegerle

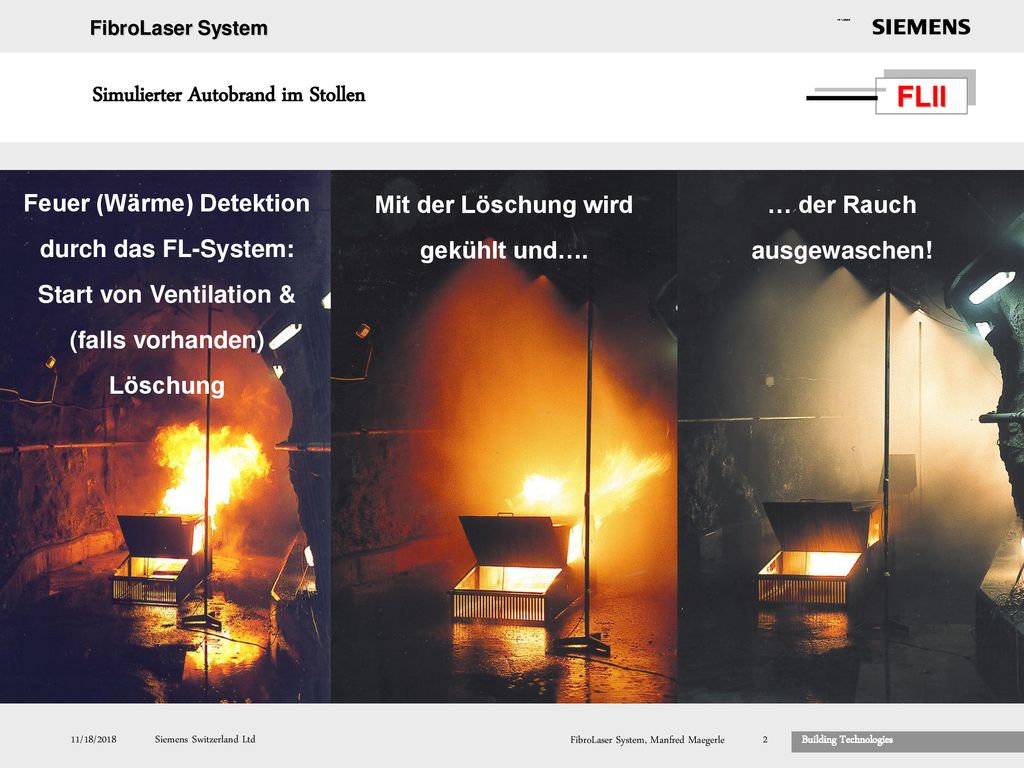

2 Mit der Löschung wird gekühlt und…. … der Rauch ausgewaschen!
Simulierter Autobrand im Stollen Feuer (Wärme) Detektion durch das FL-System: Start von Ventilation & (falls vorhanden) Löschung Mit der Löschung wird gekühlt und…. … der Rauch ausgewaschen! 11/18/2018 FibroLaser System, Manfred Maegerle

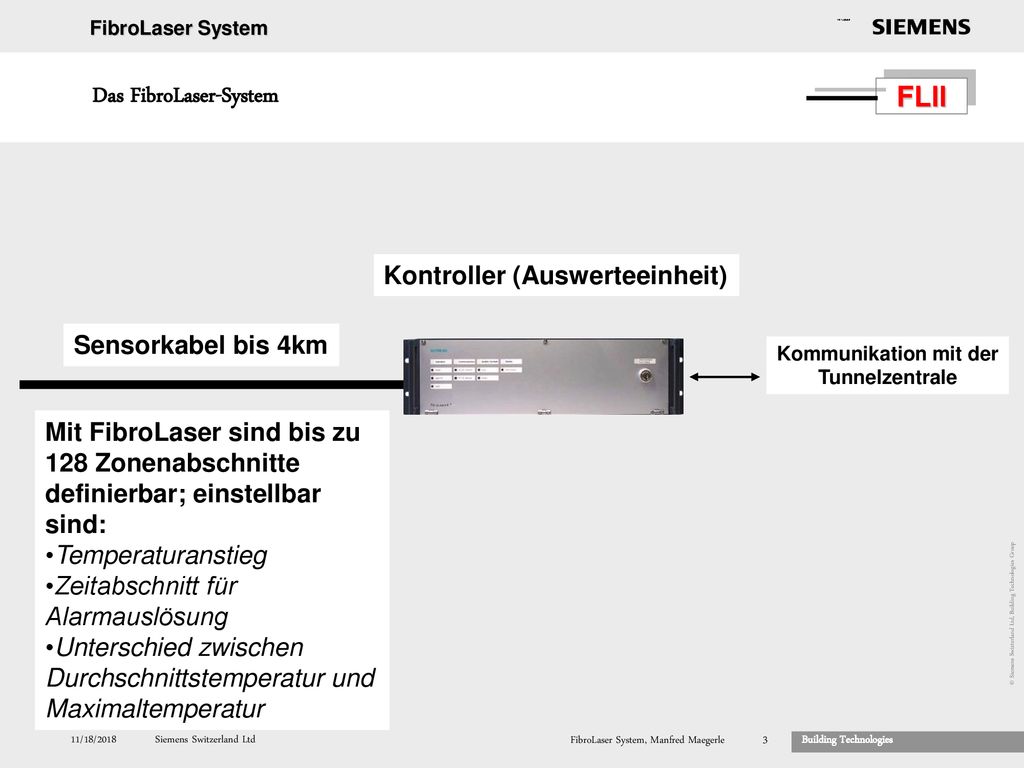

3 Das FibroLaser-System
Kontroller (Auswerteeinheit) Sensorkabel bis 4km Kommunikation mit der Tunnelzentrale Mit FibroLaser sind bis zu 128 Zonenabschnitte definierbar; einstellbar sind: Temperaturanstieg Zeitabschnitt für Alarmauslösung Unterschied zwischen Durchschnittstemperatur und Maximaltemperatur Original t_fibrol_e.ppt The system consists of two mainparts: Sensorcable and controller. Sensorcable: Max 128 sectors (zones) can be programmed in a tunnel sensor cable detects temperature and temperature increase per time unit >gradient this is very importent with higher windspeeds (appr. > 2m/s) the sensor cable can even measure radiation of heat Controller is controlling the sensor, sending laser-light and evaluating the backscattered signals is communicating with higher systems gives 9 zone alarms and 1 fault output 11/18/2018 FibroLaser System, Manfred Maegerle

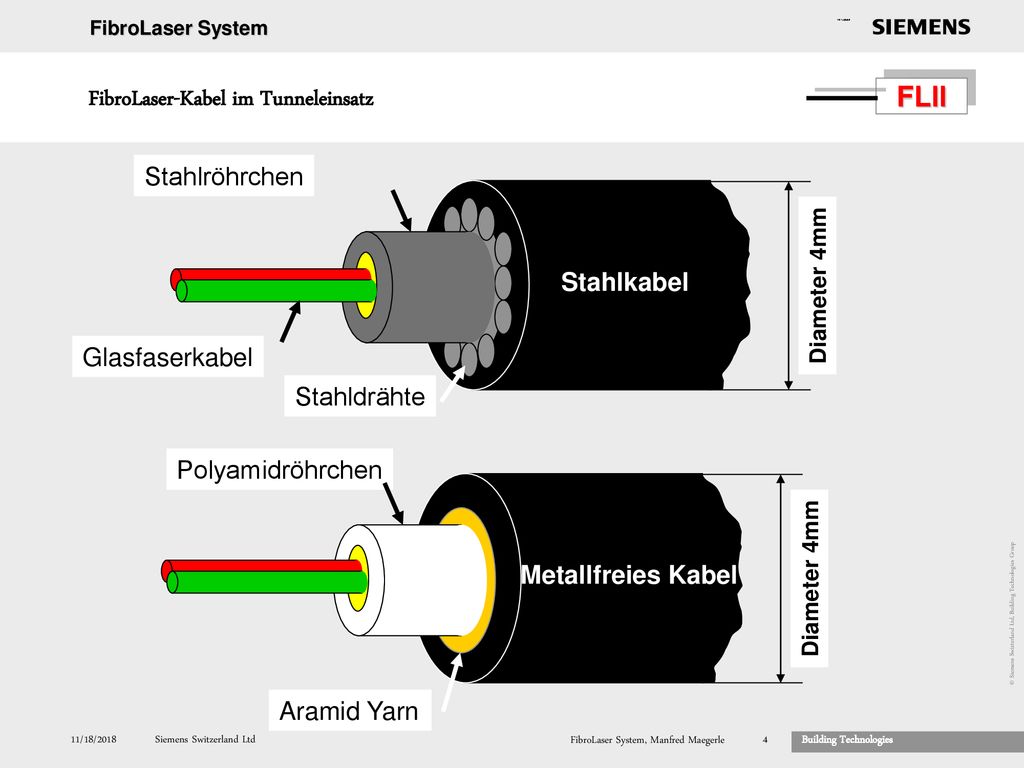

4 FibroLaser-Kabel im Tunneleinsatz
Stahlröhrchen Stahlkabel Diameter 4mm Glasfaserkabel Stahldrähte Polyamidröhrchen Wenn der Zonenmittelwert um zB 15° überschritten wird wird Alarm ausgelöst Metallfreies Kabel Diameter 4mm Aramid Yarn 11/18/2018 FibroLaser System, Manfred Maegerle

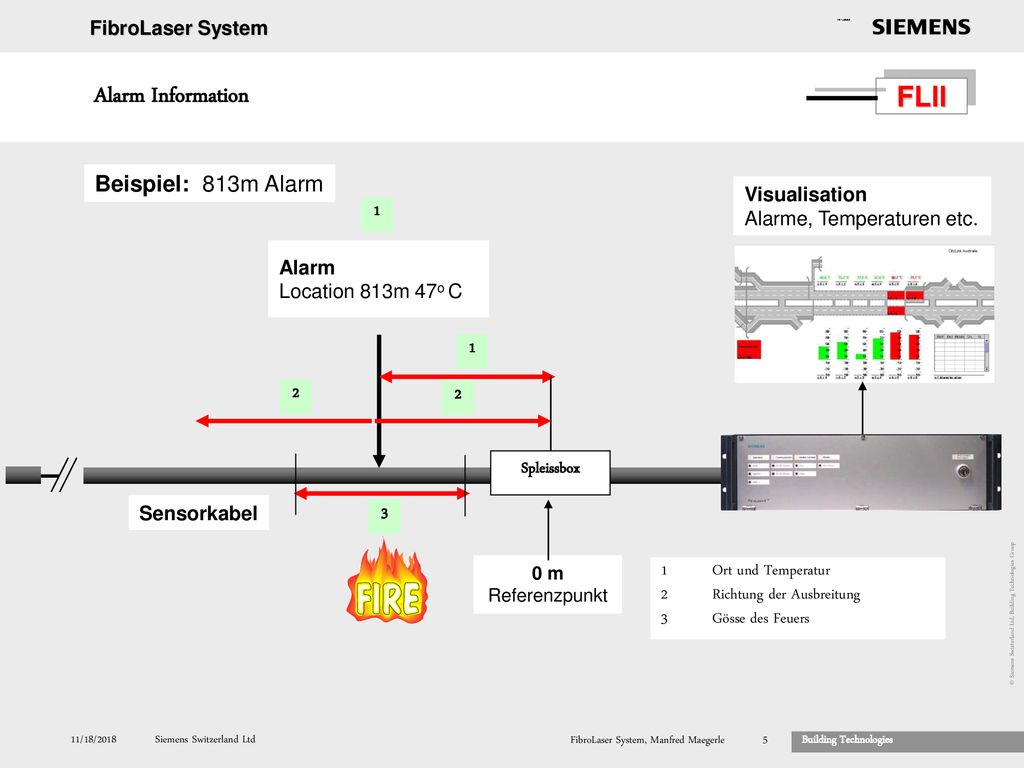

5 Alarm Information Beispiel: 813m Alarm Visualisation
Alarme, Temperaturen etc. 1 Alarm Location 813m 47o C 1 2 2 Spleissbox Sensorkabel 3 Ortsauflösung als Teil des linearen Brandmelders entspricht der Datenpunkt einem einzelnen Melder variabel: 1,5m, 3m, 6m etc Temperatur entlang der Ortsauflösung (im Datenpunkt) wird die Temperatur gemittelt >> angezeigter Temperaturwert Datenpunkt: „Temperaturmittelwert über die Ortsauflösung“ definiert, welcher Datenpunkt gemeint ist, in Meter vom Referenzpunkt Null 0 m Referenzpunkt Ort und Temperatur Richtung der Ausbreitung Gösse des Feuers 11/18/2018 FibroLaser System, Manfred Maegerle

6 Road Tunnel (redundant), Monte Bianco Road Tunnel, Autostrada Brennero
FL Tunnel Referenzen: Straßentunnel Monte Bianco und Brenner Road Tunnel (redundant), Monte Bianco Road Tunnel, Autostrada Brennero Wenn der Zonenmittelwert um zB 15° überschritten wird wird Alarm ausgelöst 11/18/2018 FibroLaser System, Manfred Maegerle

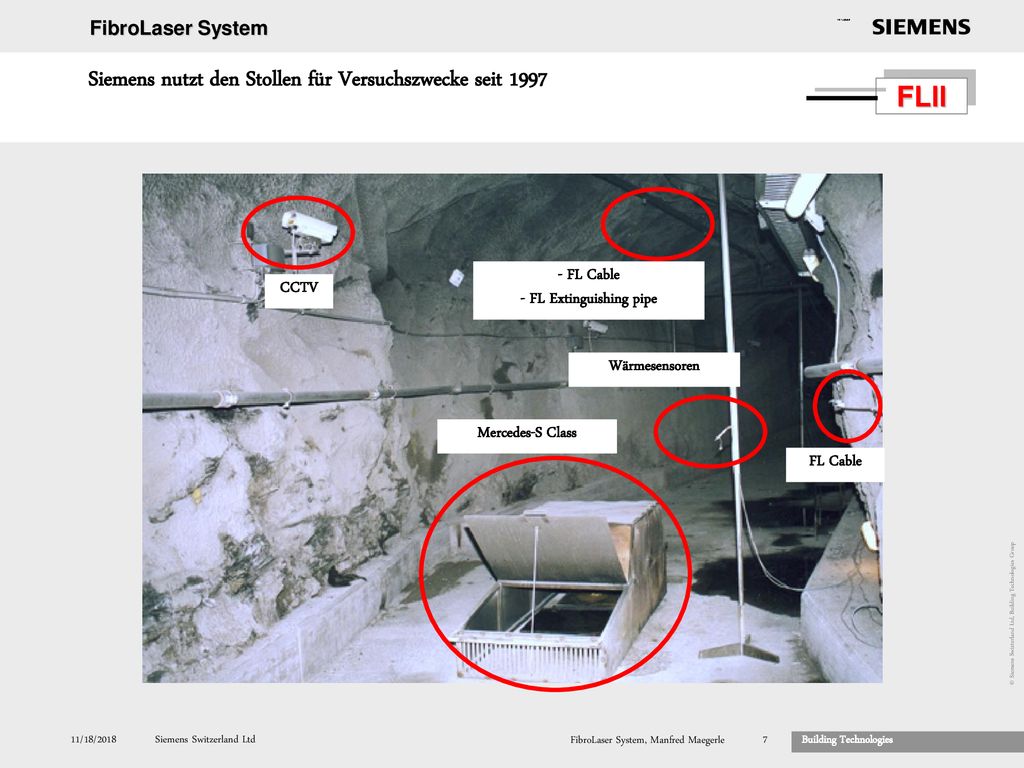

7 - FL Extinguishing pipe
Siemens nutzt den Stollen für Versuchszwecke seit 1997 - FL Cable - FL Extinguishing pipe CCTV Wärmesensoren Mercedes-S Class FL Cable 11/18/2018 FibroLaser System, Manfred Maegerle

8 Sicheres Alarmieren mit dem FibroLaser System
Vielen Dank! Tunnelsicherheit Sicheres Alarmieren mit dem FibroLaser System Manfred Mägerle: Präsentation Julian Engelhardt: Feuershow 11/18/2018 FibroLaser System, Manfred Maegerle
