Der Schutzleiter
2
Inhalt Wirkungsweise des Schutzleiters
Grenzwerte für Ströme über den Körper
3
Anschluss eines Geräts mit Schutzleiter
Kraftwerk, Umspannung auf 380 kV gegen Erdpotential Örtliches Elektrizitätswerk, Umspannung auf 230 V gegen Erdpotential Erdleitung im Haus
4

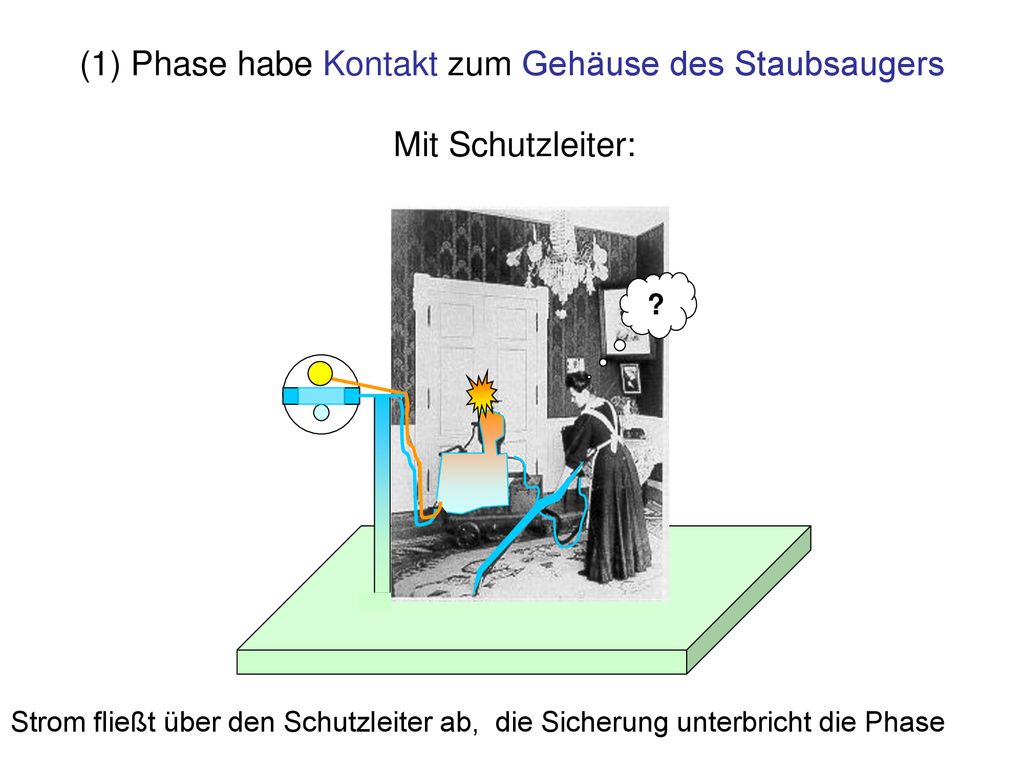

(1) Phase habe Kontakt zum Gehäuse des Staubsaugers
Mit Schutzleiter: ? Strom fließt über den Schutzleiter ab, die Sicherung unterbricht die Phase
5
(2) Phase habe Kontakt zum Gehäuse des Staubsaugers
Ohne Schutzleiter: Strom fließt über den Menschen zur Erde, die Sicherung unterbricht nicht
6
Maximal zulässige Spannung am Menschen, berechnet mit einem mittleren Widerstand von 3300 Ω
Über den Körper fließender Strom Gesundheitliche Wirkung Maximal zulässige Spannung 20 mA Gerade noch zulässig 66 V 65 mA Lebensgefahr evtl. Dauerschäden, z. B. Herz- Rhythmus Störungen 215 V >100 mA Tödlich 330 V
7
Zusammenfassung Der Schutzleiter verhindert Stromfluss über den Körper im Fall eines Kontakts der Phase mit dem Gehäuse Die Farbe des Schutzleiters ist gelb-grün, diese Leitung darf keinesfalls zur Stromführung verwendet werden
8
Mit Schutzleiter: Ohne Schutzleiter: ?
finis Mit Schutzleiter: Ohne Schutzleiter: ? Strom fließt über den Schutzleiter ab Strom fließt über den Menschen ab
