1 Der Ausrüster für die Vermessungstechnik Ihre Ansprechpartner auf der LEICA und rmDATA Tour 2018: Ronald Fuchsbauer Prokurist GOECKE-AUSTRIA GmbH Harald Goecke Geschäftsführer Herbert Eckert Seit im Ruhestand

2 Historie und Stärken Gründung 1935, ab ca wurde mit der Herstellung von Vermarkungsrohren begonnen Mittlerweile befindet sich der Familienbetrieb in der 3. Generation und deckt die komplette Palette der Produkte im Zubehörbereich ab Vertrieb in Österreich seit 1990, GOECKE AUSTRIA GmbH seit 2010 Eigene Erzeugung, viele Produkte aus dem Katalog werden in Schwelm hergestellt Sehr kurze Lieferzeiten, mehr als 90 % aller Artikel sofort ab Lager verfügbar und binnen 2-3 Tagen beim Kunden Sehr günstige Preise

3 Unsere Kompetenz im Überblick
Individuelle Beratung durch Maschinenbau-Techniker mit jahrzehntelanger Erfahrung in der Fertigung und in fast allen Anwendungsbereichen der Vermessung Persönliche vor Ort Beratung durch Vermessungsfachtechniker mit über 20 Jahren Praxiserfahrung Wir sprechen Ihre Sprache, und können Ihre Ideen und Anforderungen schnell und kostengünstig umsetzen

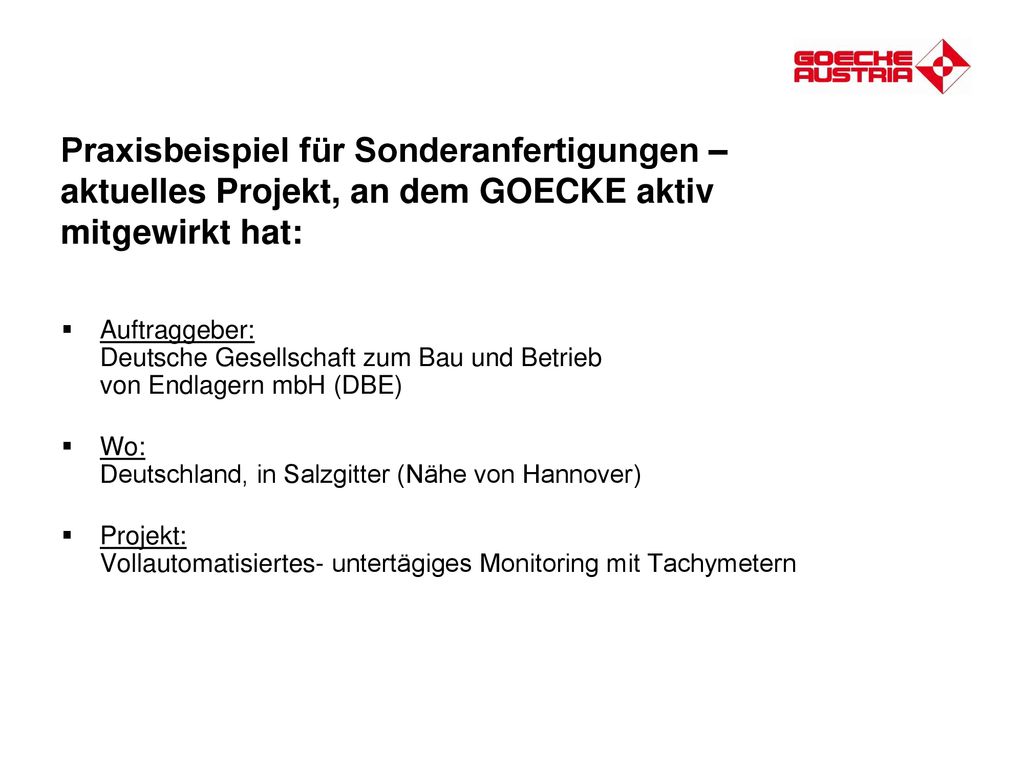

4 Praxisbeispiel für Sonderanfertigungen – aktuelles Projekt, an dem GOECKE aktiv mitgewirkt hat:
Auftraggeber: Deutsche Gesellschaft zum Bau und Betrieb von Endlagern mbH (DBE) Wo: Deutschland, in Salzgitter (Nähe von Hannover) Projekt: Vollautomatisiertes- untertägiges Monitoring mit Tachymetern

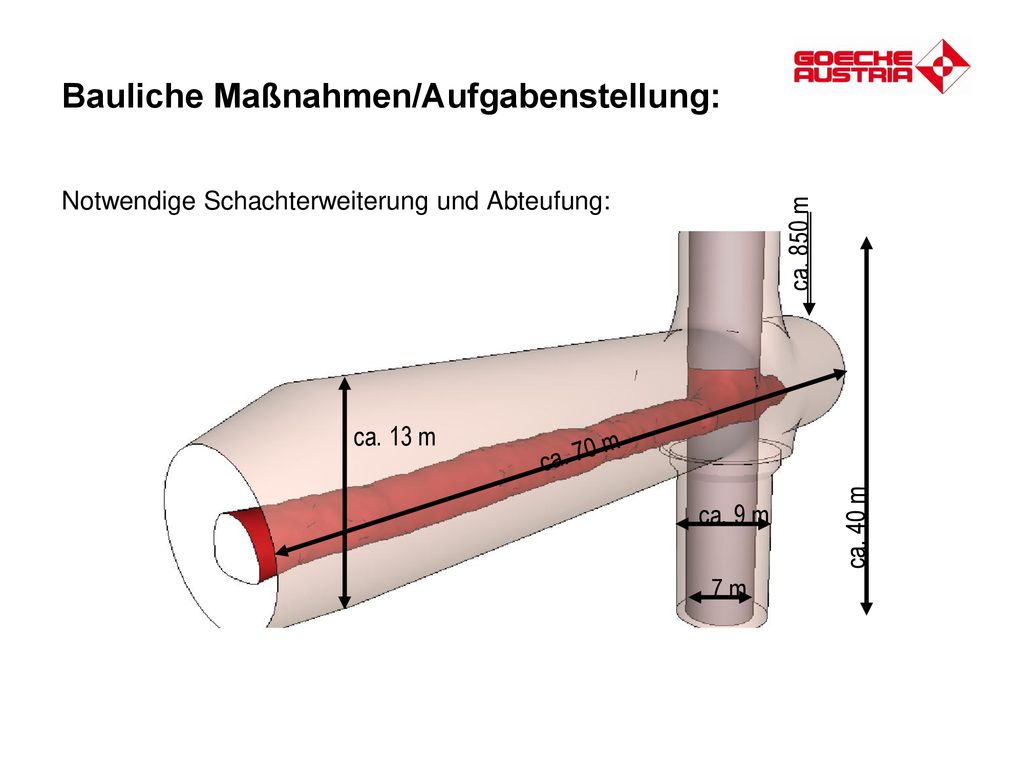

5 Bauliche Maßnahmen/Aufgabenstellung:
Notwendige Schachterweiterung und Abteufung: ca. 70 m ca. 13 m 7 m ca. 9 m ca. 850 m ca. 40 m

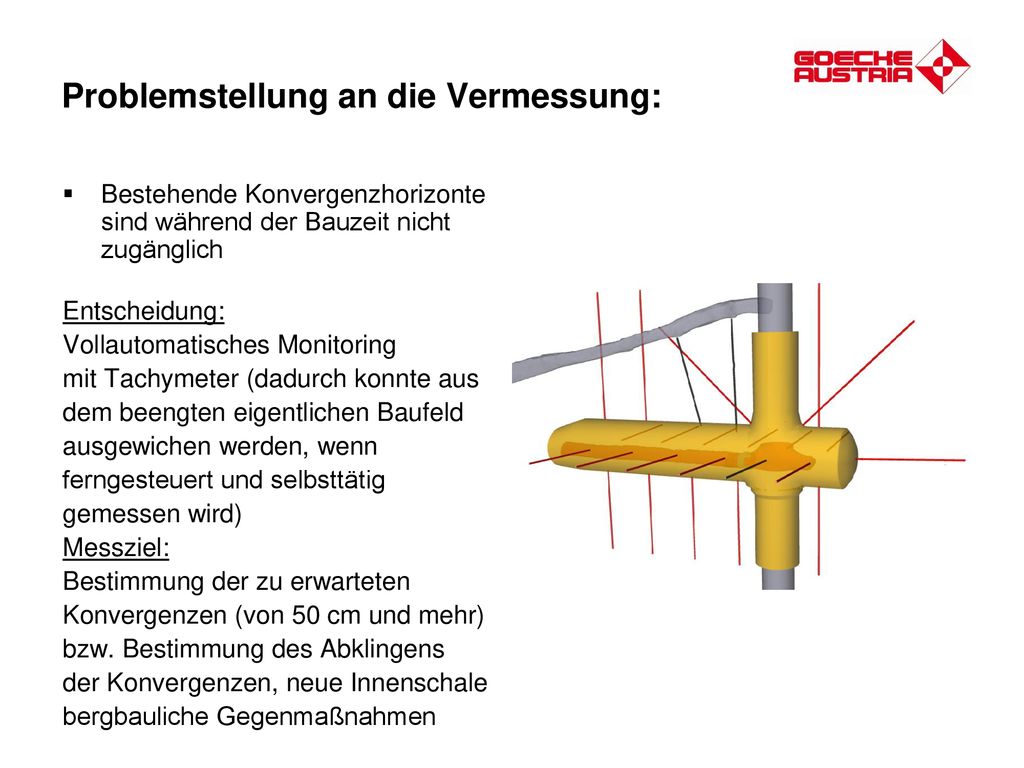

6 Problemstellung an die Vermessung:
Bestehende Konvergenzhorizonte sind während der Bauzeit nicht zugänglich Entscheidung: Vollautomatisches Monitoring mit Tachymeter (dadurch konnte aus dem beengten eigentlichen Baufeld ausgewichen werden, wenn ferngesteuert und selbsttätig gemessen wird) Messziel: Bestimmung der zu erwarteten Konvergenzen (von 50 cm und mehr) bzw. Bestimmung des Abklingens der Konvergenzen, neue Innenschale bergbauliche Gegenmaßnahmen

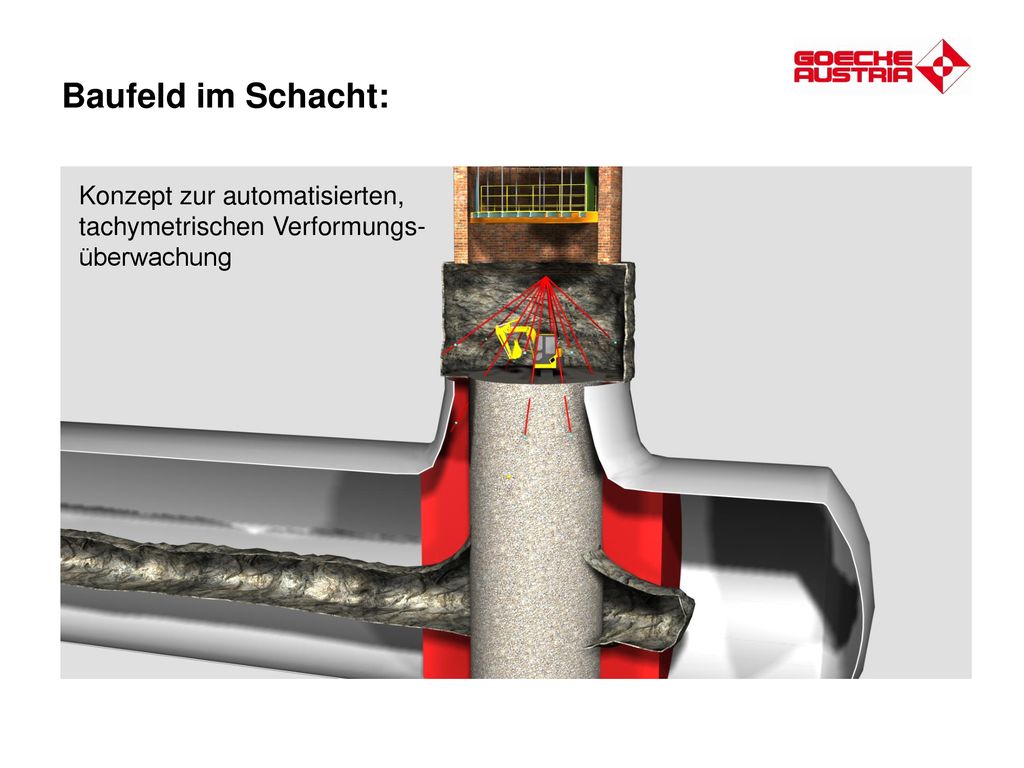

7 Baufeld im Schacht: Konzept zur automatisierten, tachymetrischen Verformungs-überwachung

8 Überwachungsbereich von oben messen:
Probleme und Lösungen Abschattungsbereich am Tachymeterfuß: Geräte über Kopf montieren Stehachskompensator arbeitet nicht Stabile manuelle Horizontierung erforderlich Redundante Auslegung der Tachymeterinstallation Übergeordnetes Referenzsystem: Geschützte vermarkte Kontroll- und Sicherungspunkte ca. 30°

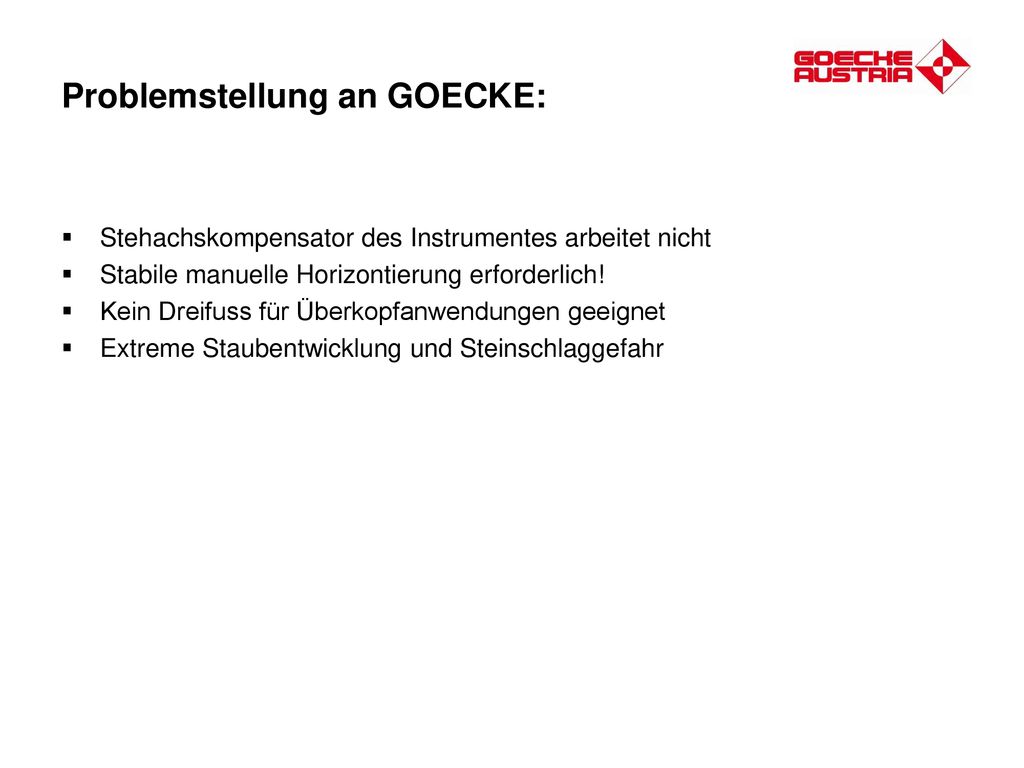

9 Problemstellung an GOECKE:
Stehachskompensator des Instrumentes arbeitet nicht Stabile manuelle Horizontierung erforderlich! Kein Dreifuss für Überkopfanwendungen geeignet Extreme Staubentwicklung und Steinschlaggefahr

10 Gemeinsam mit dem Kunden wurde eine Konsole entwickelt:
Tachymeteraufhängung aus Edelstahl mit Röhrenlibellen

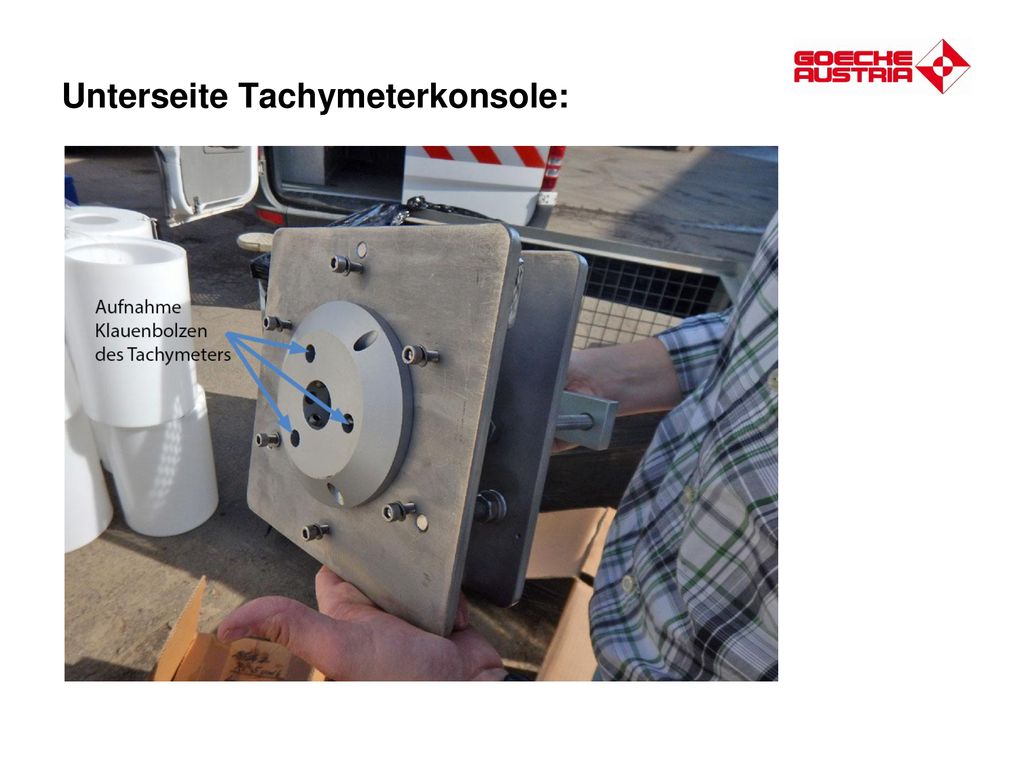

11 Unterseite Tachymeterkonsole:

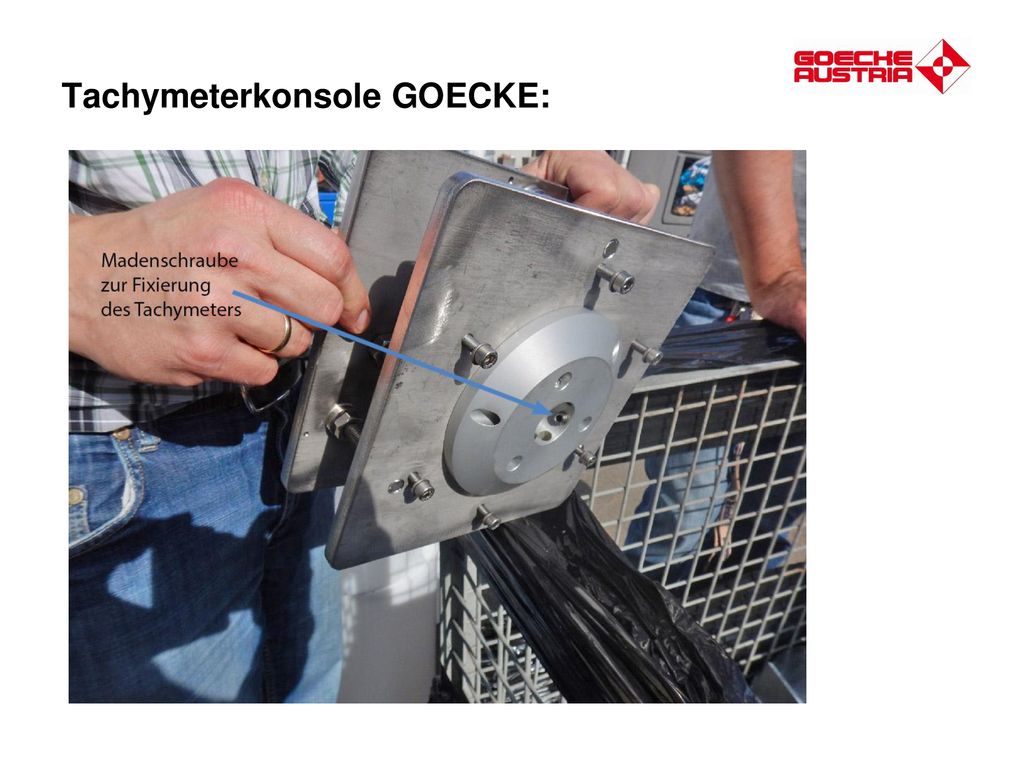

12 Tachymeterkonsole GOECKE:

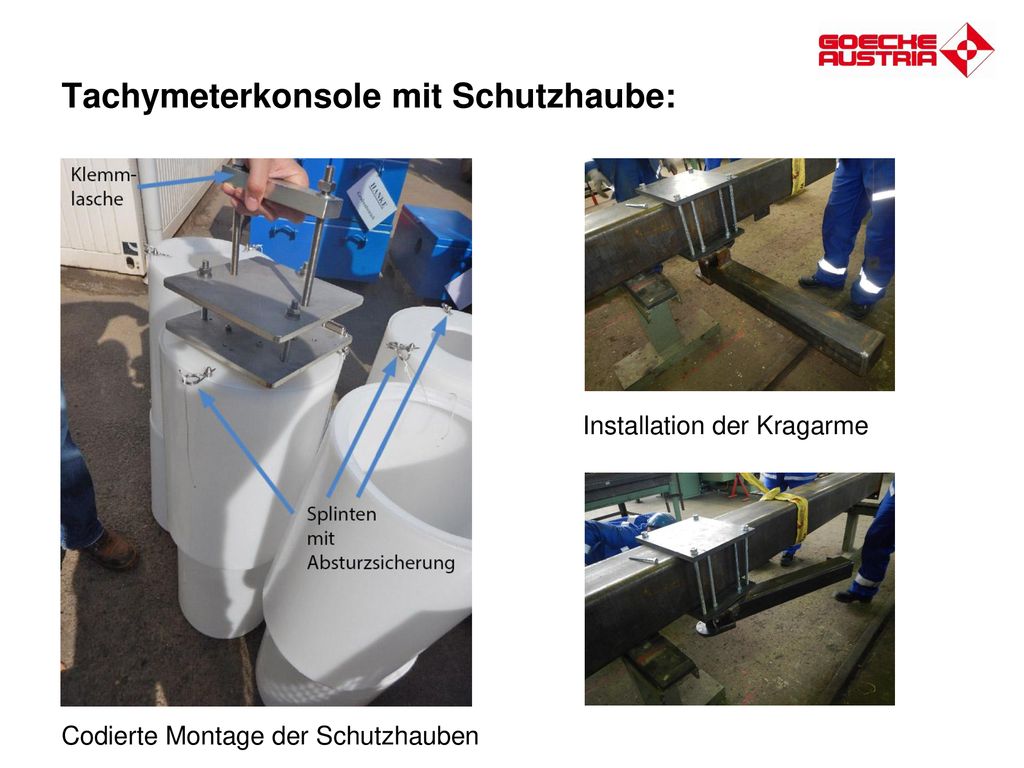

13 Tachymeterkonsole mit Schutzhaube:
Installation der Kragarme Codierte Montage der Schutzhauben

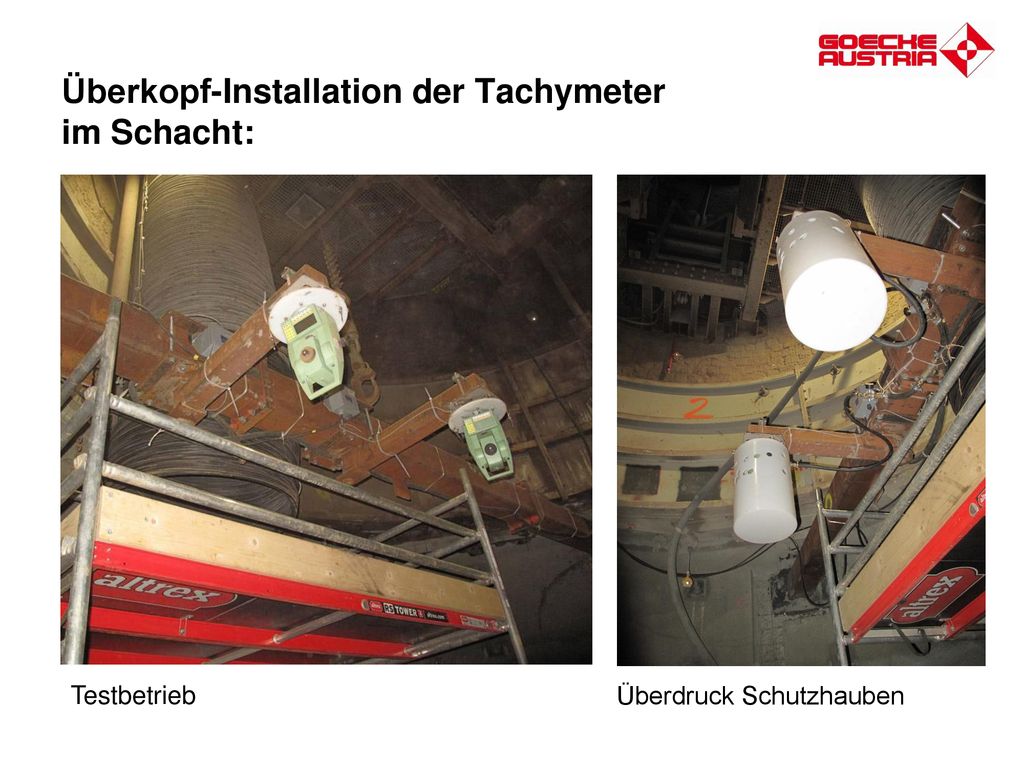

14 Überkopf-Installation der Tachymeter im Schacht:
Testbetrieb Überdruck Schutzhauben

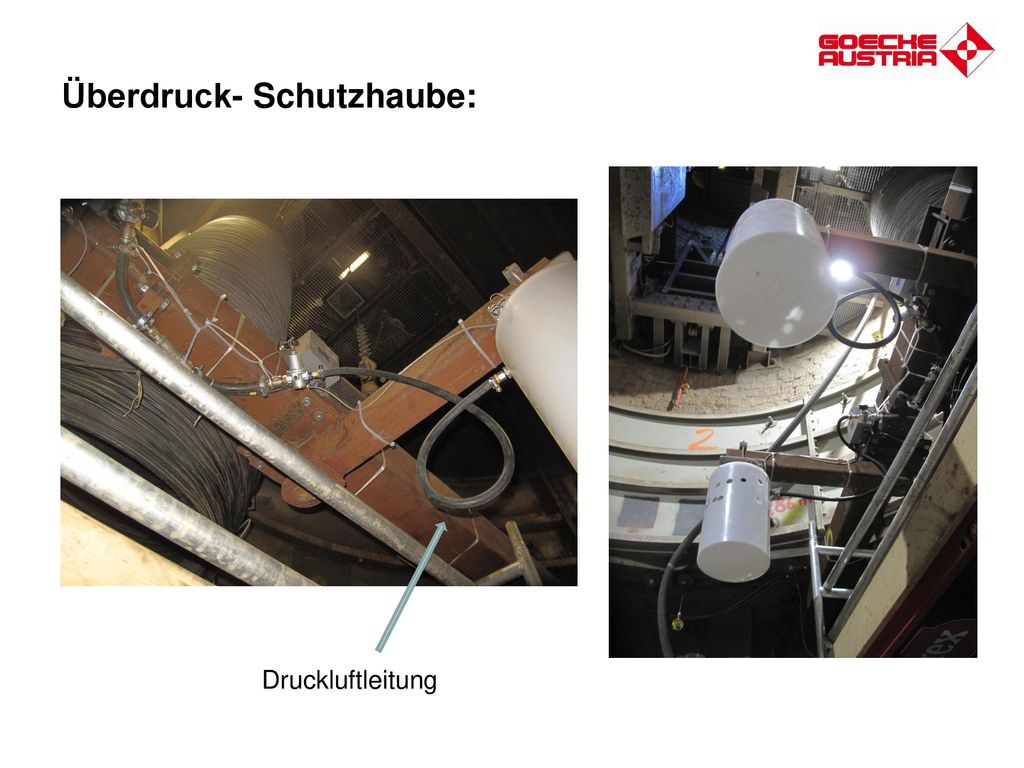

15 Überdruck- Schutzhaube:
Druckluftleitung

16 Installierte Tachymeteraufhängung mit Röhrenlibellen und Schutzhauben:

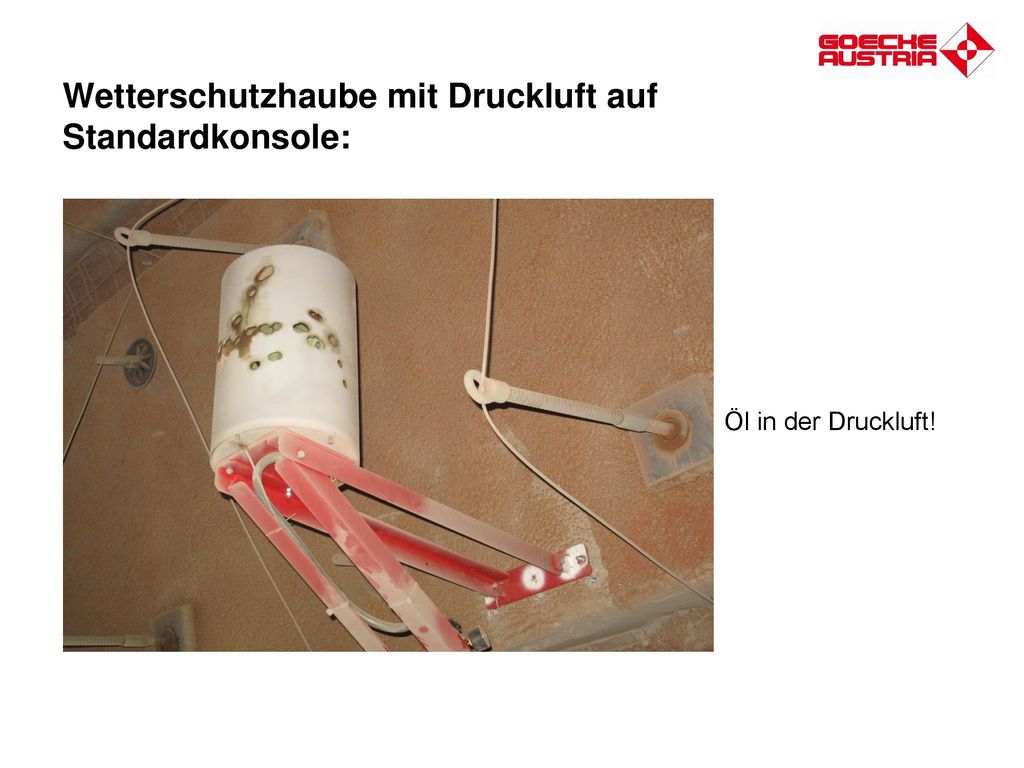

17 Wetterschutzhaube mit Druckluft auf Standardkonsole:
Öl in der Druckluft!

18 Enorme Staubentwicklung:
Peeling für Tachymeter!

19 Austritt Injektionsharz:
Beschädigung durch Injektionsharz

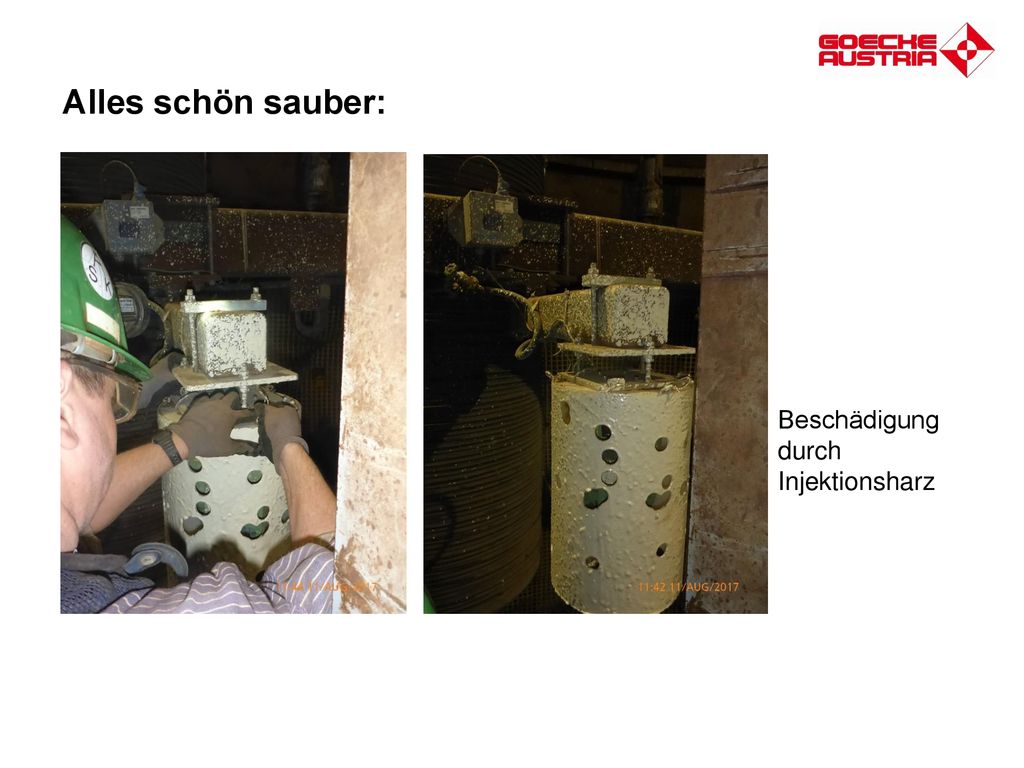

20 Alles schön sauber: Beschädigung durch Injektionsharz

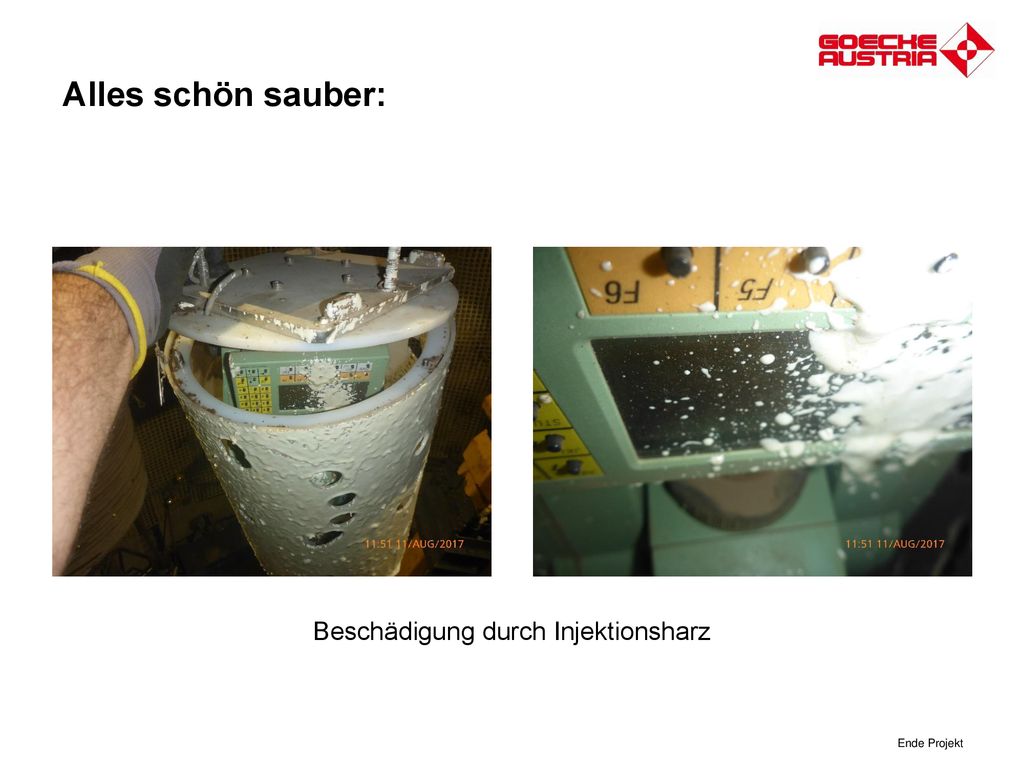

21 Alles schön sauber: Beschädigung durch Injektionsharz Ende Projekt

22 Vom Entwurf zum fertigen Produkt:
Wellenadapter: Vermessung von Rollen einer Papiermaschine

23 Sonderanfertigung: Geländerkonsole für einen Offshore Windkraftbetreiber

24 Sonderanfertigung: 22-MBS mit Kugelprisma Sonderzielzeichen
Ende Sonderanfertigungen

25 Neue Produkte: Karbonstative 22-1370-7000 540,00 € 22-1370-6000
499,00 €

26 Neue Produkte: Stativwarnkilt 8,00 €

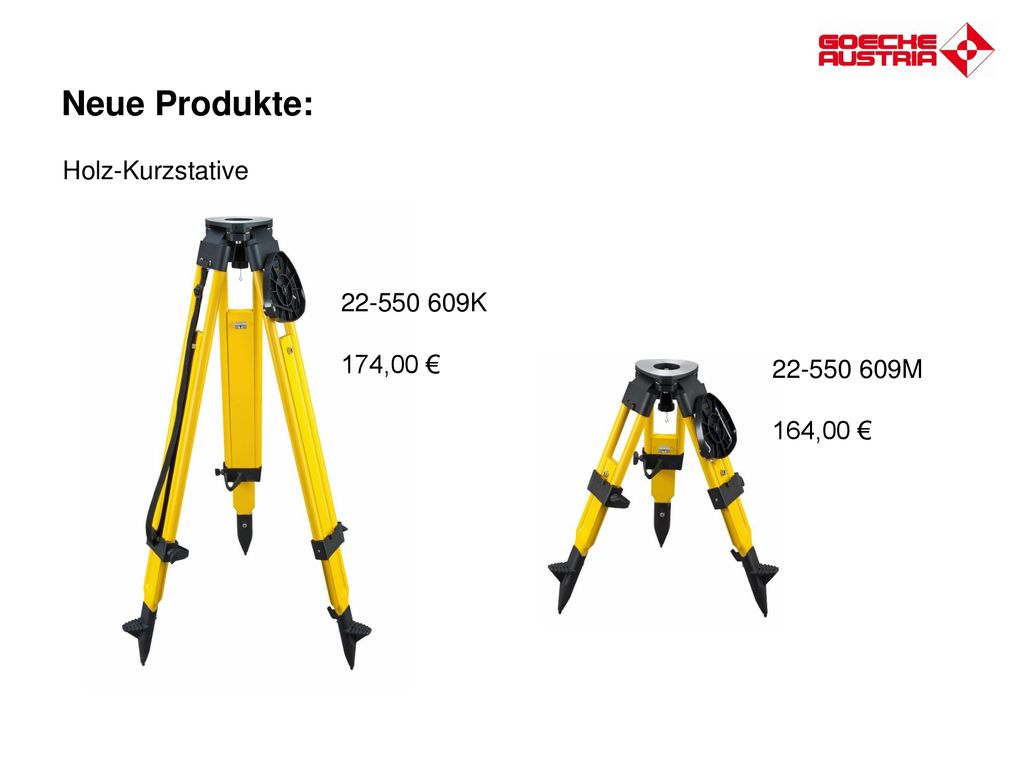

27 Neue Produkte: Holz-Kurzstative 22-550 609K 174,00 € 22-550 609M
164,00 €

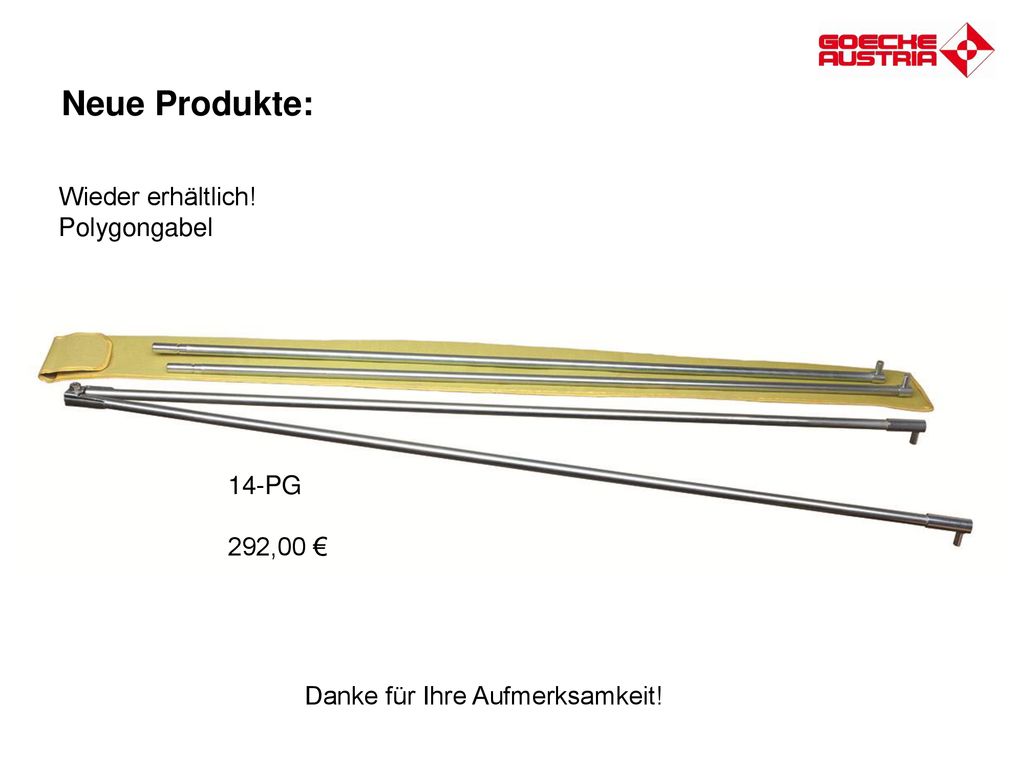

28 Neue Produkte: Wieder erhältlich! Polygongabel 14-PG 292,00 €
Danke für Ihre Aufmerksamkeit!
