FwDV 10 Die tragbaren Leitern.

Präsentation zum Thema: "FwDV 10 Die tragbaren Leitern."—  Präsentation transkript:

1 FwDV 10 Die tragbaren Leitern

2 FwDV 10 - Tragbare Leitern
Leiterarten Vierteilige Steckleiter DIN 14711 Dreiteilige Schiebleiter DIN 14715 Klappleiter DIN 14713 (Hakenleiter) DIN 14710 Klick 1: Vierteilige Steckleiter Klick 2: Dreiteilige Schiebleiter Klick 3: Klappleiter Klick 4: (Hakenleiter) FwDV 10 - Tragbare Leitern

3 Vierteilige Steckleiter
Gewicht ca. 40 kg (Alu) Länge der Leiterteile: 1 Teil 2,7 m 2 Teile 4,6 m 3 Teile 6,5 m 4 Teile 8,4 m Einsatzhöhe: max. 2 OG (7 Meter) Klick 0: unterschied Bild A Teil B Teil Klick 1: Gewicht ca. 40 kg (Alu) Klick 2: Länge der Leiterteile: Klick 3: 1 Teil 2,7 m Klick 4: 2 Teile 4,6 m Klick 5: 3 Teile 6,5 m Klick 6: 4 Teile 8,4 m Klick 7: Einsatzhöhe: max. 2 OG (7 Meter) FwDV 10 - Tragbare Leitern

4 Vornahme der Vierteiligen Steckleiter
Vornahme durch 3-4 FM Maschinist unterstützt bei Entnahme Alle 4 Teile gleichzeitig vom Fahrzeug Leiterfuß voraus getragen Aufstellwinkel Klick 1: Aufstellwinkel 65°-75° Frage: Wieviel Überstand muss die Leiter am Gebäude haben ? Min. 3 Sprossen / ca. 1 Meter Frage: Wie lege ich die Leiter an, mitten ins Fenster? An den Rand der Einstiegsöffnung anlegen WICHTIG: Eine am Gebäude angestellte, unbesetzte Leiter darf nicht ohne weiteres entfernt werden. 65°-75° FwDV 10 - Tragbare Leitern

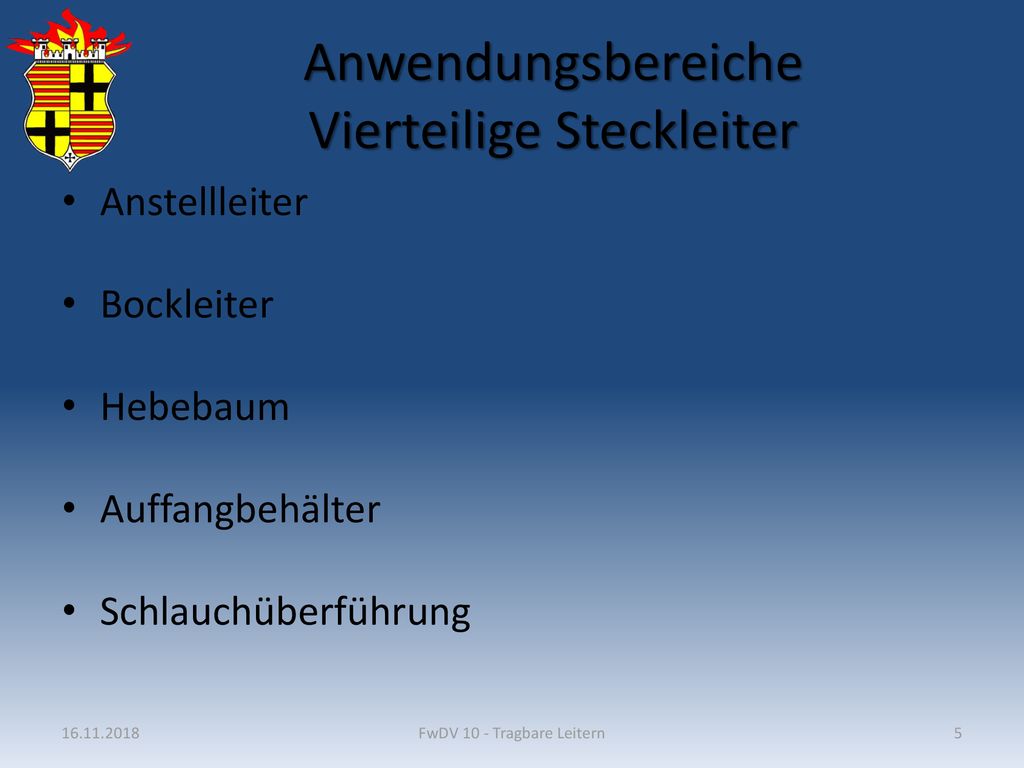

5 Anwendungsbereiche Vierteilige Steckleiter
Anstellleiter Bockleiter Hebebaum Auffangbehälter Schlauchüberführung Klick 1: Anstellleiter Bockleiter Hebebaum Auffangbehälter Schlauchüberführung FwDV 10 - Tragbare Leitern

6 Anwendungsbereiche Vierteilige Steckleiter
FwDV 10 - Tragbare Leitern

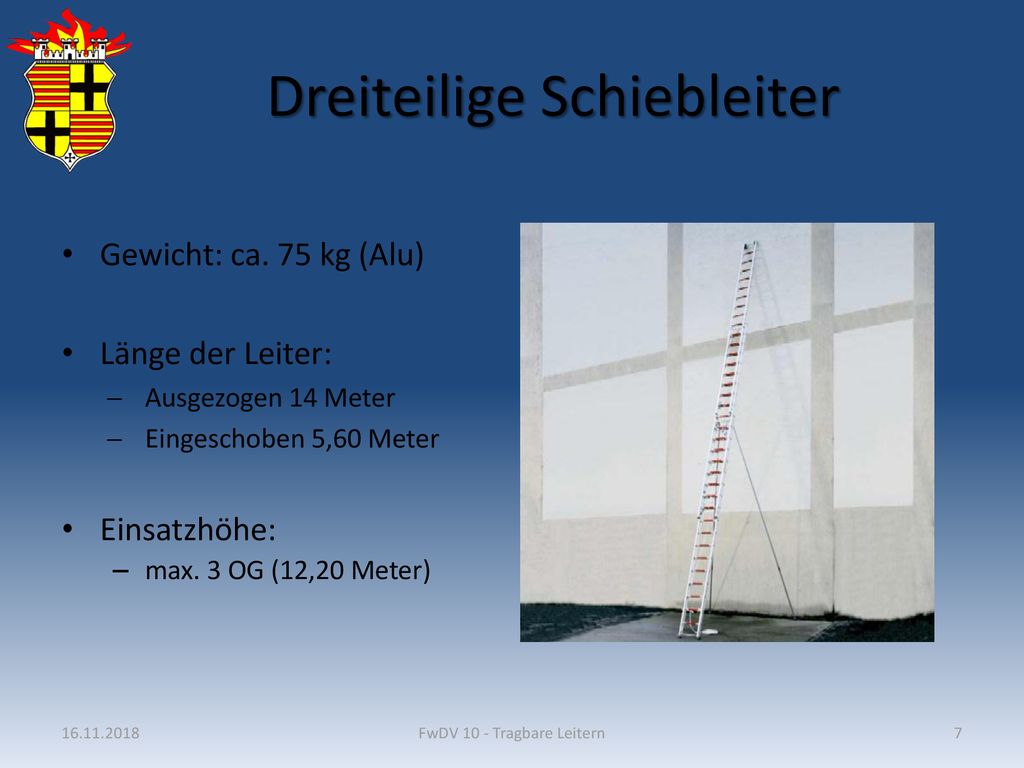

7 Dreiteilige Schiebleiter
Gewicht: ca. 75 kg (Alu) Länge der Leiter: Ausgezogen 14 Meter Eingeschoben 5,60 Meter Einsatzhöhe: max. 3 OG (12,20 Meter) Klick 1: Gewicht: ca. 75 kg (Alu) Klick 2: Länge der Leiter: Ausgezogen 14 Meter Eingeschoben 5,60 Meter Klick 3: Einsatzhöhe: max. 3 OG (12,20 Meter) FwDV 10 - Tragbare Leitern

8 Vornahme der Dreiteiligen Schiebleiter
Vornahme durch 4 FM Maschinist unterstützt bei Entnahme Leiterfuß voraus getragen, Vorgehender Trupp am Leiterkopf Leiter wird nahe zu senkrecht mit leichter Neigung aufgestellt FwDV 10 - Tragbare Leitern

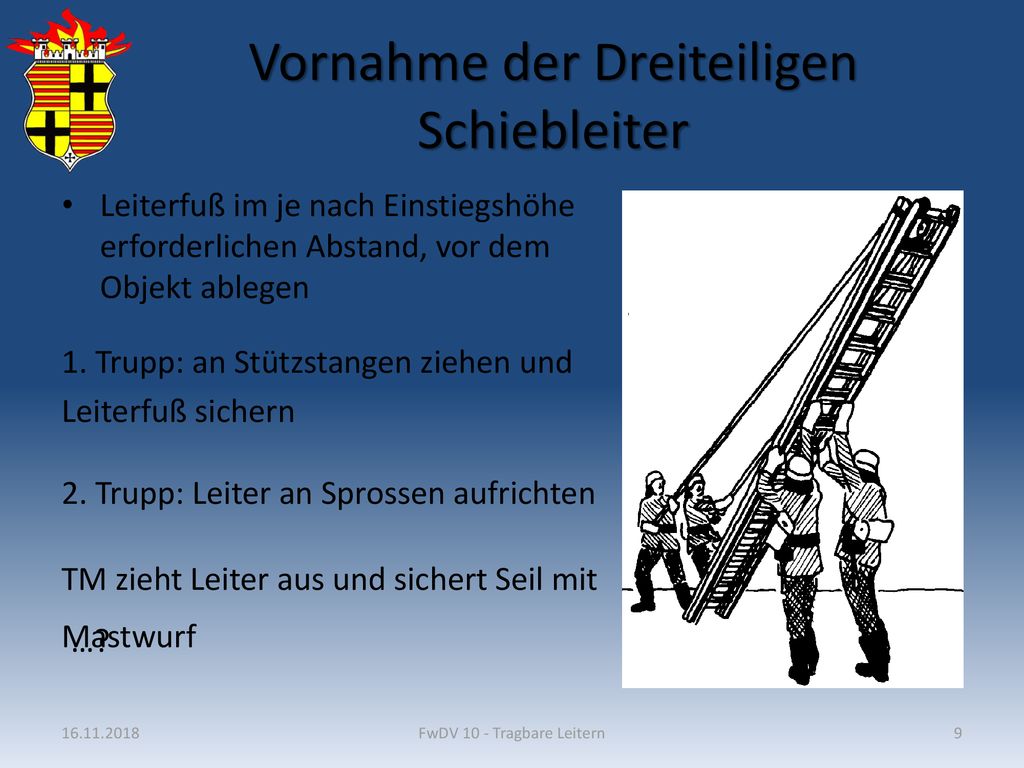

9 Vornahme der Dreiteiligen Schiebleiter
Leiterfuß im je nach Einstiegshöhe erforderlichen Abstand, vor dem Objekt ablegen 1. Trupp: an Stützstangen ziehen und Leiterfuß sichern 2. Trupp: Leiter an Sprossen aufrichten TM zieht Leiter aus und sichert Seil mit Mastwurf Sicherung mit ???? Klick 1: Mastwurf …? FwDV 10 - Tragbare Leitern

10 FwDV 10 - Tragbare Leitern

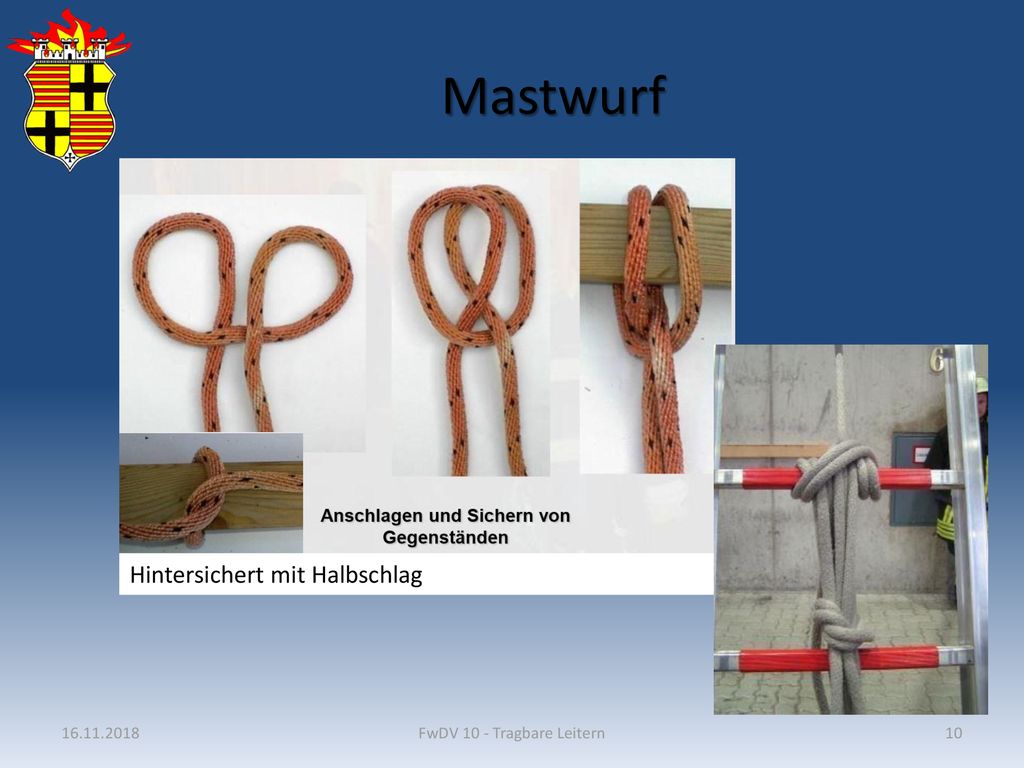

Mastwurf Hintersichert mit Halbschlag FwDV 10 - Tragbare Leitern

11 FwDV 10 - Tragbare Leitern
Klappleiter Vornahme durch 1 FM Maschinist unterstützt bei Entnahme Durch Aufstoßen auf den Boden klappt die Leiter auseinander Klick 1: Gewicht ca. 10 kg Klick 2: Transportlänge 3,26m Klick 3: Einsatzhöhe 2m Gewicht ca. 10 kg Transportlänge 3,26m Einsatzhöhe 2m FwDV 10 - Tragbare Leitern

12 FwDV 10 - Tragbare Leitern
Regeln beim Besteigen Kreuz oder Paßgang benutzen An den Sproßen hochziehen Arbeiten auf der Leiter, erst Leiterkopf sichern Ein-Aussteigen, erst Reitersitz auf der Brüstung Nicht über Auflagepunkt hinaus besteigen Steckleiter: 1 Mann pro Leiterpaar Schiebleiter: 1 Mann pro Leiterteil Leiter von mind. 1 Mann gesichert FwDV 10 - Tragbare Leitern

13 FwDV 10 - Tragbare Leitern

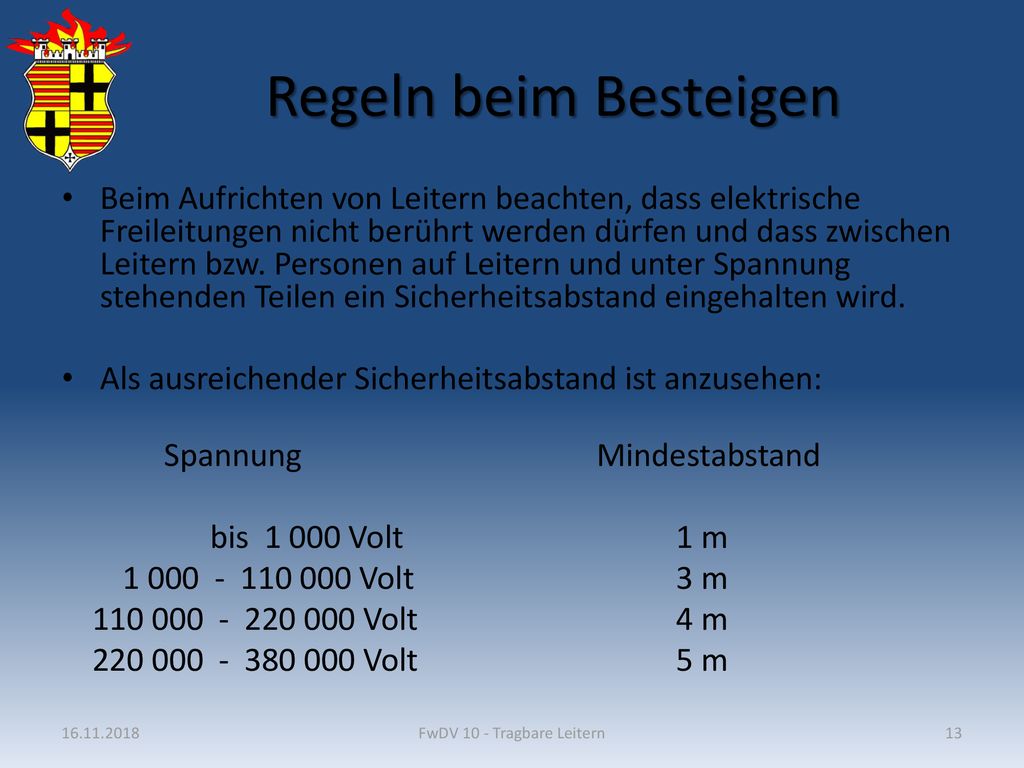

Regeln beim Besteigen Beim Aufrichten von Leitern beachten, dass elektrische Freileitungen nicht berührt werden dürfen und dass zwischen Leitern bzw. Personen auf Leitern und unter Spannung stehenden Teilen ein Sicherheitsabstand eingehalten wird. Als ausreichender Sicherheitsabstand ist anzusehen: Spannung Mindestabstand bis Volt 1 m Volt 3 m Volt 4 m Volt 5 m Frage: Wie bekomme ich den Material wie Axt und Schlauch nach oben? Bis 1. OG Schlauch über Schulter sonst hochziehen mit Seil FwDV 10 - Tragbare Leitern

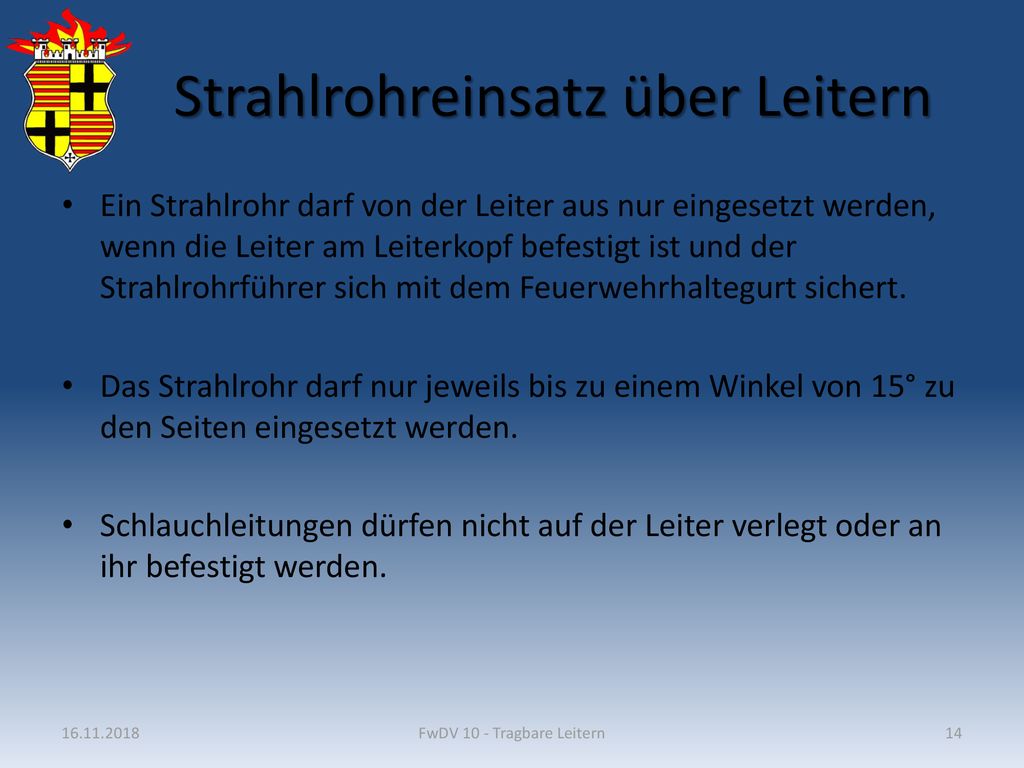

14 Strahlrohreinsatz über Leitern
Ein Strahlrohr darf von der Leiter aus nur eingesetzt werden, wenn die Leiter am Leiterkopf befestigt ist und der Strahlrohrführer sich mit dem Feuerwehrhaltegurt sichert. Das Strahlrohr darf nur jeweils bis zu einem Winkel von 15° zu den Seiten eingesetzt werden. Schlauchleitungen dürfen nicht auf der Leiter verlegt oder an ihr befestigt werden. FwDV 10 - Tragbare Leitern

15 FwDV 10 - Tragbare Leitern
Zusammenfassung FwDV 10 - Tragbare Leitern

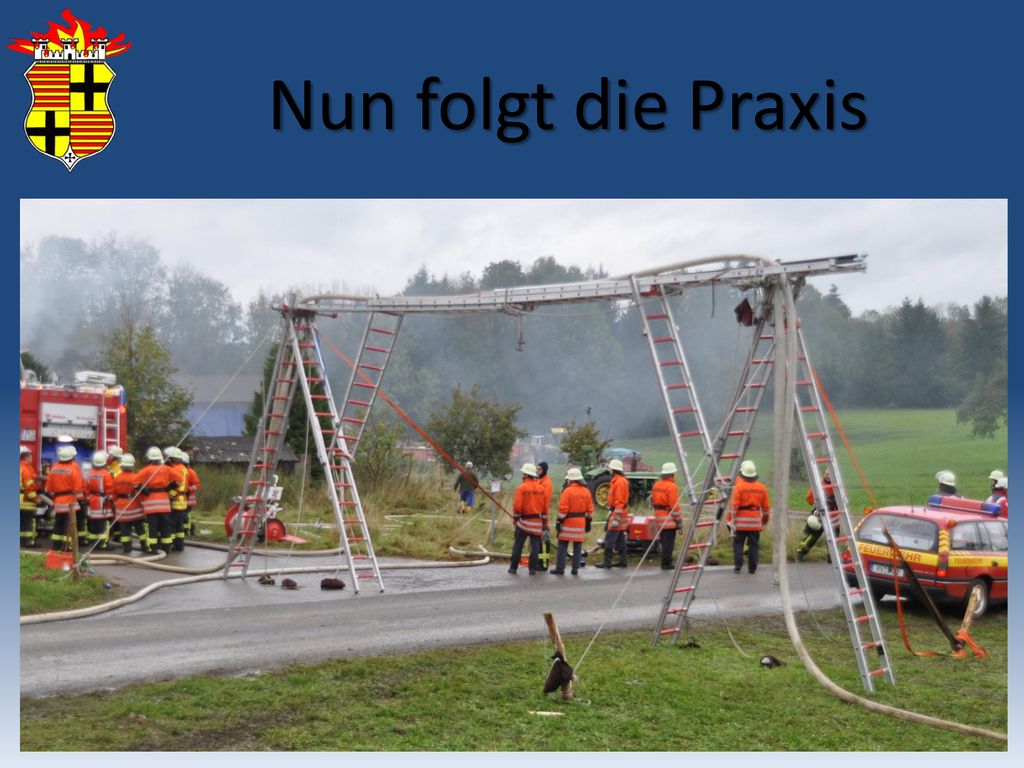

16 Nun folgt die Praxis
