Von Caroline Hermann Nicole Doebel Charlotte Dünnwald
Strahlenexposition Von Caroline Hermann Nicole Doebel Charlotte Dünnwald
2
Inhalt Natürliche Strahlenexposition
Was ist „Strahlenexposition“? Kosmische Strahlung Terrestrische Strahlung Eigenstrahlung Körper Künstliche Strahlenexposition- Zivilisatorische Strahlenexposition Medizin Reaktorunfall von Tschernobyl Kernwaffentests Flugverkehr Bildschirmgeräte Kernkraftwerke Freitag, 16. November 2018Freitag, 16. November 2018
3
Was ist „Strahlenexposition“?
Ionisierte Strahlung die auf den Menschen einwirkt ein Elektron oder mehrere Elektronen werden aus Hülle abgetrennt Einheit: 1 Sv = 1 J/kg benannt nach Rolf Sievert ( ), der Strahlenschutz eingeführt und weiterentwickelt hat Freitag, 16. November 2018Freitag, 16. November 2018
4
Freitag, 16. November 2018Freitag, 16. November 2018
5
Kosmische Strahlung Energiereiche Teilchenstrahlung aus Weltraum
besteht im wesentlichen aus Protonen (Wasserstoffkernen) bei Zusammenprall mit Lufthülle Zertrümmerung Atomkerne Entstehung neue Kerne und Teilchen wird von Luft absorbiert(d.h.Energie d. Strahlung wird abgeschwächt) Intensität der Strahlung nimmt mit steigender Höhe über Meeresspiegel zu Arten der Strahlenexposition Freitag, 16. November 2018Freitag, 16. November 2018
6
Dosisleistung durch kosmische Strahlung
Terrestrische Strahlung Freitag, 16. November 2018Freitag, 16. November 2018
7
Arten der Strahlenexposition
Freitag, 16. November 2018Freitag, 16. November 2018 Zurück
8
Terrestrische Strahlung
Terrestrische Strahlung = bei Zerfall ausgesandte ionisierende Strahlung Erdkruste enthält Vielzahl natürlicher Radionuklide verschiedene Konzentration Strahlenexposition in Häusern 20% höher als im Freien Arten der Strahlenexposition Freitag, 16. November 2018Freitag, 16. November 2018
9
Terrestrische Strahlung in verschiedenen Gebieten
Freitag, 16. November 2018Freitag, 16. November 2018
10
Eigenstrahlung des Körpers
Beträgt 9000 Bq= 9000 Kernumwandlungen pro Sekunde Kalium- 40 (natürlich radioaktiv) in Körper Aufnahme natürliche Radionuklide durch Trinkwasser, Nahrung und Luft Ausscheidung durch Stoffwechsel Freitag, 16. November 2018Freitag, 16. November 2018
11

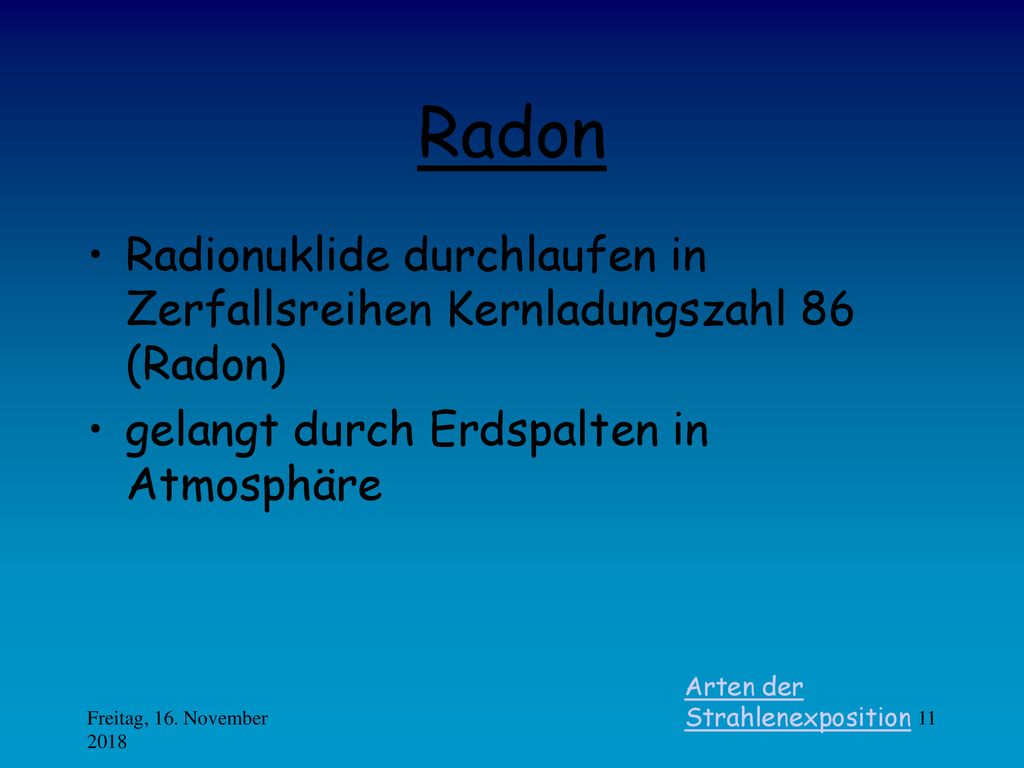

Radon Radionuklide durchlaufen in Zerfallsreihen Kernladungszahl 86 (Radon) gelangt durch Erdspalten in Atmosphäre Arten der Strahlenexposition Freitag, 16. November 2018Freitag, 16. November 2018
12
Medizinische Anwendung von Röntgenstrahlen
Röntgenstrahlen sind unsichtbar Nach Austritt der Strahlen aus dem Körper treffen sie auf einen Fluoreszenzschirm (z.B. Zinksulfid), der dann aufleuchtet Organe mit großer Strahlenabsorption führen auf Röntgenbild zu hellen Stellen (z.B. Herz, Knochen) Organe mit kleiner Strahlenabsorption führen zu dunklen Stellen (z.B. Lungengewebe) Röntgenstrahlen werden auch eingesetzt zum abtöten bösartiger Tumore Freitag, 16. November 2018Freitag, 16. November 2018
13
Herstellen einer Röntgenaufnahme
Freitag, 16. November 2018Freitag, 16. November 2018
14
Prinzip der Pendelbewegung
Freitag, 16. November 2018Freitag, 16. November 2018
15
Mittlere Effektive Jahresdosis durch Röntgendiagnostik
Freitag, 16. November 2018Freitag, 16. November 2018
16
Anwendung von Radionukliden
Radioaktive Substanz wird verabreicht Detektor registriert Strahlen Drucker zeichnet nach Anzahl der Impulse verschiedene Striche Bild von radioaktivem Körperteil = Szintigramm Freitag, 16. November 2018Freitag, 16. November 2018
17

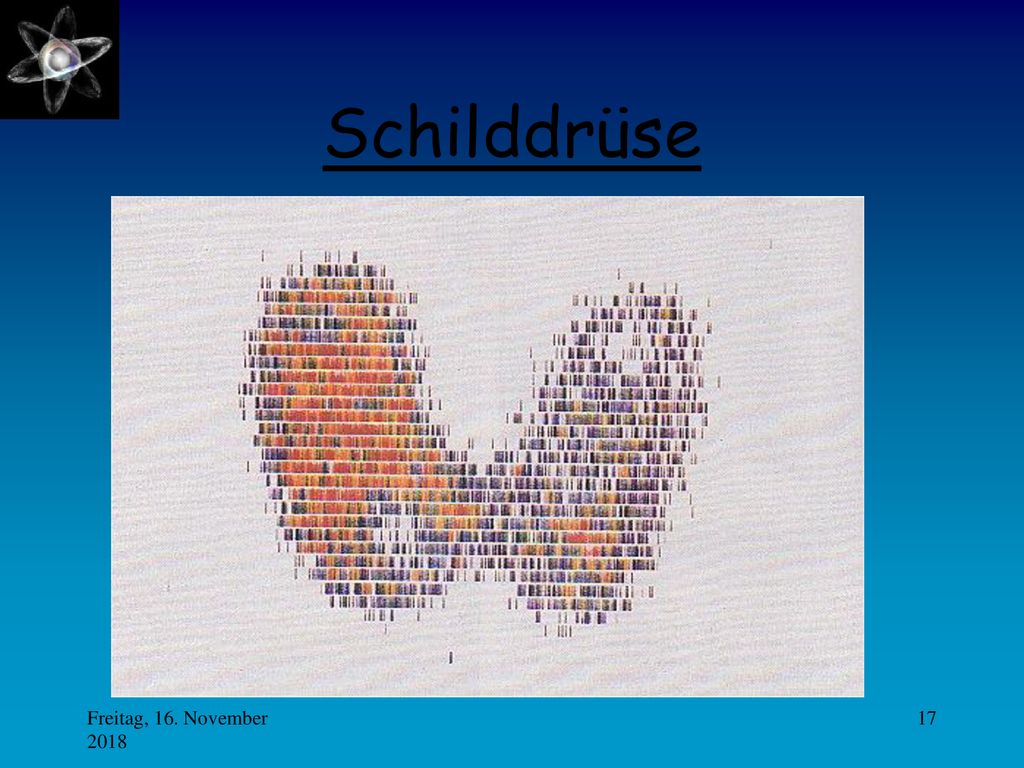

Schilddrüse Freitag, 16. November 2018Freitag, 16. November 2018
18

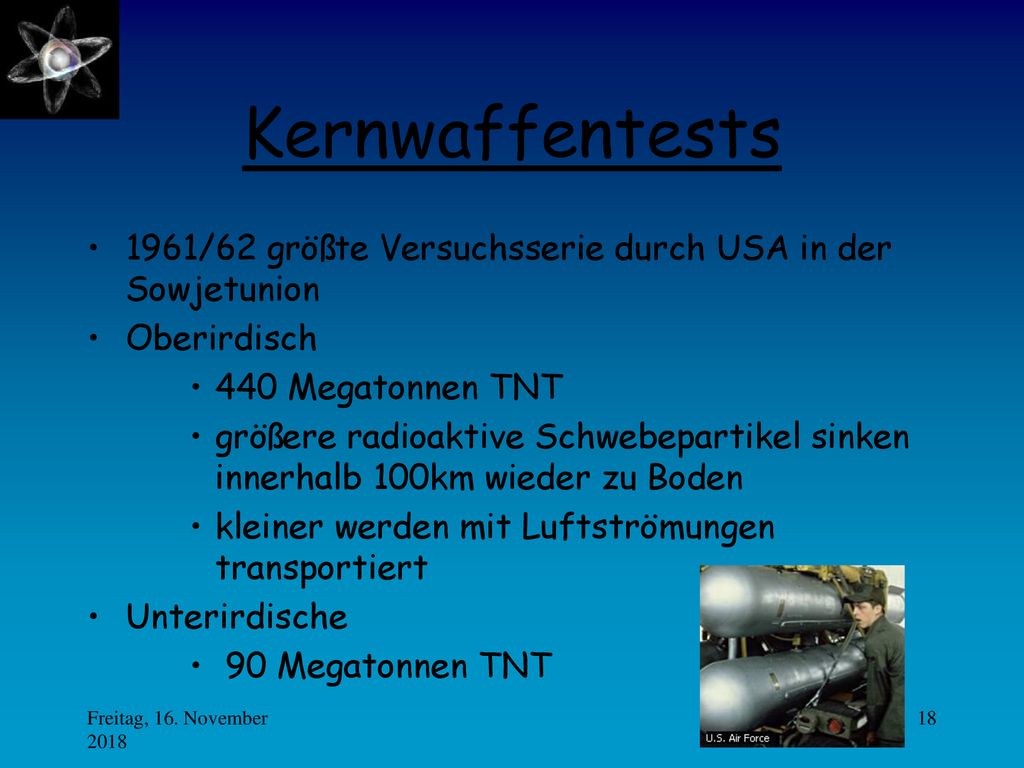

Kernwaffentests 1961/62 größte Versuchsserie durch USA in der Sowjetunion Oberirdisch 440 Megatonnen TNT größere radioaktive Schwebepartikel sinken innerhalb 100km wieder zu Boden kleiner werden mit Luftströmungen transportiert Unterirdische 90 Megatonnen TNT Freitag, 16. November 2018Freitag, 16. November 2018
19

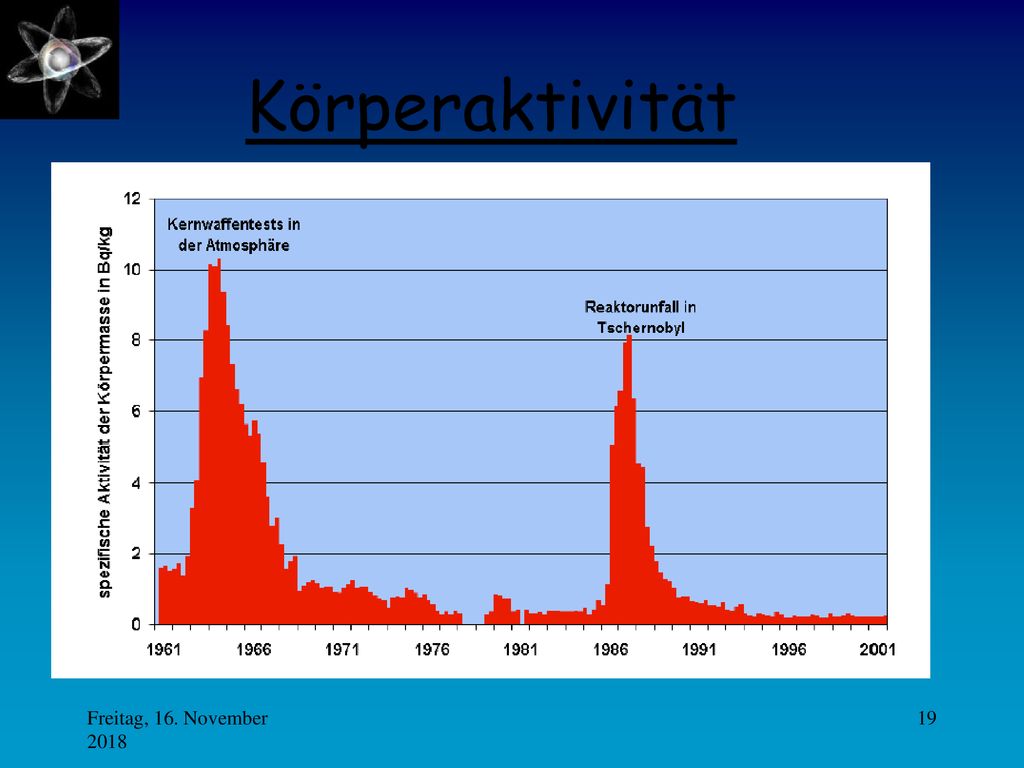

Körperaktivität Freitag, 16. November 2018Freitag, 16. November 2018
20

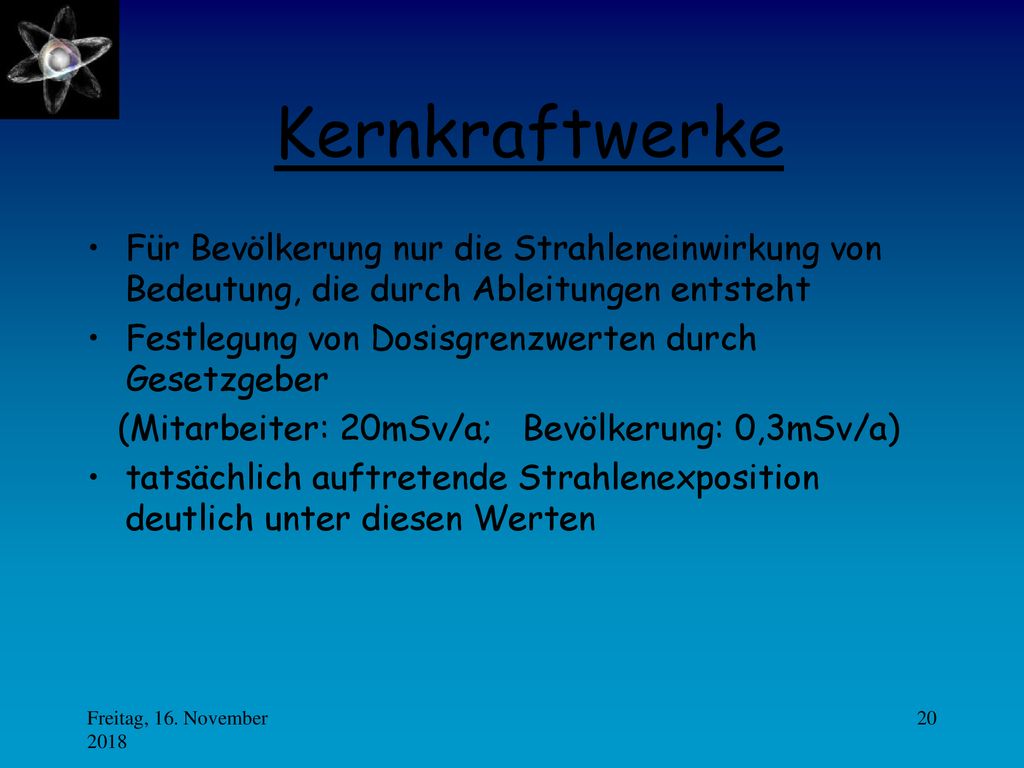

Kernkraftwerke Für Bevölkerung nur die Strahleneinwirkung von Bedeutung, die durch Ableitungen entsteht Festlegung von Dosisgrenzwerten durch Gesetzgeber (Mitarbeiter: 20mSv/a; Bevölkerung: 0,3mSv/a) tatsächlich auftretende Strahlenexposition deutlich unter diesen Werten Freitag, 16. November 2018Freitag, 16. November 2018
21

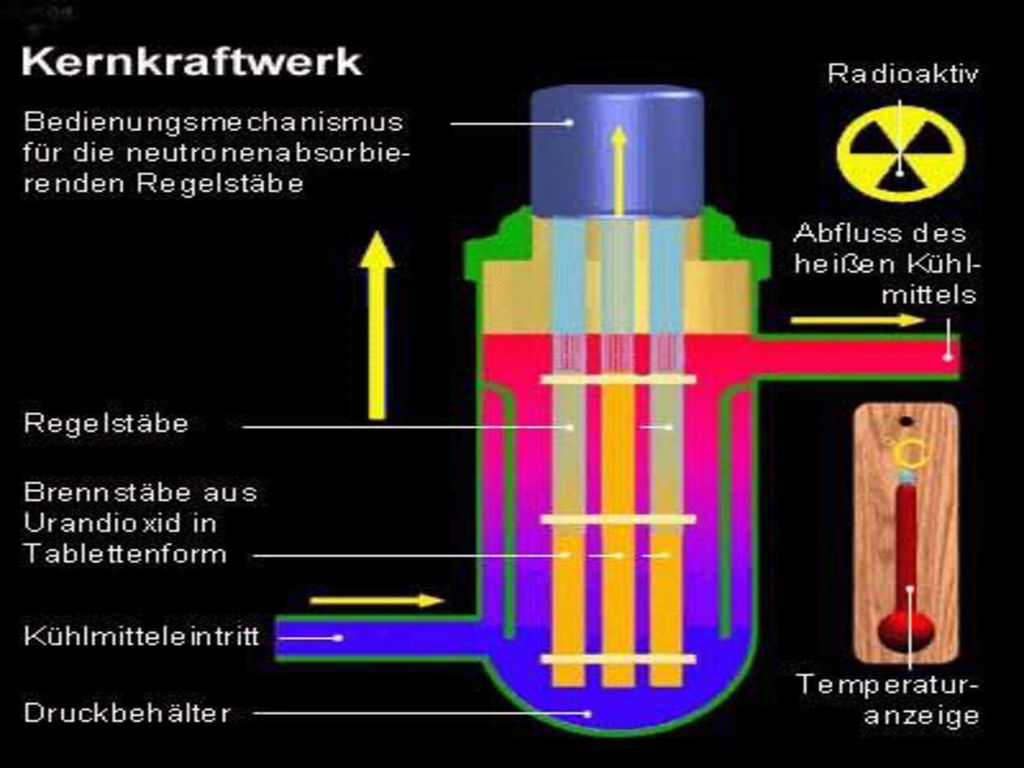

Freitag, 16. November 2018Freitag, 16. November 2018
22
Reaktorunfall von Tschernobyl
Brennelemente schmolzen zu hoher Wasserdampfdruck Druckrohre platzten Moderator Graphit geriet in Brand aus zerstörtem Reaktor geriet radioaktiver Stoff ins Freie Freitag, 16. November 2018Freitag, 16. November 2018
23
Flugverkehr Strahlenexposition durch kosmische Strahlung steigt mit zunehmender Höhe sehr hohe Dosen bei Raumflügen da keine abschirmende Atmosphäre vorhanden ist Freitag, 16. November 2018Freitag, 16. November 2018
24
Bildschirmgeräte In Bildröhre entsteht Röntgenstrahlung
größter Teil von Glas innerhalb Bildröhre absorbiert Freitag, 16. November 2018Freitag, 16. November 2018
25
Vergleich natürliche\künstliche Strahleneinwirkung
senden Alpha-,Beta-,Gammastrahlung aus Maßeinheit Sievert (Sv) biol. Wirkungen beruhen auf Wechselwirkungen der Teilchen o. Energiequanten mit den Molekülen der lebenden Zellen entscheidend welche phys. Primäreffekte hervorgerufen werden Freitag, 16. November 2018Freitag, 16. November 2018
26
Zusammenfassung der Strahlenexposition
Arten der Strahlenexposition Freitag, 16. November 2018Freitag, 16. November 2018
27
Quellen Schülerwissen Encarta www.infokreis-kernenergie.de Lexikothek
