DVD – DIREKTVERDAMPFER SONDENTECHNOLOGIE

Präsentation zum Thema: "DVD – DIREKTVERDAMPFER SONDENTECHNOLOGIE"—  Präsentation transkript:

1 DVD – DIREKTVERDAMPFER SONDENTECHNOLOGIE
Geothermie – Energie der Zukunft März 2009 Mitglied in GKZ

2

3 Das Know-How Einsatz von flüssigen R 723 Ammoniak Gemisch.
Entzugsleistung aus dem Gebirge bis 300 W/Sondenmeter. Nutzung der Phasenumwandlung und verbesserter thermischer Transport. > Betriebsstunden / a. / Vollautomatischer Betrieb Heizung und Kühlung gleichzeitig. Vorlauftemperatur > 65° C. Kühlung Entnahmetemperatur z.B. 6°C – 12°C. Kälte: Entnahmetemperatur bis – 20°C. Jahresarbeitszahl: > Wärme 4,5 / Kälte 20,0. Mitglied in GKZ

4 Die Systemübersicht Mitglied in GKZ

5 Klassische oberflächennahe Geothermie
Bei 100 m Teufe 30 KW bei 100 m Teufe ca. 3-5 KW Geothermische Leistung Wärme und Kälte gleichzeitig Nur Wärme oder nur Kälte Wärme / Kälteleistung Verdichter / Kondensator Umwälzpumpe / Verdichter Prozessenergie bis 300 W / m 20-50 W/m Entzugsleistung je m im Gebirge / Erdreich Kältemittel R 723 Wasser / Sole Fluid Dampfbildung Temperaturerhöhung Sole Ursache der gewonnenen Energie durch den Phasenwechsel des Kältemittels (flüssig zu gasförmig) wird für die Zirkulation des Fluidkreislaufes in der Sonde keine Prozessenergie benötigt. pumpengetriebene Zirkulation von Frostschutzmittel (Sole) durch U-Sonde, ab und aufsteigend mit dem Ziel der Temperaturerhöhung der Sole durch Erdwärme. Arbeitsprinzip DVD Duplex Sonde Klassische oberflächennahe Geothermie Der Vergleich

6 Klassische oberflächennahe Geothermie
Der Vergleich Der Vergleich 250 mm 100 mm Wirksamer Bohrradius der Sonde zur Wärmeübertragung 10% 100% Für vorgegebene Wärmeleistung erforderliche Parameter Keine Regenerationszeit, aussteuerbar Regenerationszeit Sondenverhalten > Std./a – max. 8760Std. (bivalent) max Std./a Laufzeitverhalten > 65° C, damit einsatzfähig für alle Anwendungen, auch im Altbestand von Gebäuden, vorteilhaft in bivalenter Anwendung max 45° C, Anlagen sind mit Elektroheizstab ausgestattet, um Wärmespitzen bis 55° C auszugleichen. Im Neubau bedingt einsatzfähig. Vorlauftemperatur 20 (Mit 1 KW Prozessenergie werden 20 KW Kälteleistung zirkuliert) 6 Jahresarbeitszahl-Kälte > 4,5 (Mit 1 KW Prozessenergie werden 4,5 KW Wärme erzeugt) 3,5 - 4,0 Jahresarbeitszahl-Wärme DVD Duplex Sonde Klassische oberflächennahe Geothermie

7 Die Verdichtergruppe

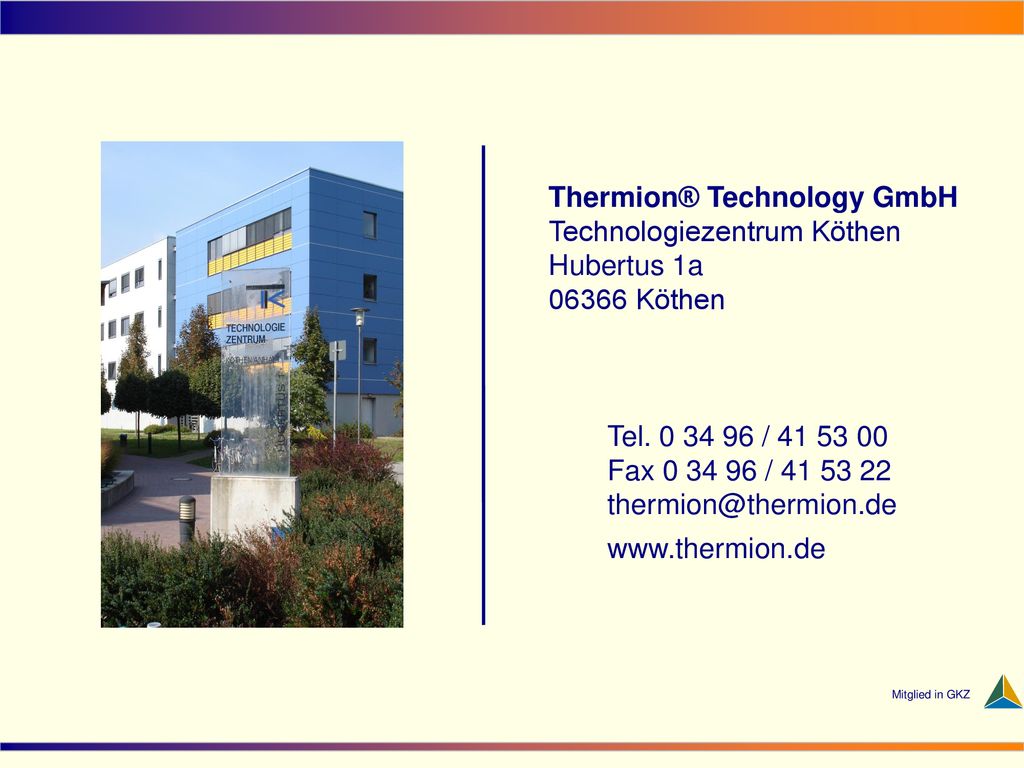

8 Tel. 0 34 96 / 41 53 00 Fax 0 34 96 / 41 53 22 thermion@thermion.de
Thermion® Technology GmbH Technologiezentrum Köthen Hubertus 1a Köthen Tel / Fax / Mitglied in GKZ
