Physik für Mediziner und Zahnmediziner
Vorlesung 01 Prof. F. Wörgötter (nach M.Seibt) -- Physik für Mediziner und Zahnmediziner 1
2
Literatur Harms, V.: Physik für Mediziner und Pharmazeuten (Harms Verlag) Harten, U.: Physik für Mediziner (Springer) Kamke/Walcher: Physik für Mediziner (Teubner) Seibt, W.: Physik für Mediziner (Thieme) Trautwein, Kreibig, Hüttermann: Physik für Mediziner, Biologen und Pharmazeuten (de Gruyter) Tritthart, H.: Medizinische Physik (Schatthauer) Prof. F. Wörgötter (nach M.Seibt) -- Physik für Mediziner und Zahnmediziner 2
3

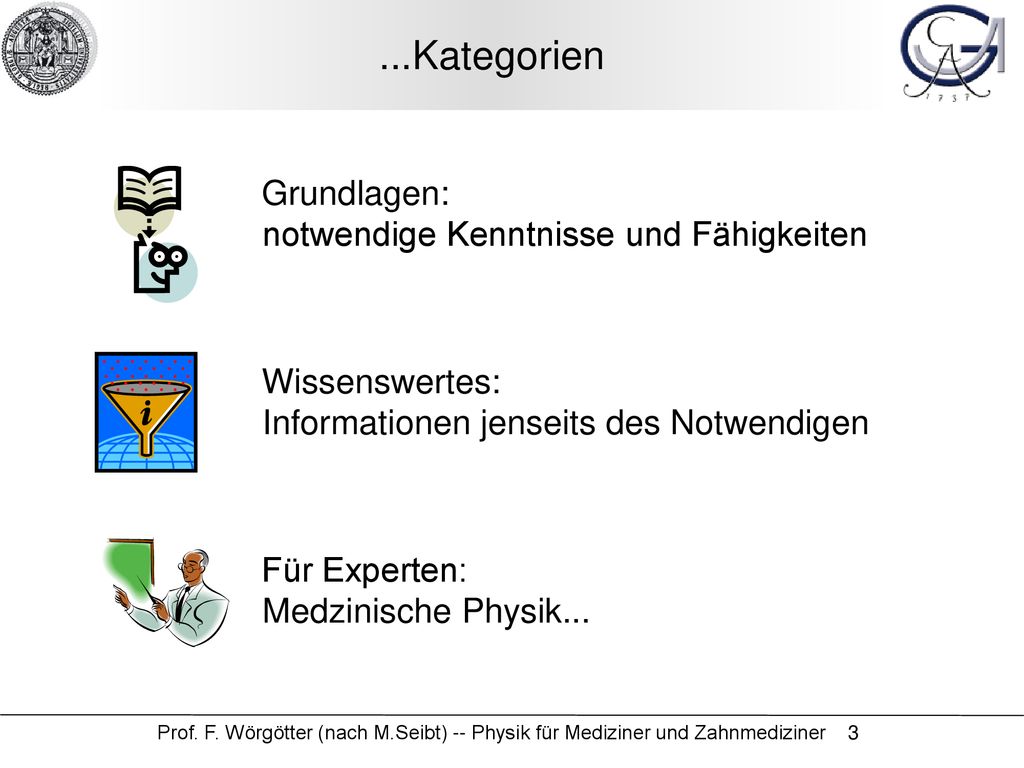

...Kategorien Grundlagen: notwendige Kenntnisse und Fähigkeiten
Wissenswertes: Informationen jenseits des Notwendigen Für Experten: Medzinische Physik... Prof. F. Wörgötter (nach M.Seibt) -- Physik für Mediziner und Zahnmediziner 3
4
Bewegung des menschlichen Körpers
Gelenk Knochen Muskeln (+Sehnen) Prof. F. Wörgötter (nach M.Seibt) -- Physik für Mediziner und Zahnmediziner 4
5
Bewegung des menschlichen Körpers
Drehachse Hebel Kraft Bewegung = Rotation von Körperteilen um Gelenke Prof. F. Wörgötter (nach M.Seibt) -- Physik für Mediziner und Zahnmediziner 5
6
Rotation Kraft führt zur Rotation des Hebels im Uhrzeigersinn
Kraft führt zur Rotation des Hebels entgegen dem Uhrzeigersinn Prof. F. Wörgötter (nach M.Seibt) -- Physik für Mediziner und Zahnmediziner 6
7
Drehmoment =Kraft x Hebelarm
Drehachse Hebelarm Kraft Hebelarm: Vektor von der Drehachse zum Angriffspunkt der Kraft Hebelarm und Kraft besitzen Betrag und Richtung, d.h. sie sind Vektoren ( Pfeile über den Symbolen) Prof. F. Wörgötter (nach M.Seibt) -- Physik für Mediziner und Zahnmediziner 7
8
Drehmoment Experiment Beobachtung Deutung
Prof. F. Wörgötter (nach M.Seibt) -- Physik für Mediziner und Zahnmediziner 8
9
Drehmoment =Kraft x Hebelarm
„Hebelwirkung um so größer je größer der Hebelarm“ Drehmoment T (vorläufige Definition) Prof. F. Wörgötter (nach M.Seibt) -- Physik für Mediziner und Zahnmediziner 9
10

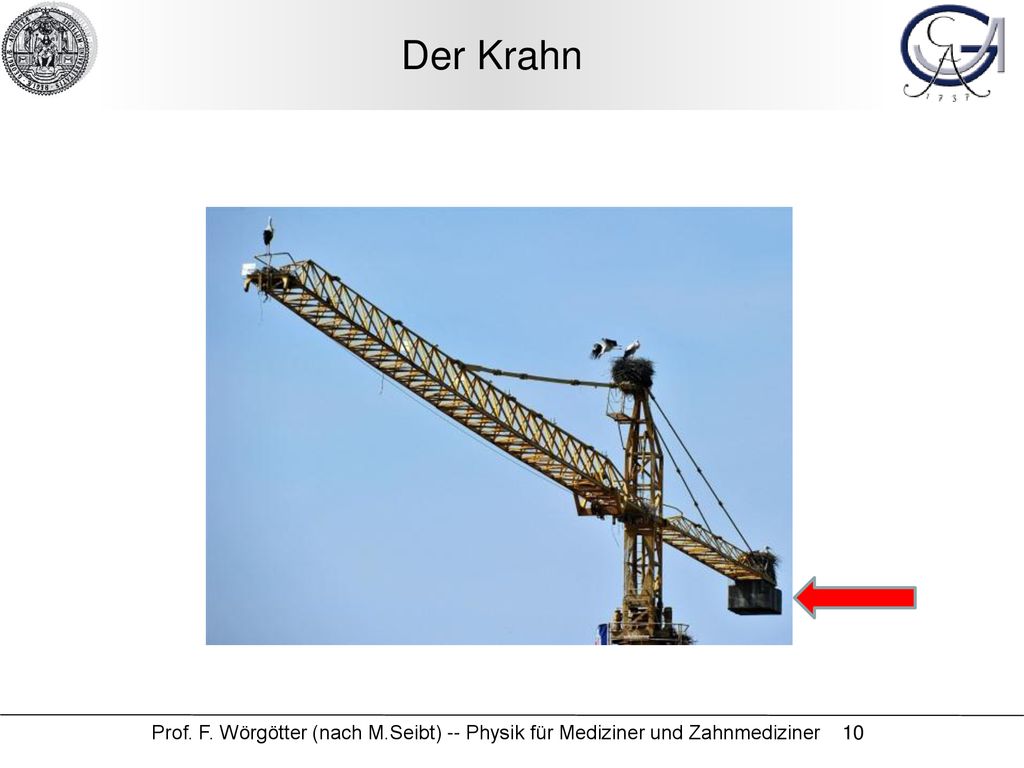

Der Krahn Prof. F. Wörgötter (nach M.Seibt) -- Physik für Mediziner und Zahnmediziner 10
11

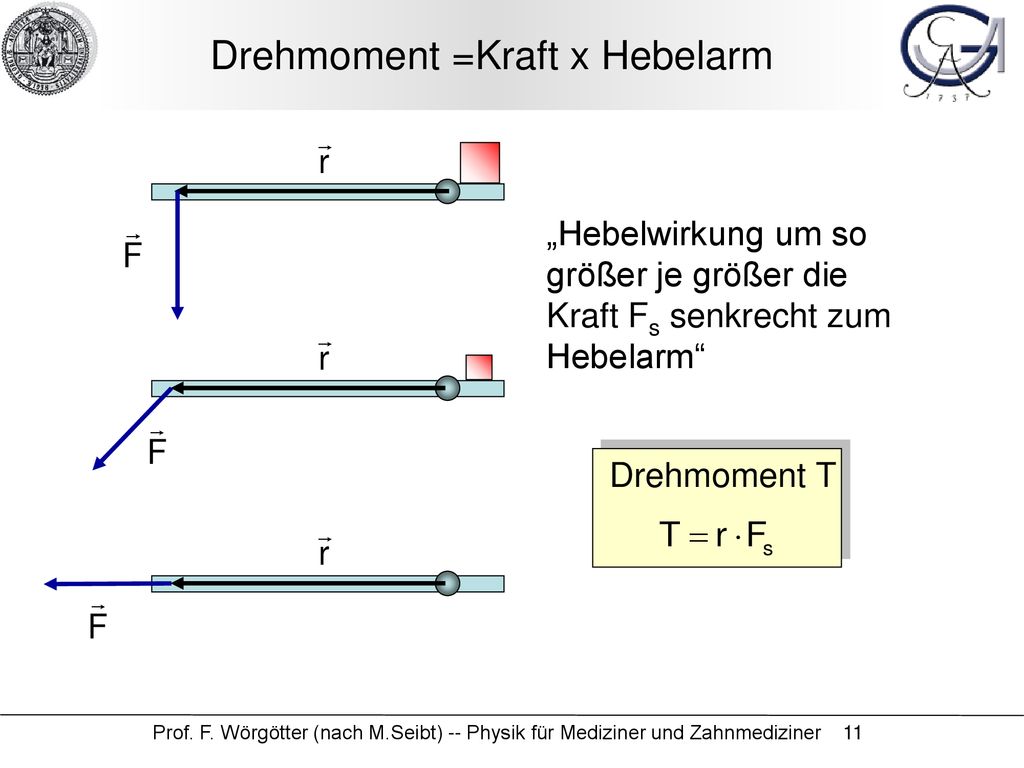

Drehmoment =Kraft x Hebelarm
„Hebelwirkung um so größer je größer die Kraft Fs senkrecht zum Hebelarm“ Drehmoment T Prof. F. Wörgötter (nach M.Seibt) -- Physik für Mediziner und Zahnmediziner 11
12
Drehmoment =Kraft x Hebelarm
Definition: Das Drehmoment ist das Produkt aus Hebelarm r und Kraft Fs senkrecht zum Hebelarm Fs: Kraftkomponente senkrecht zum Hebelarm r: Hebelarm a: Winkel zwischen Hebelarm und Kraft Prof. F. Wörgötter (nach M.Seibt) -- Physik für Mediziner und Zahnmediziner 12
13
Drehmoment =Kraft x Hebelarm
Definition: Der Drehmomentvektor ist das Kreuzprodukt (Vektorprodukt) aus Hebelarm und Kraft Prof. F. Wörgötter (nach M.Seibt) -- Physik für Mediziner und Zahnmediziner 13
14
...die Einheiten ... (fast) keine physikalische Größe ohne Einheit!
Kraft wird gemessen in Newton: N Länge wird gemessen in Meter: m Drehmoment wird gemessen in Nm (sprich: Newtonmeter) Prof. F. Wörgötter (nach M.Seibt) -- Physik für Mediziner und Zahnmediziner 14
15

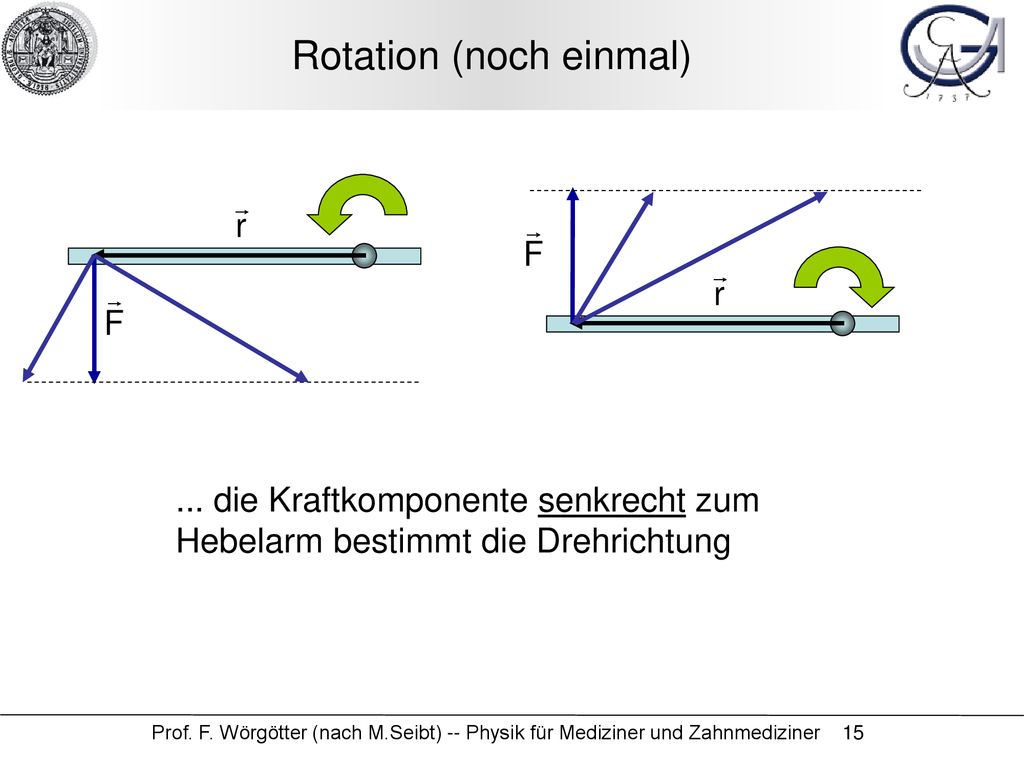

Rotation (noch einmal)
... die Kraftkomponente senkrecht zum Hebelarm bestimmt die Drehrichtung Prof. F. Wörgötter (nach M.Seibt) -- Physik für Mediziner und Zahnmediziner 15
16
Garnrolle Experiment Beobachtung Deutung
Prof. F. Wörgötter (nach M.Seibt) -- Physik für Mediziner und Zahnmediziner 16
17

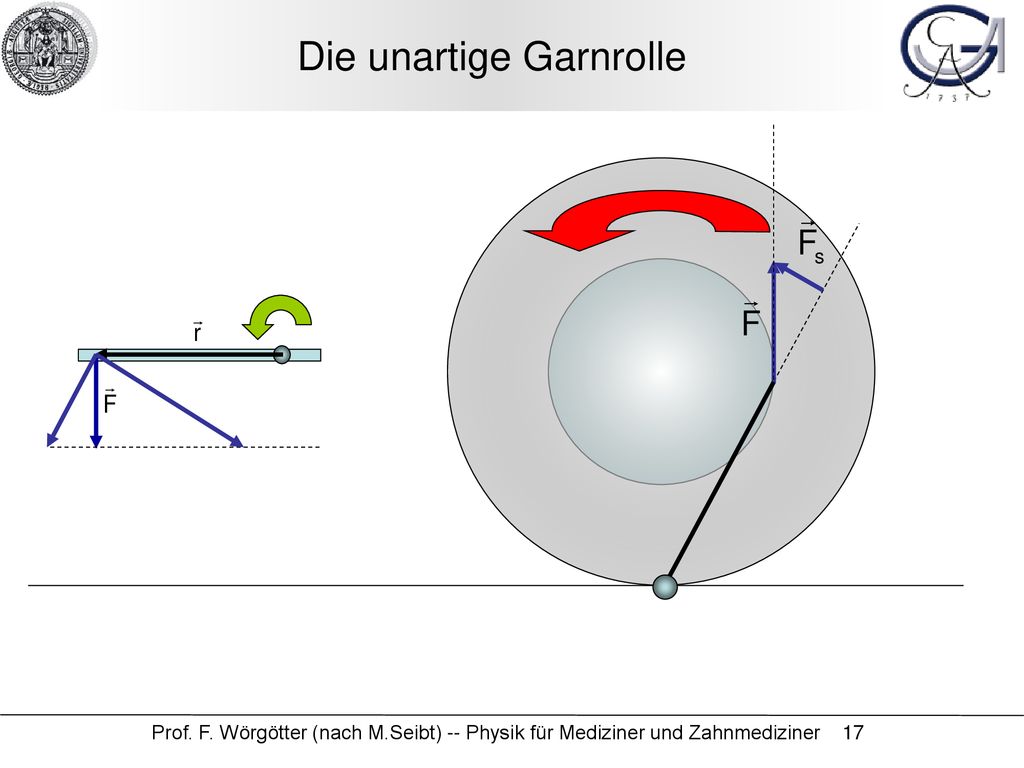

Die unartige Garnrolle
Prof. F. Wörgötter (nach M.Seibt) -- Physik für Mediziner und Zahnmediziner 17
18
Die artige Garnrolle Prof. F. Wörgötter (nach M.Seibt) -- Physik für Mediziner und Zahnmediziner 18
19

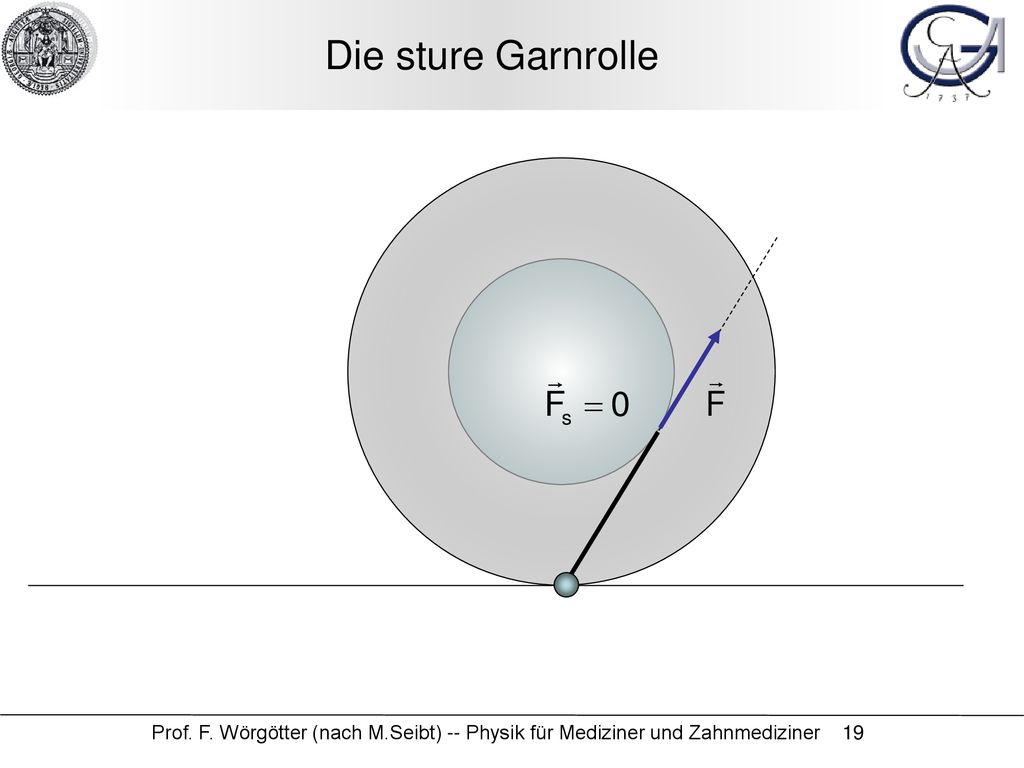

Die sture Garnrolle Prof. F. Wörgötter (nach M.Seibt) -- Physik für Mediziner und Zahnmediziner 19
20

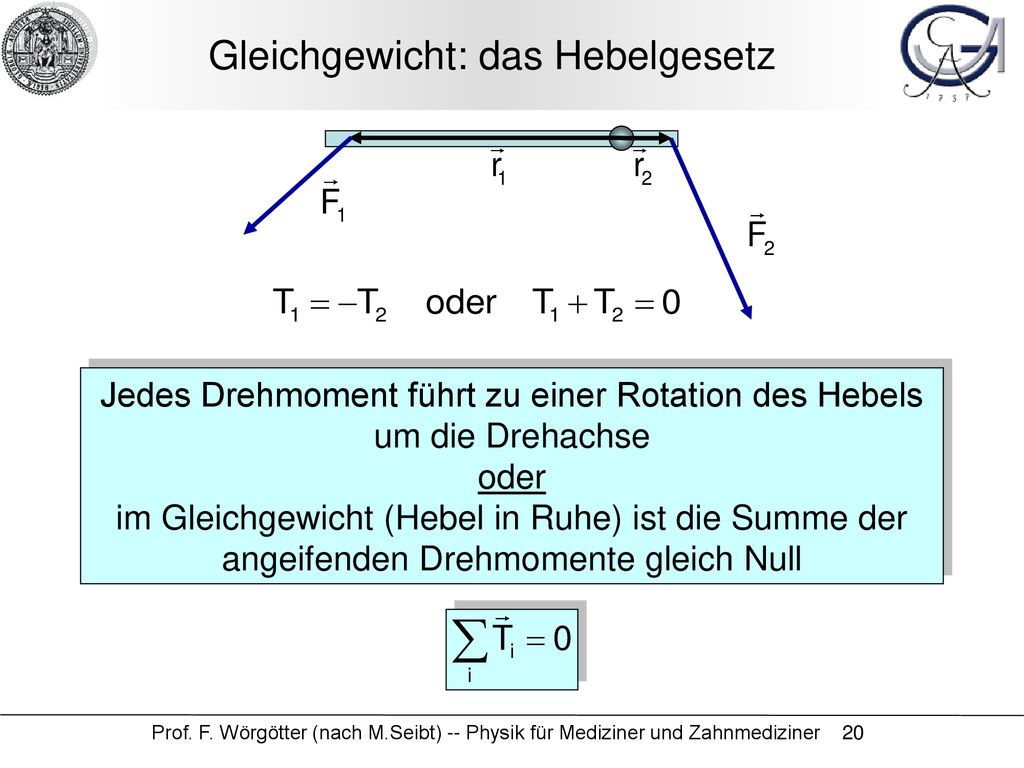

Gleichgewicht: das Hebelgesetz
Jedes Drehmoment führt zu einer Rotation des Hebels um die Drehachse oder im Gleichgewicht (Hebel in Ruhe) ist die Summe der angeifenden Drehmomente gleich Null Prof. F. Wörgötter (nach M.Seibt) -- Physik für Mediziner und Zahnmediziner 20
21

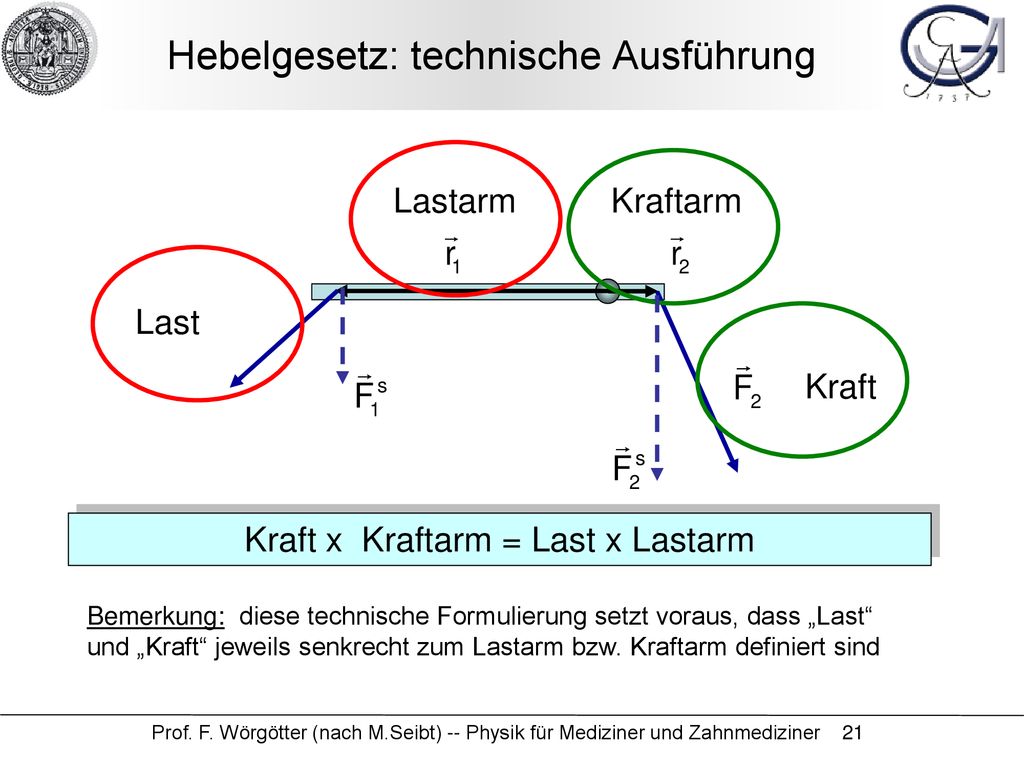

Hebelgesetz: technische Ausführung
Lastarm Kraftarm Last Kraft s s Kraft x Kraftarm = Last x Lastarm Bemerkung: diese technische Formulierung setzt voraus, dass „Last“ und „Kraft“ jeweils senkrecht zum Lastarm bzw. Kraftarm definiert sind Prof. F. Wörgötter (nach M.Seibt) -- Physik für Mediziner und Zahnmediziner 21
22
der Mensch als technischer Hebel...
Last: Gewichtskraft des eigenen Körpers (eines Körperteils) oder einer externen Masse zeigt nach „unten“ m g: Erdbeschleunigung Bemerkung: die Physik unterscheidet zwischen Gewicht(skraft) – gemessen in N – und Masse – gemessen in kg Prof. F. Wörgötter (nach M.Seibt) -- Physik für Mediziner und Zahnmediziner 22
23
Exkurs: „Erdbeschleunigung“
Newtonsches Gravitationsgesetz: R: Erdradius (= 6370km) M: Erdmasse (= kg) g: Gravitationskonstante (= m3/kg s2) R Prof. F. Wörgötter (nach M.Seibt) -- Physik für Mediziner und Zahnmediziner 23
24
Gravitationswaage Umlegen der großen Massen Drehbare Feder
Kleine Massen Große Massen Umlegen der großen Massen Drehbare Feder Prof. F. Wörgötter (nach M.Seibt) -- Physik für Mediziner und Zahnmediziner 24
25

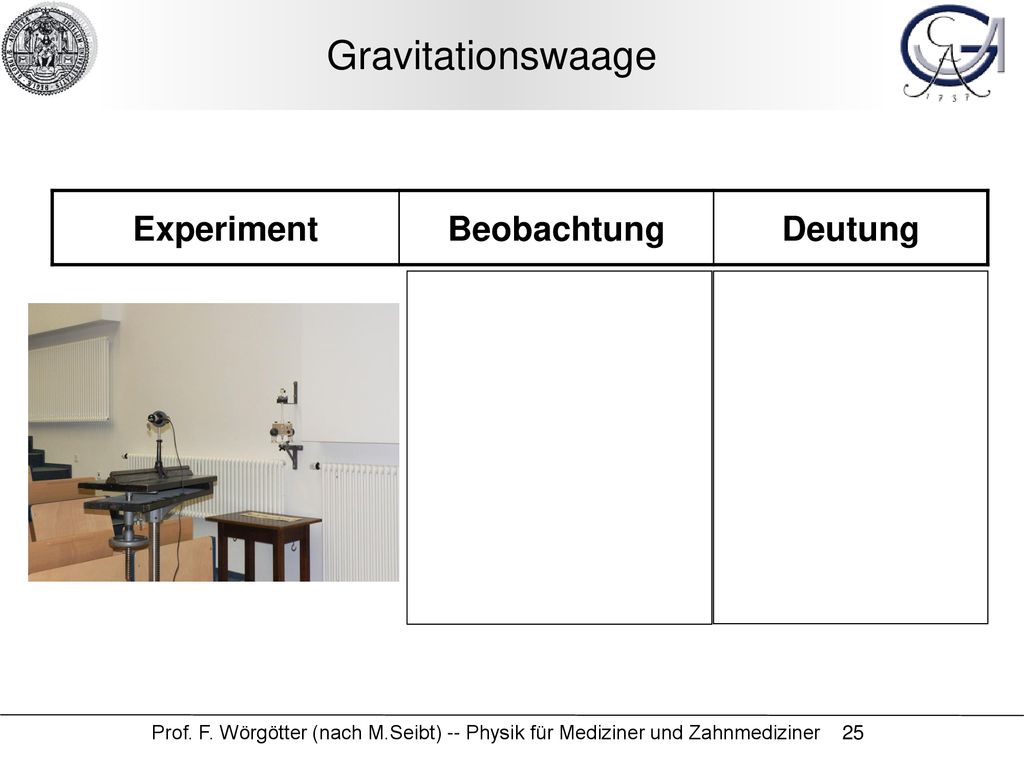

Gravitationswaage Experiment Beobachtung Deutung
Prof. F. Wörgötter (nach M.Seibt) -- Physik für Mediziner und Zahnmediziner 25
26
der Mensch als technischer Hebel...(Forts.)
F2=mg Hebelgesetz: Praktikum: messe für feste Last (F2) die zur Einstellung des Gleichgewichts notwendige Bizepskraft (F1) in Abhängigkeit von a Prof. F. Wörgötter (nach M.Seibt) -- Physik für Mediziner und Zahnmediziner 26
27
Hebelgesetz: Anwendung auf Wippe
Eva Eva und Adam (m1=12kg und m2=18kg) sitzen auf einer Wippe. Eva sitzt am äußersten Ende der Wippe im Abstand 3m von der Drehachse. Wie kann Adam die Wippe ins Gleichgewicht bringen? m1 m2 Adam Prof. F. Wörgötter (nach M.Seibt) -- Physik für Mediziner und Zahnmediziner 27
28
Hebelgesetz: Anwendung auf Wippe
Adam Eva l1 l2 m1 m2 Prof. F. Wörgötter (nach M.Seibt) -- Physik für Mediziner und Zahnmediziner 28
29
3 Hebelarten Drehachse zwischen Kraft und Last Über- oder Untersetzung Kraft zwischen Drehachse und Last Untersetzung Last zwischen Drehachse und Kraft Übersetzung Prof. F. Wörgötter (nach M.Seibt) -- Physik für Mediziner und Zahnmediziner 29
30
3 Hebelarten Federzug- Richtung = Last Gewichts Kraft = Last
Prof. F. Wörgötter (nach M.Seibt) -- Physik für Mediziner und Zahnmediziner 30
31
...die menschlichen Hebel
a F1 die menschlichen Hebel sind – aus Sicht des Hebelgesetzes – nicht gut konstruiert: FKraft >> Flast Ausnahmen: Knöchel- und Kiefergelenk Grund: Beweglichkeit wichtiger als Kraftübertragung Vergleich Industrieroboter cosa Wo ist der Fehler?
32
Gelenktypen und ihre Freiheitsgrade
Hüfte Schulter hintere Handwurzelgelenke Daumengelenk Knie, Ellenbogen Kehlkopf Gelenk zwischen Elle und Speiche Prof. F. Wörgötter (nach M.Seibt) -- Physik für Mediziner und Zahnmediziner 32
33
Zusammenfassung: Drehmoment und Hebelgesetz
Im Gleichgewicht ist die Summe der angeifenden Drehmomente gleich Null: Kraft x Kraftarm = Last x Lastarm Gewichtskraft Einheiten: Kraft N Drehmoment... Nm Prof. F. Wörgötter (nach M.Seibt) -- Physik für Mediziner und Zahnmediziner 33
34

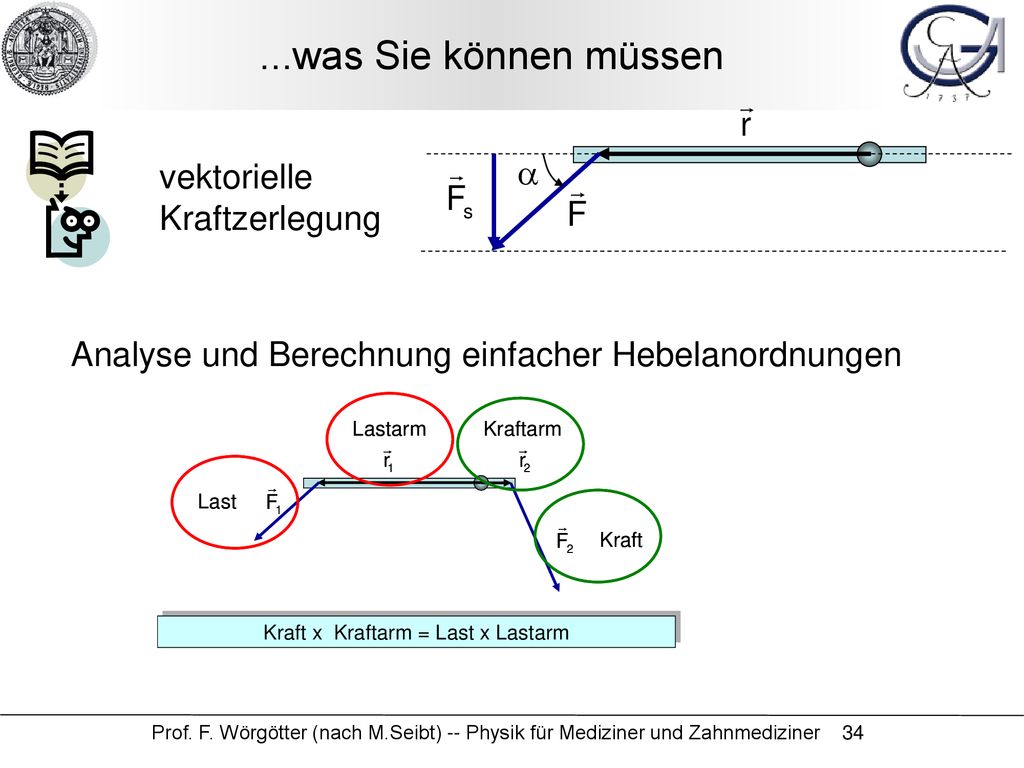

...was Sie können müssen a vektorielle Kraftzerlegung
Analyse und Berechnung einfacher Hebelanordnungen Prof. F. Wörgötter (nach M.Seibt) -- Physik für Mediziner und Zahnmediziner 34
35
Kontrollfragen Geben Sie eine notwendige Bedingung dafür, dass sich ein Hebel im Gleichgewicht befindet. Geben Sie eine Definition des Drehmomentes, die die Richtung von Kräften und Hebelarmen berücksichtigt. Ein einarmiger Hebel wird am äußersten Ende gegenüber der Drehachse belastet. Ist die für das Gleichgewicht notwendige Kraft größer, kleiner oder gleich der Last? Welche der Möglichkeiten können realsiert werden? Berechnen Sie die Gewichtskraft (in N) einer Masse m=200g. Nennen Sie die Bedingung dafür, dass eine Kraft kein Drehmoment verursacht. Prof. F. Wörgötter (nach M.Seibt) -- Physik für Mediziner und Zahnmediziner 35
