Prüfung der FDM Frequenzmultiplex-Systeme mit ET 91

Präsentation zum Thema: "Prüfung der FDM Frequenzmultiplex-Systeme mit ET 91"—  Präsentation transkript:

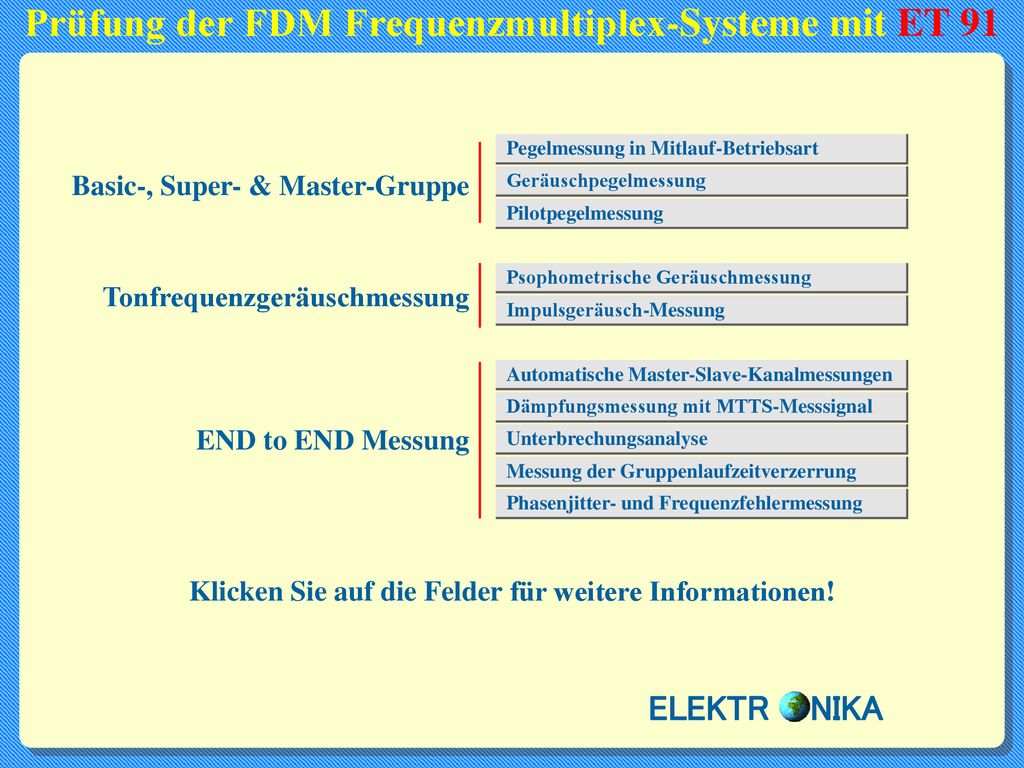

1 Prüfung der FDM Frequenzmultiplex-Systeme mit ET 91
Basic-, Super- & Master-Gruppe Tonfrequenzgeräuschmessung END to END Messung Pegelmessung in Mitlauf-Betriebsart Geräuschpegelmessung Pilotpegelmessung Psophometrische Geräuschmessung Impulsgeräusch-Messung Automatische Master-Slave-Kanalmessungen Dämpfungsmessung mit MTTS-Messsignal Unterbrechungsanalyse Messung der Gruppenlaufzeitverzerrung Phasenjitter- und Frequenzfehlermessung Klicken Sie auf die Felder für weitere Informationen! ELEKTR NIKA

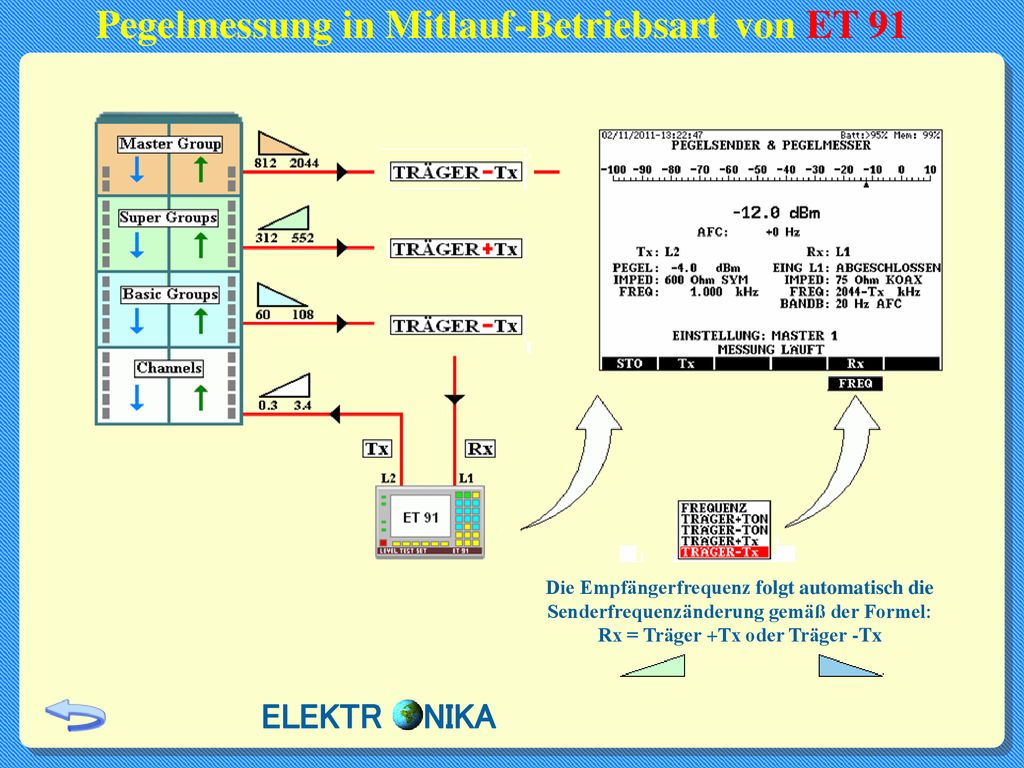

2 Pegelmessung in Mitlauf-Betriebsart von ET 91
Die Empfängerfrequenz folgt automatisch die Senderfrequenzänderung gemäß der Formel: Rx = Träger +Tx oder Träger -Tx ELEKTR NIKA

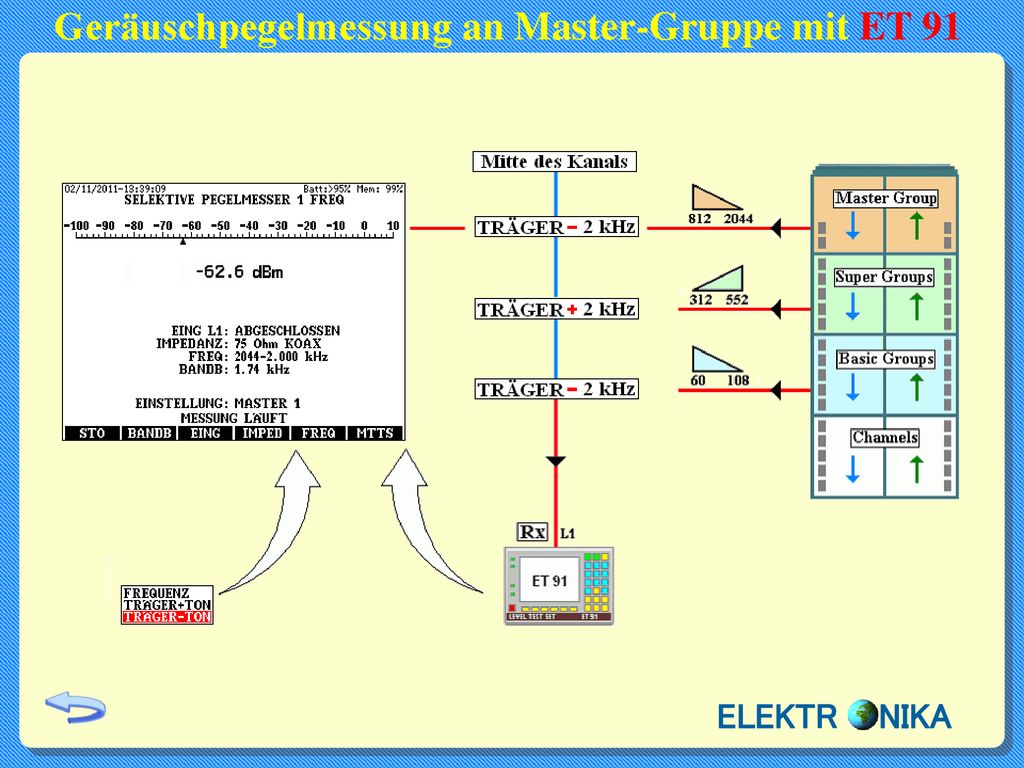

3 Geräuschpegelmessung an Master-Gruppe mit ET 91
ELEKTR NIKA

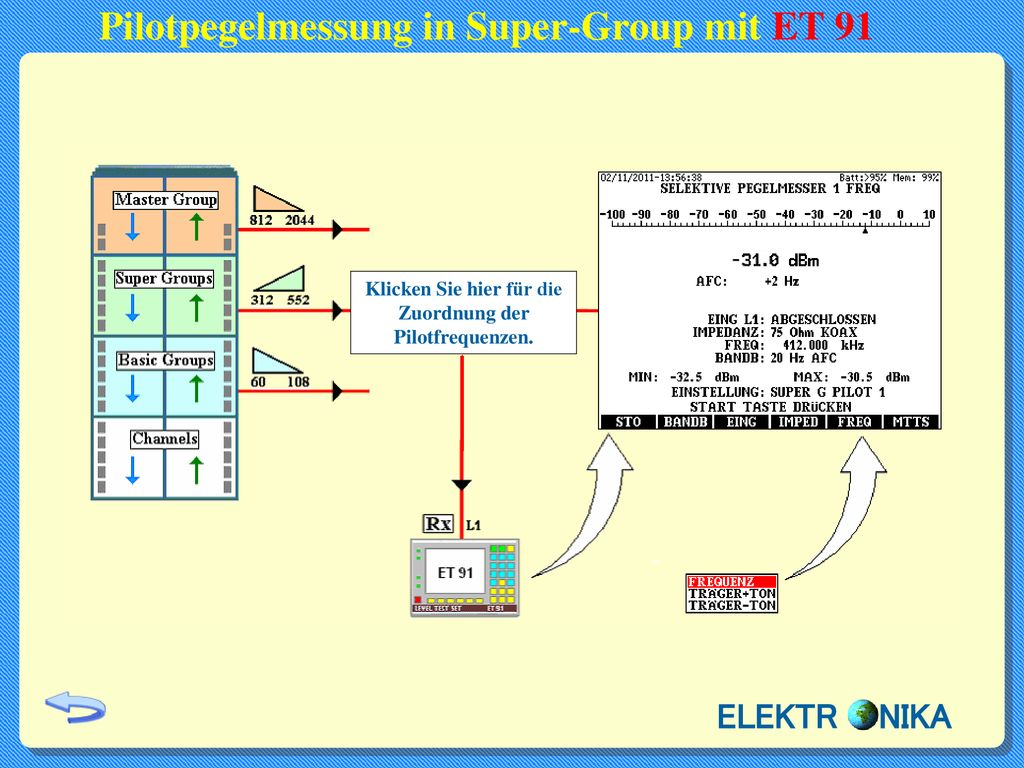

4 Pilotpegelmessung in Super-Group mit ET 91
Klicken Sie hier für die Zuordnung der Pilotfrequenzen. ELEKTR NIKA

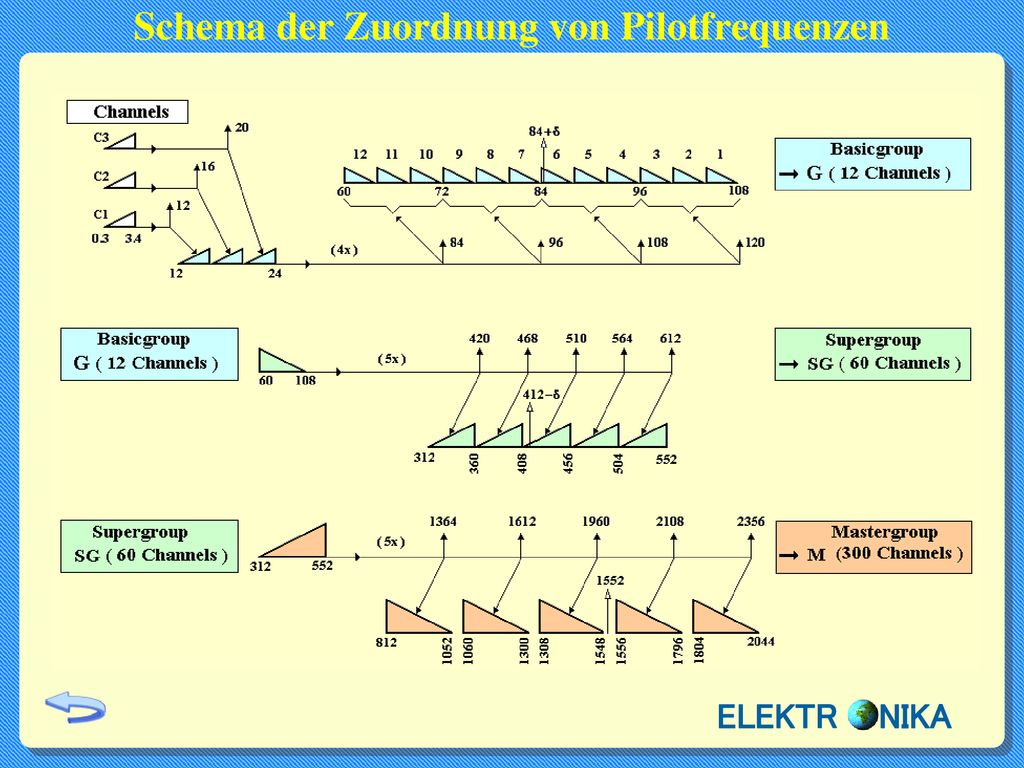

5 Schema der Zuordnung von Pilotfrequenzen
ELEKTR NIKA

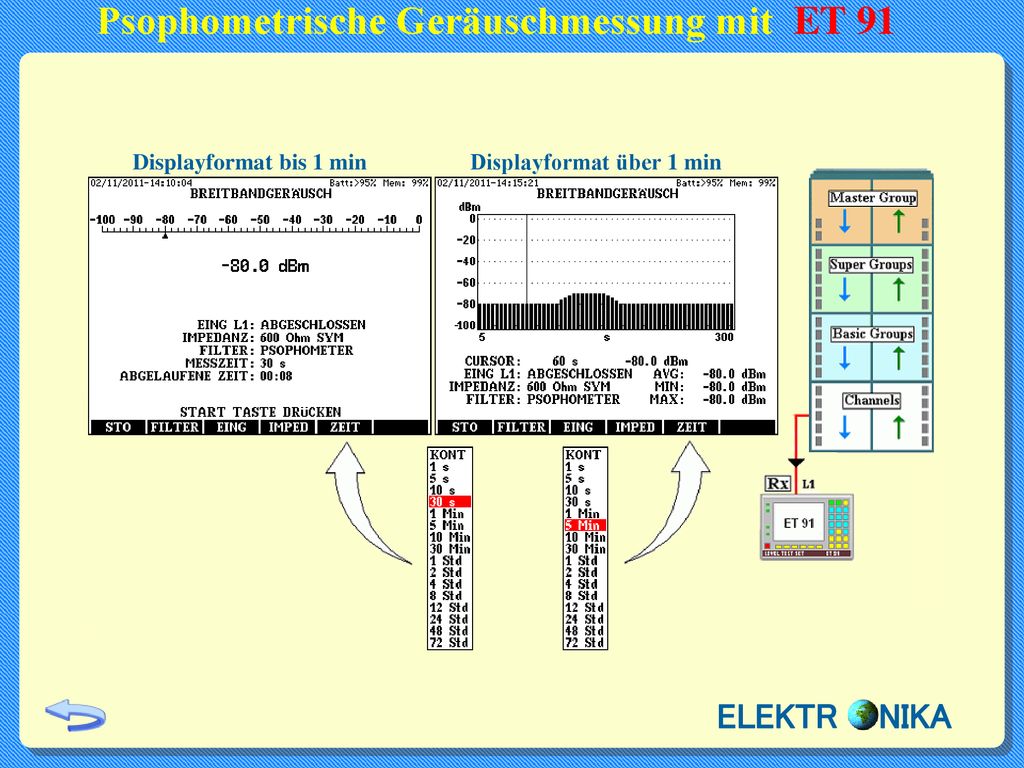

6 Psophometrische Geräuschmessung mit ET 91
Displayformat bis 1 min Displayformat über 1 min ELEKTR NIKA

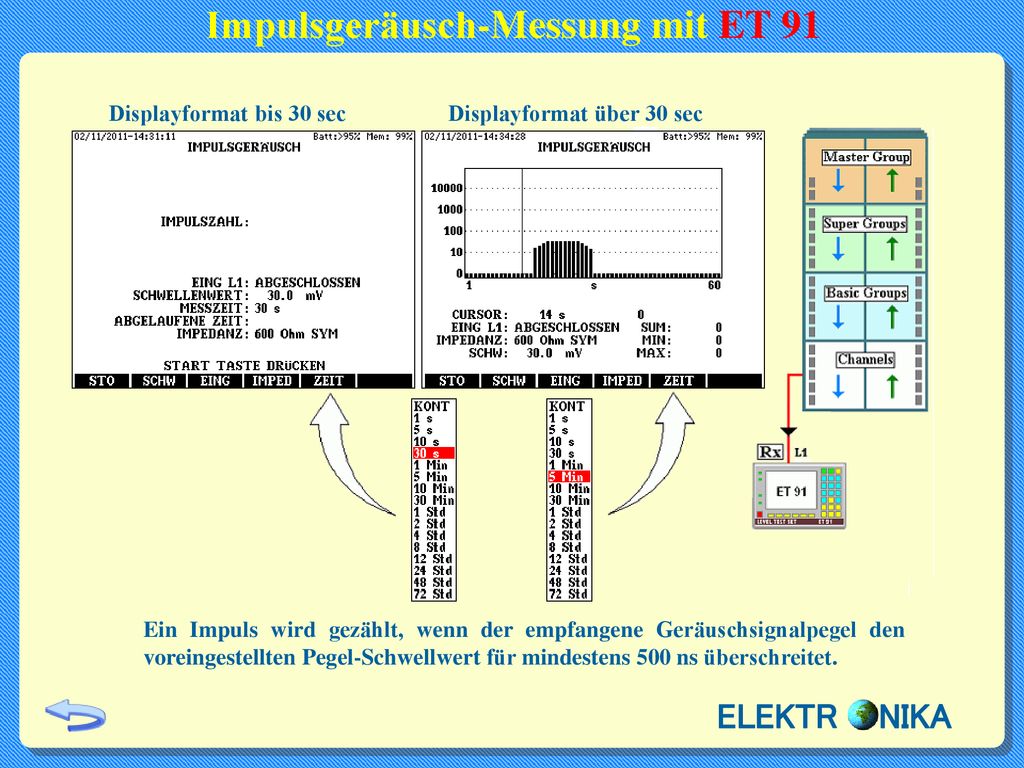

7 Impulsgeräusch-Messung mit ET 91
Displayformat bis 30 sec Displayformat über 30 sec Ein Impuls wird gezählt, wenn der empfangene Geräuschsignalpegel den voreingestellten Pegel-Schwellwert für mindestens 500 ns überschreitet. ELEKTR NIKA

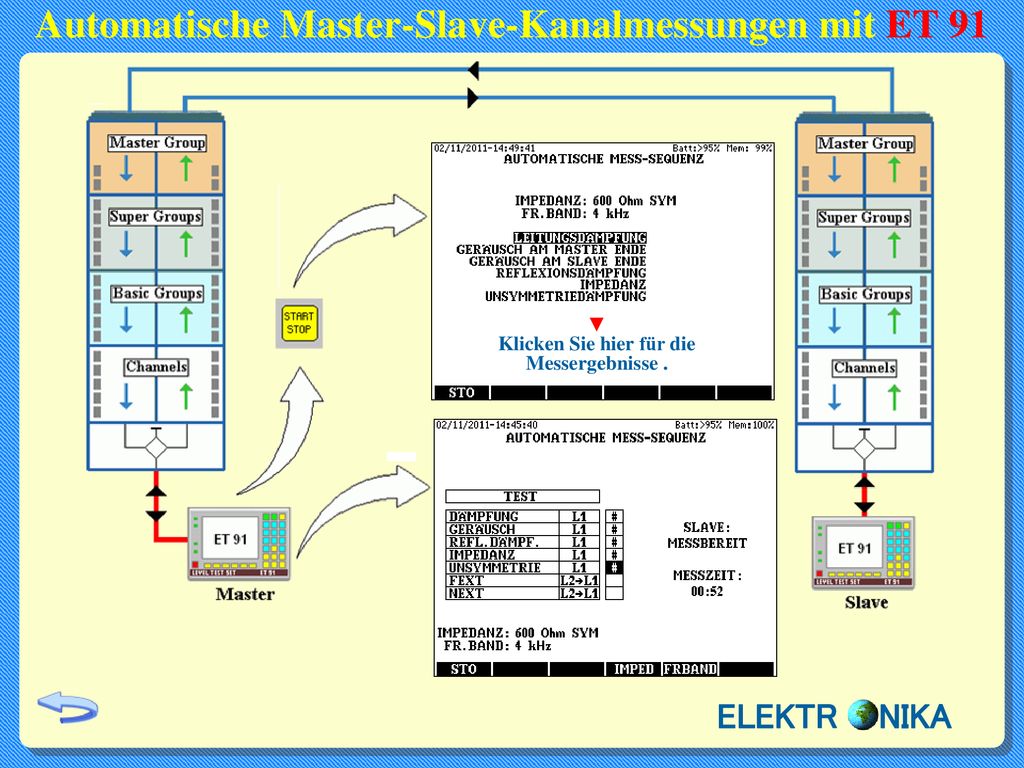

8 Automatische Master-Slave-Kanalmessungen mit ET 91
▼ Klicken Sie hier für die Messergebnisse . ELEKTR NIKA

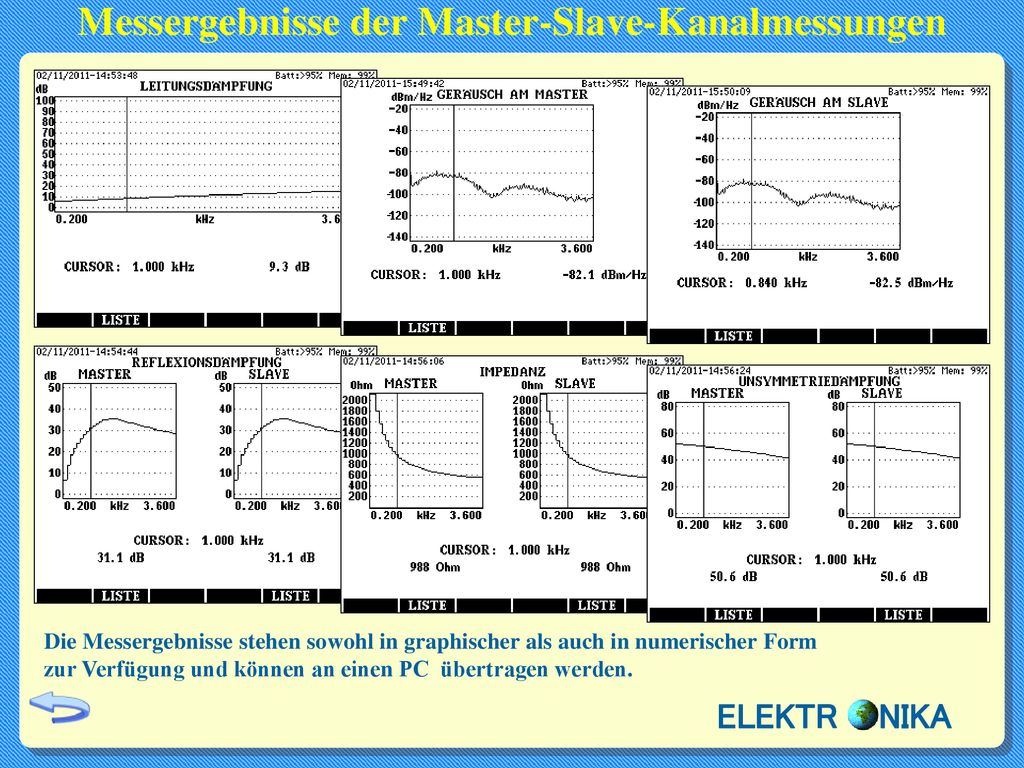

9 Messergebnisse der Master-Slave-Kanalmessungen
Die Messergebnisse stehen sowohl in graphischer als auch in numerischer Form zur Verfügung und können an einen PC übertragen werden. ELEKTR NIKA

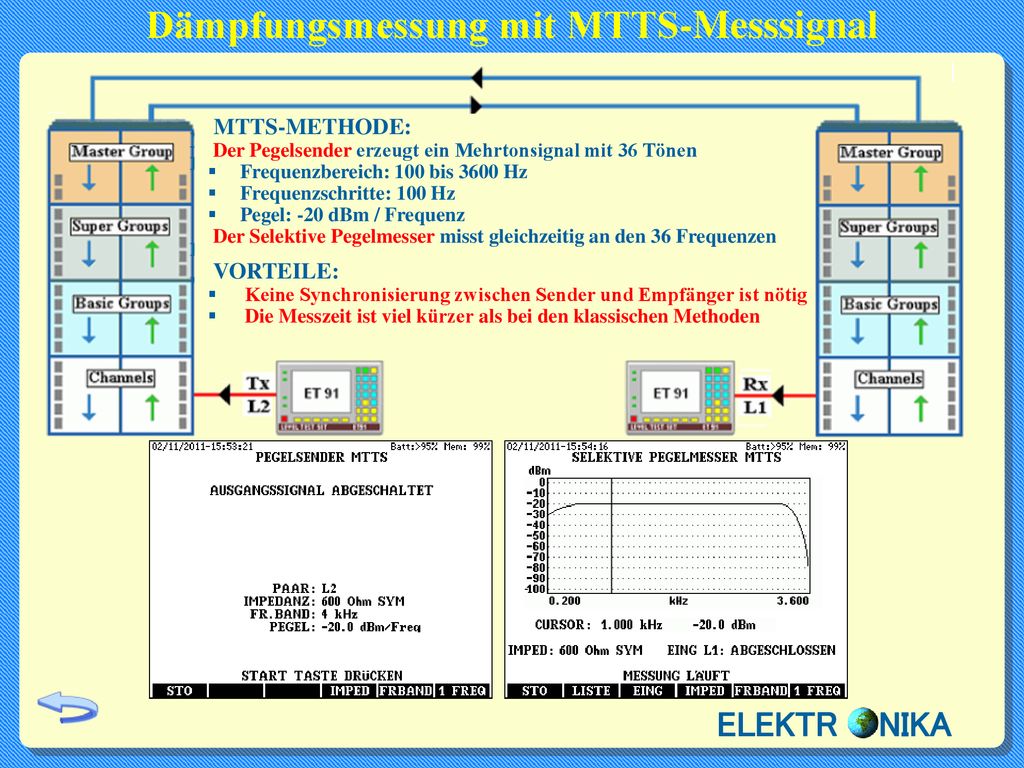

10 Dämpfungsmessung mit MTTS-Messsignal
MTTS-METHODE: Der Pegelsender erzeugt ein Mehrtonsignal mit 36 Tönen Frequenzbereich: 100 bis 3600 Hz Frequenzschritte: 100 Hz Pegel: -20 dBm / Frequenz Der Selektive Pegelmesser misst gleichzeitig an den 36 Frequenzen VORTEILE: Keine Synchronisierung zwischen Sender und Empfänger ist nötig Die Messzeit ist viel kürzer als bei den klassischen Methoden ELEKTR NIKA

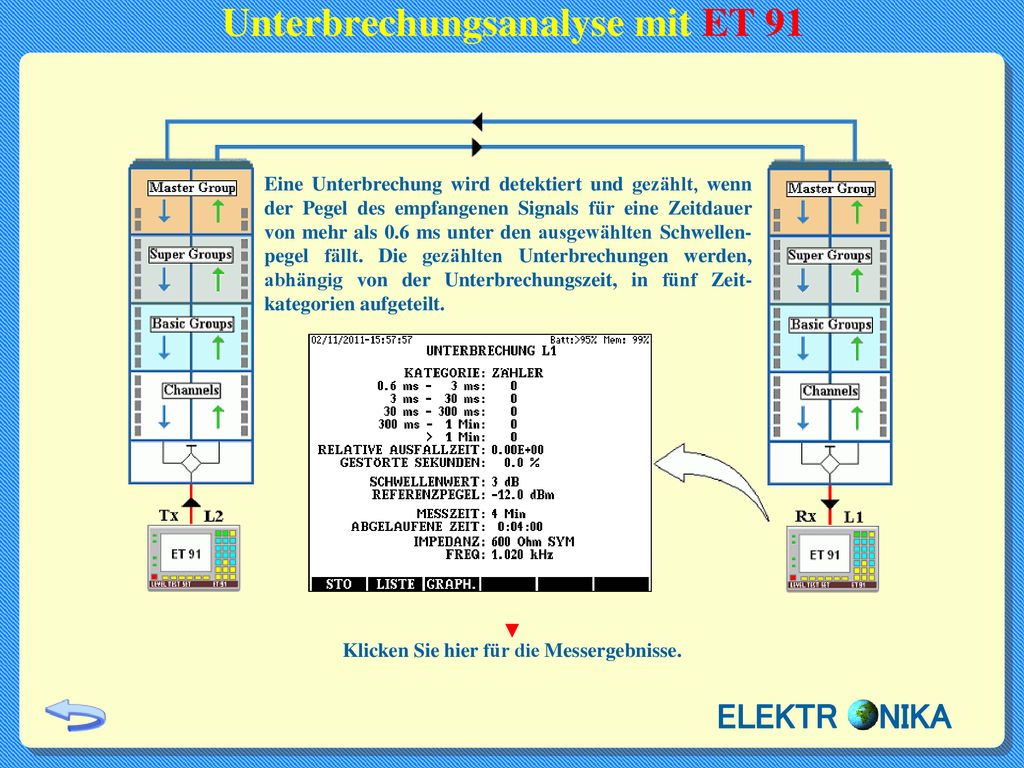

11 Unterbrechungsanalyse mit ET 91
Eine Unterbrechung wird detektiert und gezählt, wenn der Pegel des empfangenen Signals für eine Zeitdauer von mehr als 0.6 ms unter den ausgewählten Schwellen- pegel fällt. Die gezählten Unterbrechungen werden, abhängig von der Unterbrechungszeit, in fünf Zeit-kategorien aufgeteilt. ▼ Klicken Sie hier für die Messergebnisse. ELEKTR NIKA

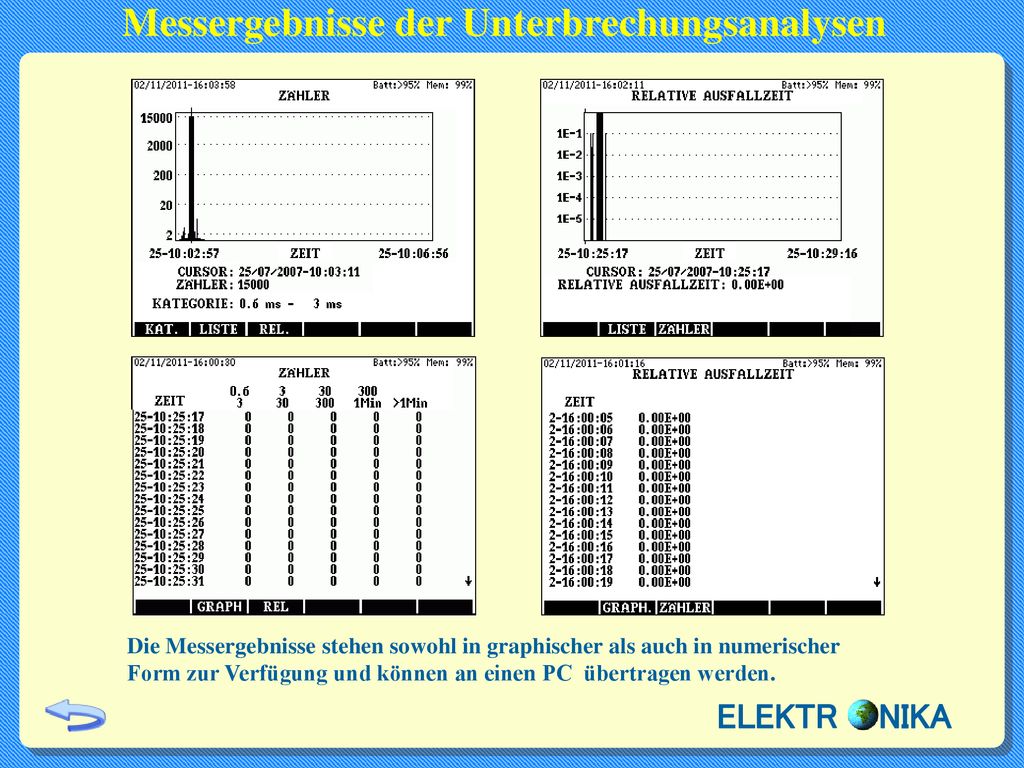

12 Messergebnisse der Unterbrechungsanalysen
Die Messergebnisse stehen sowohl in graphischer als auch in numerischer Form zur Verfügung und können an einen PC übertragen werden. ELEKTR NIKA

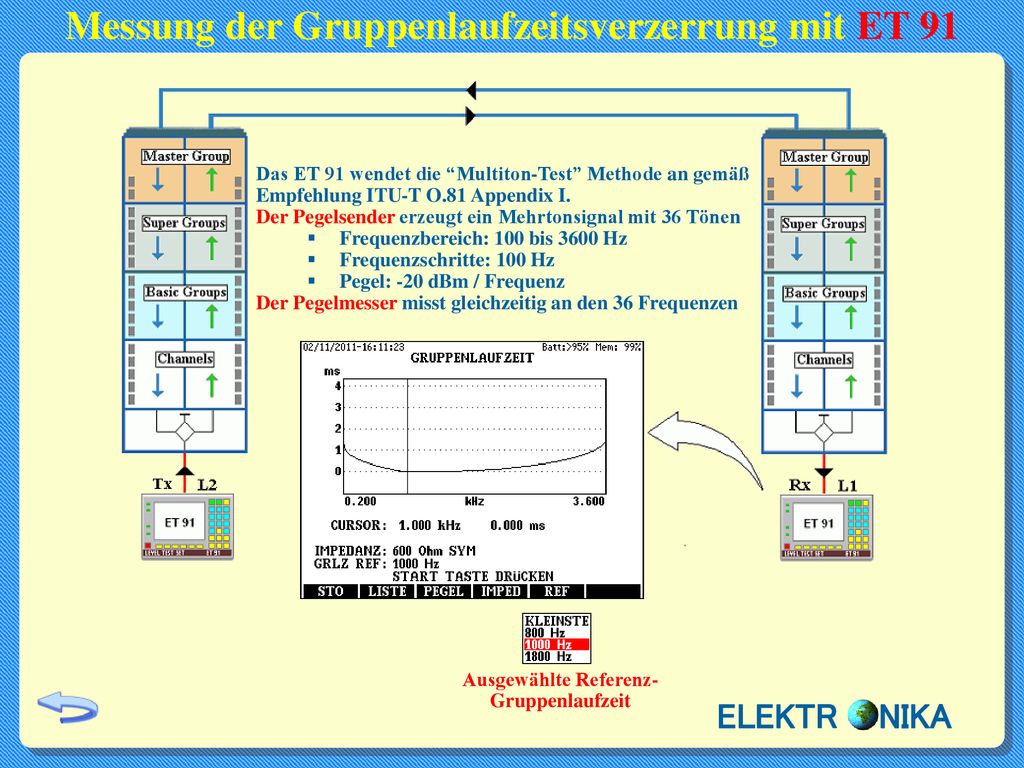

13 Messung der Gruppenlaufzeitsverzerrung mit ET 91
Das ET 91 wendet die “Multiton-Test” Methode an gemäß Empfehlung ITU-T O.81 Appendix I. Der Pegelsender erzeugt ein Mehrtonsignal mit 36 Tönen Frequenzbereich: 100 bis 3600 Hz Frequenzschritte: 100 Hz Pegel: -20 dBm / Frequenz Der Pegelmesser misst gleichzeitig an den 36 Frequenzen Ausgewählte Referenz-Gruppenlaufzeit ELEKTR NIKA

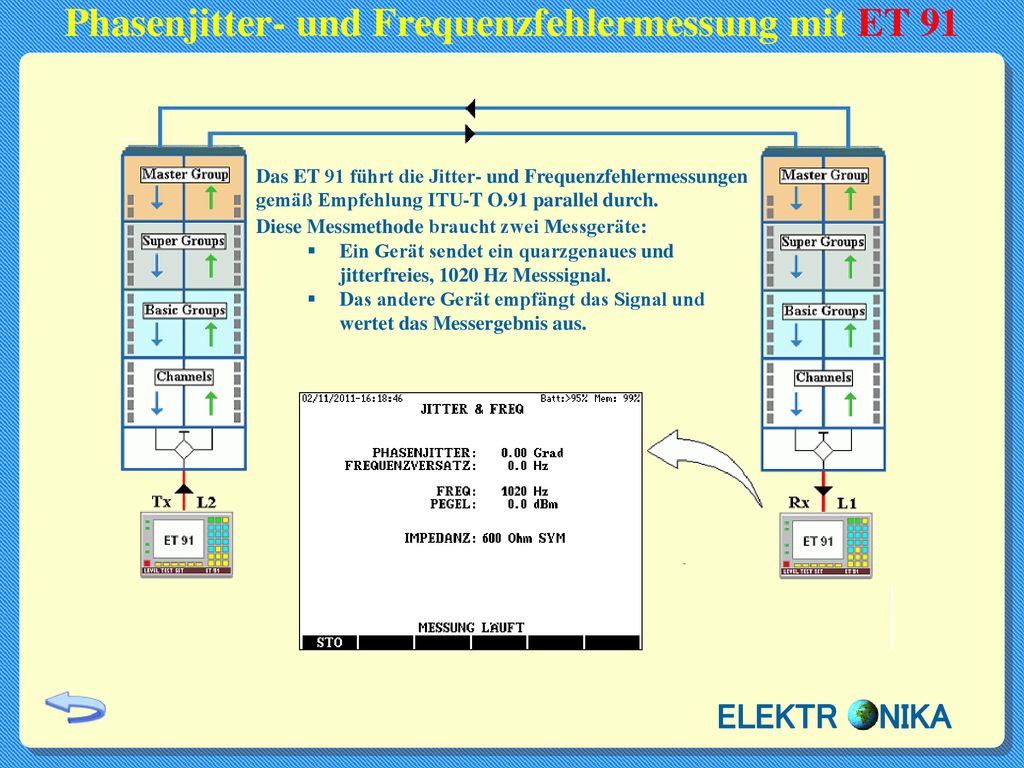

14 Phasenjitter- und Frequenzfehlermessung mit ET 91
Das ET 91 führt die Jitter- und Frequenzfehlermessungen gemäß Empfehlung ITU-T O.91 parallel durch. Diese Messmethode braucht zwei Messgeräte: Ein Gerät sendet ein quarzgenaues und jitterfreies, 1020 Hz Messsignal. Das andere Gerät empfängt das Signal und wertet das Messergebnis aus. ELEKTR NIKA

15 Vielen Dank für Ihre Aufmerksamkeit !
