1 © Copyright: Bernhard Mühr
Leewellen © Copyright: Bernhard Mühr © DWD

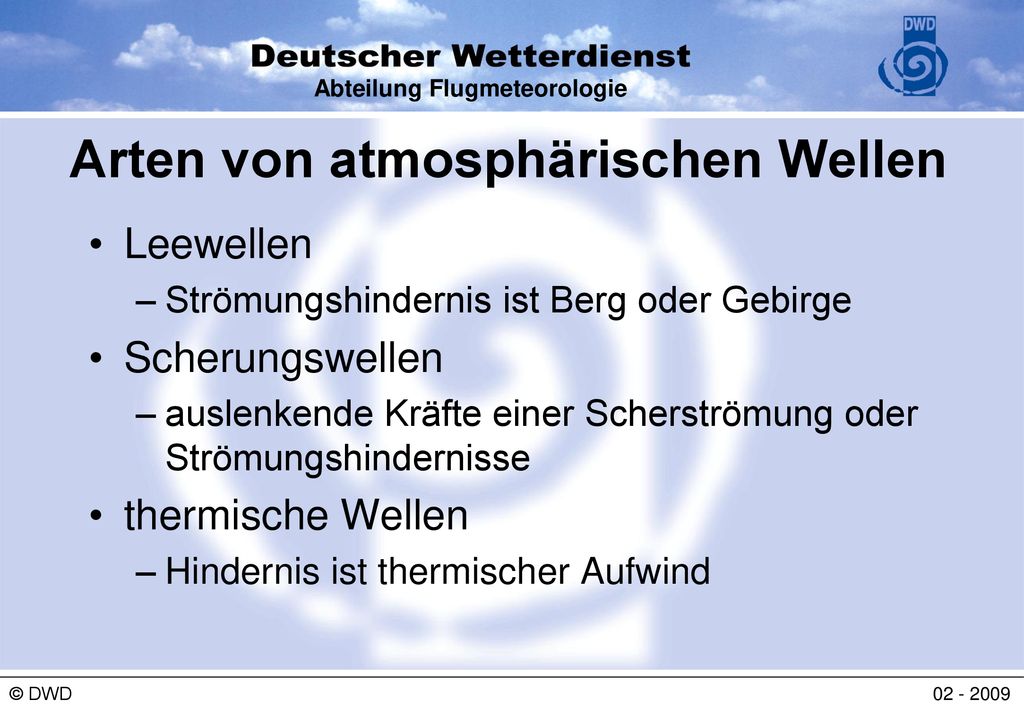

2 Arten von atmosphärischen Wellen
Leewellen Strömungshindernis ist Berg oder Gebirge Scherungswellen auslenkende Kräfte einer Scherströmung oder Strömungshindernisse thermische Wellen Hindernis ist thermischer Aufwind © DWD

3 Voraussetzung für die Bildung von Leewellen
Topographische Bedingungen Gebirgskamm quer zur Windrichtung (Windrichtung darf höchstens +/- 30º von der Kammsenkrechten abweichen) Vertikales Temperaturprofil stabile Schichtung der Luftmasse in und oberhalb der Kammhöhe Vertikales Windprofil kammsenkrechte Komponente kt lineare Windzunahme mit der Höhe (mind. gleichbleibend) © DWD

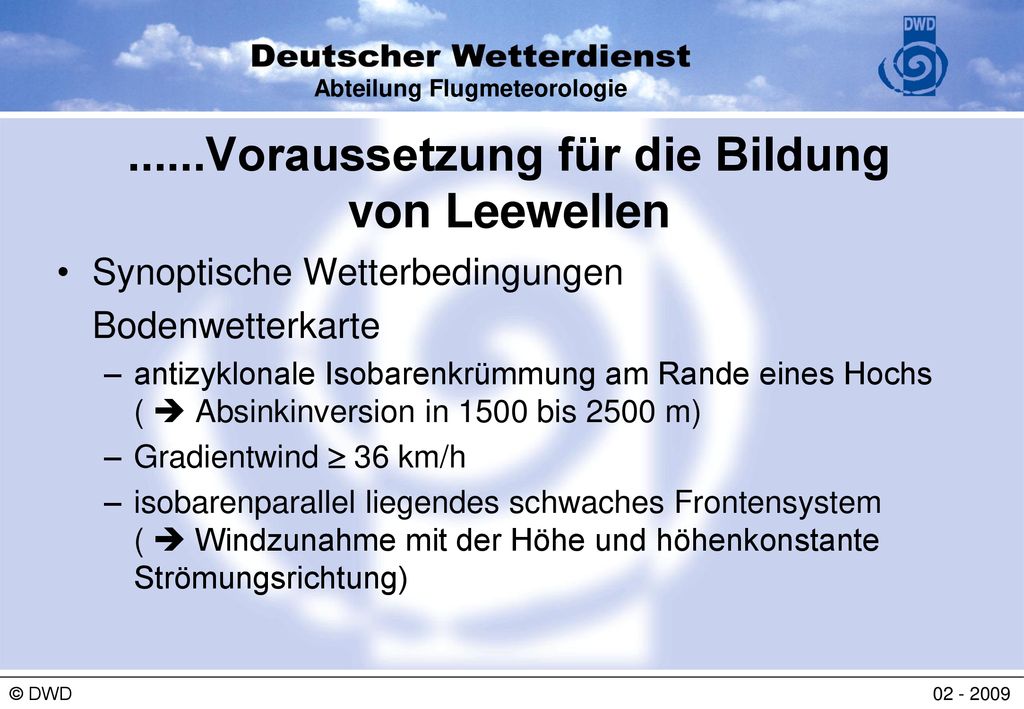

4 ......Voraussetzung für die Bildung von Leewellen
Synoptische Wetterbedingungen Bodenwetterkarte antizyklonale Isobarenkrümmung am Rande eines Hochs (  Absinkinversion in 1500 bis 2500 m) Gradientwind  36 km/h isobarenparallel liegendes schwaches Frontensystem (  Windzunahme mit der Höhe und höhenkonstante Strömungsrichtung) © DWD

5 ......Voraussetzung für die Bildung von Leewellen
Synoptische Wetterbedingungen Höhenwetterkarten Antizyklonale Strahlstromseite Mit der Höhe ab Bergniveau gleichbleibende Windrichtung Windgeschwindigkeit in 500 hPa: km/h Windgeschwindigkeit in 300 hPa: km/h schmaler Höhentrog (SW-Strömung auf der Vorderseite eines Höhentroges) © DWD

6 Ideale Leewelle © DWD

7 Stabilitätsverteilung
Vertikalprofil der Stabilitätsverteilung einer Schwingungsfähigen Luftmasse theoretisches Idealprofil Realprofil © DWD

8 Vertikalprofil der Windgeschwindigkeit und ihre Auswirkung auf die
Luftströmung laminare Strömung stehender Wirbel Leewellenströmung Rotorenströmung © DWD

9  = Wellenlänge  Einfluss der Hindernisprofile auf die Wellenbildung
zu kurz zu lang Idealhindernis zu lang trotz Höhe ideale Hinderniskette mit Resonanz-verstärkung  = Wellenlänge  Einfluss der Hindernisprofile auf die Wellenbildung (nach Wallington) © DWD

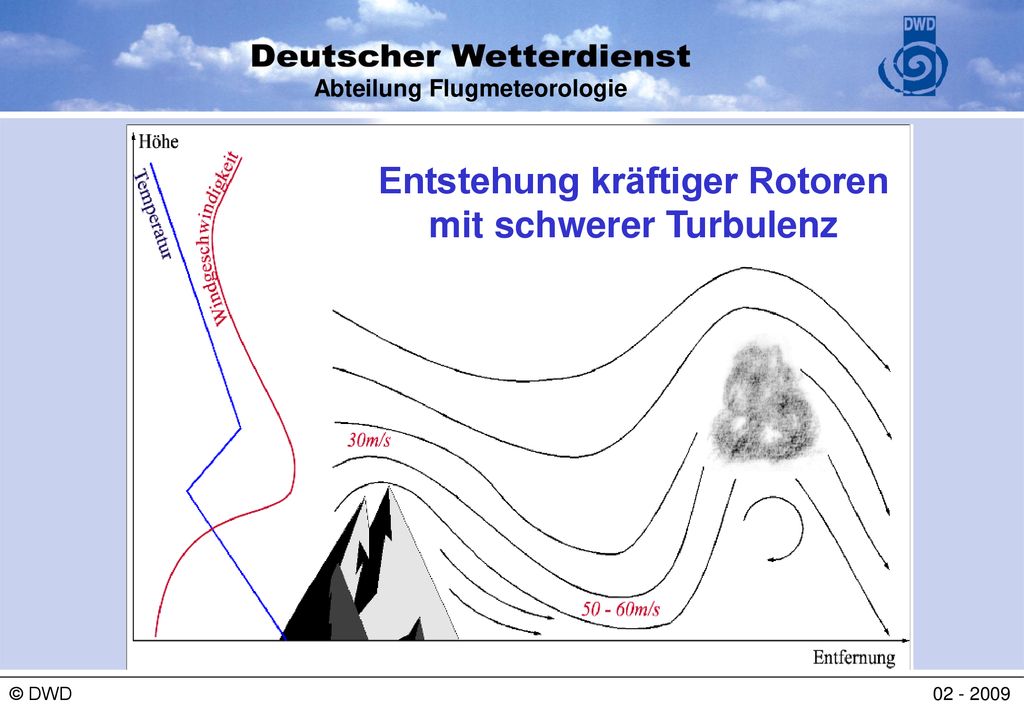

10 Entstehung kräftiger Rotoren mit schwerer Turbulenz
© DWD

11 Vorhersagemöglichkeiten von Leewellen
Bodenvorhersagekarte, Höhenvorhersagekarten 500 und 300 hPa Lester-Harrison-Nomogramm Temp-Auswertung: Vertikalprofile Scorerparameter Alpenschnitte aus pc_met © DWD

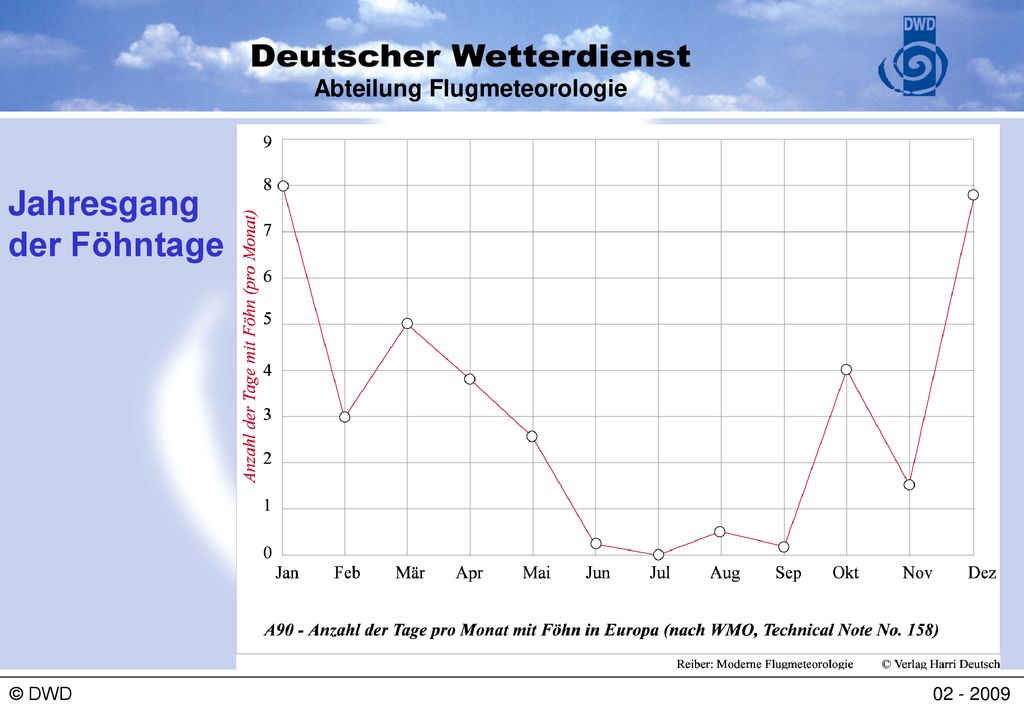

12 Jahresgang der Föhntage © DWD

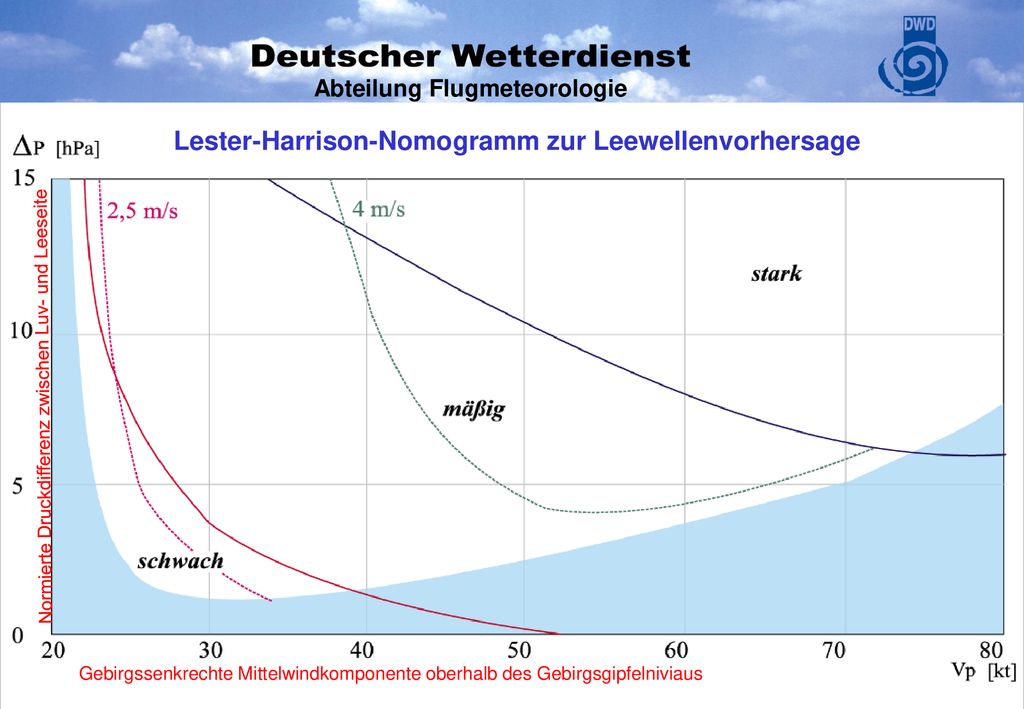

13 Lester-Harrison-Nomogramm zur Leewellenvorhersage
Normierte Druckdifferenz zwischen Luv- und Leeseite Gebirgssenkrechte Mittelwindkomponente oberhalb des Gebirgsgipfelniviaus © DWD

14 (Temp-Tool von pc_met)
Vertikalprofil von Windgeschwindigkeit und Scorerparameter bei einer schwingungsfähigen Luftmasse (Temp-Tool von pc_met) © DWD

15 © DWD

16 © DWD

17 © DWD

18 COSMO-DE Leewellenvorhersage
für den , UTC © DWD

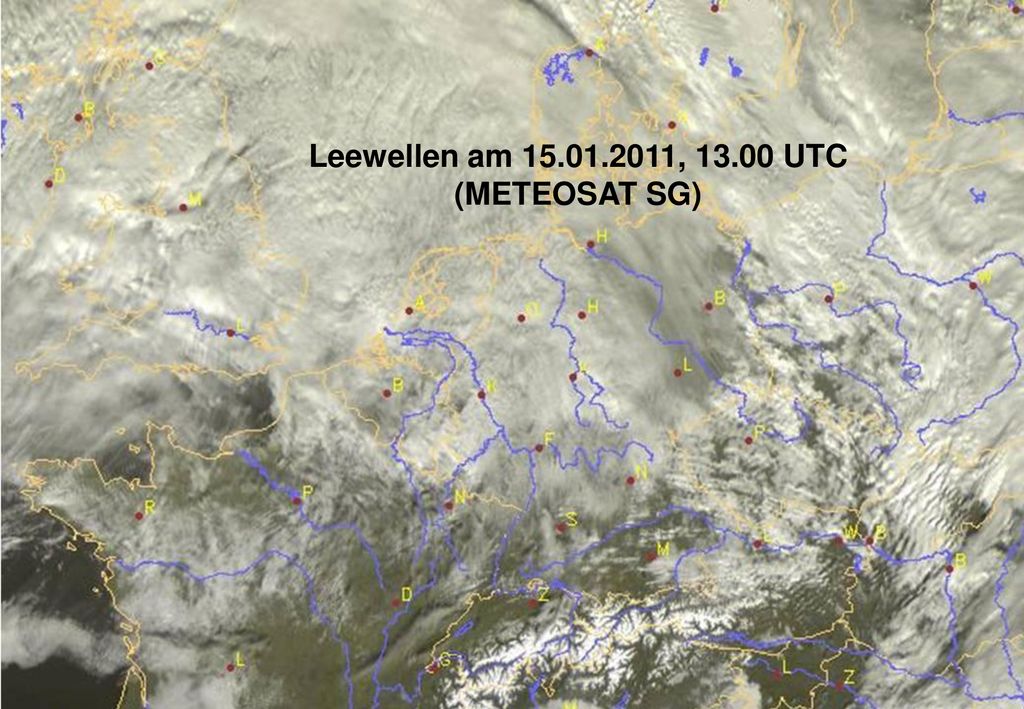

19 Leewellen am 15.01.2011, 13.00 UTC (METEOSAT SG)
© DWD

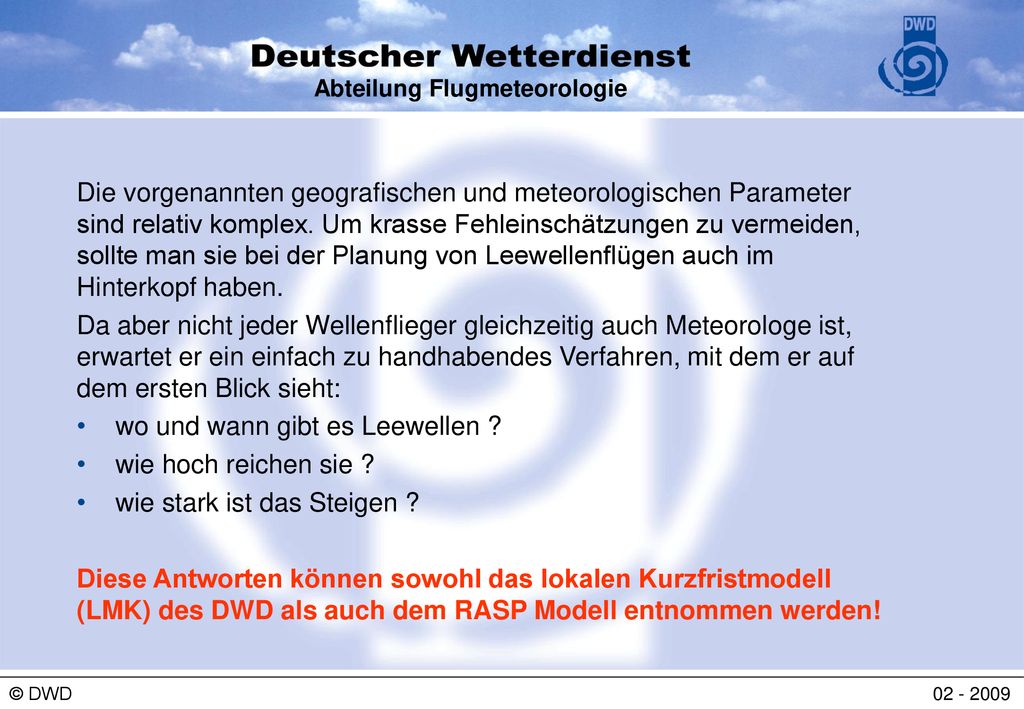

20 wo und wann gibt es Leewellen ? wie hoch reichen sie ?
Die vorgenannten geografischen und meteorologischen Parameter sind relativ komplex. Um krasse Fehleinschätzungen zu vermeiden, sollte man sie bei der Planung von Leewellenflügen auch im Hinterkopf haben. Da aber nicht jeder Wellenflieger gleichzeitig auch Meteorologe ist, erwartet er ein einfach zu handhabendes Verfahren, mit dem er auf dem ersten Blick sieht: wo und wann gibt es Leewellen ? wie hoch reichen sie ? wie stark ist das Steigen ? Diese Antworten können sowohl das lokalen Kurzfristmodell (LMK) des DWD als auch dem RASP Modell entnommen werden! © DWD

21 GME, LME und LMK (ab April 2007)
LME 7 km GME 40 km LMK 2.8 km Die operationelle Modellkette des DWD, bestehend aus GME, LME und LMK (ab April 2007) © DWD

22 40 Km-Gitter DWD - LMK - Modell 2,8 Km-Gitter © DWD

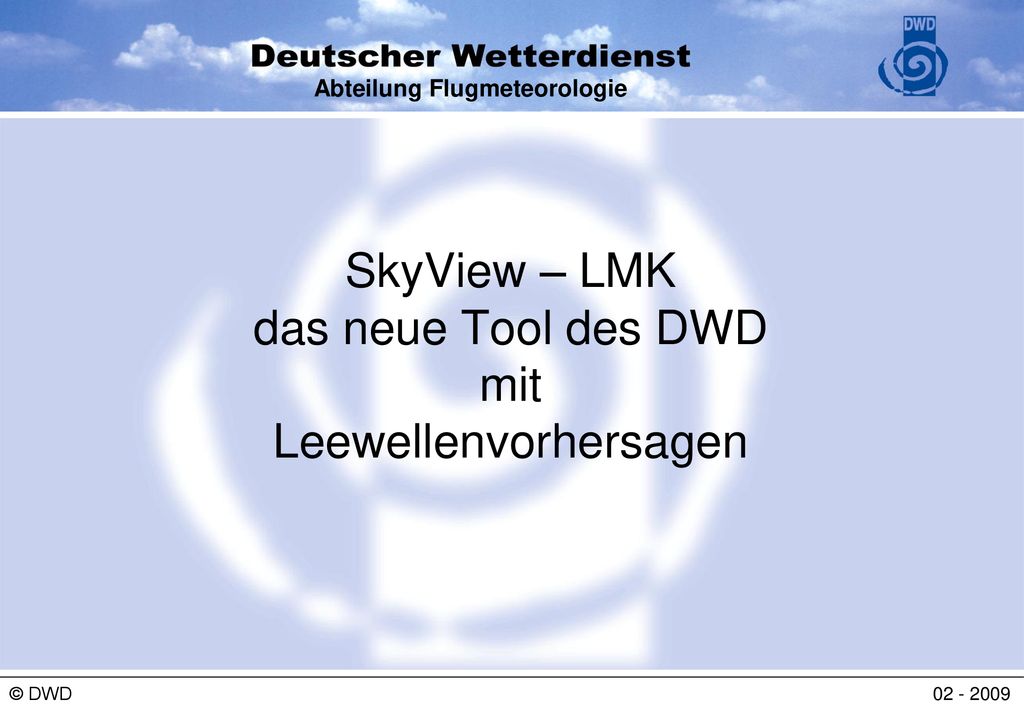

23 SkyView – LMK das neue Tool des DWD mit Leewellenvorhersagen

24 SkyView (LMK) Geordnete Vertikalbewegung:
Darstellung der großräumigen geordneten (nicht konvektiven!) Vertikalbewegung Diese entsteht bei Hebungen und Senkungen an Fronten und Bergrücken (Leewellen) Absinken: blau; Aufsteigen: rot Berechnung für FL 50, FL 100 und FL180 © DWD

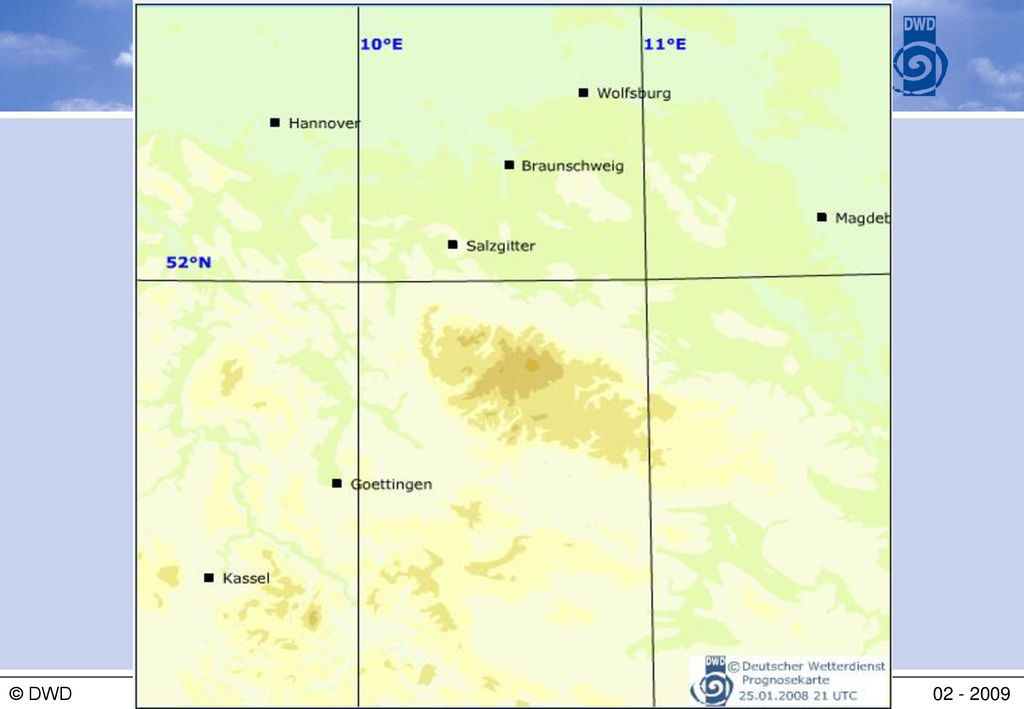

25 © DWD

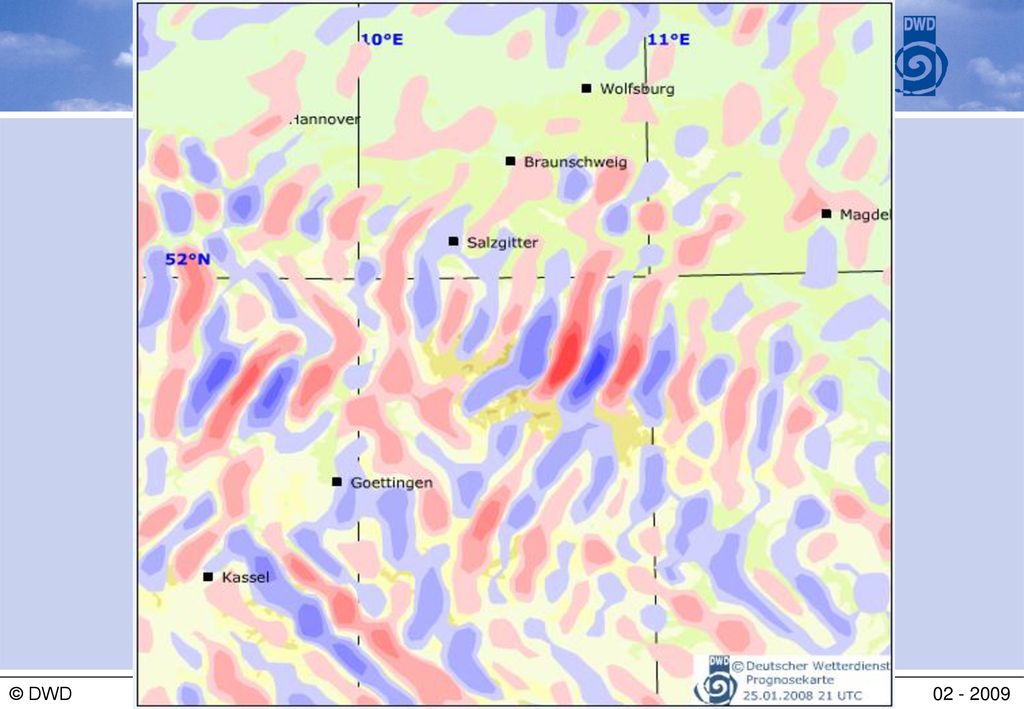

26 © DWD

27 © DWD

28 © DWD

29 Mehr als 100 Wellenflüge in Nordwestdeutschland
Beispiel : Harzwelle bis 5000 m Mehr als 100 Wellenflüge in Nordwestdeutschland © DWD

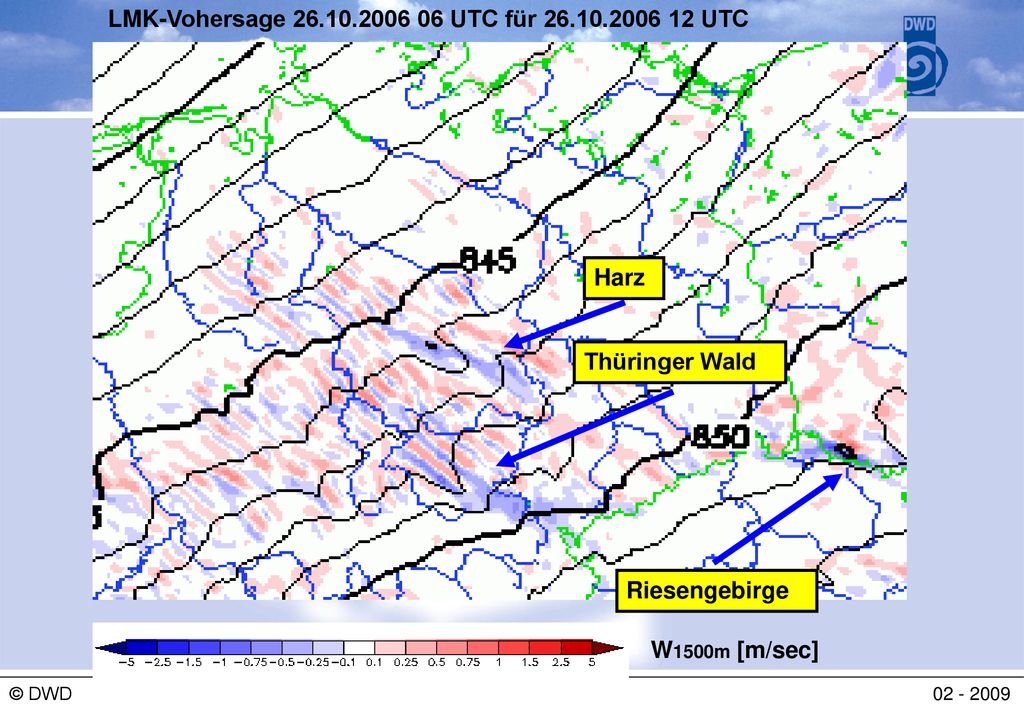

30 LMK-Vohersage 26.10.2006 06 UTC für 26.10.2006 12 UTC
Harz Thüringer Wald Riesengebirge W1500m [m/sec] © DWD

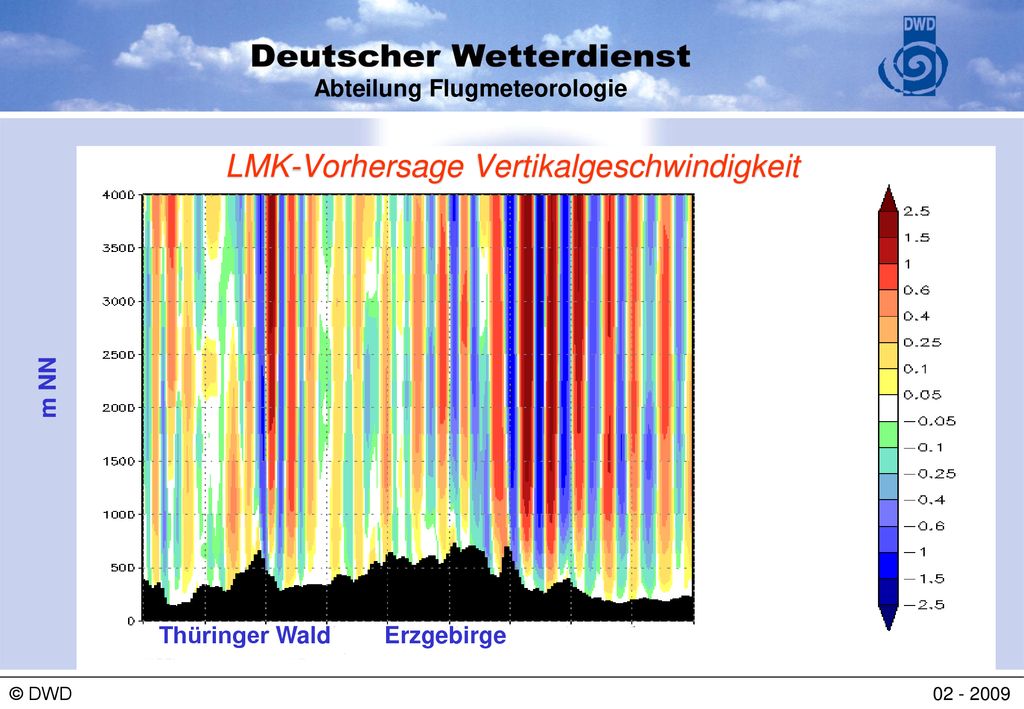

31 LMK-Vorhersage Vertikalgeschwindigkeit
m NN Thüringer Wald Erzgebirge © DWD

32 Beispiel : Flughöhen Riesengebirge bis m 500 km Streckenflug von Klix zum Riesengebirge und zurück © DWD

33 Leewelle (Hohe Woge) am 05.12.07
© DWD

34 Einige Beispielrechnungen
© DWD

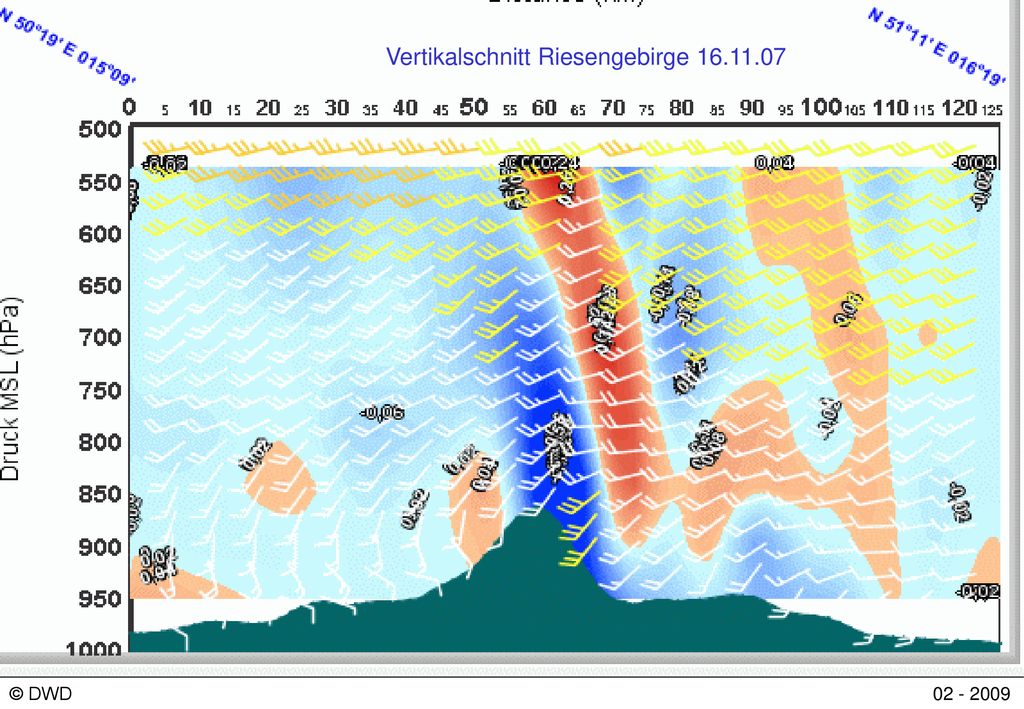

35 Vertikalschnitt Riesengebirge 16.11.07
© DWD

36 Alpenschnitt Pte. De Valoney – Vevey Mont Blanc Gebiet
Leewellenbildung bei Südwest-Föhn © DWD

37 Vertikalschnitt Riesengebirge 16.11.07
© DWD

38 Weather Situation 4th September 2006 00 UTC
© DWD

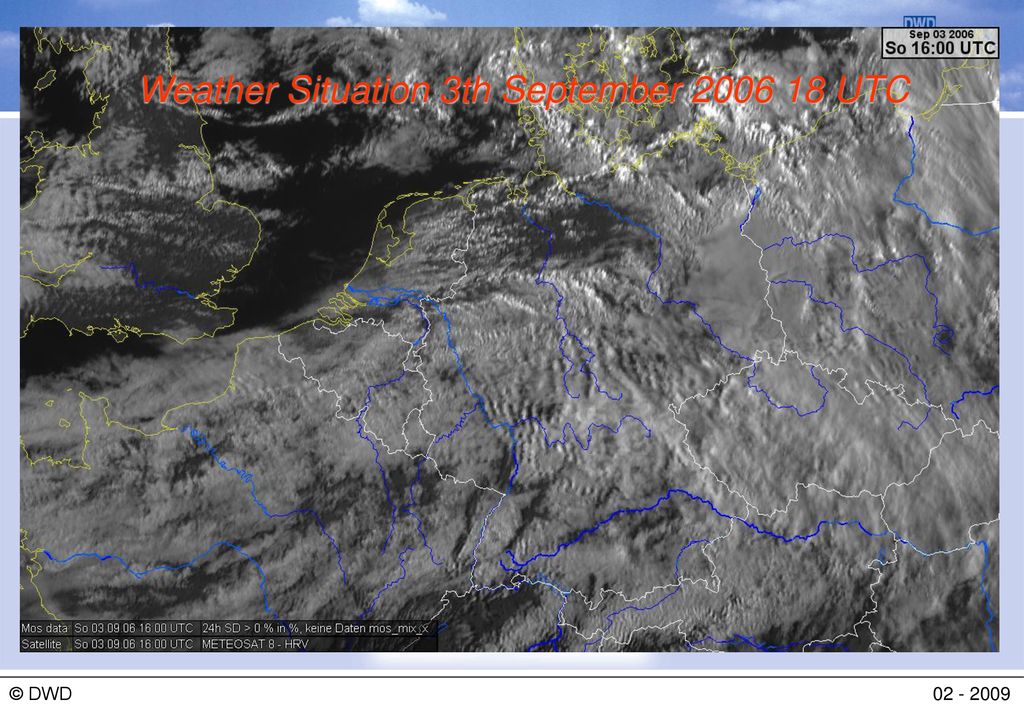

39 Weather Situation 3th September 2006 18 UTC
© DWD

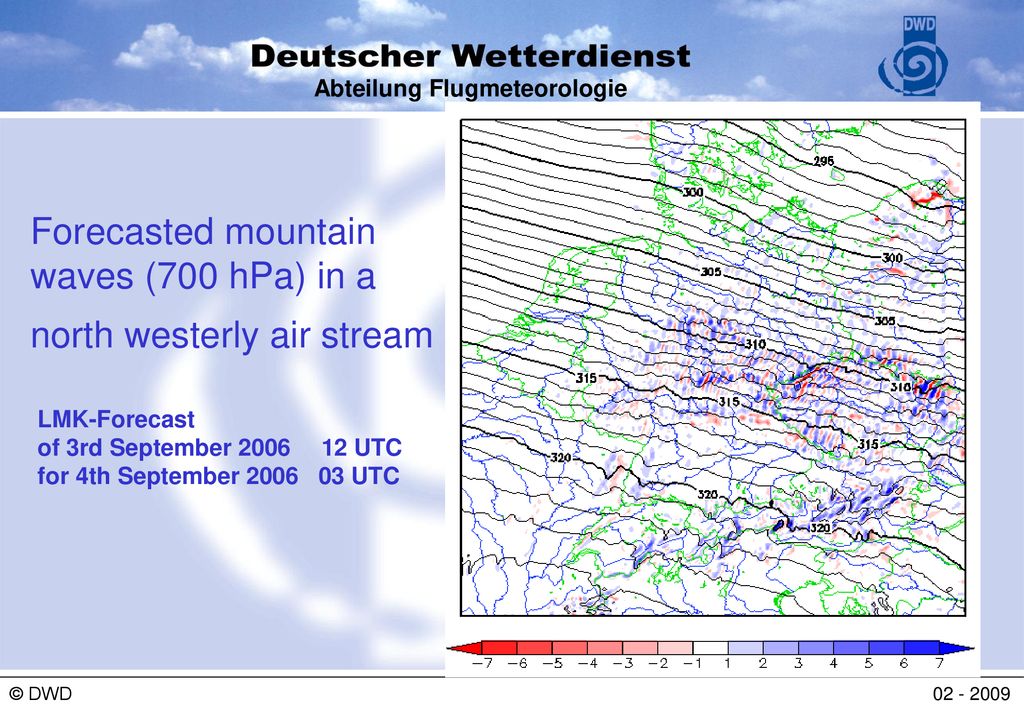

40 Forecasted mountain waves (700 hPa) in a north westerly air stream
LMK-Forecast of 3rd September UTC for 4th September UTC © DWD

41 © DWD

42 © DWD

43 © DWD

44 © DWD

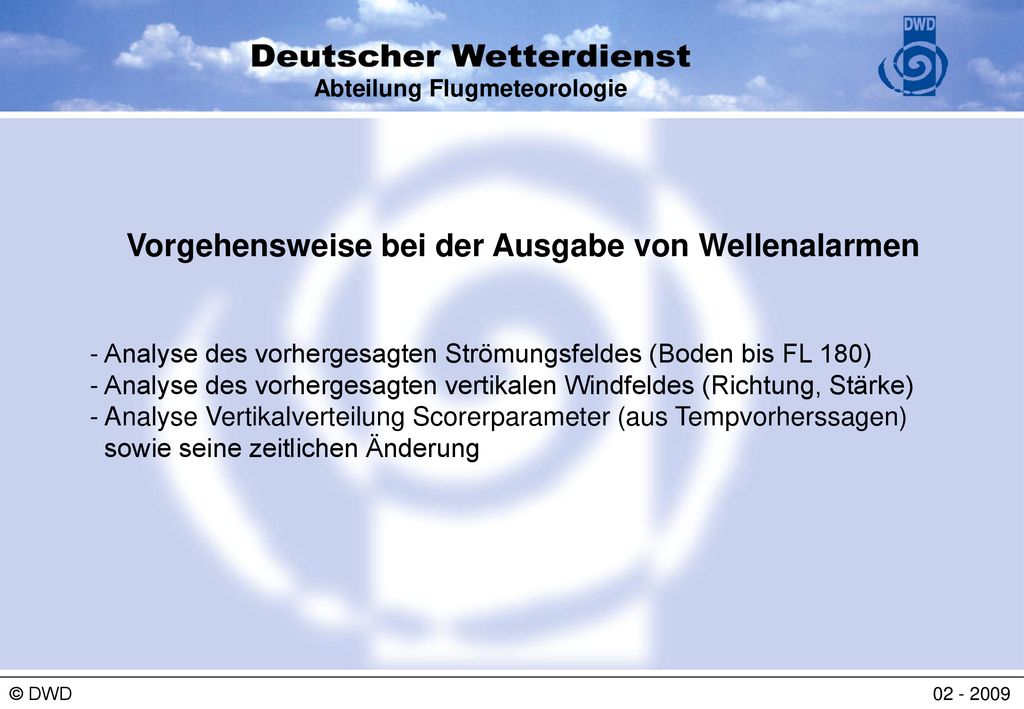

45 Vorgehensweise bei der Ausgabe von Wellenalarmen
Analyse des vorhergesagten Strömungsfeldes (Boden bis FL 180) Analyse des vorhergesagten vertikalen Windfeldes (Richtung, Stärke) - Analyse Vertikalverteilung Scorerparameter (aus Tempvorherssagen) sowie seine zeitlichen Änderung © DWD

46 RASP Modell Niedersachsen
lineare Interpolation (Gitterpunktsweite 1,44 km) auf der Basis des US-Modells von Dr. Jack mit 7 km Gitterpunktsweite © DWD

47 © DWD

48 © DWD

49 LMK-Vorhersage Vertikalgeschwindigkeit
m NN Thüringer Wald Erzgebirge © DWD

50 Vertikalschnitt Riesengebirge 16.11.07
© DWD
