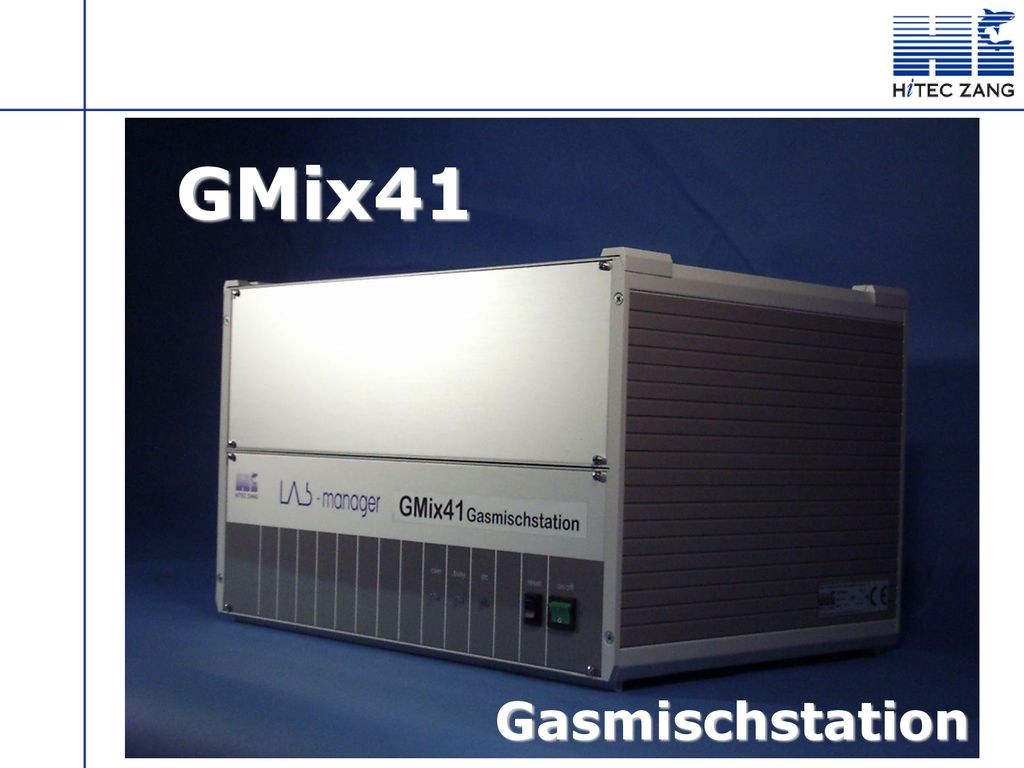

1 GMix41 Gasmischstation

2 Allgemeiner Aufbau LAB-manager2 Basisgerät (6 HE Tischgehäuse)
unterer Bereich: LAB-manager Steuer- und Regeleinheit oberer Bereich: Massendurchflussregler, Gasanschlüsse und Verbindungen

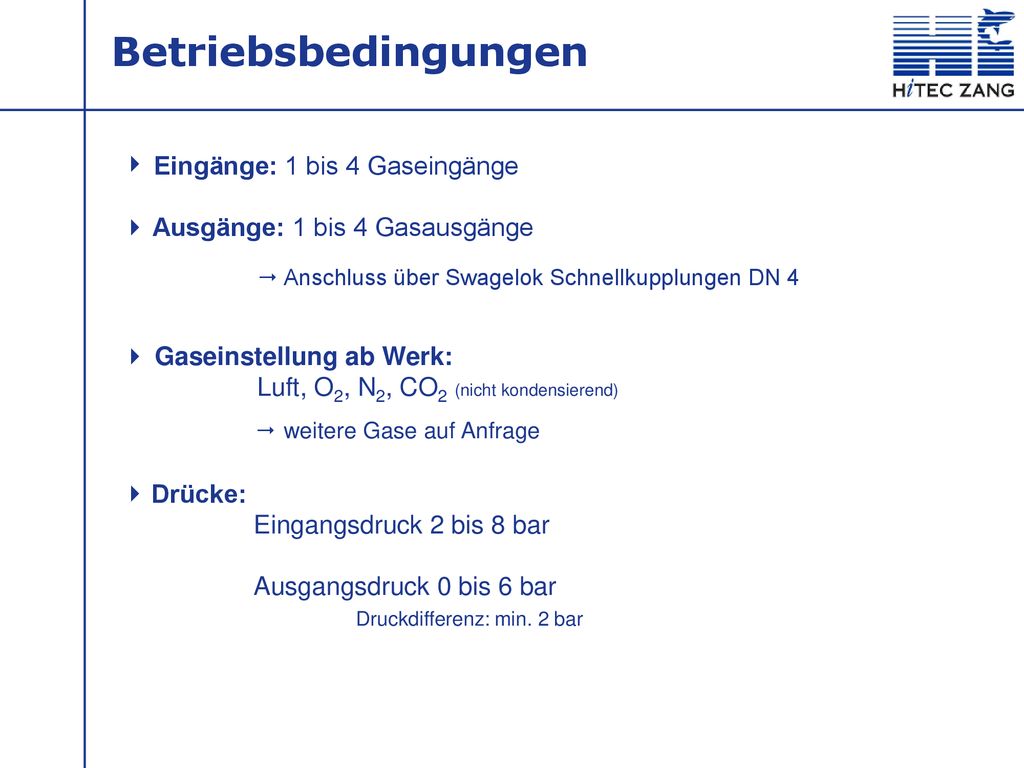

3 Betriebsbedingungen  Eingänge: 1 bis 4 Gaseingänge 
Ausgänge: 1 bis 4 Gasausgänge  Anschluss über Swagelok Schnellkupplungen DN 4  Gaseinstellung ab Werk: Luft, O2, N2, CO2 (nicht kondensierend)  weitere Gase auf Anfrage  Drücke: Eingangsdruck 2 bis 8 bar Ausgangsdruck 0 bis 6 bar Druckdifferenz: min. 2 bar

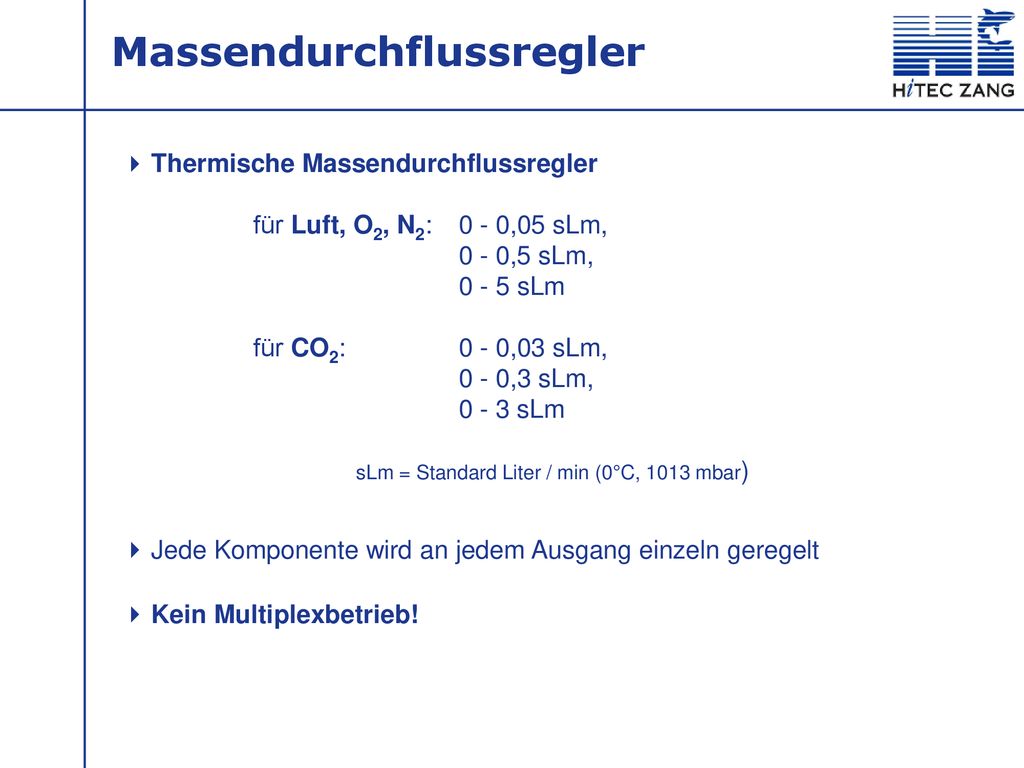

4 Massendurchflussregler
 Thermische Massendurchflussregler für Luft, O2, N2: 0 - 0,05 sLm, 0 - 0,5 sLm, 0 - 5 sLm für CO2: ,03 sLm, 0 - 0,3 sLm, 0 - 3 sLm sLm = Standard Liter / min (0°C, 1013 mbar)  Jede Komponente wird an jedem Ausgang einzeln geregelt  Kein Multiplexbetrieb!

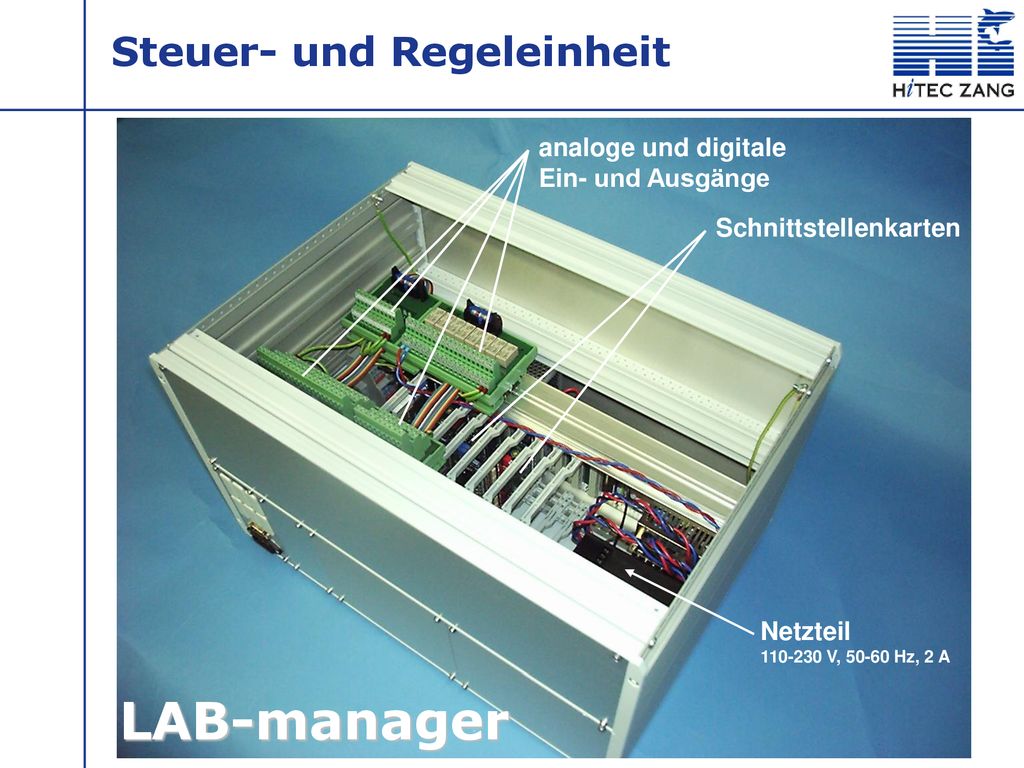

5 LAB-manager Steuer- und Regeleinheit analoge und digitale
Ein- und Ausgänge Schnittstellenkarten Netzteil V, Hz, 2 A LAB-manager

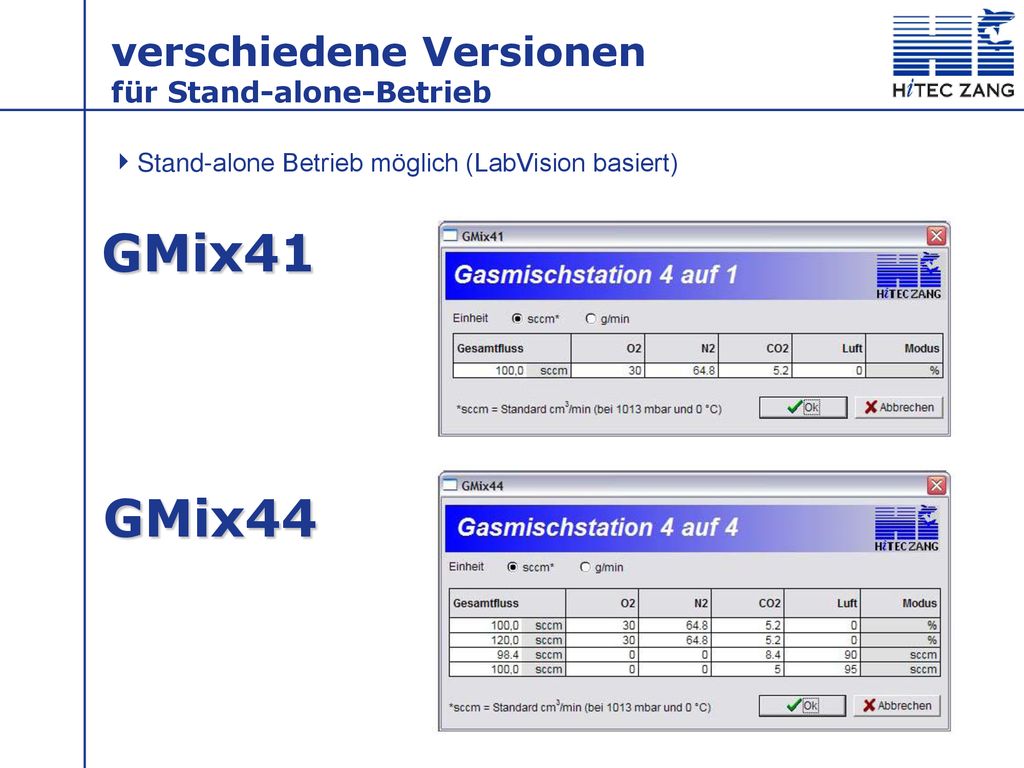

6 GMix41 GMix44 verschiedene Versionen für Stand-alone-Betrieb 
Stand-alone Betrieb möglich (LabVision basiert) GMix41 GMix44

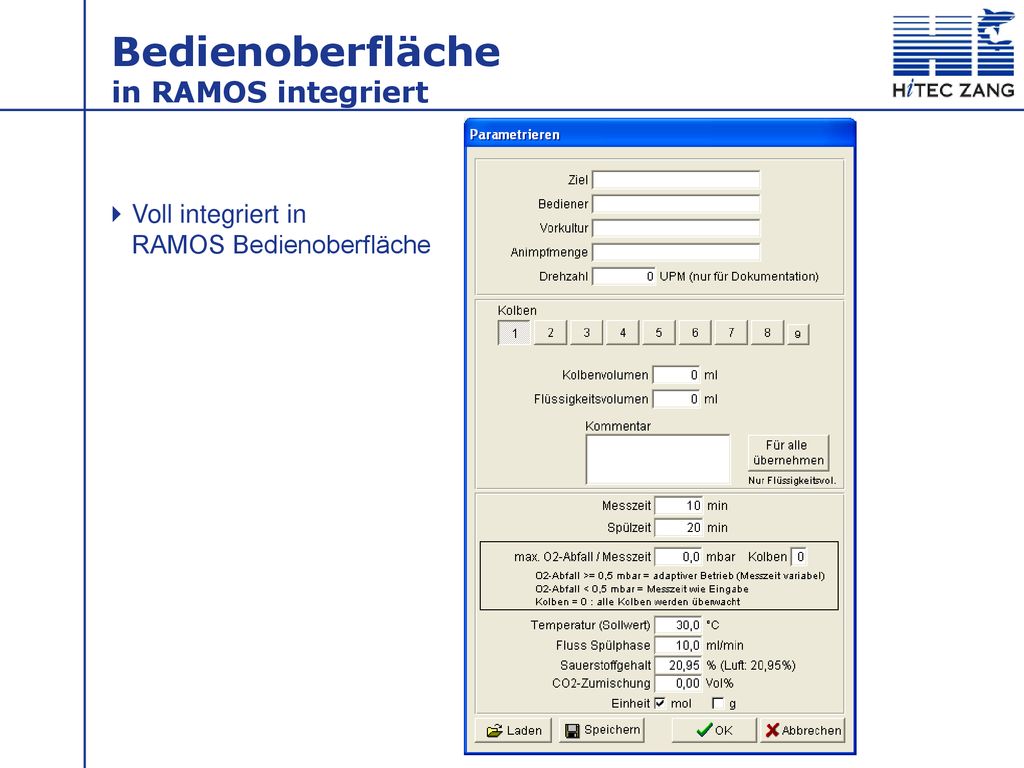

7 Bedienoberfläche in RAMOS integriert 
Voll integriert in RAMOS Bedienoberfläche

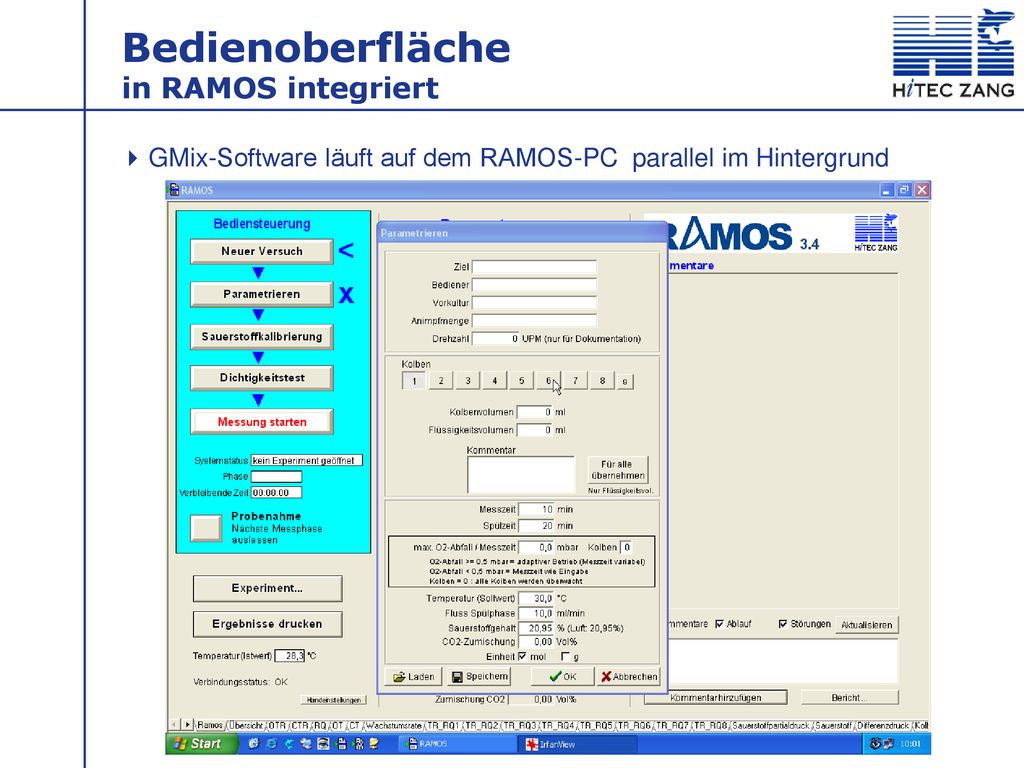

8 Bedienoberfläche in RAMOS integriert 
GMix-Software läuft auf dem RAMOS-PC parallel im Hintergrund

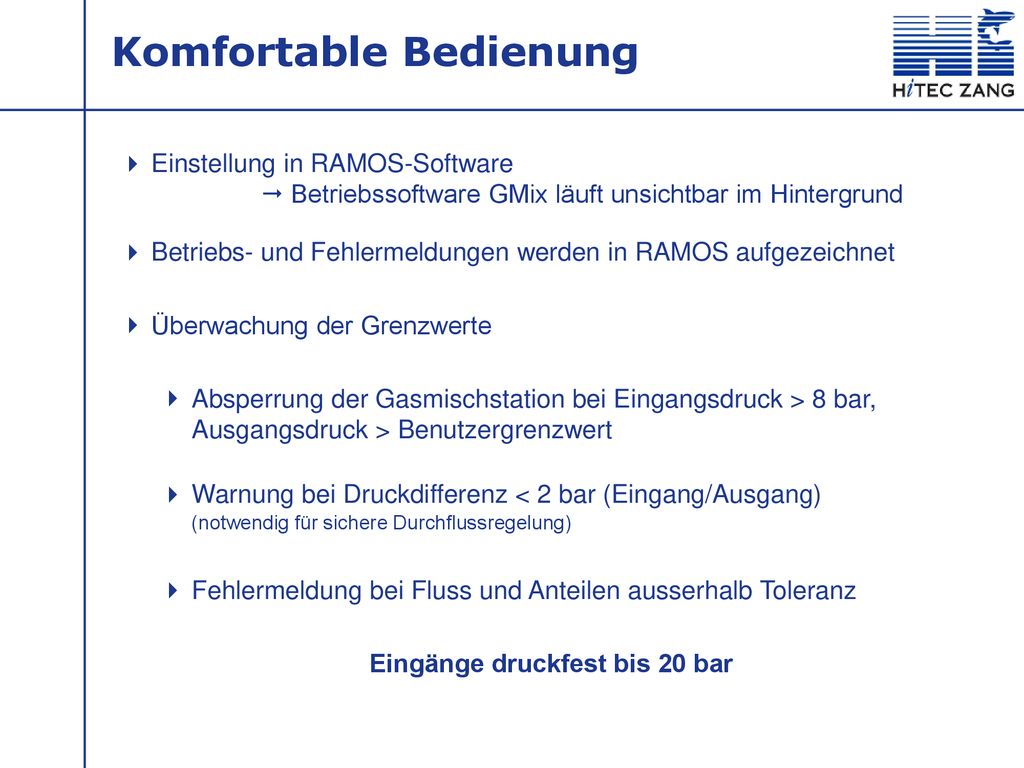

9 Komfortable Bedienung
 Einstellung in RAMOS-Software  Betriebssoftware GMix läuft unsichtbar im Hintergrund  Betriebs- und Fehlermeldungen werden in RAMOS aufgezeichnet  Überwachung der Grenzwerte  Absperrung der Gasmischstation bei Eingangsdruck > 8 bar, Ausgangsdruck > Benutzergrenzwert  Warnung bei Druckdifferenz < 2 bar (Eingang/Ausgang) (notwendig für sichere Durchflussregelung)  Fehlermeldung bei Fluss und Anteilen ausserhalb Toleranz Eingänge druckfest bis 20 bar

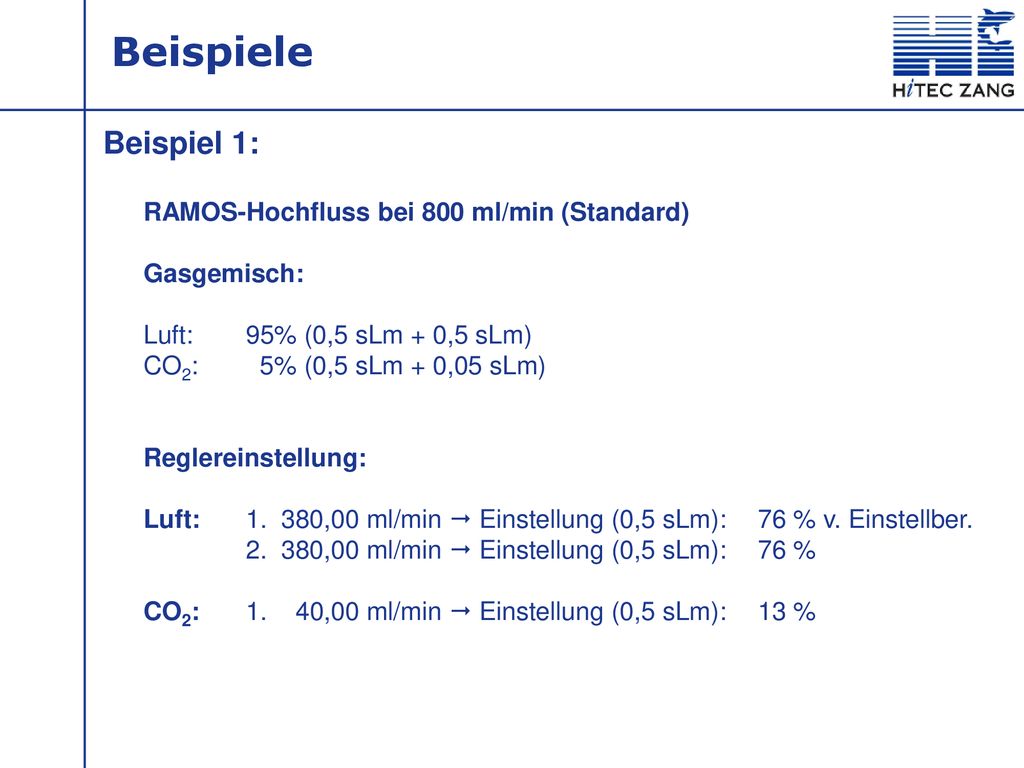

10 Beispiele Beispiel 1: RAMOS-Hochfluss bei 800 ml/min (Standard)
Gasgemisch: Luft: 95% (0,5 sLm + 0,5 sLm) CO2: 5% (0,5 sLm + 0,05 sLm) Reglereinstellung: Luft: ,00 ml/min  Einstellung (0,5 sLm): 76 % v. Einstellber. ,00 ml/min  Einstellung (0,5 sLm): 76 % CO2: ,00 ml/min  Einstellung (0,5 sLm): 13 %

11 Beispiele Beispiel 2: RAMOS-Hochfluss auf 600 ml/min reduziert,
Hochspülphase (zwischen 40 und 80 s) entsprechend verlängert Gasgemisch (synthetisch): N2: 75% (0,5 sLm) O2: 20% (0,5 sLm) CO2: 5% (0,5 sLm + 0,05 sLm) N2: ,00 ml/min  Einstellung (0,5 sLm): 90 % v. Einstellber. O2: ,00 ml/min  Einstellung (0,5 sLm): 24 % CO2: ,00 ml/min  Einstellung (0,05 sLm): %
