1 FIELDBUS

2 Устройство конфигурации

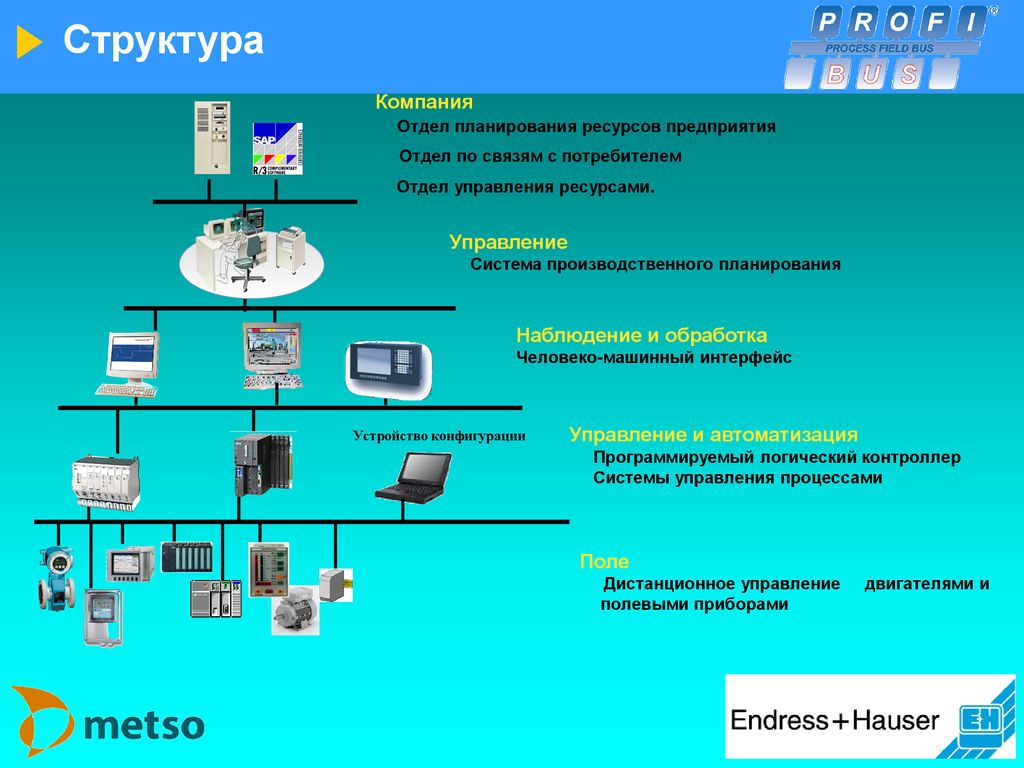

Структура Компания Отдел планирования ресурсов предприятия Отдел по связям с потребителем Отдел управления ресурсами. Управление Система производственного планирования Наблюдение и обработка Человеко-машинный интерфейс Устройство конфигурации Управление и автоматизация Программируемый логический контроллер Системы управления процессами Поле Дистанционное управление двигателями и полевыми приборами

3 Преимущества системы Аналого-цифровой преобразователь мA

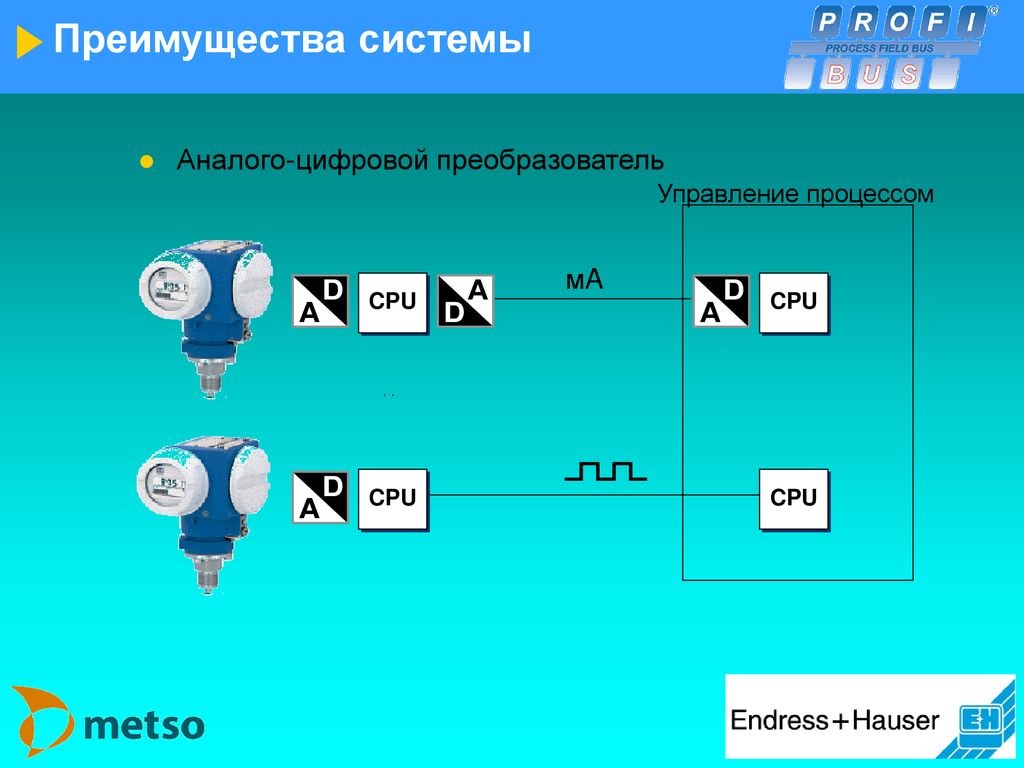

1. Einleitung 1.2 Vorteile eines Bussystems 1.2.2 Weniger Analog-Digital-Wandlungen In den modernen Feldgeräten liegen die Informationen schon als digitaler Wert vor. Für das mA Signal muss jede Information separat gewandelt werden. Im System ist wiederum pro Information ein Eingang mit A/D-Wandlung notwendig. Durch den Wegfall des mA Signals werden Analog-Digital-Wandlungen überflüssig. Daraus ergeben sich dann deutliche Vorteile: Übertragung der vollen Messdynamik eines Messgerätes mit der maximalen Auflösung, ohne Begrenzung der Auflösung durch zwischengeschaltete Wandler. Die Messbereichseinstellung zwischen Sensor und übergeordnetem System entfällt. Die Informationen können durch Störeinflüsse auf den Leitungen nicht verändert werden. Аналого-цифровой преобразователь Управление процессом CPU мA CPU

4 Преимущества цифровой системы

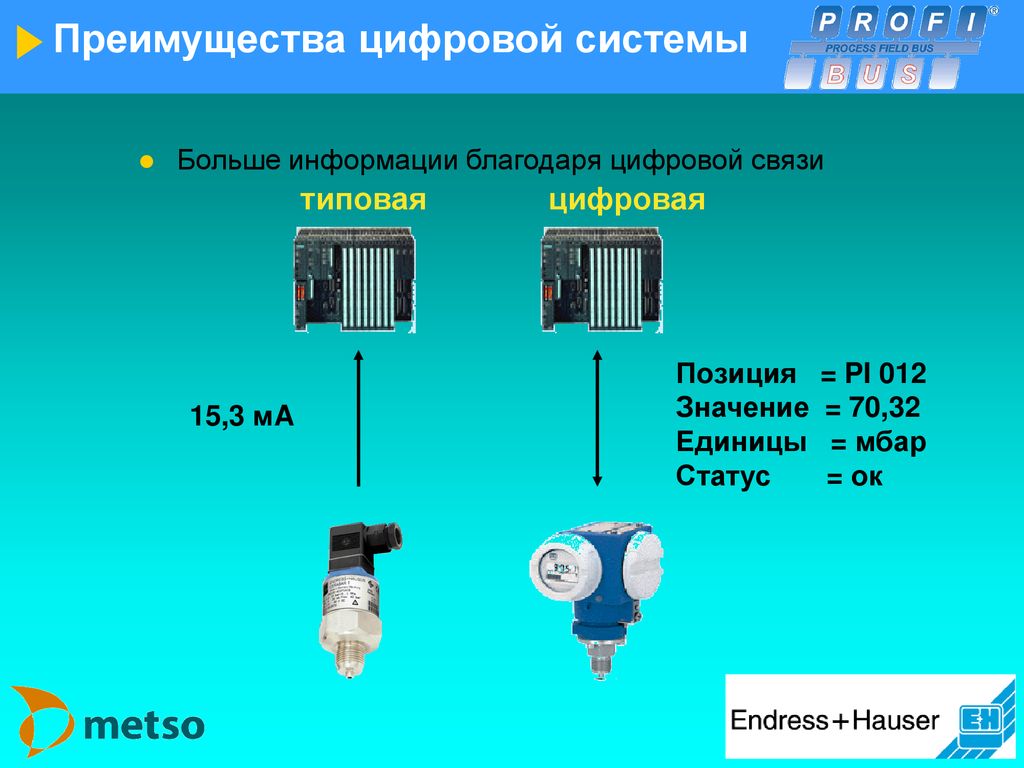

1. Einleitung 1.2 Vorteile eines Bussystems Mehr Informationen durch digitale Anbindung Durch die serielle Datenübertragung auf einem Bussystem entfällt die Beschränkung auf eine Messgröße. Die Feldgeräte können nacheinander unterschiedliche Informationen mit der Steuerung austauschen. Daraus ergeben sich mehrere Vorteile: Das Feldgerät läßt sich eindeutig identifizieren mit der TAG-Nr., dem Gerätetyp, dem Hersteller, der Seriennummer, der Software Version,... Es werden mehr Informationen übertragen, wie z.B. Status, Diagnose, Messbereich, Installationsdatum, ... Es werden zusätzliche Messwerte übertragen, wie z.B. die Dichte und Temperatur bei einem Massedurchflussmesser Prozessleitfunktionen können einfacher dezentral in den Feldgeräten übernommen werden, wie z.B. ein Durchfluss-Zähler (Totalisator) Die Feldgeräte lassen sich über den Bus fernparametrieren. Больше информации благодаря цифровой связи типовая 15,3 мA Позиция = PI 012 Значение = 70,32 Единицы = мбар Статус = ок цифровая

5 Распределительная стойка Соединительная коробка

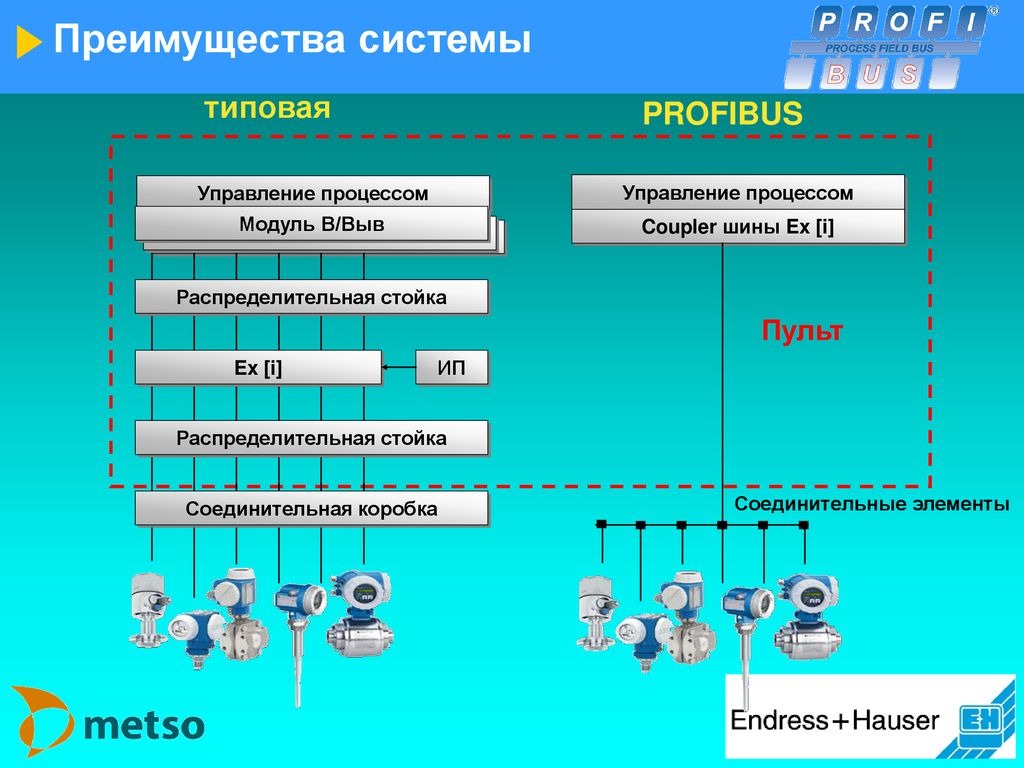

Преимущества системы 1. Einleitung 1.2 Vorteile eines Bussystems 1.2.3 Reduzierung der Verdrahtung Mit einem Feldbussystem werden Aufwand und Kosten bei der Ver-kabelung sowie der Rangierung der Signale drastisch reduziert. Im einzelnen sind direkte Einsparungen möglich bei: den E/A Baugruppen, der Speisung und galvanischen Trennung, der Ex Trennung, den Rangierverteilern und den Schaltschränken. Aber auch die Kosten für Dienstleistungen werden deutlich gesenkt durch: weniger Kabel auflegen, weniger Kabel prüfen, einfachere Planung und einfachere Dokumentation der Verdrahtung. типовая Управление процессом Распределительная стойка Ex [i] ИП Соединительная коробка Модуль В/Выв Пульт Соединительные элементы PROFIBUS Управление процессом Coupler шины Ex [i]

6 Техническое описание Связь PA со скоростью 31.25 kБ/с
обеспечивается IEC Источник питания и связь на основе 2-х проводной технологии Параллельное использование DP и PA полевыми приборами Системная интеграция с couplers/links в PROFIBUS-DP (более 12 Mбит/с) Упрощённая внутренняя безопасность в соответствии с моделью FISCO PROFIBUS DP RS485 Coupler/Link PROFIBUS PA IEC Контроллер PC # адрес DIP switch Управление приборами через адрес Установка адреса вручную и с помощью программного обеспечения

7 Средства конфигурации Технические устройства

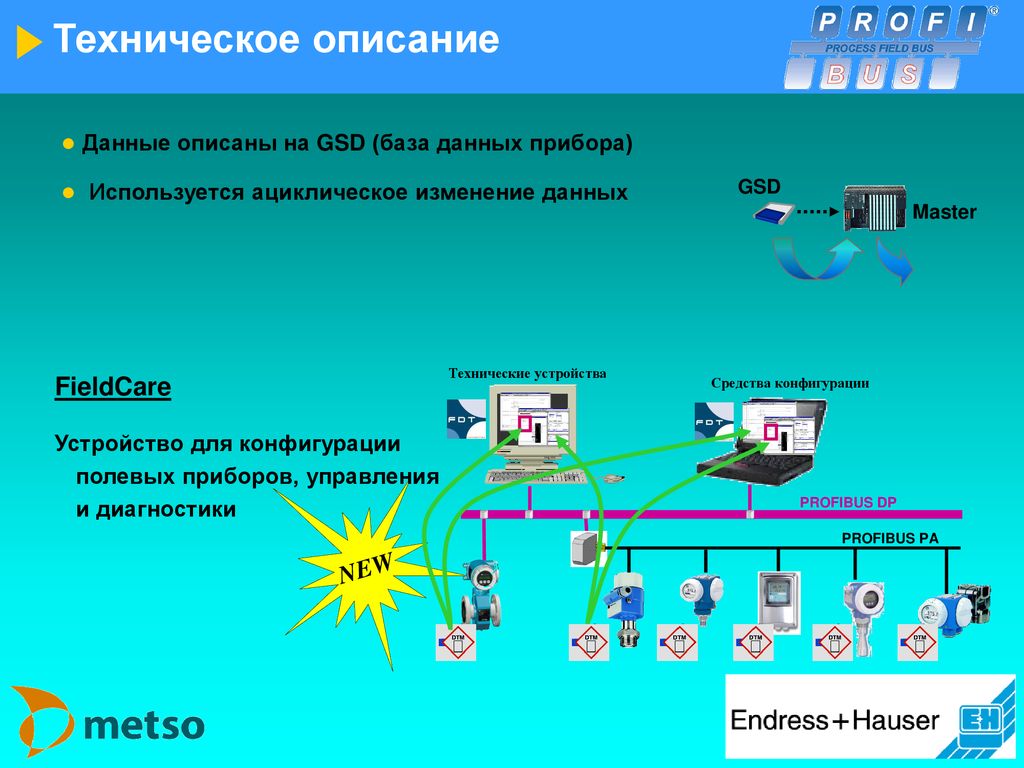

Техническое описание Данные описаны на GSD (база данных прибора) Используется ациклическое изменение данных GSD Master FieldCare Устройство для конфигурации полевых приборов, управления и диагностики PROFIBUS DP PROFIBUS PA Средства конфигурации Технические устройства
