Auswirkungen auf einer Kläranlage

Präsentation zum Thema: "Auswirkungen auf einer Kläranlage"—  Präsentation transkript:

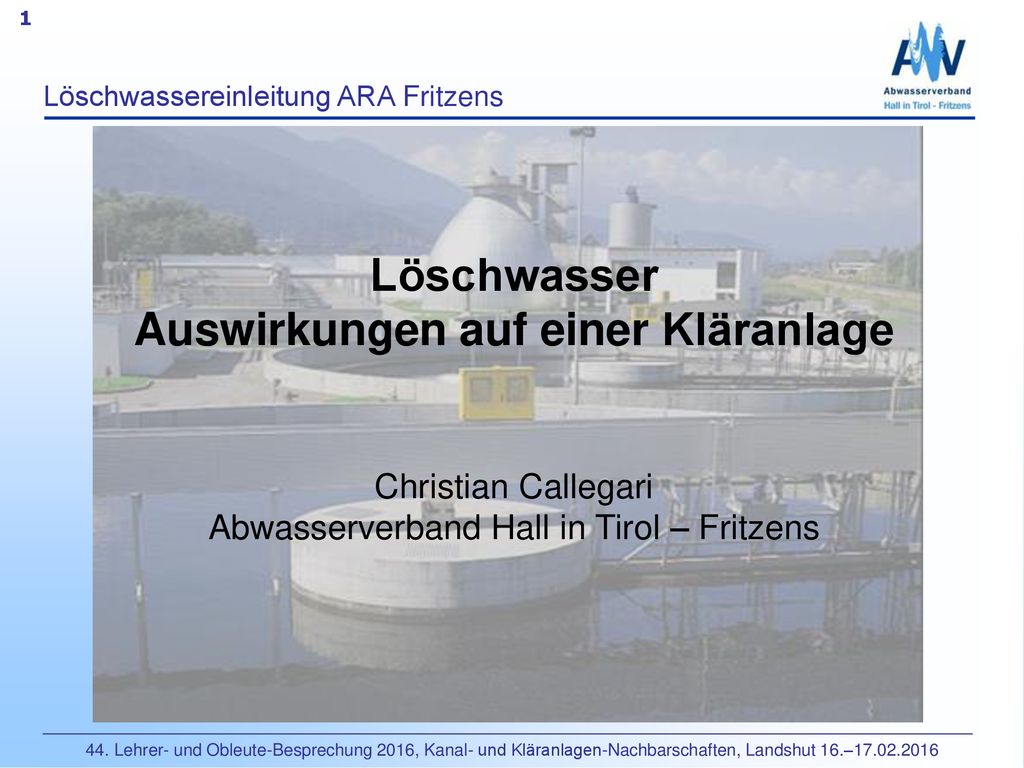

1 Auswirkungen auf einer Kläranlage
Löschwassereinleitung ARA Fritzens Löschwasser Auswirkungen auf einer Kläranlage Christian Callegari Abwasserverband Hall in Tirol – Fritzens 44. Lehrer- und Obleute-Besprechung 2016, Kanal- und Kläranlagen-Nachbarschaften, Landshut 16.–

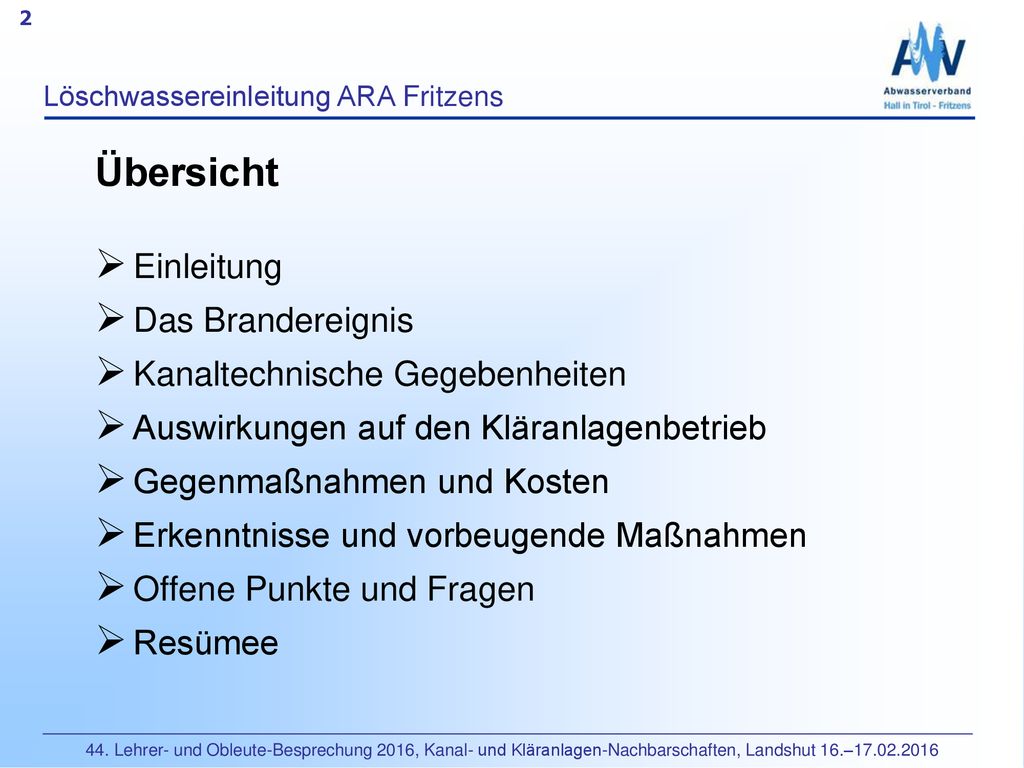

2 Übersicht Einleitung Das Brandereignis Kanaltechnische Gegebenheiten
Löschwassereinleitung ARA Fritzens Übersicht Einleitung Das Brandereignis Kanaltechnische Gegebenheiten Auswirkungen auf den Kläranlagenbetrieb Gegenmaßnahmen und Kosten Erkenntnisse und vorbeugende Maßnahmen Offene Punkte und Fragen Resümee 44. Lehrer- und Obleute-Besprechung 2016, Kanal- und Kläranlagen-Nachbarschaften, Landshut 16.–

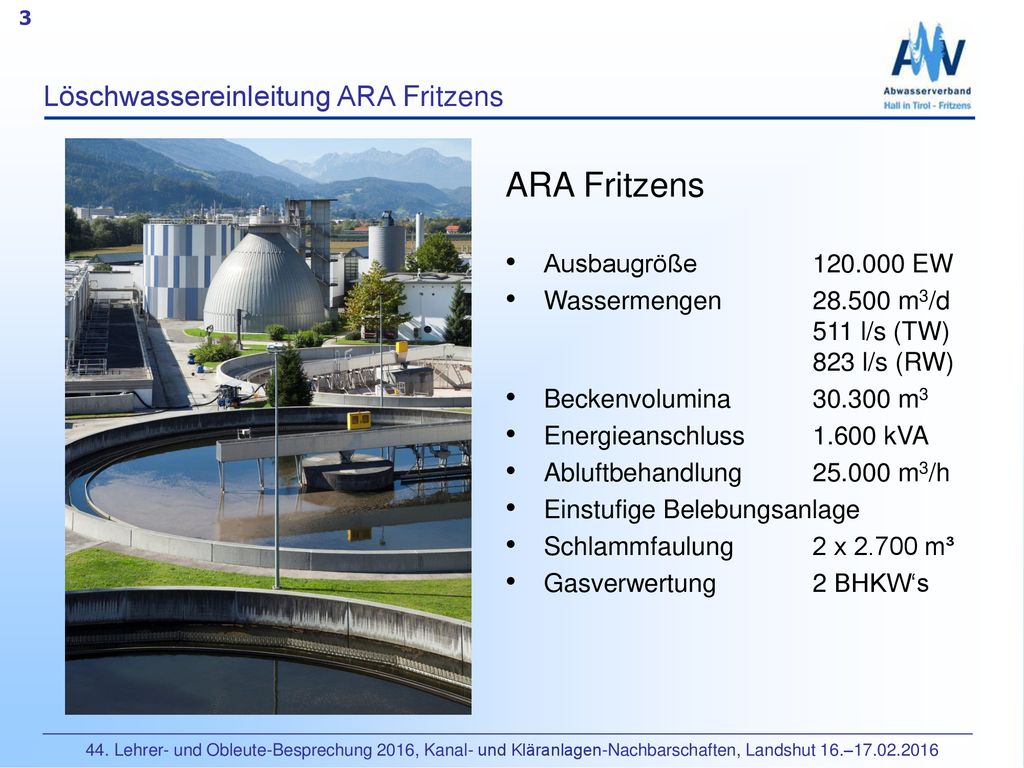

3 ARA Fritzens Löschwassereinleitung ARA Fritzens Ausbaugröße 120.000 EW
Wassermengen m3/d l/s (TW) l/s (RW) Beckenvolumina m3 Energieanschluss kVA Abluftbehandlung m3/h Einstufige Belebungsanlage Schlammfaulung 2 x m³ Gasverwertung 2 BHKW‘s 44. Lehrer- und Obleute-Besprechung 2016, Kanal- und Kläranlagen-Nachbarschaften, Landshut 16.–

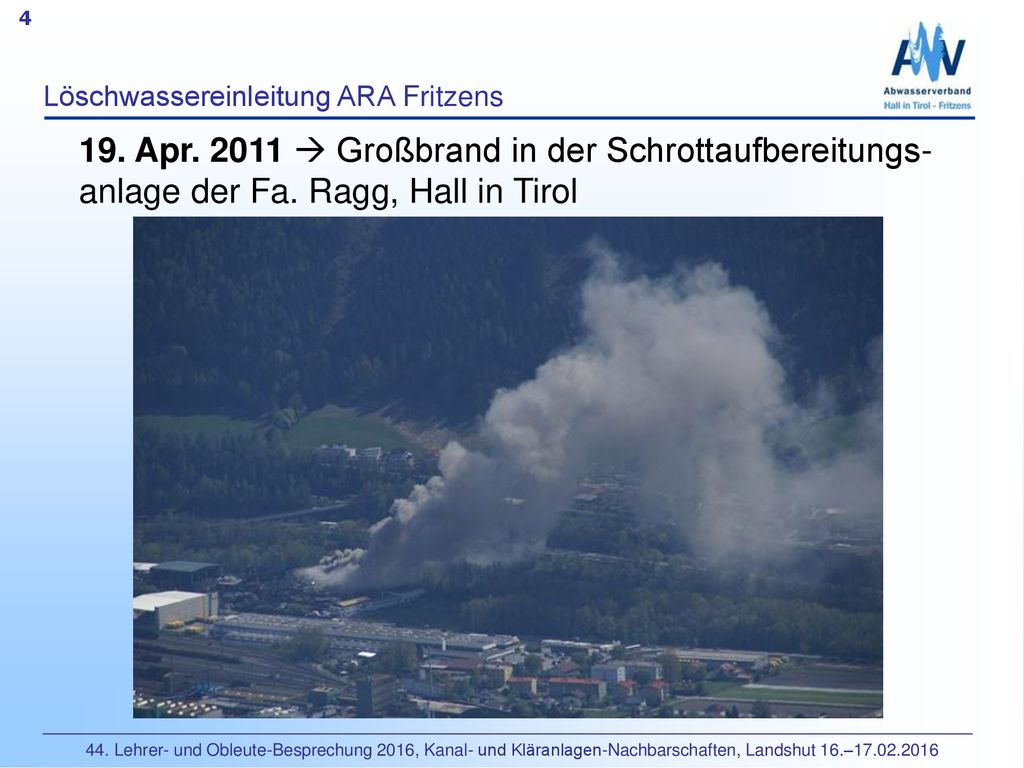

4 19. Apr. 2011  Großbrand in der Schrottaufbereitungs-
Löschwassereinleitung ARA Fritzens 19. Apr  Großbrand in der Schrottaufbereitungs- anlage der Fa. Ragg, Hall in Tirol 44. Lehrer- und Obleute-Besprechung 2016, Kanal- und Kläranlagen-Nachbarschaften, Landshut 16.–

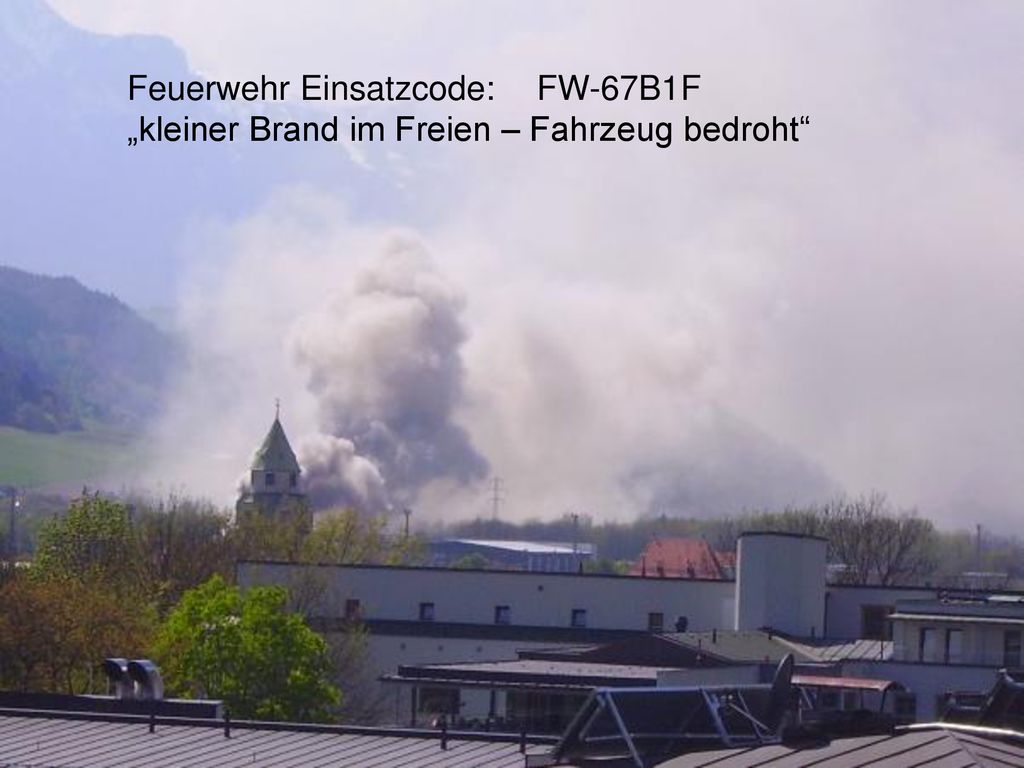

5 Löschwassereinleitung 2011
Feuerwehr Einsatzcode: FW-67B1F „kleiner Brand im Freien – Fahrzeug bedroht“ Löschwassereinleitung 2011 Fotos:

6 Riesiger Schrotthaufen (Autowracks)
Löschwassereinleitung 2011 Fotos:

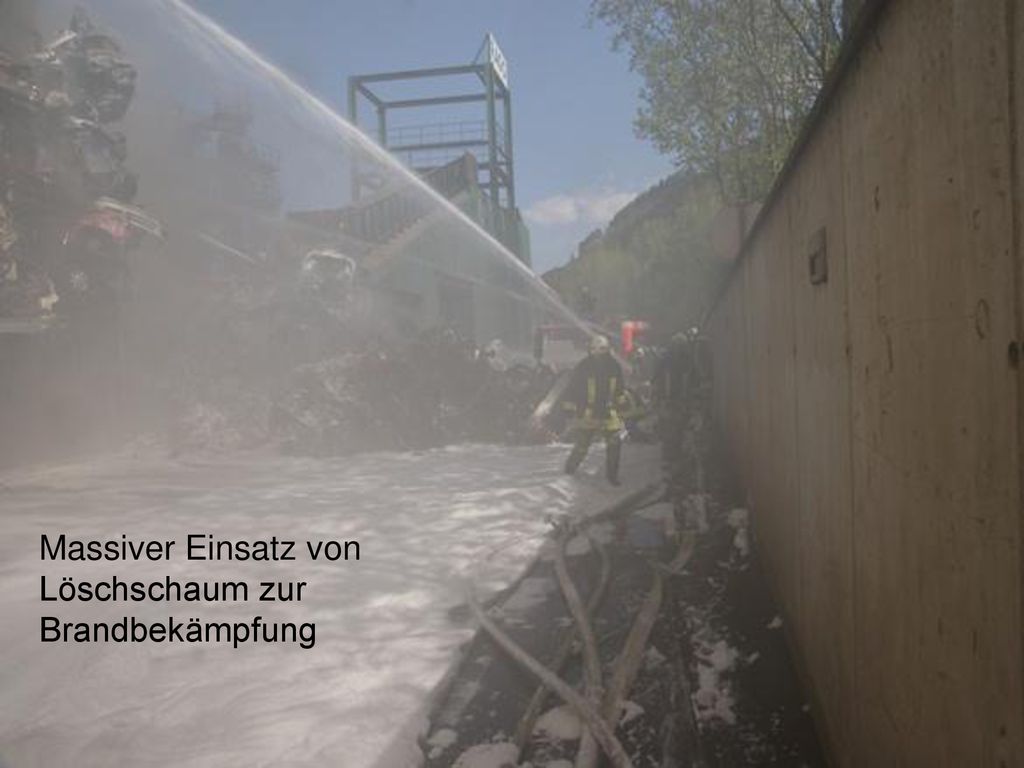

7 Löschwassereinleitung 2011
Fotos: Massiver Einsatz von Löschschaum zur Brandbekämpfung

8 Löschwassereinleitung 2011

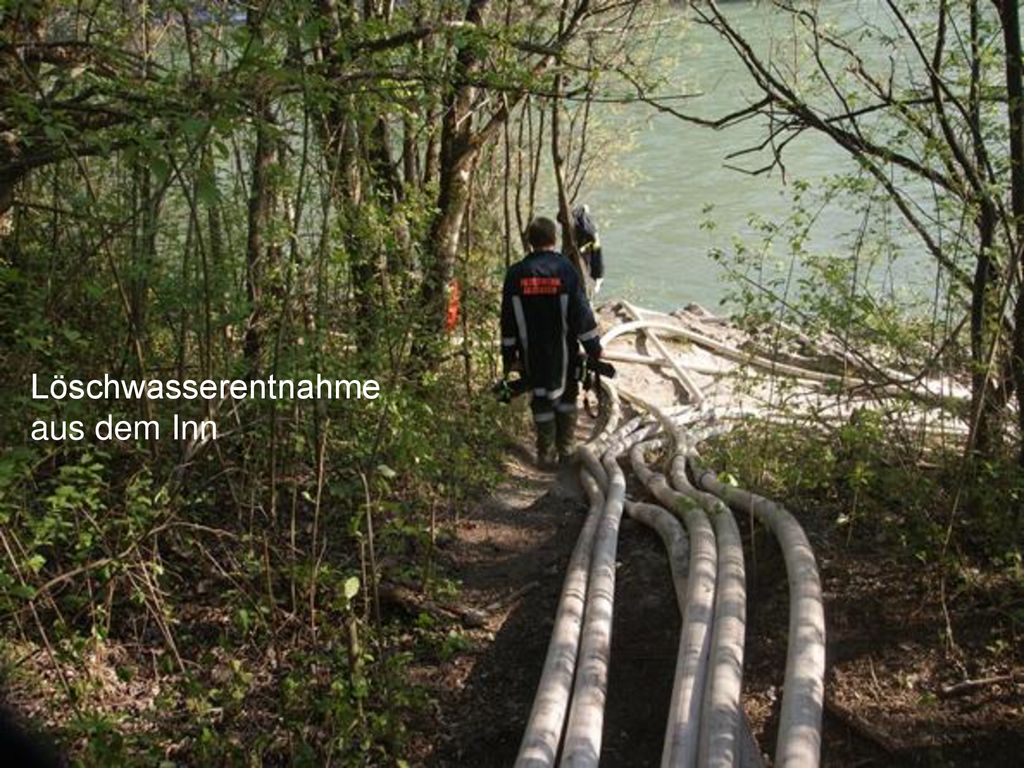

Fotos: Löschwasserentnahme aus dem Inn

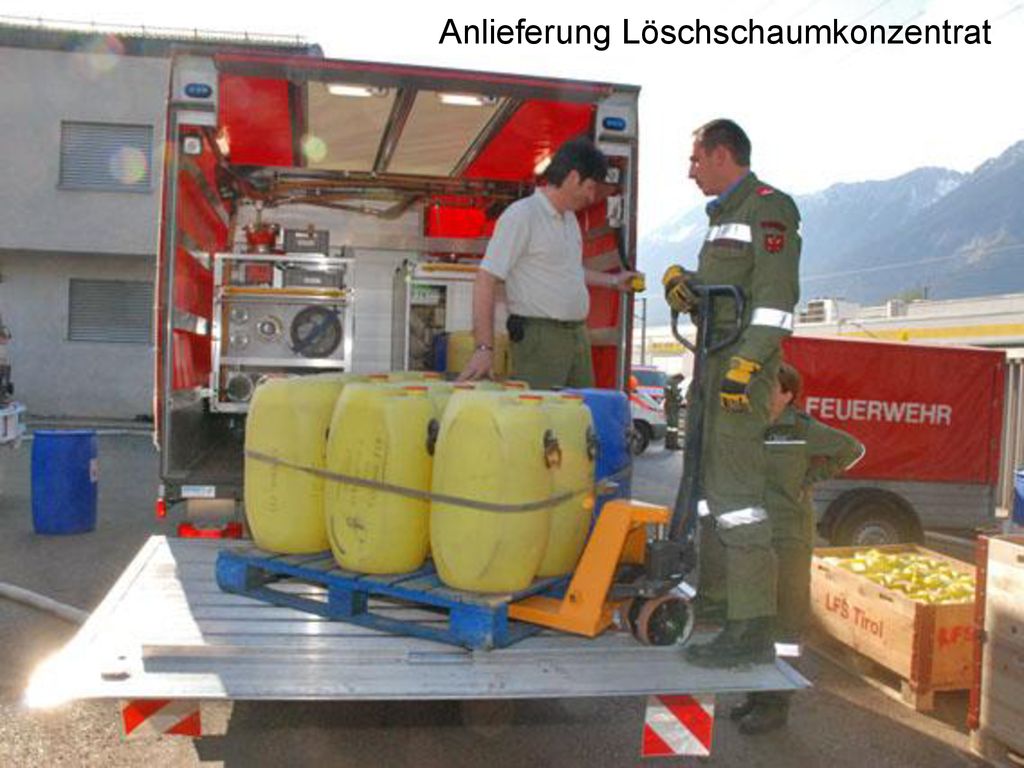

9 Löschwassereinleitung 2011
Anlieferung Löschschaumkonzentrat Löschwassereinleitung 2011 Fotos:

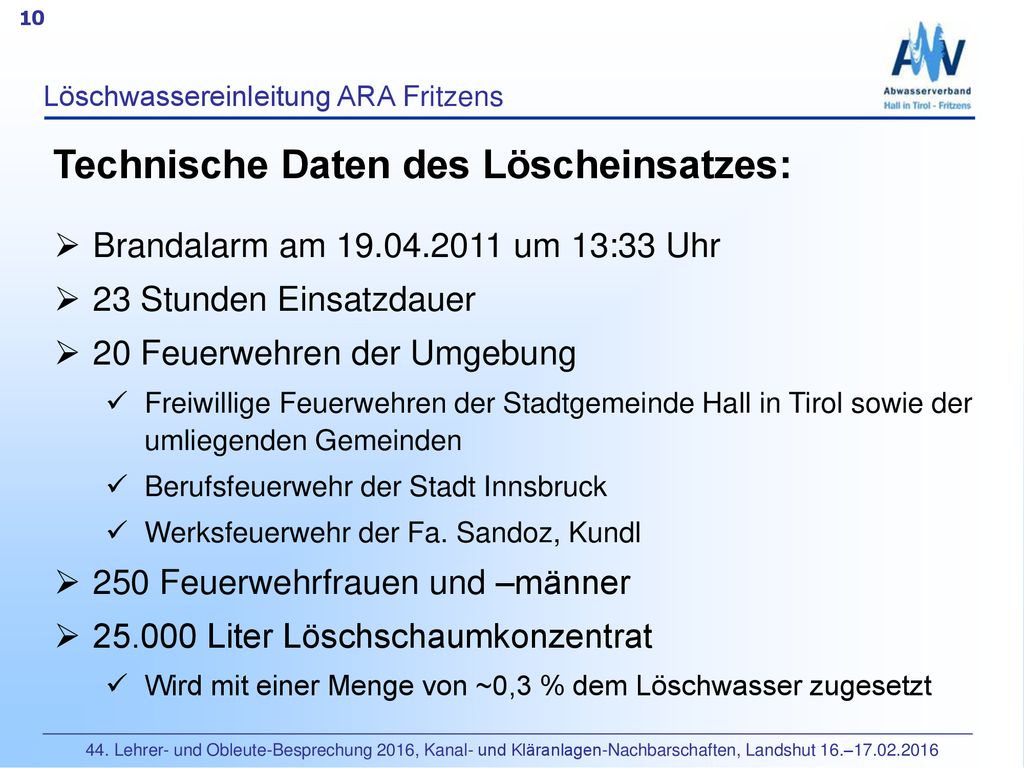

10 Technische Daten des Löscheinsatzes:
Löschwassereinleitung ARA Fritzens Technische Daten des Löscheinsatzes: Brandalarm am um 13:33 Uhr 23 Stunden Einsatzdauer 20 Feuerwehren der Umgebung Freiwillige Feuerwehren der Stadtgemeinde Hall in Tirol sowie der umliegenden Gemeinden Berufsfeuerwehr der Stadt Innsbruck Werksfeuerwehr der Fa. Sandoz, Kundl 250 Feuerwehrfrauen und –männer Liter Löschschaumkonzentrat Wird mit einer Menge von ~0,3 % dem Löschwasser zugesetzt 44. Lehrer- und Obleute-Besprechung 2016, Kanal- und Kläranlagen-Nachbarschaften, Landshut 16.–

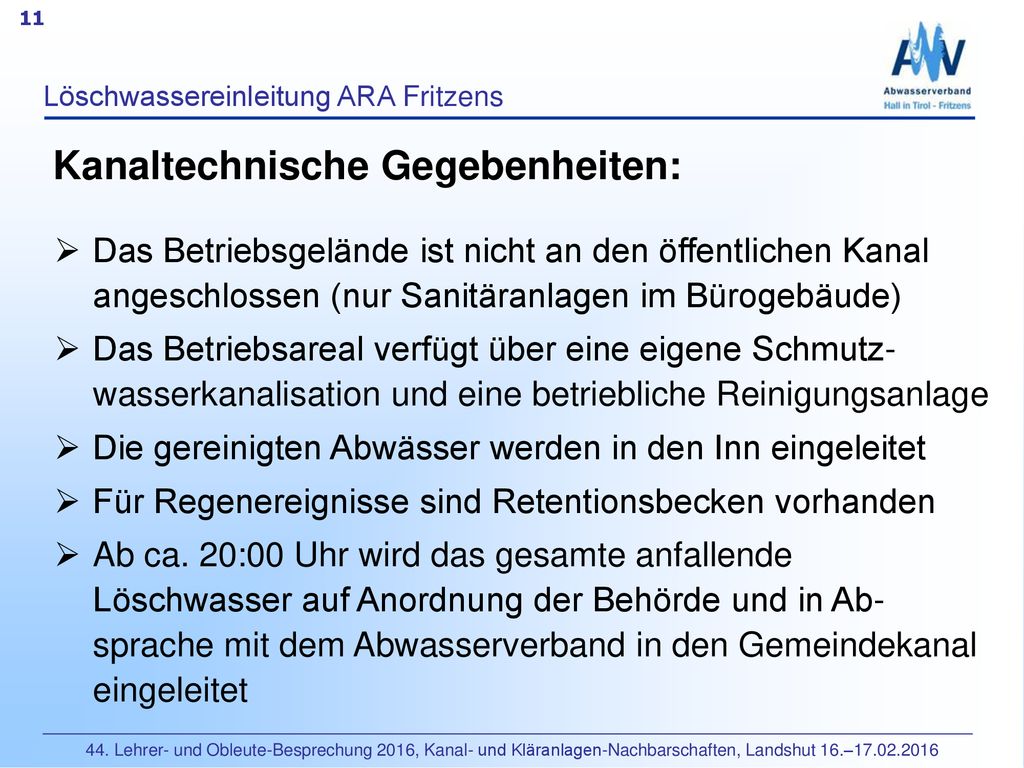

11 Kanaltechnische Gegebenheiten:
Löschwassereinleitung ARA Fritzens Kanaltechnische Gegebenheiten: Das Betriebsgelände ist nicht an den öffentlichen Kanal angeschlossen (nur Sanitäranlagen im Bürogebäude) Das Betriebsareal verfügt über eine eigene Schmutz- wasserkanalisation und eine betriebliche Reinigungsanlage Die gereinigten Abwässer werden in den Inn eingeleitet Für Regenereignisse sind Retentionsbecken vorhanden Ab ca. 20:00 Uhr wird das gesamte anfallende Löschwasser auf Anordnung der Behörde und in Ab- sprache mit dem Abwasserverband in den Gemeindekanal eingeleitet 44. Lehrer- und Obleute-Besprechung 2016, Kanal- und Kläranlagen-Nachbarschaften, Landshut 16.–

12 Auswirkungen auf den Kläranlagenbetrieb:
Löschwassereinleitung ARA Fritzens Auswirkungen auf den Kläranlagenbetrieb: Schaumprobleme in der Abwasserlinie Das erste Löschwasser erreichte gegen Mitternacht des die Kläranlage Ab den Morgenstunden des massive Schaum- entwicklung in allen Bereichen der Kläranlage Es kam zu einer Reihe von Ausfällen bei der Messtechnik (Niveauregelungen, ….) Die Schaumprobleme zogen sich über 2 Tage hin Für die Bekämpfung des Schaumes wurde Brauchwasser verwendet Keine nachhaltigen Schäden an Maschinenteilen oder Messeinrichtungen 44. Lehrer- und Obleute-Besprechung 2016, Kanal- und Kläranlagen-Nachbarschaften, Landshut 16.–

13 Fotodokumentation Schaumentwicklung beim Rechen
Löschwassereinleitung 2011 Fotodokumentation ARA Fritzens,

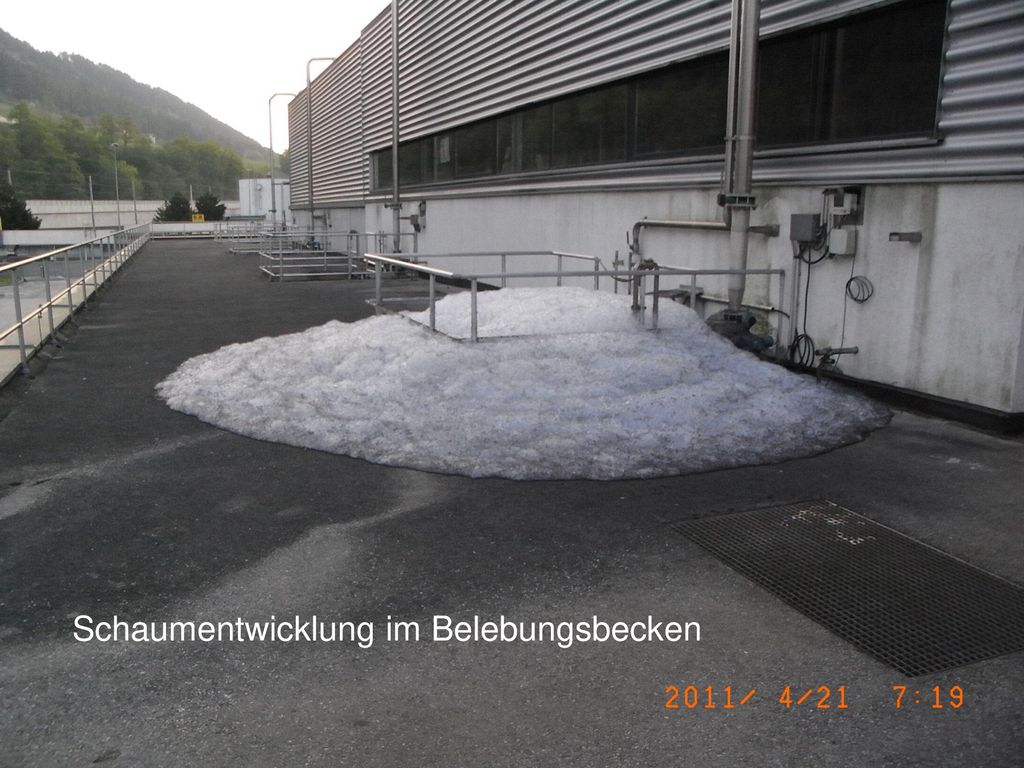

14 Verbandskanäle Schaumentwicklung im Belebungsbecken
Löschwassereinleitung 2011 Verbandskanäle Schaumentwicklung im Belebungsbecken ARA Fritzens,

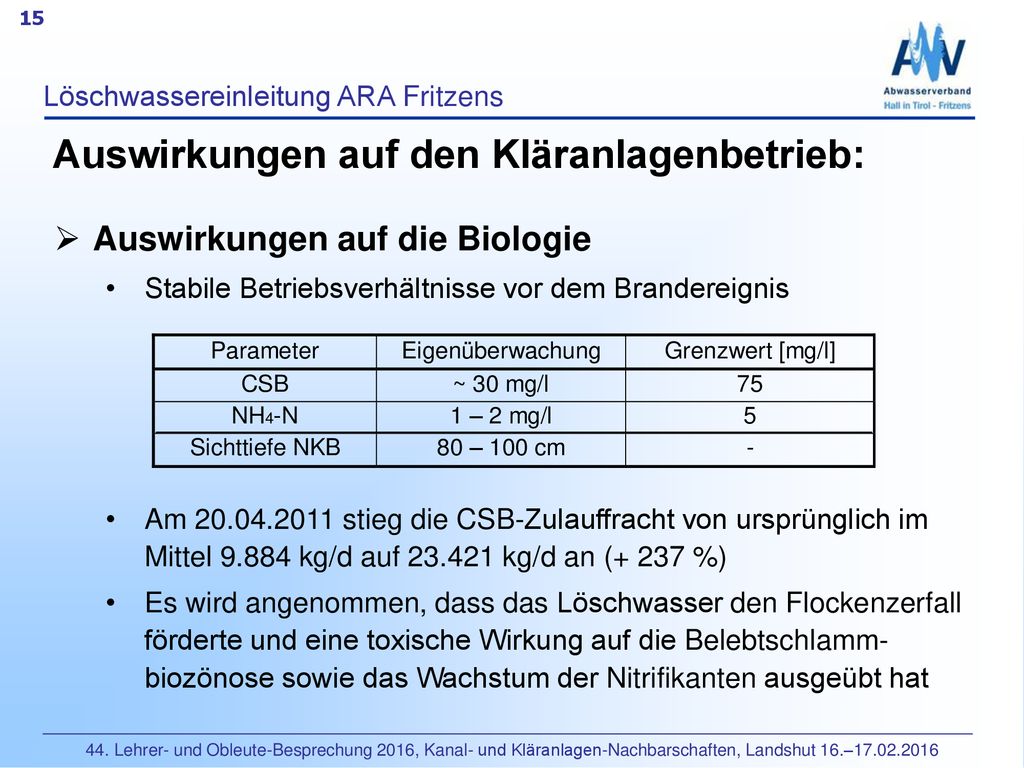

15 Auswirkungen auf den Kläranlagenbetrieb:
Löschwassereinleitung ARA Fritzens Auswirkungen auf den Kläranlagenbetrieb: Auswirkungen auf die Biologie Stabile Betriebsverhältnisse vor dem Brandereignis Am stieg die CSB-Zulauffracht von ursprünglich im Mittel kg/d auf kg/d an (+ 237 %) Es wird angenommen, dass das Löschwasser den Flockenzerfall förderte und eine toxische Wirkung auf die Belebtschlamm- biozönose sowie das Wachstum der Nitrifikanten ausgeübt hat 44. Lehrer- und Obleute-Besprechung 2016, Kanal- und Kläranlagen-Nachbarschaften, Landshut 16.–

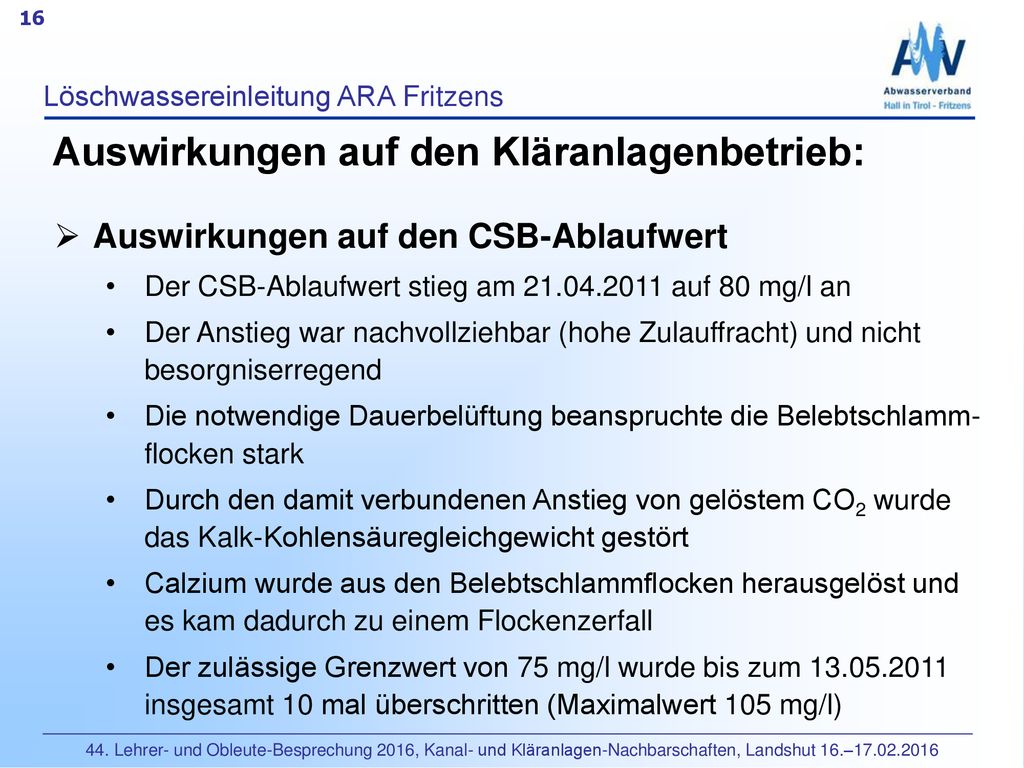

16 Auswirkungen auf den Kläranlagenbetrieb:
Löschwassereinleitung ARA Fritzens Auswirkungen auf den Kläranlagenbetrieb: Auswirkungen auf den CSB-Ablaufwert Der CSB-Ablaufwert stieg am auf 80 mg/l an Der Anstieg war nachvollziehbar (hohe Zulauffracht) und nicht besorgniserregend Die notwendige Dauerbelüftung beanspruchte die Belebtschlamm- flocken stark Durch den damit verbundenen Anstieg von gelöstem CO2 wurde das Kalk-Kohlensäuregleichgewicht gestört Calzium wurde aus den Belebtschlammflocken herausgelöst und es kam dadurch zu einem Flockenzerfall Der zulässige Grenzwert von 75 mg/l wurde bis zum insgesamt 10 mal überschritten (Maximalwert 105 mg/l) 44. Lehrer- und Obleute-Besprechung 2016, Kanal- und Kläranlagen-Nachbarschaften, Landshut 16.–

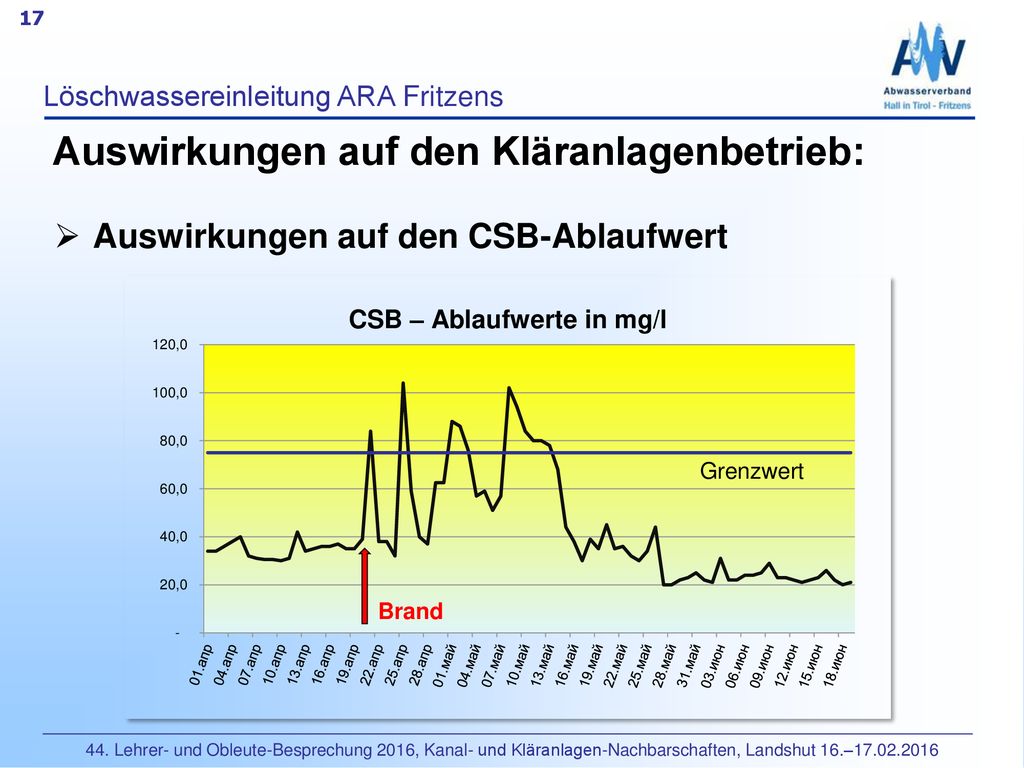

17 Auswirkungen auf den Kläranlagenbetrieb:
Löschwassereinleitung ARA Fritzens Auswirkungen auf den Kläranlagenbetrieb: Auswirkungen auf den CSB-Ablaufwert Grenzwert 44. Lehrer- und Obleute-Besprechung 2016, Kanal- und Kläranlagen-Nachbarschaften, Landshut 16.–

18 Auswirkungen auf den Kläranlagenbetrieb:
Löschwassereinleitung ARA Fritzens Auswirkungen auf den Kläranlagenbetrieb: Auswirkungen auf die Sichttiefe in der Nachklärung Der Schlammindex sank nach der Löschwassereinleitung innerhalb weniger Tage von ca. 90 ml/g auf knapp über 40 ml/g ab Die Sichttiefe in der Nachklärung verringerte sich ab rapid und erreichte am mit 15 cm ihrem Tiefpunkt Im Belebtschlamm war keinerlei Flockenstruktur mehr erkennbar und der Ablauf war komplett trüb In dieser Zeit kam es zu einem erheblichen Schlammabtrieb womit insbesondere nitrifizierende Bakterien nicht mehr in ausreichender Menge mit dem Rücklaufschlamm in das Belebungsbecken rückgeführt wurden 44. Lehrer- und Obleute-Besprechung 2016, Kanal- und Kläranlagen-Nachbarschaften, Landshut 16.–

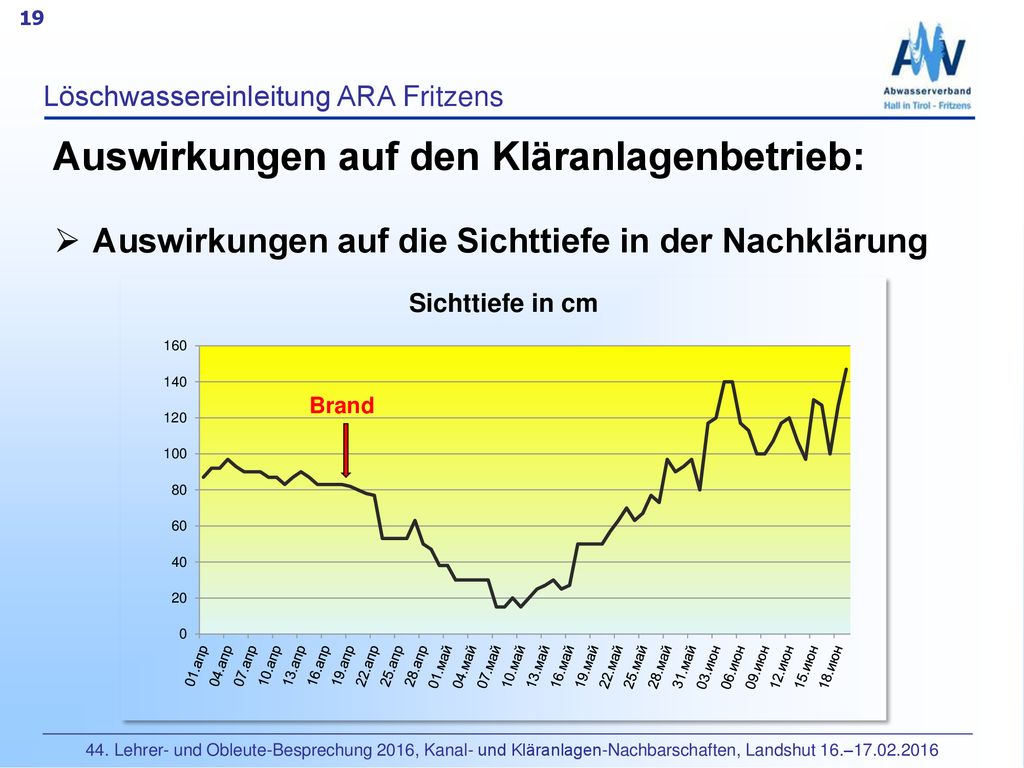

19 Auswirkungen auf den Kläranlagenbetrieb:
Löschwassereinleitung ARA Fritzens Auswirkungen auf den Kläranlagenbetrieb: Auswirkungen auf die Sichttiefe in der Nachklärung Brand 44. Lehrer- und Obleute-Besprechung 2016, Kanal- und Kläranlagen-Nachbarschaften, Landshut 16.–

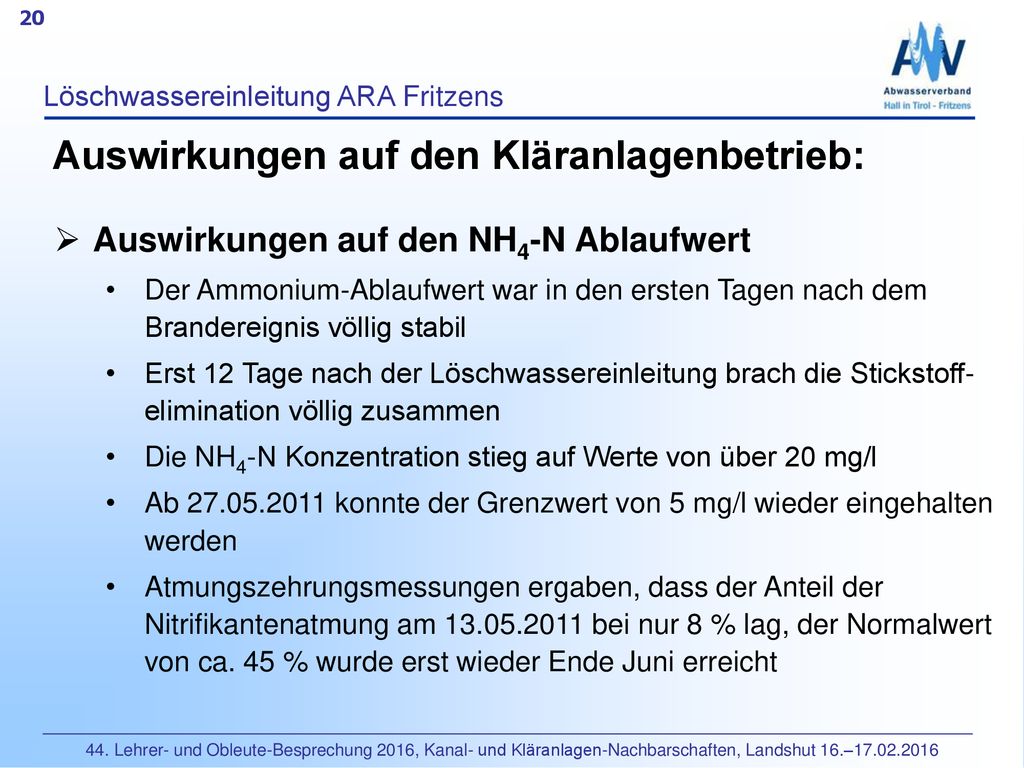

20 Auswirkungen auf den Kläranlagenbetrieb:
Löschwassereinleitung ARA Fritzens Auswirkungen auf den Kläranlagenbetrieb: Auswirkungen auf den NH4-N Ablaufwert Der Ammonium-Ablaufwert war in den ersten Tagen nach dem Brandereignis völlig stabil Erst 12 Tage nach der Löschwassereinleitung brach die Stickstoff- elimination völlig zusammen Die NH4-N Konzentration stieg auf Werte von über 20 mg/l Ab konnte der Grenzwert von 5 mg/l wieder eingehalten werden Atmungszehrungsmessungen ergaben, dass der Anteil der Nitrifikantenatmung am bei nur 8 % lag, der Normalwert von ca. 45 % wurde erst wieder Ende Juni erreicht 44. Lehrer- und Obleute-Besprechung 2016, Kanal- und Kläranlagen-Nachbarschaften, Landshut 16.–

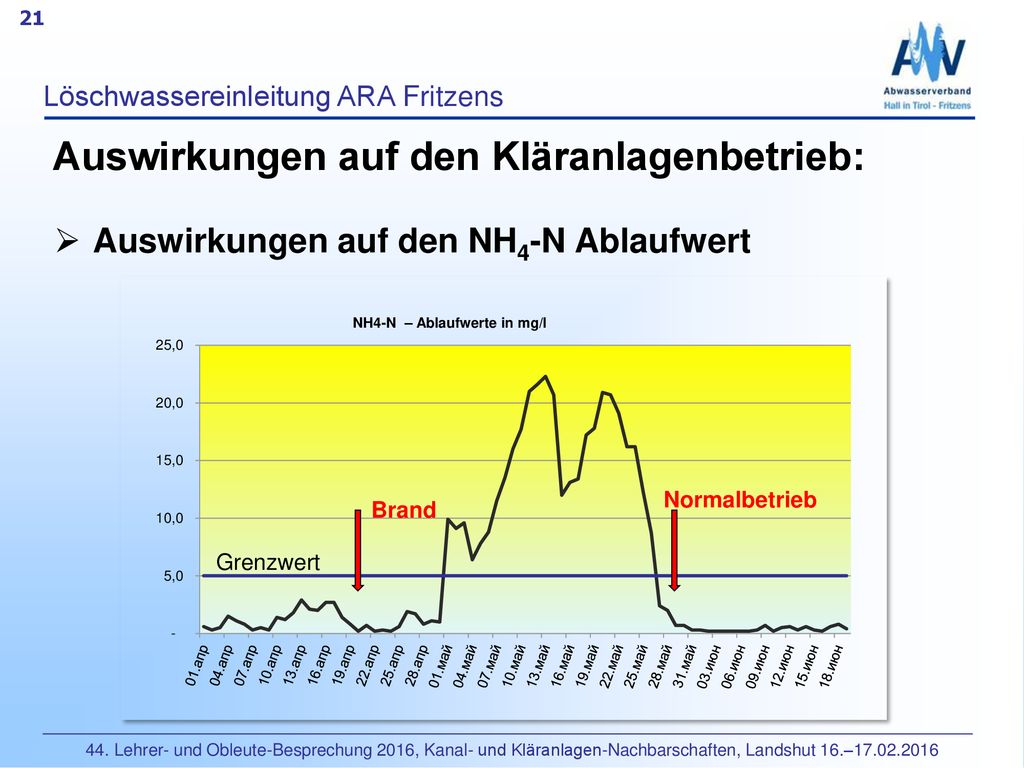

21 Auswirkungen auf den Kläranlagenbetrieb:
Löschwassereinleitung ARA Fritzens Auswirkungen auf den Kläranlagenbetrieb: Auswirkungen auf den NH4-N Ablaufwert Brand NH4-N – Ablaufwerte in mg/l Normalbetrieb Grenzwert 44. Lehrer- und Obleute-Besprechung 2016, Kanal- und Kläranlagen-Nachbarschaften, Landshut 16.–

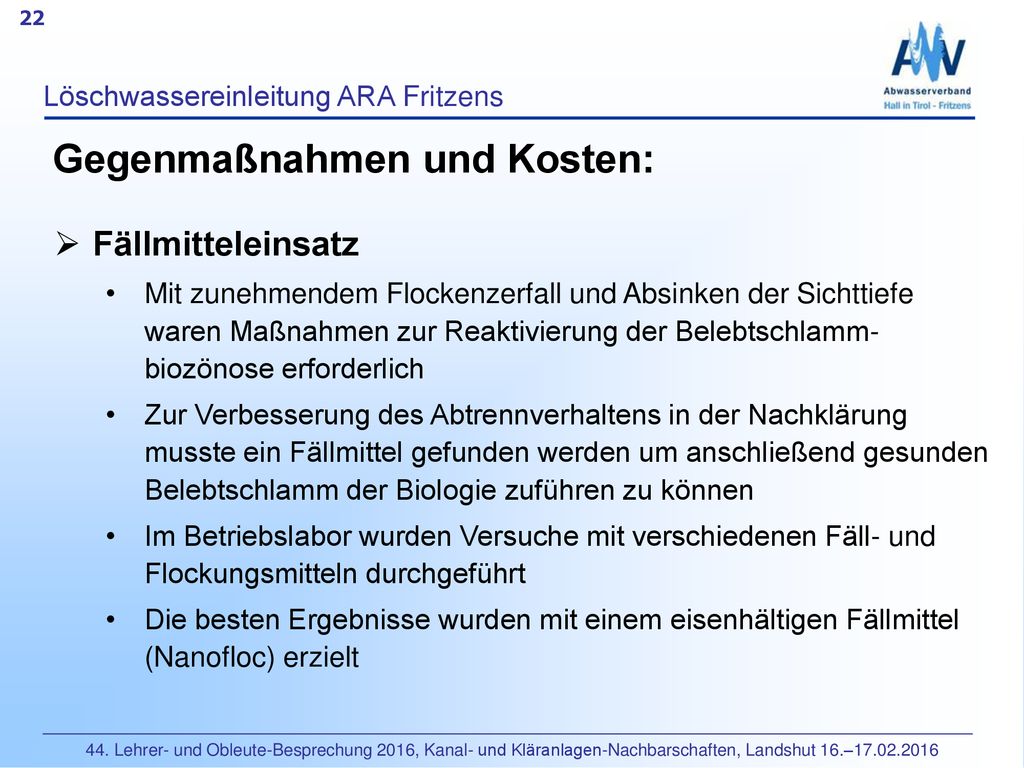

22 Gegenmaßnahmen und Kosten:
Löschwassereinleitung ARA Fritzens Gegenmaßnahmen und Kosten: Fällmitteleinsatz Mit zunehmendem Flockenzerfall und Absinken der Sichttiefe waren Maßnahmen zur Reaktivierung der Belebtschlamm- biozönose erforderlich Zur Verbesserung des Abtrennverhaltens in der Nachklärung musste ein Fällmittel gefunden werden um anschließend gesunden Belebtschlamm der Biologie zuführen zu können Im Betriebslabor wurden Versuche mit verschiedenen Fäll- und Flockungsmitteln durchgeführt Die besten Ergebnisse wurden mit einem eisenhältigen Fällmittel (Nanofloc) erzielt 44. Lehrer- und Obleute-Besprechung 2016, Kanal- und Kläranlagen-Nachbarschaften, Landshut 16.–

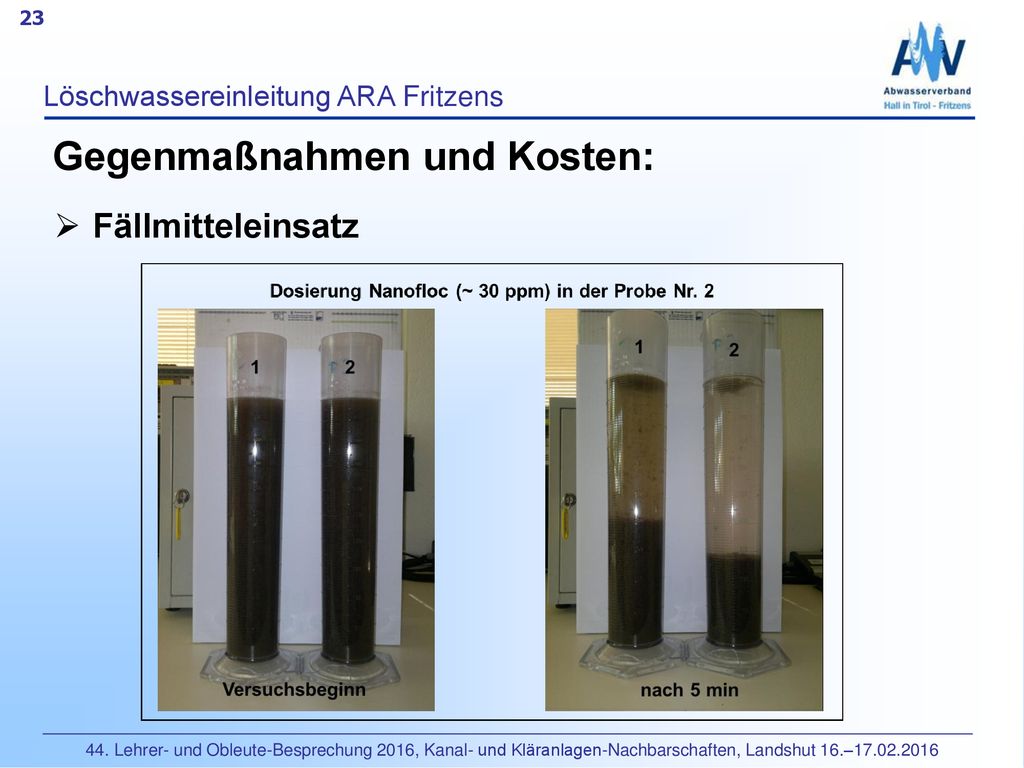

23 Gegenmaßnahmen und Kosten:
Löschwassereinleitung ARA Fritzens Gegenmaßnahmen und Kosten: Fällmitteleinsatz 44. Lehrer- und Obleute-Besprechung 2016, Kanal- und Kläranlagen-Nachbarschaften, Landshut 16.–

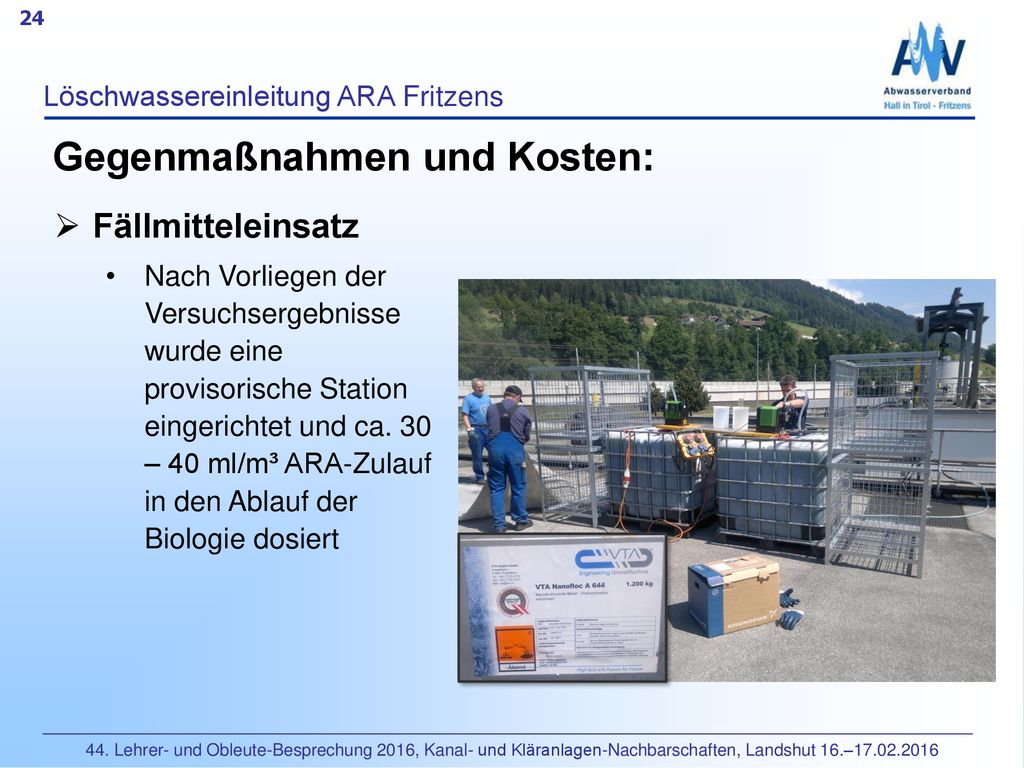

24 Gegenmaßnahmen und Kosten:
Löschwassereinleitung ARA Fritzens Gegenmaßnahmen und Kosten: Fällmitteleinsatz Nach Vorliegen der Versuchsergebnisse wurde eine provisorische Station eingerichtet und ca. 30 – 40 ml/m³ ARA-Zulauf in den Ablauf der Biologie dosiert 44. Lehrer- und Obleute-Besprechung 2016, Kanal- und Kläranlagen-Nachbarschaften, Landshut 16.–

25 Gegenmaßnahmen und Kosten:
Löschwassereinleitung ARA Fritzens Gegenmaßnahmen und Kosten: Fällmitteleinsatz Nach 48 Stunden war bereits eine deutliche Verbesserung der Sichttiefe erkennbar In der Folge wurden insgesamt 27 Tonnen dieses Fällmittels in den Ablauf der Biologie dosiert Die Dosiermenge lag bei 30 – 40 ml/m³ ARA Zulauf und wurde händisch an schwankende Mengen (Regenwetter) angepasst Nachdem wieder normale Betriebszustände erreicht wurden, wurde die Dosierung abgesetzt 44. Lehrer- und Obleute-Besprechung 2016, Kanal- und Kläranlagen-Nachbarschaften, Landshut 16.–

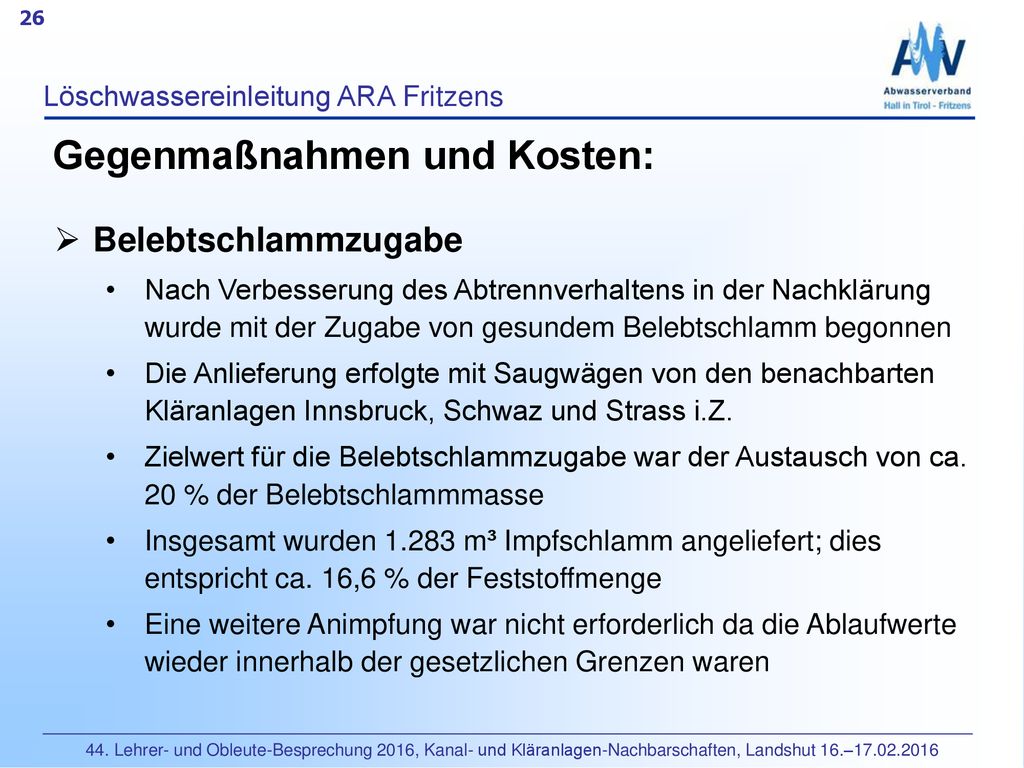

26 Gegenmaßnahmen und Kosten:
Löschwassereinleitung ARA Fritzens Gegenmaßnahmen und Kosten: Belebtschlammzugabe Nach Verbesserung des Abtrennverhaltens in der Nachklärung wurde mit der Zugabe von gesundem Belebtschlamm begonnen Die Anlieferung erfolgte mit Saugwägen von den benachbarten Kläranlagen Innsbruck, Schwaz und Strass i.Z. Zielwert für die Belebtschlammzugabe war der Austausch von ca. 20 % der Belebtschlammmasse Insgesamt wurden m³ Impfschlamm angeliefert; dies entspricht ca. 16,6 % der Feststoffmenge Eine weitere Animpfung war nicht erforderlich da die Ablaufwerte wieder innerhalb der gesetzlichen Grenzen waren 44. Lehrer- und Obleute-Besprechung 2016, Kanal- und Kläranlagen-Nachbarschaften, Landshut 16.–

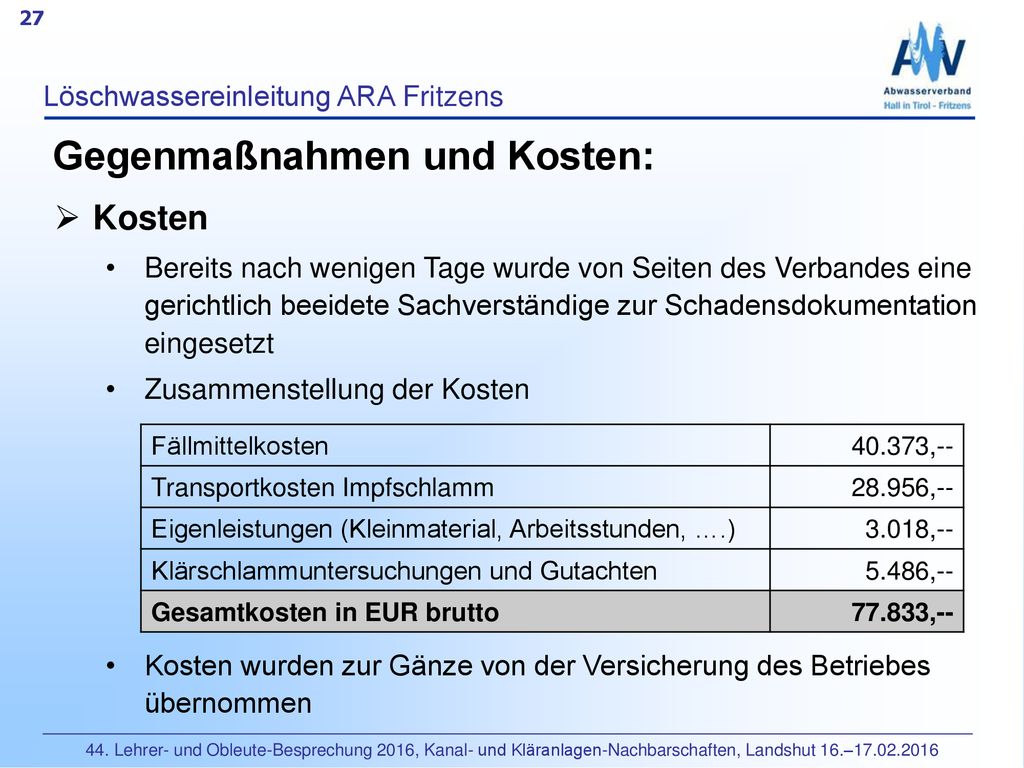

27 Gegenmaßnahmen und Kosten:
Löschwassereinleitung ARA Fritzens Gegenmaßnahmen und Kosten: Kosten Bereits nach wenigen Tage wurde von Seiten des Verbandes eine gerichtlich beeidete Sachverständige zur Schadensdokumentation eingesetzt Zusammenstellung der Kosten Kosten wurden zur Gänze von der Versicherung des Betriebes übernommen Fällmittelkosten 40.373,-- Transportkosten Impfschlamm 28.956,-- Eigenleistungen (Kleinmaterial, Arbeitsstunden, ….) 3.018,-- Klärschlammuntersuchungen und Gutachten 5.486,-- Gesamtkosten in EUR brutto 77.833,-- 44. Lehrer- und Obleute-Besprechung 2016, Kanal- und Kläranlagen-Nachbarschaften, Landshut 16.–

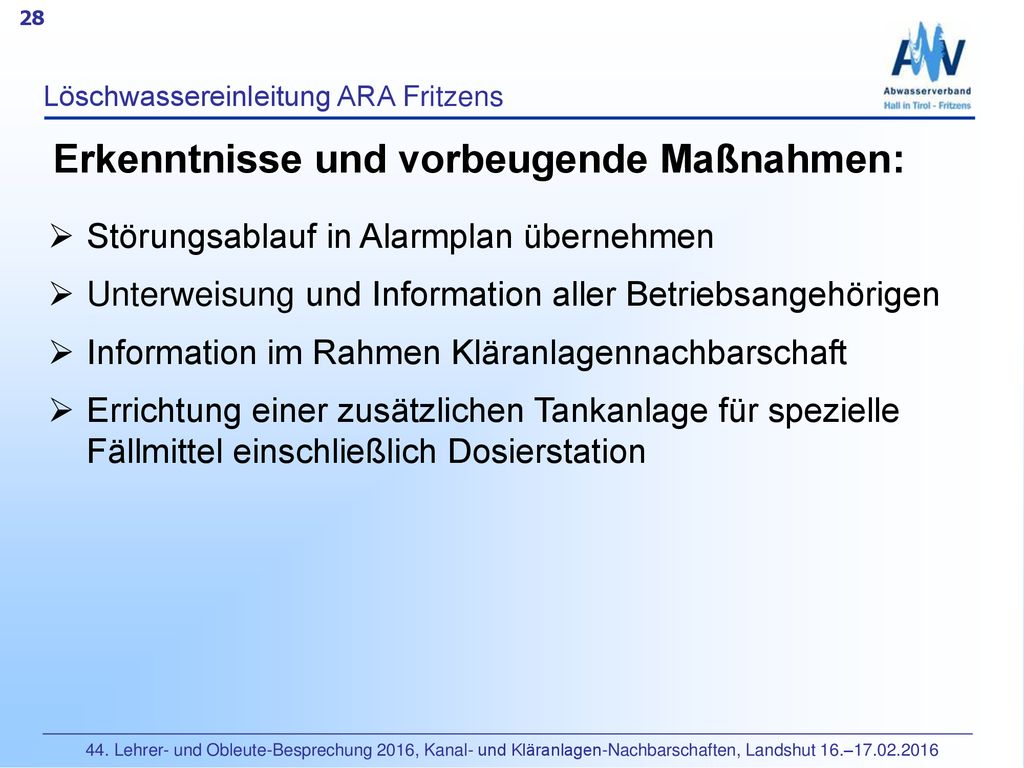

28 Erkenntnisse und vorbeugende Maßnahmen:
Löschwassereinleitung ARA Fritzens Erkenntnisse und vorbeugende Maßnahmen: Störungsablauf in Alarmplan übernehmen Unterweisung und Information aller Betriebsangehörigen Information im Rahmen Kläranlagennachbarschaft Errichtung einer zusätzlichen Tankanlage für spezielle Fällmittel einschließlich Dosierstation 44. Lehrer- und Obleute-Besprechung 2016, Kanal- und Kläranlagen-Nachbarschaften, Landshut 16.–

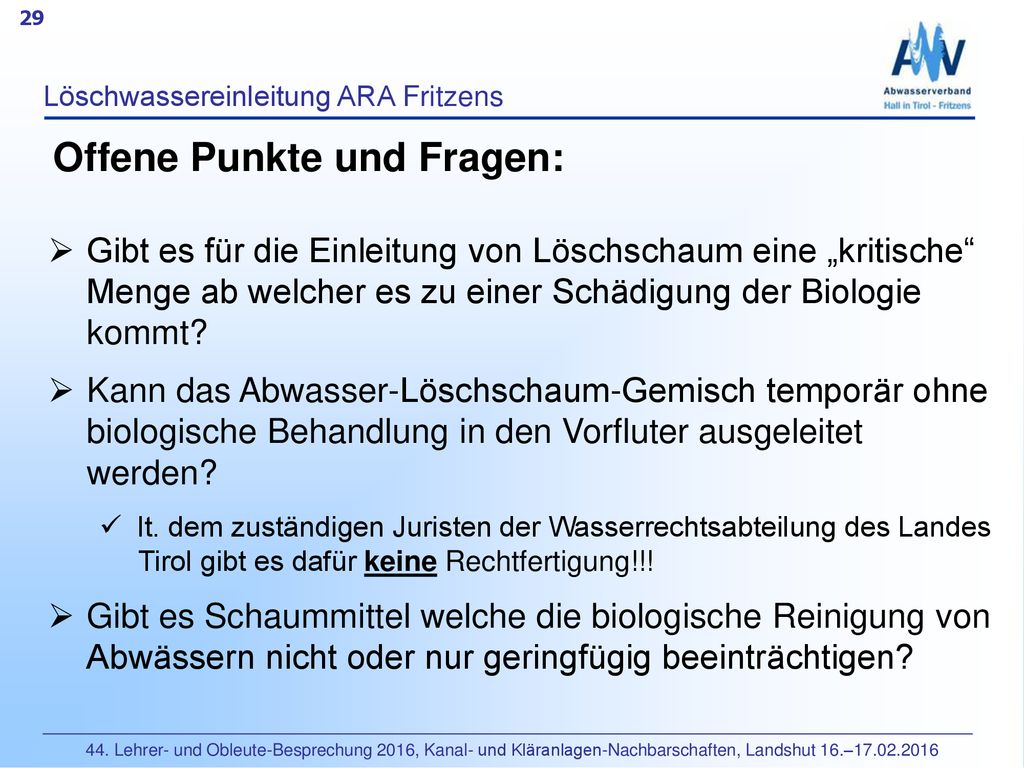

29 Offene Punkte und Fragen:
Löschwassereinleitung ARA Fritzens Offene Punkte und Fragen: Gibt es für die Einleitung von Löschschaum eine „kritische“ Menge ab welcher es zu einer Schädigung der Biologie kommt? Kann das Abwasser-Löschschaum-Gemisch temporär ohne biologische Behandlung in den Vorfluter ausgeleitet werden? lt. dem zuständigen Juristen der Wasserrechtsabteilung des Landes Tirol gibt es dafür keine Rechtfertigung!!! Gibt es Schaummittel welche die biologische Reinigung von Abwässern nicht oder nur geringfügig beeinträchtigen? 44. Lehrer- und Obleute-Besprechung 2016, Kanal- und Kläranlagen-Nachbarschaften, Landshut 16.–

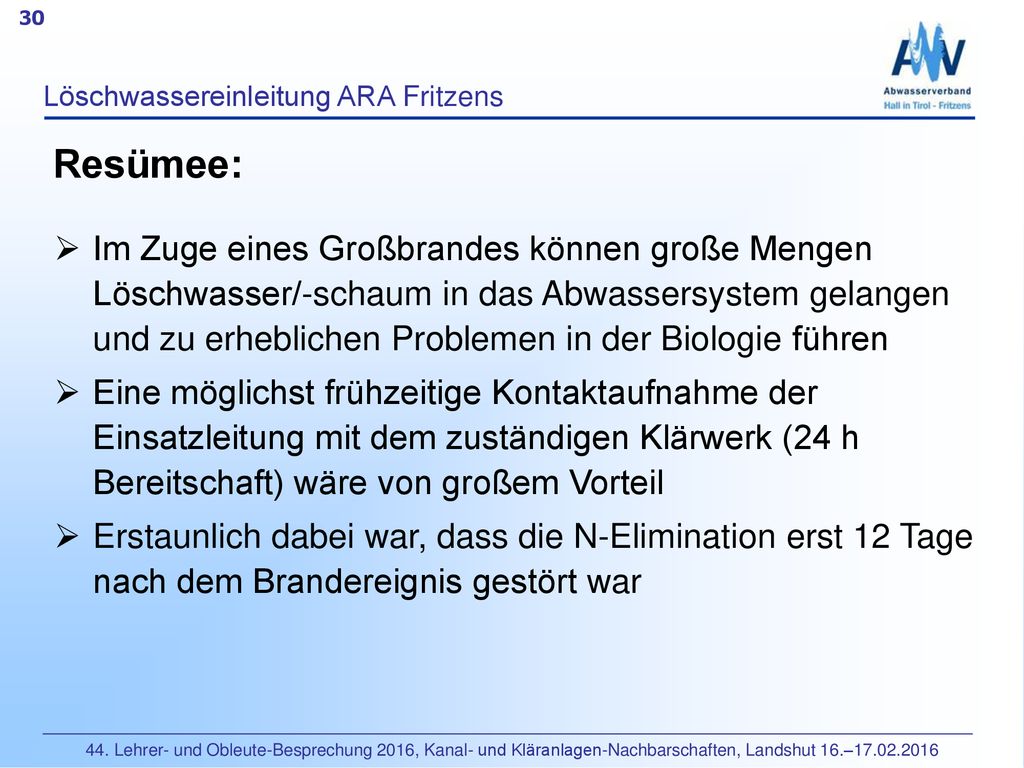

30 Löschwassereinleitung ARA Fritzens
Resümee: Im Zuge eines Großbrandes können große Mengen Löschwasser/-schaum in das Abwassersystem gelangen und zu erheblichen Problemen in der Biologie führen Eine möglichst frühzeitige Kontaktaufnahme der Einsatzleitung mit dem zuständigen Klärwerk (24 h Bereitschaft) wäre von großem Vorteil Erstaunlich dabei war, dass die N-Elimination erst 12 Tage nach dem Brandereignis gestört war 44. Lehrer- und Obleute-Besprechung 2016, Kanal- und Kläranlagen-Nachbarschaften, Landshut 16.–

31 Hall in Tirol – Fritzens
Löschwassereinleitung ARA Fritzens Danke für Ihre Aufmerksamkeit Fragen?? Abwasserverband Hall in Tirol – Fritzens A-6122 Fritzens, Innstraße 12 Tel / , Fax Dw. 318 © 2015, AWV Hall – Fritzens 44. Lehrer- und Obleute-Besprechung 2016, Kanal- und Kläranlagen-Nachbarschaften, Landshut 16.–
