1 Medizinische Apparatetechnik
Olaf Eick

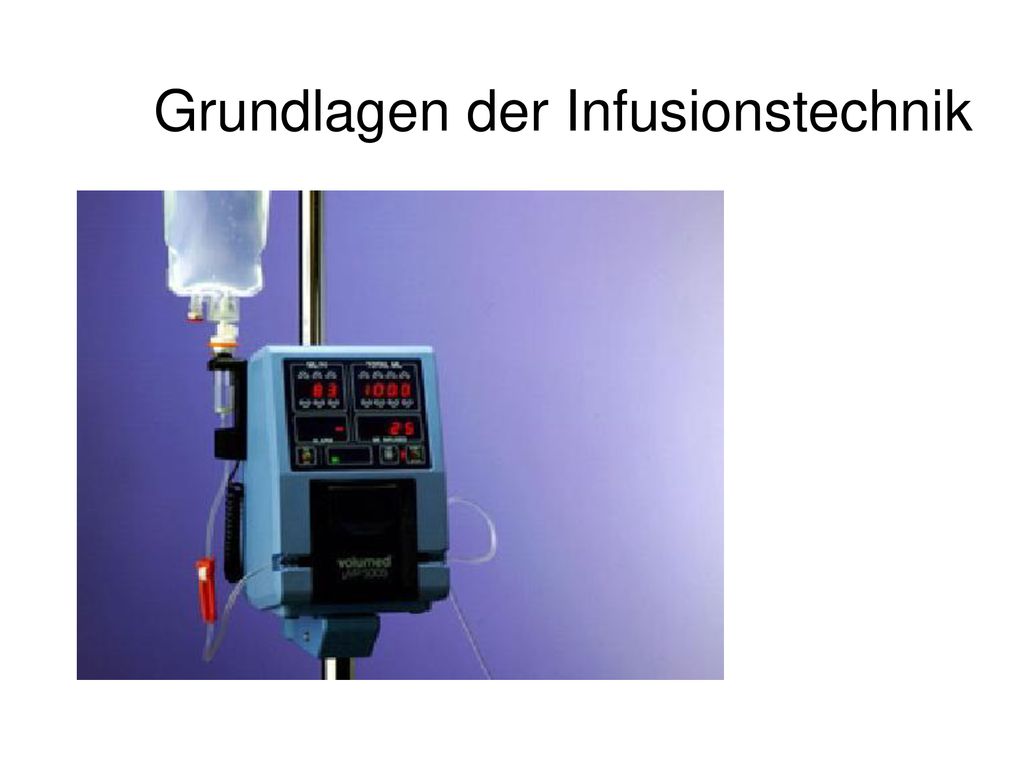

2 Grundlagen der Infusionstechnik

3 Inhalt Infusion - Definitionen und Begriffe Infusionsarten
Infusionsmethoden Beispiele für Infusionspumpen Schwerkraftinfusion - ungeregelt Schwerkraftinfusion - geregelt Spritzenpumpen Pneumatisch betriebene Pumpsysteme Volumetrisch gesteuerte Peristaltikpumpe Tropfengeregelte Infusionspumpe Kolbenpumpe, Membranpumpe Beispiele für Gefährdungen bei der Anwendung von Infusionspumpen

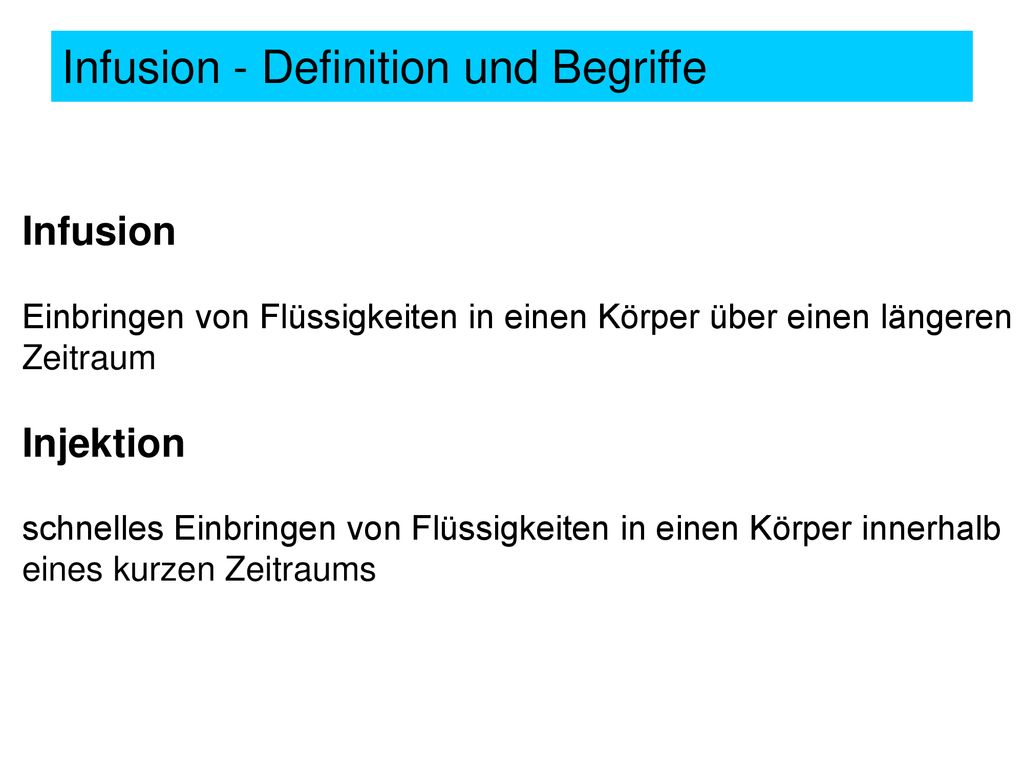

4 Infusion - Definition und Begriffe
Einbringen von Flüssigkeiten in einen Körper über einen längeren Zeitraum Injektion schnelles Einbringen von Flüssigkeiten in einen Körper innerhalb eines kurzen Zeitraums

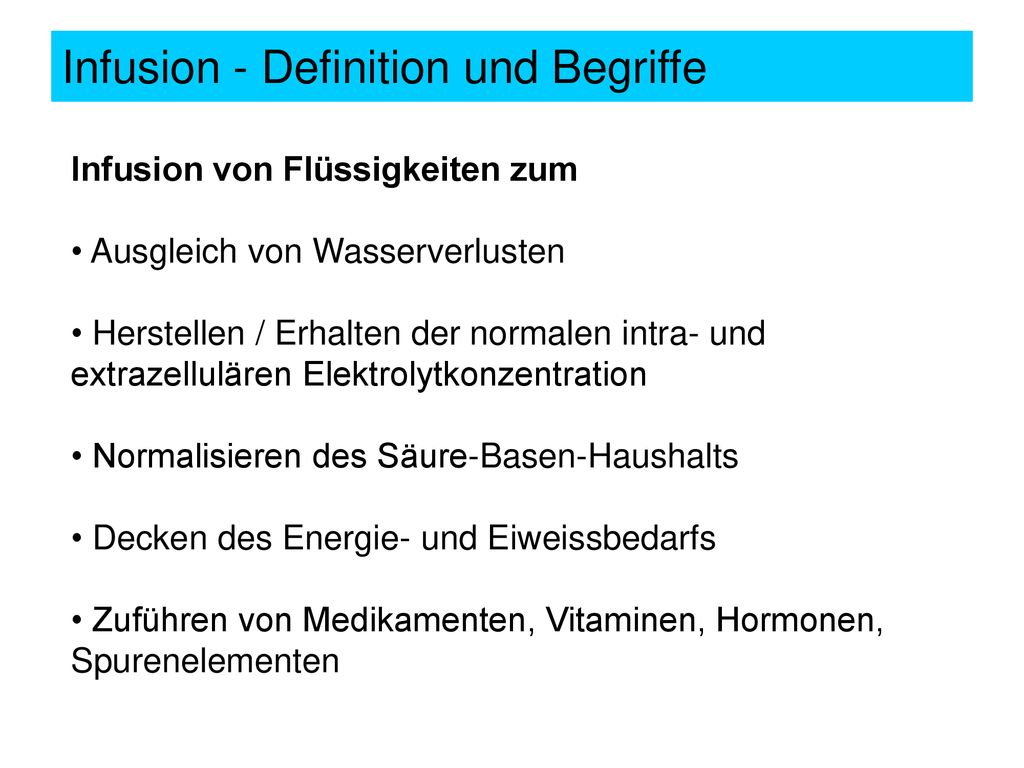

5 Infusion - Definition und Begriffe
Infusion von Flüssigkeiten zum Ausgleich von Wasserverlusten Herstellen / Erhalten der normalen intra- und extrazellulären Elektrolytkonzentration Normalisieren des Säure-Basen-Haushalts Decken des Energie- und Eiweissbedarfs Zuführen von Medikamenten, Vitaminen, Hormonen, Spurenelementen

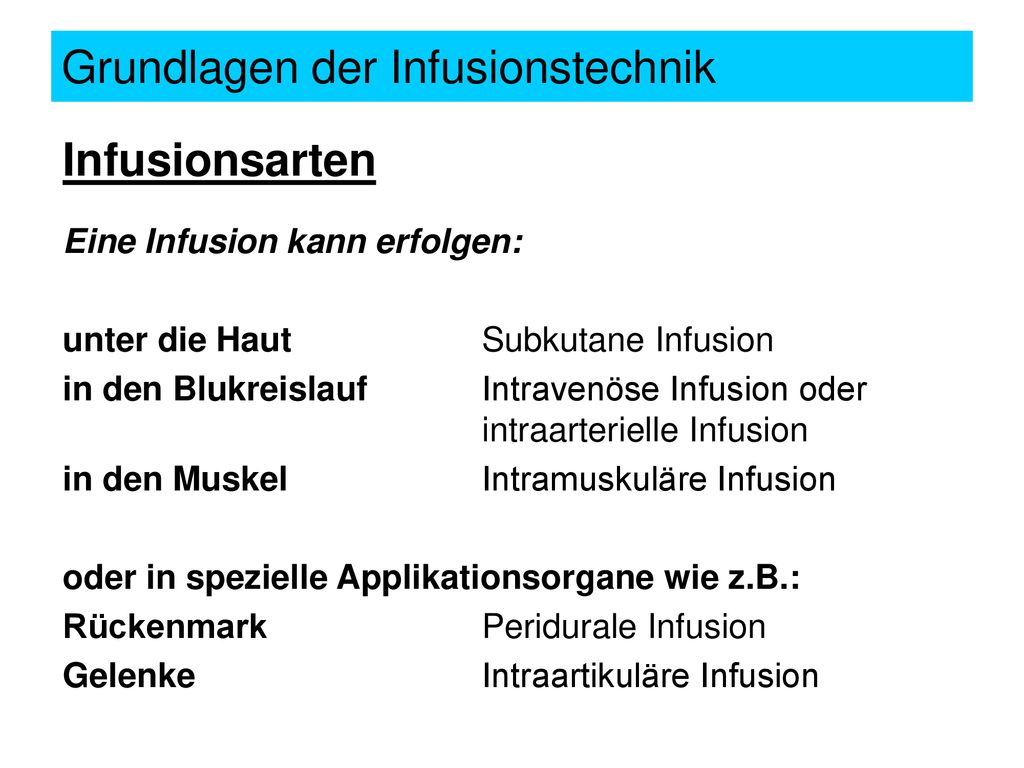

6 Grundlagen der Infusionstechnik
Infusionsarten Eine Infusion kann erfolgen: unter die Haut Subkutane Infusion in den Blukreislauf Intravenöse Infusion oder intraarterielle Infusion in den Muskel Intramuskuläre Infusion oder in spezielle Applikationsorgane wie z.B.: Rückenmark Peridurale Infusion Gelenke Intraartikuläre Infusion

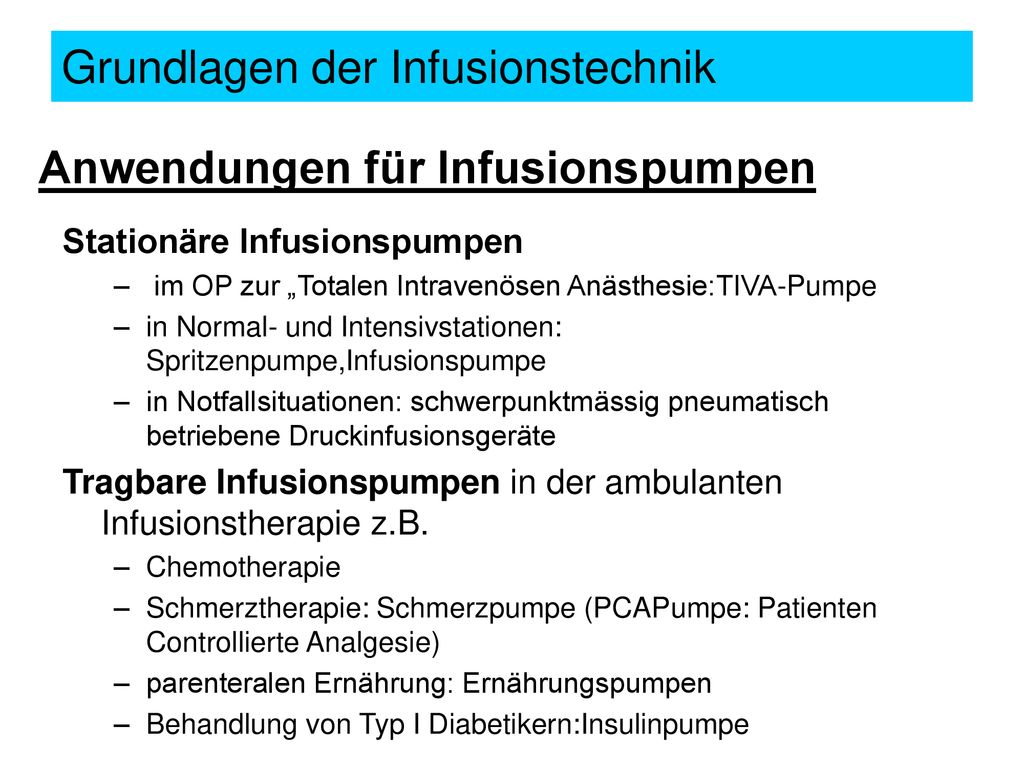

7 Grundlagen der Infusionstechnik
Anwendungen für Infusionspumpen Stationäre Infusionspumpen im OP zur „Totalen Intravenösen Anästhesie:TIVA-Pumpe in Normal- und Intensivstationen: Spritzenpumpe,Infusionspumpe in Notfallsituationen: schwerpunktmässig pneumatisch betriebene Druckinfusionsgeräte Tragbare Infusionspumpen in der ambulanten Infusionstherapie z.B. Chemotherapie Schmerztherapie: Schmerzpumpe (PCAPumpe: Patienten Controllierte Analgesie) parenteralen Ernährung: Ernährungspumpen Behandlung von Typ I Diabetikern:Insulinpumpe

8 Grundlagen der Infusionstechnik
Infusionsmethoden Nicht energetisch betriebene Infusion Schwerkraft-Infusion Energetisch betriebene Infusion durch Erhöhung des Arbeitsdruckes im Vorratsbehälter Spritzenpumpen Pneumatisch betriebene Systeme (z.B. Druckinfusionsgeräte)

9 Grundlagen der Infusionstechnik
Infusionsmethoden Nicht energetisch betriebene Infusion Schwerkraft-Infusion Energetisch betriebene Infusion durch Erhöhung des Arbeitsdruckes im Überleitsystem Elektrisch betriebene Infusionspumpen (z.B. Peristaltikpumpen, Rollenpumpen, Membranpumpen, Kolbenpumpen)

10 Komponenten einer Schwerkraftinfusion

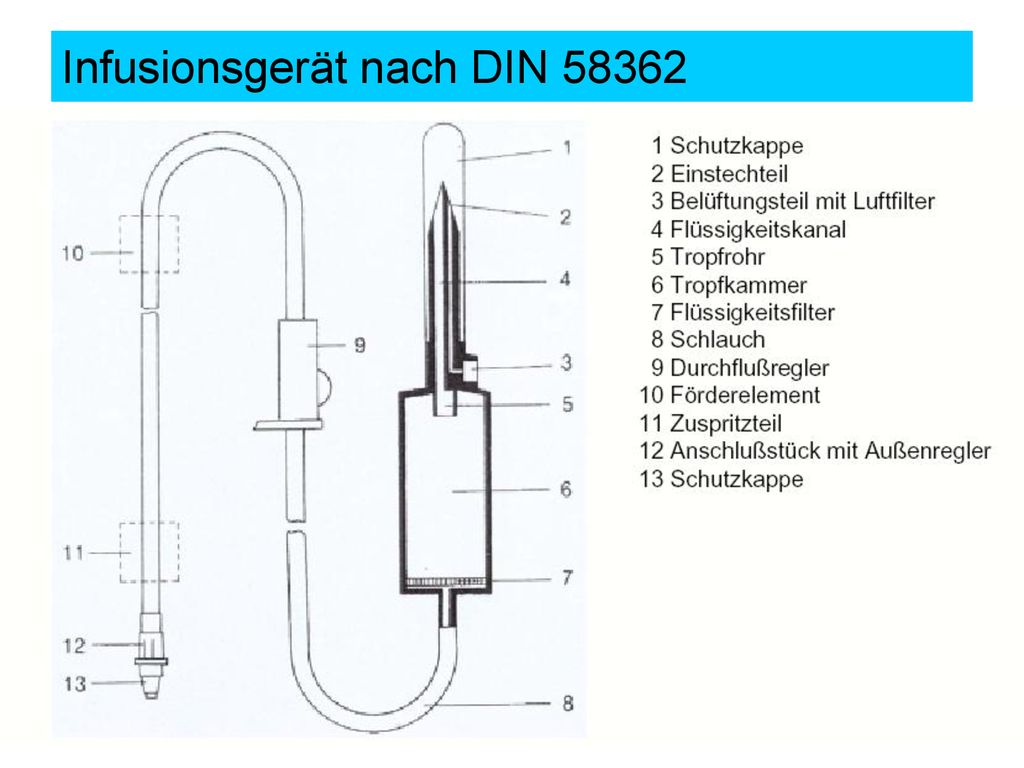

11 Infusionsgerät nach DIN 58362

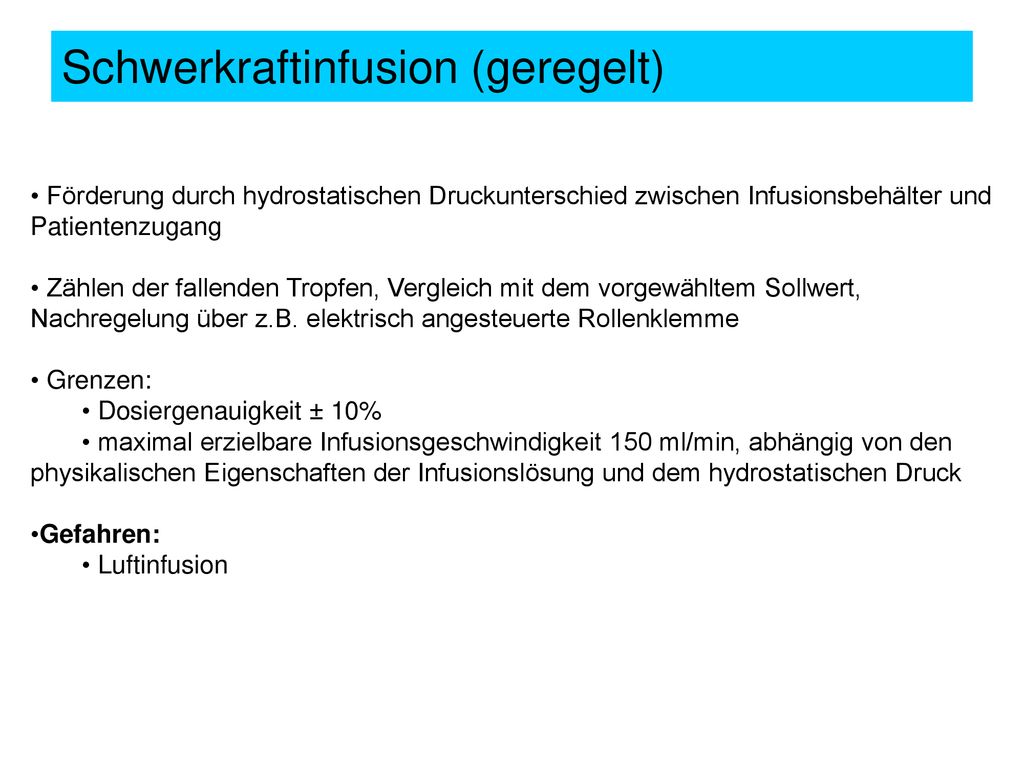

12 Schwerkraftinfusion (geregelt)
Förderung durch hydrostatischen Druckunterschied zwischen Infusionsbehälter und Patientenzugang Zählen der fallenden Tropfen, Vergleich mit dem vorgewähltem Sollwert, Nachregelung über z.B. elektrisch angesteuerte Rollenklemme Grenzen: Dosiergenauigkeit ± 10% maximal erzielbare Infusionsgeschwindigkeit 150 ml/min, abhängig von den physikalischen Eigenschaften der Infusionslösung und dem hydrostatischen Druck Gefahren: Luftinfusion

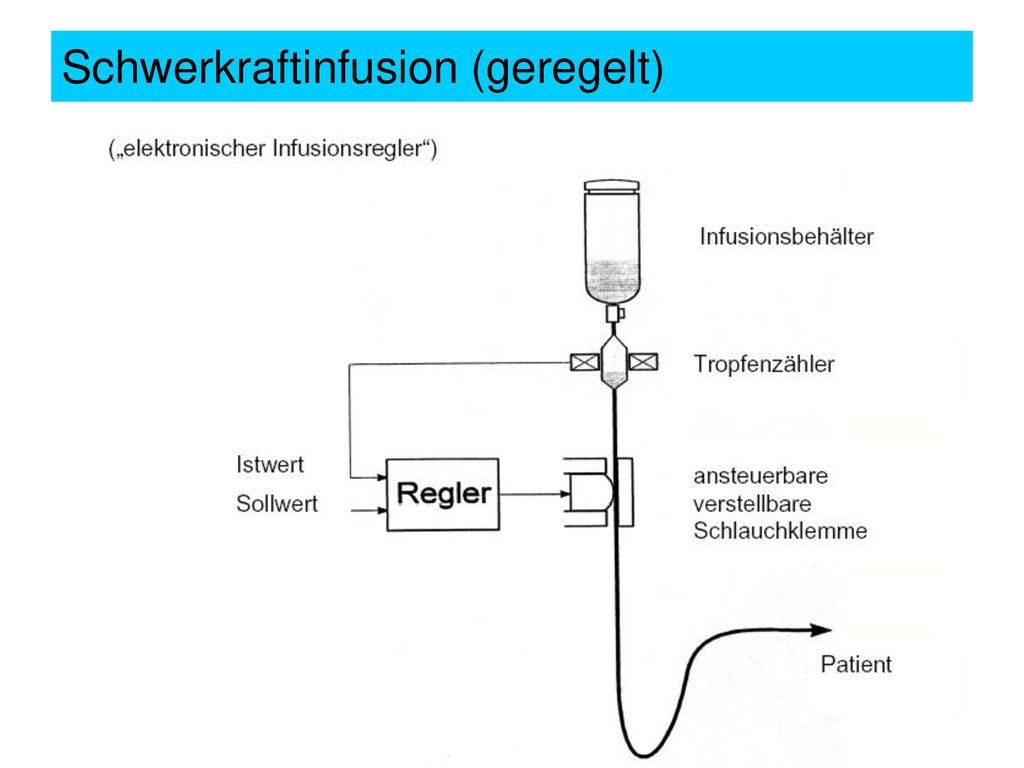

13 Schwerkraftinfusion (geregelt)

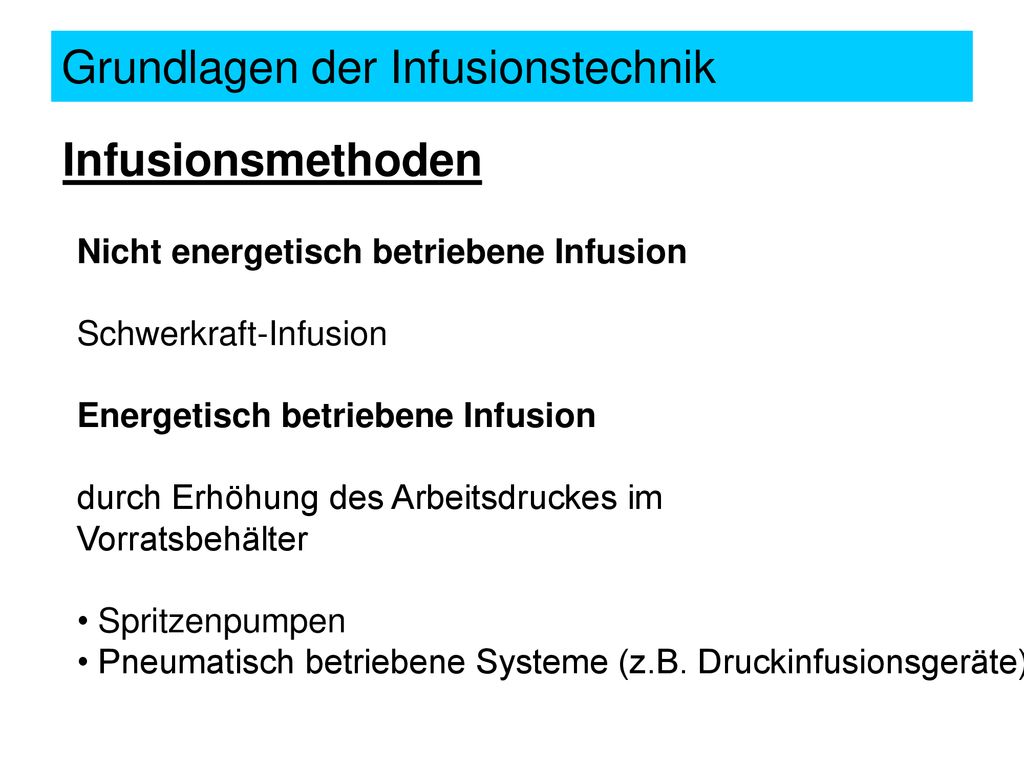

14 Grundlagen der Infusionstechnik
Infusionsmethoden Nicht energetisch betriebene Infusion Schwerkraft-Infusion Energetisch betriebene Infusion durch Erhöhung des Arbeitsdruckes im Vorratsbehälter Spritzenpumpen Pneumatisch betriebene Systeme (z.B. Druckinfusionsgeräte)

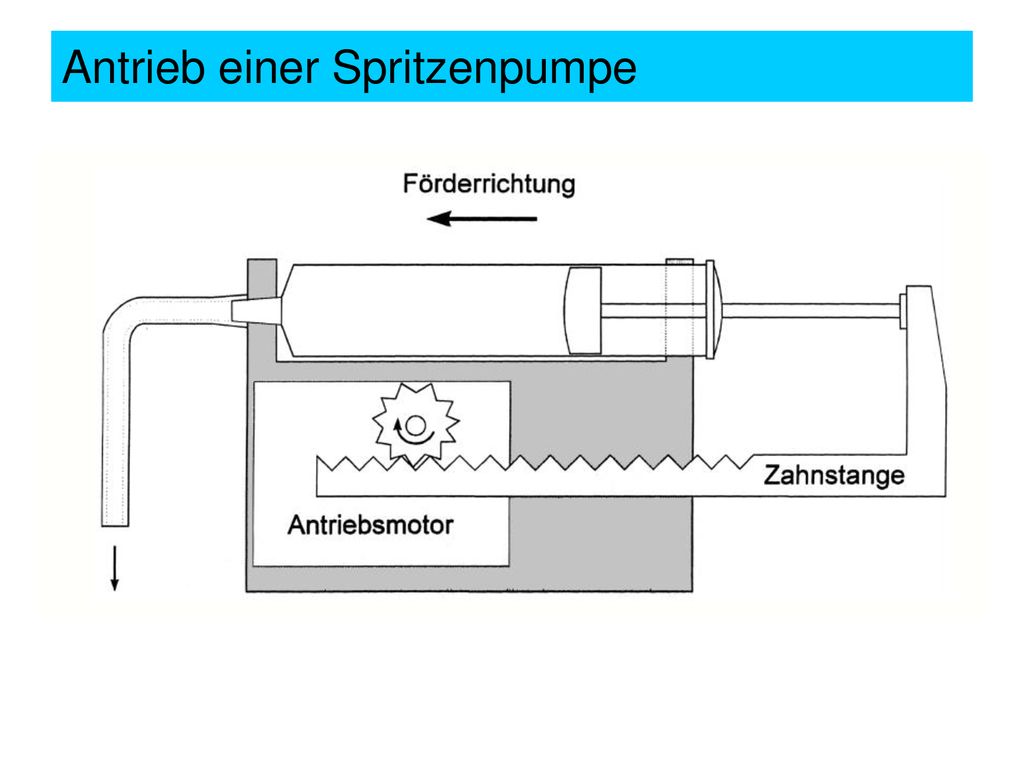

15 Antrieb einer Spritzenpumpe

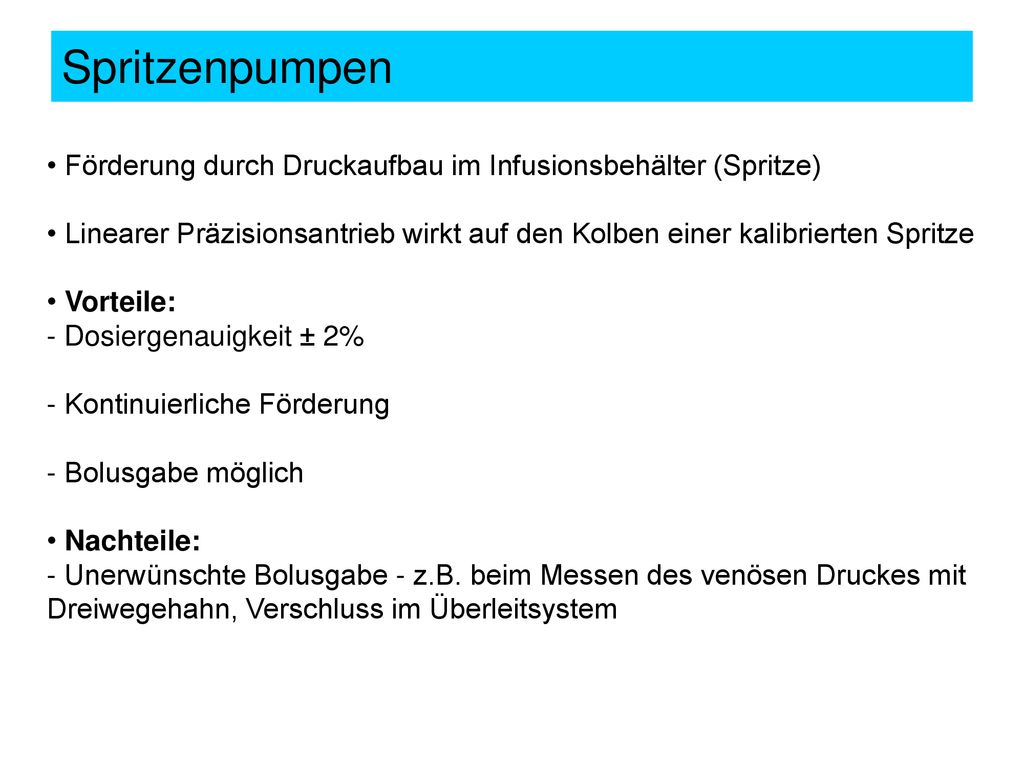

16 Spritzenpumpen • Förderung durch Druckaufbau im Infusionsbehälter (Spritze) Linearer Präzisionsantrieb wirkt auf den Kolben einer kalibrierten Spritze Vorteile: - Dosiergenauigkeit ± 2% - Kontinuierliche Förderung - Bolusgabe möglich • Nachteile: - Unerwünschte Bolusgabe - z.B. beim Messen des venösen Druckes mit Dreiwegehahn, Verschluss im Überleitsystem

17 Beispiel einer Spritzenpumpe

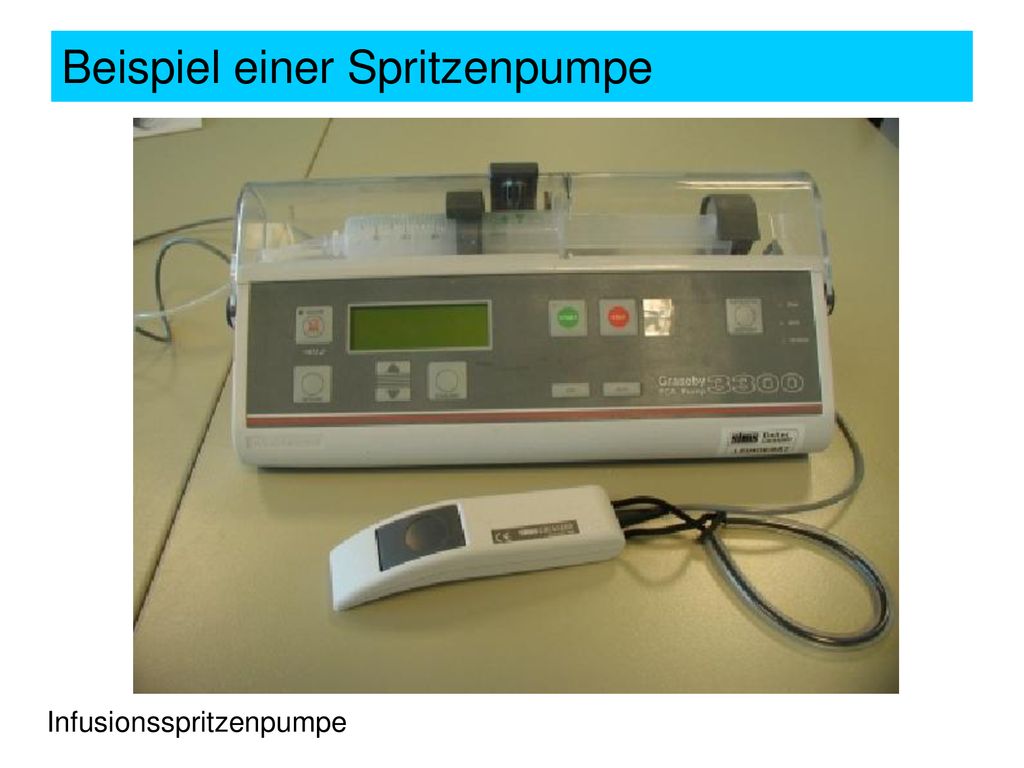

18 Beispiel einer Spritzenpumpe
Infusionsspritzenpumpe

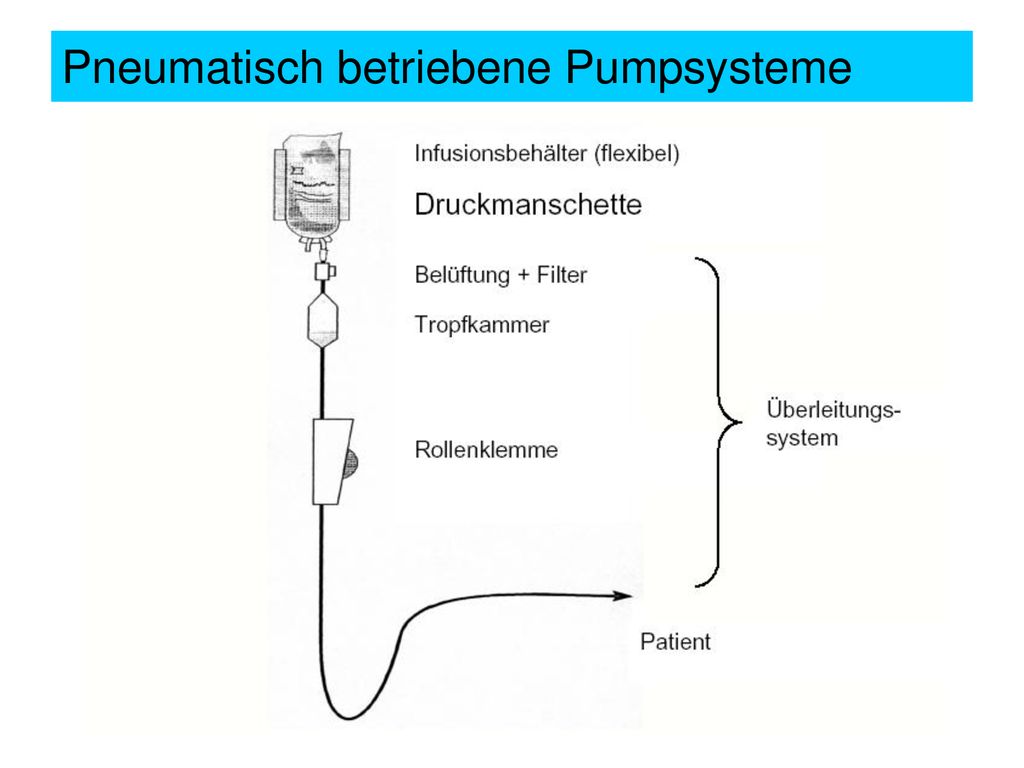

19 Pneumatisch betriebene Pumpsysteme

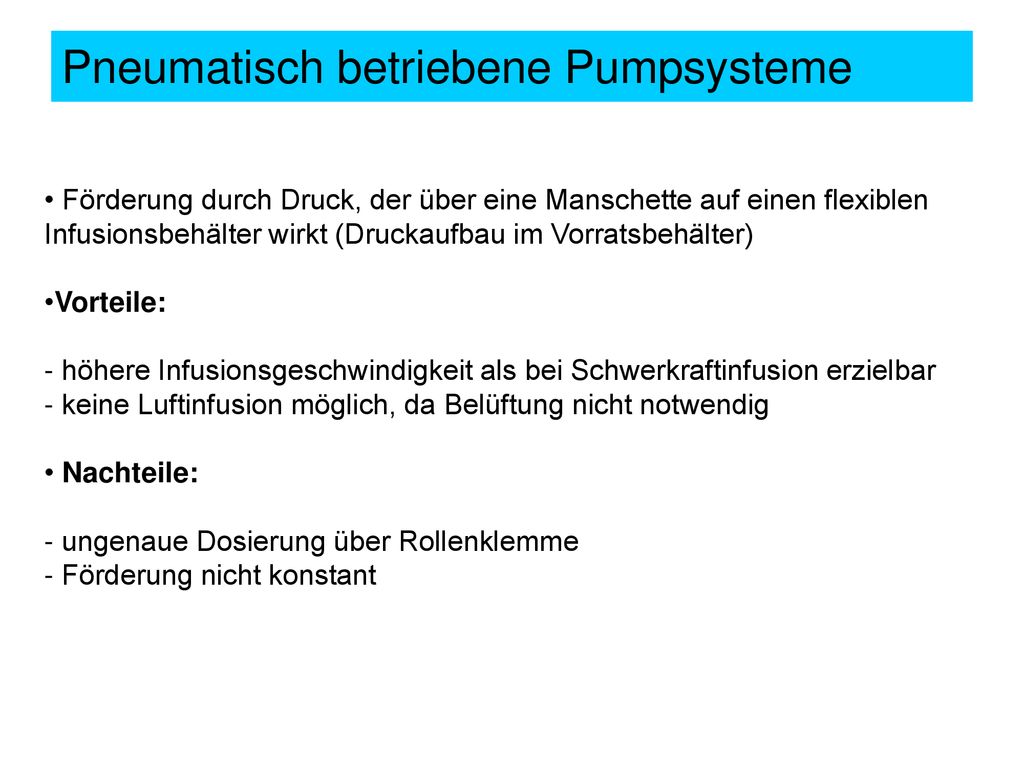

20 Pneumatisch betriebene Pumpsysteme
• Förderung durch Druck, der über eine Manschette auf einen flexiblen Infusionsbehälter wirkt (Druckaufbau im Vorratsbehälter) •Vorteile: - höhere Infusionsgeschwindigkeit als bei Schwerkraftinfusion erzielbar - keine Luftinfusion möglich, da Belüftung nicht notwendig • Nachteile: - ungenaue Dosierung über Rollenklemme - Förderung nicht konstant

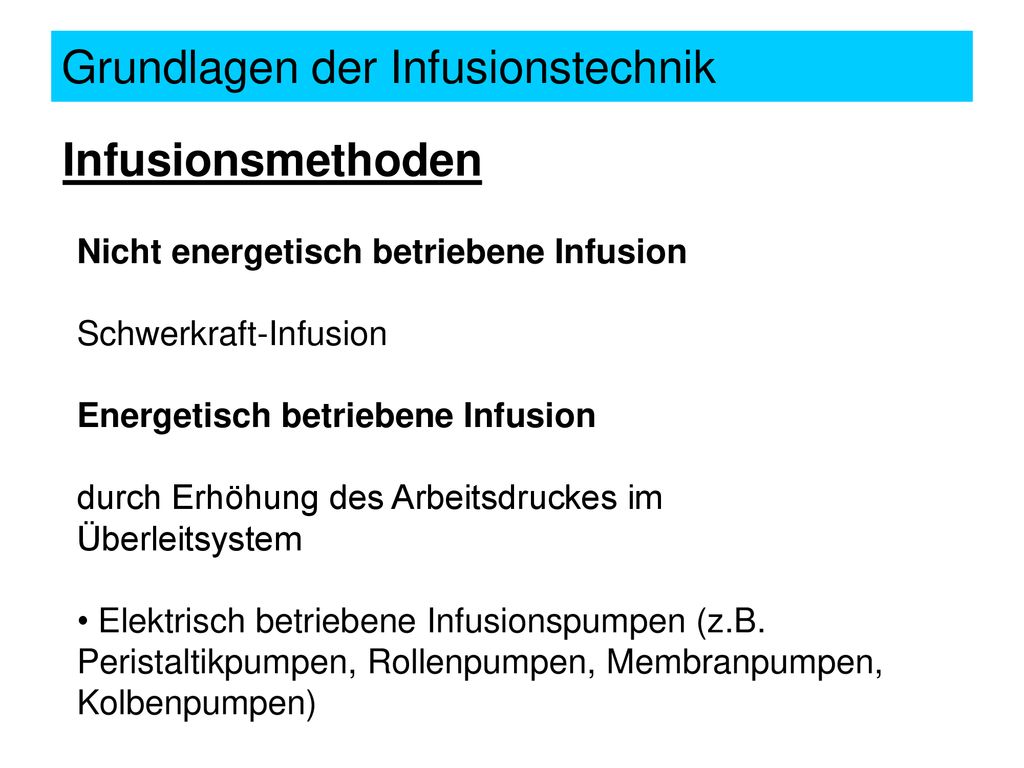

21 Grundlagen der Infusionstechnik
Infusionsmethoden Nicht energetisch betriebene Infusion Schwerkraft-Infusion Energetisch betriebene Infusion durch Erhöhung des Arbeitsdruckes im Überleitsystem Elektrisch betriebene Infusionspumpen (z.B. Peristaltikpumpen, Rollenpumpen, Membranpumpen, Kolbenpumpen)

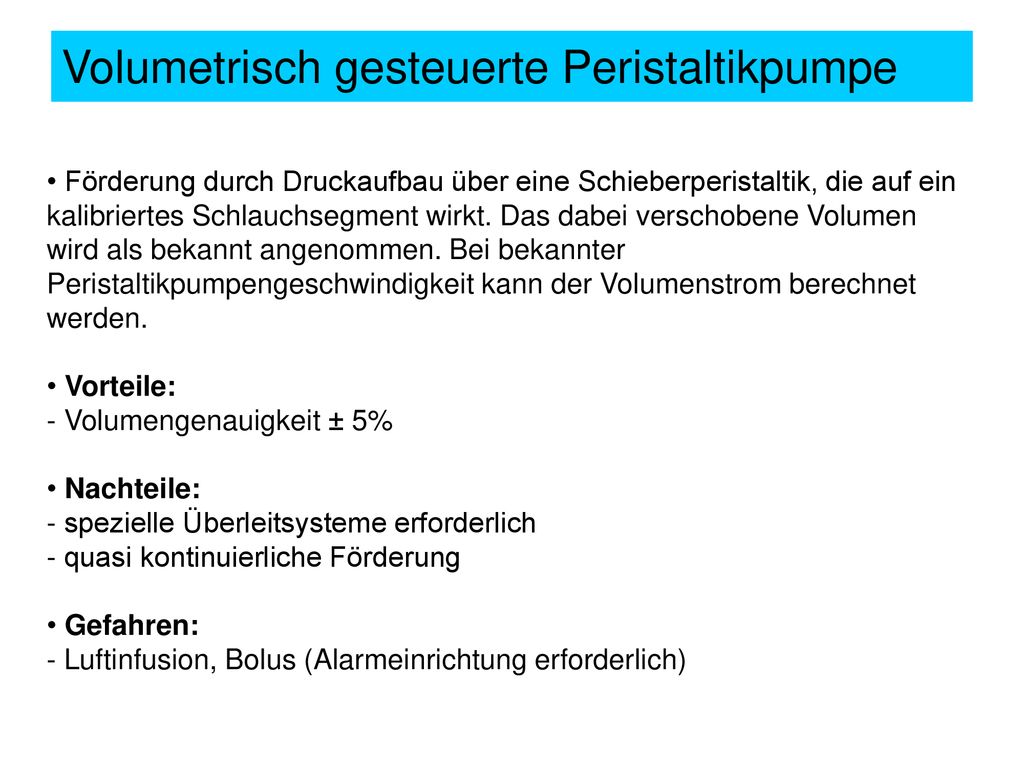

22 Volumetrisch gesteuerte Peristaltikpumpe
Förderung durch Druckaufbau über eine Schieberperistaltik, die auf ein kalibriertes Schlauchsegment wirkt. Das dabei verschobene Volumen wird als bekannt angenommen. Bei bekannter Peristaltikpumpengeschwindigkeit kann der Volumenstrom berechnet werden. • Vorteile: - Volumengenauigkeit ± 5% • Nachteile: - spezielle Überleitsysteme erforderlich - quasi kontinuierliche Förderung • Gefahren: - Luftinfusion, Bolus (Alarmeinrichtung erforderlich)

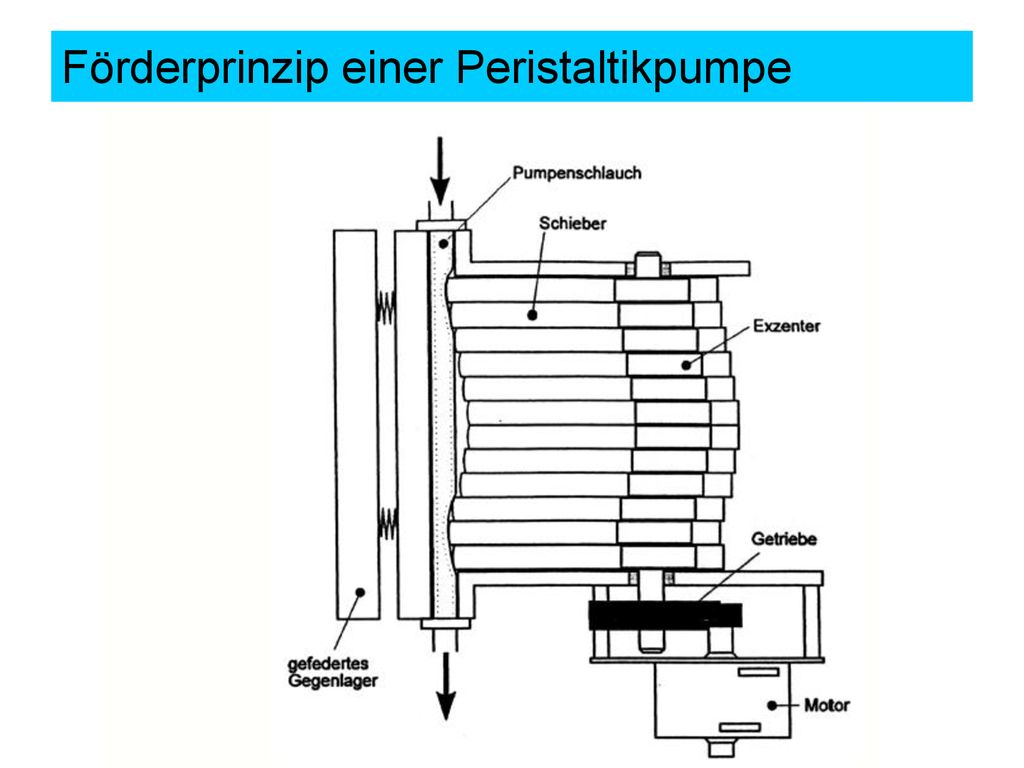

23 Förderprinzip einer Peristaltikpumpe

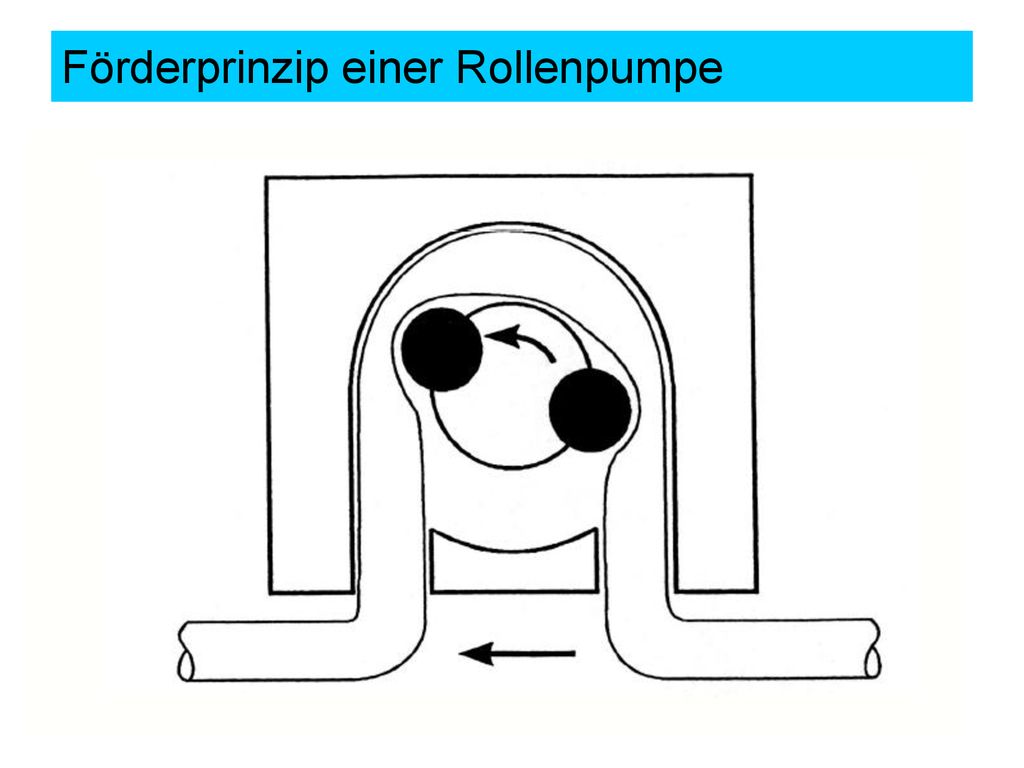

24 Förderprinzip einer Rollenpumpe

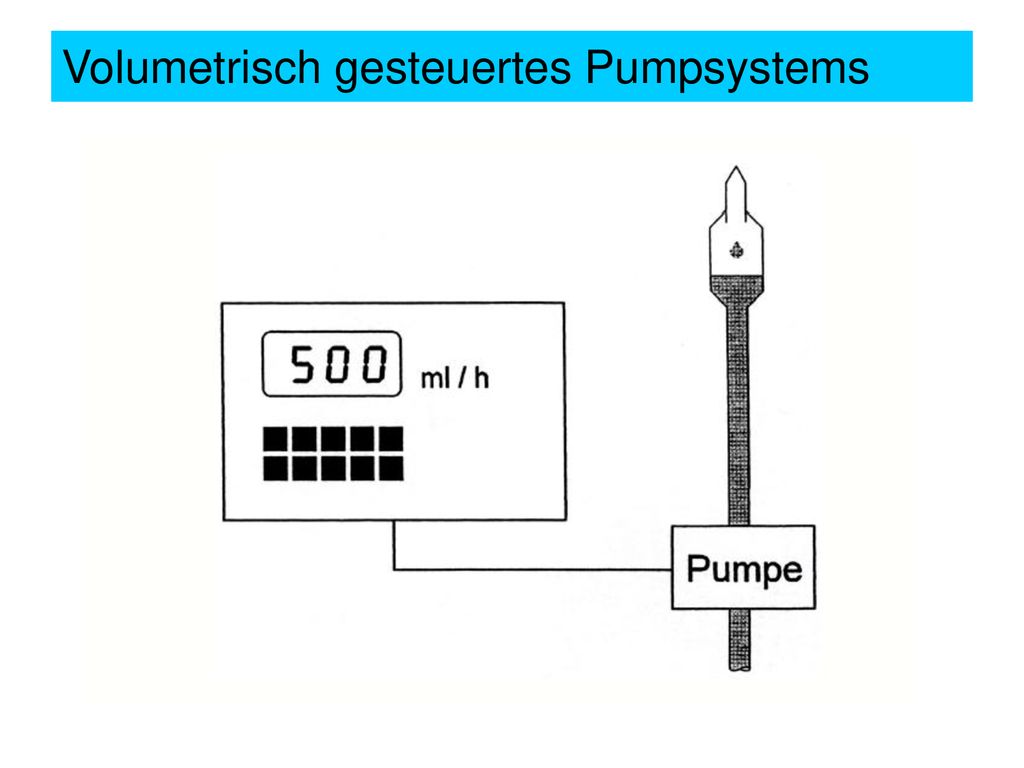

25 Volumetrisch gesteuertes Pumpsystems

26 Tropfengeregelte Infusionspumpe
• Förderung durch Druckaufbau mit Hilfe einer Schieberperistaltik oder Rollenpumpe, die auf ein Schlauchsegment wirkt. Zahl der Tropfen wird erfasst und dient als Regelgrösse. • Vorteile: - kein Überleitsystem mit kalibriertem Zwischenstück erforderlich • Nachteile: - Genauigkeit ± 10% - Okklusionserkennung erst nach hohem Druckaufbau im Überleitsystem

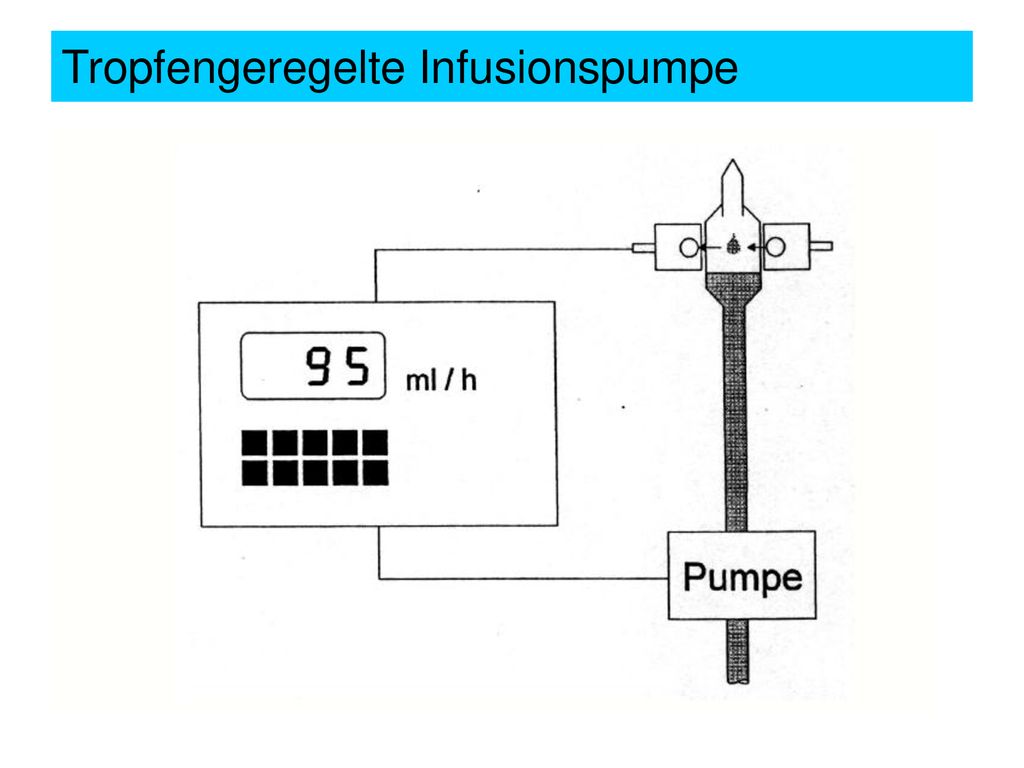

27 Tropfengeregelte Infusionspumpe

28 Kolbenpumpe, Membranpumpe
• Diskontinuierliche Förderung durch Druckaufbau in einer im Überleitsystem integrierten Volumenkammer. Füllen und Leeren dieser Kammer erfolgt über eine Kolben- bzw. Membranpumpe. Die Geschwindigkeit der Kolbenbetätigung bzw. des Membranhubs bestimmen das Fördervolumen pro Hub. • Vorteile: - Genauigkeit ± 2% - Entlüftungsmöglichkeit ohne Diskonnektion des Patienten und ohne Wechsel des Überleitsystems • Nachteile: - als Überleitsystem ist ein spezieller Einwegartikel erforderlich - keine kontinuierliche Förderung - Ventile im Überleitsystem erforderlich

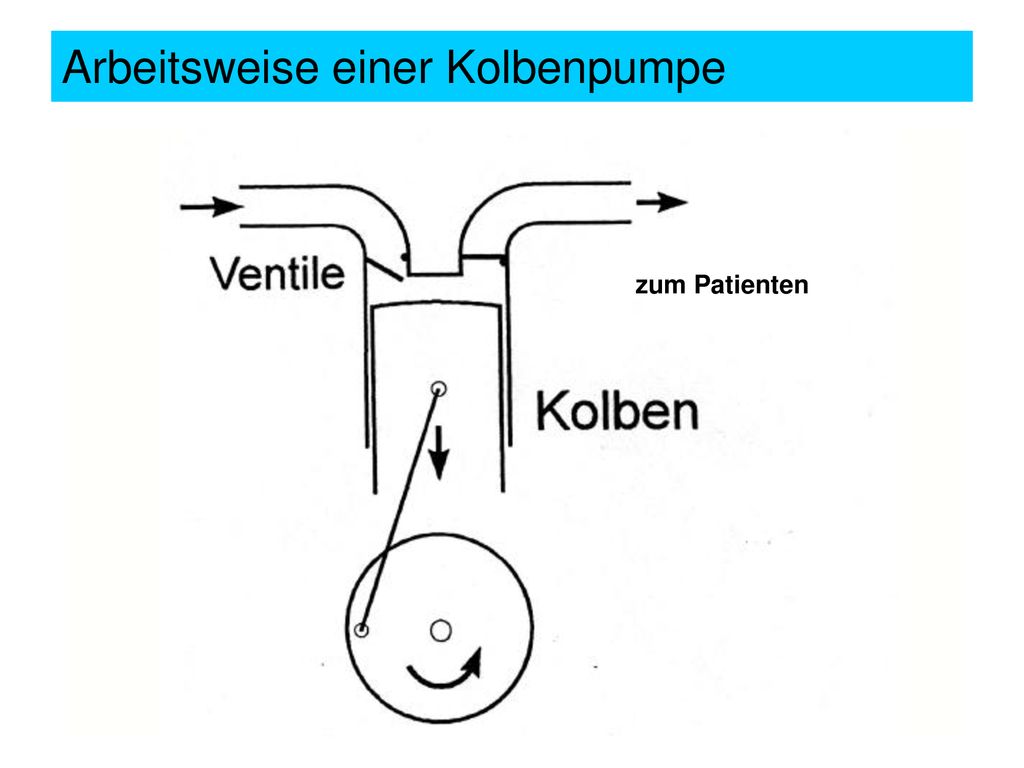

29 Arbeitsweise einer Kolbenpumpe
zum Patienten

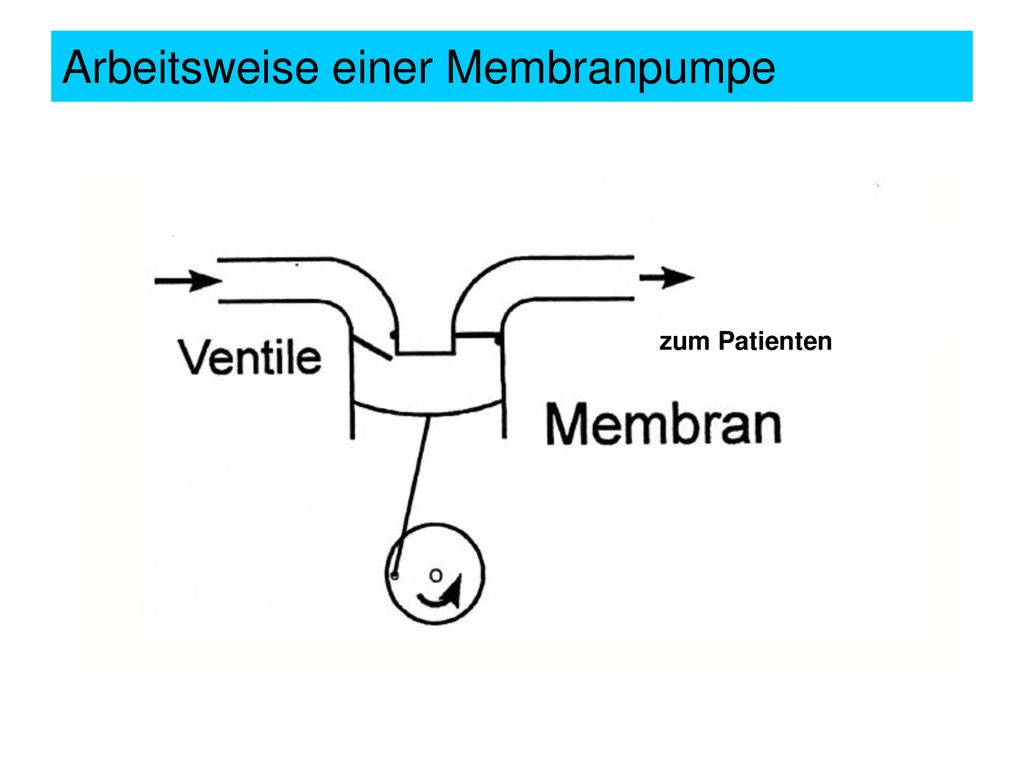

30 Arbeitsweise einer Membranpumpe
zum Patienten

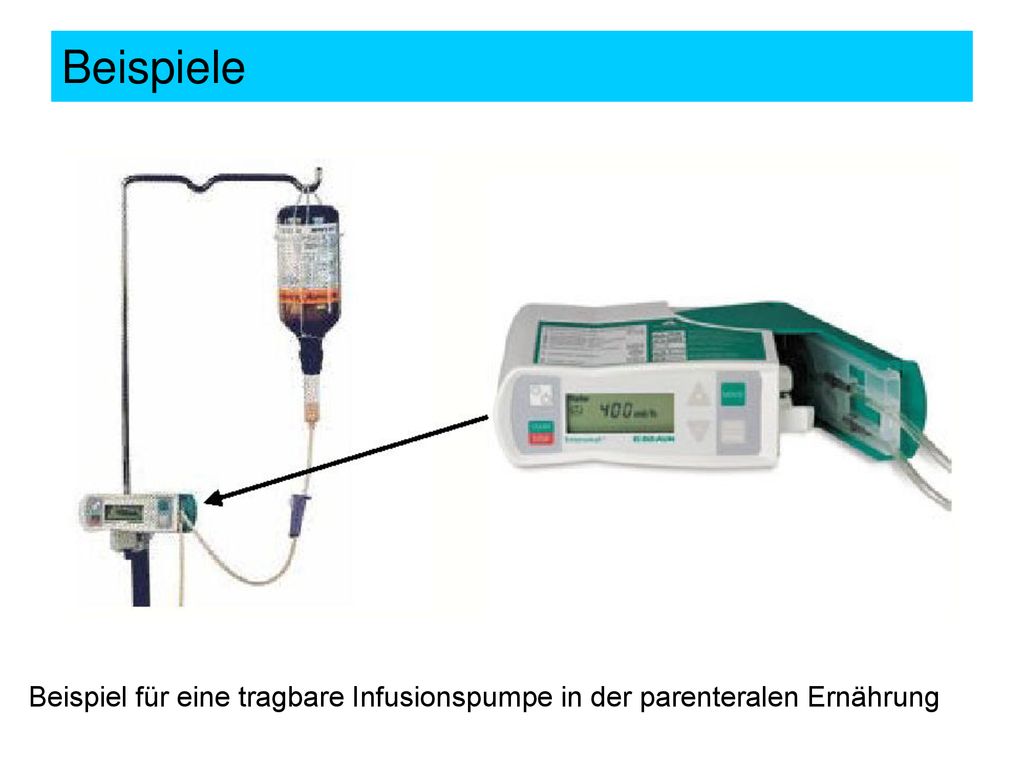

31 Beispiele Beispiel für eine tragbare Infusionspumpe in der parenteralen Ernährung

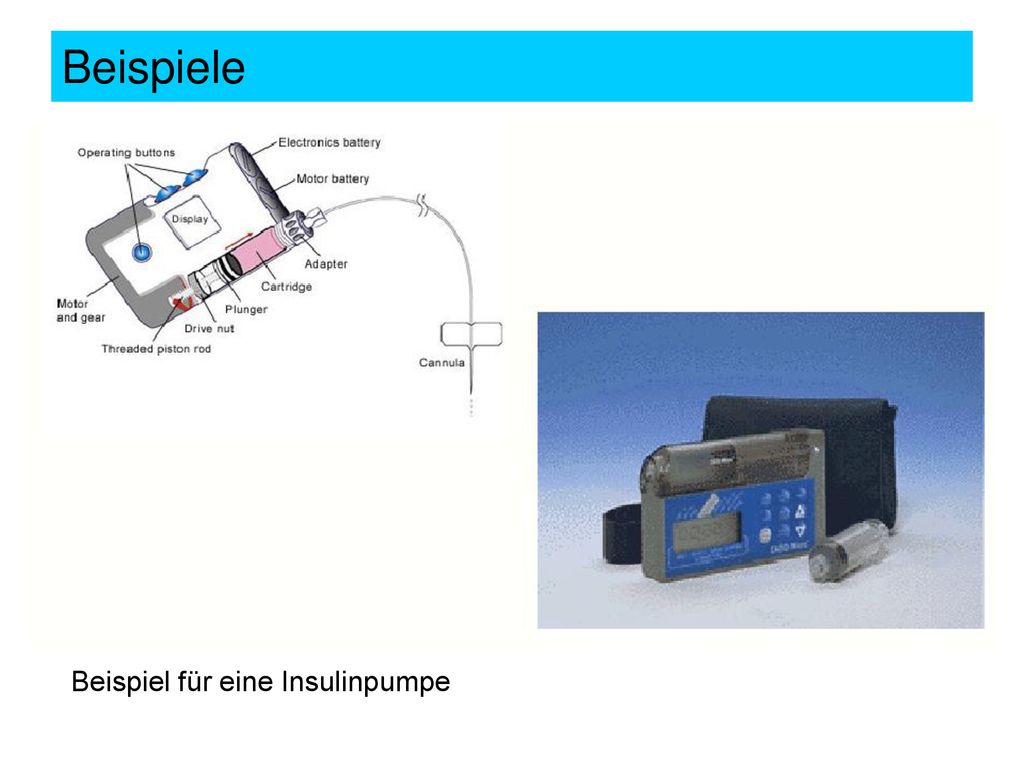

32 Beispiele Beispiel für eine Insulinpumpe

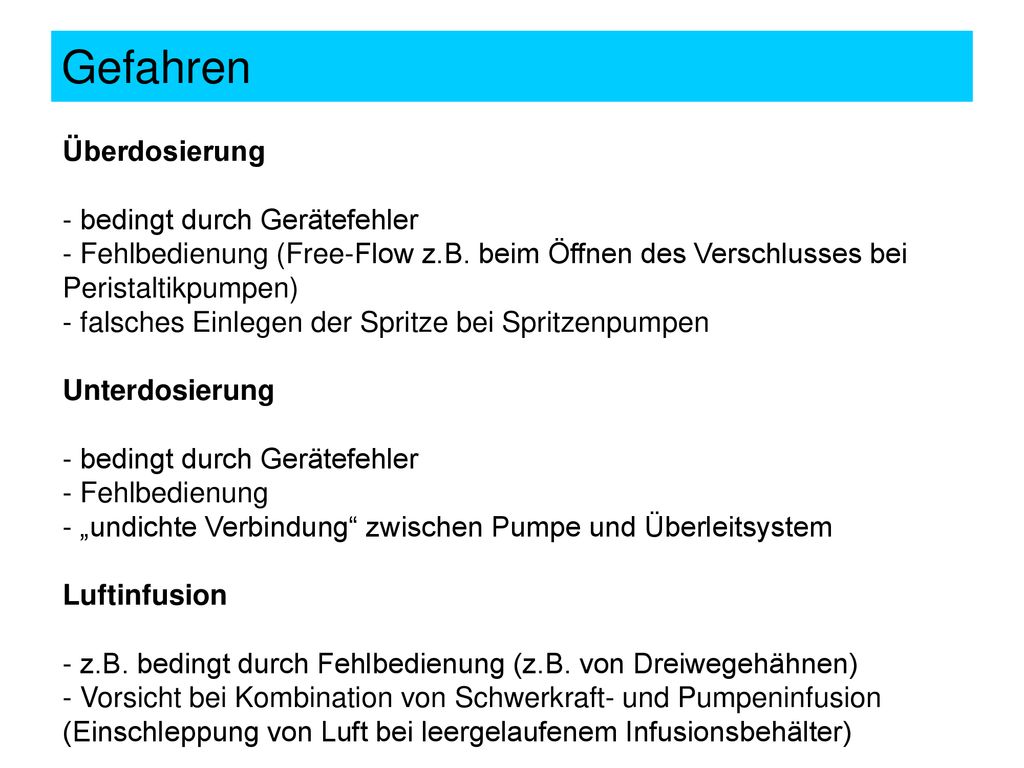

33 Gefahren Überdosierung - bedingt durch Gerätefehler
- Fehlbedienung (Free-Flow z.B. beim Öffnen des Verschlusses bei Peristaltikpumpen) - falsches Einlegen der Spritze bei Spritzenpumpen Unterdosierung - Fehlbedienung - „undichte Verbindung“ zwischen Pumpe und Überleitsystem Luftinfusion - z.B. bedingt durch Fehlbedienung (z.B. von Dreiwegehähnen) - Vorsicht bei Kombination von Schwerkraft- und Pumpeninfusion (Einschleppung von Luft bei leergelaufenem Infusionsbehälter)

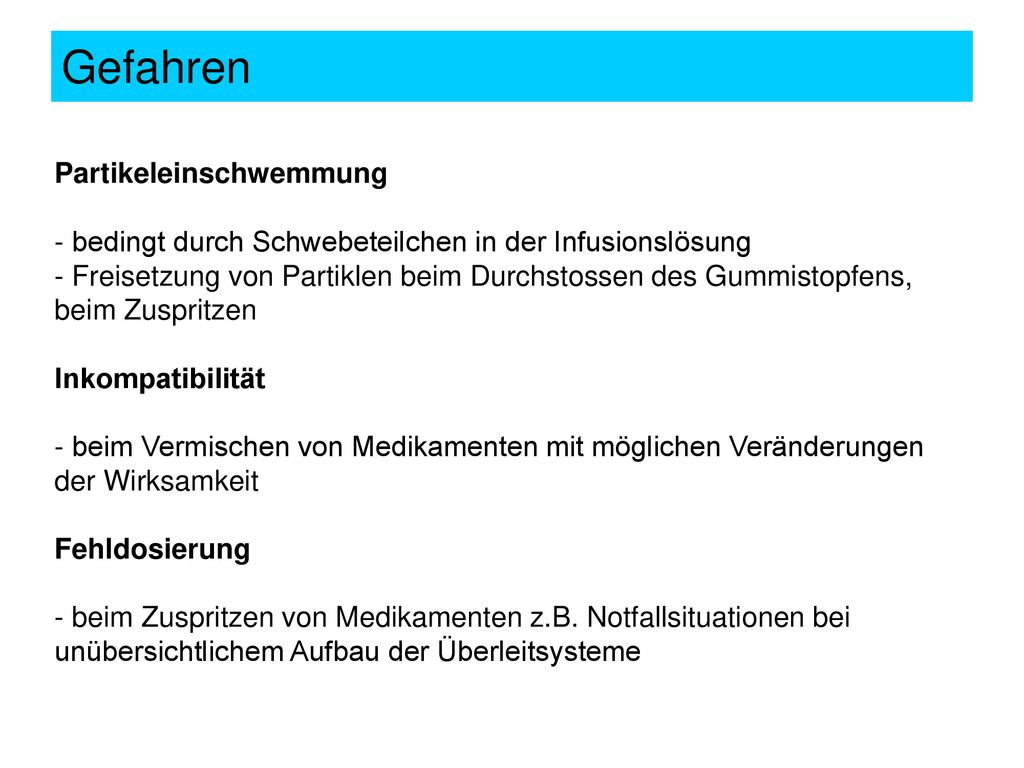

34 Gefahren Partikeleinschwemmung
- bedingt durch Schwebeteilchen in der Infusionslösung - Freisetzung von Partiklen beim Durchstossen des Gummistopfens, beim Zuspritzen Inkompatibilität - beim Vermischen von Medikamenten mit möglichen Veränderungen der Wirksamkeit Fehldosierung - beim Zuspritzen von Medikamenten z.B. Notfallsituationen bei unübersichtlichem Aufbau der Überleitsysteme

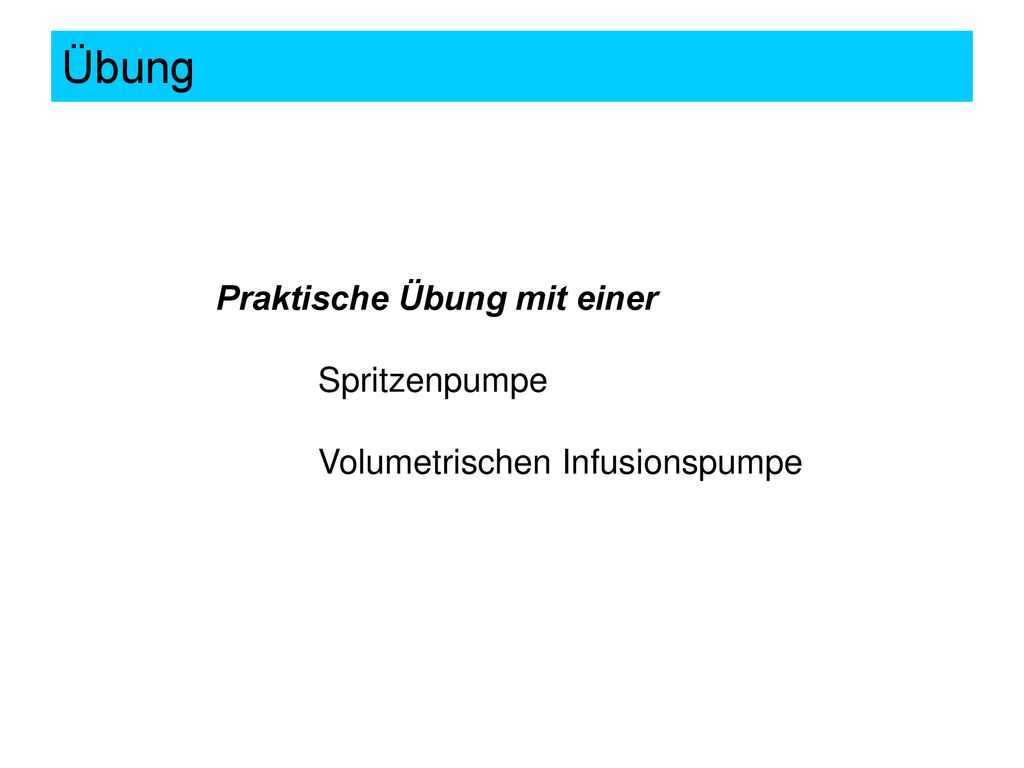

35 Übung Praktische Übung mit einer Spritzenpumpe
Volumetrischen Infusionspumpe

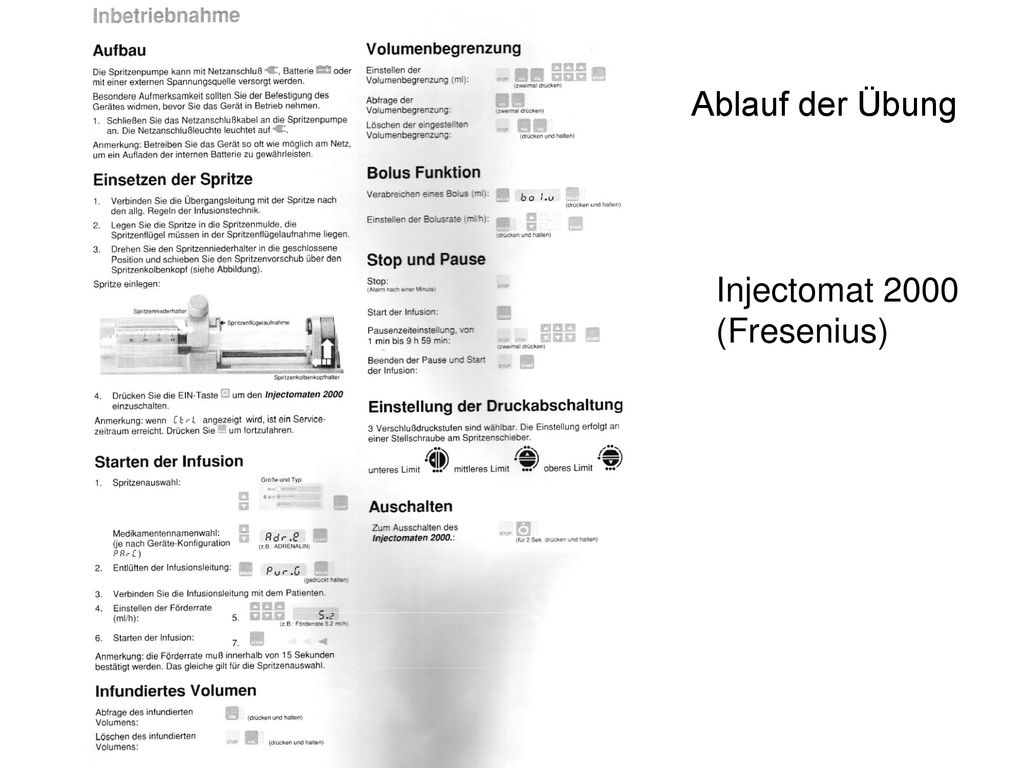

36 Ablauf der Übung Injectomat 2000 (Fresenius)
