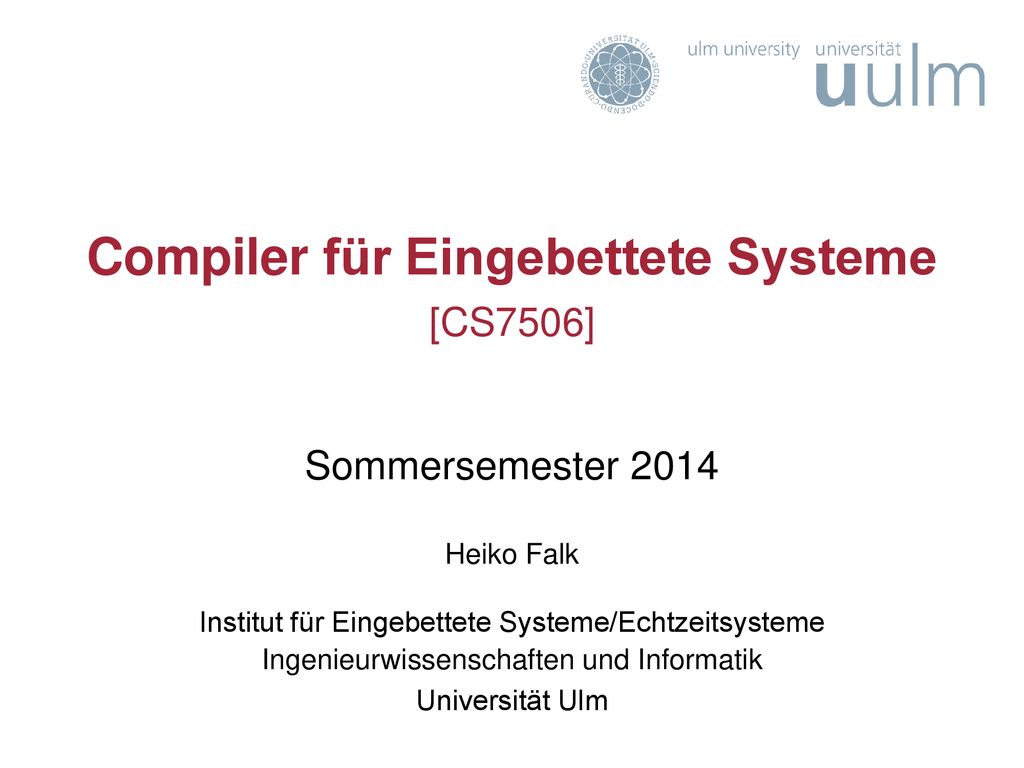

Compiler für Eingebettete Systeme [CS7506]

Compiler für Eingebettete Systeme [CS7506]
Sommersemester 2014 Heiko Falk Institut für Eingebettete Systeme/Echtzeitsysteme Ingenieurwissenschaften und Informatik Universität Ulm

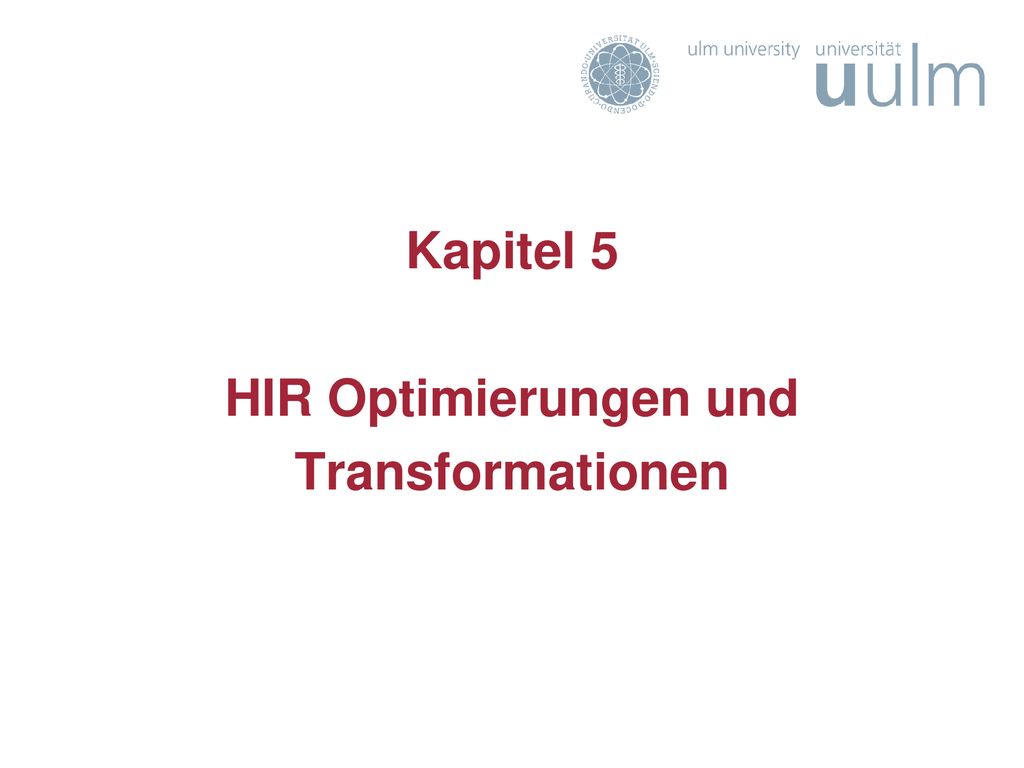

Kapitel 5 HIR Optimierungen und Transformationen

5 - HIR Optimierungen und Transformationen

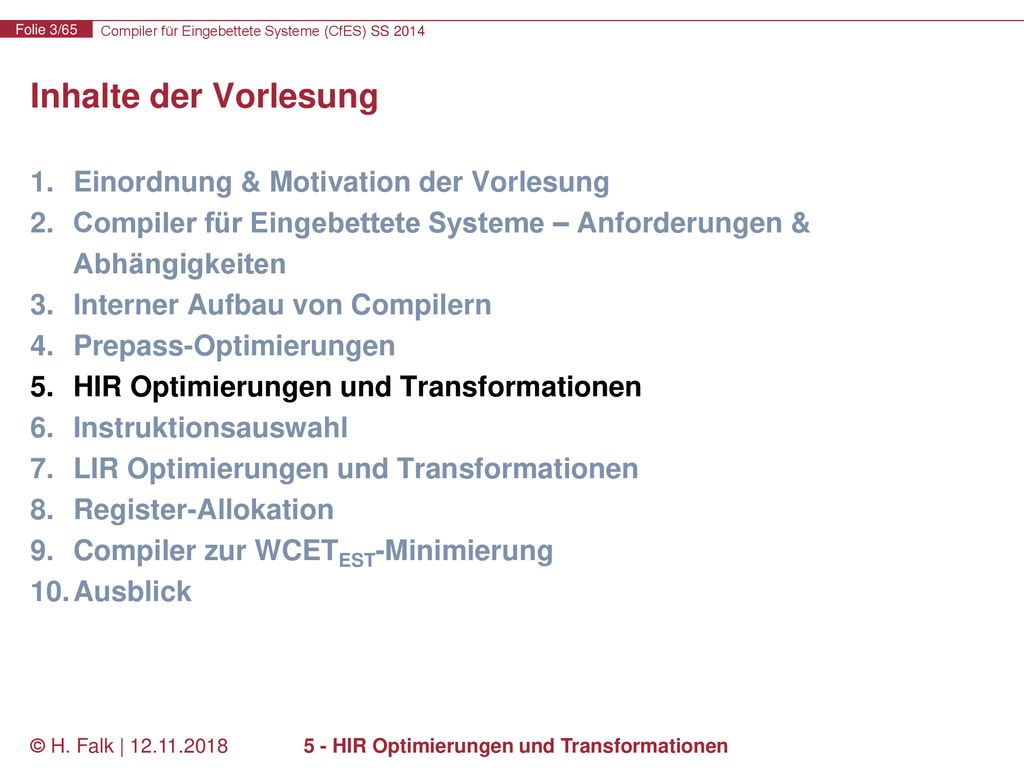

Inhalte der Vorlesung Einordnung & Motivation der Vorlesung Compiler für Eingebettete Systeme – Anforderungen & Abhängigkeiten Interner Aufbau von Compilern Prepass-Optimierungen HIR Optimierungen und Transformationen Instruktionsauswahl LIR Optimierungen und Transformationen Register-Allokation Compiler zur WCETEST-Minimierung Ausblick © H. Falk | 5 - HIR Optimierungen und Transformationen

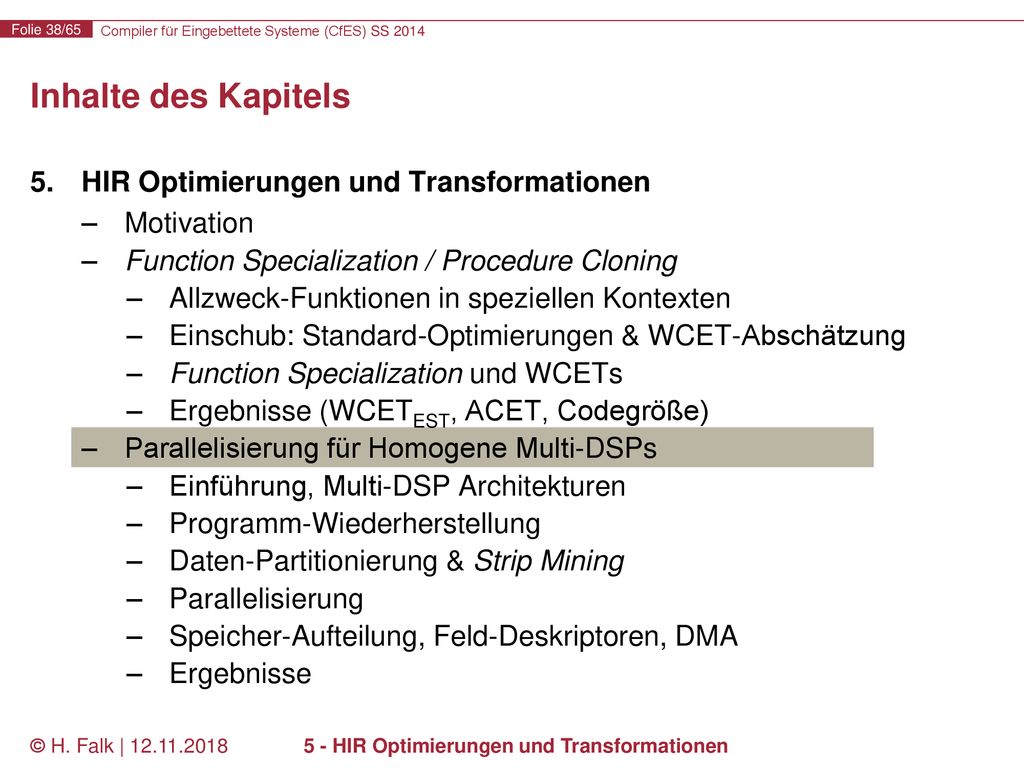

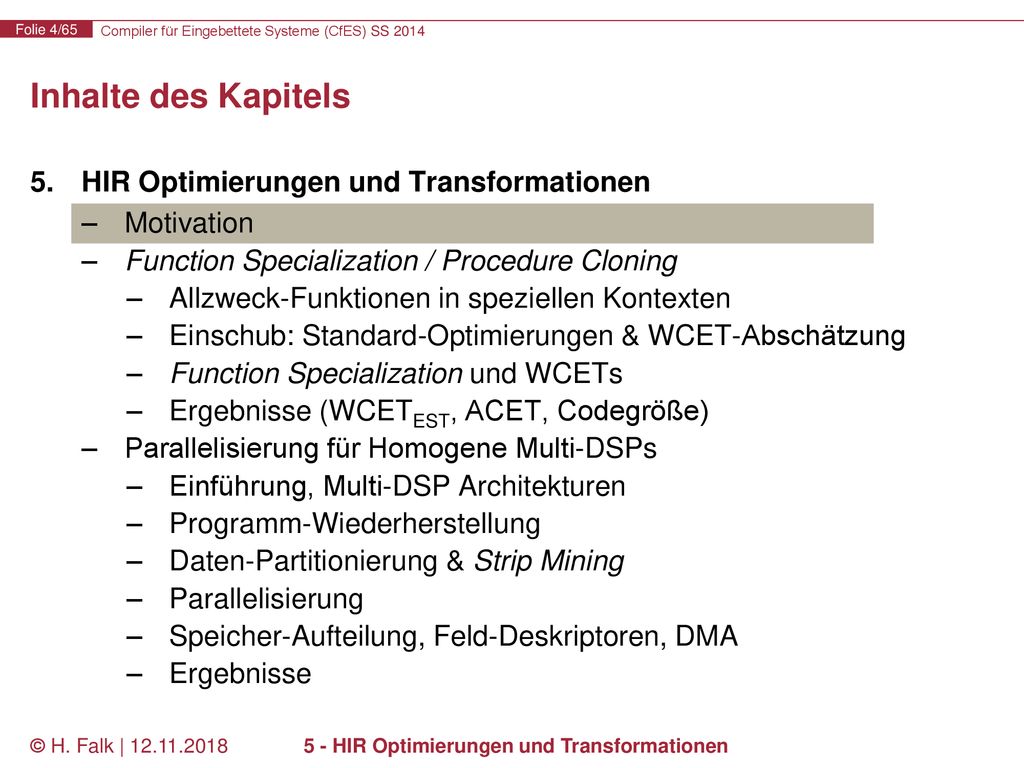

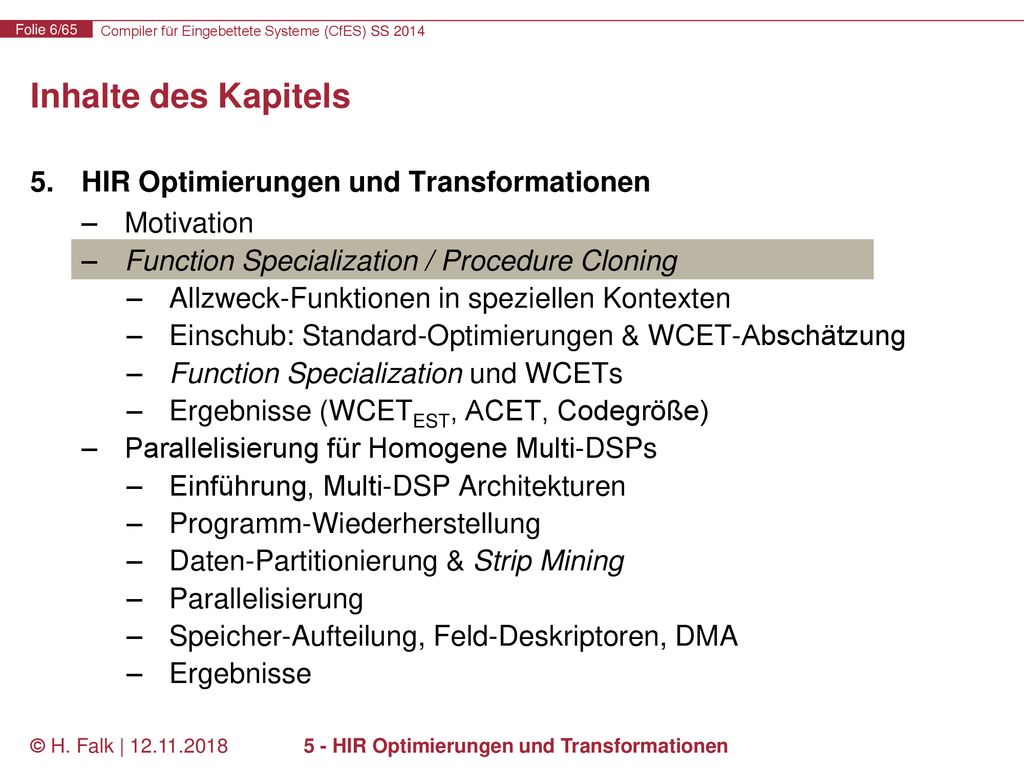

Inhalte des Kapitels HIR Optimierungen und Transformationen Motivation Function Specialization / Procedure Cloning Allzweck-Funktionen in speziellen Kontexten Einschub: Standard-Optimierungen & WCET-Abschätzung Function Specialization und WCETs Ergebnisse (WCETEST, ACET, Codegröße) Parallelisierung für Homogene Multi-DSPs Einführung, Multi-DSP Architekturen Programm-Wiederherstellung Daten-Partitionierung & Strip Mining Parallelisierung Speicher-Aufteilung, Feld-Deskriptoren, DMA Ergebnisse © H. Falk | 5 - HIR Optimierungen und Transformationen

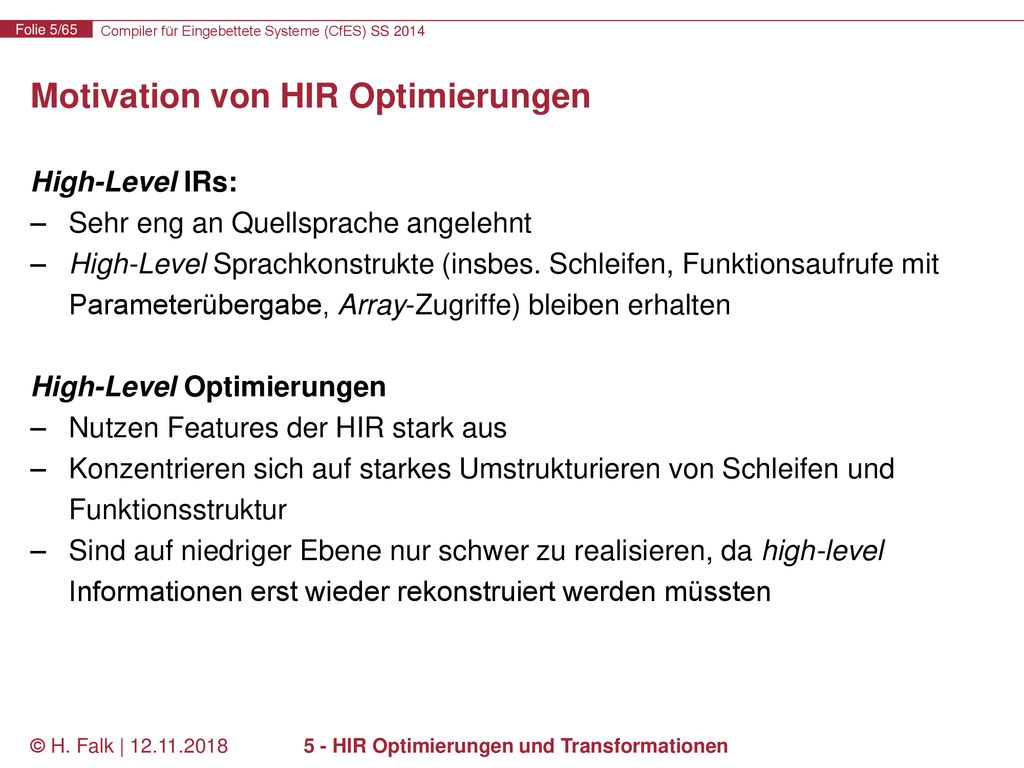

Motivation von HIR Optimierungen
High-Level IRs: Sehr eng an Quellsprache angelehnt High-Level Sprachkonstrukte (insbes. Schleifen, Funktionsaufrufe mit Parameterübergabe, Array-Zugriffe) bleiben erhalten High-Level Optimierungen Nutzen Features der HIR stark aus Konzentrieren sich auf starkes Umstrukturieren von Schleifen und Funktionsstruktur Sind auf niedriger Ebene nur schwer zu realisieren, da high-level Informationen erst wieder rekonstruiert werden müssten © H. Falk | 5 - HIR Optimierungen und Transformationen

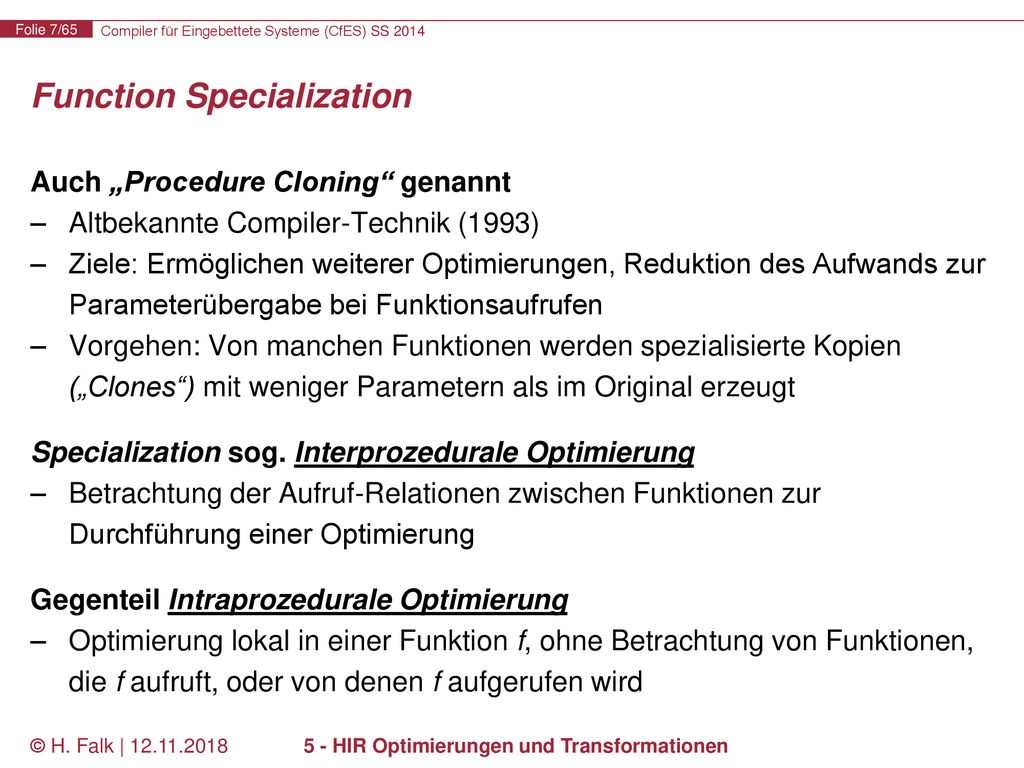

Function Specialization
Auch „Procedure Cloning“ genannt Altbekannte Compiler-Technik (1993) Ziele: Ermöglichen weiterer Optimierungen, Reduktion des Aufwands zur Parameterübergabe bei Funktionsaufrufen Vorgehen: Von manchen Funktionen werden spezialisierte Kopien („Clones“) mit weniger Parametern als im Original erzeugt Specialization sog. Interprozedurale Optimierung Betrachtung der Aufruf-Relationen zwischen Funktionen zur Durchführung einer Optimierung Gegenteil Intraprozedurale Optimierung Optimierung lokal in einer Funktion f, ohne Betrachtung von Funktionen, die f aufruft, oder von denen f aufgerufen wird © H. Falk | 5 - HIR Optimierungen und Transformationen

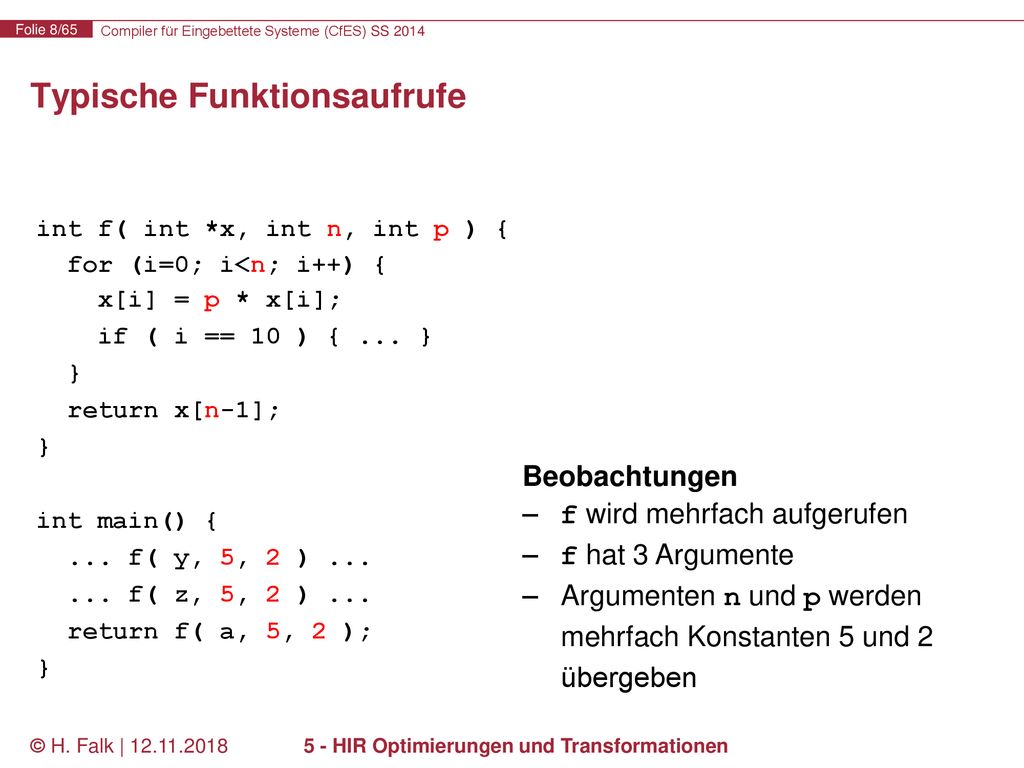

Typische Funktionsaufrufe
int f( int *x, int n, int p ) { for (i=0; i<n; i++) { x[i] = p * x[i]; if ( i == 10 ) { ... } } return x[n-1]; int main() { ... f( y, 5, 2 ) ... ... f( z, 5, 2 ) ... return f( a, 5, 2 ); Beobachtungen f wird mehrfach aufgerufen f hat 3 Argumente Argumenten n und p werden mehrfach Konstanten 5 und 2 übergeben © H. Falk | 5 - HIR Optimierungen und Transformationen

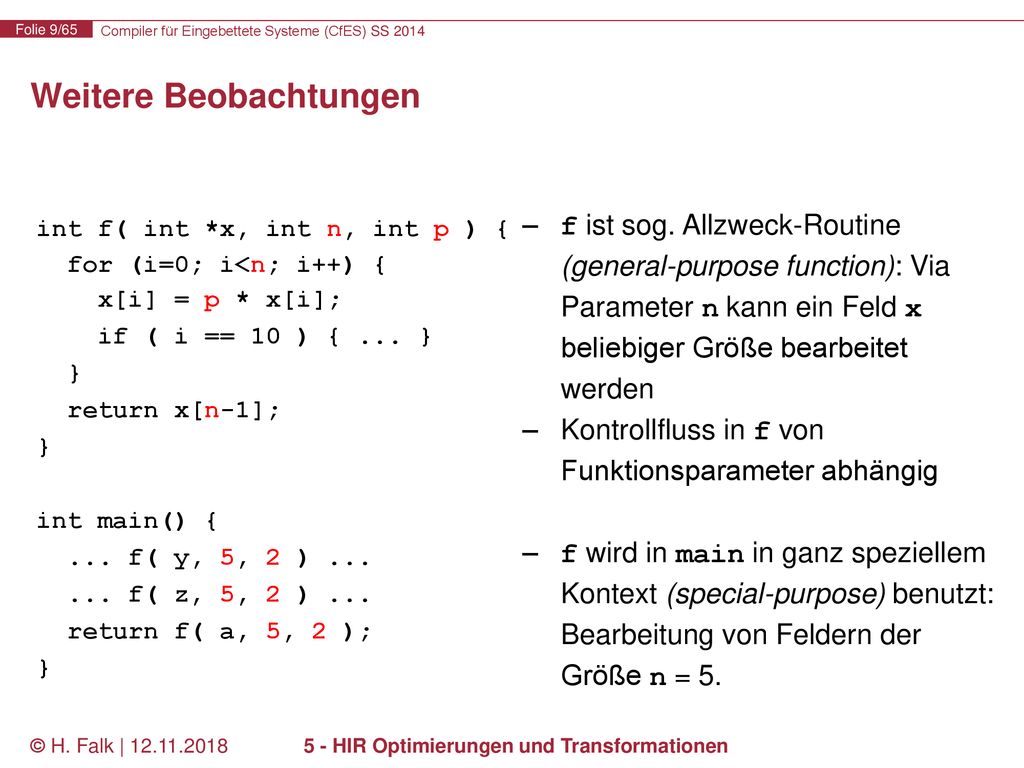

Weitere Beobachtungen
int f( int *x, int n, int p ) { for (i=0; i<n; i++) { x[i] = p * x[i]; if ( i == 10 ) { ... } } return x[n-1]; int main() { ... f( y, 5, 2 ) ... ... f( z, 5, 2 ) ... return f( a, 5, 2 ); f ist sog. Allzweck-Routine (general-purpose function): Via Parameter n kann ein Feld x beliebiger Größe bearbeitet werden Kontrollfluss in f von Funktionsparameter abhängig f wird in main in ganz speziellem Kontext (special-purpose) benutzt: Bearbeitung von Feldern der Größe n = 5. © H. Falk | 5 - HIR Optimierungen und Transformationen

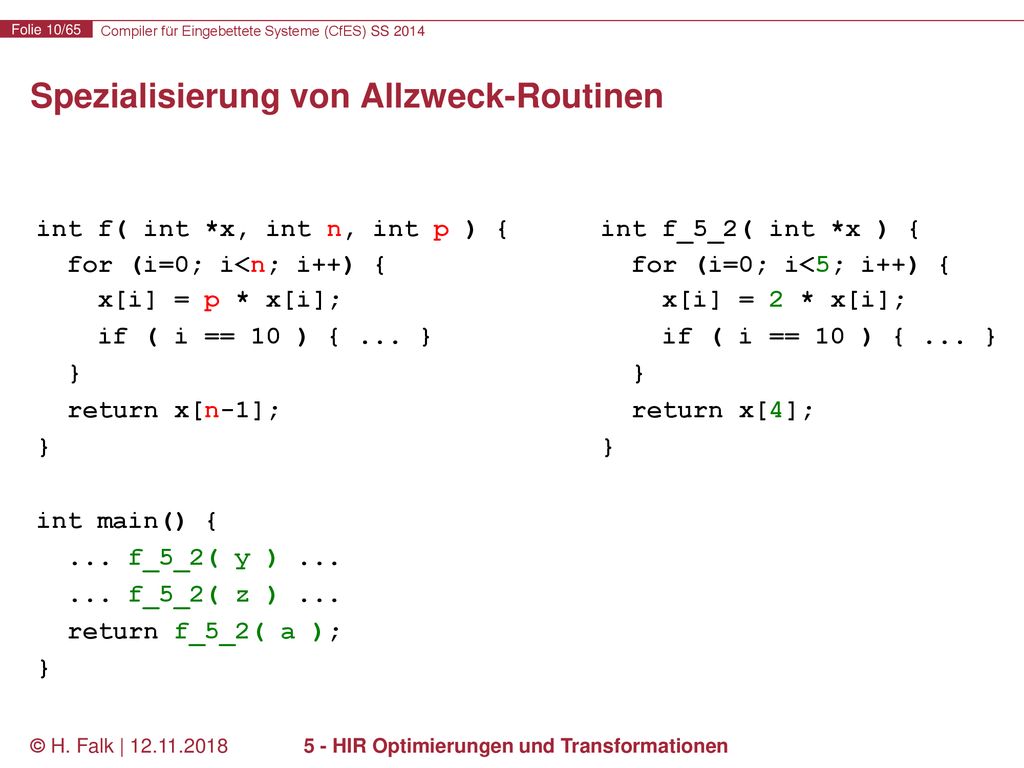

Spezialisierung von Allzweck-Routinen
int f( int *x, int n, int p ) { for (i=0; i<n; i++) { x[i] = p * x[i]; if ( i == 10 ) { ... } } return x[n-1]; int main() { ... f_5_2( y ) ... ... f_5_2( z ) ... return f_5_2( a ); int f_5_2( int *x ) { for (i=0; i<5; i++) { x[i] = 2 * x[i]; if ( i == 10 ) { ... } } return x[4]; © H. Falk | 5 - HIR Optimierungen und Transformationen

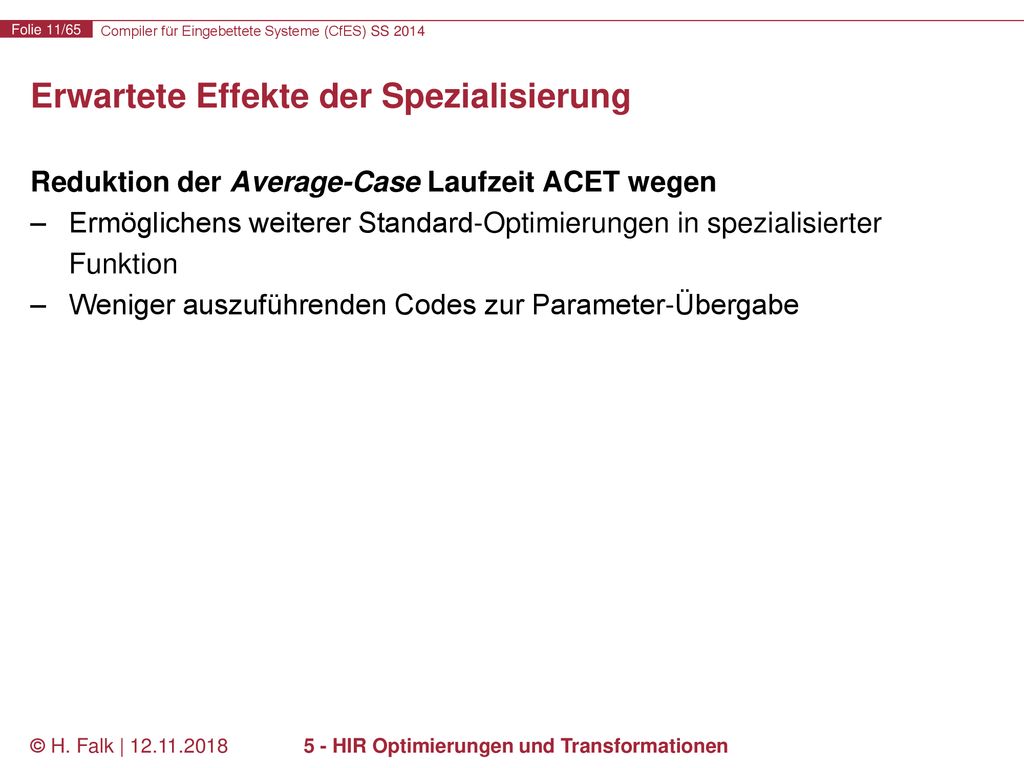

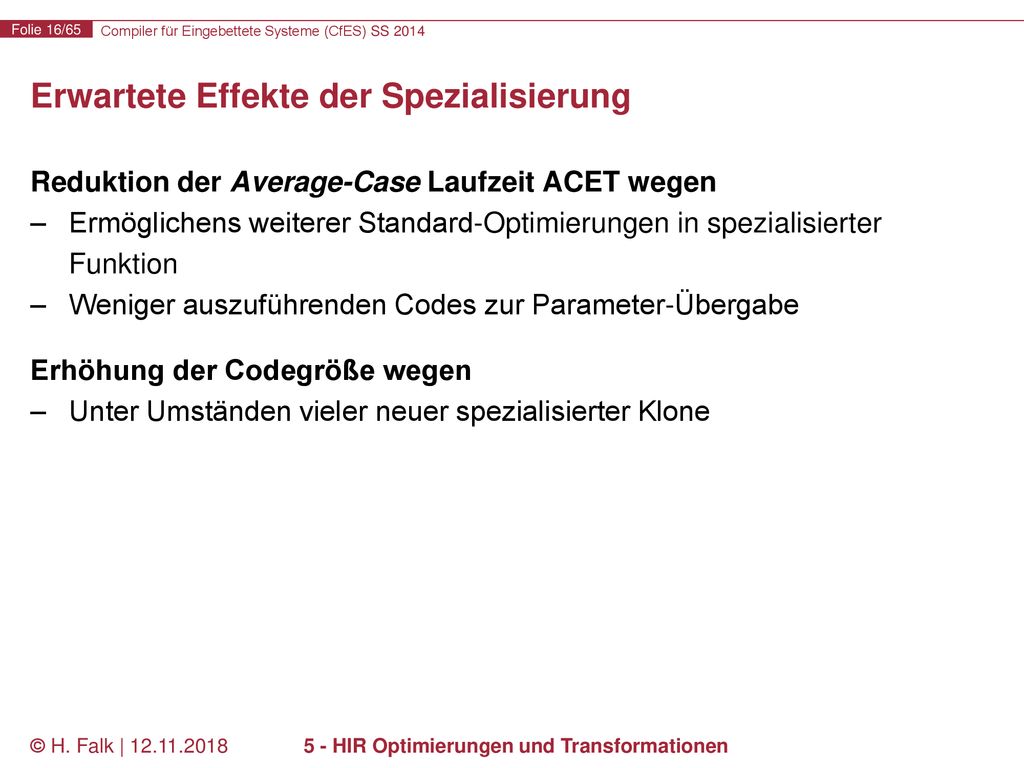

Erwartete Effekte der Spezialisierung
Reduktion der Average-Case Laufzeit ACET wegen Ermöglichens weiterer Standard-Optimierungen in spezialisierter Funktion Weniger auszuführenden Codes zur Parameter-Übergabe © H. Falk | 5 - HIR Optimierungen und Transformationen

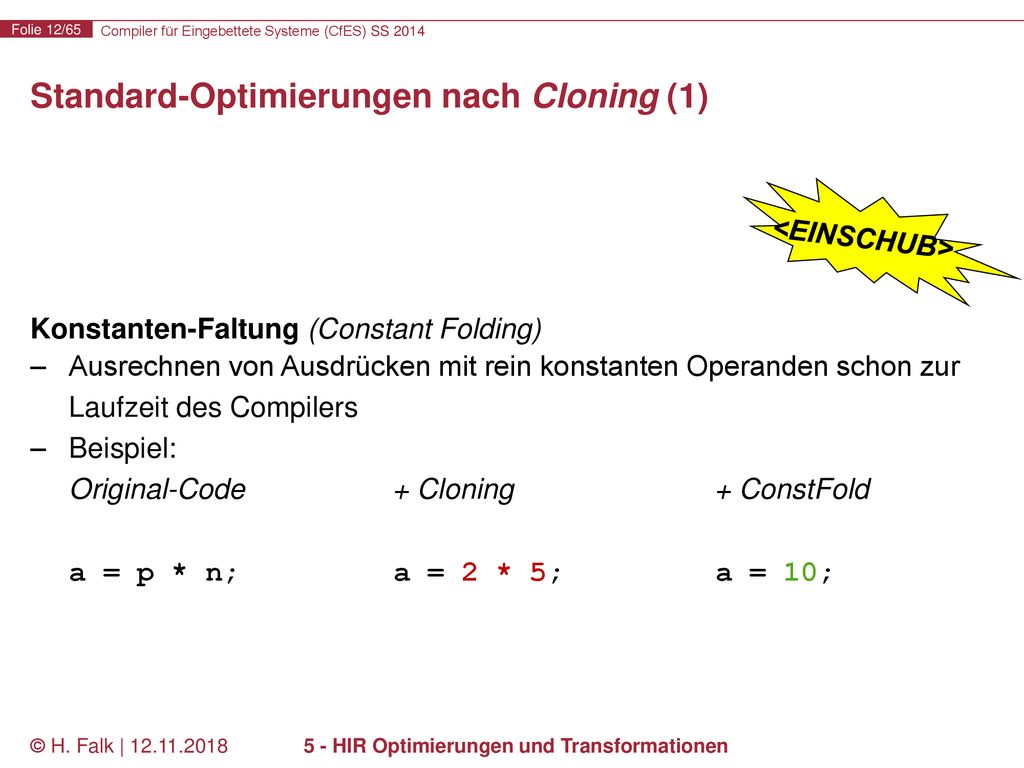

Standard-Optimierungen nach Cloning (1)
Konstanten-Faltung (Constant Folding) Ausrechnen von Ausdrücken mit rein konstanten Operanden schon zur Laufzeit des Compilers Beispiel: Original-Code Cloning ConstFold a = p * n; a = 2 * 5; a = 10; <EINSCHUB> © H. Falk | 5 - HIR Optimierungen und Transformationen

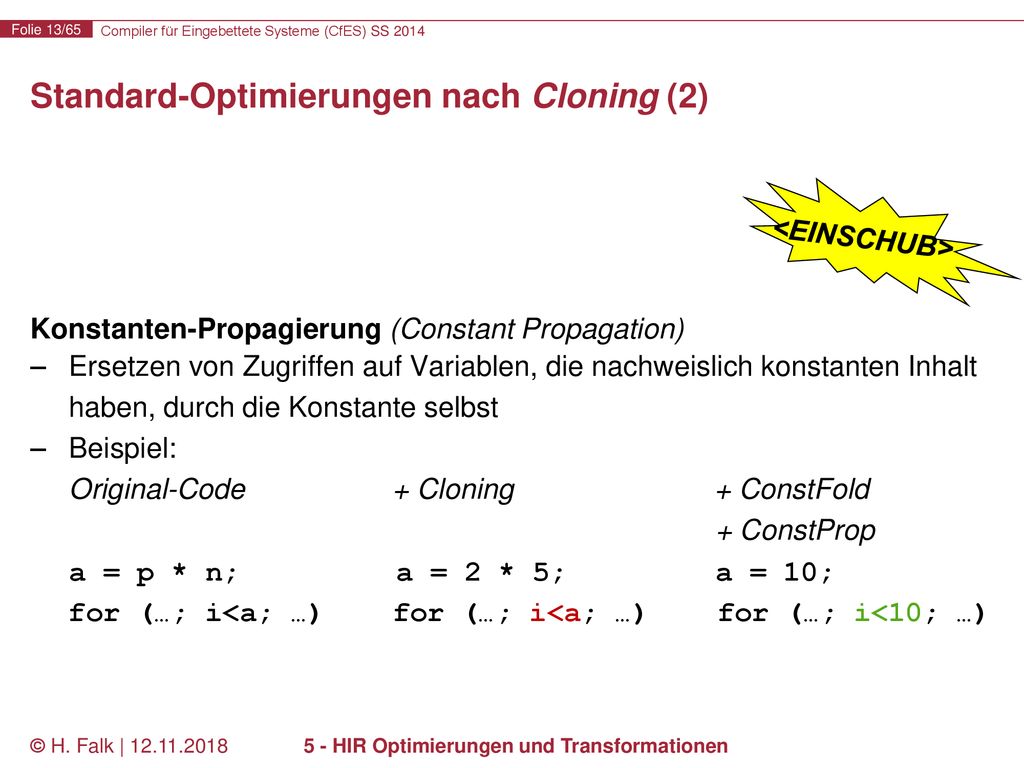

Konstanten-Propagierung (Constant Propagation) Ersetzen von Zugriffen auf Variablen, die nachweislich konstanten Inhalt haben, durch die Konstante selbst Beispiel: Original-Code Cloning ConstFold ConstProp a = p * n; a = 2 * 5; a = 10; for (…; i<a; …) for (…; i<a; …) for (…; i<10; …) <EINSCHUB> © H. Falk | 5 - HIR Optimierungen und Transformationen

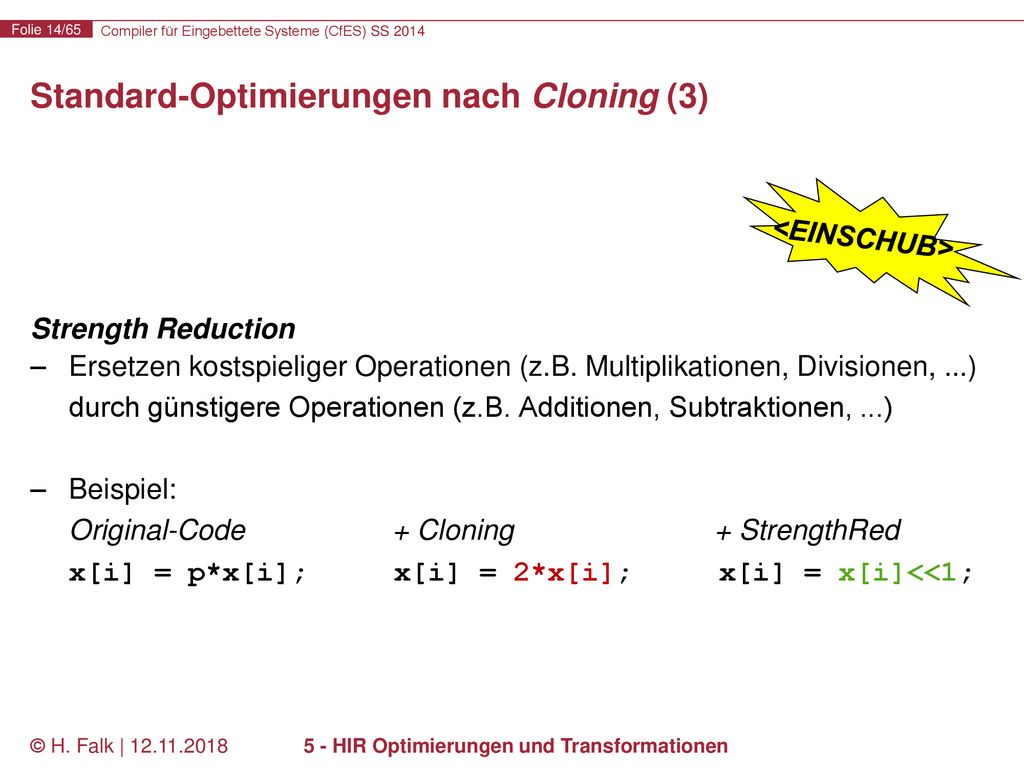

Strength Reduction Ersetzen kostspieliger Operationen (z.B. Multiplikationen, Divisionen, ...) durch günstigere Operationen (z.B. Additionen, Subtraktionen, ...) Beispiel: Original-Code Cloning StrengthRed x[i] = p*x[i]; x[i] = 2*x[i]; x[i] = x[i]<<1; <EINSCHUB> © H. Falk | 5 - HIR Optimierungen und Transformationen

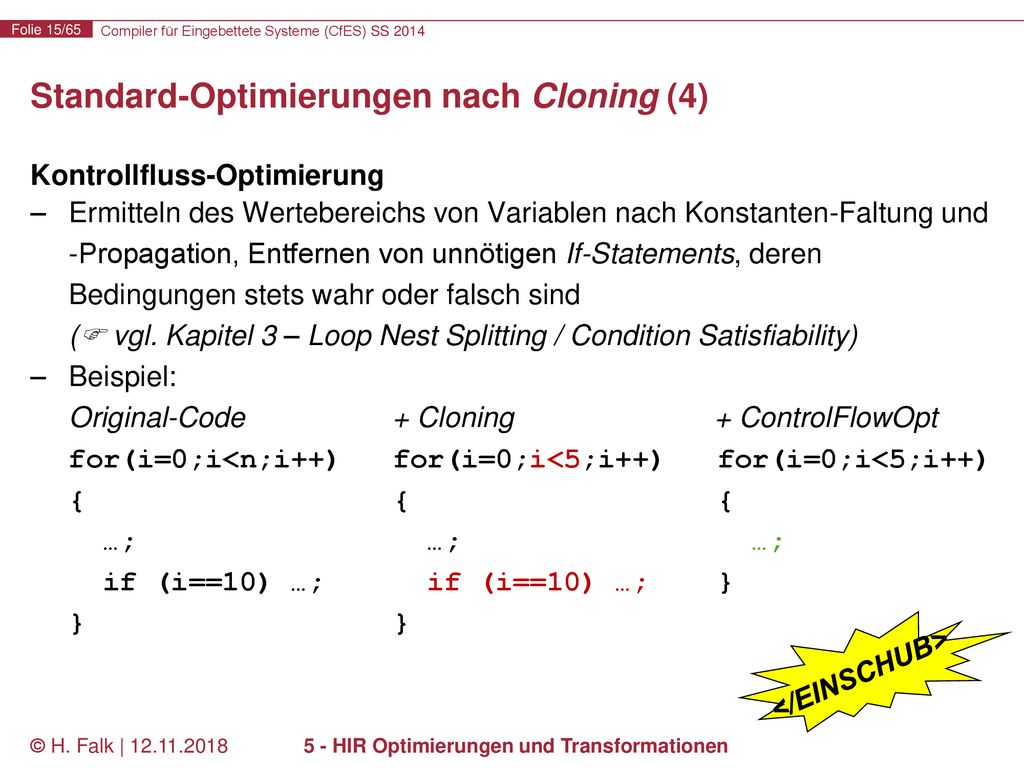

Kontrollfluss-Optimierung Ermitteln des Wertebereichs von Variablen nach Konstanten-Faltung und -Propagation, Entfernen von unnötigen If-Statements, deren Bedingungen stets wahr oder falsch sind ( vgl. Kapitel 3 – Loop Nest Splitting / Condition Satisfiability) Beispiel: Original-Code Cloning ControlFlowOpt for(i=0;i<n;i++) for(i=0;i<5;i++) for(i=0;i<5;i++) { { { …; …; …; if (i==10) …; if (i==10) …; } } } </EINSCHUB> © H. Falk | 5 - HIR Optimierungen und Transformationen

Erwartete Effekte der Spezialisierung
Reduktion der Average-Case Laufzeit ACET wegen Ermöglichens weiterer Standard-Optimierungen in spezialisierter Funktion Weniger auszuführenden Codes zur Parameter-Übergabe Erhöhung der Codegröße wegen Unter Umständen vieler neuer spezialisierter Klone © H. Falk | 5 - HIR Optimierungen und Transformationen

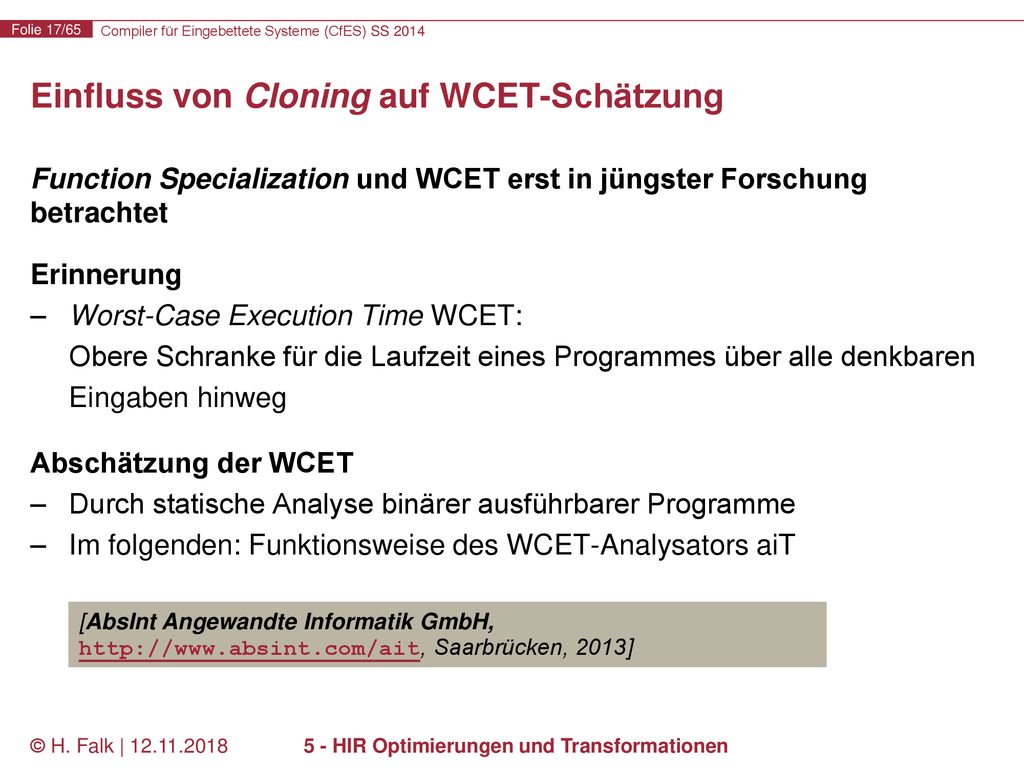

Einfluss von Cloning auf WCET-Schätzung
Function Specialization und WCET erst in jüngster Forschung betrachtet Erinnerung Worst-Case Execution Time WCET: Obere Schranke für die Laufzeit eines Programmes über alle denkbaren Eingaben hinweg Abschätzung der WCET Durch statische Analyse binärer ausführbarer Programme Im folgenden: Funktionsweise des WCET-Analysators aiT [AbsInt Angewandte Informatik GmbH, Saarbrücken, 2013] © H. Falk | 5 - HIR Optimierungen und Transformationen

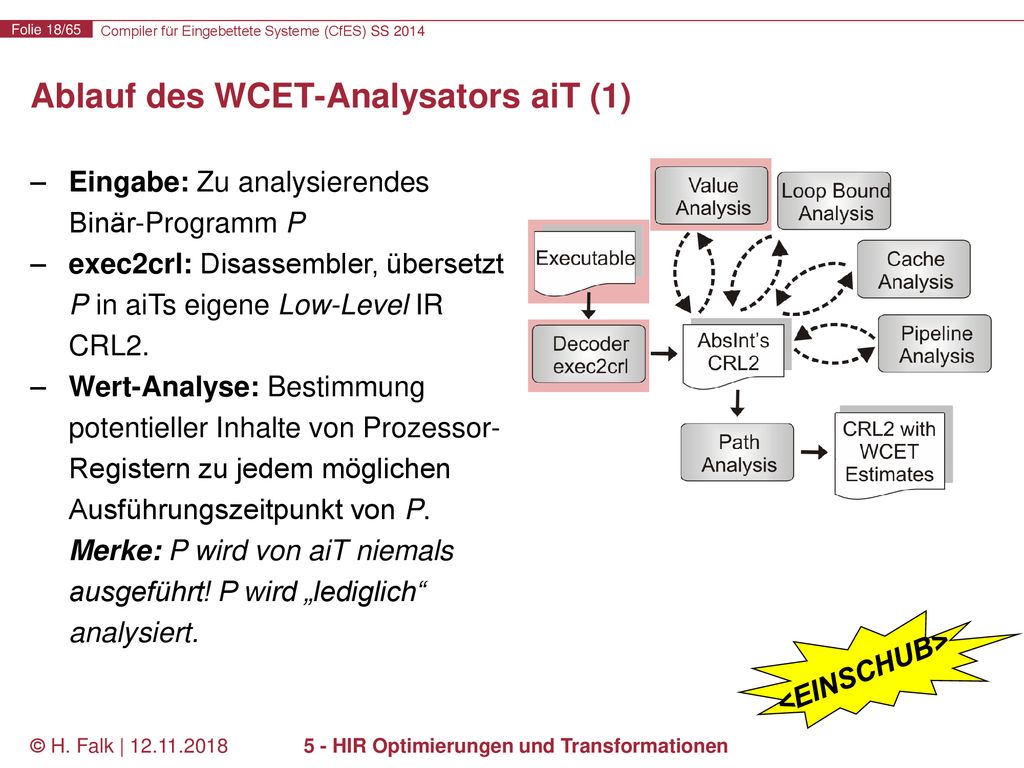

Ablauf des WCET-Analysators aiT (1)
Eingabe: Zu analysierendes Binär-Programm P exec2crl: Disassembler, übersetzt P in aiTs eigene Low-Level IR CRL2. Wert-Analyse: Bestimmung potentieller Inhalte von Prozessor-Registern zu jedem möglichen Ausführungszeitpunkt von P. Merke: P wird von aiT niemals ausgeführt! P wird „lediglich“ analysiert. <EINSCHUB> © H. Falk | 5 - HIR Optimierungen und Transformationen

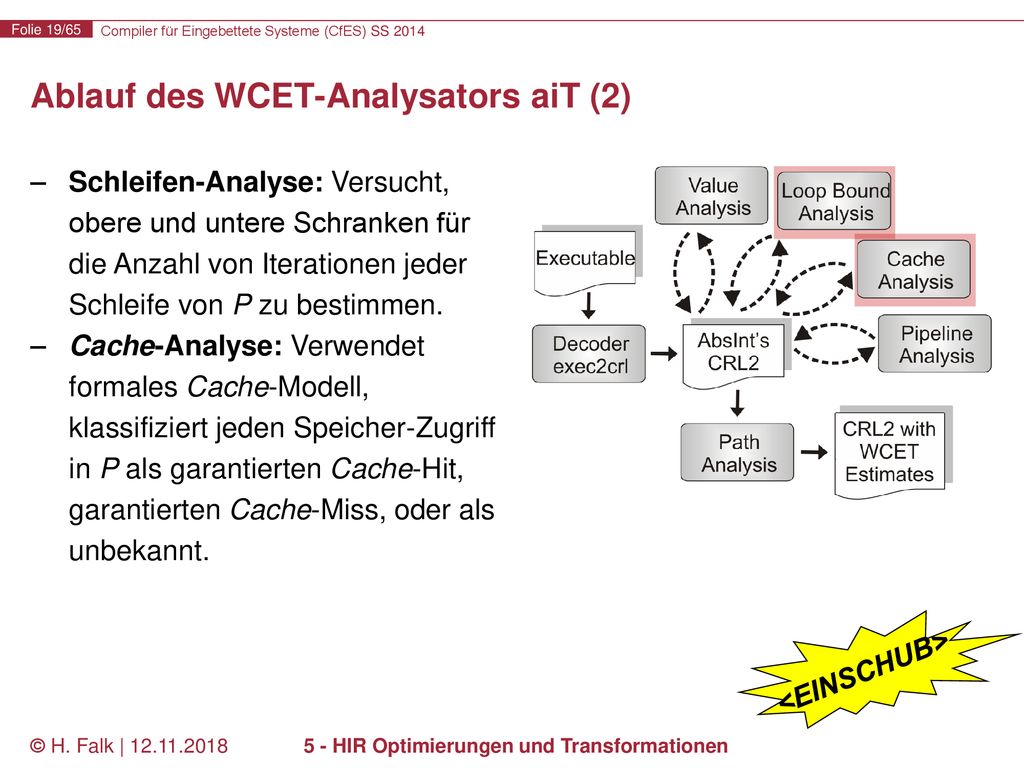

Schleifen-Analyse: Versucht, obere und untere Schranken für die Anzahl von Iterationen jeder Schleife von P zu bestimmen. Cache-Analyse: Verwendet formales Cache-Modell, klassifiziert jeden Speicher-Zugriff in P als garantierten Cache-Hit, garantierten Cache-Miss, oder als unbekannt. <EINSCHUB> © H. Falk | 5 - HIR Optimierungen und Transformationen

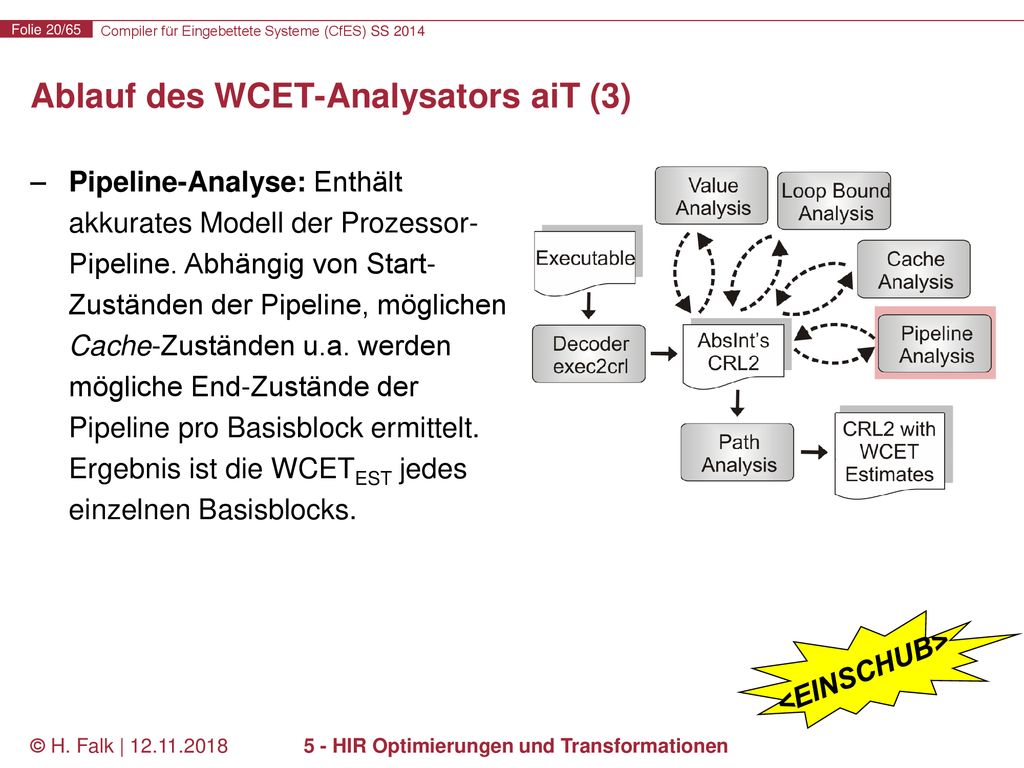

Pipeline-Analyse: Enthält akkurates Modell der Prozessor-Pipeline. Abhängig von Start-Zuständen der Pipeline, möglichen Cache-Zuständen u.a. werden mögliche End-Zustände der Pipeline pro Basisblock ermittelt. Ergebnis ist die WCETEST jedes einzelnen Basisblocks. <EINSCHUB> © H. Falk | 5 - HIR Optimierungen und Transformationen

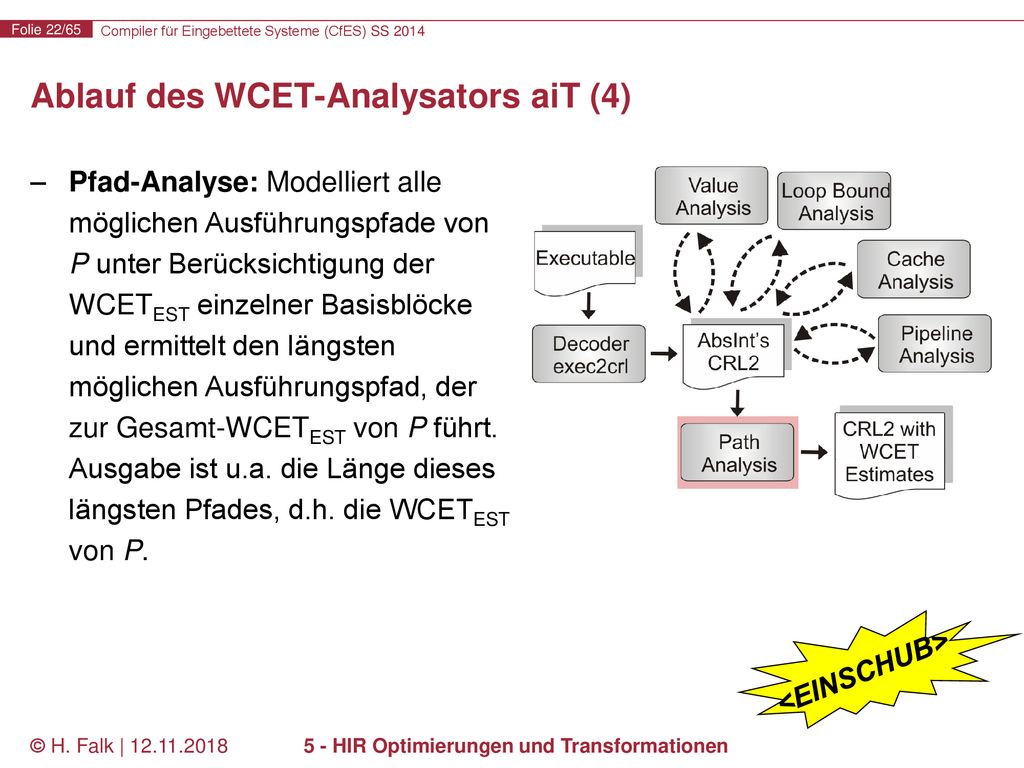

Pfad-Analyse: Modelliert alle möglichen Ausführungspfade von P unter Berücksichtigung der WCETEST einzelner Basisblöcke und ermittelt den längsten möglichen Ausführungspfad, der zur Gesamt-WCETEST von P führt. Ausgabe ist u.a. die Länge dieses längsten Pfades, d.h. die WCETEST von P. <EINSCHUB> © H. Falk | 5 - HIR Optimierungen und Transformationen

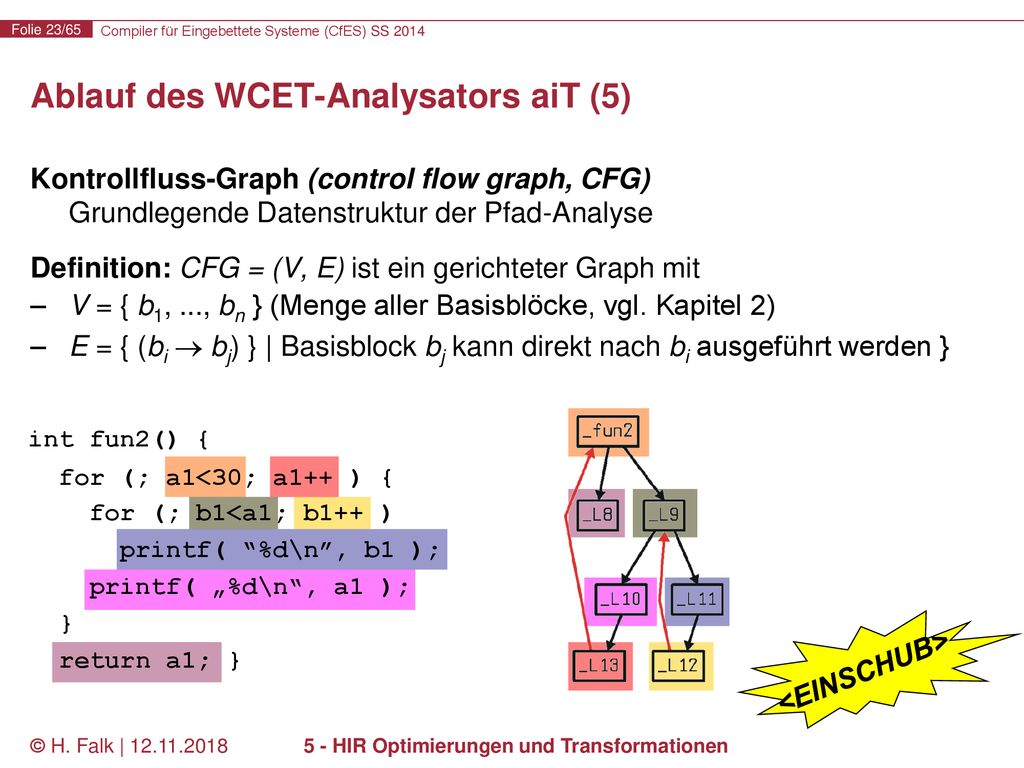

Kontrollfluss-Graph (control flow graph, CFG) Grundlegende Datenstruktur der Pfad-Analyse Definition: CFG = (V, E) ist ein gerichteter Graph mit V = { b1, ..., bn } (Menge aller Basisblöcke, vgl. Kapitel 2) E = { (bi  bj) } | Basisblock bj kann direkt nach bi ausgeführt werden } int fun2() { for (; a1<30; a1++ ) { for (; b1<a1; b1++ ) printf( “%d\n”, b1 ); printf( „%d\n“, a1 ); } return a1; } <EINSCHUB> © H. Falk | 5 - HIR Optimierungen und Transformationen

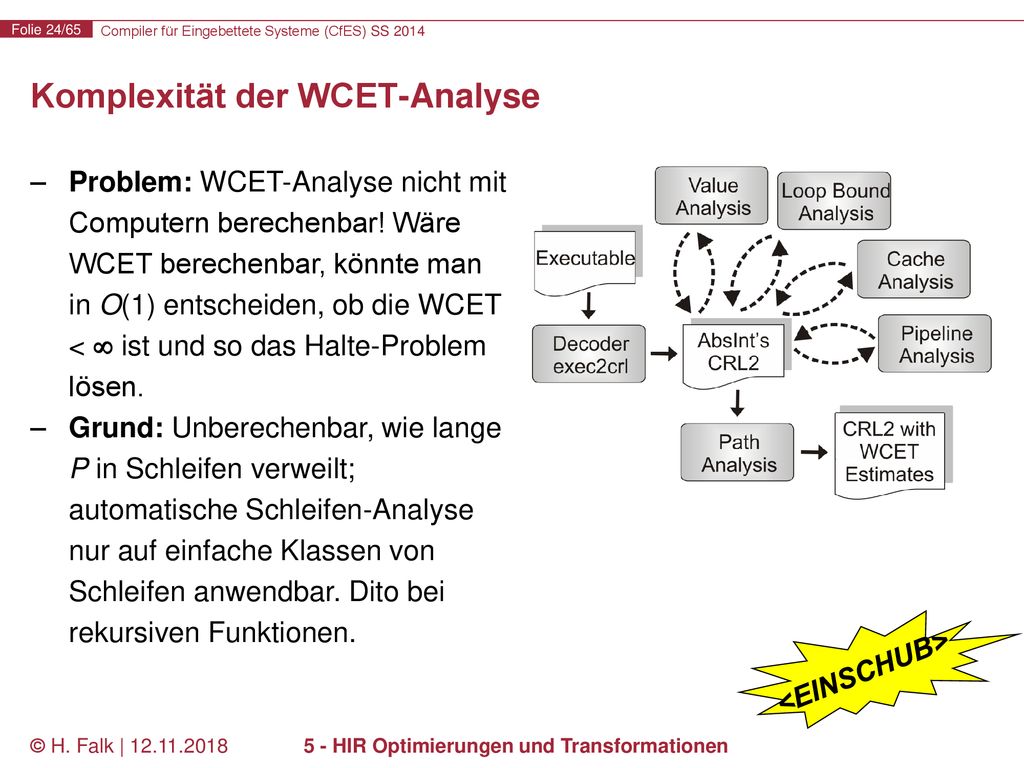

Komplexität der WCET-Analyse
Problem: WCET-Analyse nicht mit Computern berechenbar! Wäre WCET berechenbar, könnte man in O(1) entscheiden, ob die WCET <  ist und so das Halte-Problem lösen. Grund: Unberechenbar, wie lange P in Schleifen verweilt; automatische Schleifen-Analyse nur auf einfache Klassen von Schleifen anwendbar. Dito bei rekursiven Funktionen. <EINSCHUB> © H. Falk | 5 - HIR Optimierungen und Transformationen

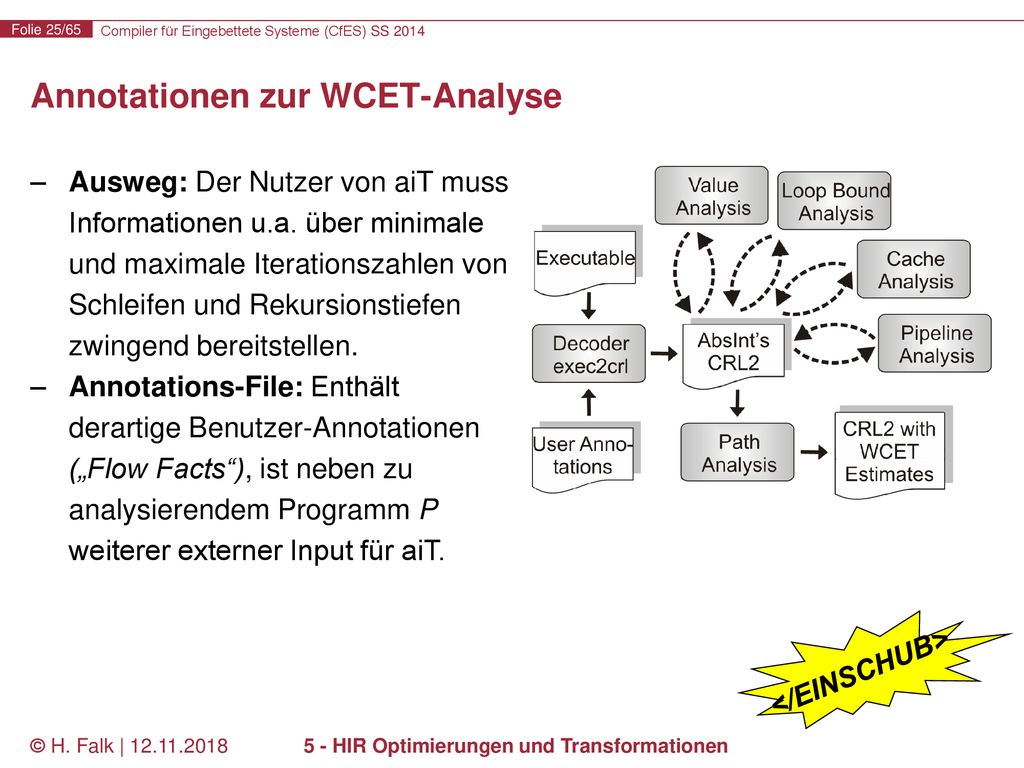

Annotationen zur WCET-Analyse
Ausweg: Der Nutzer von aiT muss Informationen u.a. über minimale und maximale Iterationszahlen von Schleifen und Rekursionstiefen zwingend bereitstellen. Annotations-File: Enthält derartige Benutzer-Annotationen („Flow Facts“), ist neben zu analysierendem Programm P weiterer externer Input für aiT. </EINSCHUB> <EINSCHUB> © H. Falk | 5 - HIR Optimierungen und Transformationen

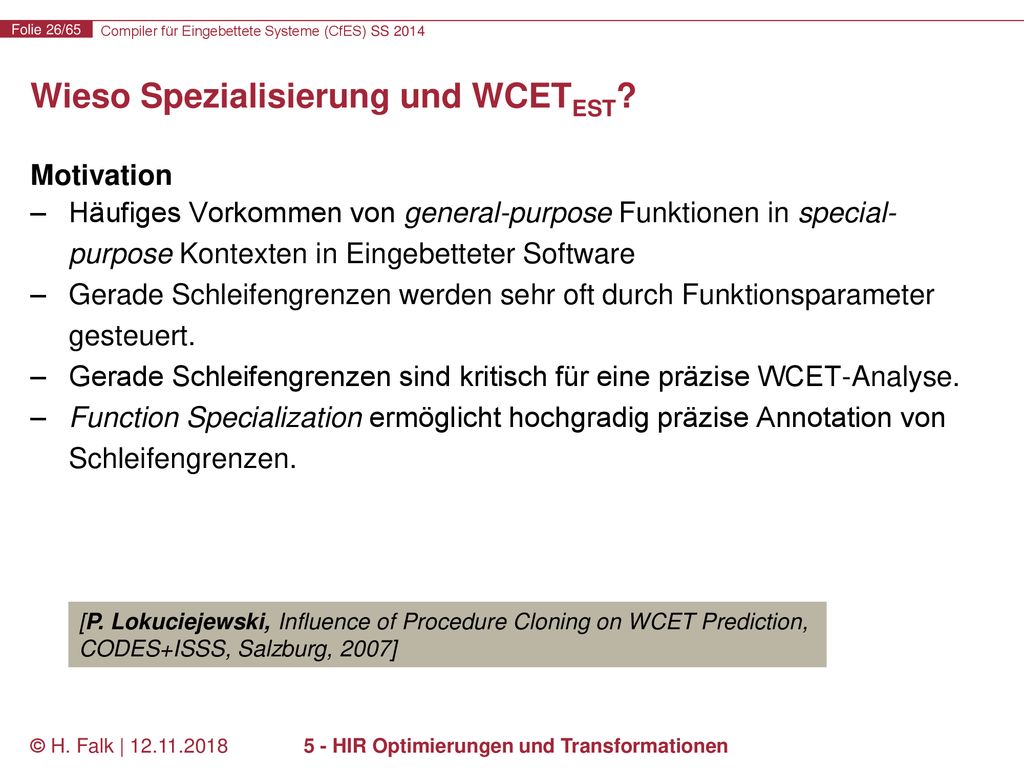

Wieso Spezialisierung und WCETEST?
Motivation Häufiges Vorkommen von general-purpose Funktionen in special-purpose Kontexten in Eingebetteter Software Gerade Schleifengrenzen werden sehr oft durch Funktionsparameter gesteuert. Gerade Schleifengrenzen sind kritisch für eine präzise WCET-Analyse. Function Specialization ermöglicht hochgradig präzise Annotation von Schleifengrenzen. [P. Lokuciejewski, Influence of Procedure Cloning on WCET Prediction, CODES+ISSS, Salzburg, 2007] © H. Falk | 5 - HIR Optimierungen und Transformationen

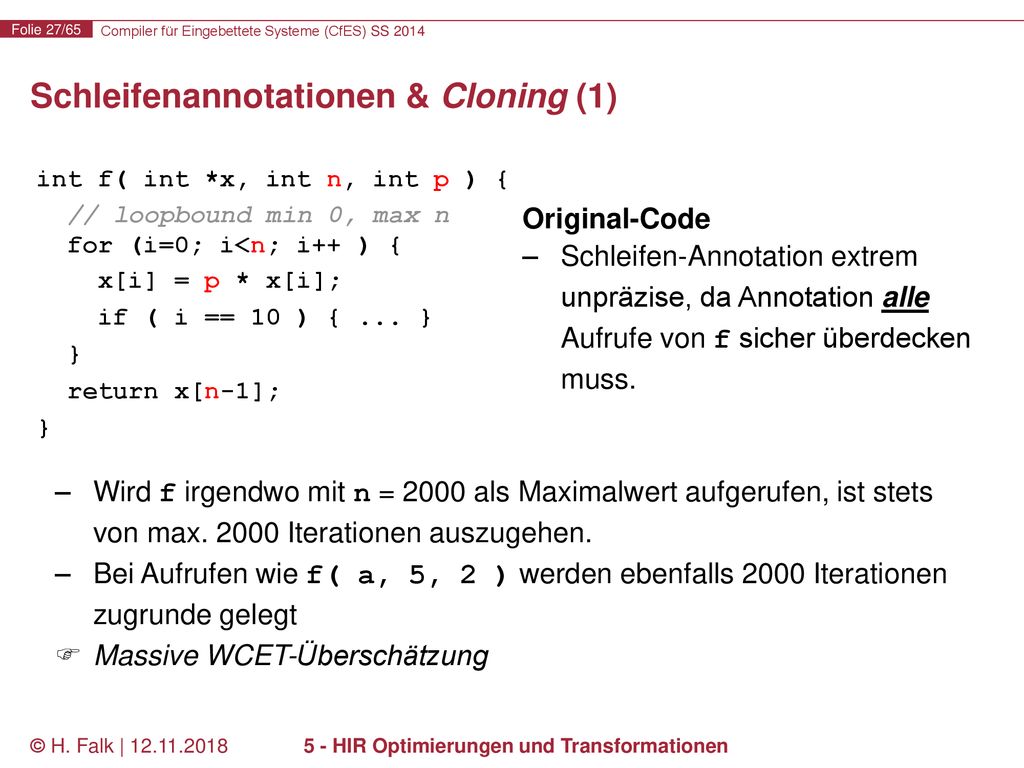

Schleifenannotationen & Cloning (1)
int f( int *x, int n, int p ) { // loopbound min 0, max n for (i=0; i<n; i++ ) { x[i] = p * x[i]; if ( i == 10 ) { ... } } return x[n-1]; Original-Code Schleifen-Annotation extrem unpräzise, da Annotation alle Aufrufe von f sicher überdecken muss. Wird f irgendwo mit n = 2000 als Maximalwert aufgerufen, ist stets von max Iterationen auszugehen. Bei Aufrufen wie f( a, 5, 2 ) werden ebenfalls 2000 Iterationen zugrunde gelegt Massive WCET-Überschätzung © H. Falk | 5 - HIR Optimierungen und Transformationen

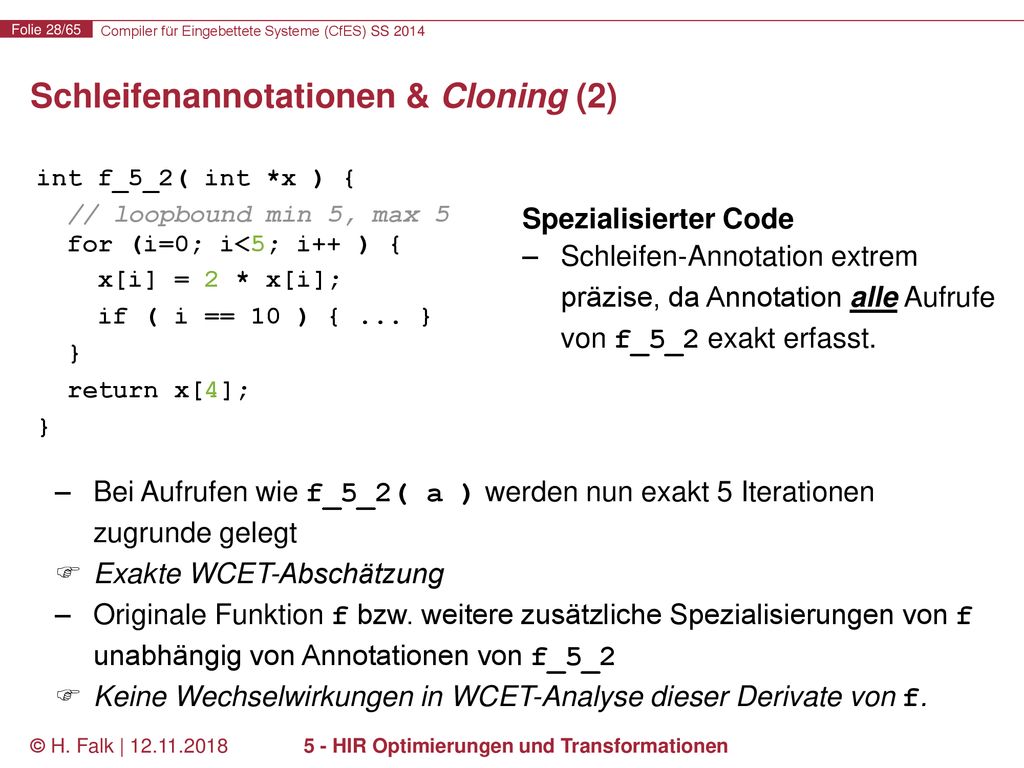

Schleifenannotationen & Cloning (2)
int f_5_2( int *x ) { // loopbound min 5, max 5 for (i=0; i<5; i++ ) { x[i] = 2 * x[i]; if ( i == 10 ) { ... } } return x[4]; Spezialisierter Code Schleifen-Annotation extrem präzise, da Annotation alle Aufrufe von f_5_2 exakt erfasst. Bei Aufrufen wie f_5_2( a ) werden nun exakt 5 Iterationen zugrunde gelegt Exakte WCET-Abschätzung Originale Funktion f bzw. weitere zusätzliche Spezialisierungen von f unabhängig von Annotationen von f_5_2 Keine Wechselwirkungen in WCET-Analyse dieser Derivate von f. © H. Falk | 5 - HIR Optimierungen und Transformationen

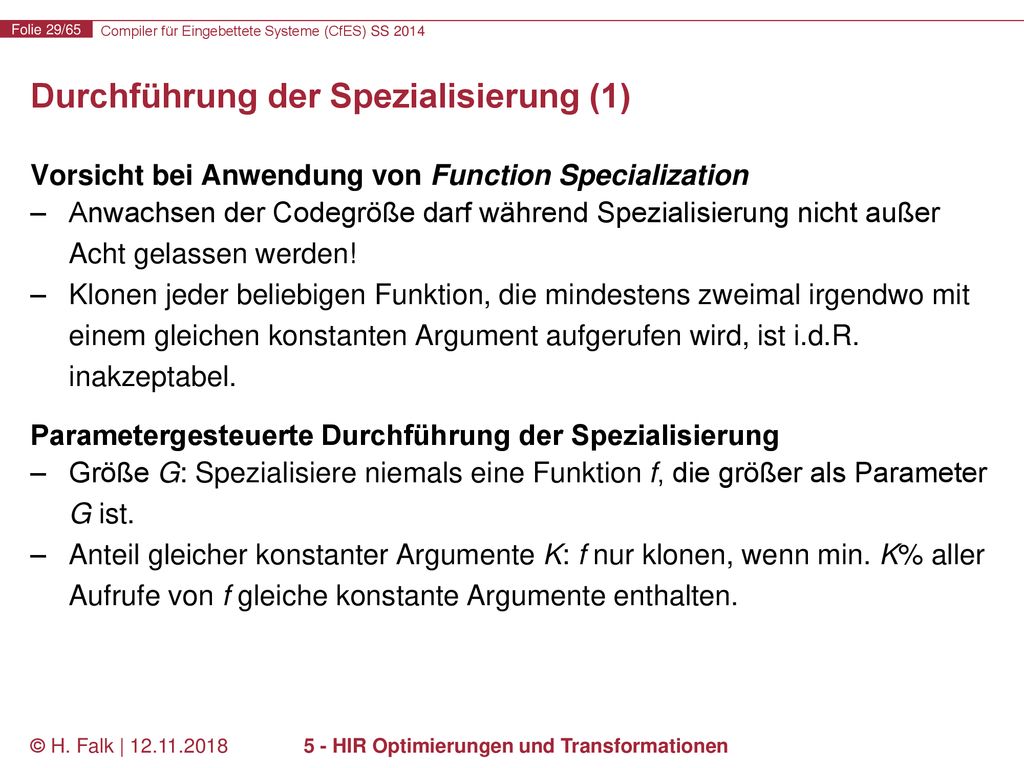

Durchführung der Spezialisierung (1)
Vorsicht bei Anwendung von Function Specialization Anwachsen der Codegröße darf während Spezialisierung nicht außer Acht gelassen werden! Klonen jeder beliebigen Funktion, die mindestens zweimal irgendwo mit einem gleichen konstanten Argument aufgerufen wird, ist i.d.R. inakzeptabel. Parametergesteuerte Durchführung der Spezialisierung Größe G: Spezialisiere niemals eine Funktion f, die größer als Parameter G ist. Anteil gleicher konstanter Argumente K: f nur klonen, wenn min. K% aller Aufrufe von f gleiche konstante Argumente enthalten. © H. Falk | 5 - HIR Optimierungen und Transformationen

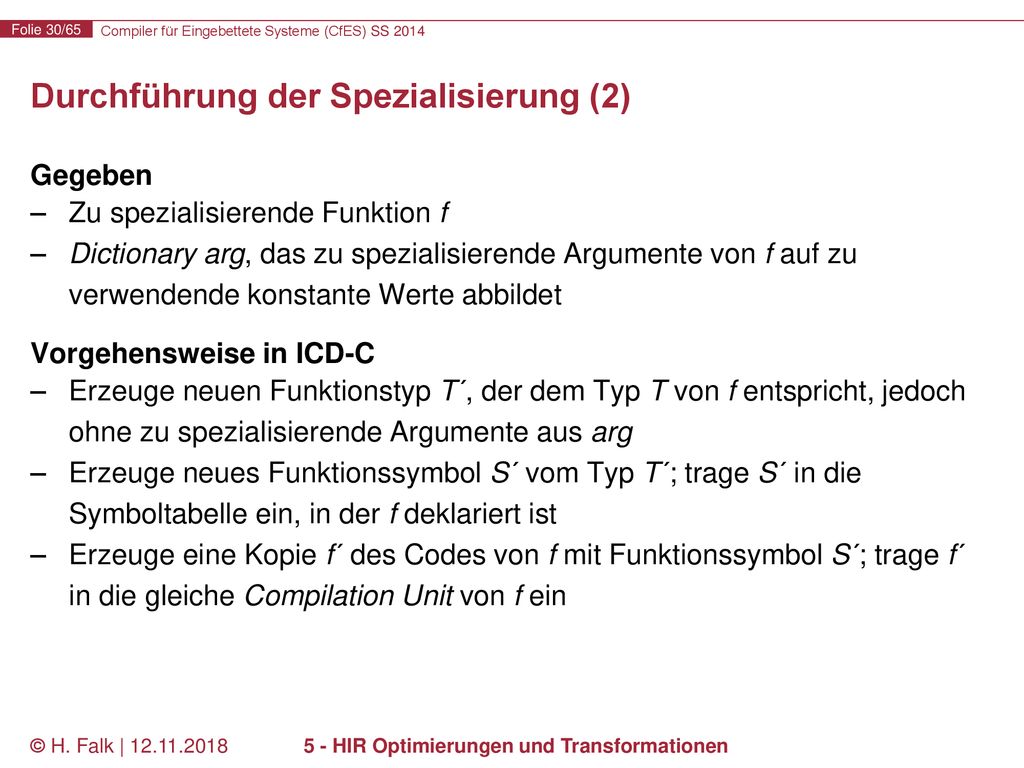

Gegeben Zu spezialisierende Funktion f Dictionary arg, das zu spezialisierende Argumente von f auf zu verwendende konstante Werte abbildet Vorgehensweise in ICD-C Erzeuge neuen Funktionstyp T´, der dem Typ T von f entspricht, jedoch ohne zu spezialisierende Argumente aus arg Erzeuge neues Funktionssymbol S´ vom Typ T´; trage S´ in die Symboltabelle ein, in der f deklariert ist Erzeuge eine Kopie f´ des Codes von f mit Funktionssymbol S´; trage f´ in die gleiche Compilation Unit von f ein © H. Falk | 5 - HIR Optimierungen und Transformationen

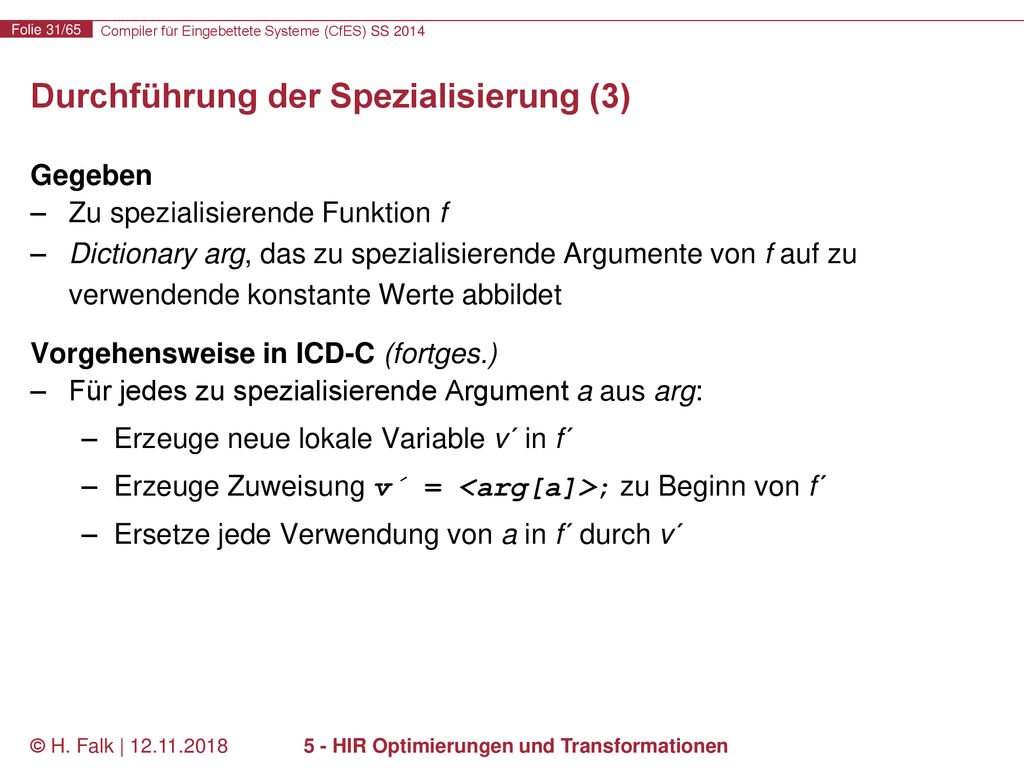

Gegeben Zu spezialisierende Funktion f Dictionary arg, das zu spezialisierende Argumente von f auf zu verwendende konstante Werte abbildet Vorgehensweise in ICD-C (fortges.) Für jedes zu spezialisierende Argument a aus arg: Erzeuge neue lokale Variable v´ in f´ Erzeuge Zuweisung v´ = <arg[a]>; zu Beginn von f´ Ersetze jede Verwendung von a in f´ durch v´ © H. Falk | 5 - HIR Optimierungen und Transformationen

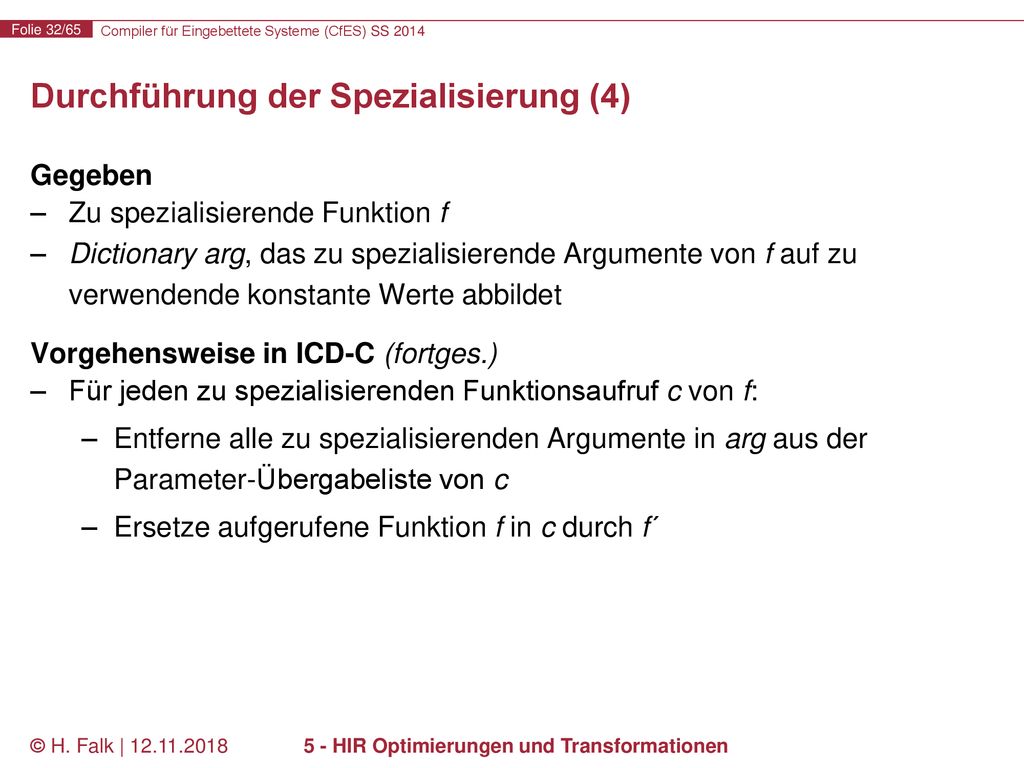

Gegeben Zu spezialisierende Funktion f Dictionary arg, das zu spezialisierende Argumente von f auf zu verwendende konstante Werte abbildet Vorgehensweise in ICD-C (fortges.) Für jeden zu spezialisierenden Funktionsaufruf c von f: Entferne alle zu spezialisierenden Argumente in arg aus der Parameter-Übergabeliste von c Ersetze aufgerufene Funktion f in c durch f´ © H. Falk | 5 - HIR Optimierungen und Transformationen

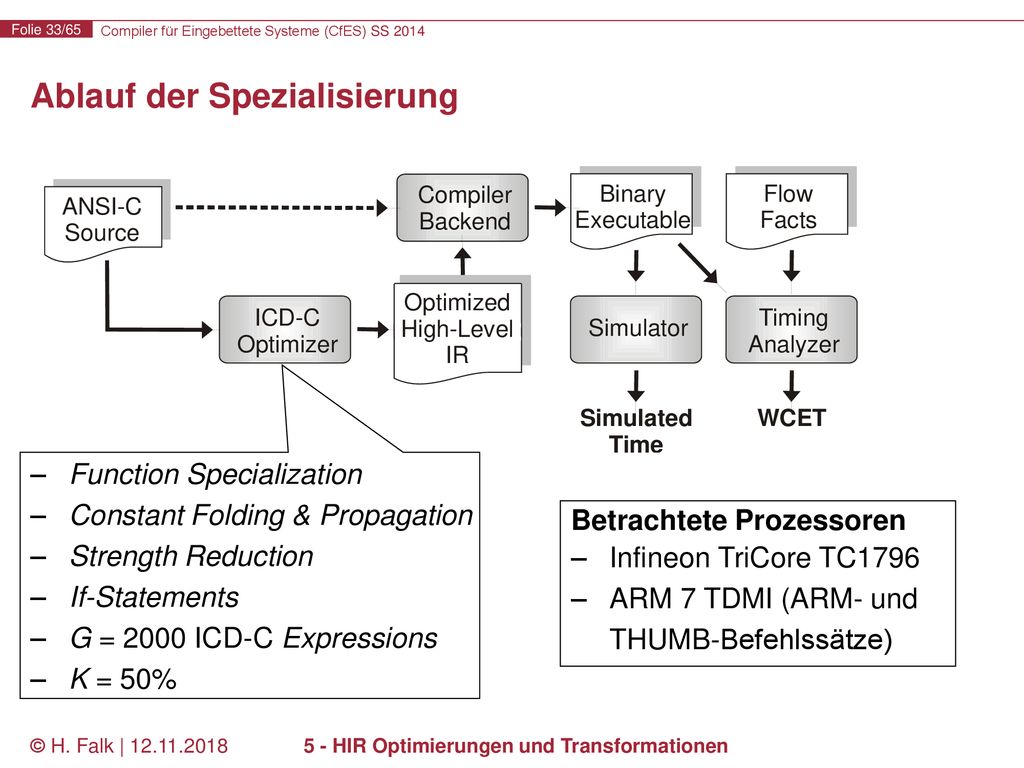

Ablauf der Spezialisierung
Function Specialization Constant Folding & Propagation Strength Reduction If-Statements G = 2000 ICD-C Expressions K = 50% Betrachtete Prozessoren Infineon TriCore TC1796 ARM 7 TDMI (ARM- und THUMB-Befehlssätze) © H. Falk | 5 - HIR Optimierungen und Transformationen

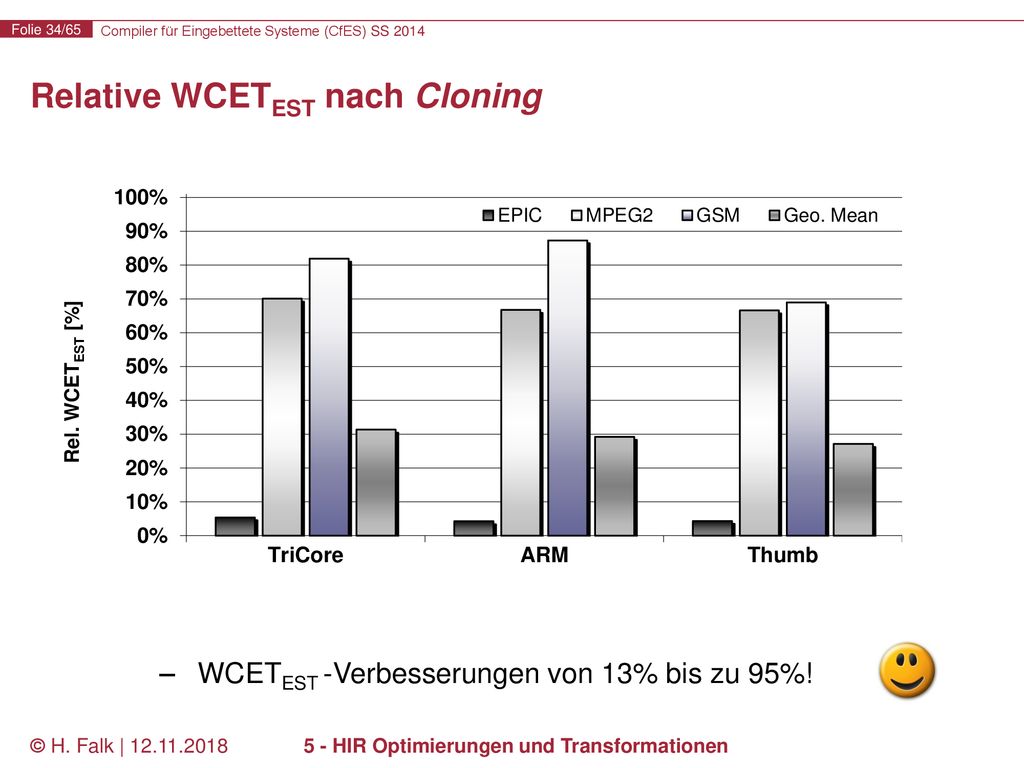

Relative WCETEST nach Cloning
EPIC: 1 Filter-Funktion, die geklont wird, enthält 32 Schleifen, die z.T. vierfach-verschachtelt sind. Die Schleifeniterationen hängen z.T. von Funktionsargumenten ab. Diese Funktion wird oft (6x) aufgerufen, nach Cloning ist jeder dieser Aufrufe spezialisiert und mit exakten Flow Facts annotiert. GSM: Filter-Funktion, die mit Konstanten 13, 14 und 120 aufgerufen wird, die die Schleifeniterationen steuert. Ursprünglich muss diese Schleife mit dem max-Wert 120 annotiert werden, was nach Cloning viel präziser gemacht werden kann. WCETEST -Verbesserungen von 13% bis zu 95%! © H. Falk | 5 - HIR Optimierungen und Transformationen

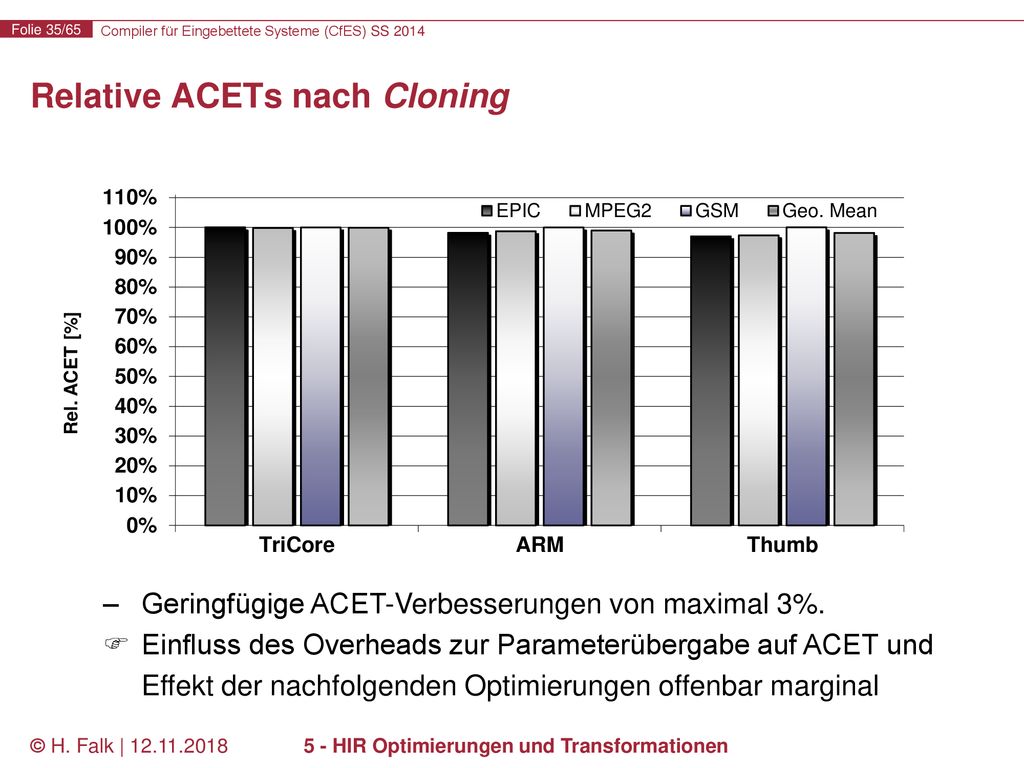

Relative ACETs nach Cloning
Geringfügige ACET-Verbesserungen von maximal 3%. Einfluss des Overheads zur Parameterübergabe auf ACET und Effekt der nachfolgenden Optimierungen offenbar marginal © H. Falk | 5 - HIR Optimierungen und Transformationen

Beziehung zwischen WCETEST und ACET
Sehr erstaunlich Wie kann sich eine Optimierungstechnik dermaßen unterschiedlich auf scheinbar so ähnliche Zielfunktionen wie WCET und ACET auswirken? Gründe Code vor Spezialisierung schlecht annotierbar  aiT liefert sehr unpräzise WCET-Abschätzungen Code nach Spezialisierung präziser annotierbar  aiT liefert wesentlich präzisere WCET-Abschätzungen Spezialisierung erhöht offenbar die Tightness der WCETEST beträchtlich ( vgl. Kapitel 2 – Zielfunktionen) Die effektive (unbekannte weil unberechenbare) WCET dürfte durch Spezialisierung nur ähnlich wie ACET reduziert werden © H. Falk | 5 - HIR Optimierungen und Transformationen

Relative Codegröße nach Cloning
Code-Vergrößerungen von 2% bis zu 325%! © H. Falk | 5 - HIR Optimierungen und Transformationen

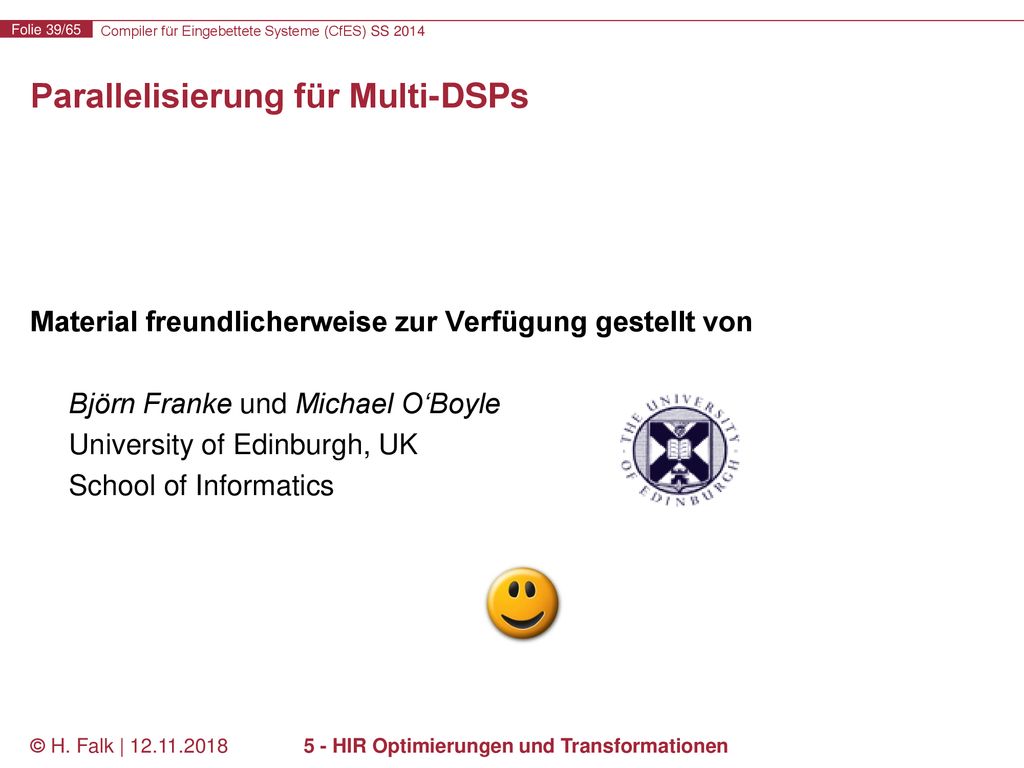

Parallelisierung für Multi-DSPs
Material freundlicherweise zur Verfügung gestellt von Björn Franke und Michael O‘Boyle University of Edinburgh, UK School of Informatics © H. Falk | 5 - HIR Optimierungen und Transformationen

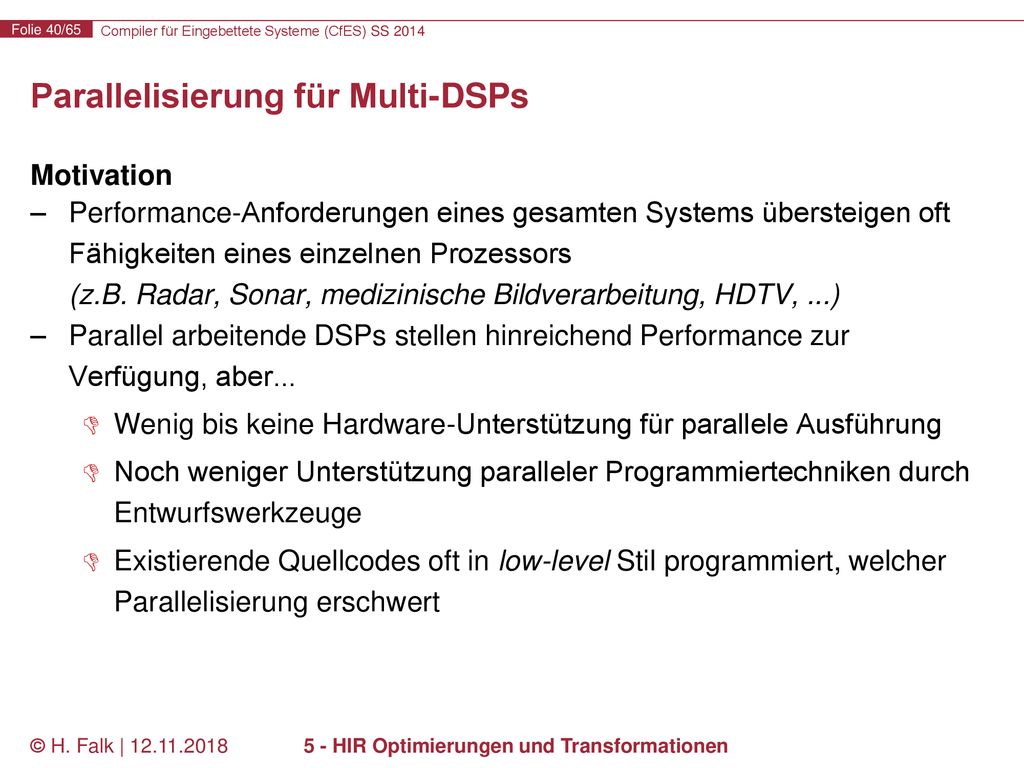

Parallelisierung für Multi-DSPs
Motivation Performance-Anforderungen eines gesamten Systems übersteigen oft Fähigkeiten eines einzelnen Prozessors (z.B. Radar, Sonar, medizinische Bildverarbeitung, HDTV, ...) Parallel arbeitende DSPs stellen hinreichend Performance zur Verfügung, aber... Wenig bis keine Hardware-Unterstützung für parallele Ausführung Noch weniger Unterstützung paralleler Programmiertechniken durch Entwurfswerkzeuge Existierende Quellcodes oft in low-level Stil programmiert, welcher Parallelisierung erschwert © H. Falk | 5 - HIR Optimierungen und Transformationen

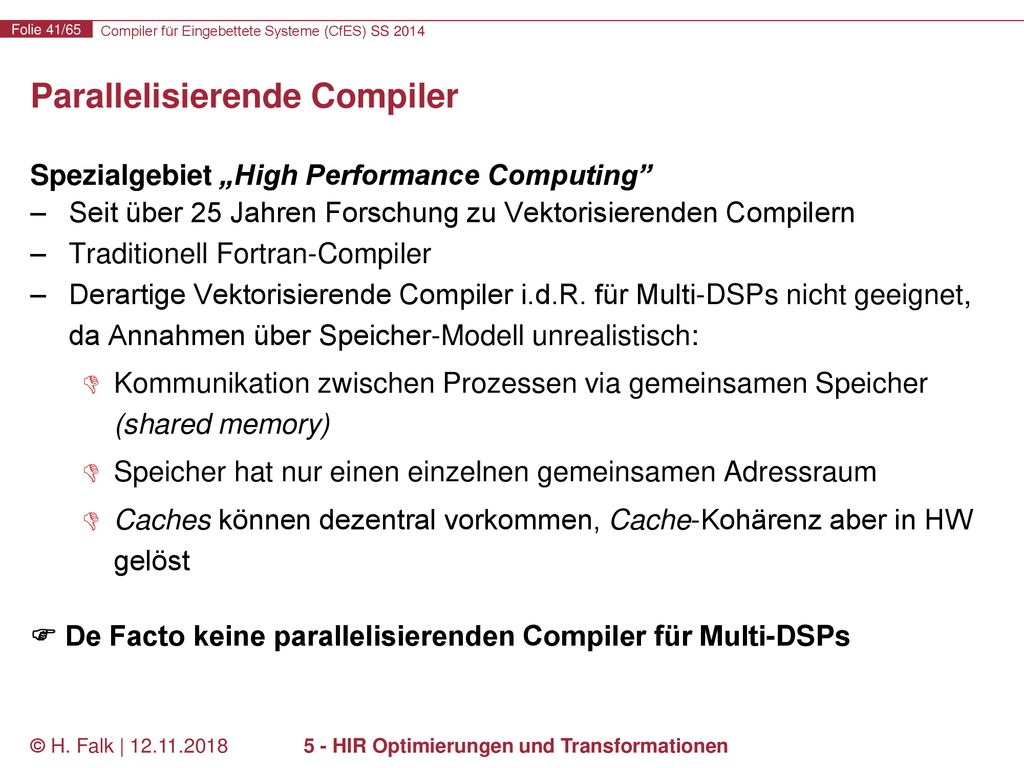

Parallelisierende Compiler
Spezialgebiet „High Performance Computing” Seit über 25 Jahren Forschung zu Vektorisierenden Compilern Traditionell Fortran-Compiler Derartige Vektorisierende Compiler i.d.R. für Multi-DSPs nicht geeignet, da Annahmen über Speicher-Modell unrealistisch: Kommunikation zwischen Prozessen via gemeinsamen Speicher (shared memory) Speicher hat nur einen einzelnen gemeinsamen Adressraum Caches können dezentral vorkommen, Cache-Kohärenz aber in HW gelöst  De Facto keine parallelisierenden Compiler für Multi-DSPs © H. Falk | 5 - HIR Optimierungen und Transformationen

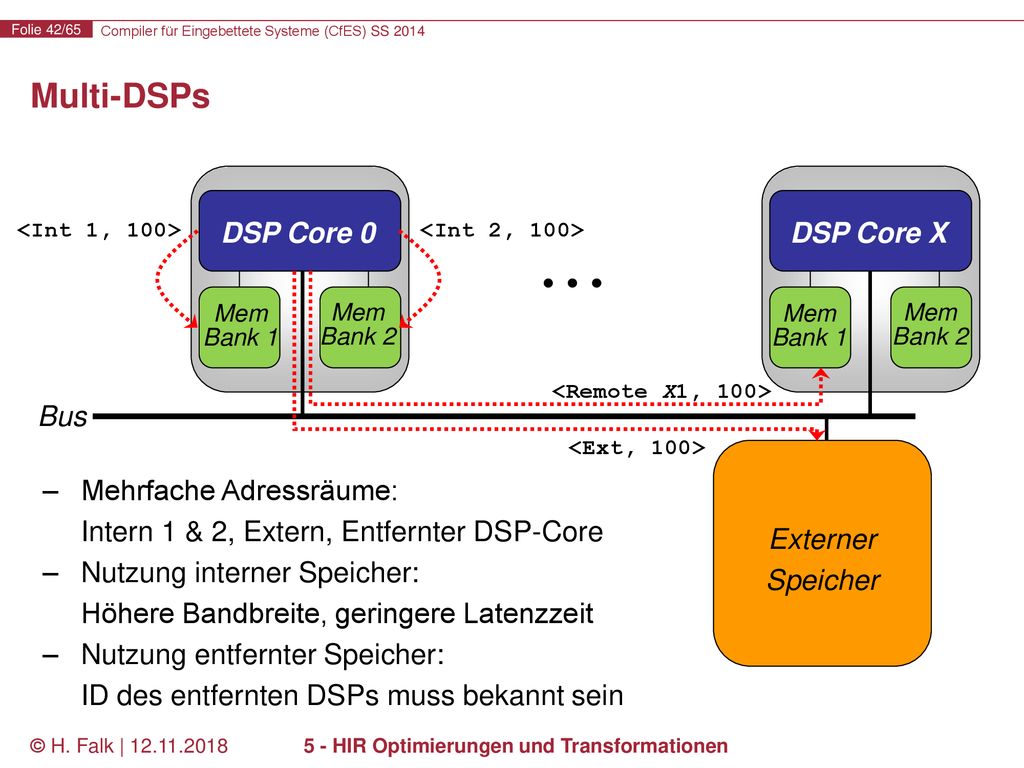

Multi-DSPs <Int 1, 100> DSP Core 0 <Int 2, 100> DSP Core X Mem Bank 1 Mem Bank 2 Mem Bank 1 Mem Bank 2 <Remote X1, 100> Bus <Ext, 100> Mehrfache Adressräume: Intern 1 & 2, Extern, Entfernter DSP-Core Nutzung interner Speicher: Höhere Bandbreite, geringere Latenzzeit Nutzung entfernter Speicher: ID des entfernten DSPs muss bekannt sein Externer Speicher © H. Falk | 5 - HIR Optimierungen und Transformationen

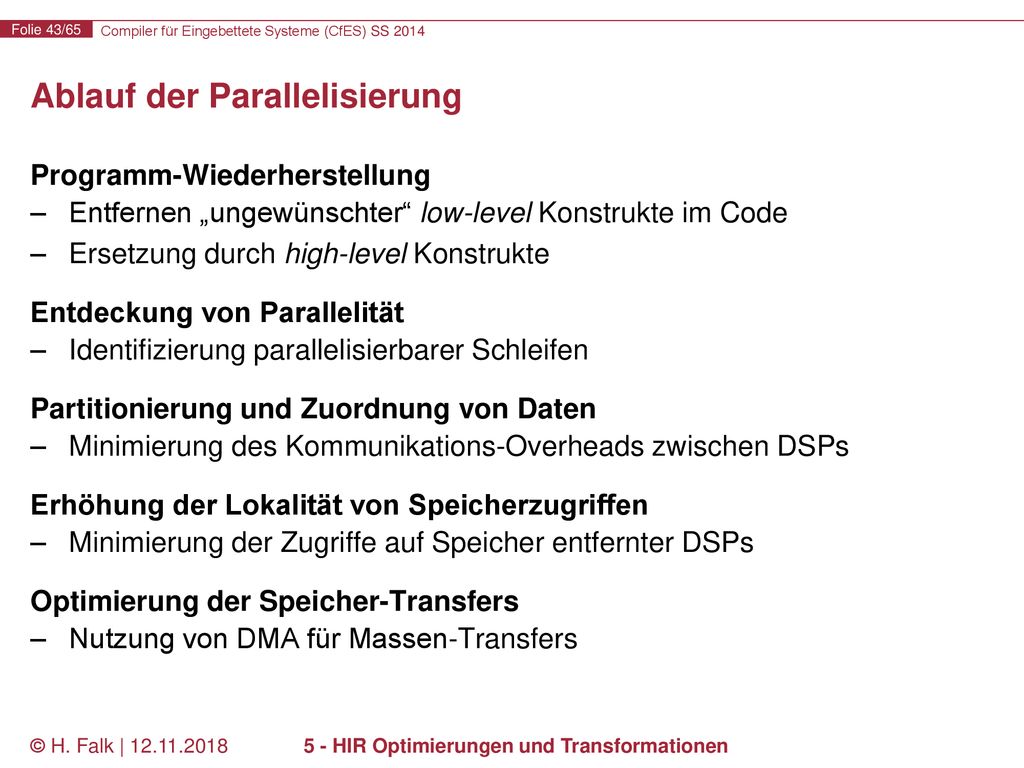

Ablauf der Parallelisierung
Programm-Wiederherstellung Entfernen „ungewünschter“ low-level Konstrukte im Code Ersetzung durch high-level Konstrukte Entdeckung von Parallelität Identifizierung parallelisierbarer Schleifen Partitionierung und Zuordnung von Daten Minimierung des Kommunikations-Overheads zwischen DSPs Erhöhung der Lokalität von Speicherzugriffen Minimierung der Zugriffe auf Speicher entfernter DSPs Optimierung der Speicher-Transfers Nutzung von DMA für Massen-Transfers © H. Falk | 5 - HIR Optimierungen und Transformationen

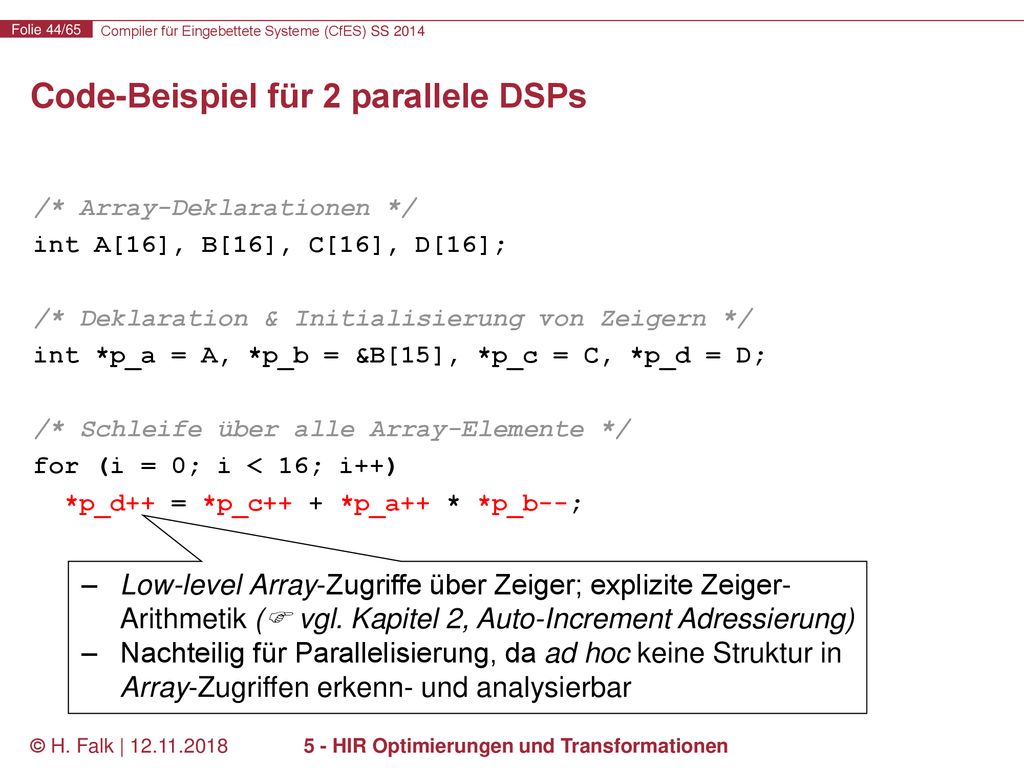

Code-Beispiel für 2 parallele DSPs
/* Array-Deklarationen */ int A[16], B[16], C[16], D[16]; /* Deklaration & Initialisierung von Zeigern */ int *p_a = A, *p_b = &B[15], *p_c = C, *p_d = D; /* Schleife über alle Array-Elemente */ for (i = 0; i < 16; i++) *p_d++ = *p_c++ + *p_a++ * *p_b--; *p_d++ = *p_c++ + *p_a++ * *p_b--; Low-level Array-Zugriffe über Zeiger; explizite Zeiger-Arithmetik ( vgl. Kapitel 2, Auto-Increment Adressierung) Nachteilig für Parallelisierung, da ad hoc keine Struktur in Array-Zugriffen erkenn- und analysierbar © H. Falk | 5 - HIR Optimierungen und Transformationen

Programm-Wiederherstellung
/* Array-Deklarationen */ int A[16], B[16], C[16], D[16]; /* Schleife über alle Array-Elemente */ for (i = 0; i < 16; i++) D[i] = C[i] + A[i] * B[15-i]; Ersetzen der Zeiger-Zugriffe durch explizite Array-Operatoren [ ] Struktur der Array-Zugriffe besser erkennbar, für nachfolgende Analysen zugänglicher © H. Falk | 5 - HIR Optimierungen und Transformationen

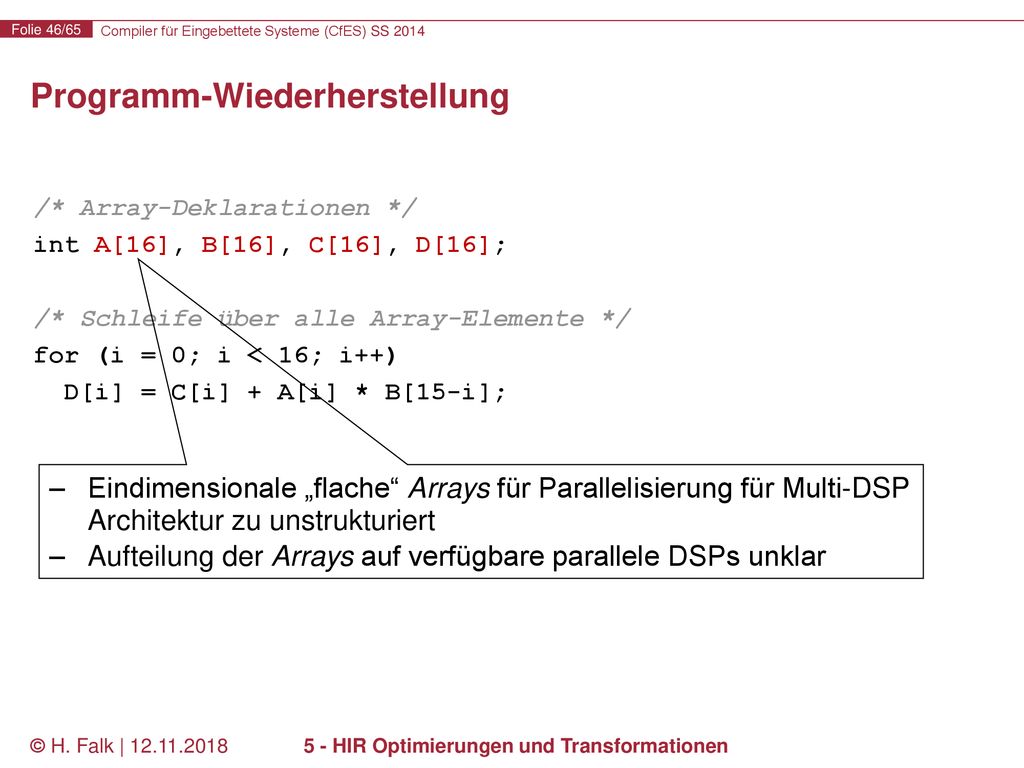

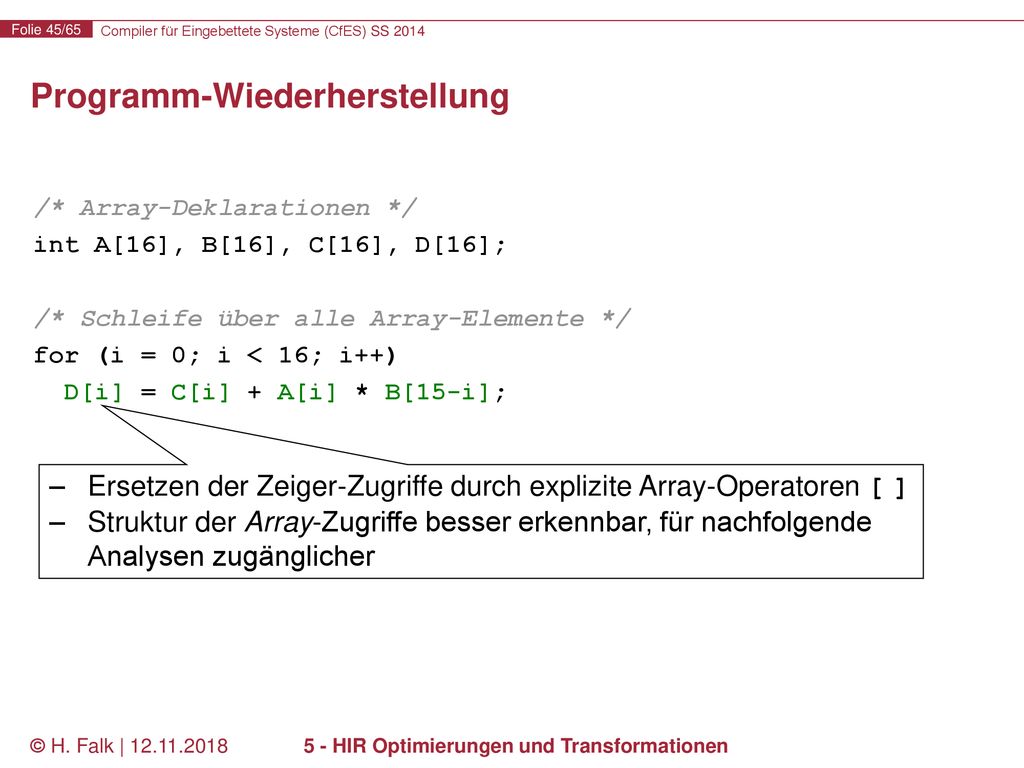

Programm-Wiederherstellung
/* Array-Deklarationen */ int A[16], B[16], C[16], D[16]; /* Schleife über alle Array-Elemente */ for (i = 0; i < 16; i++) D[i] = C[i] + A[i] * B[15-i]; Eindimensionale „flache“ Arrays für Parallelisierung für Multi-DSP Architektur zu unstrukturiert Aufteilung der Arrays auf verfügbare parallele DSPs unklar © H. Falk | 5 - HIR Optimierungen und Transformationen

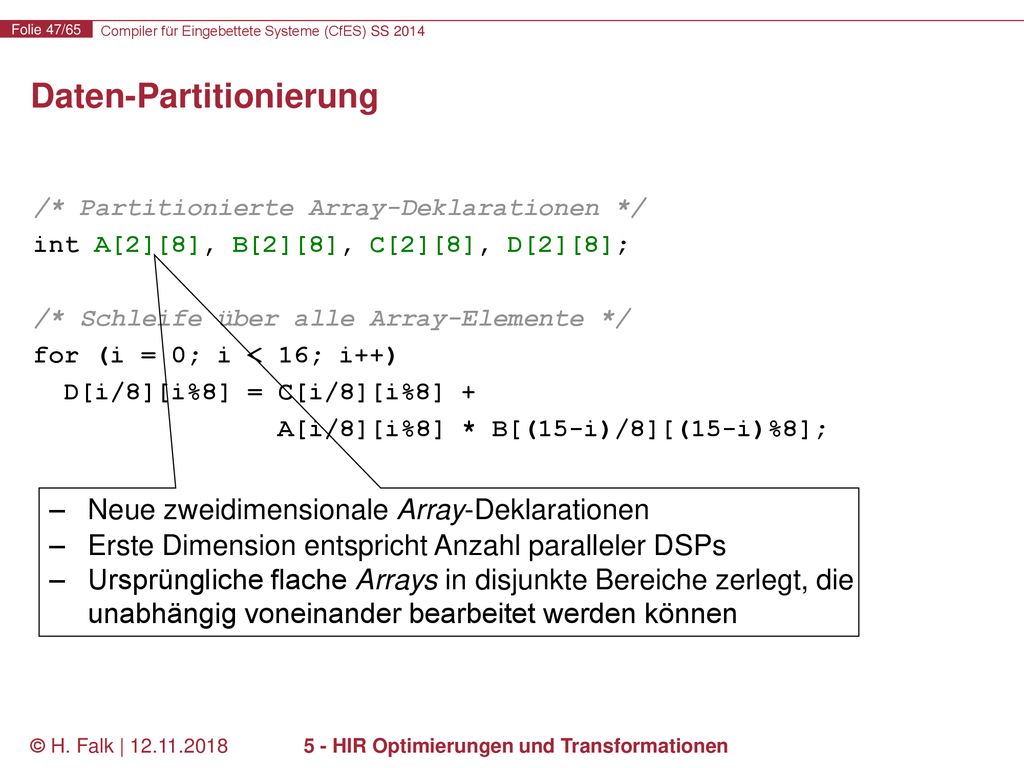

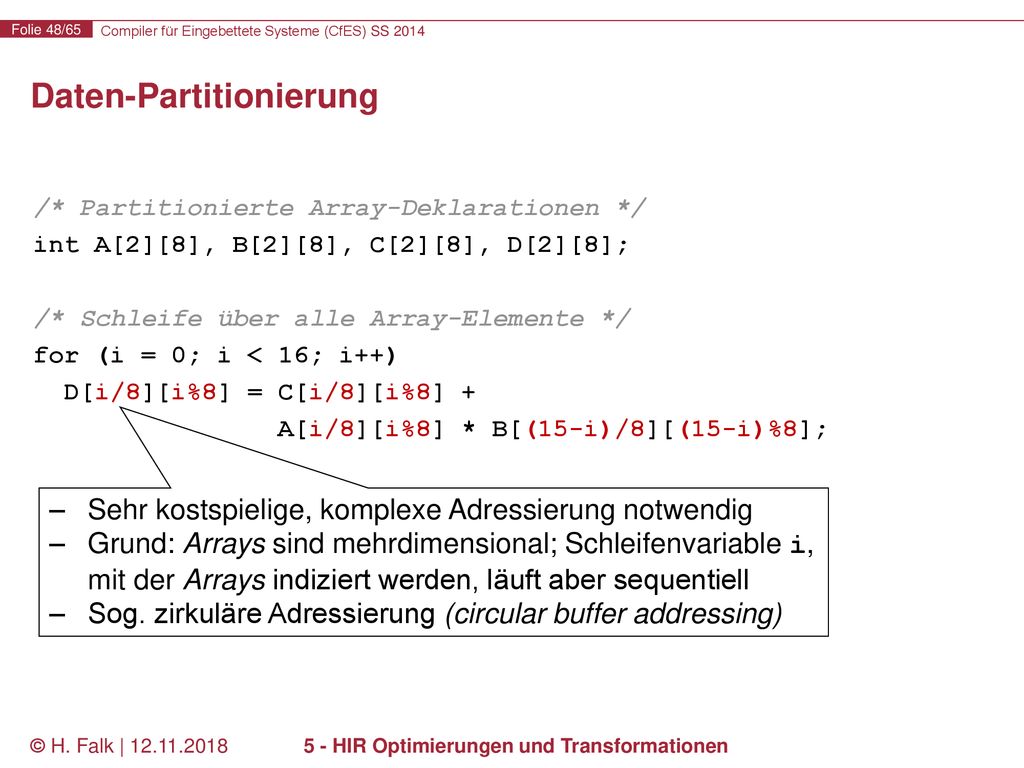

Daten-Partitionierung
/* Partitionierte Array-Deklarationen */ int A[2][8], B[2][8], C[2][8], D[2][8]; /* Schleife über alle Array-Elemente */ for (i = 0; i < 16; i++) D[i/8][i%8] = C[i/8][i%8] + A[i/8][i%8] * B[(15-i)/8][(15-i)%8]; Neue zweidimensionale Array-Deklarationen Erste Dimension entspricht Anzahl paralleler DSPs Ursprüngliche flache Arrays in disjunkte Bereiche zerlegt, die unabhängig voneinander bearbeitet werden können © H. Falk | 5 - HIR Optimierungen und Transformationen

Daten-Partitionierung
/* Partitionierte Array-Deklarationen */ int A[2][8], B[2][8], C[2][8], D[2][8]; /* Schleife über alle Array-Elemente */ for (i = 0; i < 16; i++) D[i/8][i%8] = C[i/8][i%8] + A[i/8][i%8] * B[(15-i)/8][(15-i)%8]; Sehr kostspielige, komplexe Adressierung notwendig Grund: Arrays sind mehrdimensional; Schleifenvariable i, mit der Arrays indiziert werden, läuft aber sequentiell Sog. zirkuläre Adressierung (circular buffer addressing) © H. Falk | 5 - HIR Optimierungen und Transformationen

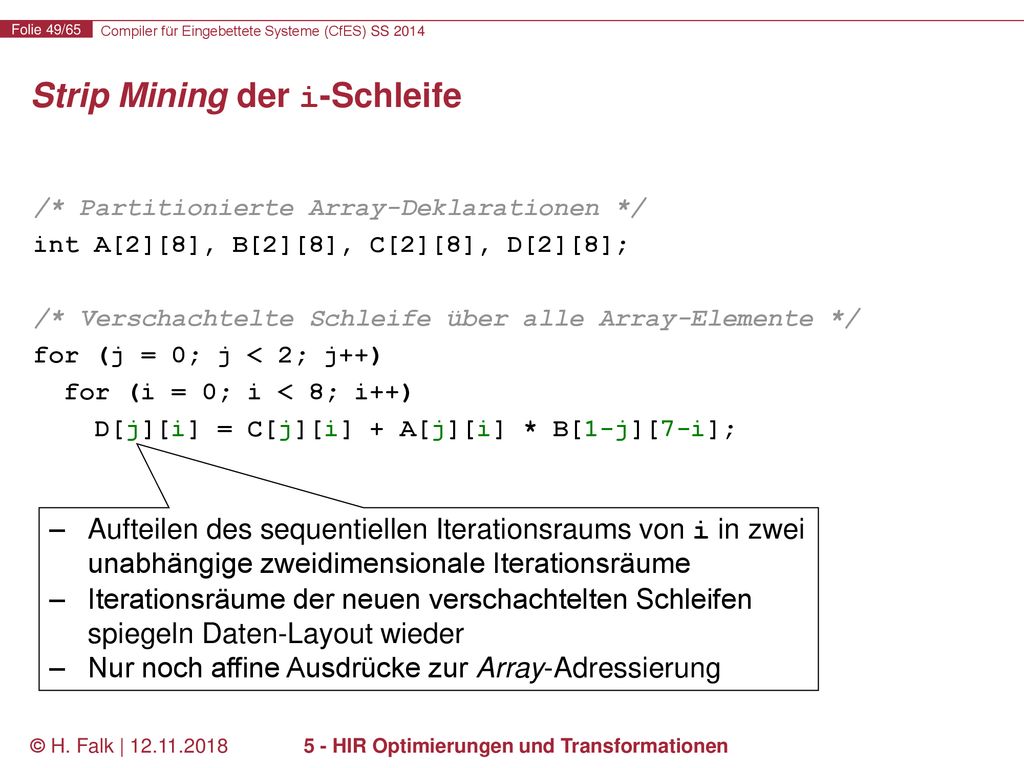

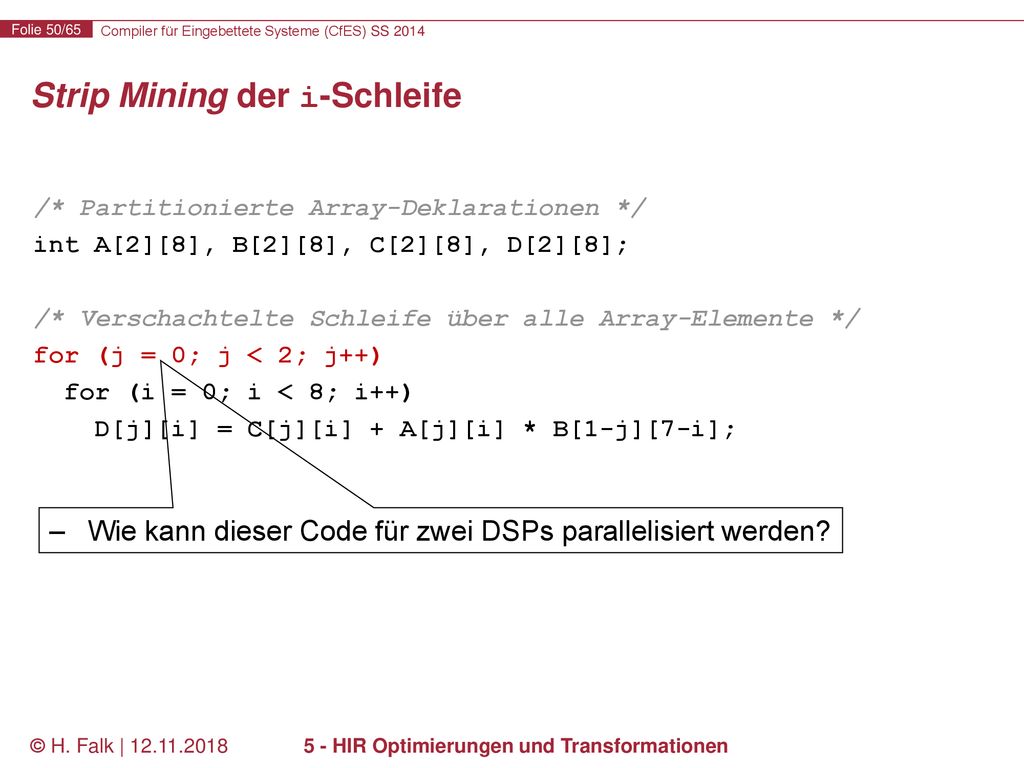

Strip Mining der i-Schleife
/* Partitionierte Array-Deklarationen */ int A[2][8], B[2][8], C[2][8], D[2][8]; /* Verschachtelte Schleife über alle Array-Elemente */ for (j = 0; j < 2; j++) for (i = 0; i < 8; i++) D[j][i] = C[j][i] + A[j][i] * B[1-j][7-i]; Aufteilen des sequentiellen Iterationsraums von i in zwei unabhängige zweidimensionale Iterationsräume Iterationsräume der neuen verschachtelten Schleifen spiegeln Daten-Layout wieder Nur noch affine Ausdrücke zur Array-Adressierung © H. Falk | 5 - HIR Optimierungen und Transformationen

Strip Mining der i-Schleife
/* Partitionierte Array-Deklarationen */ int A[2][8], B[2][8], C[2][8], D[2][8]; /* Verschachtelte Schleife über alle Array-Elemente */ for (j = 0; j < 2; j++) for (i = 0; i < 8; i++) D[j][i] = C[j][i] + A[j][i] * B[1-j][7-i]; Wie kann dieser Code für zwei DSPs parallelisiert werden? © H. Falk | 5 - HIR Optimierungen und Transformationen

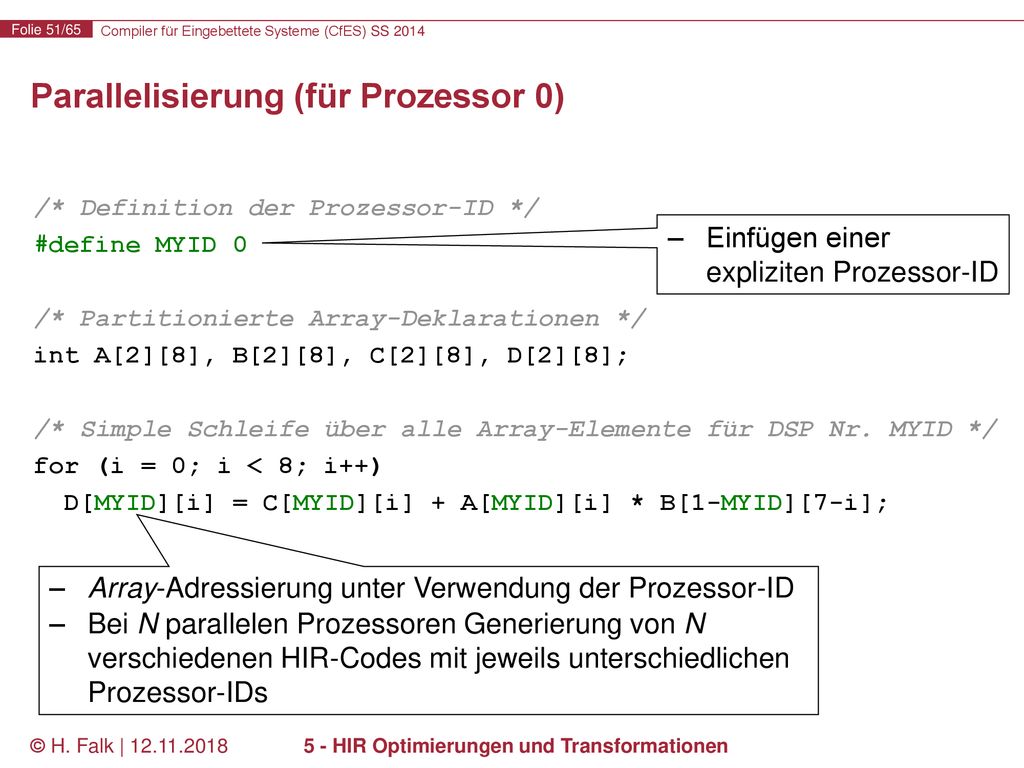

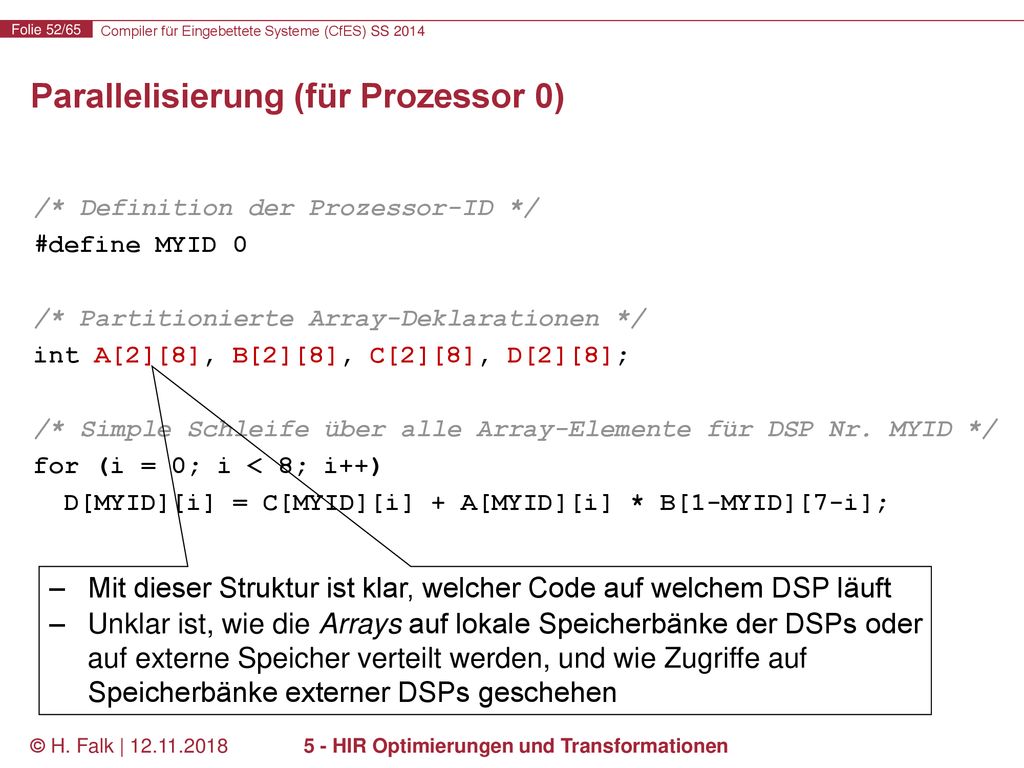

Parallelisierung (für Prozessor 0)
/* Definition der Prozessor-ID */ #define MYID 0 /* Partitionierte Array-Deklarationen */ int A[2][8], B[2][8], C[2][8], D[2][8]; /* Simple Schleife über alle Array-Elemente für DSP Nr. MYID */ for (i = 0; i < 8; i++) D[MYID][i] = C[MYID][i] + A[MYID][i] * B[1-MYID][7-i]; Einfügen einer expliziten Prozessor-ID Array-Adressierung unter Verwendung der Prozessor-ID Bei N parallelen Prozessoren Generierung von N verschiedenen HIR-Codes mit jeweils unterschiedlichen Prozessor-IDs © H. Falk | 5 - HIR Optimierungen und Transformationen

Parallelisierung (für Prozessor 0)
/* Definition der Prozessor-ID */ #define MYID 0 /* Partitionierte Array-Deklarationen */ int A[2][8], B[2][8], C[2][8], D[2][8]; /* Simple Schleife über alle Array-Elemente für DSP Nr. MYID */ for (i = 0; i < 8; i++) D[MYID][i] = C[MYID][i] + A[MYID][i] * B[1-MYID][7-i]; Mit dieser Struktur ist klar, welcher Code auf welchem DSP läuft Unklar ist, wie die Arrays auf lokale Speicherbänke der DSPs oder auf externe Speicher verteilt werden, und wie Zugriffe auf Speicherbänke externer DSPs geschehen © H. Falk | 5 - HIR Optimierungen und Transformationen

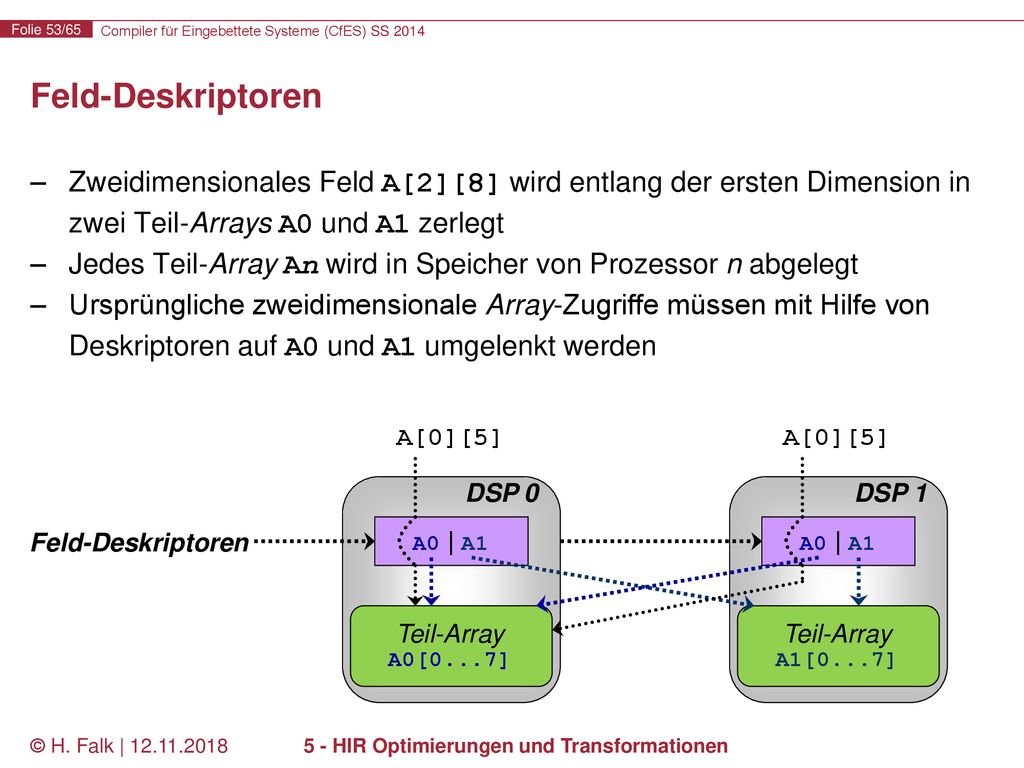

Feld-Deskriptoren Zweidimensionales Feld A[2][8] wird entlang der ersten Dimension in zwei Teil-Arrays A0 und A1 zerlegt Jedes Teil-Array An wird in Speicher von Prozessor n abgelegt Ursprüngliche zweidimensionale Array-Zugriffe müssen mit Hilfe von Deskriptoren auf A0 und A1 umgelenkt werden A[0][5] A[0][5] DSP 0 DSP 1 Feld-Deskriptoren A0 | A1 A0 | A1 Teil-Array A0[0...7] Teil-Array A1[0...7] © H. Falk | 5 - HIR Optimierungen und Transformationen

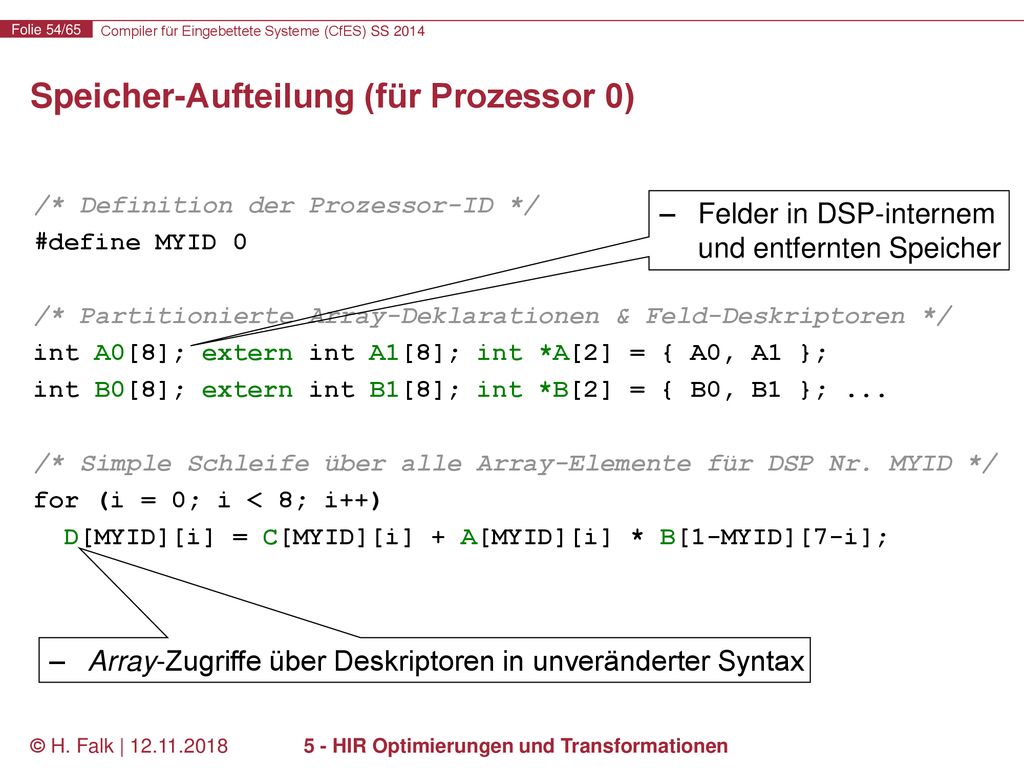

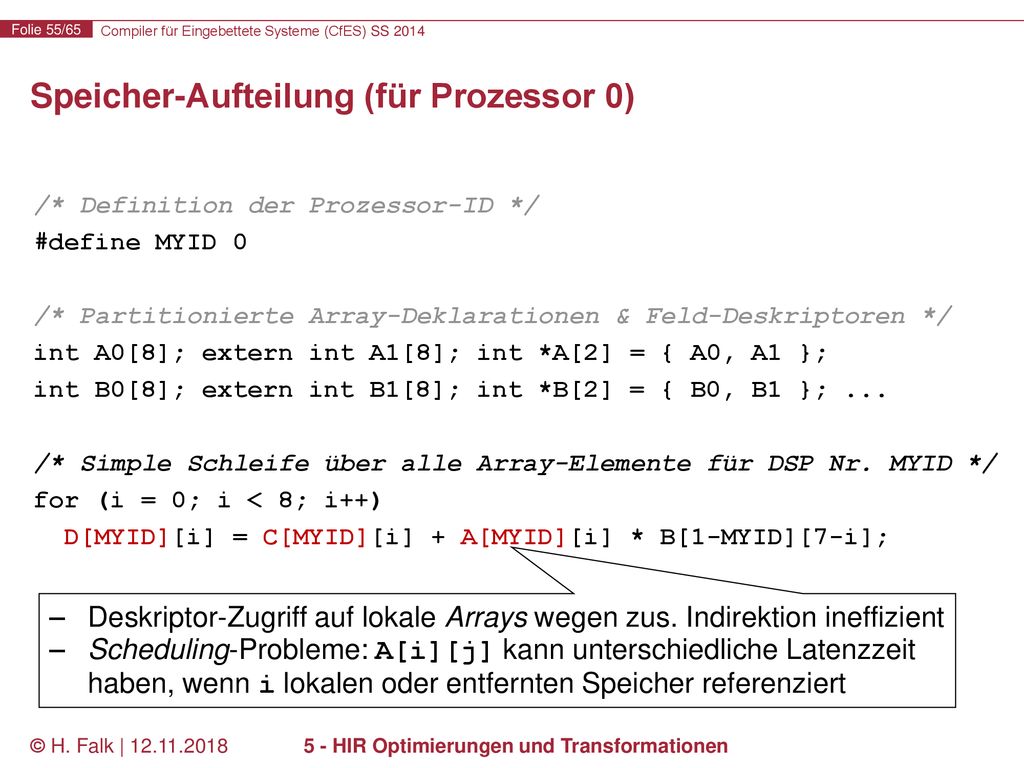

Speicher-Aufteilung (für Prozessor 0)
/* Definition der Prozessor-ID */ #define MYID 0 /* Partitionierte Array-Deklarationen & Feld-Deskriptoren */ int A0[8]; extern int A1[8]; int *A[2] = { A0, A1 }; int B0[8]; extern int B1[8]; int *B[2] = { B0, B1 }; ... /* Simple Schleife über alle Array-Elemente für DSP Nr. MYID */ for (i = 0; i < 8; i++) D[MYID][i] = C[MYID][i] + A[MYID][i] * B[1-MYID][7-i]; Felder in DSP-internem und entfernten Speicher Array-Zugriffe über Deskriptoren in unveränderter Syntax © H. Falk | 5 - HIR Optimierungen und Transformationen

Speicher-Aufteilung (für Prozessor 0)
/* Definition der Prozessor-ID */ #define MYID 0 /* Partitionierte Array-Deklarationen & Feld-Deskriptoren */ int A0[8]; extern int A1[8]; int *A[2] = { A0, A1 }; int B0[8]; extern int B1[8]; int *B[2] = { B0, B1 }; ... /* Simple Schleife über alle Array-Elemente für DSP Nr. MYID */ for (i = 0; i < 8; i++) D[MYID][i] = C[MYID][i] + A[MYID][i] * B[1-MYID][7-i]; Deskriptor-Zugriff auf lokale Arrays wegen zus. Indirektion ineffizient Scheduling-Probleme: A[i][j] kann unterschiedliche Latenzzeit haben, wenn i lokalen oder entfernten Speicher referenziert © H. Falk | 5 - HIR Optimierungen und Transformationen

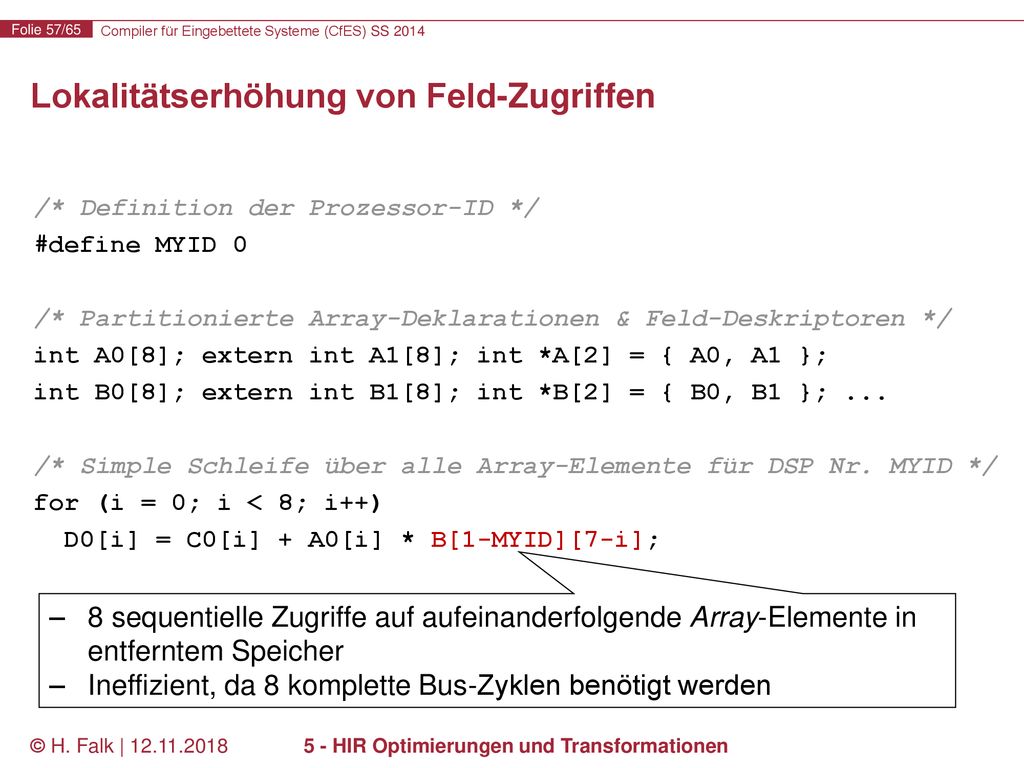

Lokalitätserhöhung von Feld-Zugriffen
/* Definition der Prozessor-ID */ #define MYID 0 /* Partitionierte Array-Deklarationen & Feld-Deskriptoren */ int A0[8]; extern int A1[8]; int *A[2] = { A0, A1 }; int B0[8]; extern int B1[8]; int *B[2] = { B0, B1 }; ... /* Simple Schleife über alle Array-Elemente für DSP Nr. MYID */ for (i = 0; i < 8; i++) D0[i] = C0[i] + A0[i] * B[1-MYID][7-i]; Direkte Zugriffe auf lokale Felder; wann immer möglich, auf Zugriff via Deskriptoren verzichten Maximale Ausnutzung der hohen Bandbreite lokaler Speicher © H. Falk | 5 - HIR Optimierungen und Transformationen

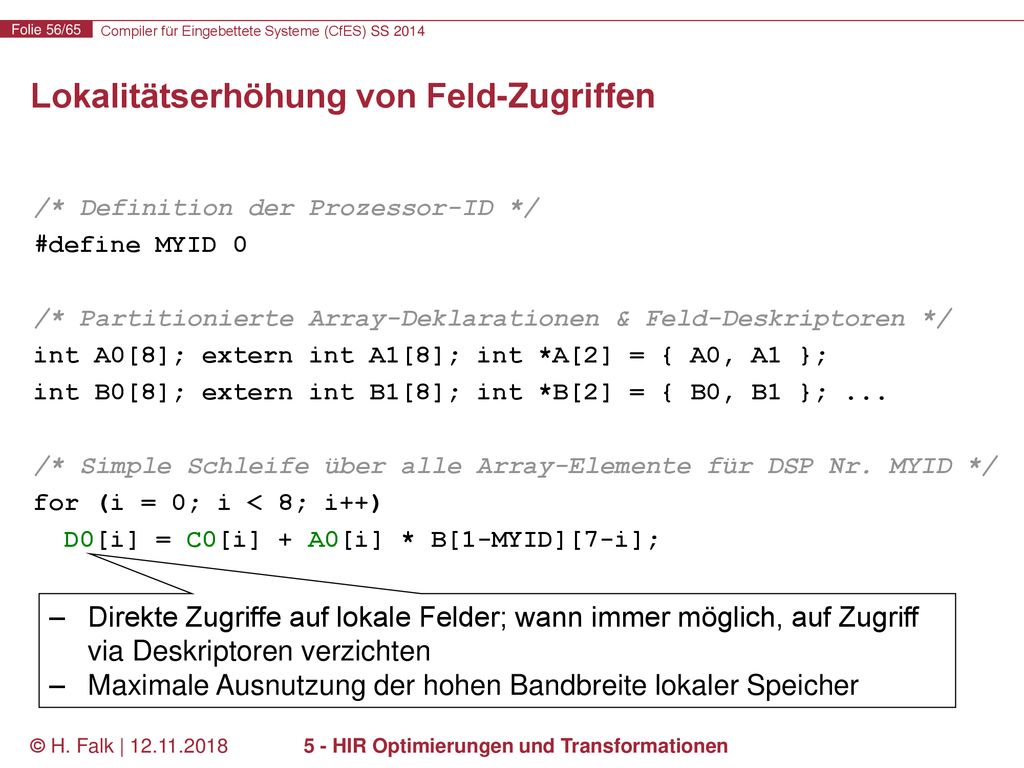

Lokalitätserhöhung von Feld-Zugriffen
/* Definition der Prozessor-ID */ #define MYID 0 /* Partitionierte Array-Deklarationen & Feld-Deskriptoren */ int A0[8]; extern int A1[8]; int *A[2] = { A0, A1 }; int B0[8]; extern int B1[8]; int *B[2] = { B0, B1 }; ... /* Simple Schleife über alle Array-Elemente für DSP Nr. MYID */ for (i = 0; i < 8; i++) D0[i] = C0[i] + A0[i] * B[1-MYID][7-i]; 8 sequentielle Zugriffe auf aufeinanderfolgende Array-Elemente in entferntem Speicher Ineffizient, da 8 komplette Bus-Zyklen benötigt werden © H. Falk | 5 - HIR Optimierungen und Transformationen

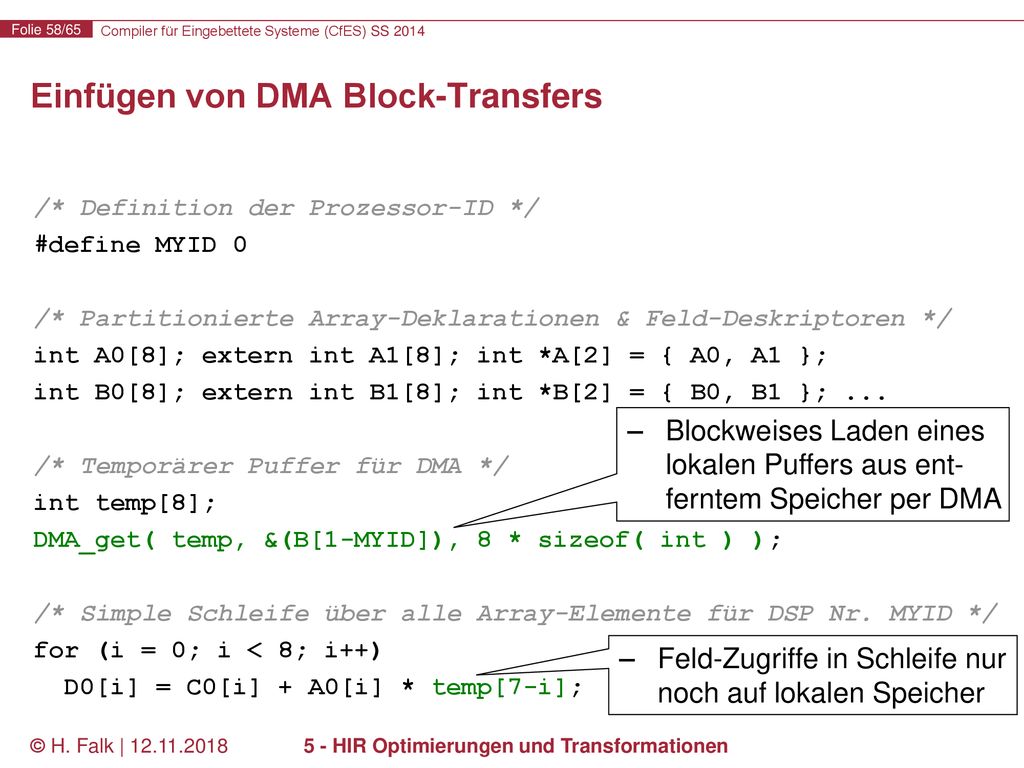

Einfügen von DMA Block-Transfers
/* Definition der Prozessor-ID */ #define MYID 0 /* Partitionierte Array-Deklarationen & Feld-Deskriptoren */ int A0[8]; extern int A1[8]; int *A[2] = { A0, A1 }; int B0[8]; extern int B1[8]; int *B[2] = { B0, B1 }; ... /* Temporärer Puffer für DMA */ int temp[8]; DMA_get( temp, &(B[1-MYID]), 8 * sizeof( int ) ); /* Simple Schleife über alle Array-Elemente für DSP Nr. MYID */ for (i = 0; i < 8; i++) D0[i] = C0[i] + A0[i] * temp[7-i]; Blockweises Laden eines lokalen Puffers aus ent-ferntem Speicher per DMA Feld-Zugriffe in Schleife nur noch auf lokalen Speicher © H. Falk | 5 - HIR Optimierungen und Transformationen

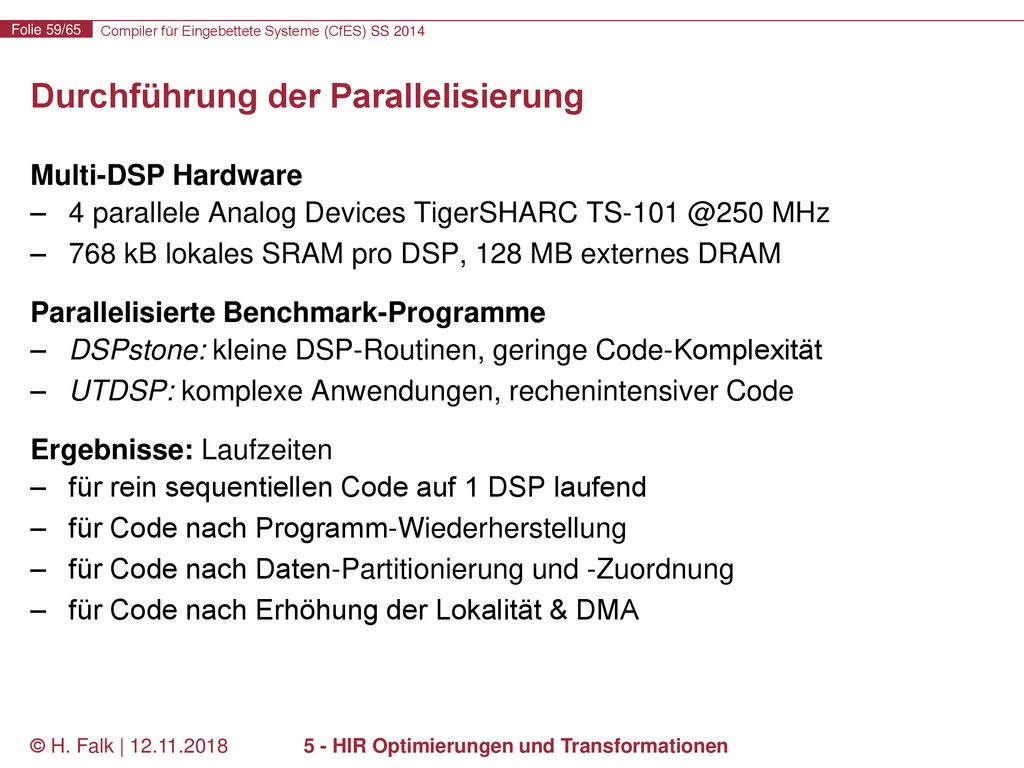

Durchführung der Parallelisierung
Multi-DSP Hardware 4 parallele Analog Devices TigerSHARC MHz 768 kB lokales SRAM pro DSP, 128 MB externes DRAM Parallelisierte Benchmark-Programme DSPstone: kleine DSP-Routinen, geringe Code-Komplexität UTDSP: komplexe Anwendungen, rechenintensiver Code Ergebnisse: Laufzeiten für rein sequentiellen Code auf 1 DSP laufend für Code nach Programm-Wiederherstellung für Code nach Daten-Partitionierung und -Zuordnung für Code nach Erhöhung der Lokalität & DMA © H. Falk | 5 - HIR Optimierungen und Transformationen

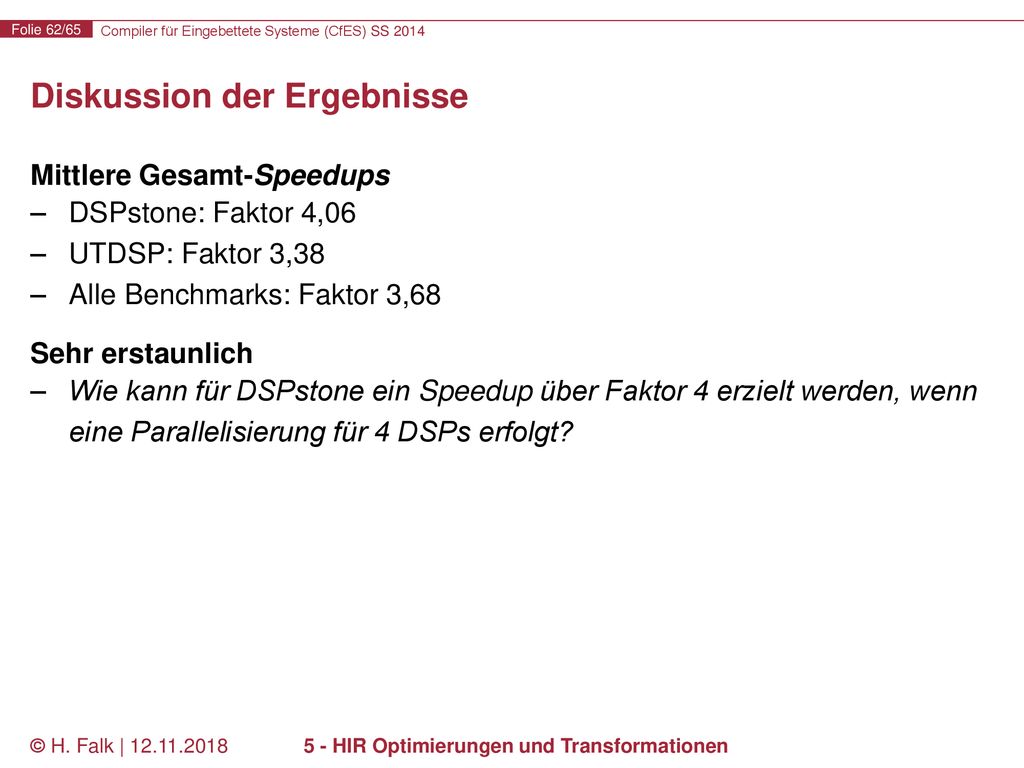

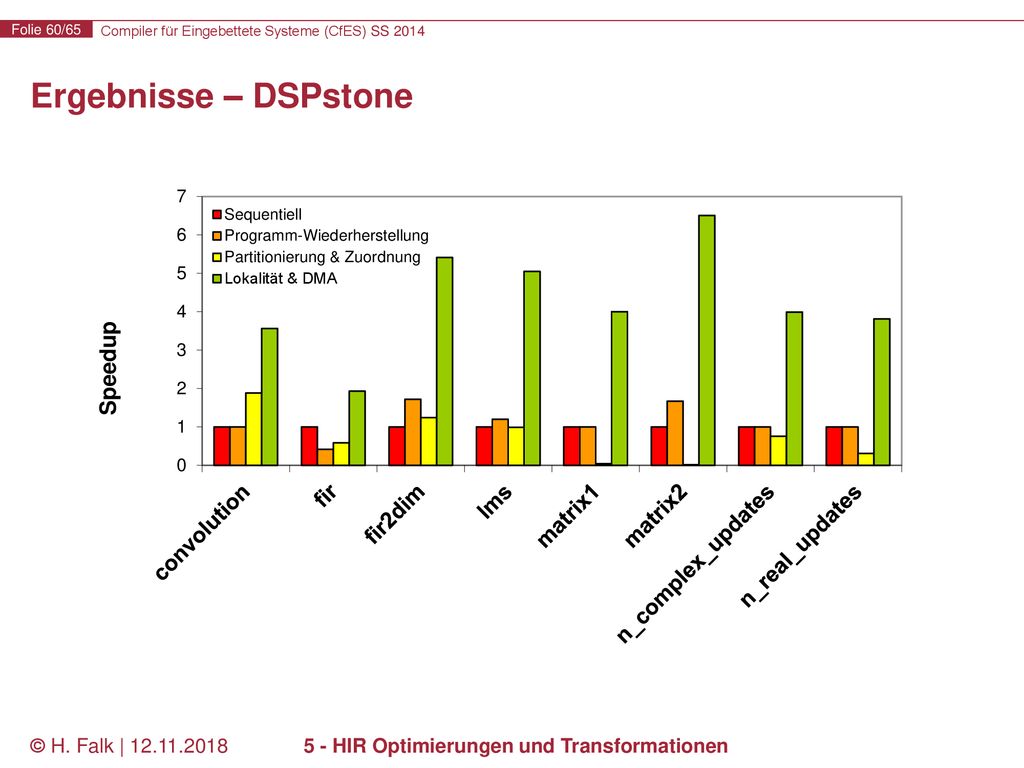

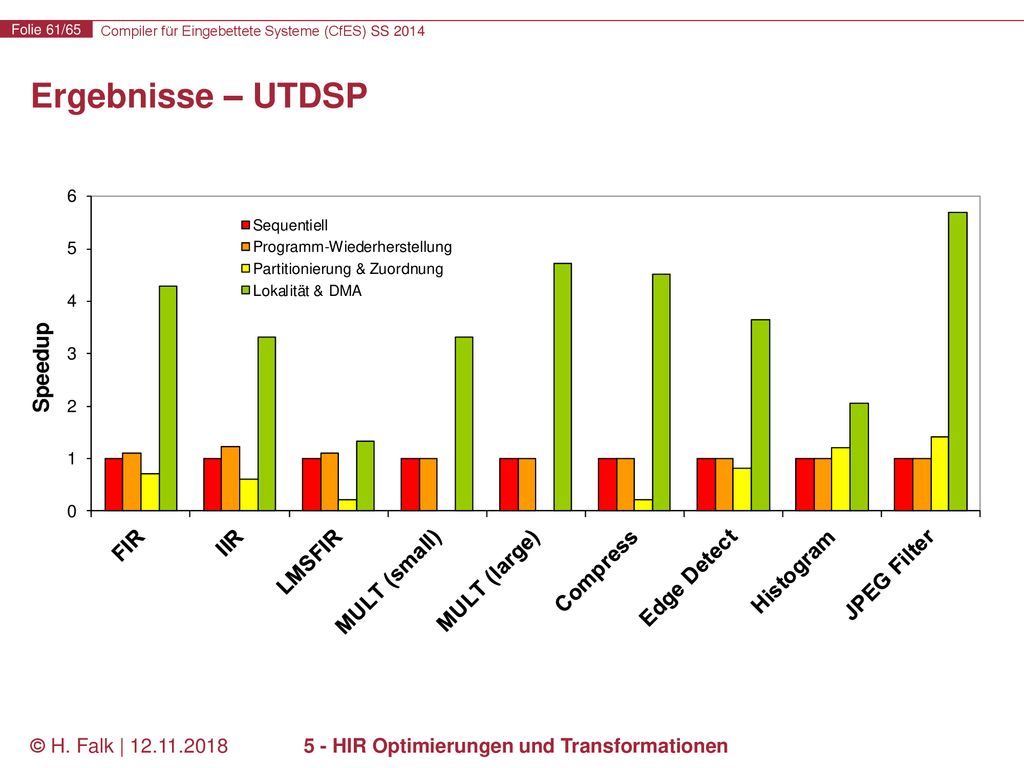

Diskussion der Ergebnisse
Mittlere Gesamt-Speedups DSPstone: Faktor 4,06 UTDSP: Faktor 3,38 Alle Benchmarks: Faktor 3,68 Sehr erstaunlich Wie kann für DSPstone ein Speedup über Faktor 4 erzielt werden, wenn eine Parallelisierung für 4 DSPs erfolgt? © H. Falk | 5 - HIR Optimierungen und Transformationen

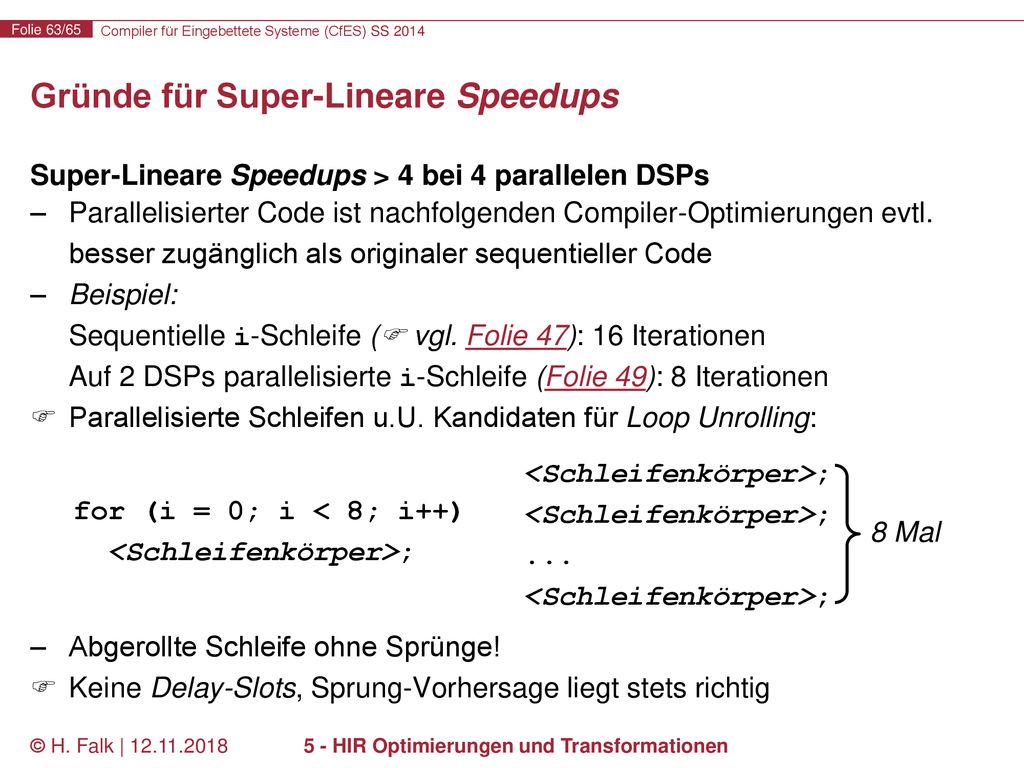

Gründe für Super-Lineare Speedups
Super-Lineare Speedups > 4 bei 4 parallelen DSPs Parallelisierter Code ist nachfolgenden Compiler-Optimierungen evtl. besser zugänglich als originaler sequentieller Code Beispiel: Sequentielle i-Schleife ( vgl. Folie 47): 16 Iterationen Auf 2 DSPs parallelisierte i-Schleife (Folie 49): 8 Iterationen Parallelisierte Schleifen u.U. Kandidaten für Loop Unrolling: Abgerollte Schleife ohne Sprünge! Keine Delay-Slots, Sprung-Vorhersage liegt stets richtig <Schleifenkörper>; ... for (i = 0; i < 8; i++) <Schleifenkörper>; 8 Mal © H. Falk | 5 - HIR Optimierungen und Transformationen

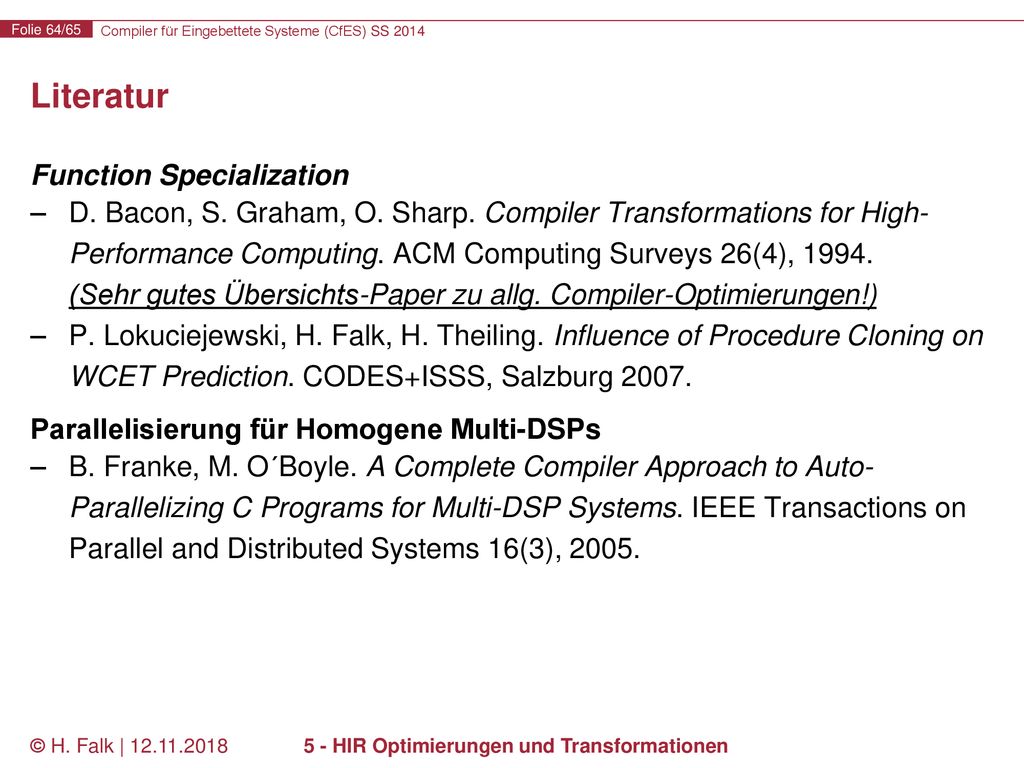

Literatur Function Specialization D. Bacon, S. Graham, O. Sharp. Compiler Transformations for High-Performance Computing. ACM Computing Surveys 26(4), (Sehr gutes Übersichts-Paper zu allg. Compiler-Optimierungen!) P. Lokuciejewski, H. Falk, H. Theiling. Influence of Procedure Cloning on WCET Prediction. CODES+ISSS, Salzburg 2007. Parallelisierung für Homogene Multi-DSPs B. Franke, M. O´Boyle. A Complete Compiler Approach to Auto-Parallelizing C Programs for Multi-DSP Systems. IEEE Transactions on Parallel and Distributed Systems 16(3), 2005. © H. Falk | 5 - HIR Optimierungen und Transformationen

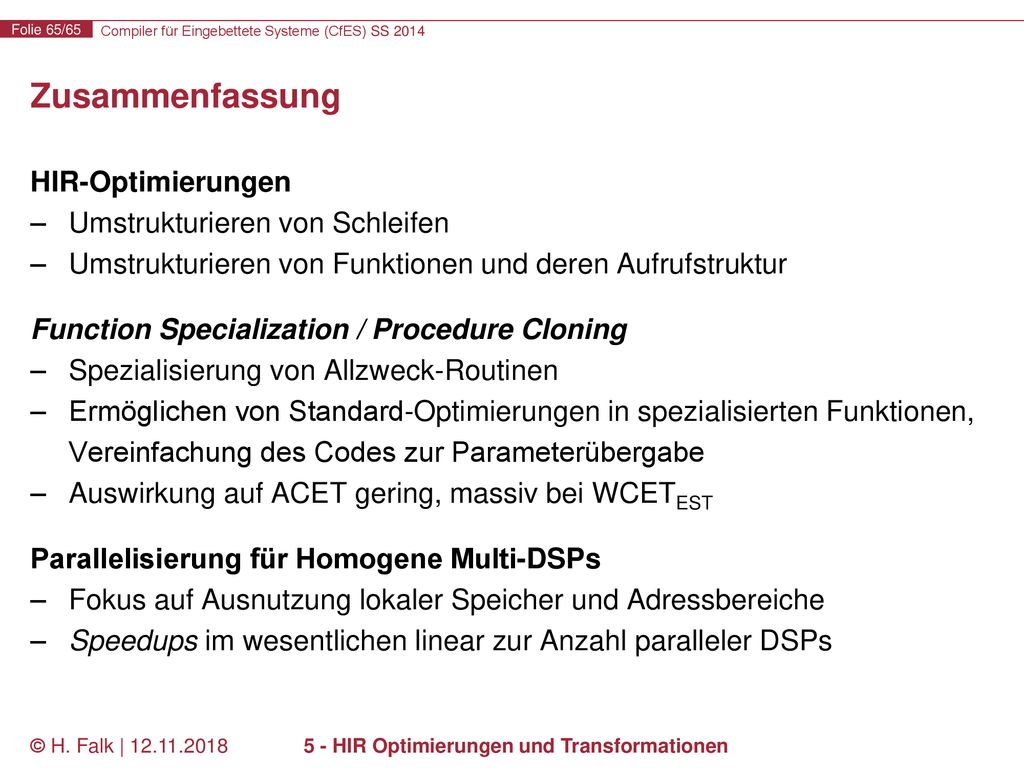

Zusammenfassung HIR-Optimierungen Umstrukturieren von Schleifen Umstrukturieren von Funktionen und deren Aufrufstruktur Function Specialization / Procedure Cloning Spezialisierung von Allzweck-Routinen Ermöglichen von Standard-Optimierungen in spezialisierten Funktionen, Vereinfachung des Codes zur Parameterübergabe Auswirkung auf ACET gering, massiv bei WCETEST Parallelisierung für Homogene Multi-DSPs Fokus auf Ausnutzung lokaler Speicher und Adressbereiche Speedups im wesentlichen linear zur Anzahl paralleler DSPs © H. Falk | 5 - HIR Optimierungen und Transformationen
