2 Michael Korp Technical Evangelist Microsoft Deutschland GmbH
11/12/2018 1:05 AM Virtualisierung mit dem Windows Server 2008 { erfolgreich sein mit Hyper-V } Michael Korp Technical Evangelist Microsoft Deutschland GmbH © 2007 Microsoft Corporation. All rights reserved. Microsoft, Windows, Windows Vista and other product names are or may be registered trademarks and/or trademarks in the U.S. and/or other countries. The information herein is for informational purposes only and represents the current view of Microsoft Corporation as of the date of this presentation. Because Microsoft must respond to changing market conditions, it should not be interpreted to be a commitment on the part of Microsoft, and Microsoft cannot guarantee the accuracy of any information provided after the date of this presentation. MICROSOFT MAKES NO WARRANTIES, EXPRESS, IMPLIED OR STATUTORY, AS TO THE INFORMATION IN THIS PRESENTATION.

3 Themen Virtualisierung und der Windows Server
Was ist anders, als bisher Architektur der Server Virtualisierung Hyper-V und die Hardware

4 Windows Server 2008 Positionierung
Virtualisierung Web Sicherheit Windows Server Virtualization Terminal Services RemoteApp™ Terminal Services Gateway Internet Information Services 7.0 Windows SharePoint Services Windows Media Services Network Access Protection Read-Only Domain Controller Federated Rights Management Starkes Fundament für alle Einsatzbereiche Management Server Manager Windows PowerShell™ Windows Deployment Services Reliability Server Core Next Generation Networking High Availability Clustering

5 Windows Server 2008 : Die sieben Lösungsszenarien
Virtualisierung Server- virtualisierung Präsentations- virtualisierung Web Web- und Anwendungs- plattform Sicherheit Sicherheit und Richtlinien- durchsetzung Starkes Fundament für alle Einsatzbereiche Server -verwaltung Zweigstellen- anbindung Hoch- verfügbarkeit

6 Vollständiges Virtualisierungsportfolio
Ein umfassendes Paket aus Virtualisierungsprodukten – vom Rechenzentrum bis hin zum Desktop. Einsetzbar für virtuelle und physische Elemente und über eine einheitliche Plattform verwaltbar. Präsentations-virtualisierung Servervirtualisierung Verwaltung Anwendungs-virtualisierung Desktop-virtualisierung

7 Server-Virtualisierung
Herausforderungen Niedriger Auslastungs- grad von Servern Hohe Stromkosten Komplexe Verwaltung von physikalischen und virtuellen Servern Hardwareabhängigkeiten bei Legacy-Systemen Betriebssystem- abhängigkeiten von Legacy-Applikationen 32 & x64 Bit HW Windows Server 2003 Virtual Server 2005 R2 VM 2 VM 3 x64 Bit HW & AMD-V/Intel VT WinSrv2008 Hypervisor VM 1 “Parent” VM 2 “Child” VM 3 “Child” Virtual Hard Disks (VHD)

8 Windows Server Virtualization
Mehr Skalierbarkeit und Leistung 32 bit und x64 bit Guest- Support X64 bit Host-Support SMP-Support Gesteigerte Verlässlichkeit und Sicherheit durch minimale Trusted Code Base Bessere Flexibilität und Handhabung Einheitliche Verwaltungs-umgebung für physikalische und virtuelle Maschinen P2V-Migration mit intelligentem Deployment 32 & x64 Bit HW Windows Server 2003 Virtual Server 2005 R2 VM 2 VM 3 x64 Bit HW & AMD-V/Intel VT WinSrv2008 Hypervisor VM 1 “Parent” VM 2 “Child” VM 3 “Child” Virtual Hard Disks (VHD)

9 Hypervisor: Funktionsweise
Synonym für Virtual Machine Monitor (VMM) 2 Typen: Typ 1-VMM: Setzt auf Hardware auf Typ 2-VMM: Setzt auf Betriebssystem auf Überwachung und Steuerung des Zugriffs auf physikalische Ressourcen

10 Hypervisor : Funktionsweise
Monolithischer Hypervisor Einfacher als ein moderner Kernel, aber immer noch komplex Enthält eigenes Treibermodell Microkernel Hypervisor Einfache Partitionierungs- funktionalität Erhöhte Verfügbarkeit und minimierte Trusted Code Base Kein 3rd Party Code Treiber außerhalb des Hypervisors VM 2 (“Child”) VM 3 (“Child”) VM 1 (“Admin”) VM 2 VM 3 VM 1 (“Parent”) Virtual- ization Stack Hypervisor Drivers Drivers Drivers Drivers Drivers Drivers Drivers Drivers Drivers Drivers Drivers Hypervisor Drivers Hardware Hardware

11 Architekturüberblick (1/2)
Bereitgestellt von: Architekturüberblick (1/2) OS Windows Server Virtualization ISV / IHV / OEM Microsoft / XenSource Parent-Partition Child-Partitionen VM-Service WMI-Provider VM Worker Processes Applications Applications Applications User- Mode Windows Server 2008 VSP Windows Kernel Windows Server 2003, 2008 Windows Kernel VSC Non-Hypervisor Aware OS Xen-Enabled Linux Kernel Linux VSC Hypercall Adapter Kernel- Mode VMBus VMBus Emulation VMBus Windows Hypervisor “Designed for Windows” Server Hardware

12 Architekturüberblick (2/2)
Parent-Partition Child-Partitionen Provided by: Windows ISV OEM Virtualization Virtualization Stack VM-Worker- Processes VM-Service WMI-Provider Applications User-Mode Virtualization Service Clients (VSCs) Windows Kernel Enlightenments VMBus Virtualization Service Providers (VSPs) Windows Kernel Server Core IHV- Drivers Kernel-Mode Windows Hypervisor “Designed for Windows” Server Hardware with PVE

13 Netzwerkverbindung (Heartbeat)
Quick Migration VHDs auf SAN Storage- Verbindung Netzwerkverbindung (Heartbeat) Virtuelle Maschine speichern Storage-Verbindung von einem Virtualization-Server zum anderen verlegen Wiederherstellung der virtuellen Maschine

14 Failover-Clustering Neuer Validation Wizard
Heartbeat Active Node Passive Node Neuer Validation Wizard Verbessertes und vereinfachtes Cluster-Setup Verbesserung der Stabilität– kein Single Point of Failure Möglichkeit geografisch verteilter Cluster

15 Windows Server 2008 Server Core
Security, TCP/IP, File Systems, RPC und weitere Core Server Sub-Systeme WSv AD DS DHCP AD LDS DNS GUI, CLR, Shell, IE, OE, etc. Media File Print IIS

16 Demo { Hyper-V im Einsatz } 11/12/2018 1:05 AM
© 2007 Microsoft Corporation. All rights reserved. Microsoft, Windows, Windows Vista and other product names are or may be registered trademarks and/or trademarks in the U.S. and/or other countries. The information herein is for informational purposes only and represents the current view of Microsoft Corporation as of the date of this presentation. Because Microsoft must respond to changing market conditions, it should not be interpreted to be a commitment on the part of Microsoft, and Microsoft cannot guarantee the accuracy of any information provided after the date of this presentation. MICROSOFT MAKES NO WARRANTIES, EXPRESS, IMPLIED OR STATUTORY, AS TO THE INFORMATION IN THIS PRESENTATION.

17 Oliver Mark Principal Enterprise Architect Intel Deutschland GmbH
11/12/2018 1:05 AM { zum Motor… } vom Hersteller Oliver Mark Principal Enterprise Architect Intel Deutschland GmbH © 2007 Microsoft Corporation. All rights reserved. Microsoft, Windows, Windows Vista and other product names are or may be registered trademarks and/or trademarks in the U.S. and/or other countries. The information herein is for informational purposes only and represents the current view of Microsoft Corporation as of the date of this presentation. Because Microsoft must respond to changing market conditions, it should not be interpreted to be a commitment on the part of Microsoft, and Microsoft cannot guarantee the accuracy of any information provided after the date of this presentation. MICROSOFT MAKES NO WARRANTIES, EXPRESS, IMPLIED OR STATUTORY, AS TO THE INFORMATION IN THIS PRESENTATION.

18 Intel® Virtualisierungs-Plattform
11/12/2018 1:05 AM Intel® Virtualisierungs-Plattform Oliver Mark Principal Enterprise Architect Intel Deutschland GmbH © 2007 Microsoft Corporation. All rights reserved. Microsoft, Windows, Windows Vista and other product names are or may be registered trademarks and/or trademarks in the U.S. and/or other countries. The information herein is for informational purposes only and represents the current view of Microsoft Corporation as of the date of this presentation. Because Microsoft must respond to changing market conditions, it should not be interpreted to be a commitment on the part of Microsoft, and Microsoft cannot guarantee the accuracy of any information provided after the date of this presentation. MICROSOFT MAKES NO WARRANTIES, EXPRESS, IMPLIED OR STATUTORY, AS TO THE INFORMATION IN THIS PRESENTATION.

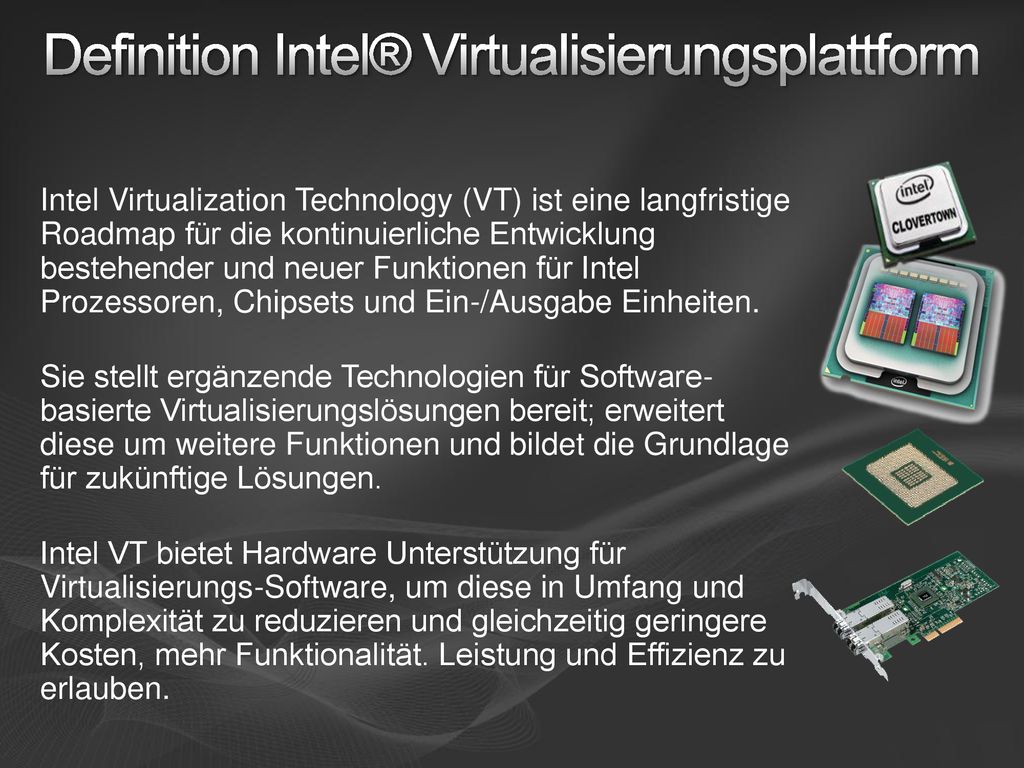

19 Definition Intel® Virtualisierungsplattform
Intel Virtualization Technology (VT) ist eine langfristige Roadmap für die kontinuierliche Entwicklung bestehender und neuer Funktionen für Intel Prozessoren, Chipsets und Ein-/Ausgabe Einheiten. Sie stellt ergänzende Technologien für Software-basierte Virtualisierungslösungen bereit; erweitert diese um weitere Funktionen und bildet die Grundlage für zukünftige Lösungen. Intel VT bietet Hardware Unterstützung für Virtualisierungs-Software, um diese in Umfang und Komplexität zu reduzieren und gleichzeitig geringere Kosten, mehr Funktionalität. Leistung und Effizienz zu erlauben.

20 Übersicht Intel® Virtualisierungsplattform
Multicore-Technik (Prozessor) Neue Intel® Core™ Mikroarchitektur Überragende Rechen- und Virtualisierungsleistung Intel® VT-x & VT-i (Prozessor) Hardwareunterstützung für einfachere und stabile Virtualisierung Auch künftig neue Fortschritte und Erweiterungen Intel® VT FlexMigration Unterstützung von Live Migrationen von VMs über mehrere Intel® Core Prozessor Generationen Intel® VT-d (Chipsatz) Zuverlässigkeit und Sicherheit durch Isolation von Funktionseinheiten Hohe I/O-Leistung mit direkter Einheitenzuweisung Intel® I/OAT (Netzwerkschnittstelle und Chipsatz) Geringer CPU-Overhead Effiziente VM-Migration mit Datenbeschleuniger-Unterstützung Verbesserte Netzwerkschnittstellentechnik mit VMDq Höhere Netzwerkleistung und geringere CPU-Belastung Effizientes „End-Point-Sharing“

21 Intel® Quadcore Prozessoren
Multicore-Technik (Prozessor) Neue Intel® Core™ Mikroarchitektur Überragende Rechen- und Virtualisierungsleistung TPC*-C SAP*-SD 2-Tier SPECint*_rate_base20 06 SPECjbb*2005 Online Transaction Processing - Database Enterprise Resource planning General Purpose Enterprise E-Commerce with Java 2.47 Higher is better Higher is better Higher is better Higher is better 1.92 1.78 1.55 ProLiant DL580 G5* ProLiant DL580 G5* System x3850 M2 PRIMERGY RX600 S2* Opt 8220SE Xeon 7150 Xeon 7350 2.80 GHz DC 3.50 GHz DC 2.93 GHz QC Opt 8222SE Xeon 7140 Xeon 7350 3.00 GHz DC 3.40 GHz DC 2.93 GHz QC Opt 8222SE Xeon 7140 Xeon 7350 3.00 GHz DC 3.40 GHz DC 2.93 GHz QC Opt 8222SE Xeon 7140 Xeon 7350 3.00 GHz DC 3.40 GHz DC 2.93 GHz QC Data Source: AMD data based on Published results. Intel data based on published and submitted results as of September 5, See backup for details

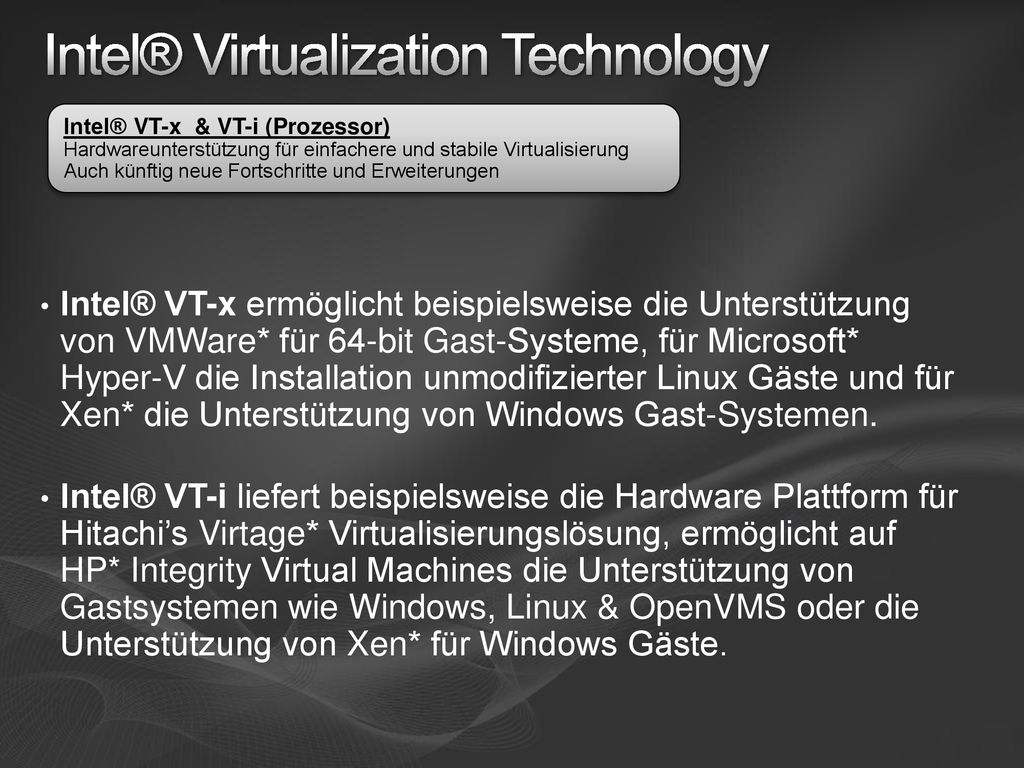

22 Intel® Virtualization Technology
Intel® VT-x & VT-i (Prozessor) Hardwareunterstützung für einfachere und stabile Virtualisierung Auch künftig neue Fortschritte und Erweiterungen Intel® VT-x ermöglicht beispielsweise die Unterstützung von VMWare* für 64-bit Gast-Systeme, für Microsoft* Hyper-V die Installation unmodifizierter Linux Gäste und für Xen* die Unterstützung von Windows Gast-Systemen. Intel® VT-i liefert beispielsweise die Hardware Plattform für Hitachi’s Virtage* Virtualisierungslösung, ermöglicht auf HP* Integrity Virtual Machines die Unterstützung von Gastsystemen wie Windows, Linux & OpenVMS oder die Unterstützung von Xen* für Windows Gäste.

23 Intel® VT for Direct I/O
Intel® I/OAT (Netzwerkschnittstelle und Chipsatz) Geringer CPU-Overhead Effiziente VM-Migration mit Datenbeschleuniger-Unterstützung Intel®Virtualization Technology for Directed I/O ist eine Hardware Erweiterung für die Virtualisierung von Input und Output als Bestandteile der Chipsatzes. Es definiert einer Architektur für DMA remapping zur Erhöhung der Systemzuverlässigkeit, erhöht die Sicherheit und ermöglicht direkte Zuordnung von I/O Geräten zu unmodifizierten oder para-virtualisierten VMs.

24 Intel® Virtual Machine Device Queue
Intel® I/OAT (Netzwerkschnittstelle und Chipsatz) Geringer CPU-Overhead Effiziente VM-Migration mit Datenbeschleuniger-Unterstützung Virtual Machine Device Queue ist eine Hardware-basierte Erweiterung im Netzwerkkarten-Controller zur Beschleunigung von I/O Verarbeitung in virtualisierten Umgebungen. Gleichzeitig wird der Prozessor von Netzwerkspezifischen Aufgaben entlastet. Die Technologie kann sowohl in Netzwerkkarten als auch z.b. Storage Anbindungen verwendet werden.

25 Intel® VT FlexMigration
Unterstützung von Live Migrationen von VMs über mehrere Intel® Core Prozessor Generationen Mittels FlexMigration ist es möglich einen einzigen Virtualisierungs-Pool über mehrere Generation von Intel® Xeon® Prozessoren zu bilden1. Quad-Core Dual-Core 4p 2p 1p Quad-Core Dual-Core 4p 2p 1p Multi-Core 45nm+ 4p 2p 1p Aktuelle Intel Core™ Plattformen Zukünftige Intel Plattformen 1Backward compatibility for live VM migration also exists with current dual-core Intel® Core™ microarchitecture products (Xeon 5100 and Xeon 3000) and forward compatibility with future dual and multi-core processors. Contact your preferred VMM vendor for support requirements. All future products, dates, and figures are preliminary and are subject to change without any notice.

26 Intel® Virtualization Technology Platform
VM0 VM0 VM1 VM2 VM2 VMn … Virtuelle Machinen Apps Apps Apps Apps OS OS OS OS Höhere VMM Funktionen: Resourcen Erkennung / Rpvosionierung / Scheduling / User Interface VM Manager (a.k.a., hypervisor) Prozessor Virtualisierung Memory Virtualisierung I/O Device Virtualisierung Ring Deprivileging Binary Translation Page-table Shadowing I/O DMA Remapping Interrupt Remapping I/O Device Emulation VT-x bzw VT-I Konfiguration EPT Konfiguration DMA und Interrupt Remap Konfiguration CPU0 CPU0 Speicher Physikalische Plattform VT-x CPUn CPUn PCI SIG VMDq EPT VT-d VT-i Netzwerk Prozessoren Memory I/O Geräte Gesamtheitliche Plattform für maximale Flexibilität ohne Sackgassen

27 Intel® VT Platform Roadmap
Entwicklungen Geplante Feature für VT-x: Interrupt-Remapping Support – Isolation und Remapping/Rerouting von Interrupts Queued-Invalidation Support – Batch-Verarbeitung für DMA-Translations Support for PCI-SIG I/O Virtualization Standards – Caching von DMA Zugriffen in PCIe endpoints Extended Page Tables (EPT) – HW Unterstützung für virt. Page Tables Virtual Processor IDs (VPID) Guest Preemption Timer Performance-Acceleration IT-Nutzung Funktionalität Ständige Verbesserungen der Architektur Hauptsächlich Konsolidierung, Tests und Entwicklung VT 2. Gen., VT-d: Verbesserte Spei-chersegmentierung DMA-Remapping I/O-Einheiten-Zuweisung Archit.-Verbesserungen Einfachere, effizientere VMMs Hardw.-Unterst. für virtualisierte Umgebungen Nur Software Effizientere Wiederherstellung nach Notfällen, dynamische Ausfallsicherung und Load-Balancing-Fkt. … zukünftig seit 2005 zuvor Kontinuierliche Weiterentwicklung und Umsetzung über alle Plattformen All future products, dates, and figures are preliminary and are subject to change without any notice.

28 Intel® Ansatz zur Energie Effizienz
45nm Fertigung 1,5 -3 fache Leistung 50/80-W-Quadcore-Prozessoren Mehr Leistung – weniger Platz und Strom Demand Based Switching Verbesserte I/O- u. Speichertechnik Flexible Migration Gesteigerte Effizienz im Server Packungsdichte Optimierte Tools (NM & DC Manager) Schwell- und Grenzwerte (Server/Rack) Platz-/Rack- Optimierung VM Balancing Regelbasierte Lastverteilung 20+ kW/Rack Power Management Industrie Unterstützung Unterstützung zur Einhaltung von Vorgaben, z.b. Energy Star Spezielle Programme für den Einsatz von Virtualisierung Aktive Beteiligung an diversen Gremien, z.b. PMbus Gesamtheitlicher Ansatz zur Optimierung von Energie Effizienz

29

30 Ressourcen zur Virtualisierung
11/12/2018 1:05 AM Ressourcen zur Virtualisierung Virtualisierung bei Microsoft (engl.) System Center Virtual Machine Manager Virtual Server 2005 R2 SP1 Virtual PC tualpc Windows Server 2008 Virtualisierung (Hypervisor) © 2005 Microsoft Corporation. All rights reserved. This presentation is for informational purposes only. Microsoft makes no warranties, express or implied, in this summary.
