1 Was in einem Auto steckt - Automobilelektronik testen
6. Wiener Töchtertag Was in einem Auto steckt - Automobilelektronik testen

2 Agenda Vorstellung Wie funktioniert überhaupt ein Fensterheber? Bestandteile Schließkraftbegrenzung Grundsätze Hall Sensor Ripple Counter System Welche Funktionen werden wir testen? Welche Berufe machen bei der Entwicklung mit? Projektablauf – Wann wird getestet?

3 Woraus besteht ein elektrischer Fensterheber?

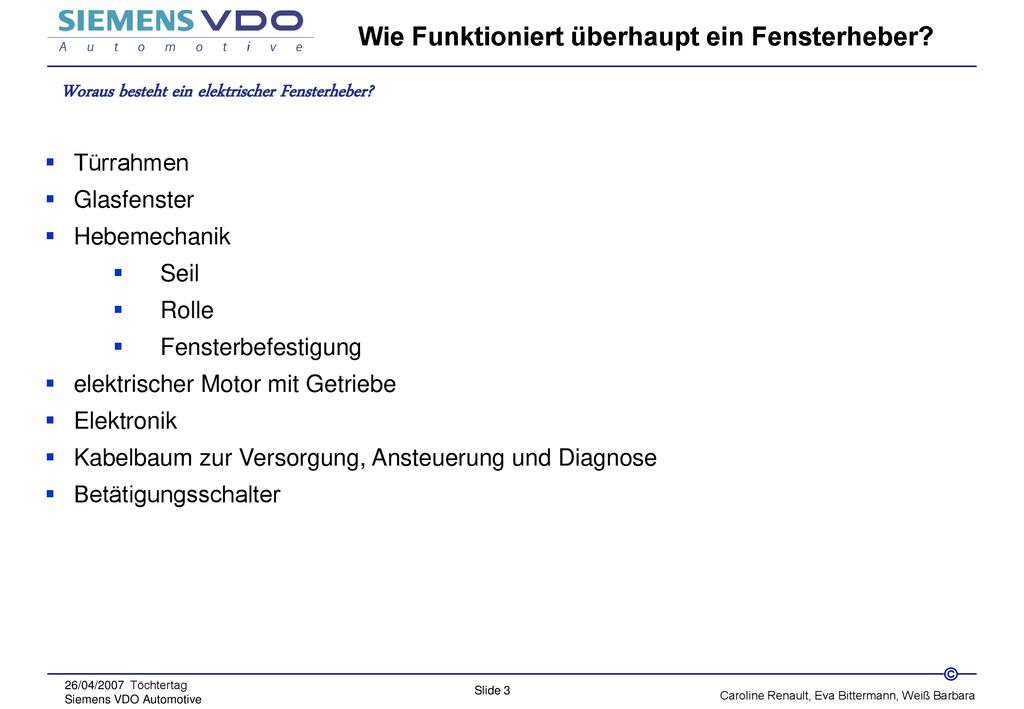

Wie Funktioniert überhaupt ein Fensterheber? Woraus besteht ein elektrischer Fensterheber? Türrahmen Glasfenster Hebemechanik Seil Rolle Fensterbefestigung elektrischer Motor mit Getriebe Elektronik Kabelbaum zur Versorgung, Ansteuerung und Diagnose Betätigungsschalter

4 Wie funktioniert überhaupt ein Fensterheber?

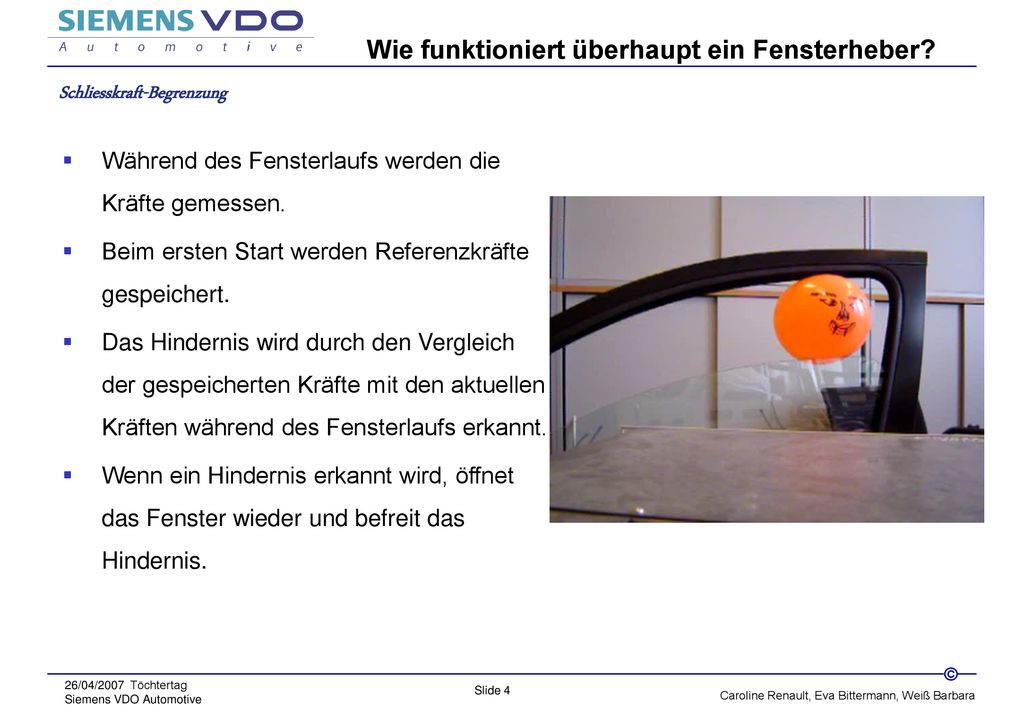

Schliesskraft-Begrenzung Während des Fensterlaufs werden die Kräfte gemessen. Beim ersten Start werden Referenzkräfte gespeichert. Das Hindernis wird durch den Vergleich der gespeicherten Kräfte mit den aktuellen Kräften während des Fensterlaufs erkannt. Wenn ein Hindernis erkannt wird, öffnet das Fenster wieder und befreit das Hindernis.

5 Grundsätze des Einklemmschutzes

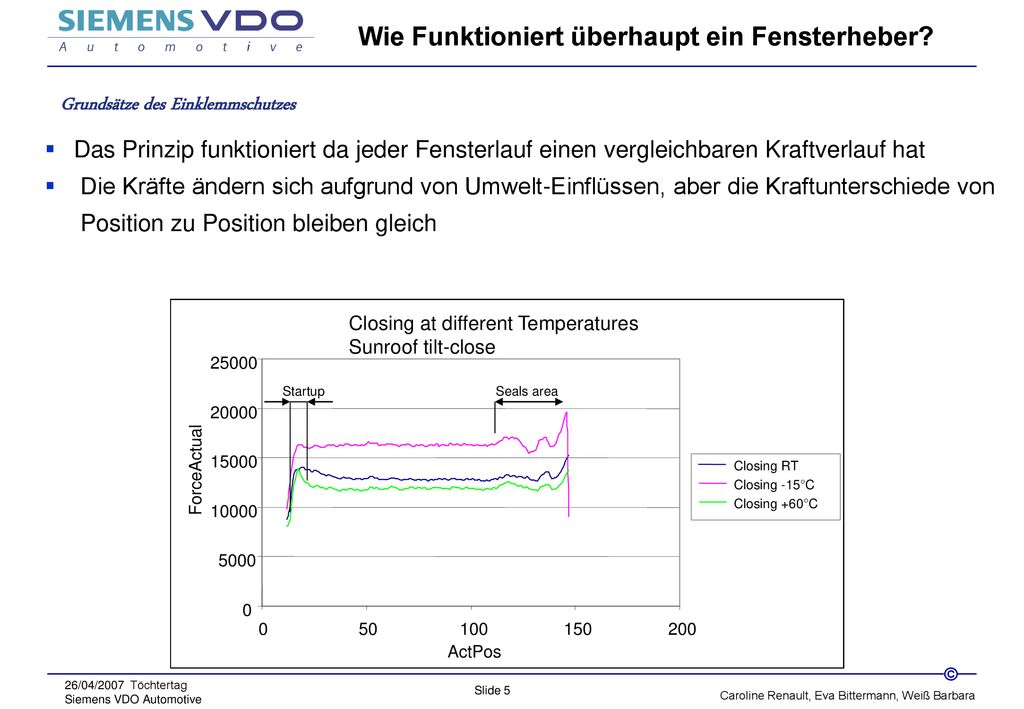

Wie Funktioniert überhaupt ein Fensterheber? Grundsätze des Einklemmschutzes Das Prinzip funktioniert da jeder Fensterlauf einen vergleichbaren Kraftverlauf hat Die Kräfte ändern sich aufgrund von Umwelt-Einflüssen, aber die Kraftunterschiede von Position zu Position bleiben gleich Closing at different Temperatures Sunroof tilt-close 5000 10000 15000 20000 25000 50 100 150 200 ActPos ForceActual Closing RT Closing -15°C Closing +60°C Seals area Startup

6 Wie Funktioniert überhaupt ein Fensterheber?

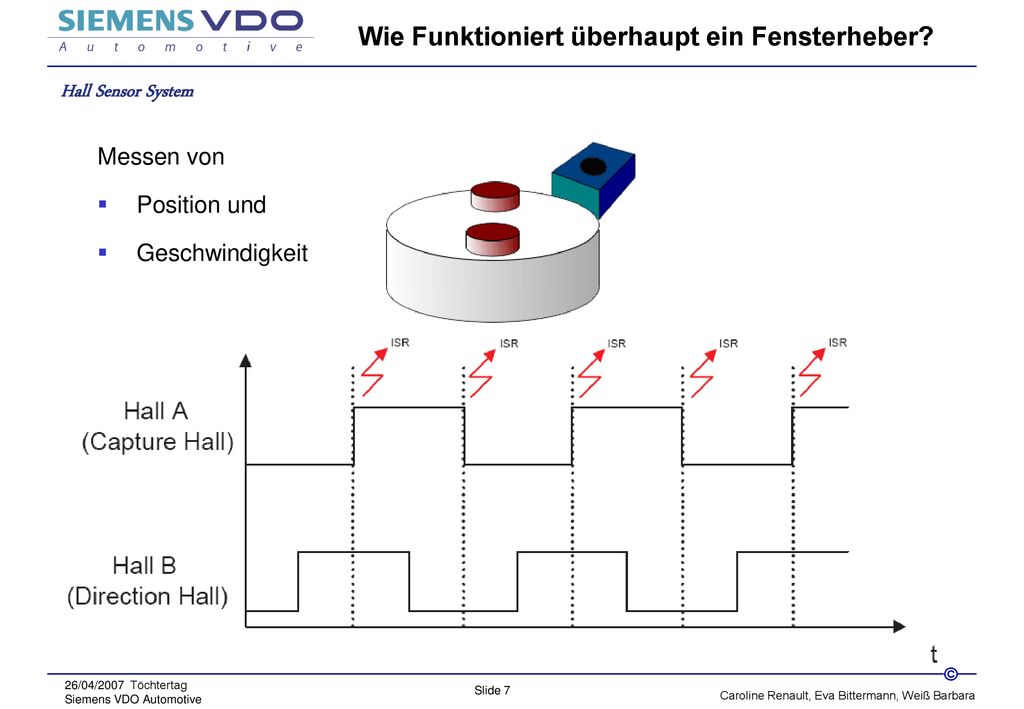

Hall Sensor System Messen von Position und Geschwindigkeit

7 Wie Funktioniert überhaupt ein Fensterheber?

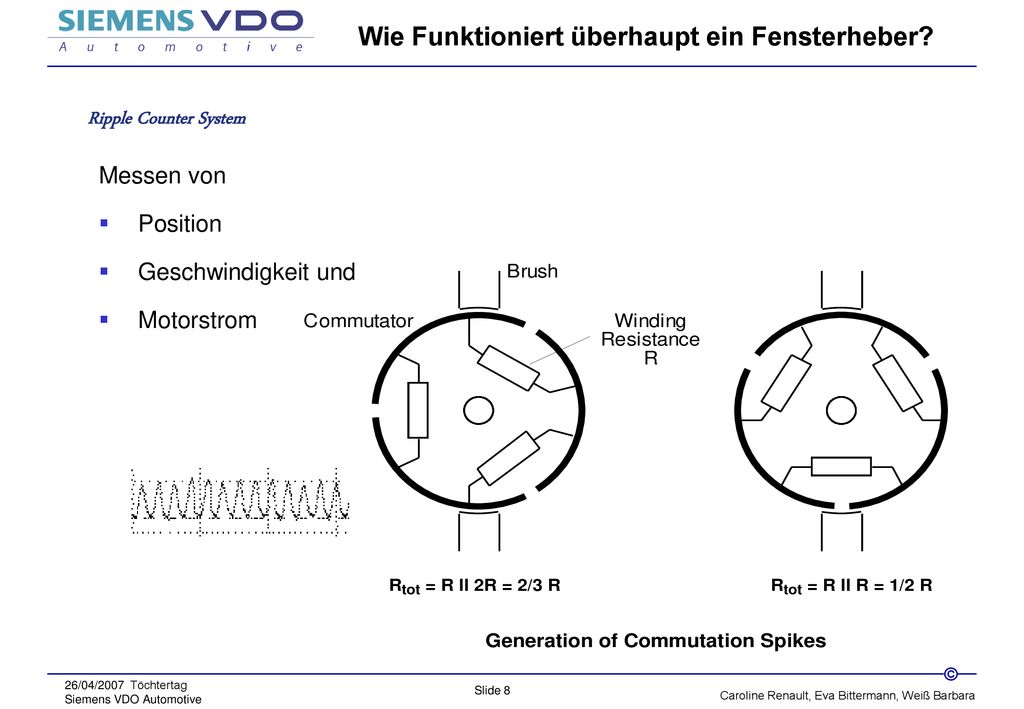

Ripple Counter System Messen von Position Geschwindigkeit und Motorstrom

8 Production Part Approved Product Process Design Released

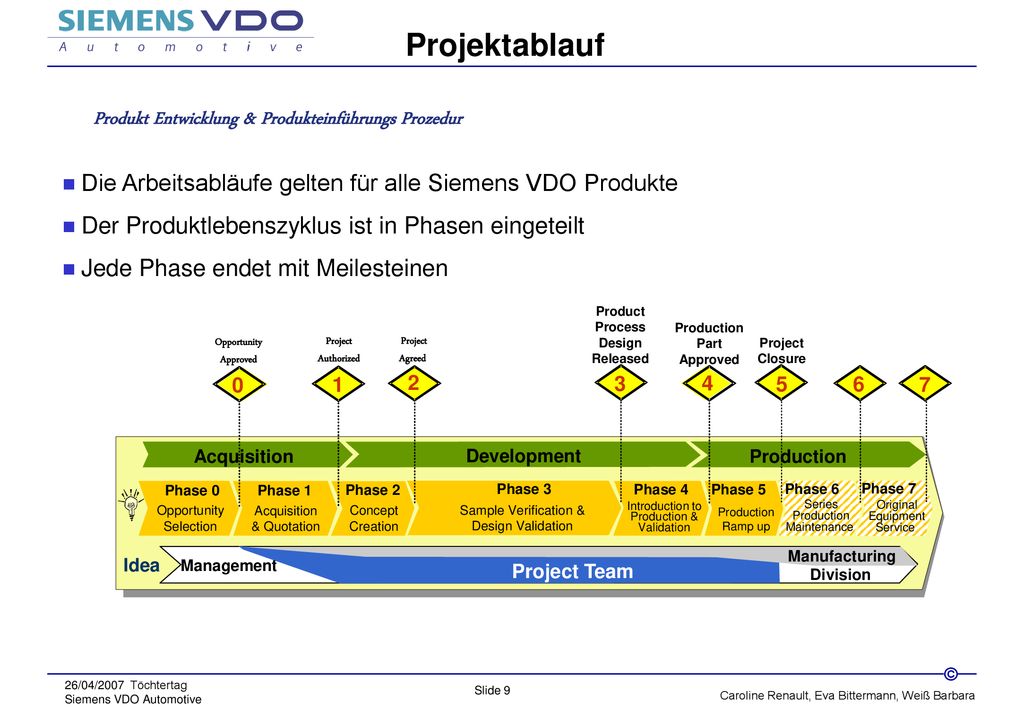

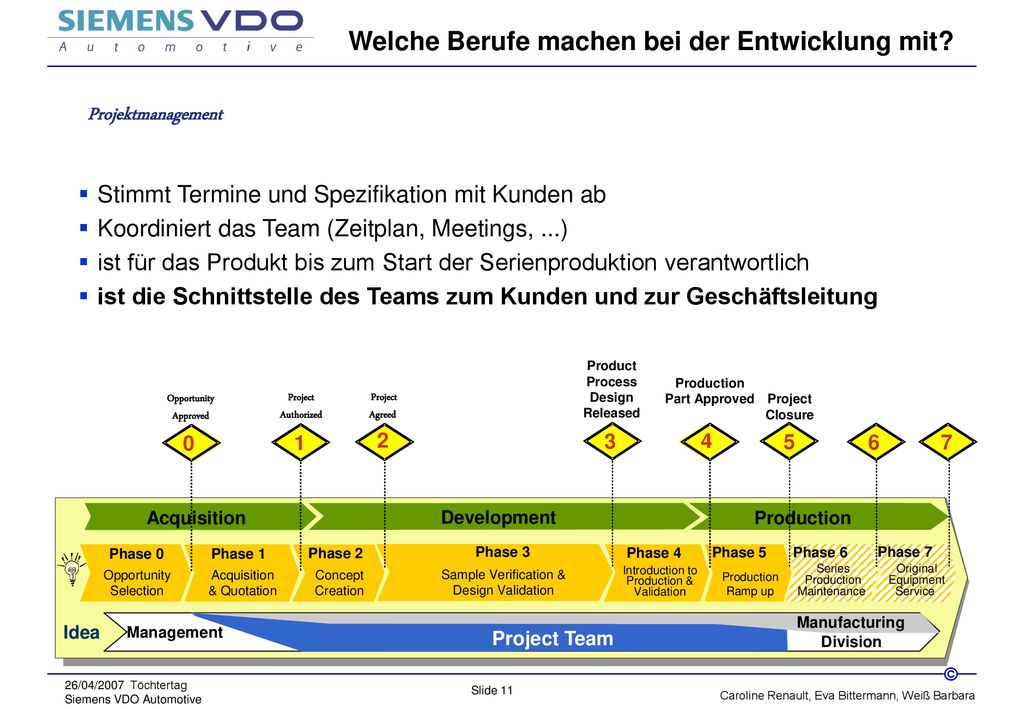

Projektablauf Produkt Entwicklung & Produkteinführungs Prozedur Die Arbeitsabläufe gelten für alle Siemens VDO Produkte Der Produktlebenszyklus ist in Phasen eingeteilt Jede Phase endet mit Meilesteinen Opportunity Approved Phase 0 Opportunity Selection Phase 1 Acquisition & Quotation Phase 2 Concept Creation Phase 3 Sample Verification & Design Validation Phase 5 Production Ramp up Series Production Maintenance Phase 6 Original Equipment Service Phase 7 Project Team Management Manufacturing Division Acquisition Development Production Idea Project Authorized 1 Phase 4 Introduction to Production & Validation 4 Project Agreed 2 3 5 6 7 Project Closure Production Part Approved Product Process Design Released

9 Welche Berufe machen bei der Entwicklung mit?

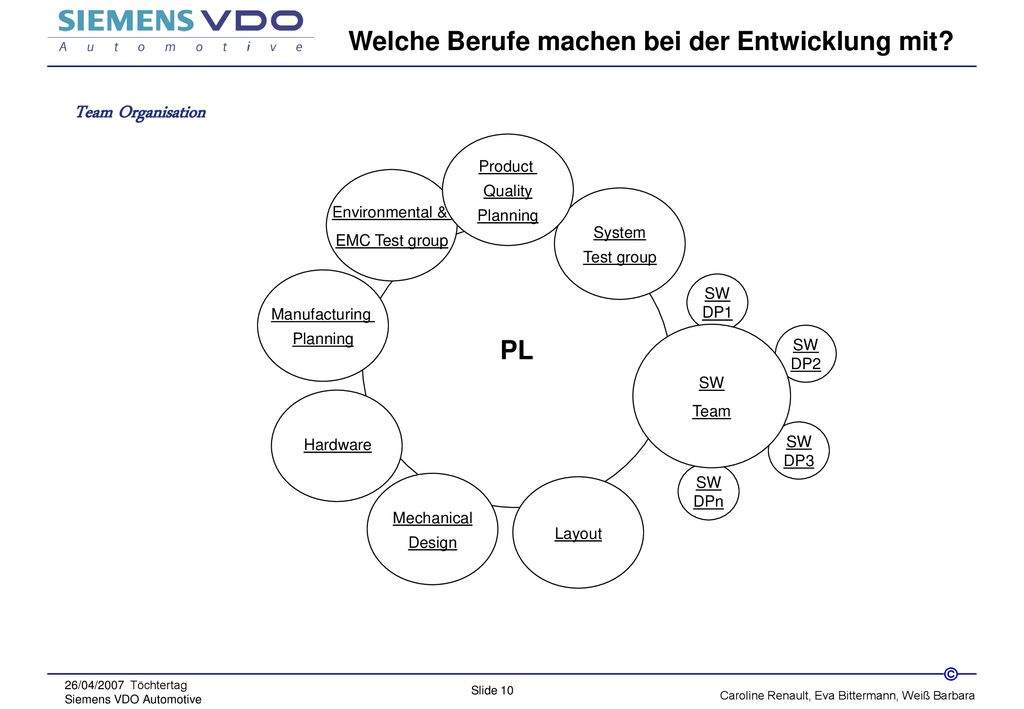

Team Organisation Product Quality Planning Environmental & EMC Test group System Test group PL Manufacturing Planning SW DP1 SW DPn SW DP3 SW DP2 SW Team Hardware Mechanical Design Layout

10 Production Part Approved Product Process Design Released
Welche Berufe machen bei der Entwicklung mit? Projektmanagement Stimmt Termine und Spezifikation mit Kunden ab Koordiniert das Team (Zeitplan, Meetings, ...) ist für das Produkt bis zum Start der Serienproduktion verantwortlich ist die Schnittstelle des Teams zum Kunden und zur Geschäftsleitung Opportunity Approved Phase 0 Opportunity Selection Phase 1 Acquisition & Quotation Phase 2 Concept Creation Phase 3 Sample Verification & Design Validation Phase 5 Production Ramp up Series Production Maintenance Phase 6 Original Equipment Service Phase 7 Project Team Management Manufacturing Division Acquisition Development Production Idea Project Authorized 1 Phase 4 Introduction to Production & Validation 4 Project Agreed 2 3 5 6 7 Project Closure Production Part Approved Product Process Design Released

11 Welche Berufe machen bei der Entwicklung mit?

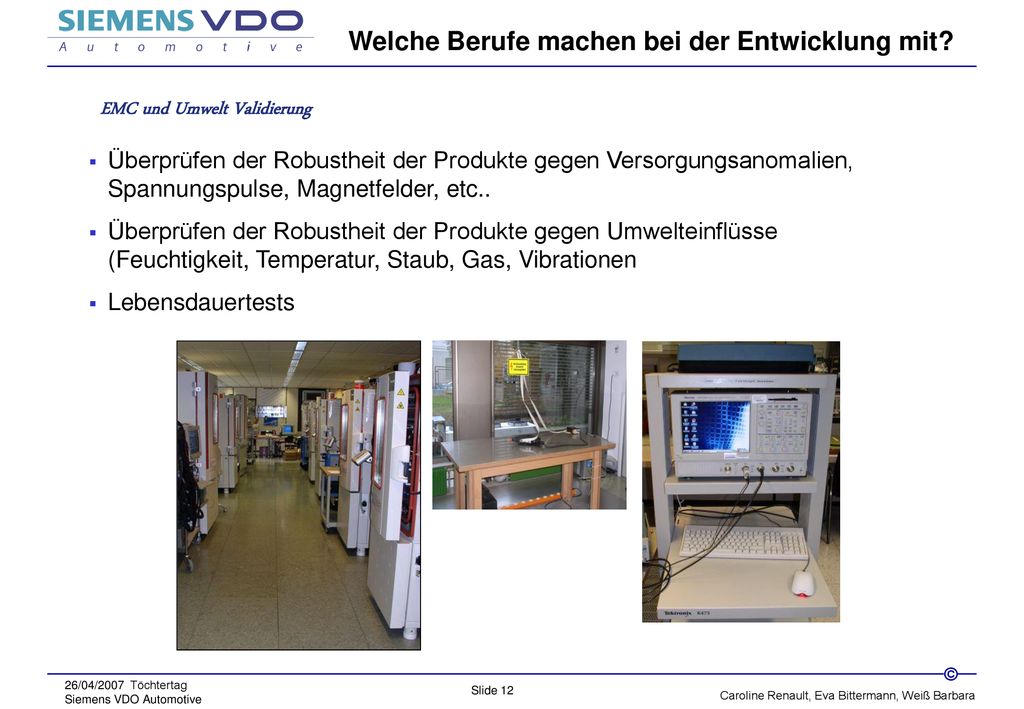

EMC und Umwelt Validierung Überprüfen der Robustheit der Produkte gegen Versorgungsanomalien, Spannungspulse, Magnetfelder, etc.. Überprüfen der Robustheit der Produkte gegen Umwelteinflüsse (Feuchtigkeit, Temperatur, Staub, Gas, Vibrationen Lebensdauertests

12 Welche Berufe machen bei der Entwicklung mit?

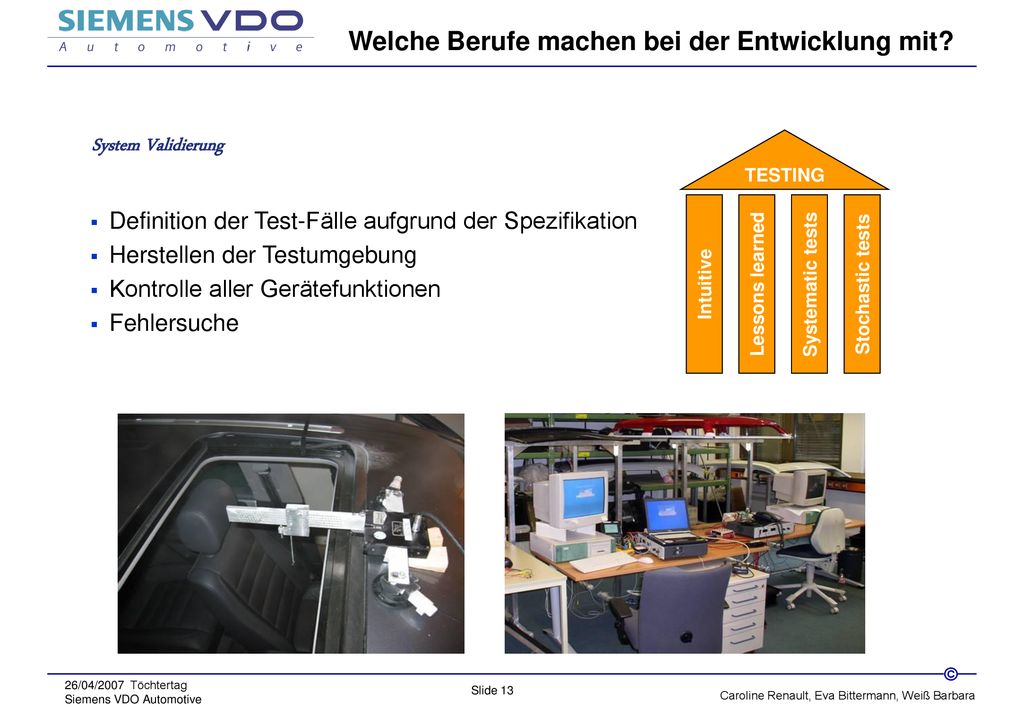

System Validierung TESTING Definition der Test-Fälle aufgrund der Spezifikation Herstellen der Testumgebung Kontrolle aller Gerätefunktionen Fehlersuche Intuitive Lessons learned Systematic tests Stochastic tests

13 SW Integration Testing

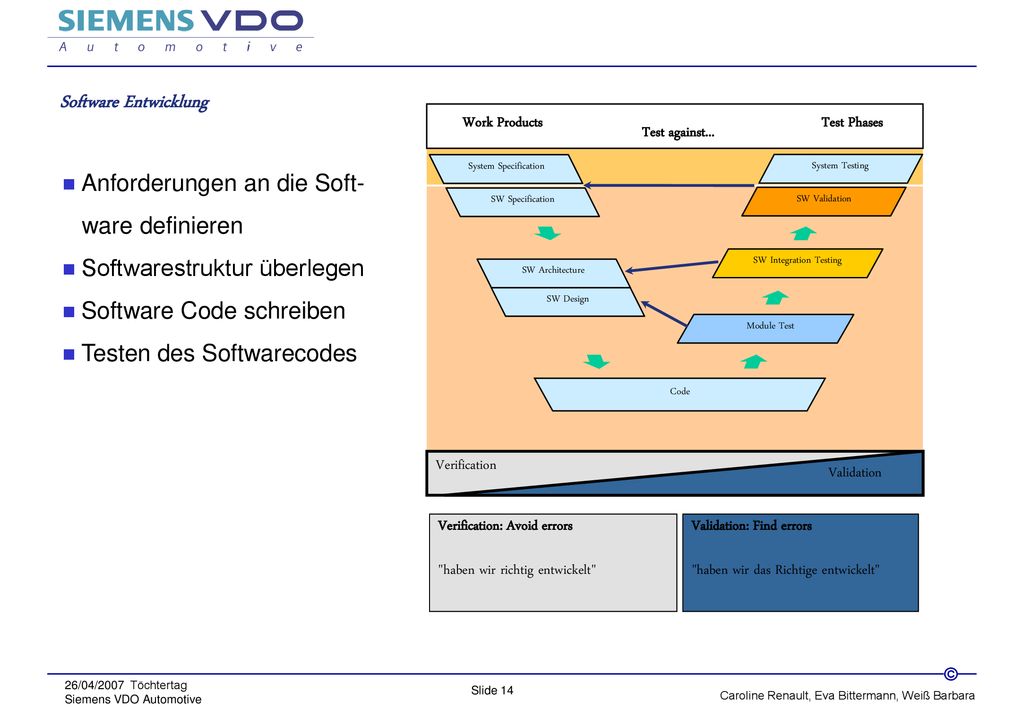

Software Entwicklung Work Products Test Phases Test against... Anforderungen an die Soft- ware definieren Softwarestruktur überlegen Software Code schreiben Testen des Softwarecodes System Specification System Testing SW Specification SW Validation SW Integration Testing SW Architecture SW Design Module Test Code Verification Validation Verification: Avoid errors "haben wir richtig entwickelt" Validation: Find errors "haben wir das Richtige entwickelt"

14 Welche Berufe machen bei der Entwicklung mit?

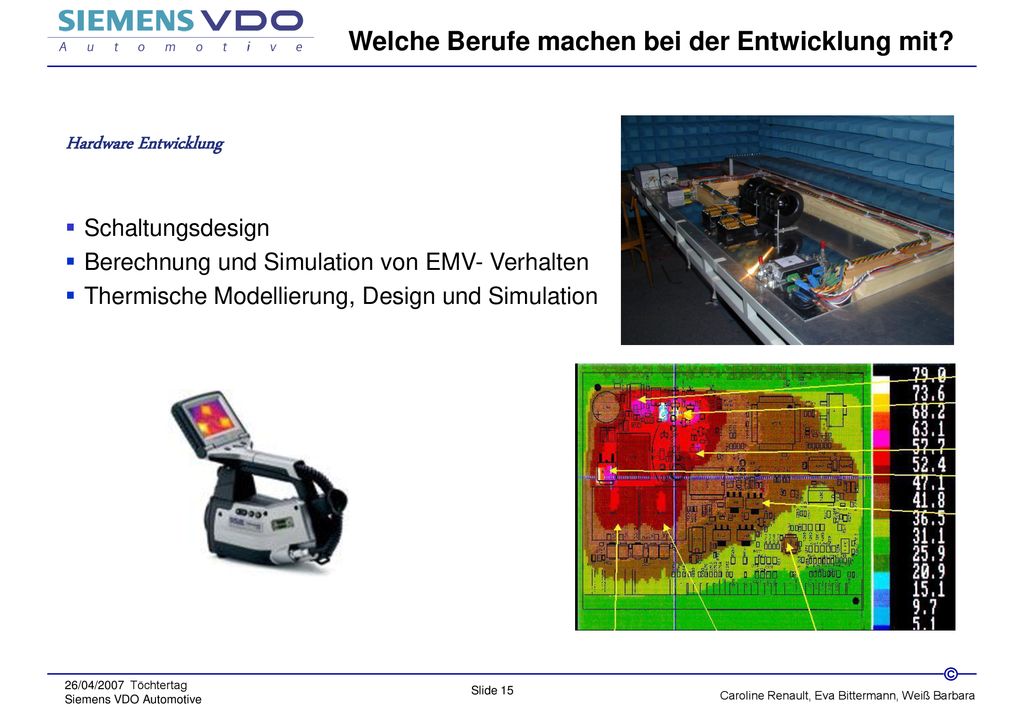

Hardware Entwicklung Schaltungsdesign Berechnung und Simulation von EMV- Verhalten Thermische Modellierung, Design und Simulation

15 Welche Berufe machen bei der Entwicklung mit?

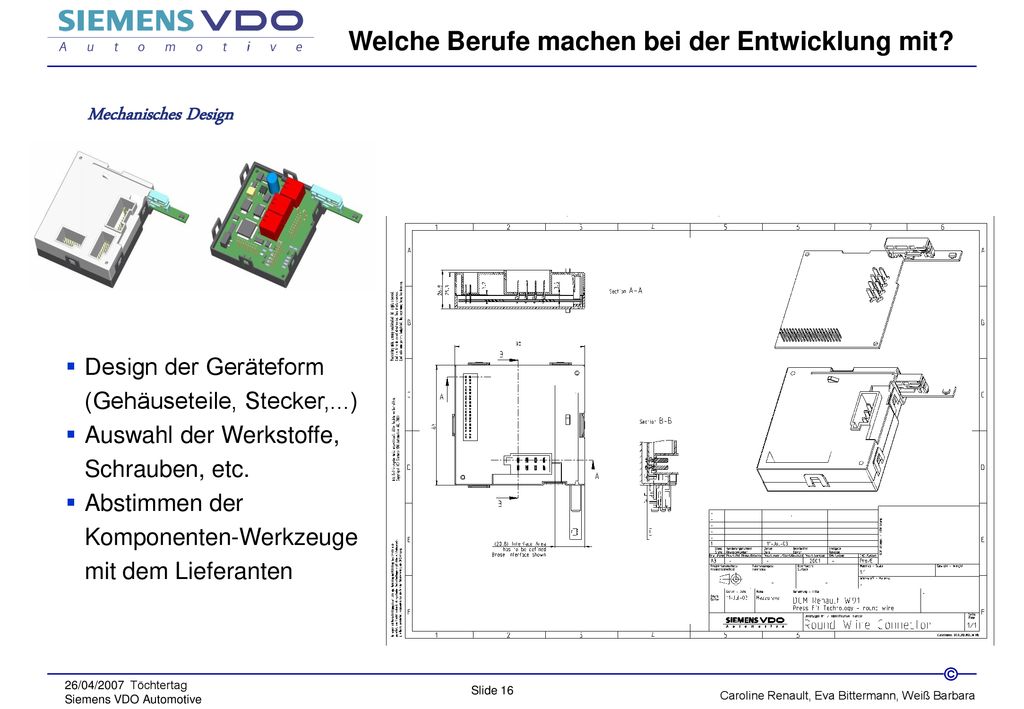

Mechanisches Design Design der Geräteform (Gehäuseteile, Stecker,...) Auswahl der Werkstoffe, Schrauben, etc. Abstimmen der Komponenten-Werkzeuge mit dem Lieferanten

16 Kunde Welche Berufe machen bei der Entwicklung mit? Qualitätsplanung

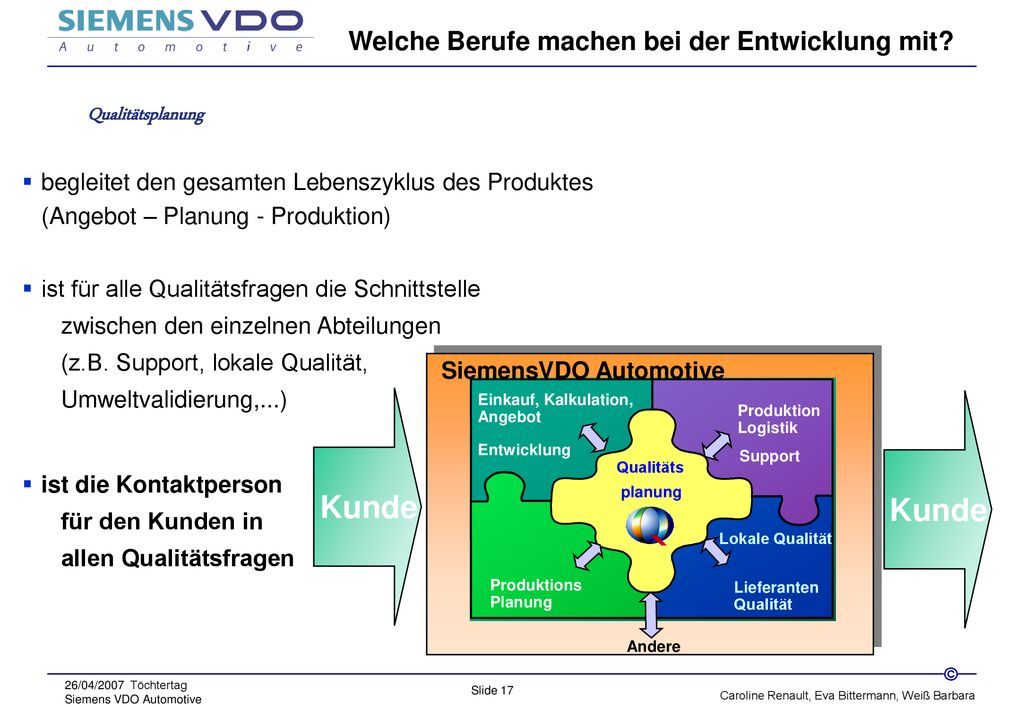

begleitet den gesamten Lebenszyklus des Produktes (Angebot – Planung - Produktion) ist für alle Qualitätsfragen die Schnittstelle zwischen den einzelnen Abteilungen (z.B. Support, lokale Qualität, Umweltvalidierung,...) ist die Kontaktperson für den Kunden in allen Qualitätsfragen Entwicklung Produktions Planung Produktion Logistik Einkauf, Kalkulation, Angebot Qualitäts planung Kunde SiemensVDO Automotive Lokale Qualität Andere Support Lieferanten Qualität

17 Welche Berufe machen bei der Entwicklung mit?

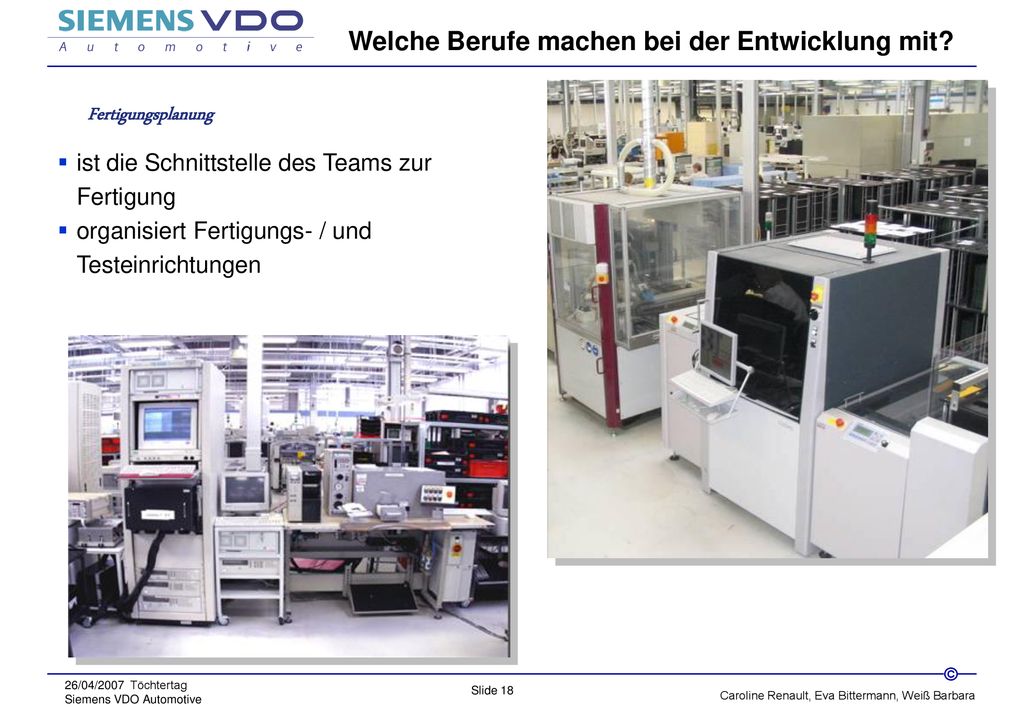

Fertigungsplanung ist die Schnittstelle des Teams zur Fertigung organisiert Fertigungs- / und Testeinrichtungen

18 Welche Berufe machen bei der Entwicklung mit?

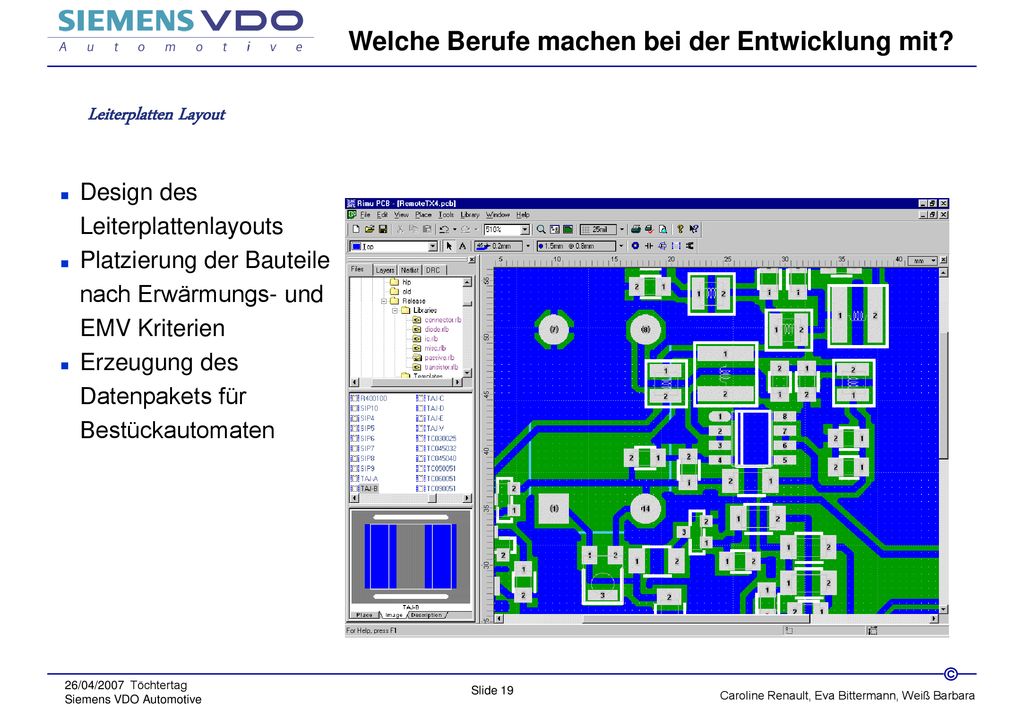

Leiterplatten Layout Design des Leiterplattenlayouts Platzierung der Bauteile nach Erwärmungs- und EMV Kriterien Erzeugung des Datenpakets für Bestückautomaten
