CE-Kennzeichnung für Bodenbeläge

Präsentation zum Thema: "CE-Kennzeichnung für Bodenbeläge"—  Präsentation transkript:

1 CE-Kennzeichnung für Bodenbeläge
nach DIN EN

2 Hintergrundinformationen
CE-Kennzeichnung für Bodenbeläge Hintergrundinformationen Europäische Kommission und europäische Freihandelszone erteilten CEN das Mandat zur Erstellung einer Norm zur europaweit einheitlichen Bewertung von Bodenbelägen » EN 14041: Elastische, textile Bodenbeläge und Laminatböden, wesentliche Eigenschaften Diese Norm legt die Anforderungen hinsichtlich Gesundheit, Sicherheit und Energieeinsparung für folgende Belagsarten fest: » elastische Bodenbeläge aus Kunststoff, Linoleum, Kork oder Gummi, außer lose liegenden Matten. » textile Bodenbeläge, außer lose liegenden Matten und abgepassten Teppichen. » laminierte Bodenbeläge » Paneele für lose Verlegung

3 CE-Kennzeichnung für Bodenbeläge
Weitere Festlegungen durch die Norm: » Prüfverfahren zur Bewertung der Konformität » Anforderungen an die Kennzeichnung und die Etikettierung Sie regelt nicht die Verlegung und Wartung, jedoch sind Hinweise zur Minderung der Rutschgefahr enthalten.

4 Inkrafttreten der CE-Kennzeichnungspflicht
CE-Kennzeichnung für Bodenbeläge Inkrafttreten der CE-Kennzeichnungspflicht » Die CE - Kennzeichnungspflicht gilt für alle seit dem in den Verkehr gebrachten Bodenbeläge entsprechend der EN » Die CE – Kennzeichnung ist auf dem Produkt, auf einem angebrachten Etikett, auf seiner Verpackung oder auf den kommerziellen Begleitpapieren anzubringen. » Die CE – Kennzeichnung muss angebracht sein, bevor das Produkt in den Verkehr kommt.

5 Grundlegende CE-Anforderungen an elastische Bodenbeläge
CE-Kennzeichnung für Bodenbeläge Grundlegende CE-Anforderungen an elastische Bodenbeläge » Brandverhalten allgemein: Prüfnorm: EN ISO Radiant Panel Test gemessen werden: » Brennstrecke bis zum Erlöschen der Flamme » kritischer Wärmestrom (notwendige Energie zum Erhalten der Flamme) » Rauchgasdichte in der Abluft gemessen ( s1:  750% x min, s2 : > 750% x min ) Klassifizierung: EN : Mindestanforderung für CE : Efl X

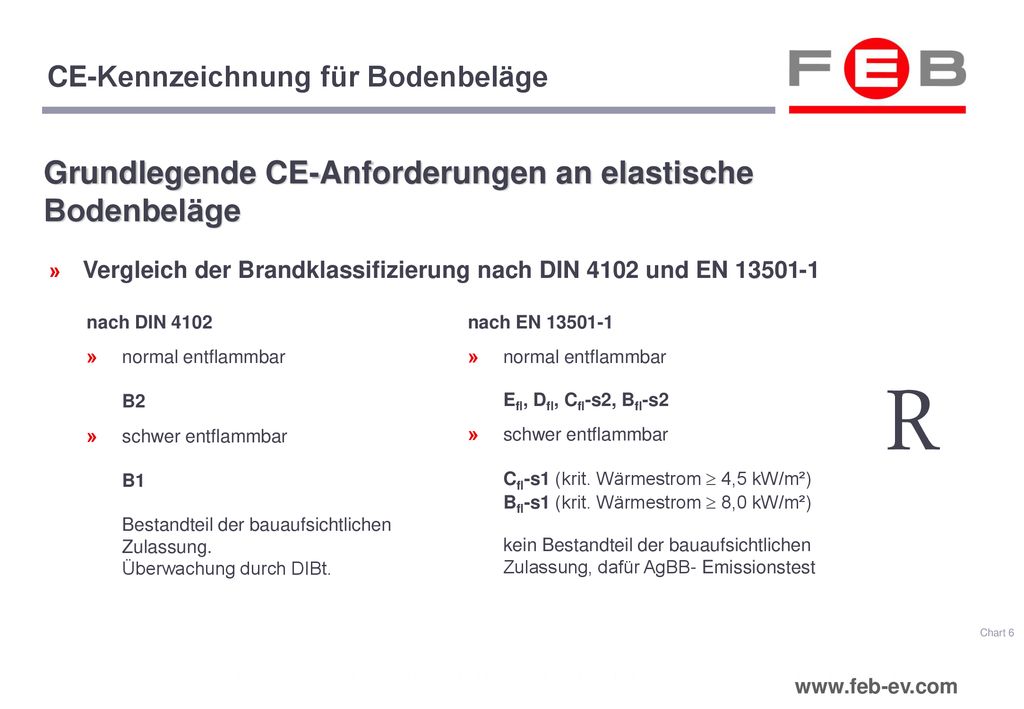

6 R Grundlegende CE-Anforderungen an elastische Bodenbeläge
CE-Kennzeichnung für Bodenbeläge Grundlegende CE-Anforderungen an elastische Bodenbeläge » Vergleich der Brandklassifizierung nach DIN 4102 und EN nach DIN 4102 » normal entflammbar B2 » schwer entflammbar B1 Bestandteil der bauaufsichtlichen Zulassung. Überwachung durch DIBt. nach EN » normal entflammbar Efl, Dfl, Cfl-s2, Bfl-s2 » schwer entflammbar Cfl-s1 (krit. Wärmestrom  4,5 kW/m²) Bfl-s1 (krit. Wärmestrom  8,0 kW/m²) kein Bestandteil der bauaufsichtlichen Zulassung, dafür AgBB- Emissionstest R

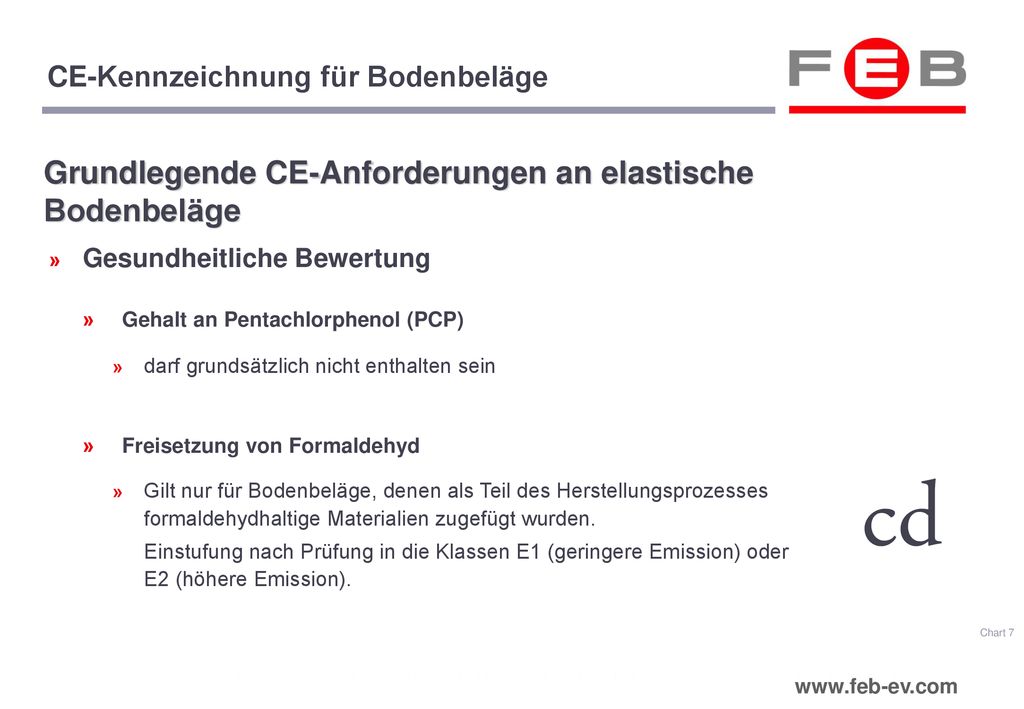

7 cd Grundlegende CE-Anforderungen an elastische Bodenbeläge
CE-Kennzeichnung für Bodenbeläge Grundlegende CE-Anforderungen an elastische Bodenbeläge » Gesundheitliche Bewertung » Gehalt an Pentachlorphenol (PCP) » darf grundsätzlich nicht enthalten sein » Freisetzung von Formaldehyd » Gilt nur für Bodenbeläge, denen als Teil des Herstellungsprozesses formaldehydhaltige Materialien zugefügt wurden. Einstufung nach Prüfung in die Klassen E1 (geringere Emission) oder E2 (höhere Emission). cd

8 Grundlegende CE-Anforderungen an elastische Bodenbeläge
CE-Kennzeichnung für Bodenbeläge Grundlegende CE-Anforderungen an elastische Bodenbeläge » Aussagen zu anwendungsspezifischen Eigenschaften » Wasserdichtigkeit » Sofern für den vorgesehnen Anwendungsfall erforderlich, müssen die Anforderungen der EN erfüllt werden xy

9 Z a Grundlegende CE-Anforderungen an elastische Bodenbeläge
CE-Kennzeichnung für Bodenbeläge Grundlegende CE-Anforderungen an elastische Bodenbeläge » Gleitwiderstand im Auslieferungszustand » Für Bodenbeläge, die als rutschhemmend nach DIN ausgewiesen sind, oder für die Gleitwiderstand beansprucht wird, muss der Gleitreibungskoeffizient bestimmt werden. Hierzu wird der Gleitreibungswiderstand im trockenen Zustand nach EN geprüft. Der Gleitreibungskoeffizient muß  0,30 betragen und wird als technische Klasse DS deklariert. » Bodenbeläge, für die kein Gleitwiderstand beansprucht wird, müssen als technische Klasse NPD deklariert werden. Z a

10 L M N Grundlegende CE-Anforderungen an elastische Bodenbeläge
CE-Kennzeichnung für Bodenbeläge Grundlegende CE-Anforderungen an elastische Bodenbeläge » Elektrisches Verhalten im Auslieferungszustand » Antistatische Bodenbeläge nach EN Die gemessene Körperspannung darf 2,0 kV nicht überschreiten » Elektrostatisch ableitende Bodenbeläge nach EN Der gemessene Durchgangswiderstand darf 109  nicht überschreiten » Elektrisch leitfähige Bodenbeläge nach EN Der gemessene Durchgangswiderstand darf 106  nicht überschreiten L M N

11 e Grundlegende CE-Anforderungen an elastische Bodenbeläge
CE-Kennzeichnung für Bodenbeläge Grundlegende CE-Anforderungen an elastische Bodenbeläge » Wärmeleitfähigkeit Für Bodenbeläge, die auf Fußbodenheizungen verlegt werden, wird entweder die Wärmeleitfähigkeit nach EN oder der Wärmedurchlasswiderstand nach EN verwendet. e

12 Konformitätsbewertung
CE-Kennzeichnung für Bodenbeläge Konformitätsbewertung » Systeme zur Konformitätsbewertung bei Bodenbelägen, für die nach Richtlinie 89/106/EWG (CPD) Anhang III.2 eine Brandprüfung notwendig ist. Produkt Vorgesehene Verwendungszwecke Stufen oder Klassen Systeme zur Bescheinigung der Konformität Elastische, textile Bodenbeläge und Laminatböden Innerhalb und außerhalb von Gebäuden A1fl, A2fl, Bfl, Cfl bei Verwendung von Flammschutzmitteln A1fl, A2fl, Bfl, Cfl, Dfl, Efl 1 3 bei Bodenbelägen, für die nach Richtlinie 96/603/EG keine Brandprüfung notwendig ist, erfolgt die Konformitätsbescheinigung nach System 4, ist aber bei elastischen Objektbelägen nicht anzuwenden.

13 7 Konformitätsbewertung CE-Kennzeichnung für Bodenbeläge
» Überprüfung der Bodenbeläge an die Anforderungen der EN nach System 1 Aufgaben Hersteller » werkseitige Produktionskontrolle (FPC) » Probennahme und Erstprüfung von grundlegenden Eigenschaften der EN 14041außer Formaldehyd und Brandprüfung » Überwachungsprüfungen von grundlegenden Eigenschaften der EN 14041außer Formaldehyd und Brandprüfung Aufgaben notifizierte Stelle » Probennahme und Erstprüfung auf Formaldehyd und Brandverhalten » Erstüberprüfung des Werkes und der FPC (Audit ) » laufende Überwachung, Beurteilung und Genehmigung (Zertifizierung) der FPC Angaben auf dem Produkt, Etikett, Verpackung oder kommerziellen Begleit-papieren » CE - Zeichen » Identifikationsnummer der zertifizierenden Stelle ( z. B für MPA NRW) sowie der Nummer des Zertifikates 7 EN 14041 0432 – BPR – 12345

14 Konformitätsbewertung
CE-Kennzeichnung für Bodenbeläge Konformitätsbewertung » Dokumentation der CE-Konformität nach System 1 Dokumentation durch Hersteller » EG – Konformitätserklärung in Landessprache mit Name, Anschrift des Herstellers, Name und Anschrift der notifizierten Stelle, Nummer des beigefügten EG – Konformitätszertifikats, Name und Unterschrift des autorisierten Vertreter des Herstellers Dokumentation der notifizierten Stelle » Erstellung EG – Konformitätszertifikat

15 7 Konformitätsbewertung CE-Kennzeichnung für Bodenbeläge
» Überprüfung der Bodenbeläge an die Anforderungen der EN nach System 3 Aufgaben Hersteller » werkseitige Produktionskontrolle (FPC) » Probennahme und Erstprüfung von grundlegenden Eigenschaften der EN außer Formaldehyd und Brandprüfung » Überwachungsprüfungen von grundlegenden Eigenschaften der EN außer Formaldehyd und Brandprüfung Aufgaben notifizierte Stelle » Probennahme und Erstprüfung auf Formaldehyd und Brandverhalten Angaben auf dem Produkt, Etikett, Verpackung oder kommerziellen Begleit-papieren » CE - Zeichen » Jahreszahl der Erstprüfung nach EN 14041 7 EN 14041 06

16 Konformitätsbewertung
CE-Kennzeichnung für Bodenbeläge Konformitätsbewertung » Dokumentation der CE-Konformität nach System 3 Dokumentation durch Hersteller » EG – Konformitätserklärung in Landessprache mit Name, Anschrift des Herstellers, Name und Anschrift des autorisierten Vertreter des Herstellers

17 Vielen Dank für Ihre Aufmerksamkeit!
CE-Kennzeichnung für Bodenbeläge Vielen Dank für Ihre Aufmerksamkeit! Vielen Dank für Ihre Aufmerksamkeit!
