1 Grafikschnittstellen
VGA – DVI – HDMI – Displayport Daniel Bucher & Kevin Schoner

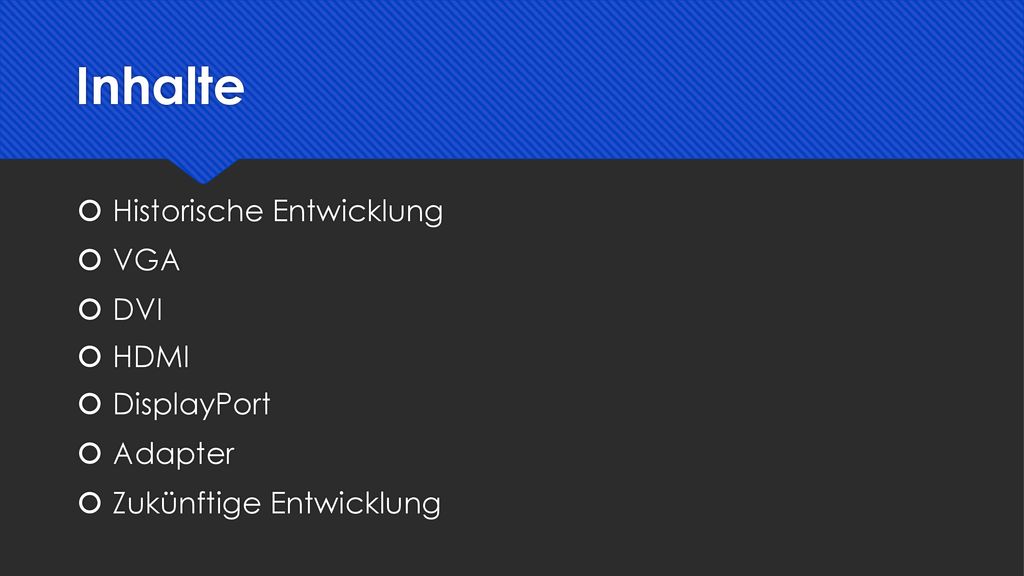

2 Inhalte Historische Entwicklung VGA DVI HDMI DisplayPort Adapter
Zukünftige Entwicklung

3 Historische Entwicklung
MDA monochrom (720x350 Pixel) CGA farbig (160x200 Pixel I 16 Farben) EGA farbig (800x600 Pixel I 64 Farben) Anschluss durch 9-poliger Mini-D-Sub Stecker

4 VGA Allgemeines Video Graphics Array EGA Nachfolger 1987 durch IBM
Hohe Verbreitung alte Geräte I Onboard I Low Budget Grafikkarten 20 Jahre absoluter Standard

5 VGA Technik Analog Signalwandlung digital in analog RAMDAC Chip
15-poliger Mini-D-Sub Stecker Konzipiert für 640×480 Pixel „VGA Auflösung“ Maximal 1920x1080 Pixel (Standard PC)

6 VGA Vor- und Nachteile Vorteile Nachteile
Standard Anschluss für viele ältere Geräte Rändelschrauben zur Arretierung Begrenzte Bildqualität und Auflösung Bildqualitätsverlust durch Störanfälligkeit bei hohen Auflösungen langen Kabeln Störquellen Unhandlicher Stecker Analog veraltet

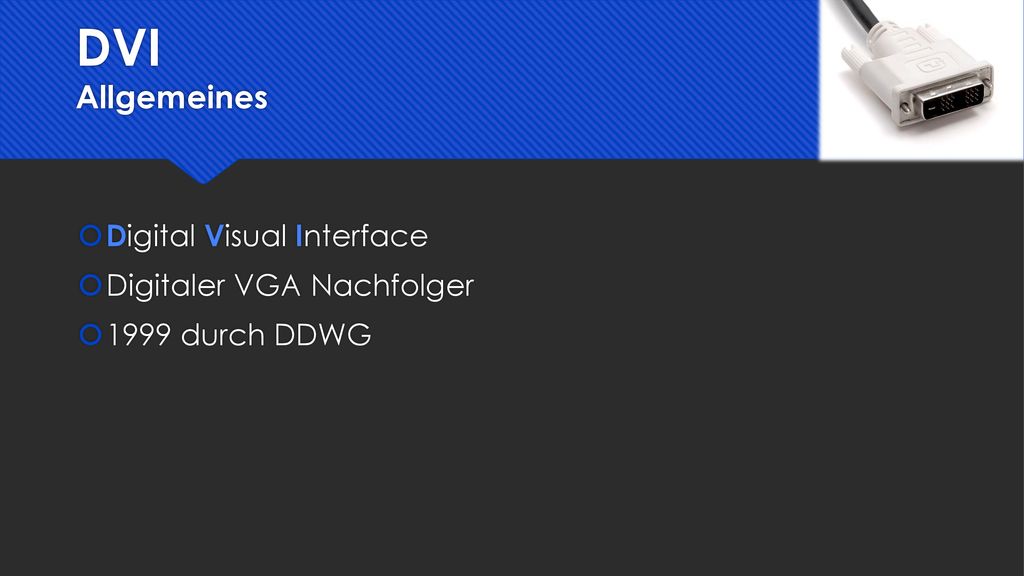

7 DVI Allgemeines Digital Visual Interface Digitaler VGA Nachfolger
1999 durch DDWG

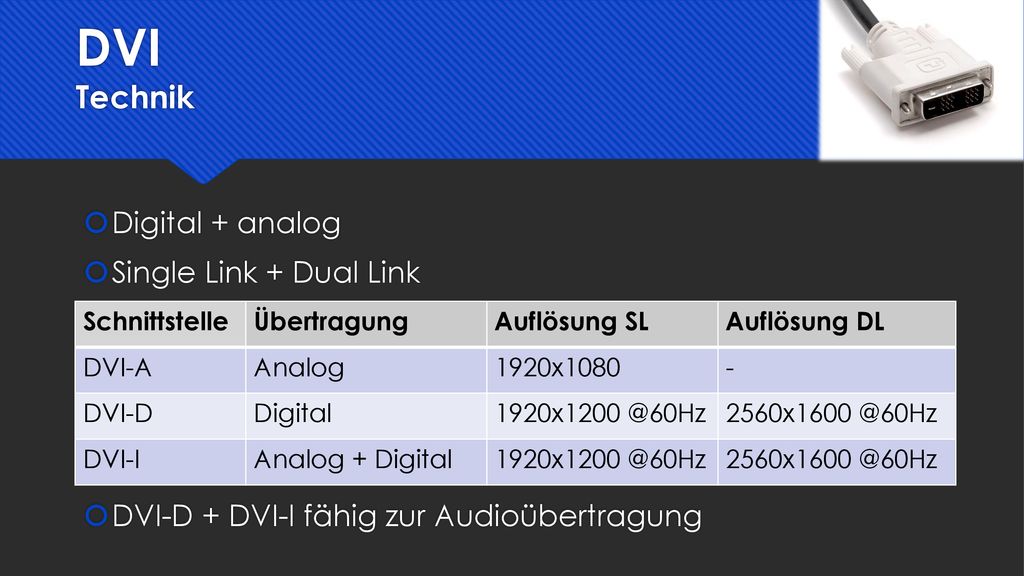

8 DVI Technik Digital + analog Single Link + Dual Link
Schnittstelle Übertragung Auflösung SL Auflösung DL DVI-A Analog 1920x1080 - DVI-D Digital DVI-I Analog + Digital DVI-D + DVI-I fähig zur Audioübertragung

9 DVI Technik 17-29 Pins

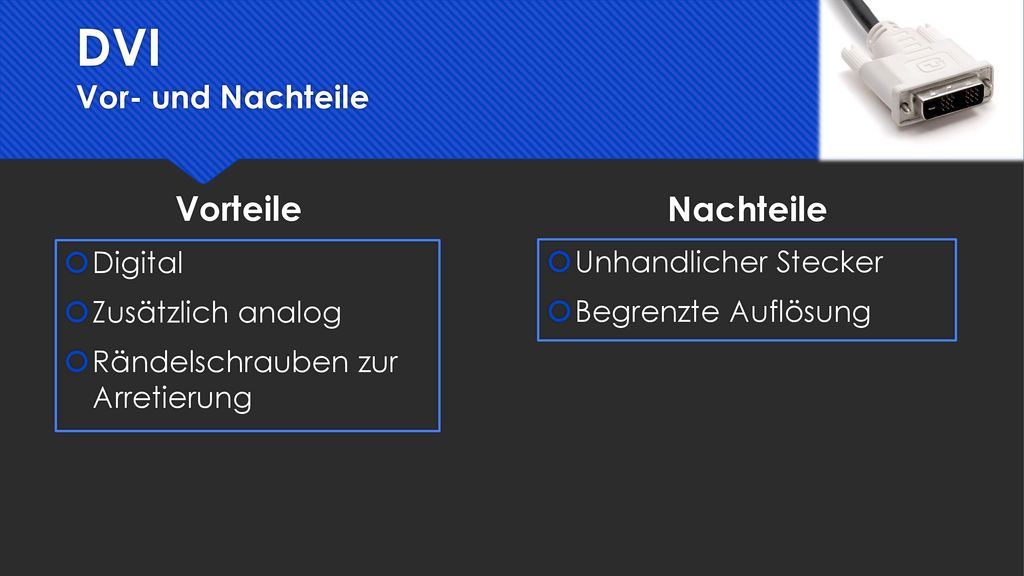

10 DVI Vor- und Nachteile Vorteile Nachteile Digital Unhandlicher Stecker
Zusätzlich analog Rändelschrauben zur Arretierung Unhandlicher Stecker Begrenzte Auflösung

11 HDMI Allgemeines High Definition Multimedia Interface DVI Nachfolger
2003 durch HDMI-Gründer Brückentechnologie I PC-Technik Unterhaltungselektronik

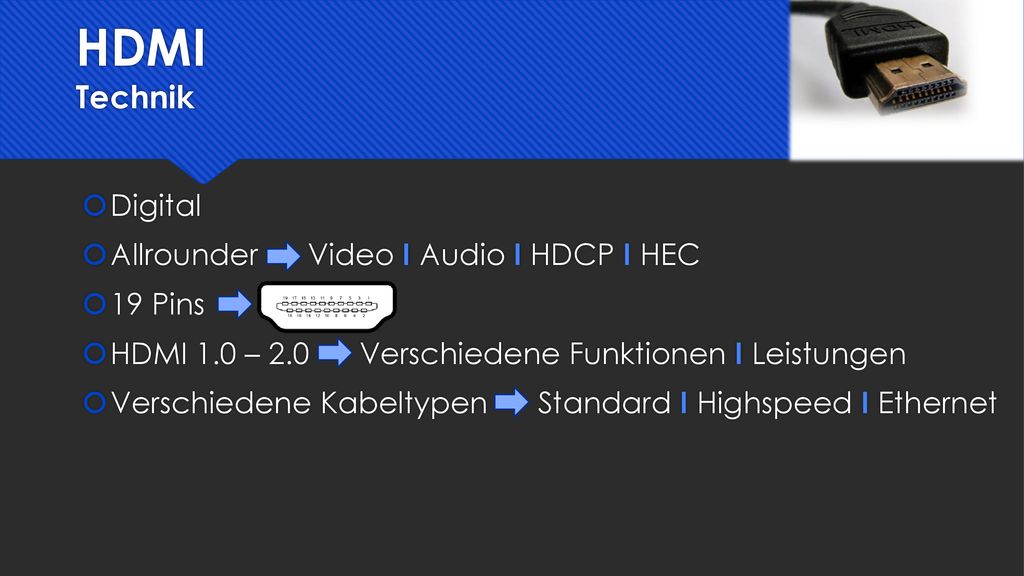

12 HDMI Technik Digital Allrounder Video I Audio I HDCP I HEC 19 Pins
HDMI 1.0 – Verschiedene Funktionen I Leistungen Verschiedene Kabeltypen Standard I Highspeed I Ethernet

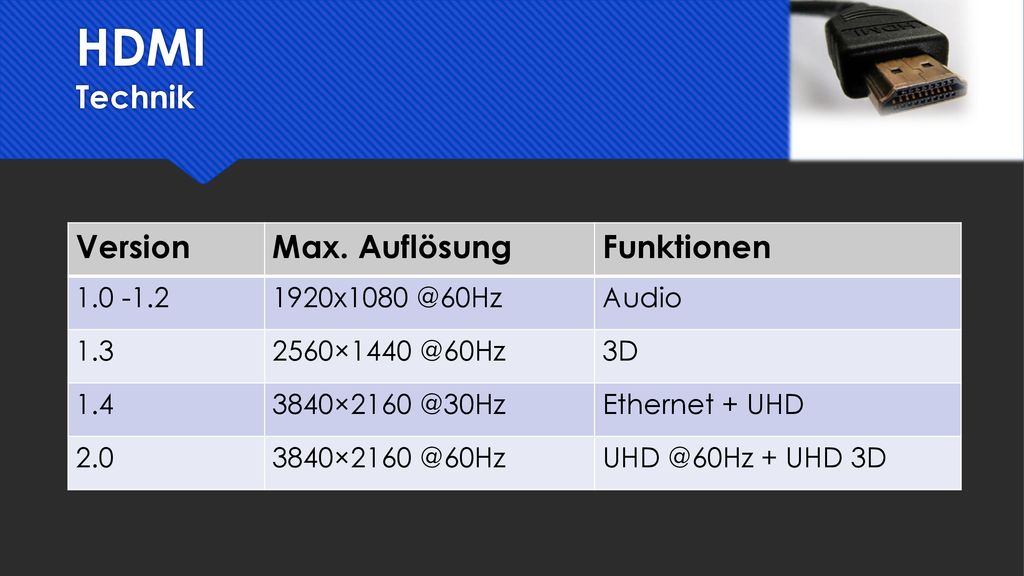

13 HDMI Technik Version Max. Auflösung Funktionen 1.0 -1.2
Audio 1.3 3D 1.4 Ethernet + UHD 2.0 + UHD 3D

14 HDMI Vor- und Nachteile
Vorteile Nachteile Digital Hohe Auflösungen Hohe Bildqualität Allrounder Kompakte Bauweise Keine analogen Signale Keine Arretierung

15 DisplayPort Allgemeines
Kurz DP Kein HDMI Nachfolger Parallelentwicklung 2006 durch VESA

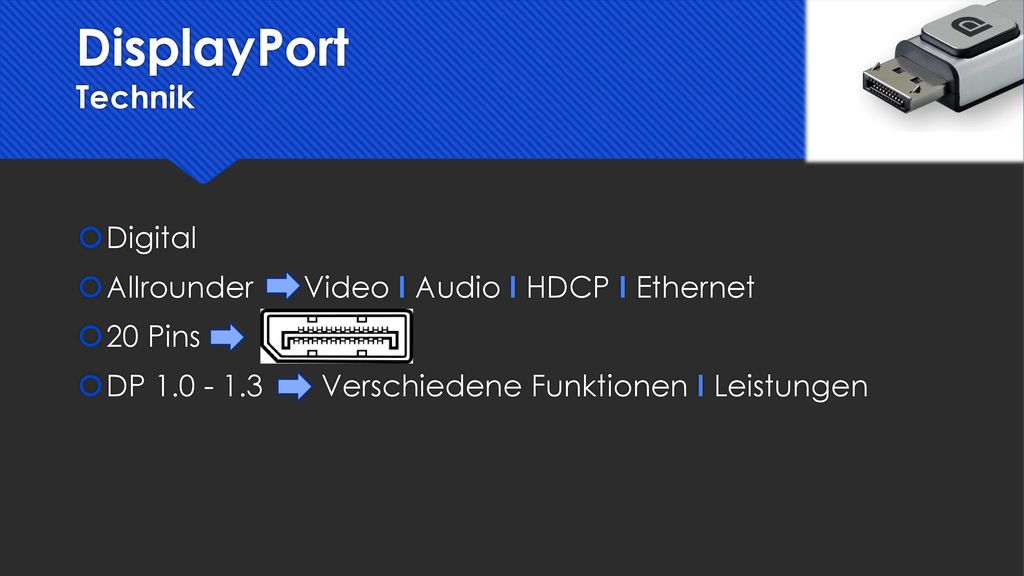

16 DisplayPort Technik Digital Allrounder Video I Audio I HDCP I Ethernet
20 Pins DP Verschiedene Funktionen I Leistungen

17 DisplayPort Technik Version Max. Auflösung Funktionen 7680×4320 @30Hz
Audio 1.2 1.3 I

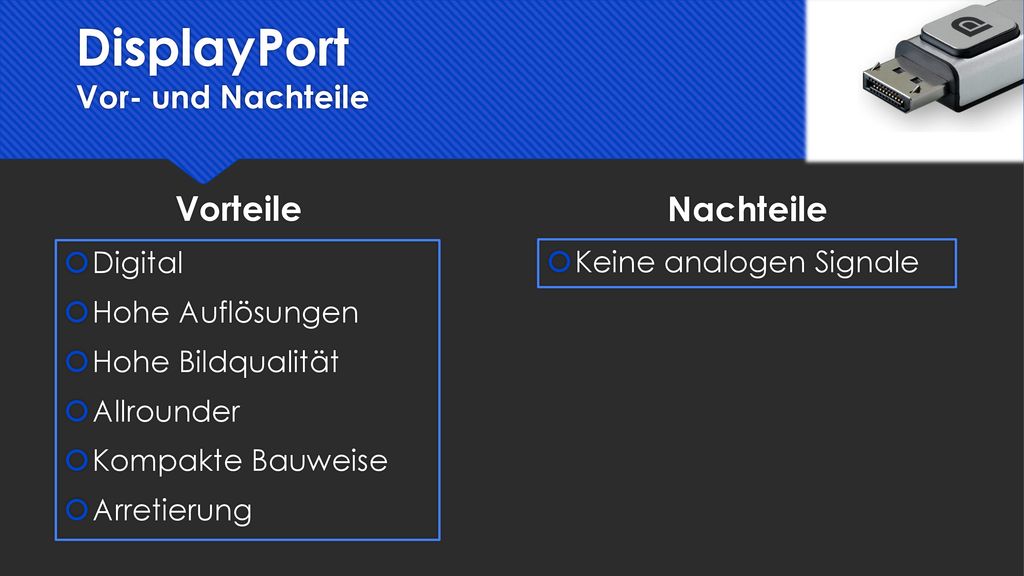

18 DisplayPort Vor- und Nachteile
Vorteile Nachteile Digital Hohe Auflösungen Hohe Bildqualität Allrounder Kompakte Bauweise Arretierung Keine analogen Signale

19 Analogfähiges Gerät oder Aktivkonverter nötig
Adapter Kombinationsmöglichkeiten VGA DVI HDMI DisplayPort * Einfacher Adapter Analogfähiges Gerät oder Aktivkonverter nötig Aktivkonverter nötig

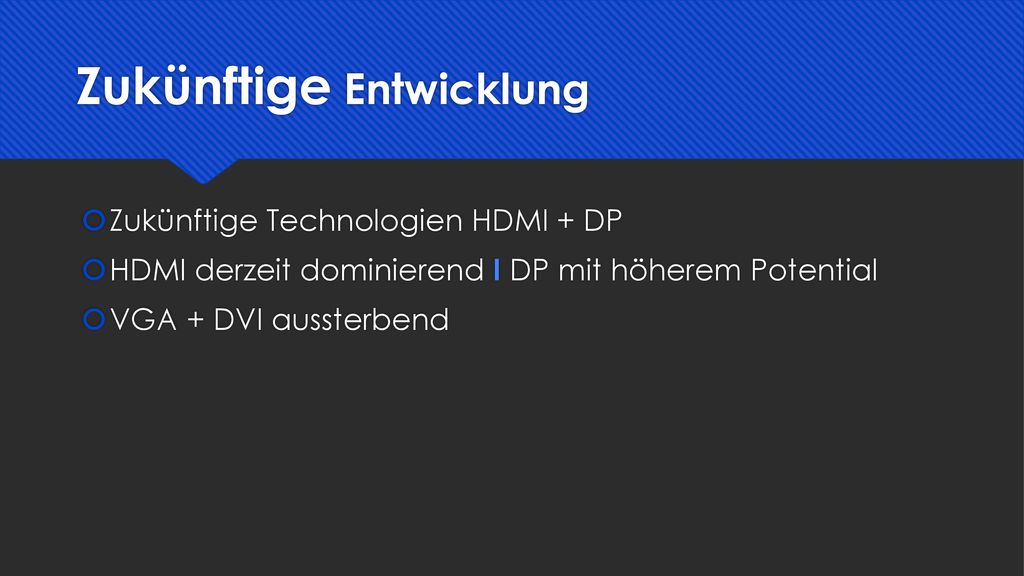

20 Zukünftige Entwicklung
Zukünftige Technologien HDMI + DP HDMI derzeit dominierend I DP mit höherem Potential VGA + DVI aussterbend

21 Vielen Dank für eure Aufmerksamkeit

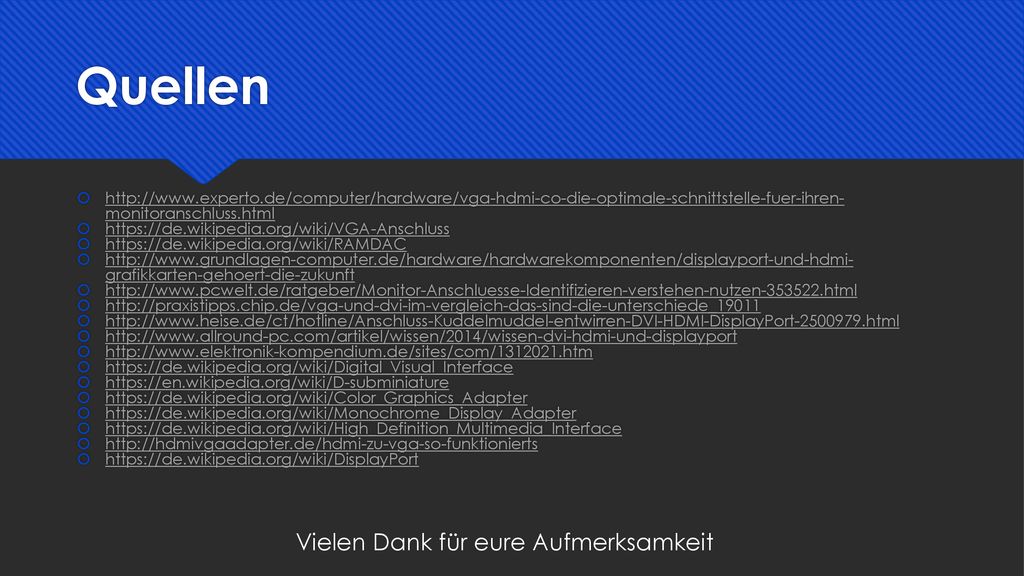

Quellen Vielen Dank für eure Aufmerksamkeit
