Zweiter Teil Solarenergie
Georg Gysel, eidg. dipl. Haustechnikinstallateur Präsident suissetec, Sektion ZSGL Geschäftsleiter Gysel Haustechnik AG Horgen Ich setze auf erneuerbare Energien! ????
2
Agenda Photovoltaik Zahlen und Fakten Modultypen
Verschaltung der Zellen und Module Montagearten Anschlussarten KEV-Vergütungssätze Bewilligungen / KEV-Anmeldung, Prozess Installation Photovoltaik Solarthermie Systemvarianten Energie im Überfluss
3
Systemvarianten Warmwasseraufbereitung
Heizungsunterstützung + Warmwasseraufbereitung 4 – 6 m2 > 10 m2 Kollektorfläche 300 – 500 L > 800 L Speichergrösse elektrisch / Wärmeerzeuger Nachheizung Keinen Einfluss Anteil Heizung tendenziell kleiner Isolationsdicke
4
Sonne Grundlagen 0W/ m2 Verantwortung für Energie und Umwelt
Sonne unverdeckt Teilweise bewölkt Sonne grösstenteils bedeckt Sonne nicht sichtbar Die Globalstrahlung ist an jedem Punkt der Erde fast gleich. Die Unterschiede findet man vor allem aufgrund der Dicke der Luftschicht zwischen Atmosphäre und Erdoberfläche und aufgrund der Wettereinflüsse. Der Diffusstrahlungsanteil wird dadurch ebenfalls beeinflusst. Nachthimmel 0W/ m2
5
Zahlen und Daten zu Solarthermie

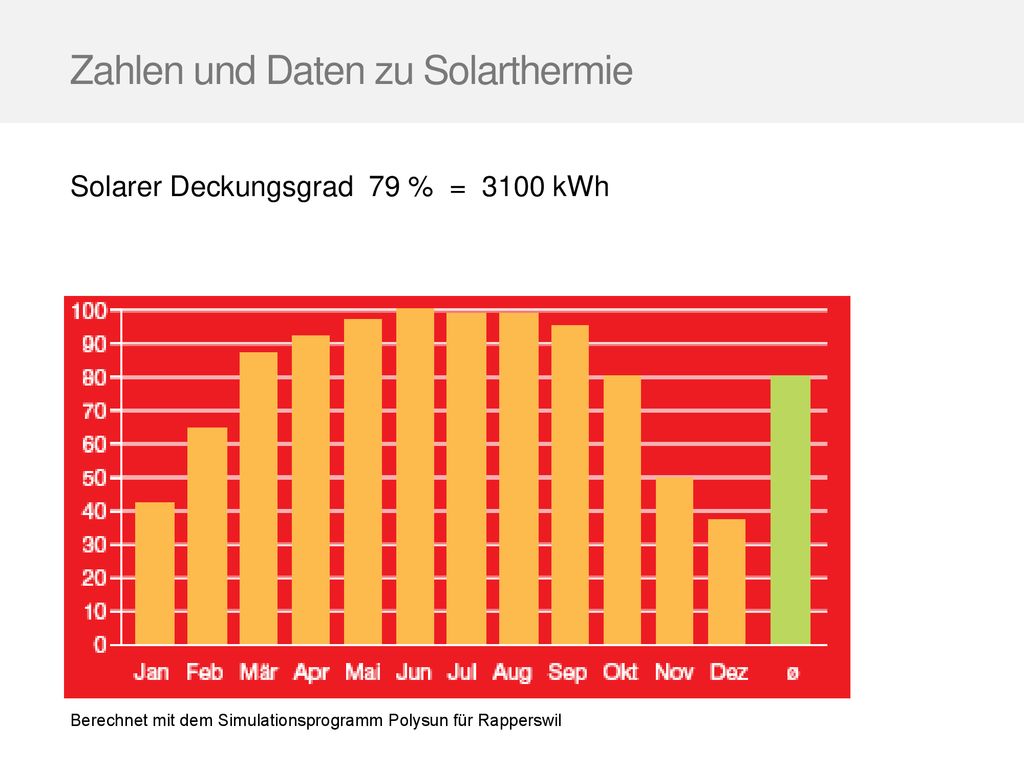

Solarer Deckungsgrad 79 % = kWh Berechnet mit dem Simulationsprogramm Polysun für Rapperswil
6
Energie im Überfluss
7

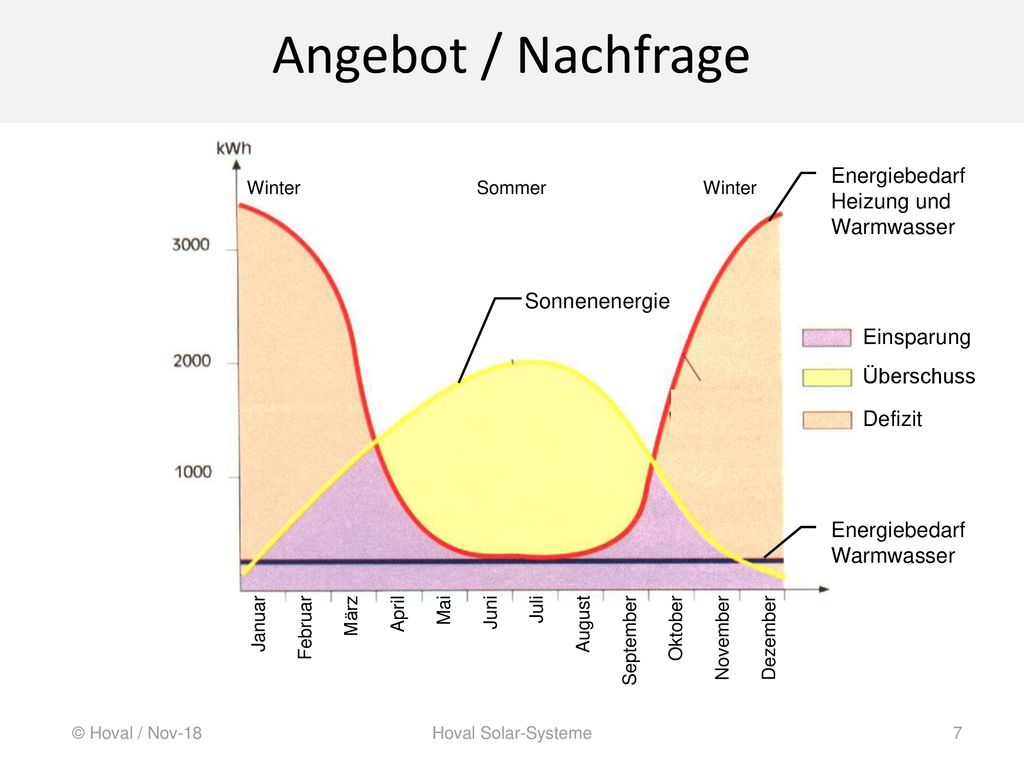

Angebot / Nachfrage Energiebedarf Heizung und Warmwasser Sonnenenergie
Winter Sommer Winter Sonnenenergie Einsparung Überschuss Defizit Energiebedarf Warmwasser Januar Februar März April Mai Juni Juli August September Oktober November Dezember © Hoval / Nov-18 Hoval Solar-Systeme
8
Energiefluss am Kollektor

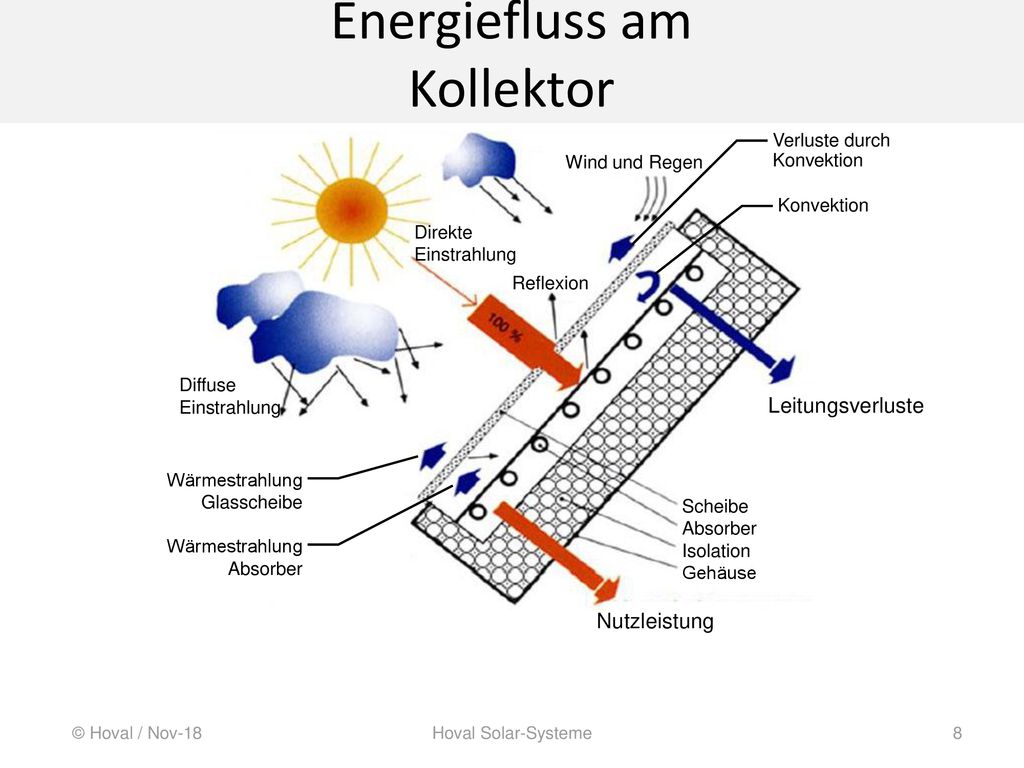

Hoval Solar-Systeme Energiefluss am Kollektor Verluste durch Konvektion Wind und Regen Konvektion Direkte Einstrahlung Reflexion Diffuse Einstrahlung Leitungsverluste Wärmestrahlung Glasscheibe Scheibe Absorber Isolation Gehäuse Viele Faktoren beeinflussen den Energieertrag eines Kollektors. Ein und derselbe Kollektor kann unter unterschiedlichen Betriebsbedingungen wesentliche Ertragsunterschiede aufweisen Wir unterscheiden… Externe Einflüsse: Sonneneinstrahlung und Umgebungstemperaturen Ausrichtung des Kollektorfeldes Neigung des Kollektorfeldes Interne Einflüsse: Kollektorbauart Kollektorfläche Kollektoreffizienz Eine wesentliche Rolle spielen die Betriebstemperaturen des Kollektors! Wärmestrahlung Absorber Nutzleistung © Hoval / Nov-18 Hoval Solar-Systeme
9

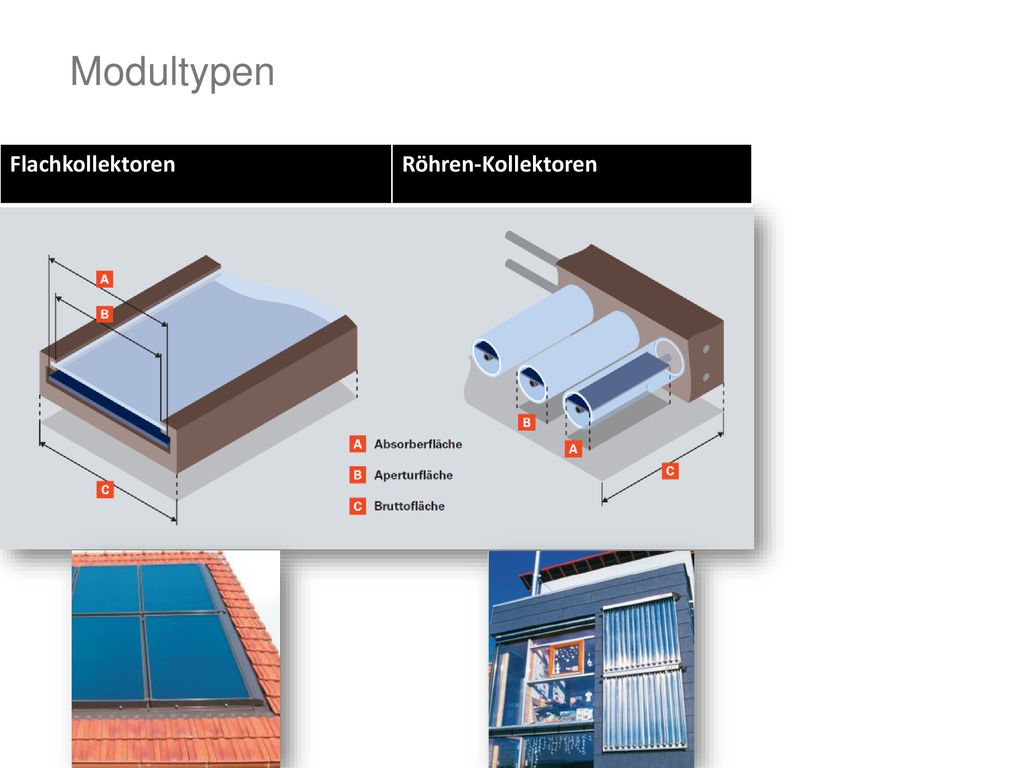

Modultypen Flachkollektoren Röhren-Kollektoren
10
Modultypen Flachkollektoren Röhren-Kollektoren
Wirkungsgrad Warmwasser im EFH Warmwasser im MFH Warmwasser+Heizung EFH/ MFH 450 kWh / m2 a 590 kWh / m2 a 270 kWh / m2 a 480 kWh / m2 a ( +7% ) 620 kWh / m2 a ( + 5% ) 360 kWh / m2 a ( +33 % ) Optimierung der Kollektorausrichtung Nicht möglich Durch Drehen der Röhren möglich Preis / m2 / m2 ( +20% bis +35% ) Neigung Min. 20° Heatpipe : min. 20° Direktdurchströmt : ohne Einschränkung Hagelempfindlichkeit tief hoch ( ab Hagelkorngrösse 35mm nur noch 1 Kollektor bestanden im SPF )
11
Zahlen und Daten zu Solarthermie
12
Montagearten: Aufdach
13
Montagearten: Indach
14

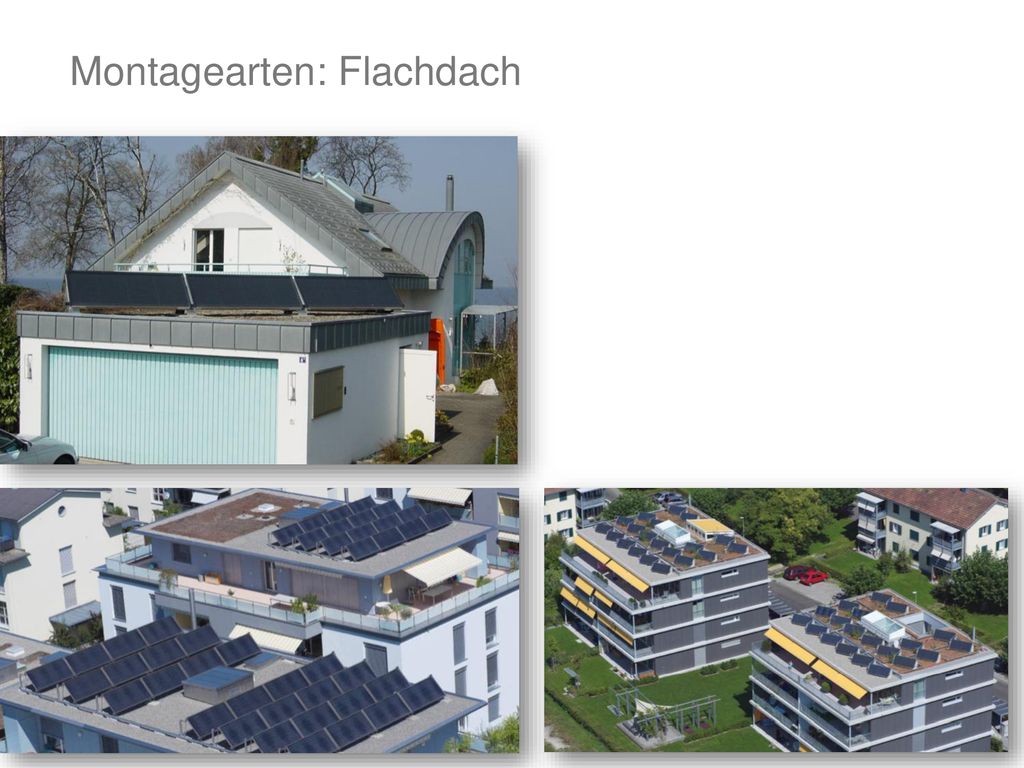

Montagearten: Flachdach
15
Montagearten: Vordach
16
Montagearten: Freiaufstellung
